CONTA-CLIP

Mittausliittimet PTK

  • Materiaali polyamidi 6.6 UL 94-V2
  • Lämpötilankesto -40ºC...+105ºC
  • Asennus TS32- tai TS35- kiskolle

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 10 mm²
Väri Beige
Nimellisjännite IEC 400 V
Nimellisvirta IEC 10 A
Asennus TS 35/7,5 ja TS32
Nimellinen impulssijännite 4 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät CSA, CSA US

Mitat
Pituus 72 mm
Leveys 8 mm
Korkeus TS 35/7.5 47 mm
Korkeus TS 32 51,5 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A5
Rinnankytkentäkanavien lukumäärä 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 10 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 10 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 10 mm²

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 8
Nimellinen johtimen poikkipinta-ala (AWG) 22
Johtimen kuorintapituus 12 mm
Ruuvin koko M 4
Ruuvin tyyppi Uritettu
Min. vääntömomentti 1,2
Max. vääntömomentti 2

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V2
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 105 °C

Hyväksynnät
Nimellisjännite CSA 600 V
Nimellisvirta CSA 45 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 600 V
Nimellisjännite CSAus 45 A
CSAus standardi UL 1059

Muita tietoja
Tullitariffi 85369010
Alkuperämaa DE
Paino 24,66 g
Pakkauskoko 50 kpl

Tiedostot

Mitat ja kytkennät

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Partex PPT
Tuoteuutiset

PPT – joustava halogeenivapaa kaapelimerkki

Partex PPT on uuden sukupolven lippumerkki, joka on suunniteltu nopeuttamaan asennustyötä ja kestämään vaativimmissakin olosuhteissa.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Auer Signal RDMOL lentoestevalo
Tuoteuutiset

Matalan intensiteetin lentoestevalot Auer Signalilta

Uuden lentoestevalon sertifioinnit tekevät siitä joustavan valinnan jopa 45 metrin korkuisten rakenteiden ja esteiden merkitsemiseen.

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

Opi lisää ATEX-tuotteista
Tuki

ATEX - Räjähdyssuojaus vaarallisissa ympäristöissä

Teollisuusympäristöissä tapahtuvat räjähdykset voivat aiheuttaa vakavia vahinkoja sekä ihmisille että omaisuudelle. ATEX varmistaa, että sekä laitteet että työprosessit on suunniteltu minimoimaan nämä riskit ja luomaan turvallinen työympäristö.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Korkeus TS 32 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

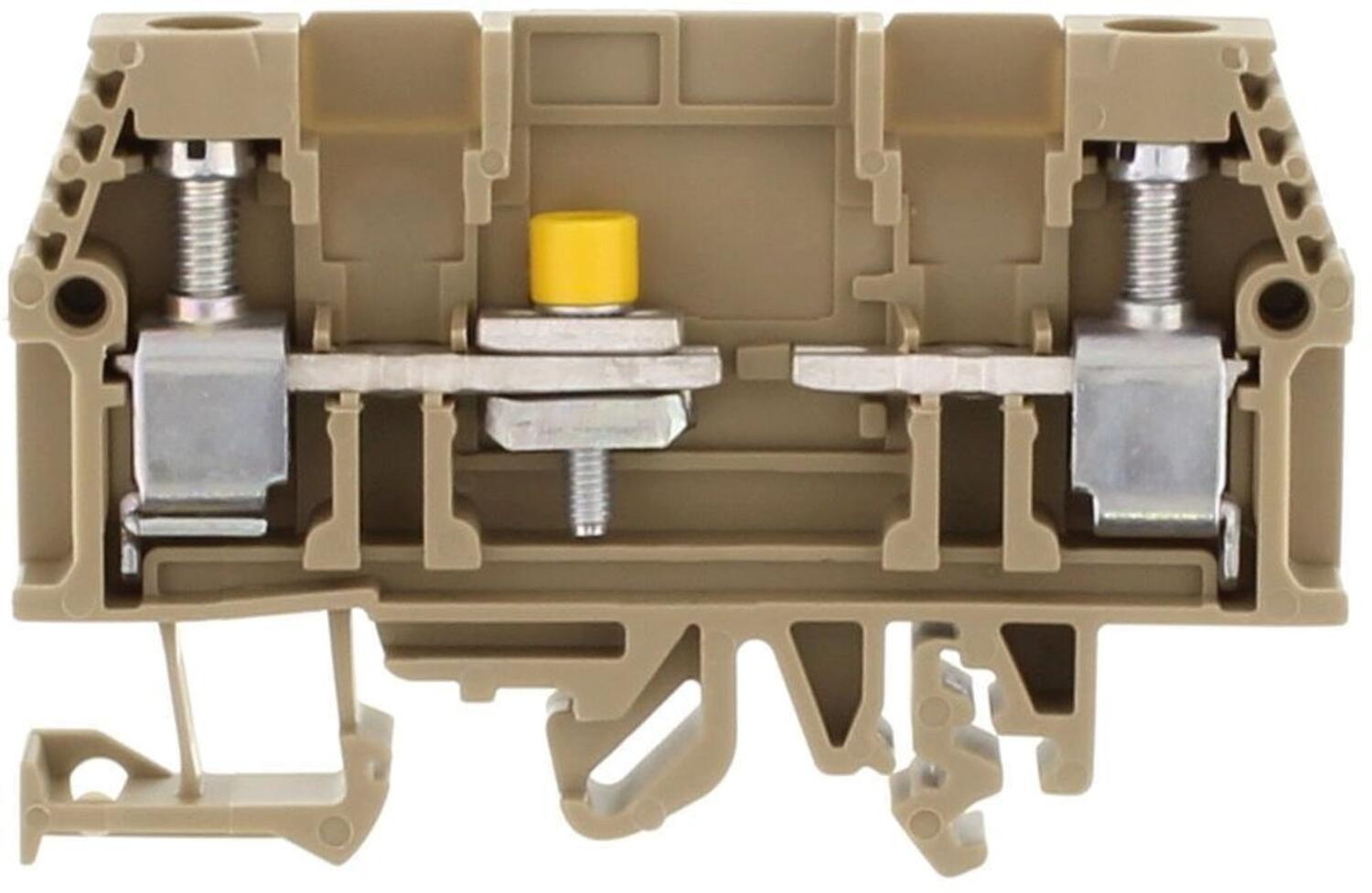

Mittausliitin, PTK 10/LT BG
Tuotenumero:
1130.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
24,66 g
50 kpl

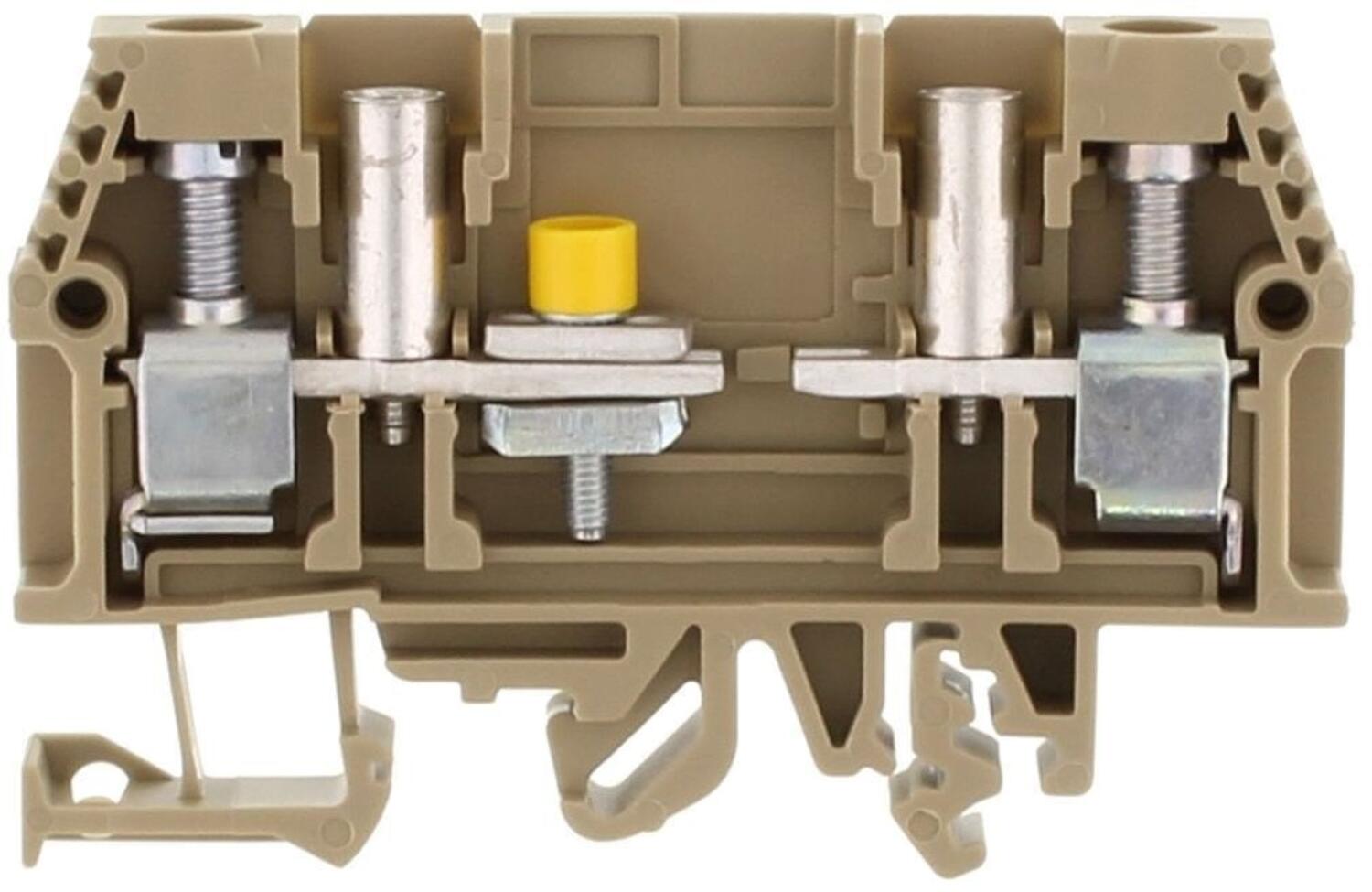

Mittausliitin, PTK 10/LT/STB BG
Tuotenumero:
1131.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
with sockets
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
28,9 g
50 kpl
Mittausliitin, PTK 10/QT BG
Tuotenumero:
1132.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
25,14 g
50 kpl

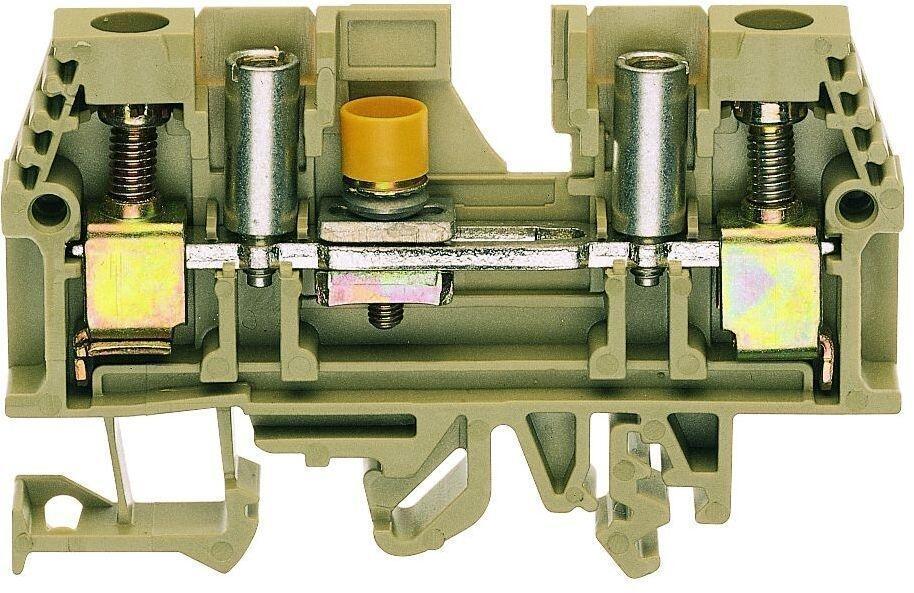

Mittausliitin, PTK 10/QT/STB BG
Tuotenumero:
1133.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
with sockets
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
29,74 g
50 kpl

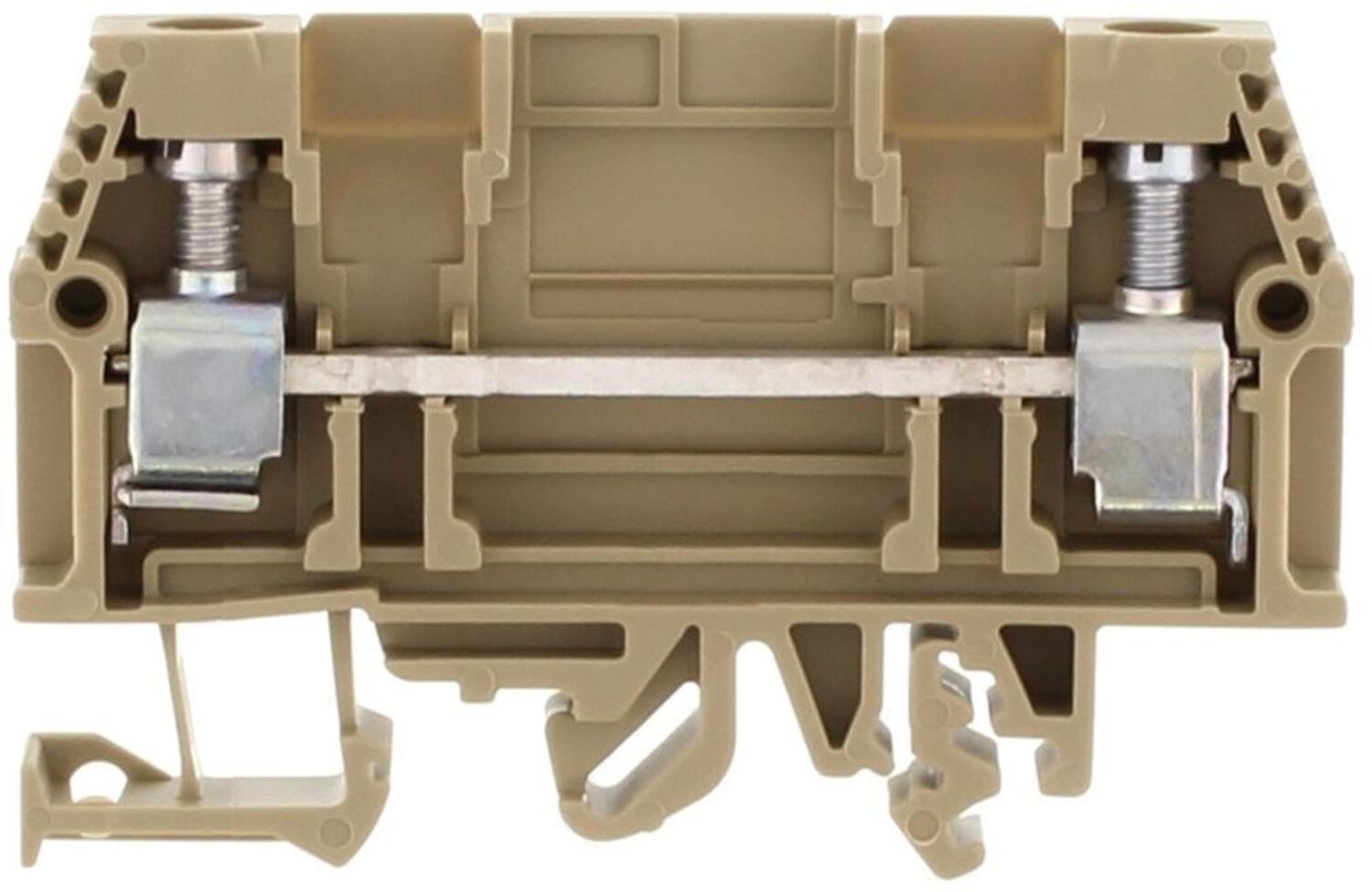

Mittausliitin, PTK 10/DU BG
Tuotenumero:
1134.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
22,56 g
50 kpl

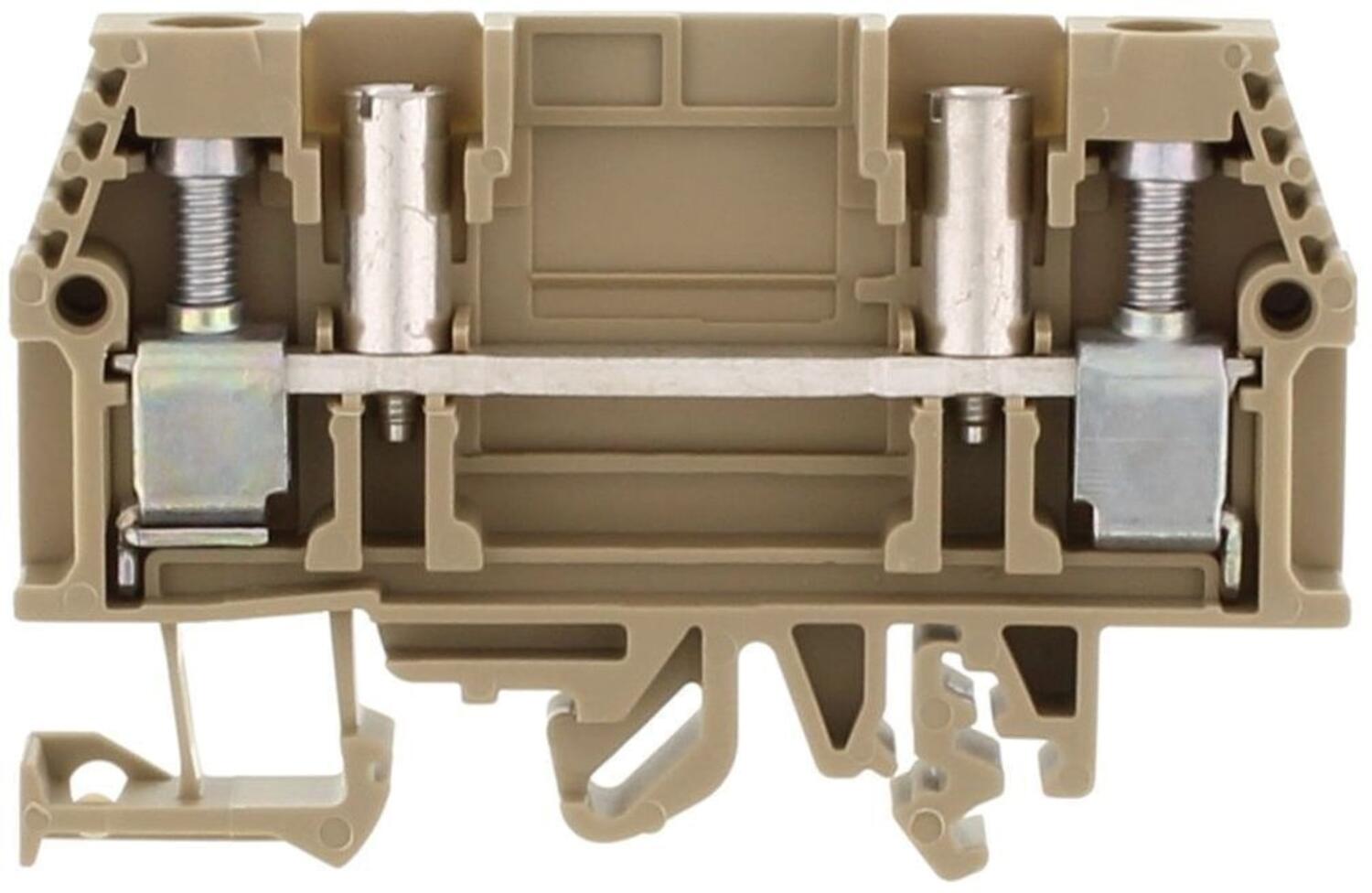

Tuotenumero:
1135.2 Kopioitu!
10 mm²
Beige
400 V
10 A
TS 35/7,5 ja TS32
4 kV
III
3
CSA, CSA US
with sockets
72 mm
8 mm
47 mm
51,5 mm
2
1 kpl
A5
2 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
10 mm²
8
22
12 mm
M 4
Uritettu
1,2
2
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
45 A
C22.2 No 158
600 V
45 A
UL 1059
85369010
DE
22,56 g
50 kpl
