CONTA-CLIP

Jousivoimaiset pohja-asenteiset liittimet - ZSRK

CONTA-CLIP ZSRK -sarjan jousivoimaiset pohja-asenteiset liittimet ovat kompakti ratkaisu erityisesti ahtaisiin koteloihin. Liittimet voidaan kiinnittää pohjalevyyn ruuvilla tai nopeasti snap-in-kiinnityksellä.
  • Kompakti liitinsarja ahtaisiin koteloihin
  • Ruuvi tai "snap-in" kiinnitys pohjalevyyn
  • Material polyamide 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Beige
Nimellisjännite IEC 800 V
Nimellisvirta IEC 24 A
Asennus Asennuslevy
Nimellinen impulssijännite 8 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
Lisätiedot with housing pegs and clip

Mitat
Pituus 40 mm
Leveys 5,1 mm
Korkeus 24 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 1 kpl
Testipisteiden lukumäärä (poimintaliittimin) 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,5 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,5 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 20
Nimellinen johtimen poikkipinta-ala (AWG) 12

*Invisible Heading*
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite UL 300 V
Nimellisvirta UL 20 A
UL standardi UL 1059
Nimellisjännite CSA 300 V
Nimellisvirta CSA 20 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 300 V
Nimellisjännite CSAus 20 A
CSAus standardi UL 1059
Nimellisjännite cUL 300 V
Nimellisvirta cUL 20 A
cUL standardi C22.2 No 158
GL standardi IEC 60947-7-1:2009
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa DE
Paino 5 g
Pakkauskoko 100 kpl

Tiedostot

Tuotekuvaus

ZSRK -sarjan jousivoimaiset pohja-asenteiset liittimet** on suunniteltu tilaa säästäviin sähkö- ja keskuskokoonpanoihin. Kompaktin rakenteensa ansiosta sarja soveltuu erityisesti ahtaisiin koteloihin, joissa DIN-kiskoasennukselle ei ole tilaa.


Liittimet asennetaan suoraan pohjalevyyn joko ruuvikiinnityksellä tai nopealla snap-in-kiinnityksellä. ZSRK-sarjan nimellinen johdinala on 2,5 mm², ja liittimiin voidaan kytkeä 0,5–4 mm² johtimia. IEC-nimellisjännite on 800 V ja nimellisvirta 24 A. Eriste on polyamidi 6.6:ta, paloluokka UL94-V0 ja käyttölämpötila-alue -40…+120 °C.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Seifert jäähdyttimet vaativiin olosuhteisiin
Tuoteuutiset

Seifert jäähdyttimet vaativiin olosuhteisiin

Kun elektroniikan on toimittava luotettavasti äärimmäisissäkin olosuhteissa, jäähdytysratkaisulla ei ole varaa epäonnistua. Saksalaisella Seifert Systemsillä on jo yli 60 vuoden kokemus erilaisista jäähdytysratkaisuista.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta
Beige muovinen kytkentärima metallikoskettimilla sähköliitäntöihin

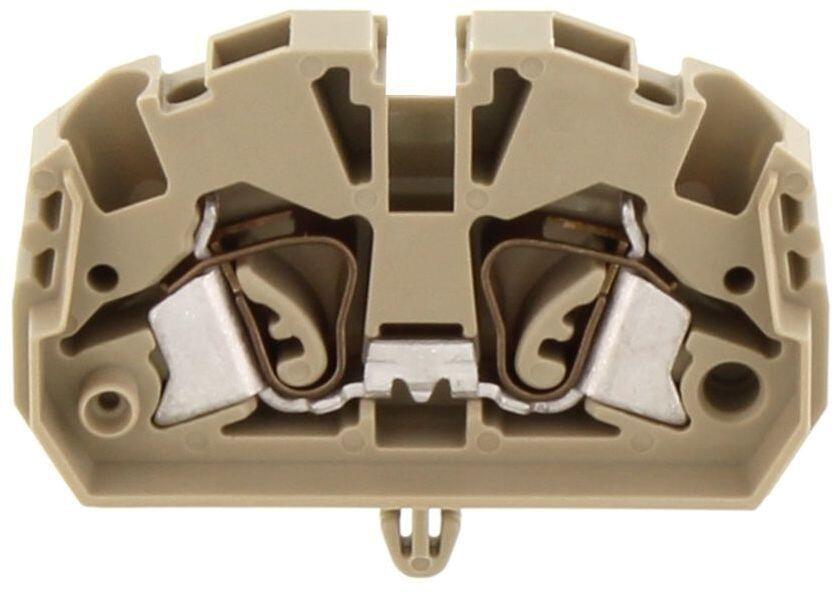

Läpivientiliitin, ZSRK 2,5/2A-RC BG
Tuotenumero:
3587.2 Kopioitu!
2,5 mm²
Beige
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and clip
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Oranssi liitäntäpuristin metallikiinnikkeillä sähköasennuksiin
Läpivientiliitin, ZSRK 2,5/2A-RC OG
Tuotenumero:
3587.3 Kopioitu!
2,5 mm²
Oranssi
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and clip
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Sininen liitäntäpuristin metallikiinnikkeillä sähköasennuksiin

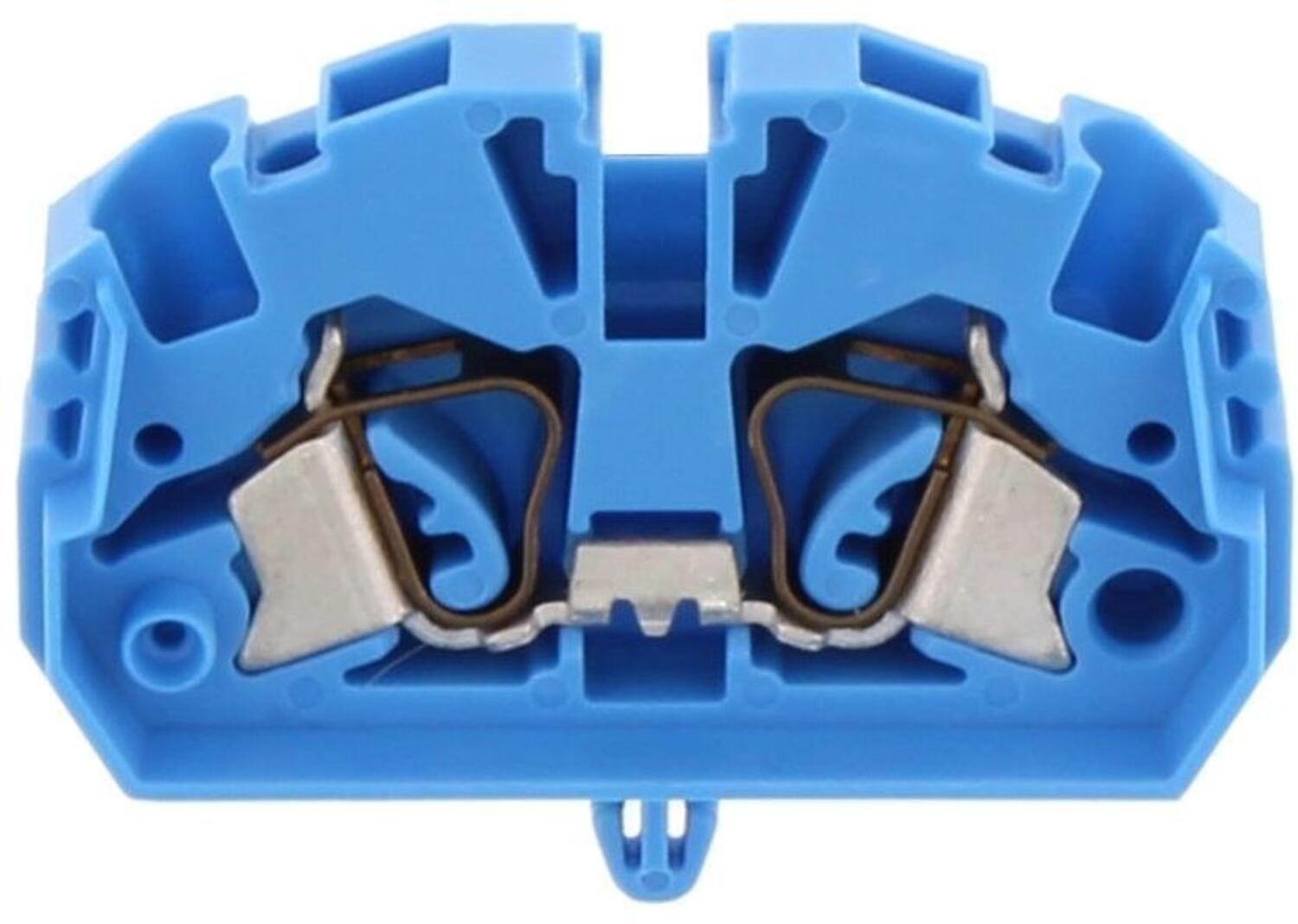

Läpivientiliitin, ZSRK 2,5/2A-RC BU
Tuotenumero:
3587.5 Kopioitu!
2,5 mm²
Sininen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and clip
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Kytkentärima beigestä muovista, jossa on metallijouset sähköisiä liitäntöjä varten
Läpivientiliitin, ZSRK 2,5/2A-D BG
Tuotenumero:
3588.2 Kopioitu!
2,5 mm²
Beige
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Oranssi liitäntäpuristin metallikiinnikkeillä sähköasennuksiin

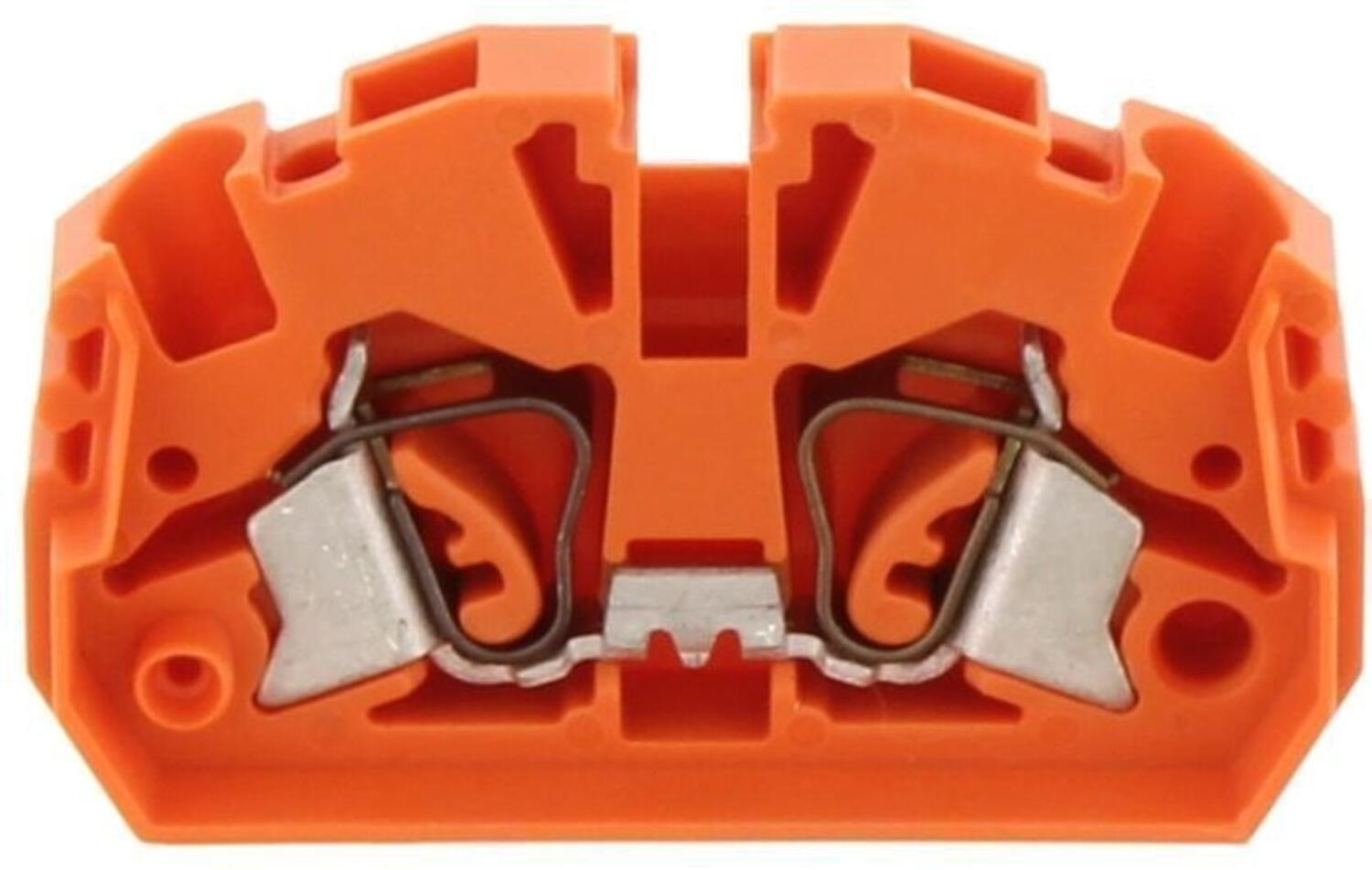

Läpivientiliitin, ZSRK 2,5/2A-D OG
Tuotenumero:
3588.3 Kopioitu!
2,5 mm²
Oranssi
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Sininen liitäntäpuristin metallikoskettimilla sähköasennuksiin
Läpivientiliitin, ZSRK 2,5/2A-D BU
Tuotenumero:
3588.5 Kopioitu!
2,5 mm²
Sininen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
5 g
100 kpl
Kytkentärima beigestä muovista, jossa on metallijouset sähköisiä liitäntöjä varten

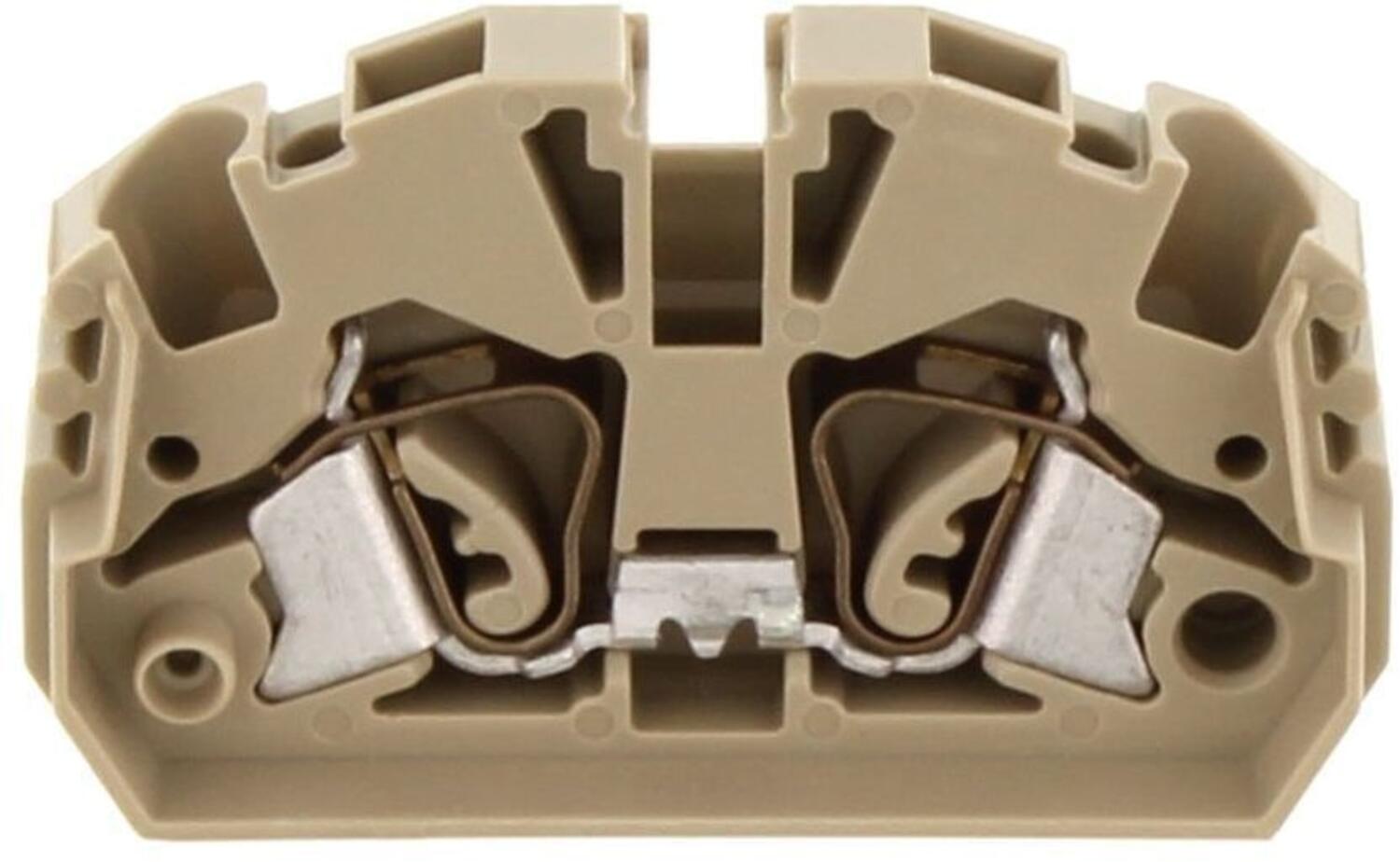

Läpivientiliitin, ZSRK 2,5/2A/D/F BG
Tuotenumero:
3595.2 Kopioitu!
2,5 mm²
Beige
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and flange
40 mm
11,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
4,6 g
50 kpl
Oranssi liitäntäpuristin metallijousilla sähköasennuksiin
Läpivientiliitin, ZSRK 2,5/2A-D/F OG
Tuotenumero:
3595.3 Kopioitu!
2,5 mm²
Oranssi
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and flange
40 mm
11,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
4,6 g
50 kpl
Sininen liitäntäpuristin metallikiinnikkeillä sähköasennuksiin

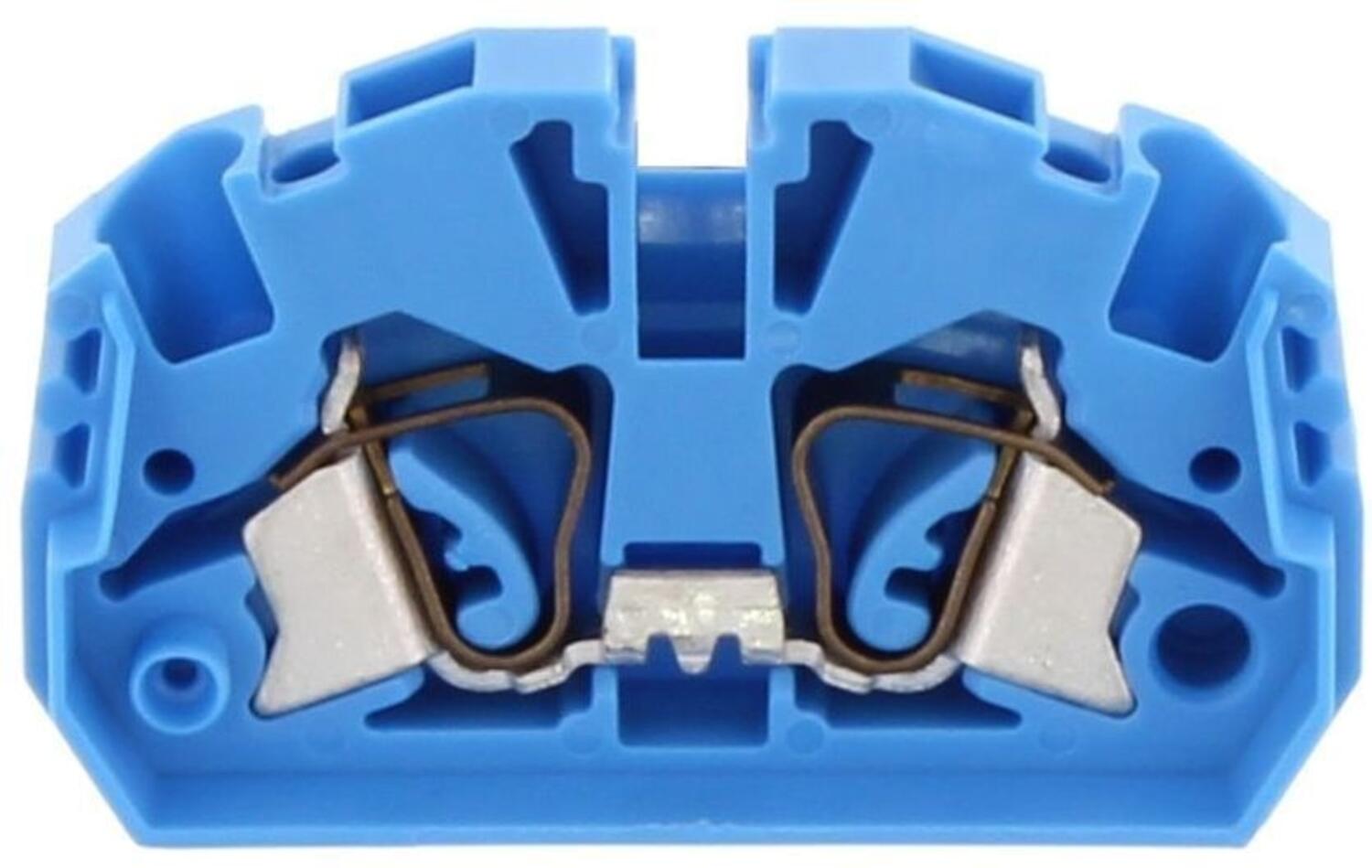

Läpivientiliitin, ZSRK 2,5/2A-D/F BU
Tuotenumero:
3595.5 Kopioitu!
2,5 mm²
Sininen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing pegs and flange
40 mm
11,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
4,6 g
50 kpl
Liitäntäkisko, jossa on musta ja keltainen marmoroitu kuviointi, suunniteltu sähköliitäntöjä varten

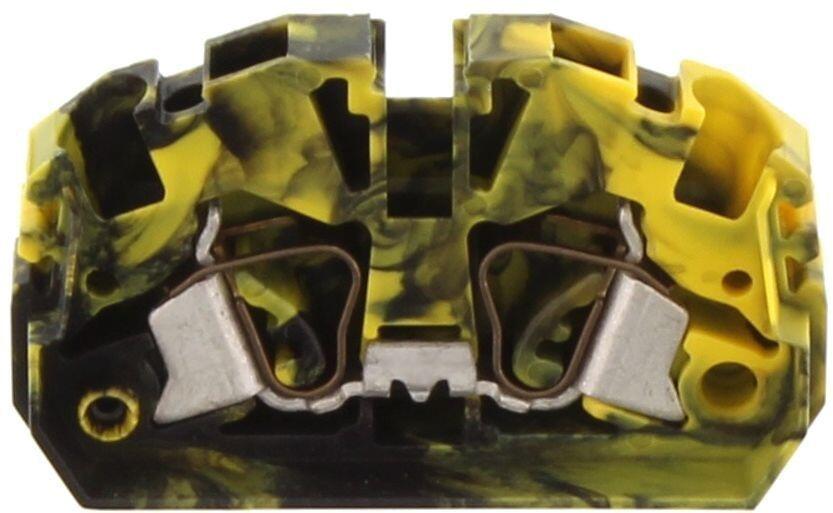

Maadoitusliitin, ZSLN 2,5/2A-D BKYE
Tuotenumero:
3638.2 Kopioitu!
2,5 mm²
Musta/keltainen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
DE
5 g
100 kpl
Liitäntäkisko, jossa on musta ja keltainen marmoroitu kuviointi, ihanteellinen sähköliitäntöihin.

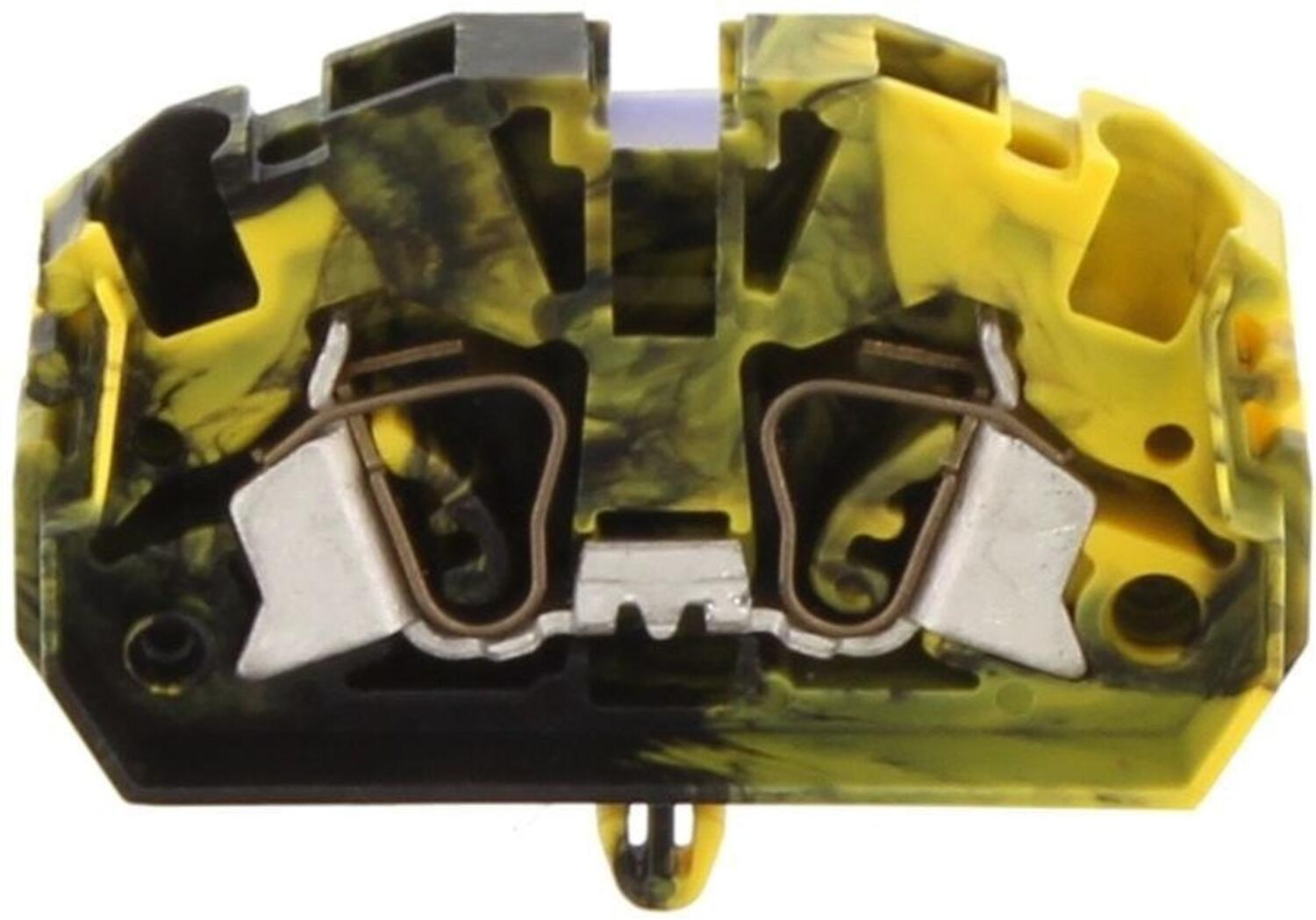

Maadoitusliitin, ZSLN 2,5/2A-RC BKYE
Tuotenumero:
3639.2 Kopioitu!
2,5 mm²
Musta/keltainen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
40 mm
5,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
DE
5 g
100 kpl
Värikäs sähkökomponentti, jossa on kuviointi, soveltuu teolliseen käyttöön.
Maadoitusliitin, ZSLN 2,5/2A-D/F BKYE
Tuotenumero:
3640.2 Kopioitu!
2,5 mm²
Musta/keltainen
800 V
24 A
Asennuslevy
8 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
with housing flange
40 mm
11,1 mm
24 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
DE
4 g
50 kpl

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Miro Ranki

Tuotepäällikkö

+358403412418
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
