CONTA-CLIP

2-kerrosliittimet - ZRKD/ZSLD

Conta-Clipin jousivoimaliittimillä voidaan kytkeä 0,2 - 16 mm² johtimia pääteholkeilla. Jousiliittimien teknologia (tension-spring) takaa luotettavat liitännät vaativissakin käyttökohteissa. Perinteisiin ruuviliittimiin verrattuna työkalulla vapautettava jousikuormitteinen liitin nopeuttaa kytkentää. Jousivoimaliittimiin on saatavilla plug-in kytkentäsiltoja 2-10-napaisinta tai 99-napaisena mallina.



Lue lisää
  • Nimellinen johdinkoko 2,5mm²
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C
  • ZRK-sarjan rinnanliittimet yhteensopivia

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Vihreä
Nimellisjännite IEC 500 V
Nimellisvirta IEC 24 A
Asennus TS 35/7,5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, GL, CSA US, KEMA KUR, EAC

Mitat
Pituus 83,6 mm
Leveys 5,1 mm
Korkeus TS 35/7.5 53 mm

Liitännät
Liitännät 2 x 2
Kerrosten lukumäärä 2 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 2 kpl
Testipisteiden lukumäärä (poimintaliittimin) 4 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,5 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,5 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 20

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala (AWG) 12
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite UL 300 V
Nimellisvirta UL 10 A
UL standardi UL 1059
Nimellisjännite CSA 300 V
Nimellisvirta CSA 10 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 300 V
Nimellisjännite CSAus 10 A
CSAus standardi UL 1059
GL standardi IEC 60947-7-1:2009
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 12,8 g
Pakkauskoko 100 kpl

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Conta-Clipin jousivoimaliittimillä voidaan kytkeä 0,2 - 16 mm² johtimia pääteholkeilla. Jousiliittimien teknologia (tension-spring) takaa luotettavat liitännät vaativissakin käyttökohteissa. Perinteisiin ruuviliittimiin verrattuna työkalulla vapautettava jousikuormitteinen liitin nopeuttaa kytkentää. Jousivoimaliittimiin on saatavilla plug-in kytkentäsiltoja 2-10-napaisinta tai 99-napaisena mallina.



Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Oikean kotelojäähdyttimen valinta laskin
Tuki

Valitse oikea kotelojäähdytin

Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.

DF Electric
Tuoteuutiset

DF Electric – uusi kumppanimme sulakeratkaisuihin

DF Electric on erikoistunut sulakkeisiin, sulakepesiin ja muuntajiin vuodesta 1987 lähtien. Barcelonasta käsin toimiva yritys on Espanjan markkinajohtaja ja tunnettu kansainvälisesti kilpailukykyisestä tuotevalikoimastaan.

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Teltonika mobiilireitittimet
Tuoteuutiset

Teltonikan mobiilireitittimet nyt osana tuotevalikoimaamme

Teltonika 4G- ja 5G-mobiilireitittimet tarjoavat luotettavat ja nopeat yhteydet teollisuuden ja IoT-ratkaisujen tarpeisiin.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen
Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

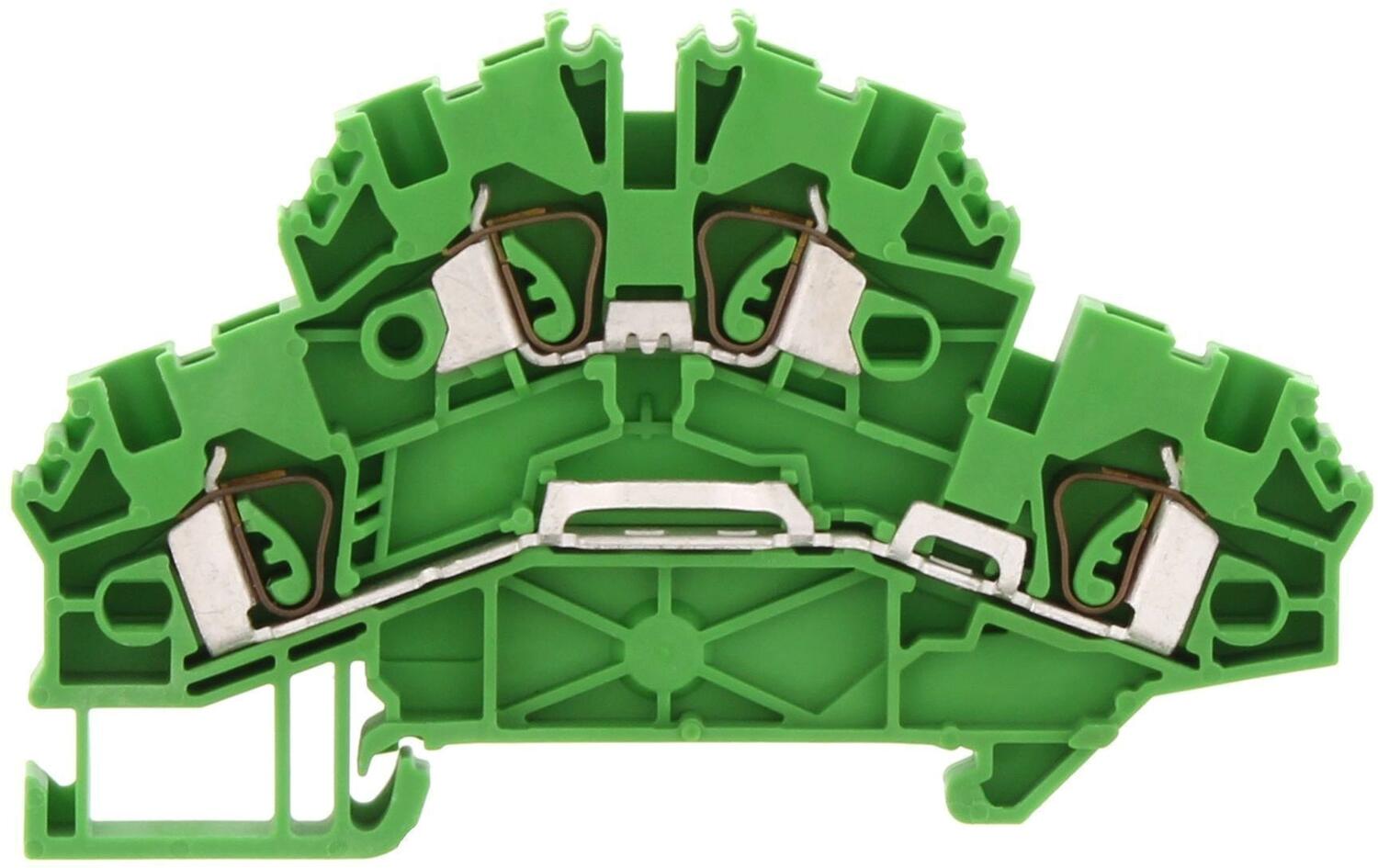

Kaksikerrosliitin vihreä, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 GN
Tuotenumero:
3562.1 Kopioitu!
2,5 mm²
Vihreä
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl

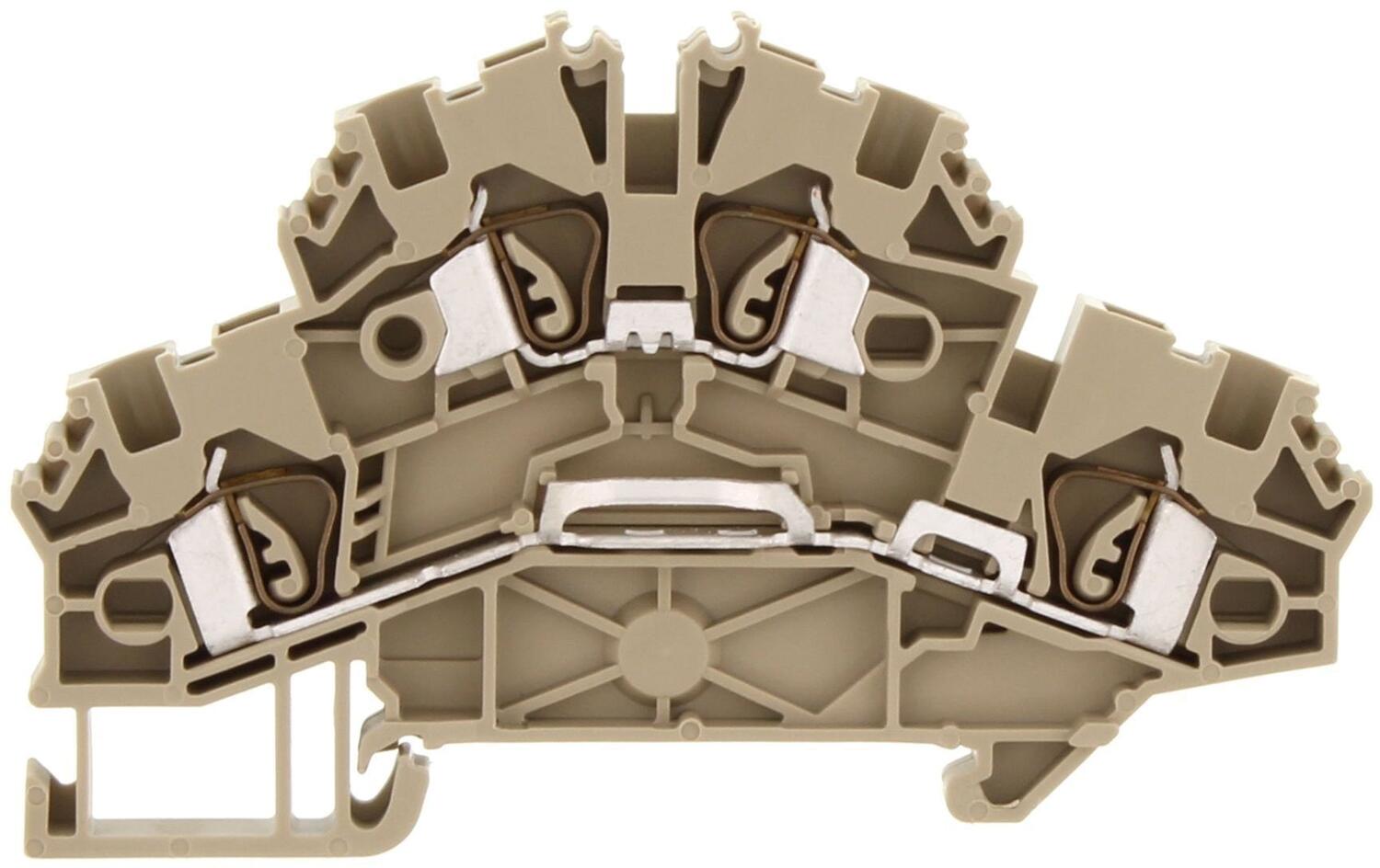

Kaksikerrosliitin beige, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 BG
Tuotenumero:
3562.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl
Kaksikerrosliitin oranssi, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 OG
Tuotenumero:
3562.3 Kopioitu!
2,5 mm²
Oranssi
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,72 g
100 kpl
Kaksikerrosliitin sininen, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 BU
Tuotenumero:
3562.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl

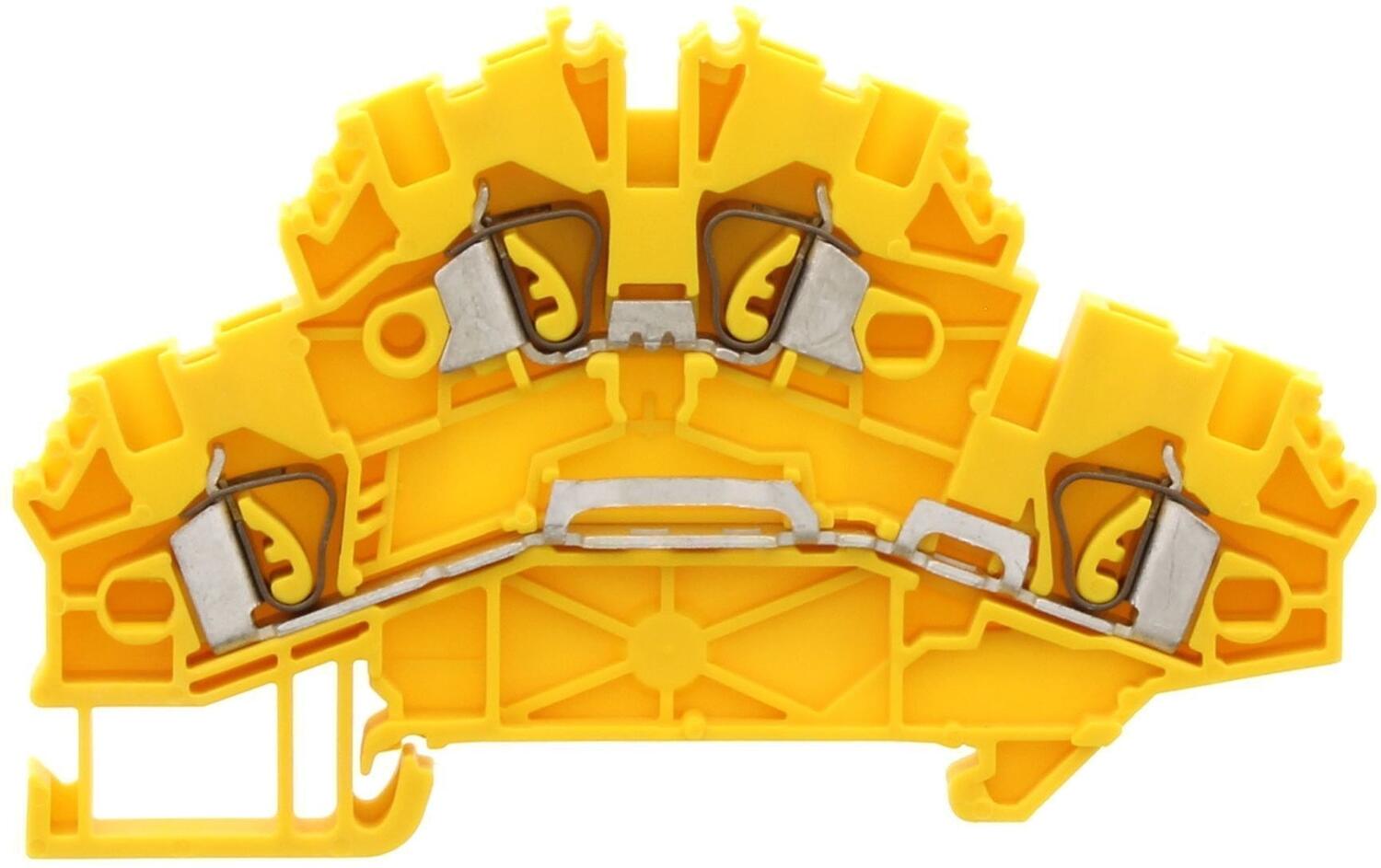

Kaksikerrosliitin keltainen, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 YE
Tuotenumero:
3562.8 Kopioitu!
2,5 mm²
Keltainen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl

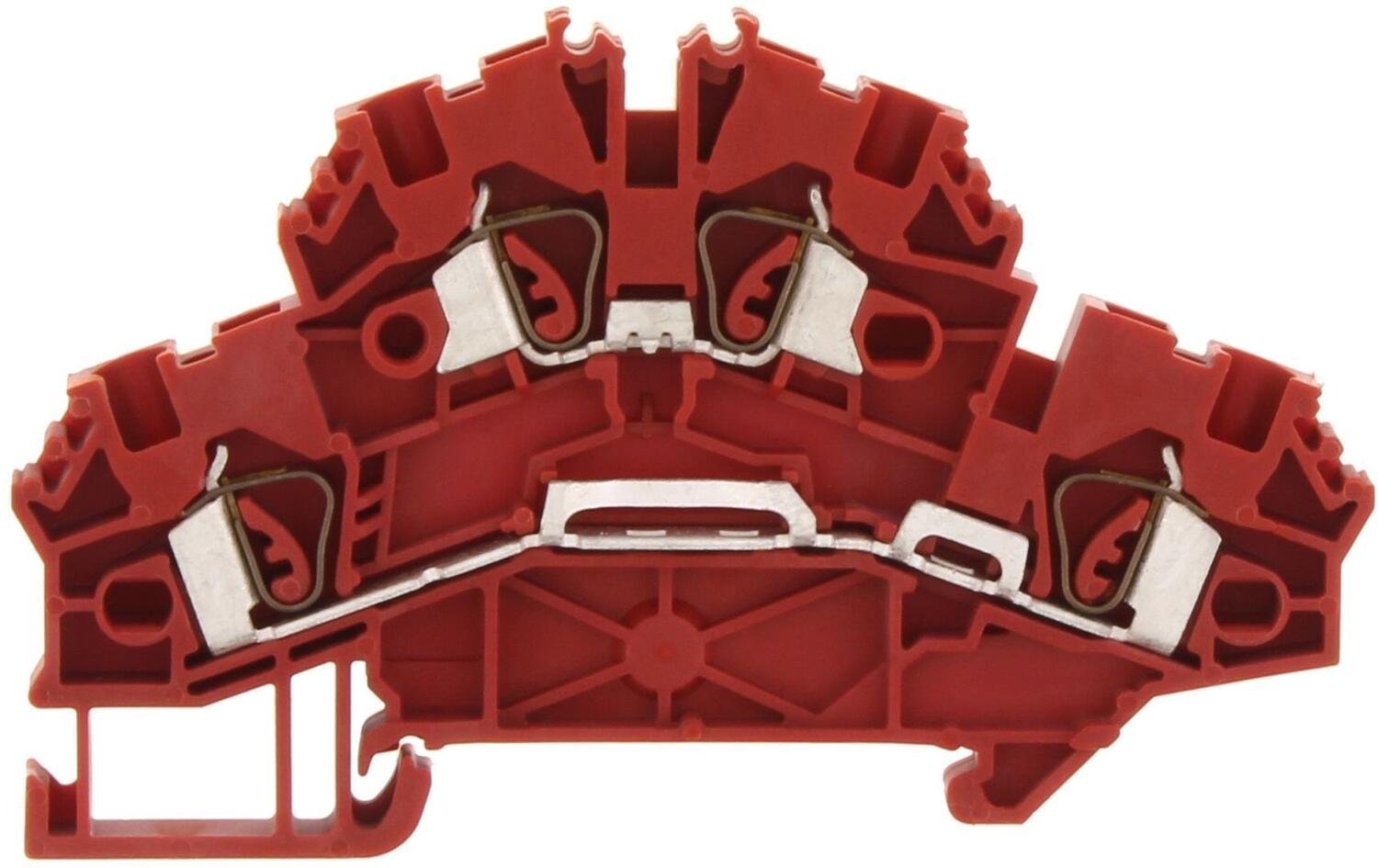

Kaksikerrosliitin punainen, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5 RD
Tuotenumero:
3562.9 Kopioitu!
2,5 mm²
Punainen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl

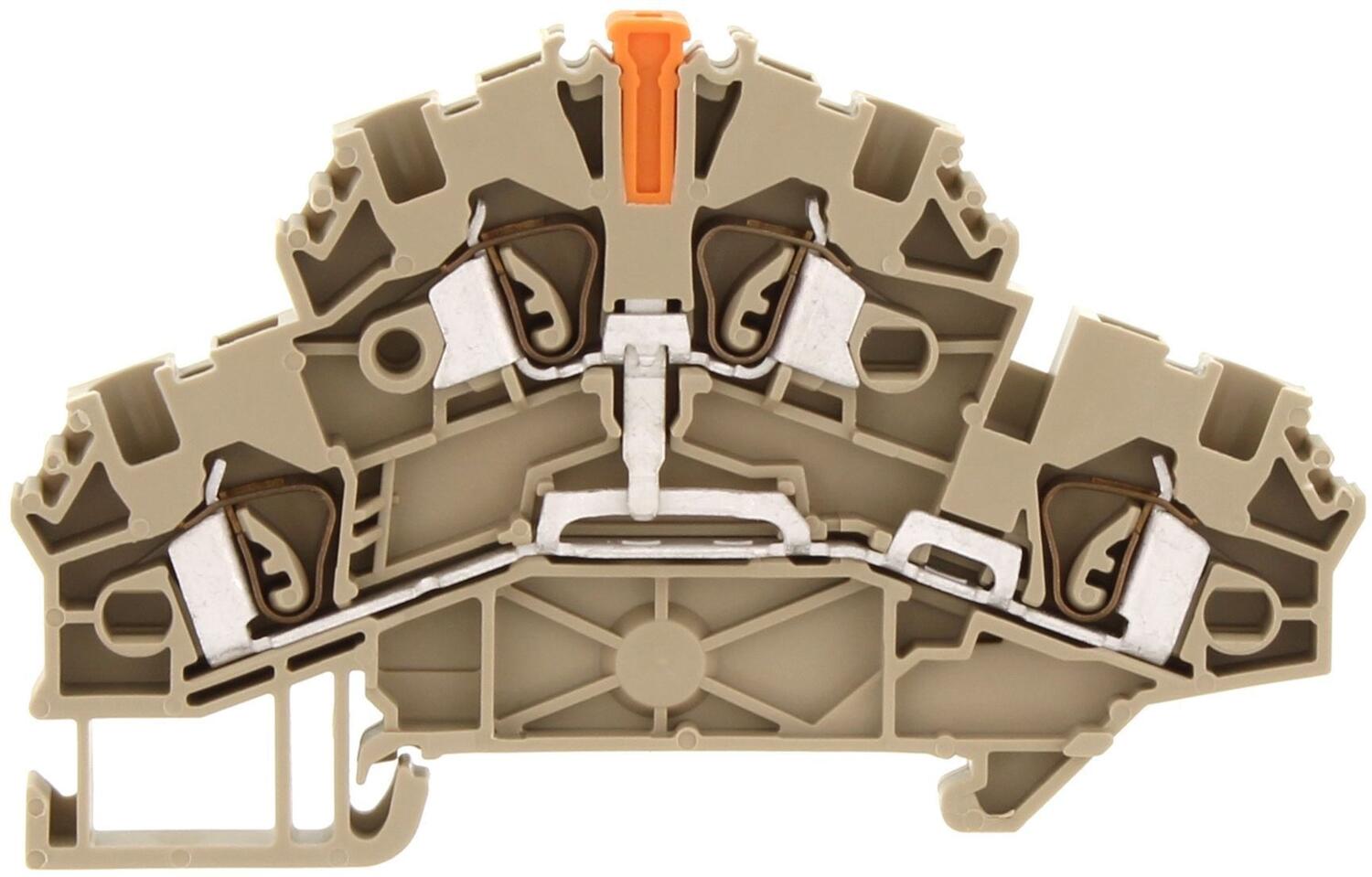

Kaksikerrosliitin beige, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/SV BG
Tuotenumero:
3563.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
connected vertically
83,6 mm
5,1 mm
53 mm
4
2 kpl
A3
1 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
14,64 g
100 kpl

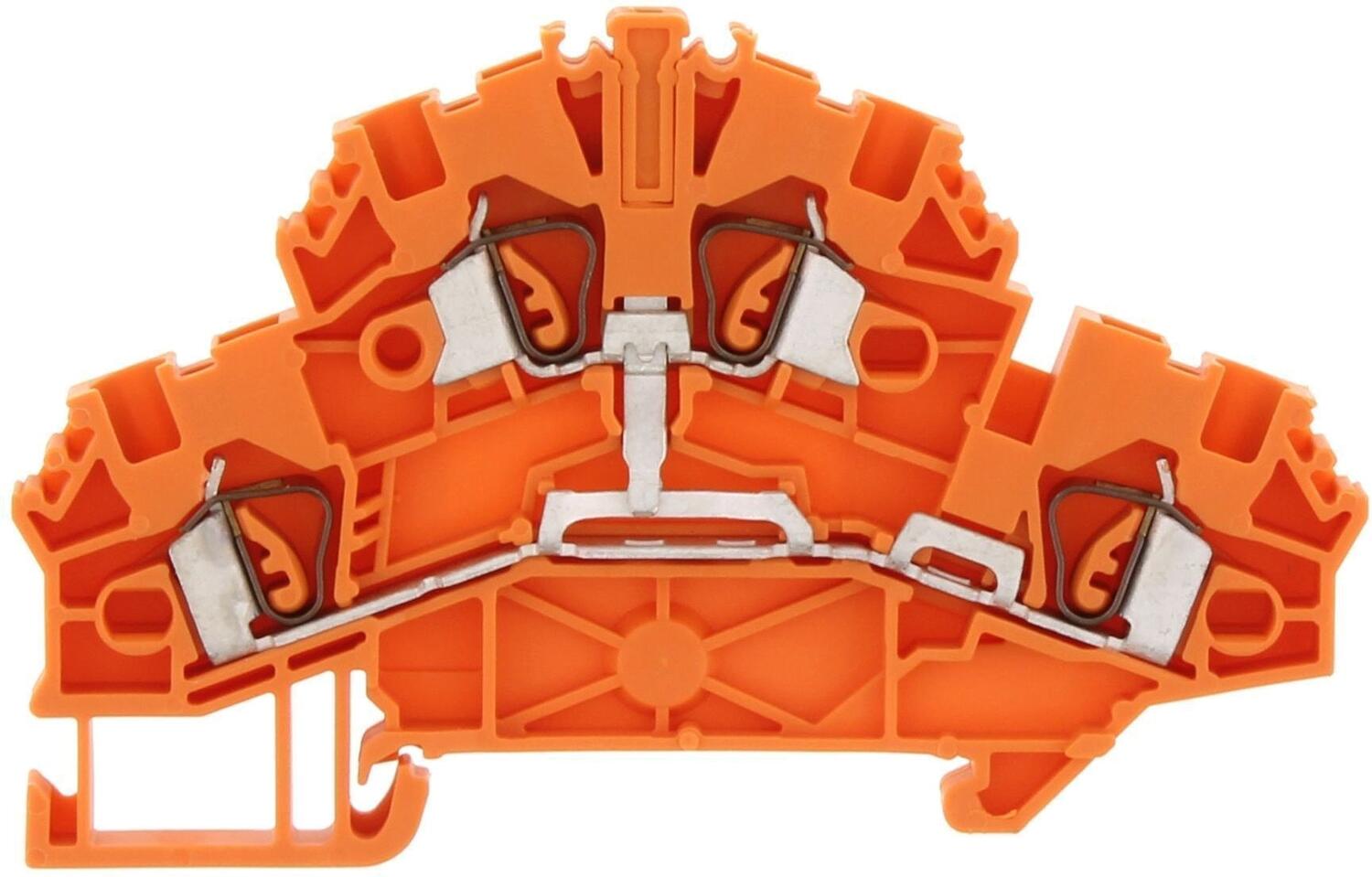

Kaksikerrosliitin oranssi, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/SV OG
Tuotenumero:
3563.3 Kopioitu!
2,5 mm²
Oranssi
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
connected vertically
83,6 mm
5,1 mm
53 mm
4
2 kpl
A3
1 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
12,8 g
100 kpl

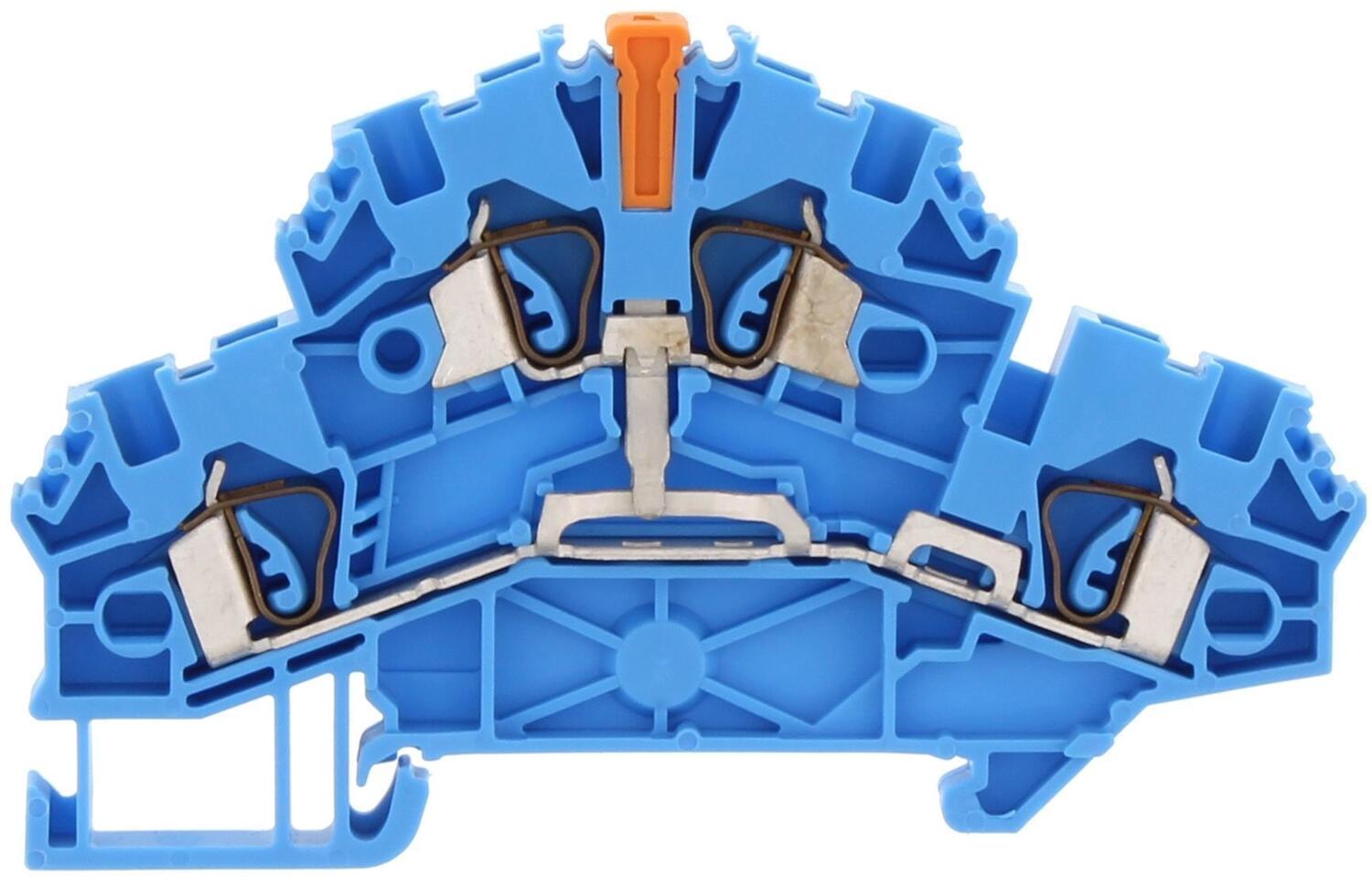

Kaksikerrosliitin sininen, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/SV BU
Tuotenumero:
3563.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
connected vertically
83,6 mm
5,1 mm
53 mm
4
2 kpl
A3
1 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
15,1 g
100 kpl
Kaksikerrosliitin beige, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/N/DU
Tuotenumero:
3564.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
2 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
13 g
100 kpl
Kaksikerrosliitin beige, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/DU/PE
Tuotenumero:
3565.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
1 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
85369010
CZ
17,6 g
100 kpl

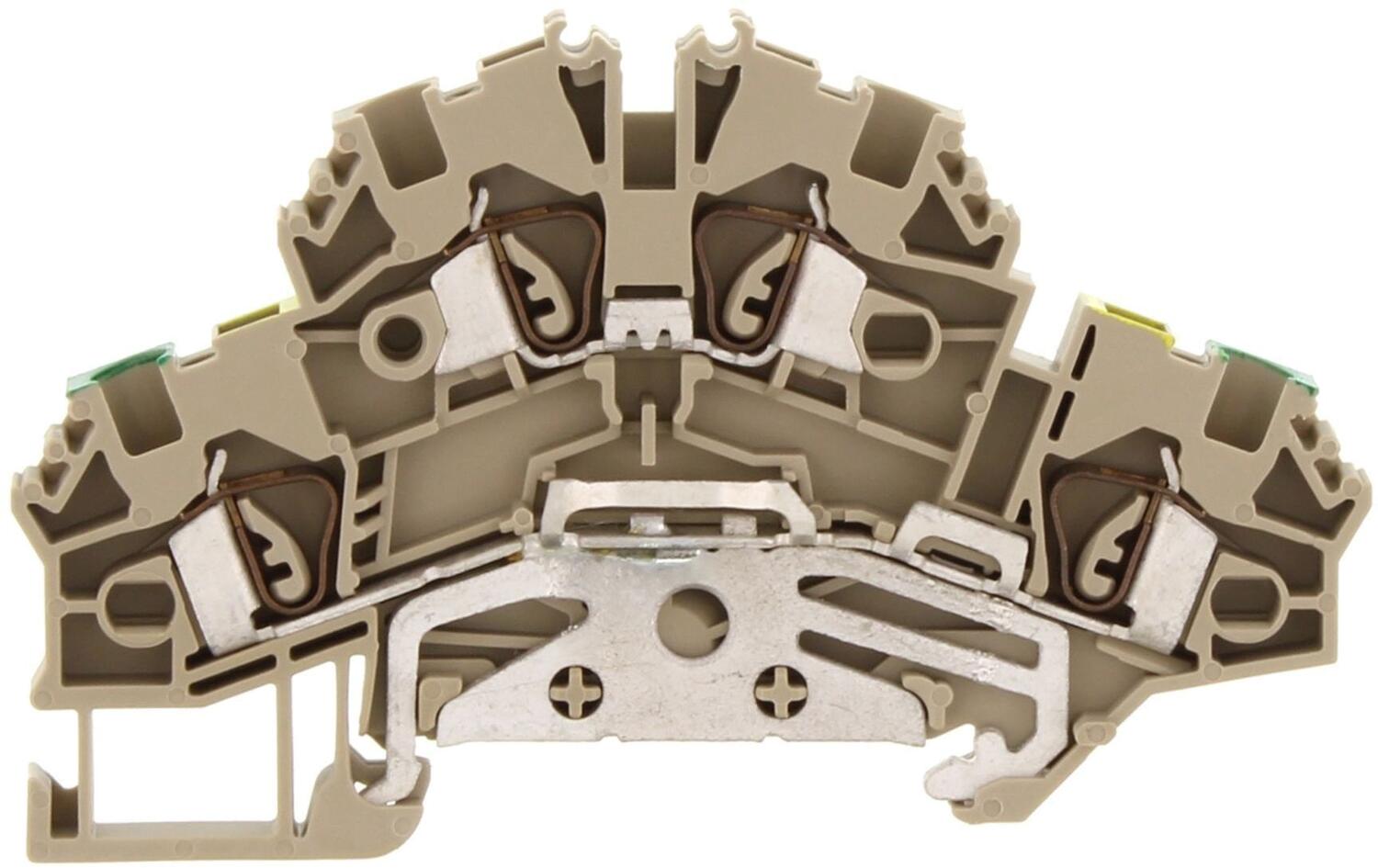

Kaksikerrosliitin beige, Conta-Clip
Kaksikerrosliitin, ZRKD 2,5/N/PE
Tuotenumero:
3566.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
2 x 2
2 kpl
A3
1 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
UL 1059
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
85369010
CZ
17,6 g
100 kpl

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Timo Heinonen

+358403412365
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
Logo

Evästeet oem.fi sivustolla

Evästeiden avulla voimme palvella sinua paremmin ja varmistamme sivuston sujuvan toiminnan. Voit hallinnoida evästeasetuksia koska tahansa.

Toiminnalliset evästeet

Nämä evästeet ovat välttämättömiä verkkosivuston toimimiseksi, eikä niitä voi poistaa käytöstä järjestelmissämme. Niitä käytetään yleensä vain vastauksena toimiin, jotka olet tehnyt palvelupyynnön yhteydessä, esimerkiksi henkilökohtaisten asetusten määrittämisen, kirjautumisen tai lomakkeen täyttämisen yhteydessä.

Tilastolliset evästeet

Tilastollisten evästeiden avulla seuraamme verkkosivustomme kävijöiden toimintaa ja teemme analyyseja, joiden avulla voimme optimoida verkkosivustoamme. Tämä tarkoittaa, että voimme kehittää sivustoamme toimivammaksi ja palvelemaan kävijöitä paremmin. Jos et hyväksy näitä evästeitä, emme tiedä, milloin olet käynyt sivustollamme. Voit kuitenkin käyttää sivustoamme normaalisti.

Markkinointievästeet

Markkinointievästeiden avulla voimme kohdentaa sinulle mainoksia eri verkkosivustoilla tai sisältöä sosiaalisessa mediassa. Näitä evästeitä asettavat kolmannen osapuolen mainonta- ja kohdistustyökalut. Evästeiden kautta nämä toimijat voivat muodostaa profiilin kiinnostuksesi kohteista. Jos et hyväksy näitä evästeitä, et näe kohdennettua markkinointia etkä mahdollisesti voi käyttää sosiaalisen median jakotyökaluja.
