CONTA-CLIP

3-kerrosliittimet - ZIKD

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.

Lue lisää
  • Läpivienti- ja maadoisliittimet
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C
  • ZRK-sarjan rinnanliittimet yhteensopivia

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Beige
Nimellisjännite IEC 500 V
Nimellisvirta IEC 24 A
Asennus TS 35/7,5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC

Mitat
Pituus 116,2 mm
Leveys 5,1 mm
Korkeus TS 35/7.5 68 mm

Liitännät
Liitännät 3 x 2
Kerrosten lukumäärä 3 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 3 kpl
Testipisteiden lukumäärä (poimintaliittimin) 6 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,5 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,5 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 20
Nimellinen johtimen poikkipinta-ala (AWG) 12

*Invisible Heading*
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite UL 300 V
Nimellisvirta UL 15 A
UL standardi UL 1059
Nimellisjännite CSA 300 V
Nimellisvirta CSA 15 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 300 V
Nimellisjännite CSAus 15 A
CSAus standardi UL 1059
Nimellisjännite cUL 300 V
Nimellisvirta cUL 15 A
cUL standardi C22.2 No 158
GL standardi IEC 60947-7-1:2009
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 17,37 g
Pakkauskoko 50 kpl

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Oikean kotelojäähdyttimen valinta laskin
Tuki

Valitse oikea kotelojäähdytin

Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.

DF Electric
Tuoteuutiset

DF Electric – uusi kumppanimme sulakeratkaisuihin

DF Electric on erikoistunut sulakkeisiin, sulakepesiin ja muuntajiin vuodesta 1987 lähtien. Barcelonasta käsin toimiva yritys on Espanjan markkinajohtaja ja tunnettu kansainvälisesti kilpailukykyisestä tuotevalikoimastaan.

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Teltonika mobiilireitittimet
Tuoteuutiset

Teltonikan mobiilireitittimet nyt osana tuotevalikoimaamme

Teltonika 4G- ja 5G-mobiilireitittimet tarjoavat luotettavat ja nopeat yhteydet teollisuuden ja IoT-ratkaisujen tarpeisiin.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen
Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

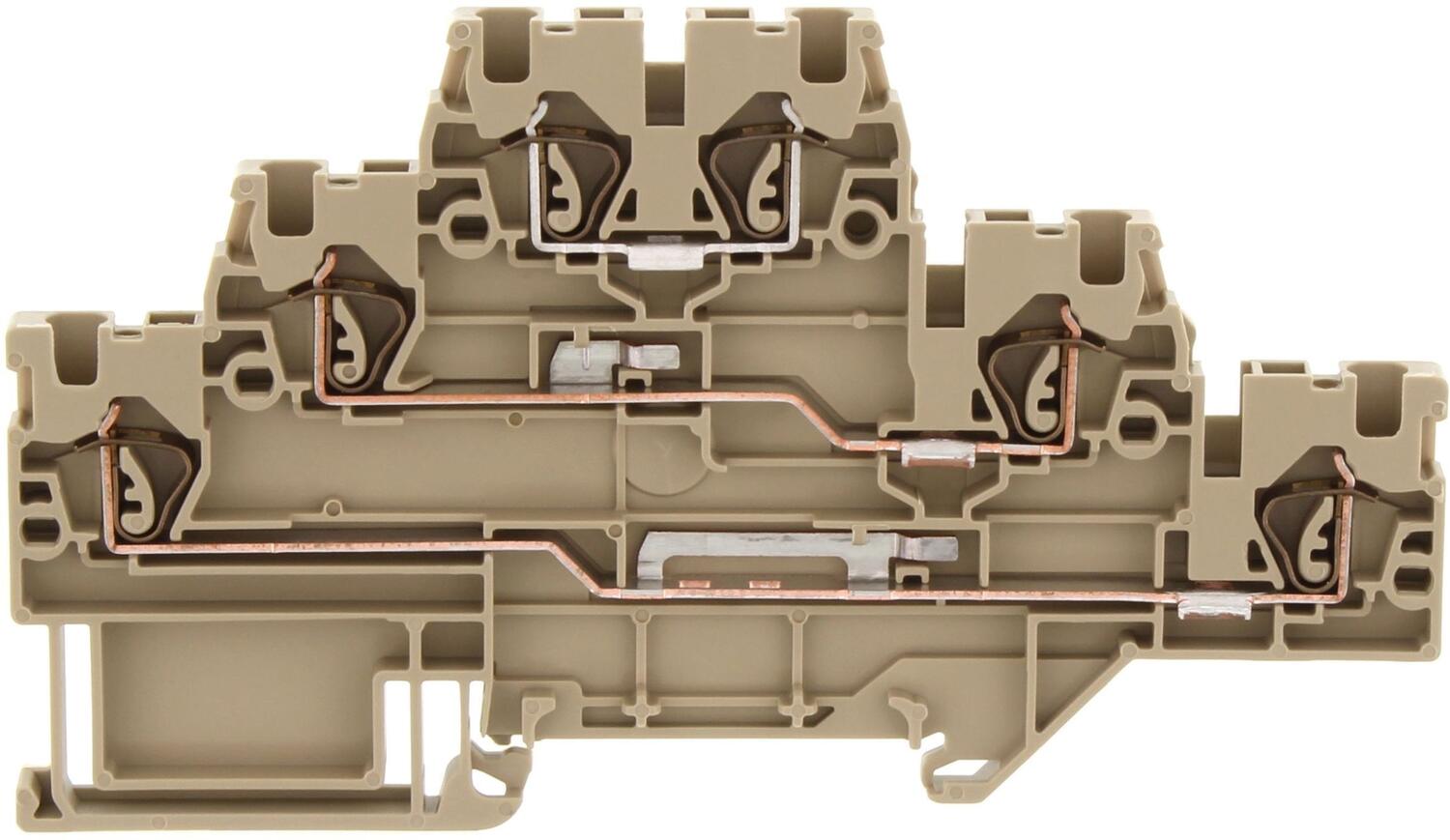

Kolmikerrosliitin ZIKD, beige
Kolmikerrosliitin, ZIKD 2,5 BG
Tuotenumero:
3590.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
116,2 mm
5,1 mm
68 mm
3 x 2
3 kpl
A3
3 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,37 g
50 kpl

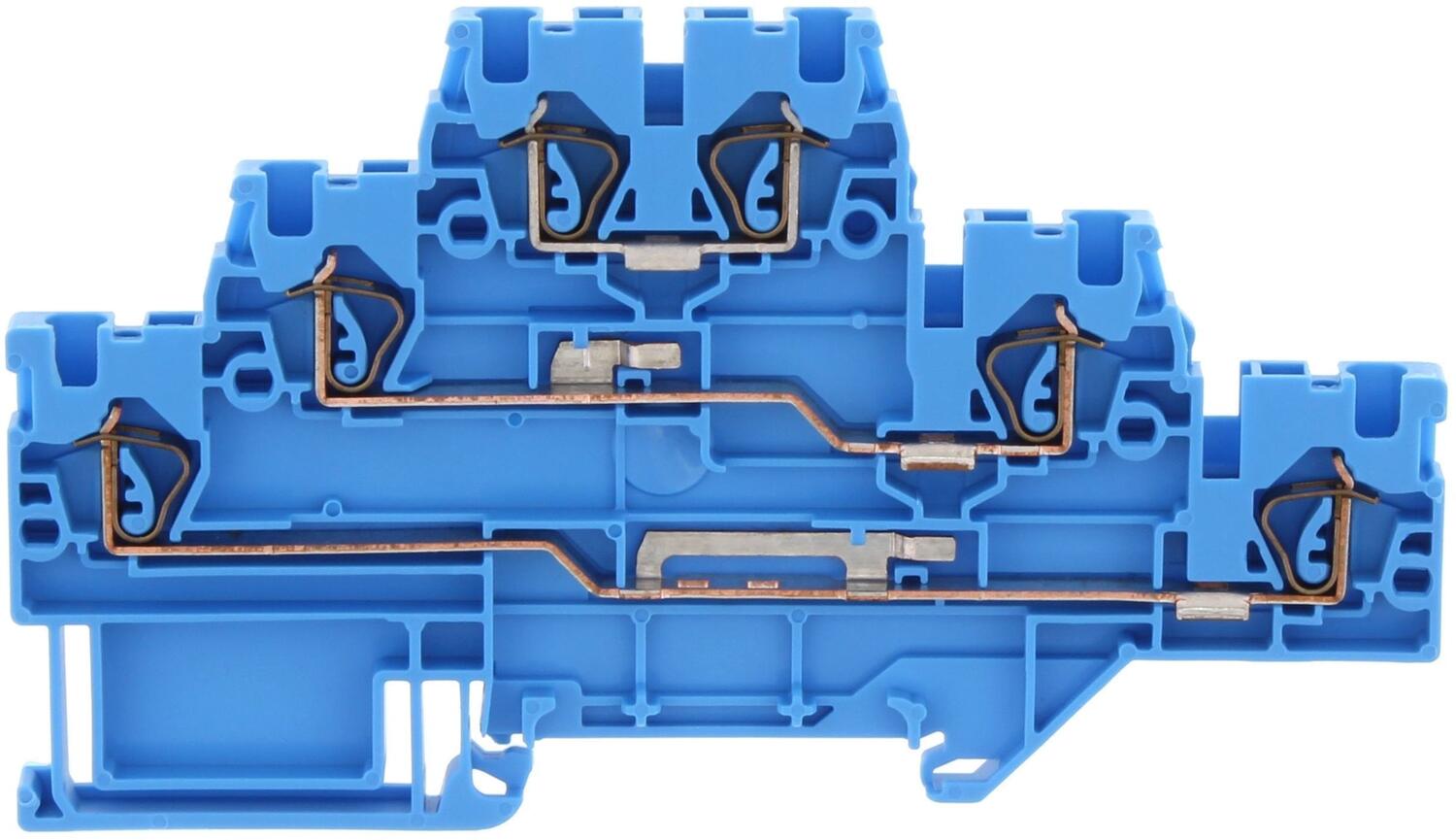

Kolmikerrosliitin ZIKD, sininen
Kolmikerrosliitin, ZIKD 2,5 BU
Tuotenumero:
3590.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
116,2 mm
5,1 mm
68 mm
3 x 2
3 kpl
A3
3 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
23,75 g
50 kpl

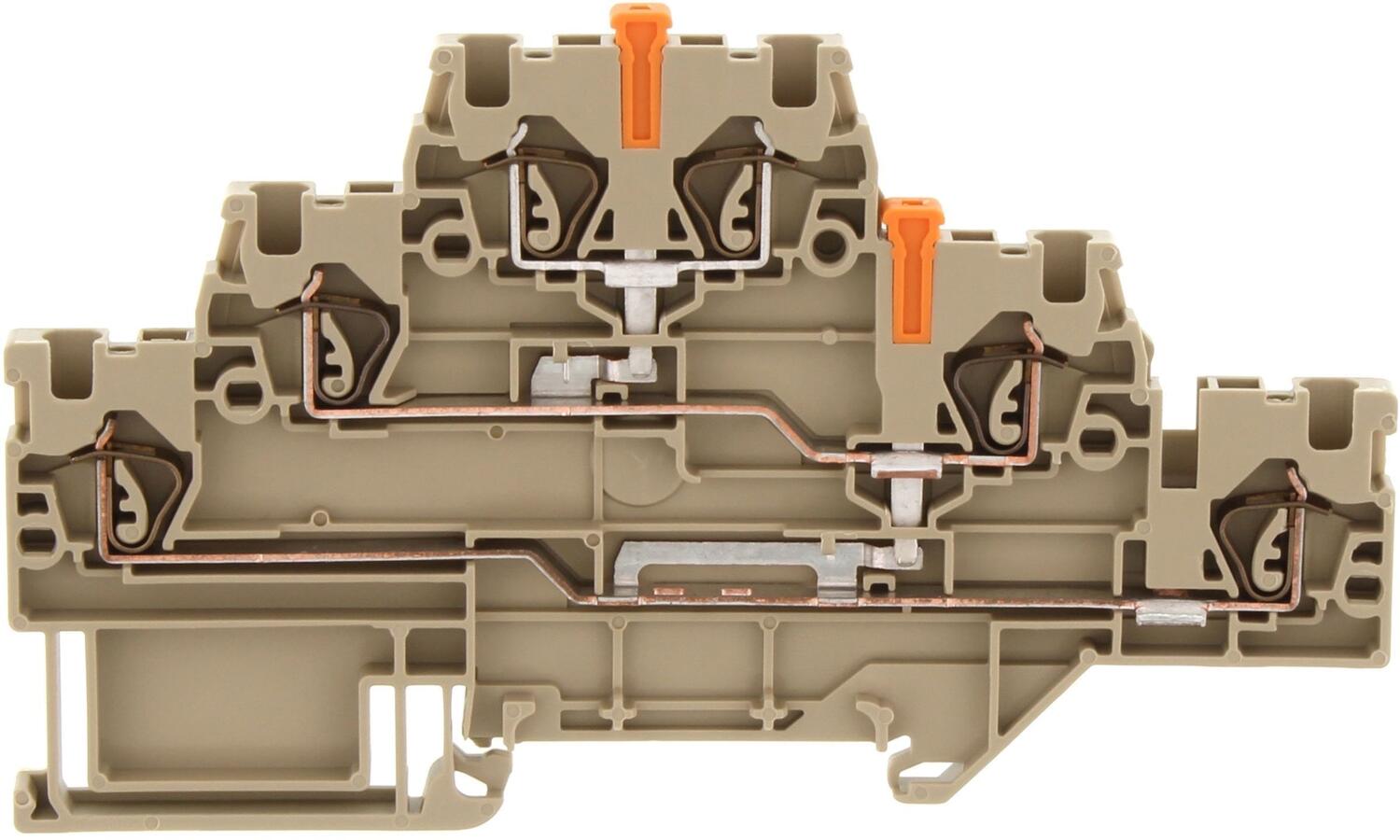

Kolmikerrosliitin ZIKD, beige
Kolmikerrosliitin, ZIKD 2,5/SV BG
Tuotenumero:
3591.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
connected vertically
116,2 mm
5,1 mm
68 mm
6
3 kpl
A3
1 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
25,4 g
50 kpl

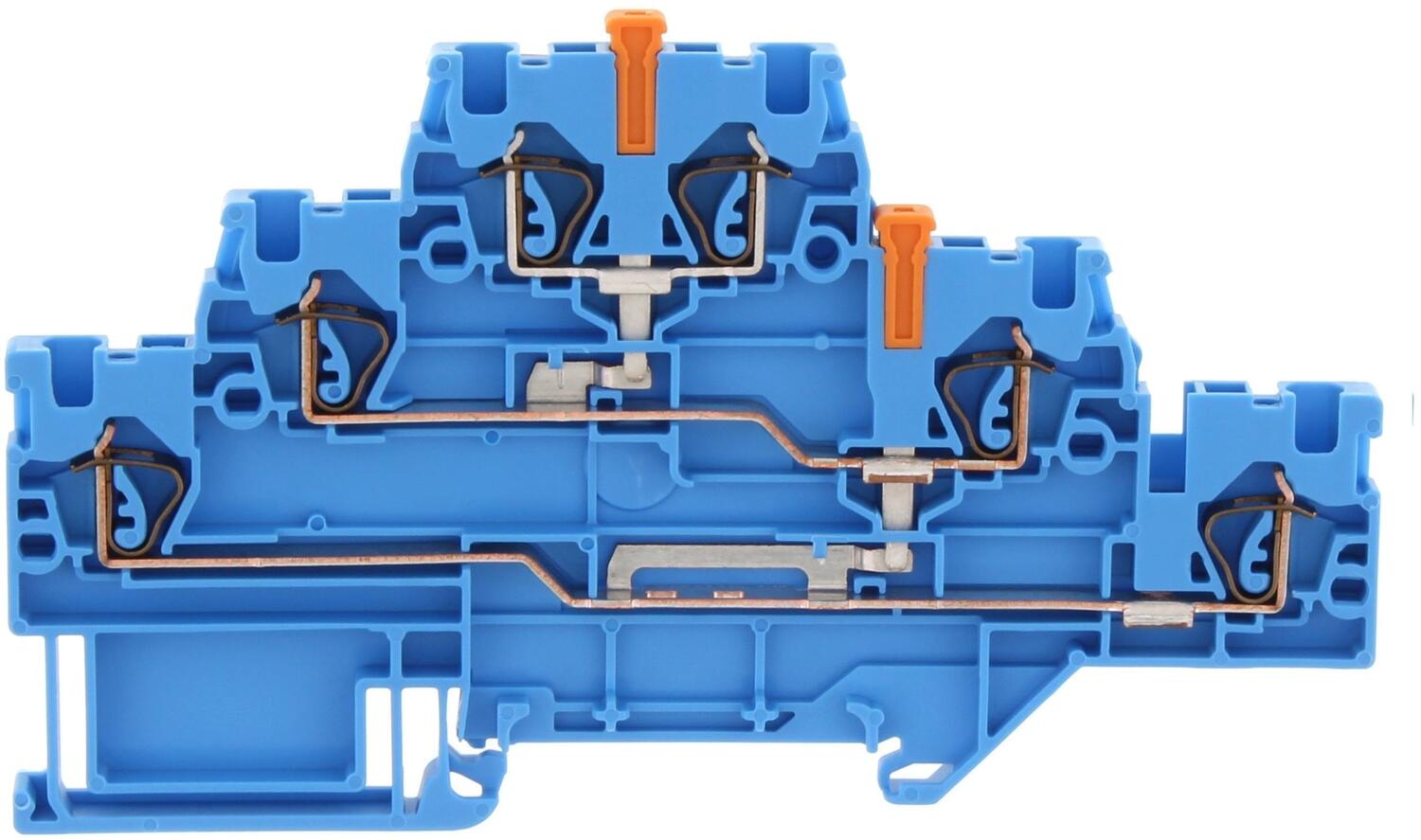

Kolmikerrosliitin ZIKD, sininen
Kolmikerrosliitin, ZIKD 2,5/SV BU
Tuotenumero:
3591.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
connected vertically
116,2 mm
5,1 mm
68 mm
6
3 kpl
A3
1 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
25,4 g
50 kpl

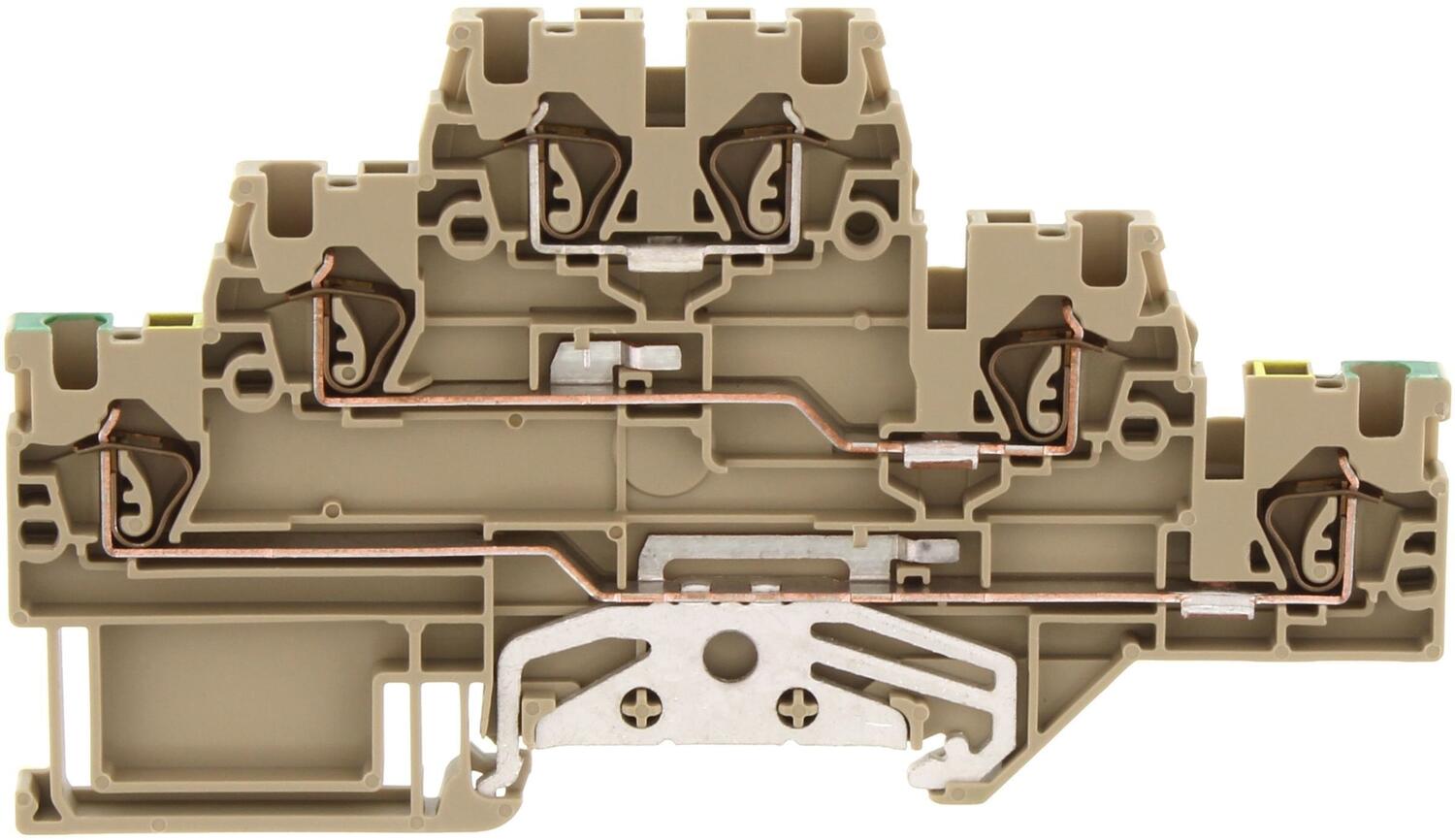

Kolmikerrosliitin ZIKD, beige
Kolmikerrosliitin, ZIKD 2,5/PE/L/L BG
Tuotenumero:
3592.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
116,2 mm
5,1 mm
68 mm
3 x 2
3 kpl
A3
2 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009, IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
85369010
CZ
28 g
50 kpl

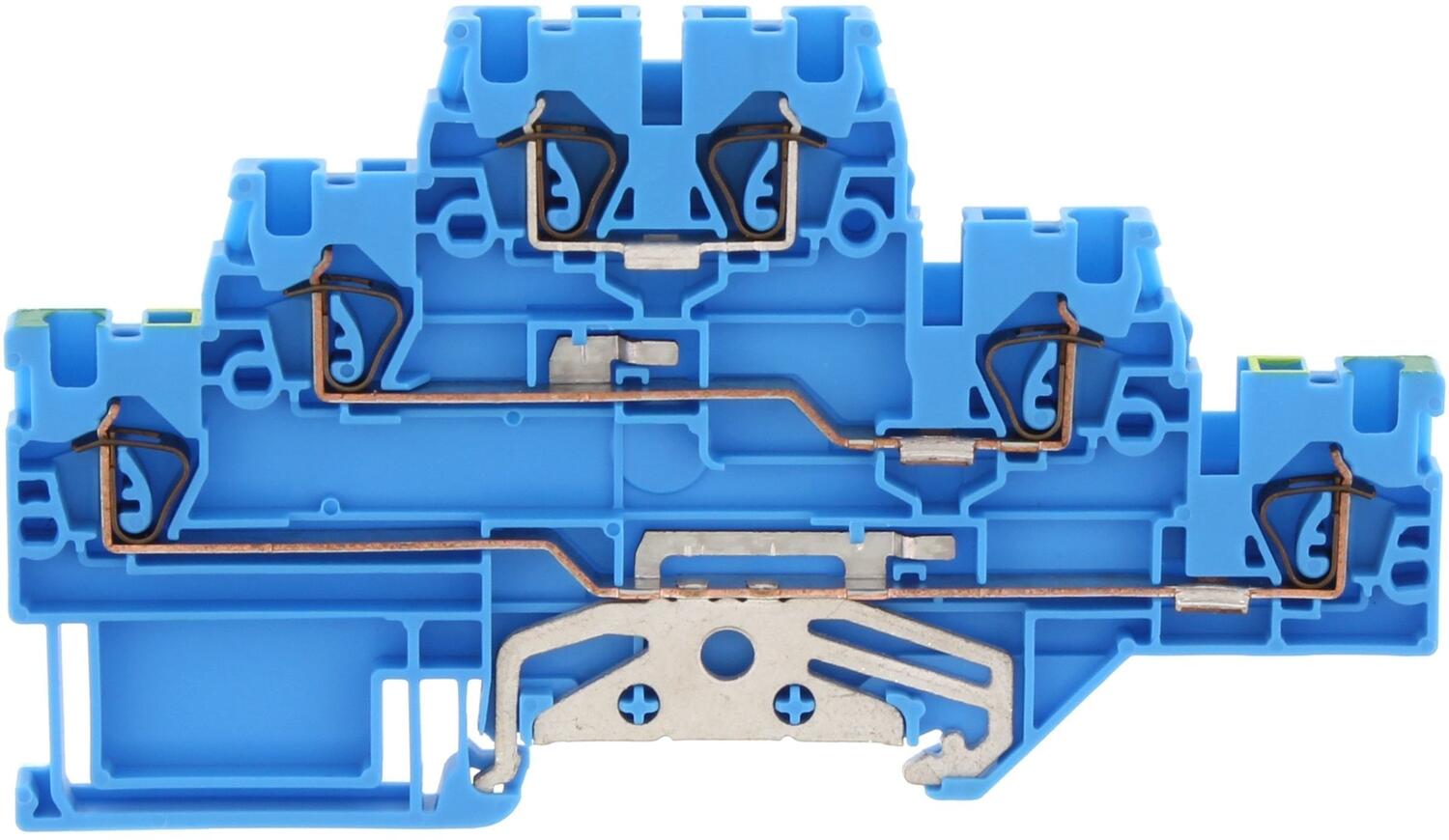

Kolmikerrosliitin ZIKD, sininen
Kolmikerrosliitin, ZIKD 2,5/PE/N/N BU
Tuotenumero:
3592.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
116,2 mm
5,1 mm
68 mm
3 x 2
3 kpl
A3
2 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009, IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
85369010
CZ
28 g
50 kpl

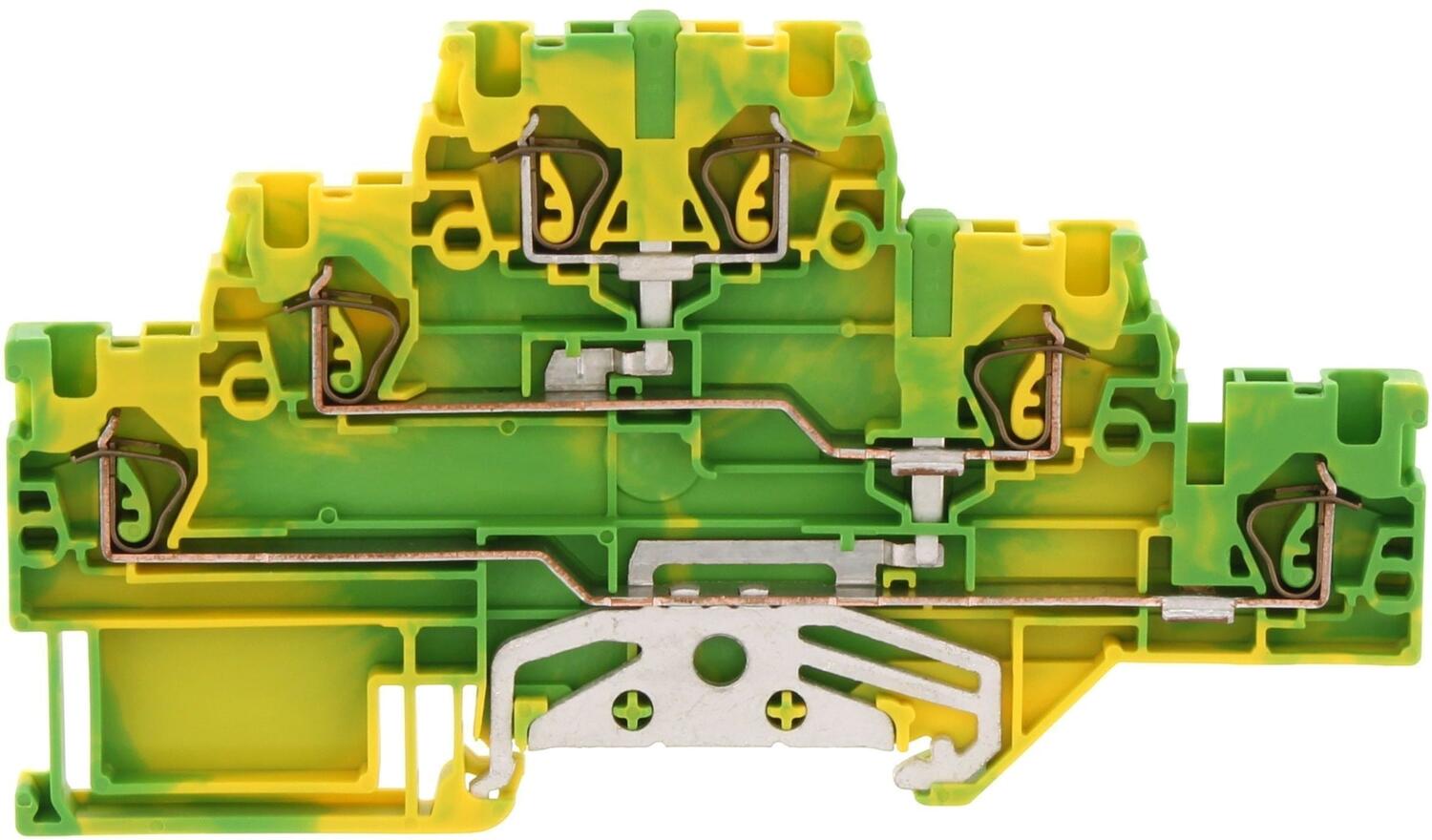

Kolmikerrosliitin ZIKD, vihreä
Kolmikerrosliitin, ZIKD 2,5/SV/PE GNYE
Tuotenumero:
3593.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
connected vertically
116,2 mm
5,1 mm
68 mm
6
3 kpl
A3
0 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-1:2009, IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-1:2009, EN 60947-7-2:2009
85369010
CZ
30,4 g
50 kpl

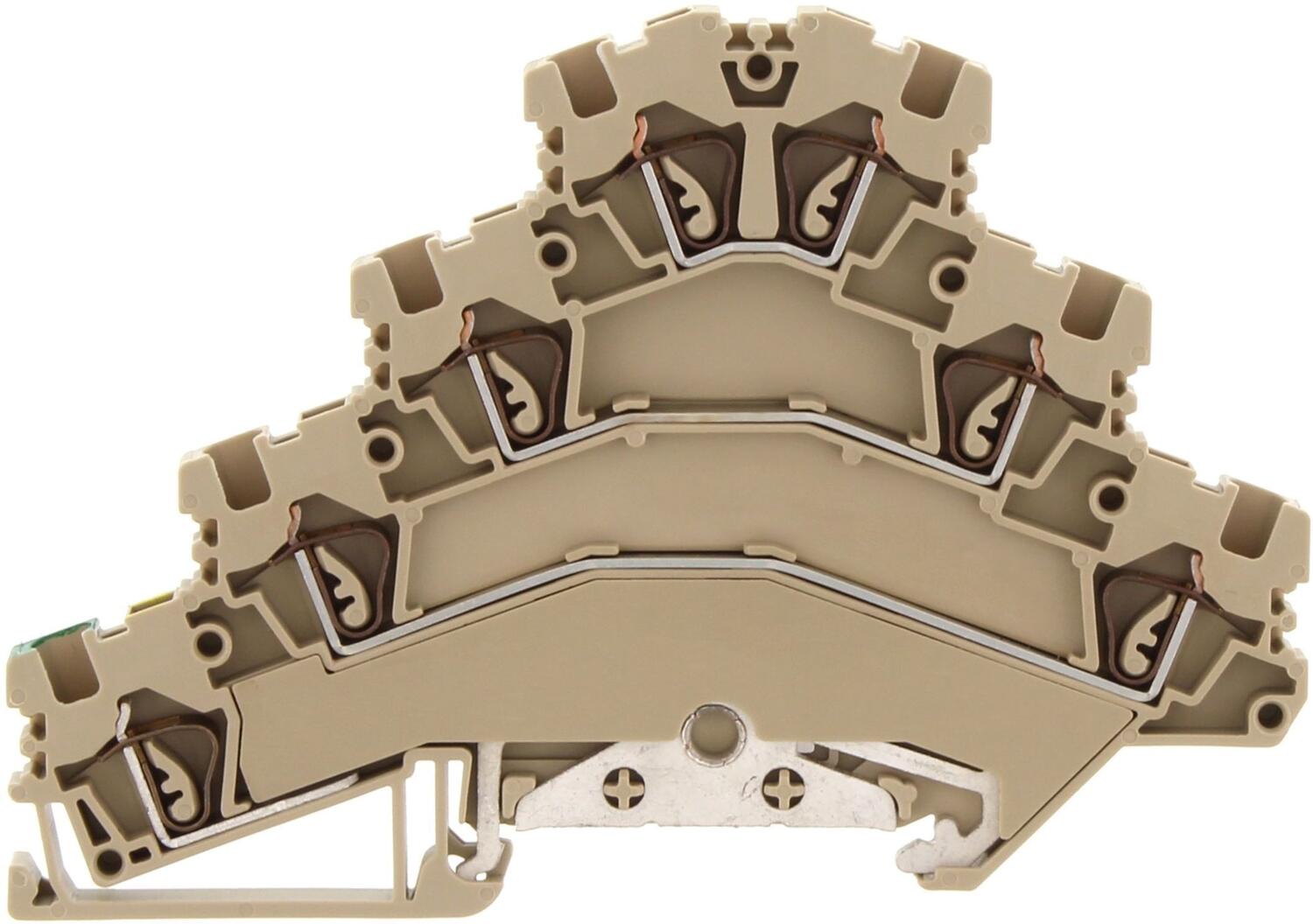

Mooottorinkytkentä liitin, ZVMAK 2,5 BG
Tuotenumero:
3582.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
103,5 mm
5,1 mm
73 mm
3 x 2 + 1
3 kpl
A3
0 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
27,4 g
50 kpl
Tuotenumero:
3582.5 Kopioitu!
2,5 mm²
Sininen
400 V
24 A
TS 35/7,5
6 kV
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
103,5 mm
5,1 mm
73 mm
3 x 2 + 1
3 kpl
A3
0 kpl
6 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
300 V
15 A
UL 1059
300 V
15 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
27,4 g
50 kpl
