Sulakeliittimet - ZTRK

Conta-Clipin jousivoimaliittimillä voidaan kytkeä 0,2 - 16 mm² johtimia pääteholkeilla. Jousiliittimien teknologia (tension-spring) takaa luotettavat liitännät vaativissakin käyttökohteissa. Perinteisiin ruuviliittimiin verrattuna työkalulla vapautettava jousikuormitteinen liitin nopeuttaa kytkentää. Jousivoimaliittimiin on saatavilla plug-in kytkentäsiltoja 2-10-napaisinta tai 99-napaisena mallina.



Lue lisää
  • Autosulakkeille
  • Putkisulakkeille (5x20)
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Beige
Nimellisjännite IEC 400 V
Nimellisvirta IEC 18 A
Asennus TS 35/7,5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät CSA, CSA US, KEMA KUR
Lisätiedot without function element

Mitat
Pituus 68 mm
Leveys 5,1 mm
Korkeus TS 35/7.5 39,2 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 1 kpl
Testipisteiden lukumäärä (poimintaliittimin) 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,5 mm²
Johdinkoko yksisäikeinen, max. 4 mm²

*Invisible Heading*
Poikkipinta-ala monisäikeinen johdin, max. 0,5 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 20
Nimellinen johtimen poikkipinta-ala (AWG) 12
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
CSA standardi C22.2 No 158
CSAus standardi UL 1059
KEMA KEUR standardi EN 60947-7-1:2009, EN 60947-7-3:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 8,82 g
Pakkauskoko 100 kpl

Tiedostot

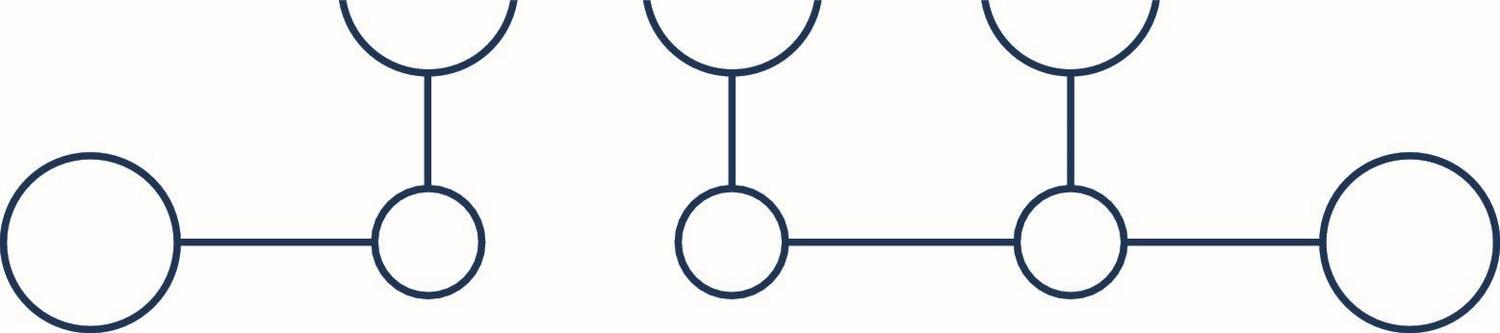

Mitat ja kytkennät

Tuotekuvaus

Conta-Clipin jousivoimaliittimillä voidaan kytkeä 0,2 - 16 mm² johtimia pääteholkeilla. Jousiliittimien teknologia (tension-spring) takaa luotettavat liitännät vaativissakin käyttökohteissa. Perinteisiin ruuviliittimiin verrattuna työkalulla vapautettava jousikuormitteinen liitin nopeuttaa kytkentää. Jousivoimaliittimiin on saatavilla plug-in kytkentäsiltoja 2-10-napaisinta tai 99-napaisena mallina.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Partex PPT
Tuoteuutiset

PPT – joustava halogeenivapaa kaapelimerkki

Partex PPT on uuden sukupolven lippumerkki, joka on suunniteltu nopeuttamaan asennustyötä ja kestämään vaativimmissakin olosuhteissa.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Auer Signal RDMOL lentoestevalo
Tuoteuutiset

Matalan intensiteetin lentoestevalot Auer Signalilta

Uuden lentoestevalon sertifioinnit tekevät siitä joustavan valinnan jopa 45 metrin korkuisten rakenteiden ja esteiden merkitsemiseen.

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

Opi lisää ATEX-tuotteista
Tuki

ATEX - Räjähdyssuojaus vaarallisissa ympäristöissä

Teollisuusympäristöissä tapahtuvat räjähdykset voivat aiheuttaa vakavia vahinkoja sekä ihmisille että omaisuudelle. ATEX varmistaa, että sekä laitteet että työprosessit on suunniteltu minimoimaan nämä riskit ja luomaan turvallinen työympäristö.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Sulake max. Sulakekoko Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

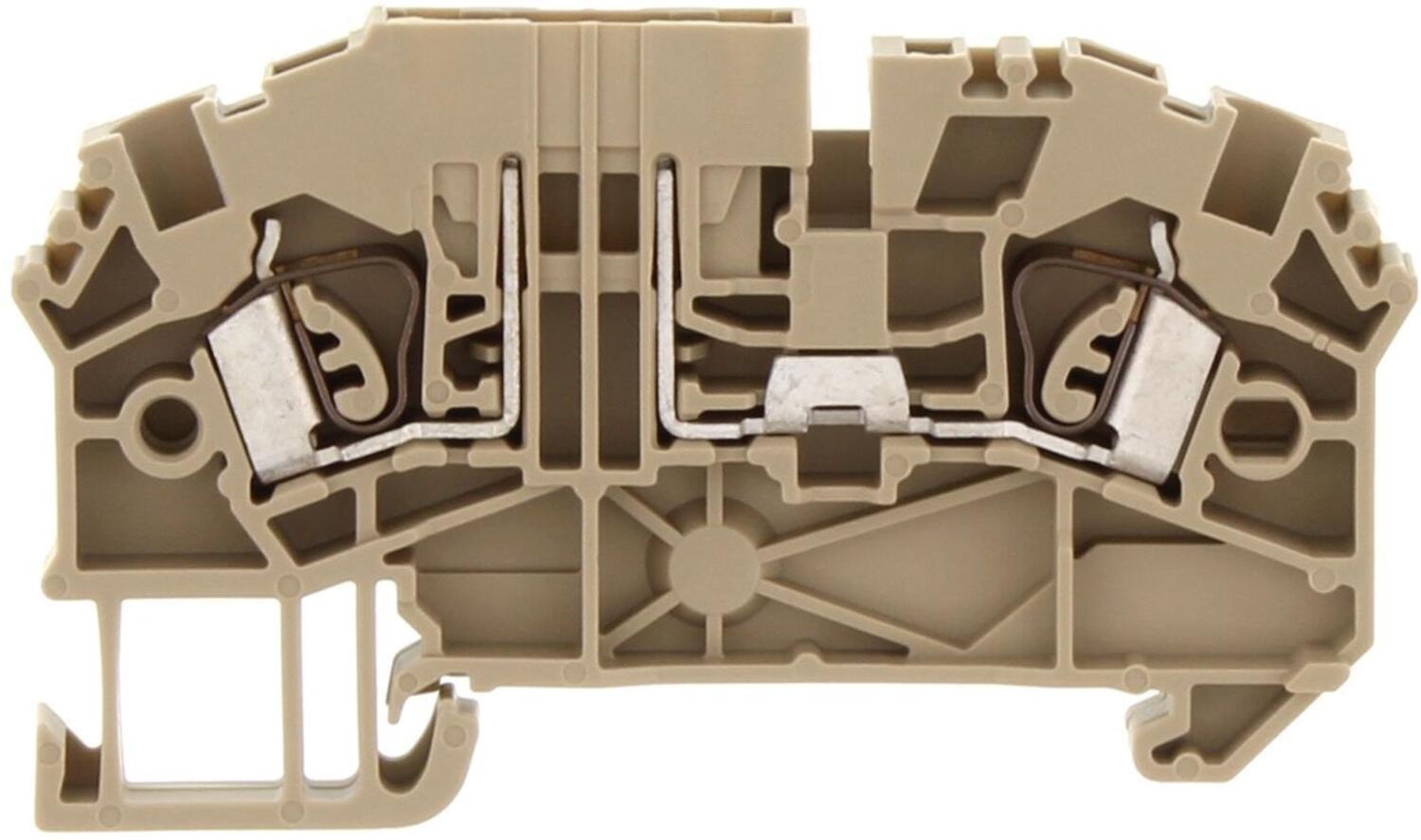

Sulakeliitin, ZTRK, beige
Erotusliitin, ZTRK 2,5/2A/OT BG
Tuotenumero:
3609.2 Kopioitu!
2,5 mm²
Beige
400 V
18 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
without function element
68 mm
5,1 mm
39,2 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
CZ
8,82 g
100 kpl

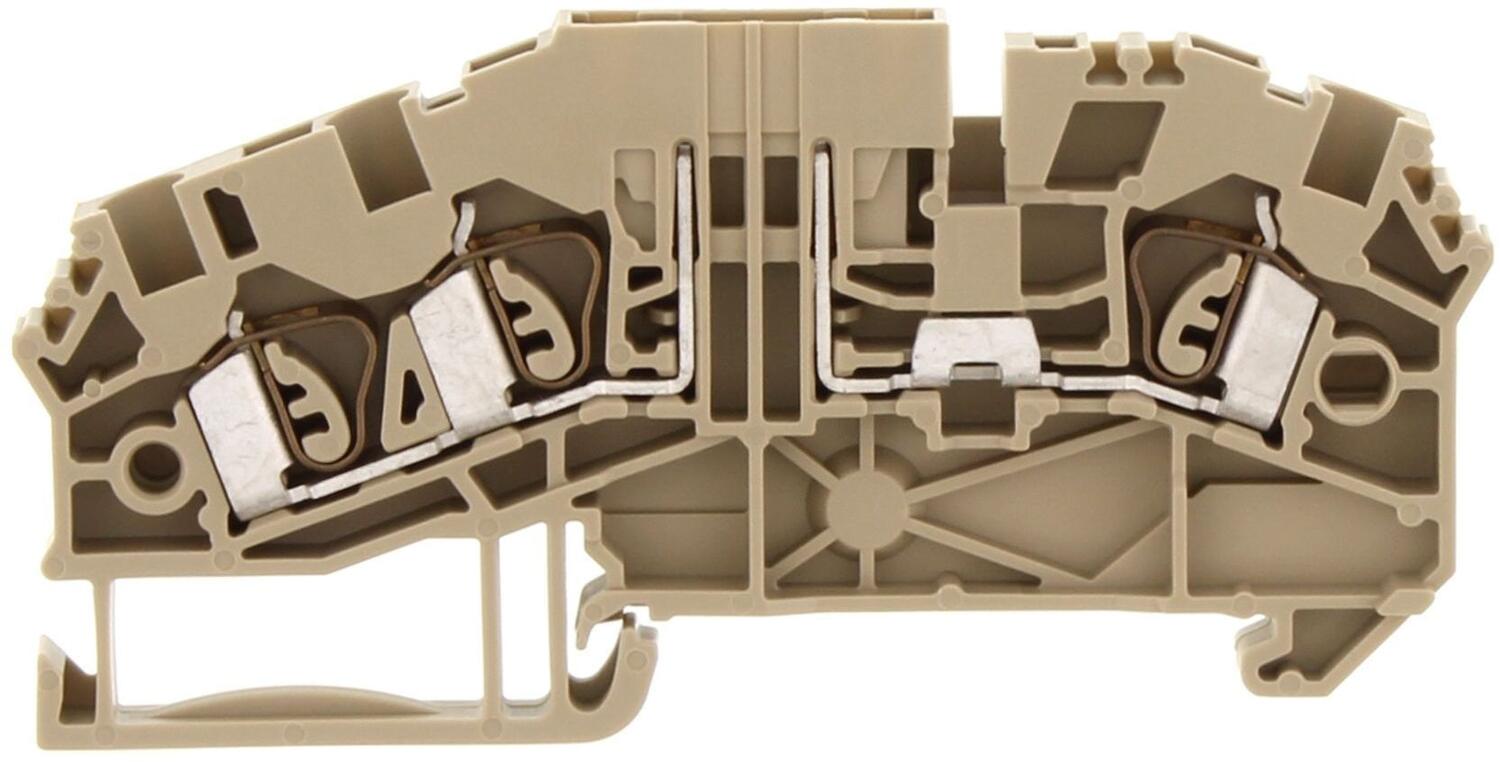

Sulakeliitin, ZTRK, beige
Erotusliitin, ZTRK 2,5/3A/OT BG
Tuotenumero:
3610.2 Kopioitu!
2,5 mm²
Beige
400 V
18 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
without function element
80,2 mm
5,1 mm
39,2 mm
3
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
CZ
10,99 g
100 kpl

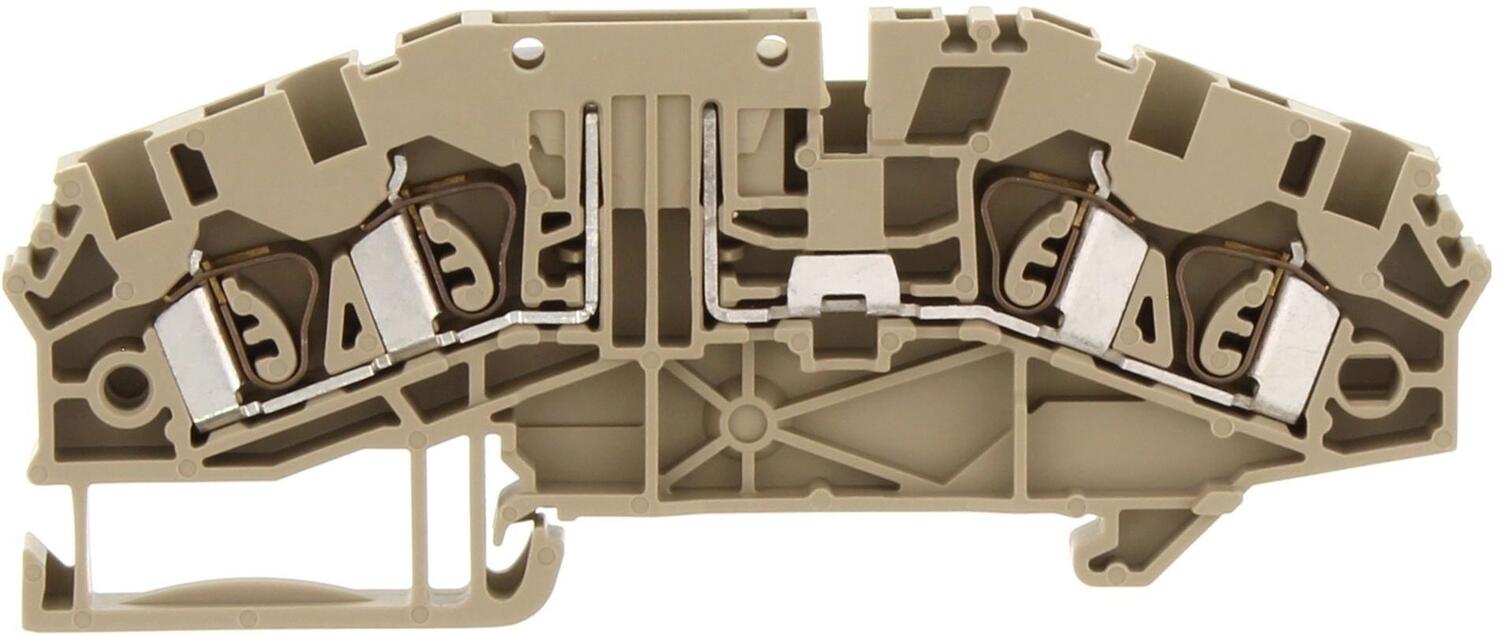

Erotusliitin, ZTRK, sininen
Erotusliitin, ZTRK 2,5/4A/OT BG
Tuotenumero:
3611.2 Kopioitu!
2,5 mm²
Beige
400 V
18 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
without function element
92,4 mm
5,1 mm
39,2 mm
4
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
CZ
12,66 g
100 kpl

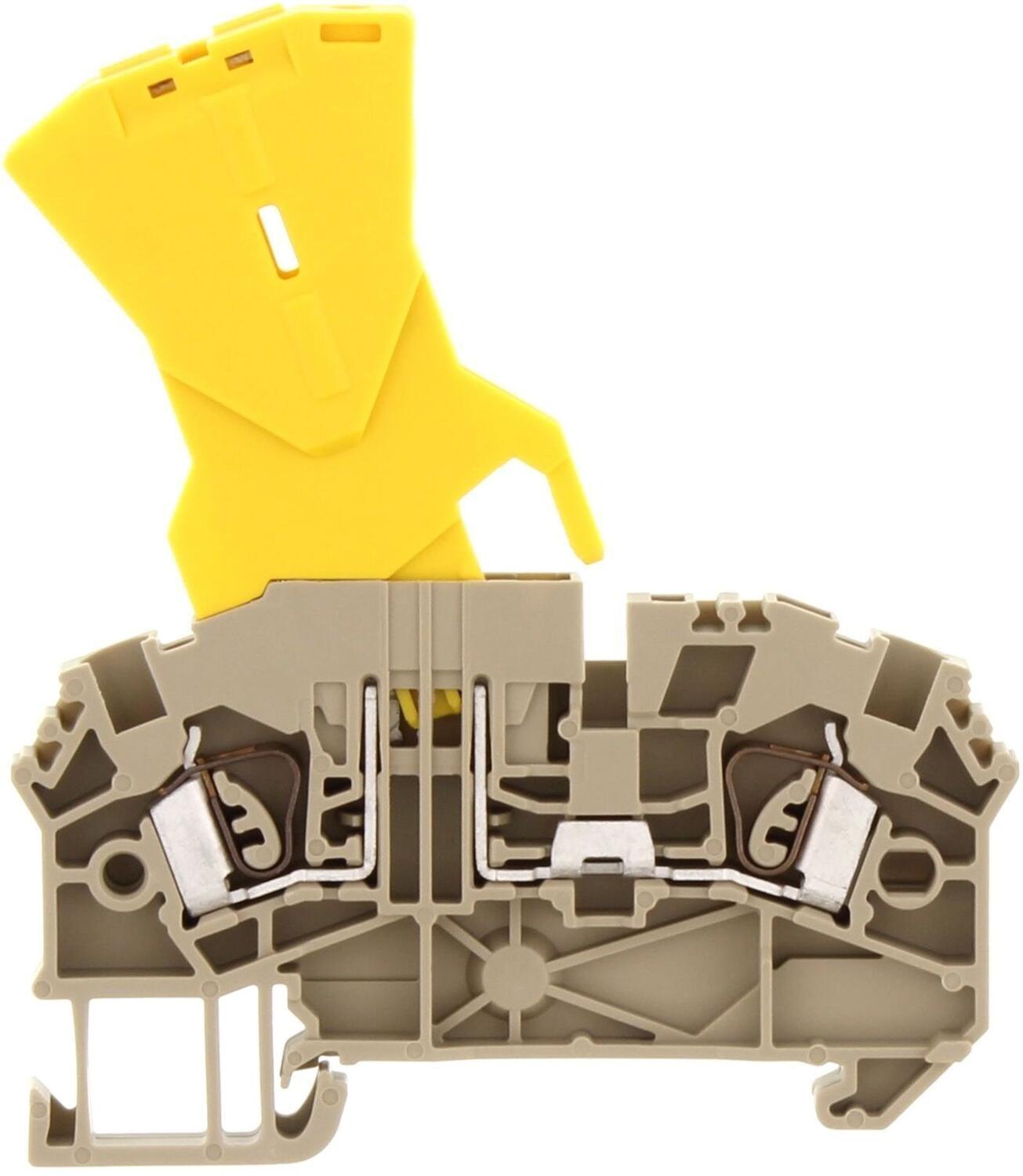

Sulakeliitin, ZTRK, beige
Sulakeliitin, ZTRK 2,5/2A/ZS BG
Tuotenumero:
3616.2 Kopioitu!
2,5 mm²
Beige
18 A
5 x 20 mm
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
with fuse plug
68 mm
5,1 mm
78,7 mm
2
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
12
20
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
DE
16 g
100 kpl

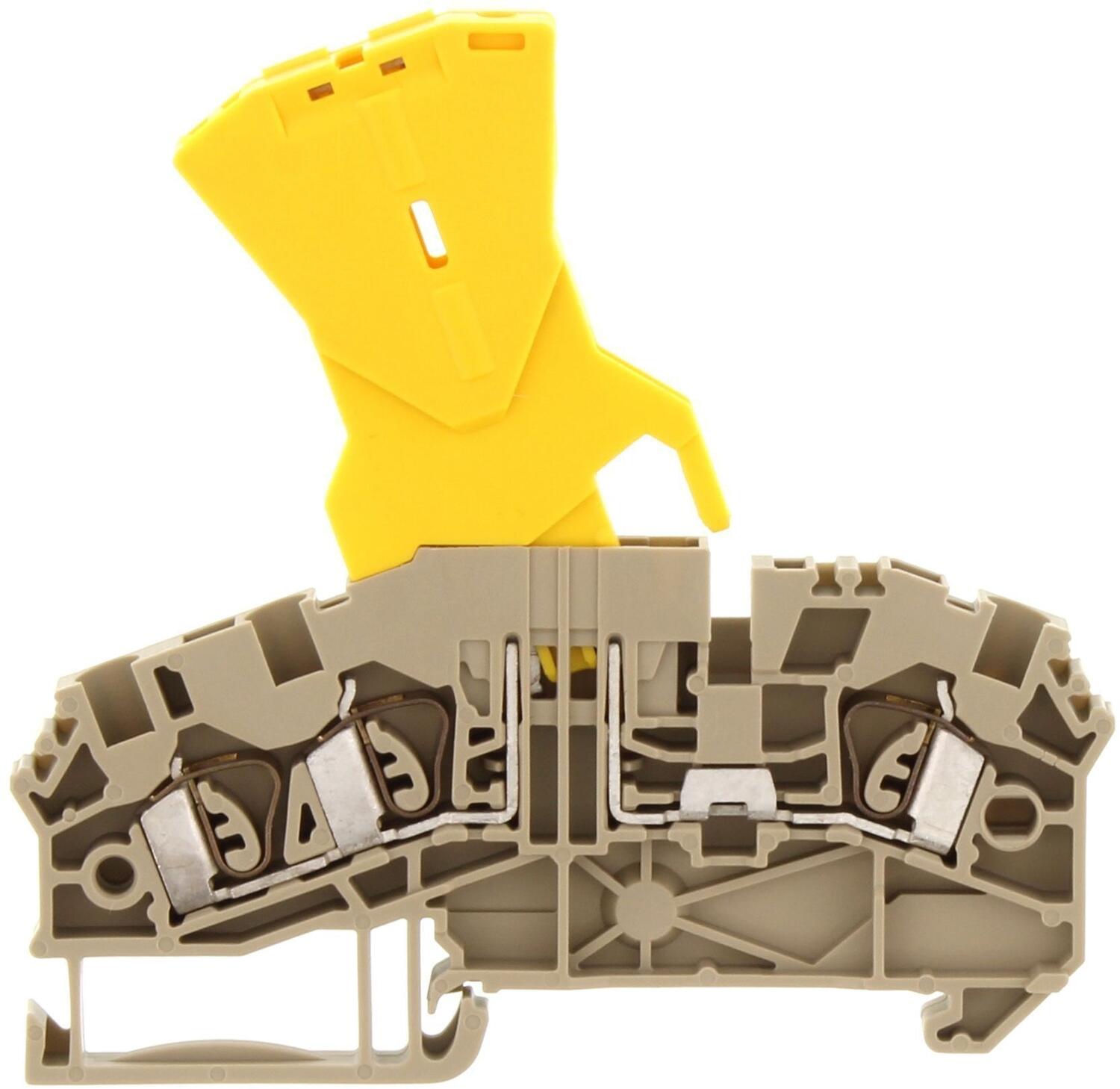

Sulakeliitin, ZTRK, beige
Sulakeliitin, ZTRK 2,5/3A/ZS BG
Tuotenumero:
3621.2 Kopioitu!
2,5 mm²
Beige
18 A
5 x 20 mm
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
with fuse plug
80,2 mm
5,1 mm
78,7 mm
3
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
12
20
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
DE
19 g
100 kpl

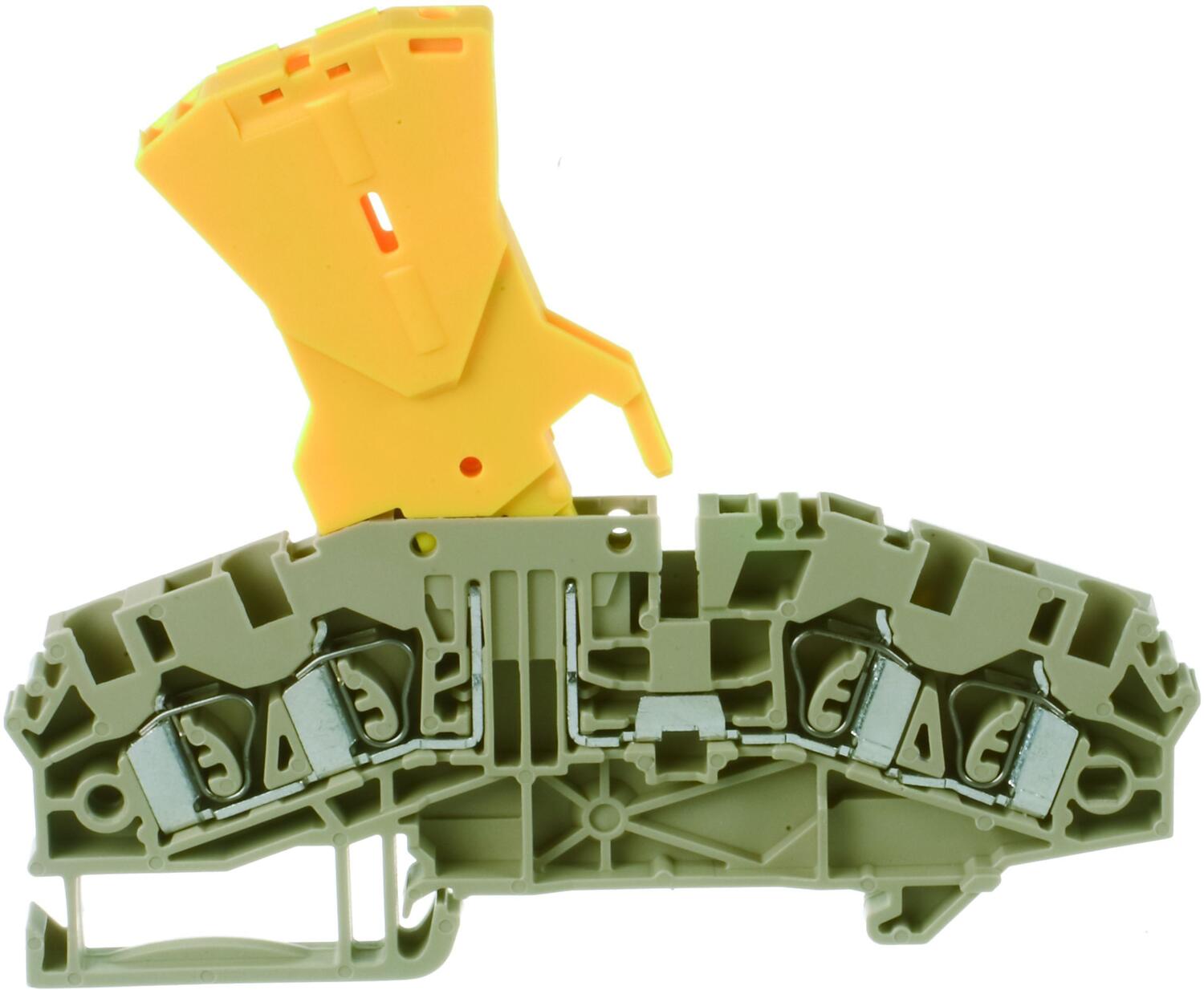

Sulakeliitin, ZTRK, vihreä
Sulakeliitin, ZTRK 2,5/4A/ZS BG
Tuotenumero:
3626.2 Kopioitu!
2,5 mm²
Beige
18 A
5 x 20 mm
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR
with fuse plug
92,4 mm
5,1 mm
78,7 mm
4
1 kpl
A3
1 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
12
20
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
EN 60947-7-1:2009, EN 60947-7-3:2009
85369010
DE
21 g
100 kpl

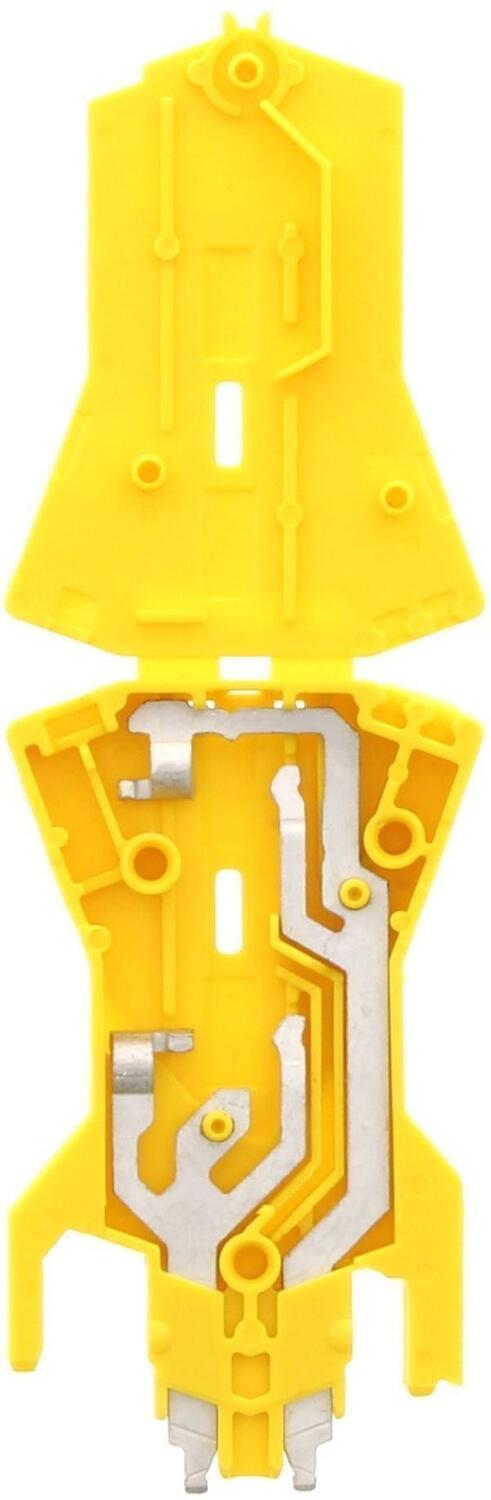

ZS/H0/ZTR
Tuotenumero:
3635.2 Kopioitu!
Keltainen
5 x 20 mm
4 kV
III
3
CSA, CSA US
without status display
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
85369010
DE
6,55 g
20 kpl
