CONTA-CLIP
Maadoitusliittimet - PSL 2,5-6mm²
PSL
Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen maadoitusliitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset maadoitusliittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.
Uudet läpivienti- ja suojamaadoitusliittimet ovat saatavilla kuudella poikkipinta-alalla 1,5 mm² - 16 mm² välillä, 2-, 3- ja 4-johtimisissa liitäntävaihtoehdoissa johtimien pinta-ala voi olla 0,34 mm² - 25 mm². Myös kaksi- ja kolmikerrosliittimet ovat saatavilla tähän uuteen mallistoon.

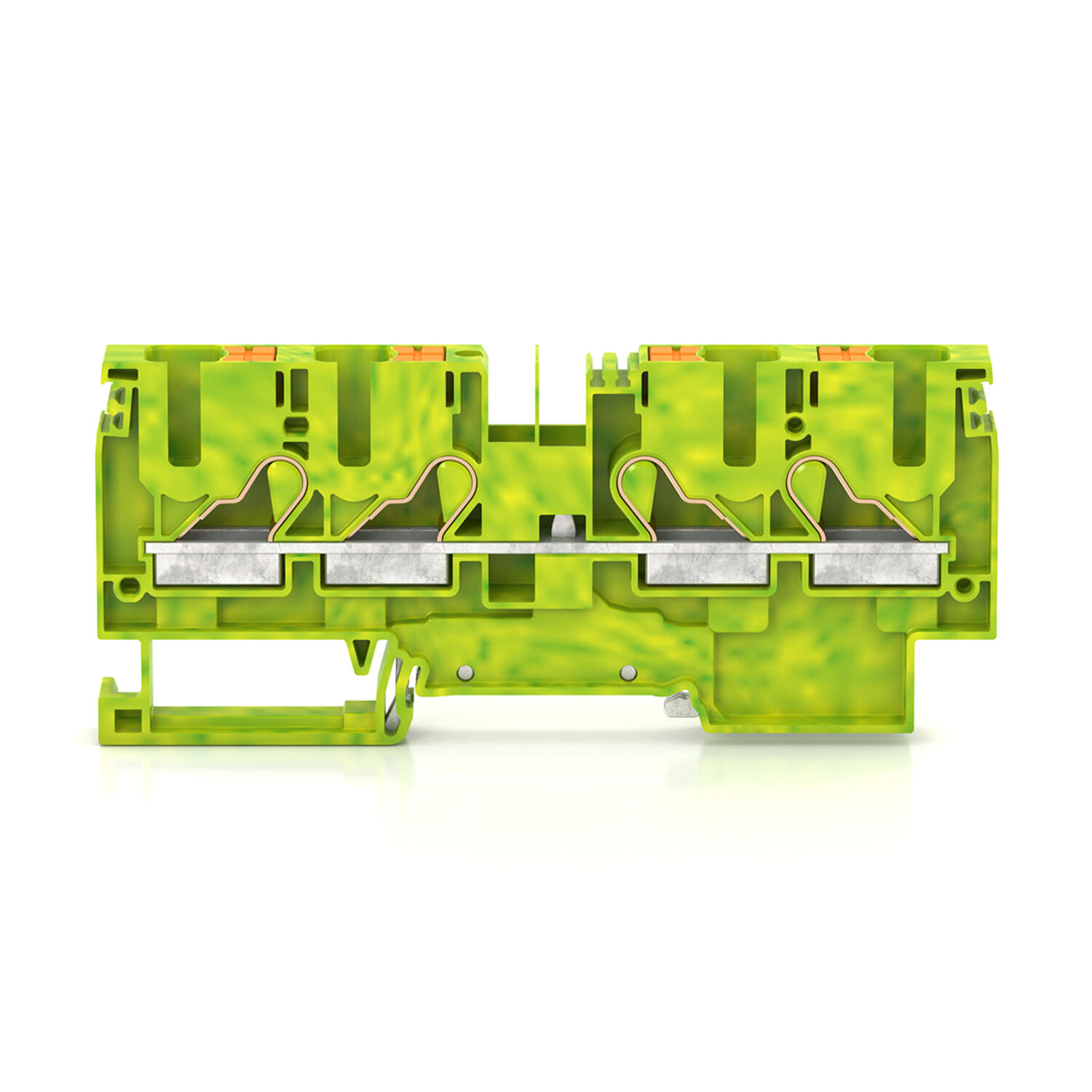

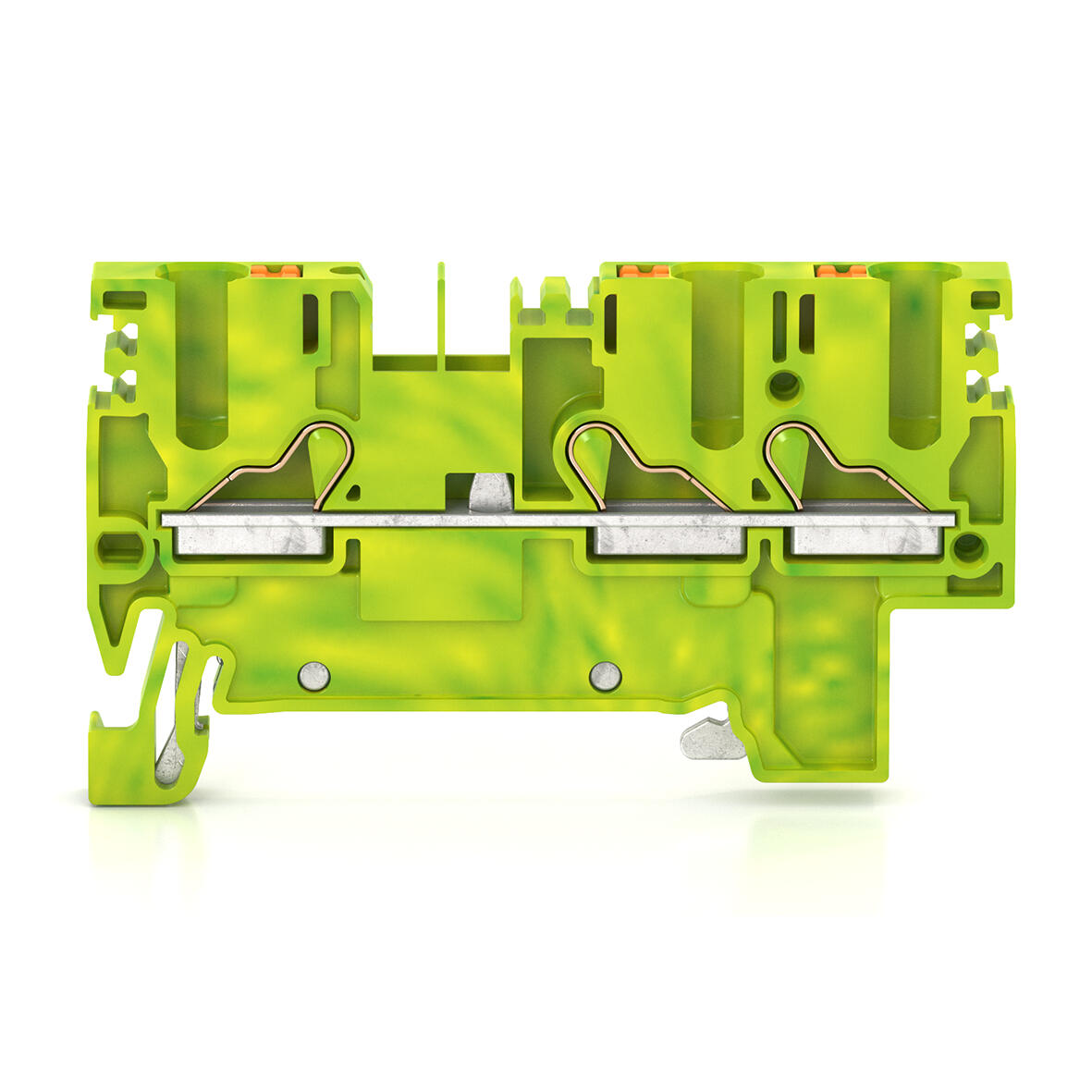

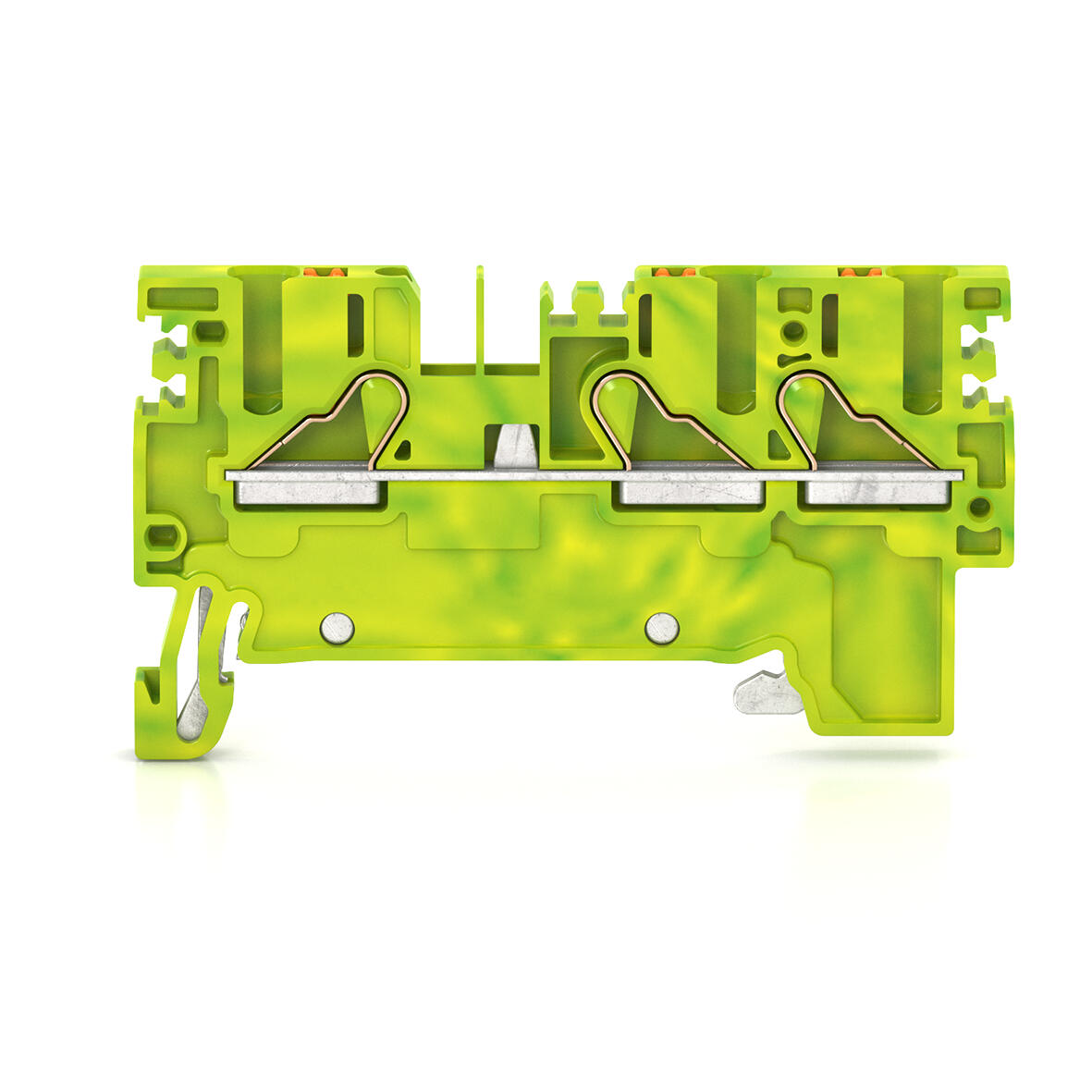

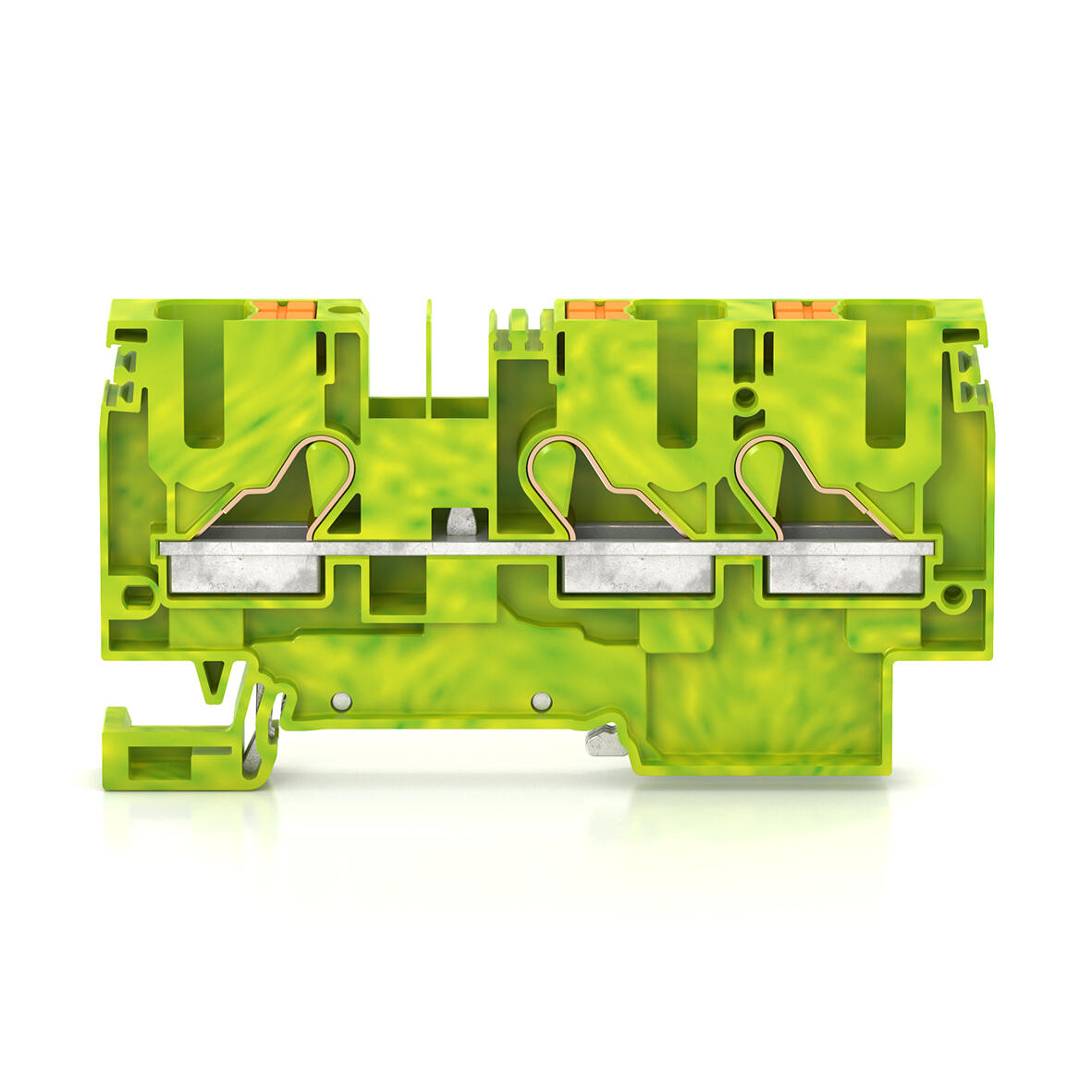

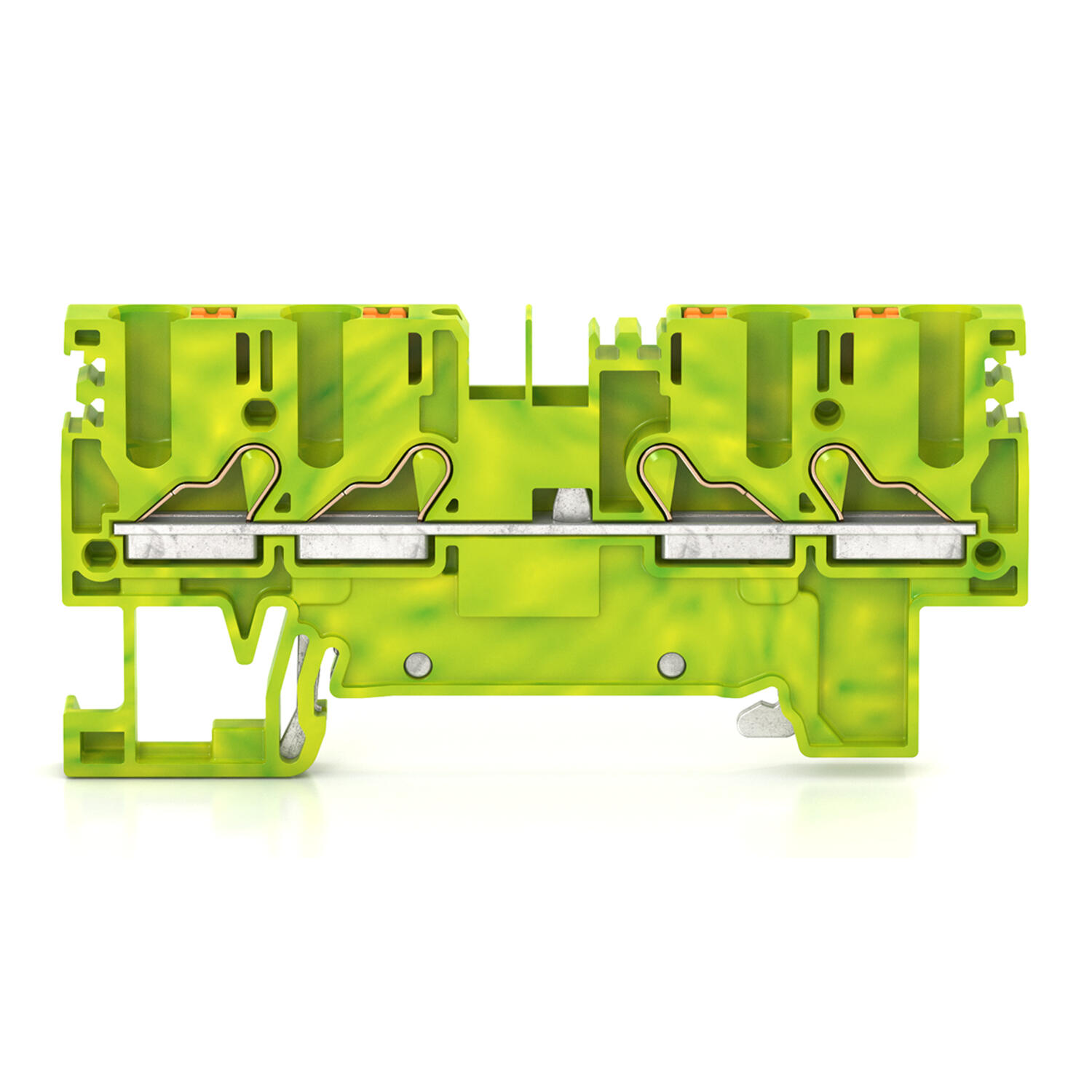

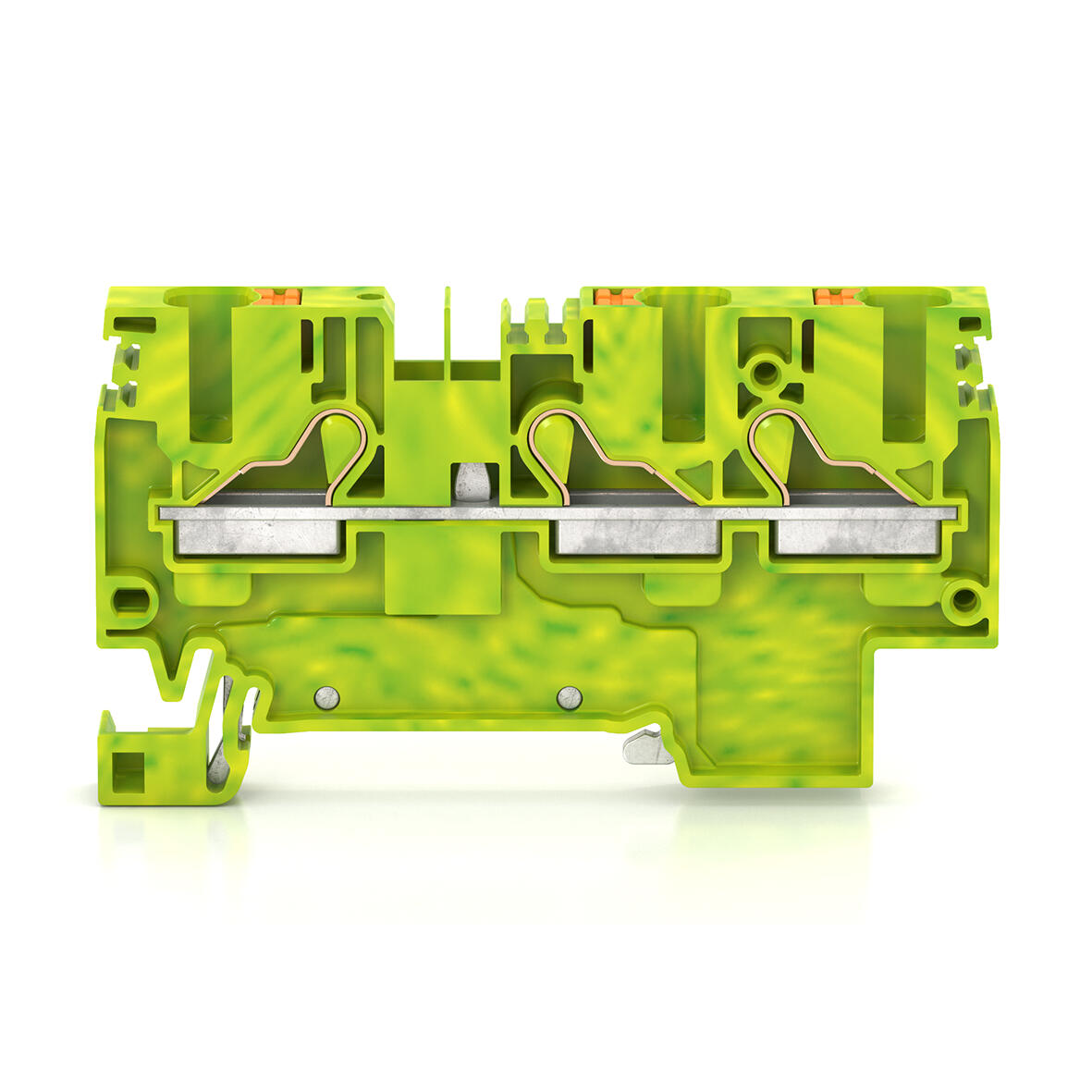

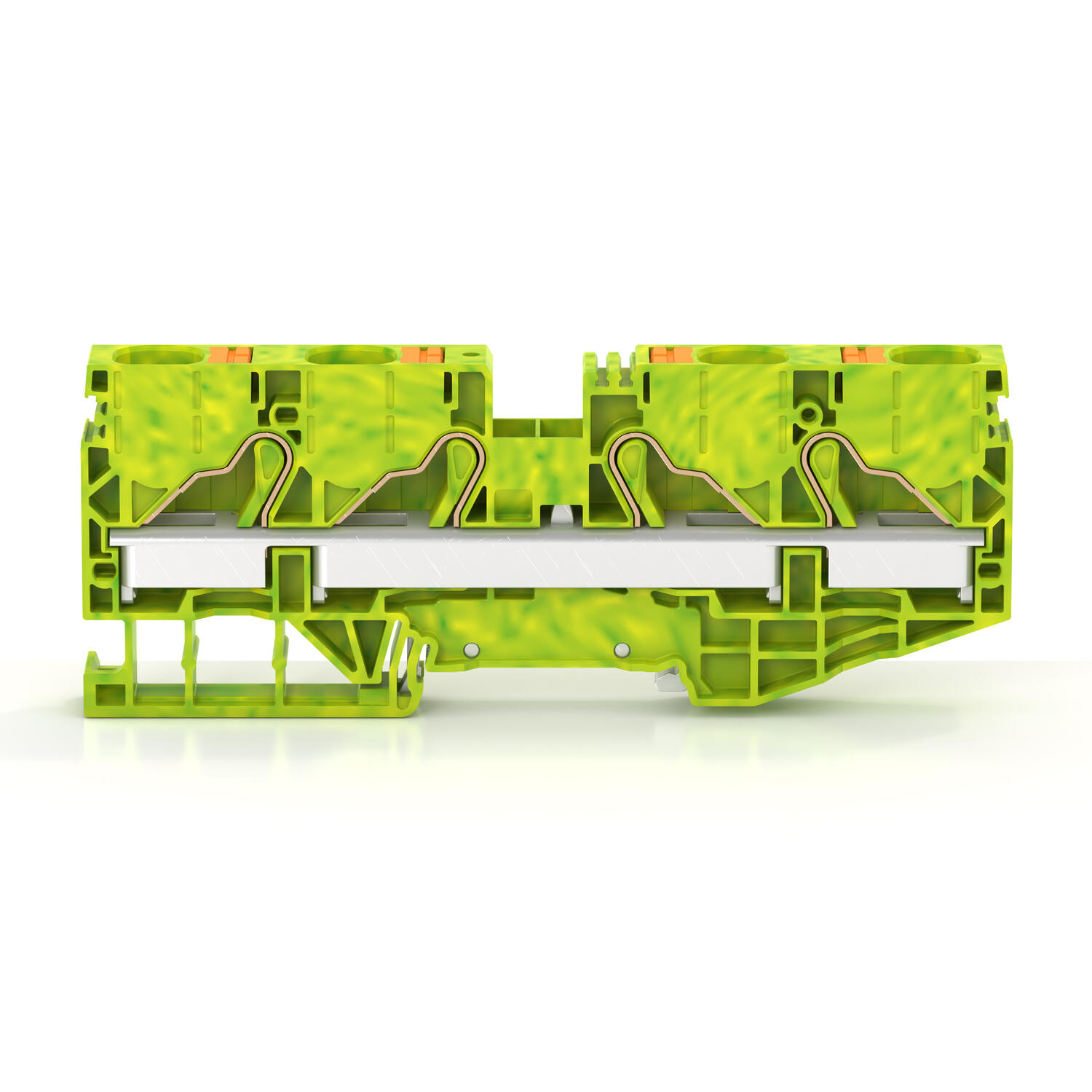

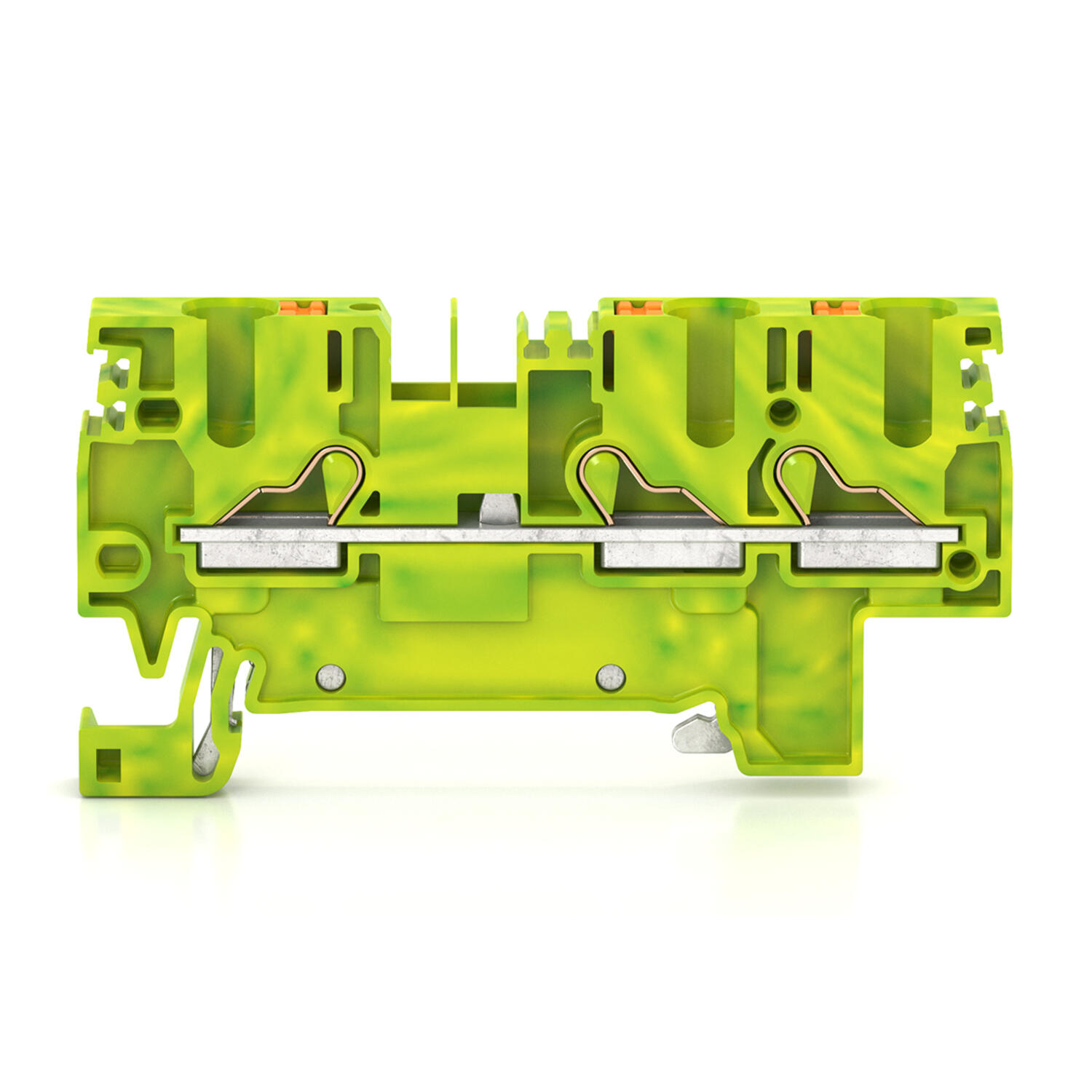

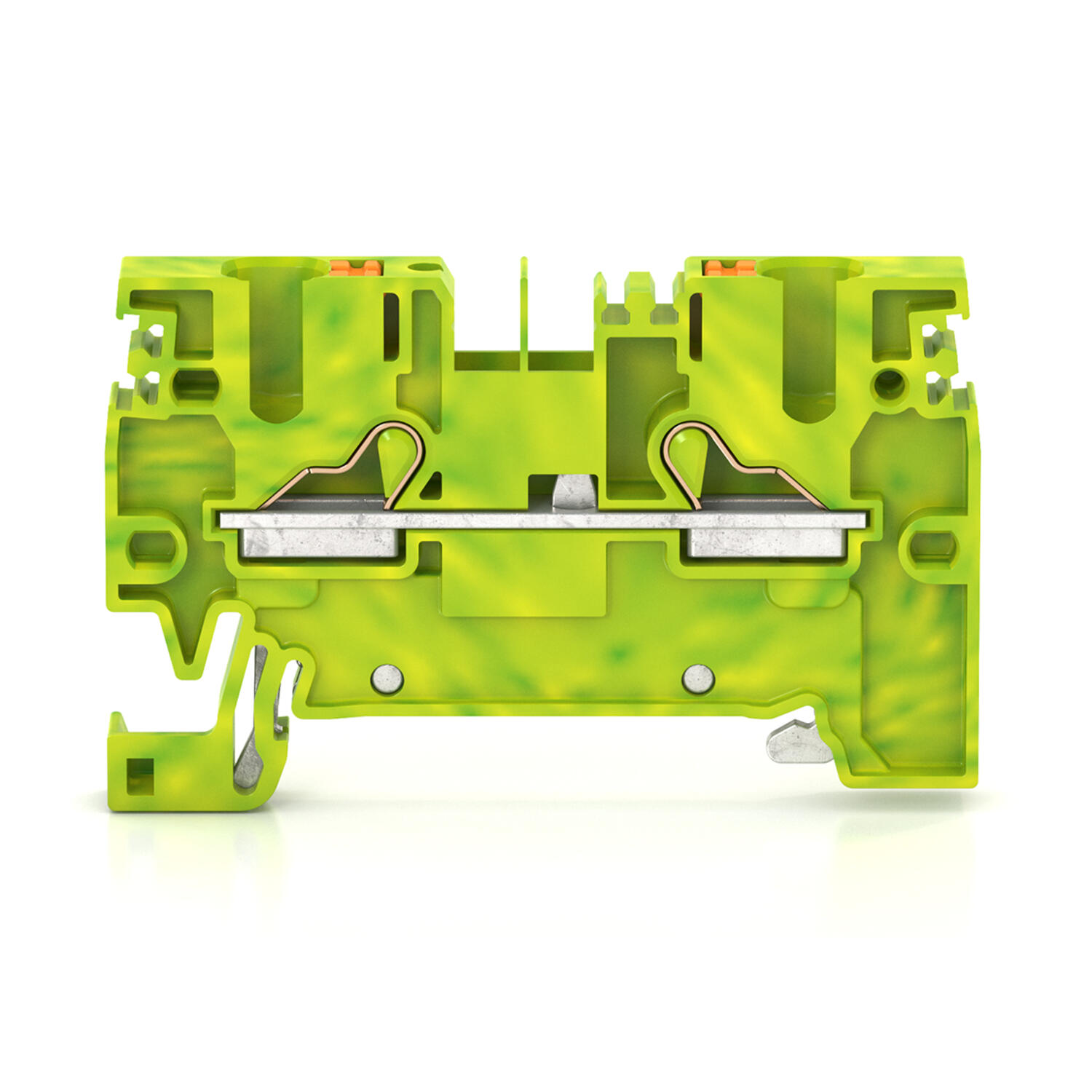

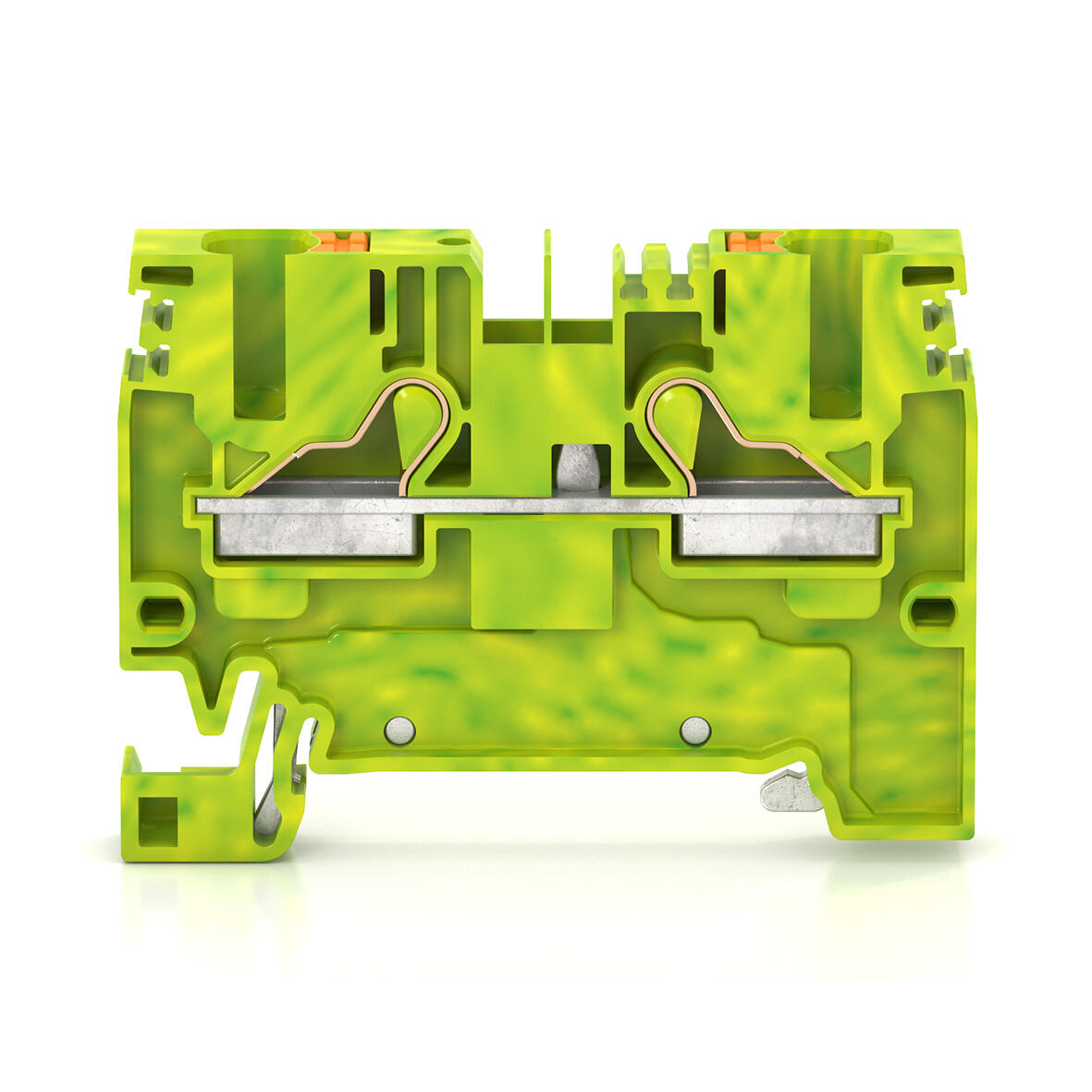

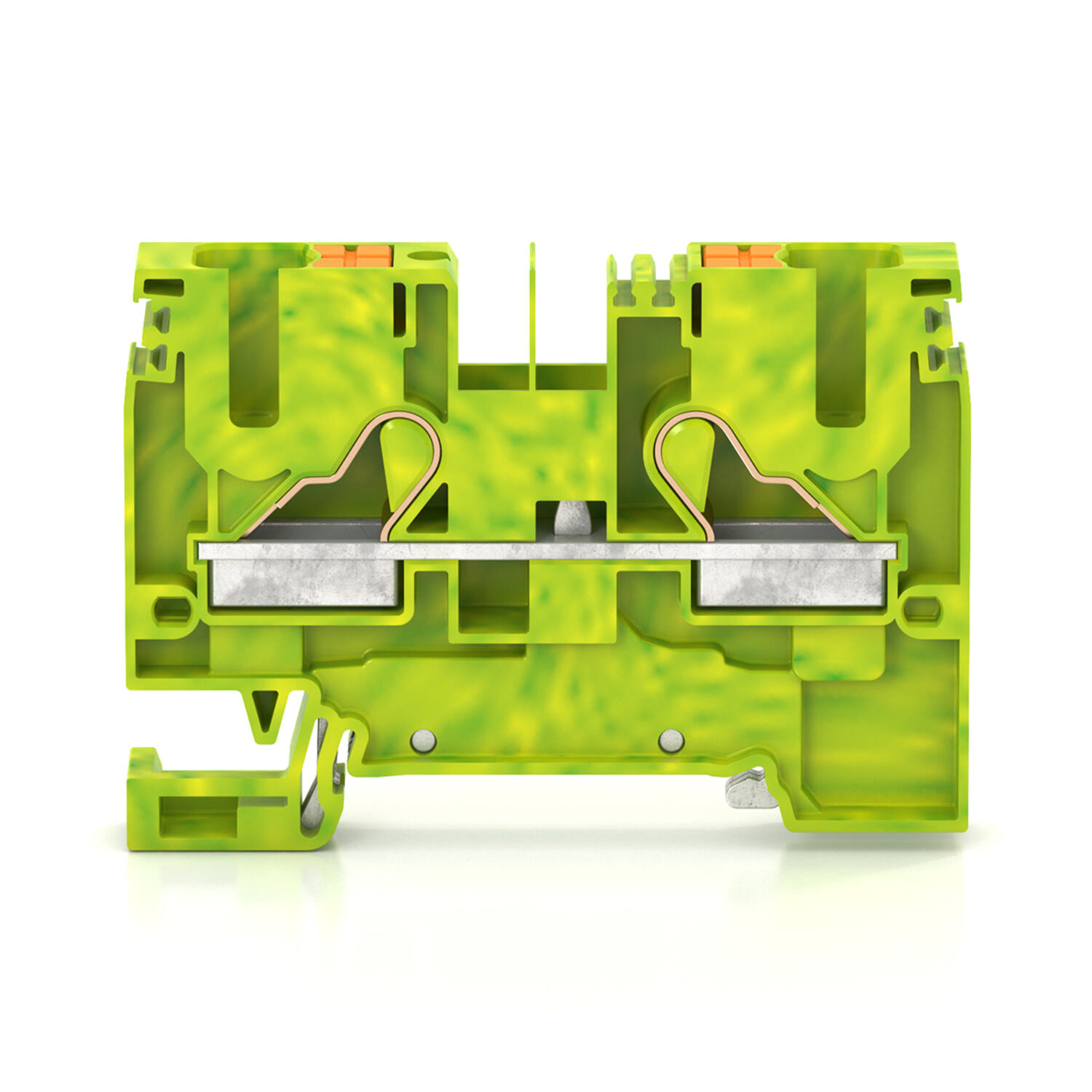

PSL-liittimet ovat DIN-kiskoon kytkettäviä maadoitusliittimiä, saatavilla 2-, 3- ja 4-kytkenpisteellä aina 16mm² nimelliseen johdinkokoon asti.
- Luotettava maadoitus
- 2-, 3- tai 4-kytkentäpistettä
- Pistokemalliset rinnankytkentäpalat
- Mittauspiste
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Johdinala | 1,5 mm² |
| Väri | Vihreä/keltainen |
| Asennus | Asennuskisko TS 35/7.5 |
| Nimellinen impulssijännite | 6 kV |
| Ylijännitekategoria | III |
| Ympäristöluokka | 3 |
Mitat |
|
| Pituus | 45 mm |
| Leveys | 3,5 mm |
| Korkeus TS 35/7.5 | 32 mm |
| Korkeus | 30,5 mm |
Liitännät |
|
| Liitännät | 2 |
| Kerrosten lukumäärä | 1 kpl |
| Mitat standardin EN 60947-1 mukaisesti | A1 |
| Rinnankytkentäkanavien lukumäärä | 1 kpl |
| Poikkipinta-ala, yksisäikeinenjohdin min. | 0,14 mm² |
| Johdinkoko yksisäikeinen, max. | 1,5 mm² |
| Poikkipinta-ala monisäikeinen johdin, max. | 0,14 mm² |
*Invisible Heading* |
|
|---|---|
| Poikkipinta-ala, monisäikeinen johdin max. | 1,5 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, min. | 0,14 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, max. | 1 mm² |
| Nimellinen johdinkoko, min. | 26 AWG |
| Nimellinen poikkipinta-ala, max. | 14 AWG |
| Johtimen kuorintapituus | 10 mm |
Materiaalit |
|
| Eristeen materiaali | Polyamidi 6.6 |
| Paloluokka | UL94-V0 |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 120 °C |
Muita tietoja |
|
| Tullitariffi | 85369010 |
| Alkuperämaa | BG |
| Paino | 5,63 g |
| Pakkauskoko | 50 kpl |
| Number of terminals per level | 2 |
Tuotekuvaus
Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen maadoitusliitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset maadoitusliittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.
Uudet läpivienti- ja suojamaadoitusliittimet ovat saatavilla kuudella poikkipinta-alalla 1,5 mm² - 16 mm² välillä, 2-, 3- ja 4-johtimisissa liitäntävaihtoehdoissa johtimien pinta-ala voi olla 0,34 mm² - 25 mm². Myös kaksi- ja kolmikerrosliittimet ovat saatavilla tähän uuteen mallistoon.
PSL-liittimet ovat DIN-kiskoon kytkettäviä maadoitusliittimiä, saatavilla 2-, 3- ja 4-kytkenpisteellä aina 16mm² nimelliseen johdinkokoon asti.
