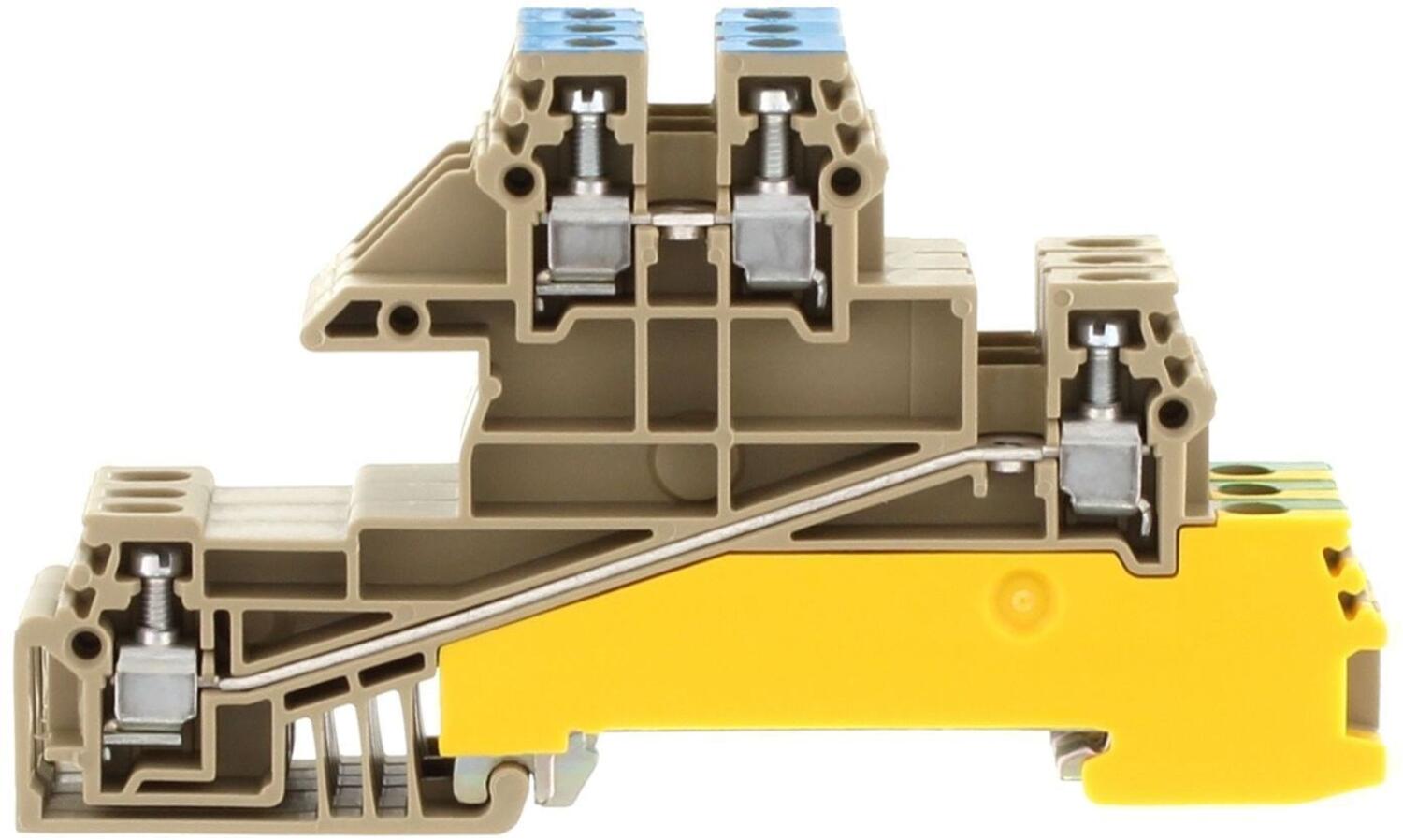

3-johdin asennusliittimet - DLIS

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.



Lue lisää
  • Materiaali polyamidi 6.6 - UL94-V2
  • Käyttölämpötila -40°C...+105°C
  • Värikoodatut liittimet
  • Liittimet maadoittavalla alimmalla tasolla ja N-kiskokytkennällä

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Beige
Nimellisjännite IEC 400 V
Nimellisvirta IEC 24 A
Asennus TS 35/7,5
Nimellinen impulssijännite 4 kV
Ylijännitekategoria III
Ympäristöluokka 3

Mitat
Pituus 90,5 mm
Leveys 6 mm
Korkeus TS 35/7.5 53 mm

Liitännät
Liitännät 4
Erityisliitännät Busbar 10 x 3mm
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²

*Invisible Heading*
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 22
Nimellinen johtimen poikkipinta-ala (AWG) 14
Johtimen kuorintapituus 8 mm
Ruuvin koko M 2,5
Ruuvin tyyppi Uritettu
Min. vääntömomentti 0,4
Max. vääntömomentti 0,8

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V2
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 105 °C

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 26,8 g
Pakkauskoko 50 kpl
Type of terminal Ruuviliittimet, DIN-kiskoliittimet

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Partex PPT
Tuoteuutiset

PPT – joustava halogeenivapaa kaapelimerkki

Partex PPT on uuden sukupolven lippumerkki, joka on suunniteltu nopeuttamaan asennustyötä ja kestämään vaativimmissakin olosuhteissa.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Auer Signal RDMOL lentoestevalo
Tuoteuutiset

Matalan intensiteetin lentoestevalot Auer Signalilta

Uuden lentoestevalon sertifioinnit tekevät siitä joustavan valinnan jopa 45 metrin korkuisten rakenteiden ja esteiden merkitsemiseen.

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

Opi lisää ATEX-tuotteista
Tuki

ATEX - Räjähdyssuojaus vaarallisissa ympäristöissä

Teollisuusympäristöissä tapahtuvat räjähdykset voivat aiheuttaa vakavia vahinkoja sekä ihmisille että omaisuudelle. ATEX varmistaa, että sekä laitteet että työprosessit on suunniteltu minimoimaan nämä riskit ja luomaan turvallinen työympäristö.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Erityisliitännät Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Tullitariffi Alkuperämaa Paino Pakkauskoko Type of terminal Hinta
Yhdistelmäliitin DLIS 2,5 L BG

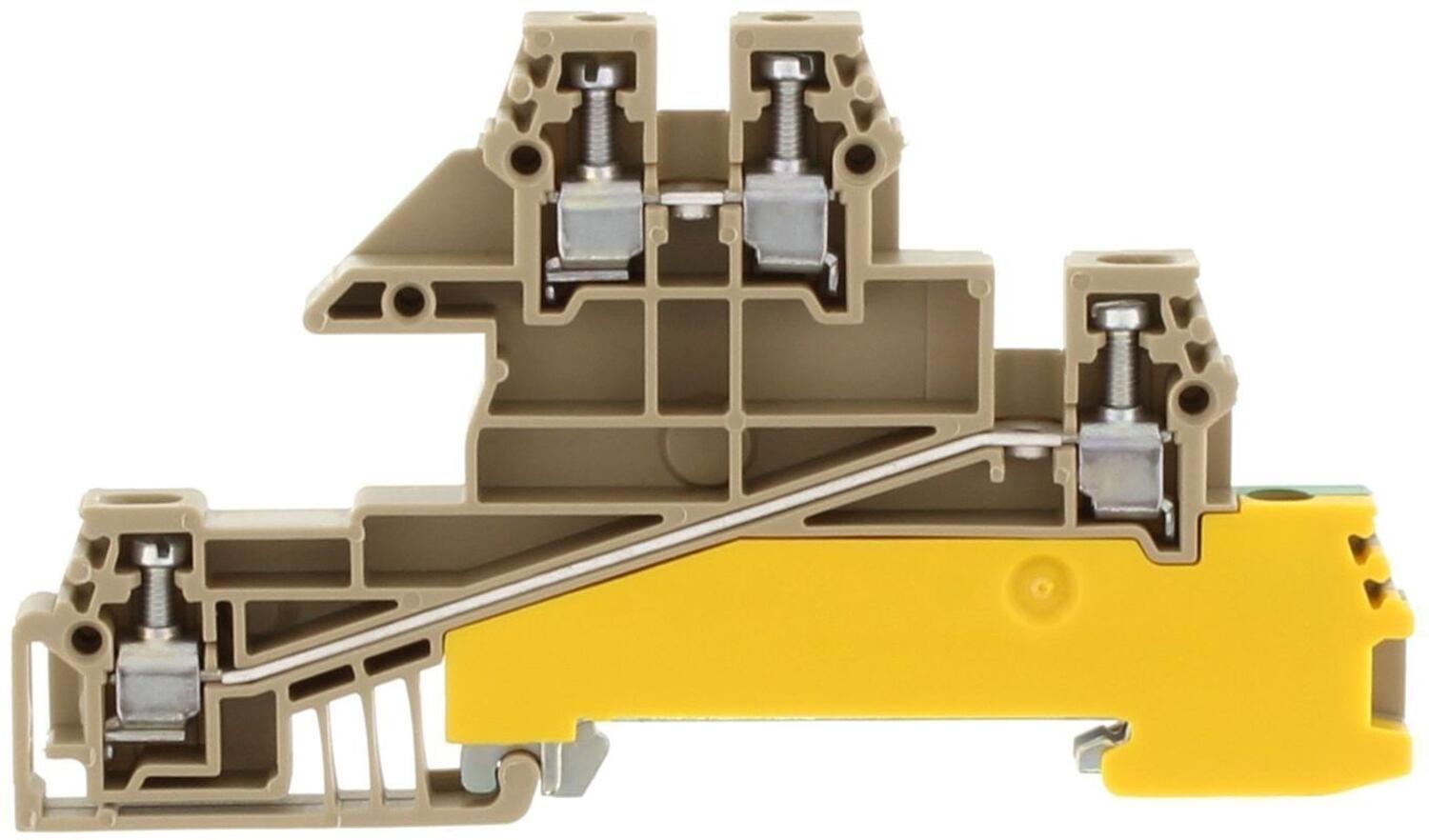

Yhdistelmäliitin, DLIS 2,5 PE/L/NT BG
Tuotenumero:
1410.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
4
Busbar 10 x 3mm
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
CZ
26,8 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

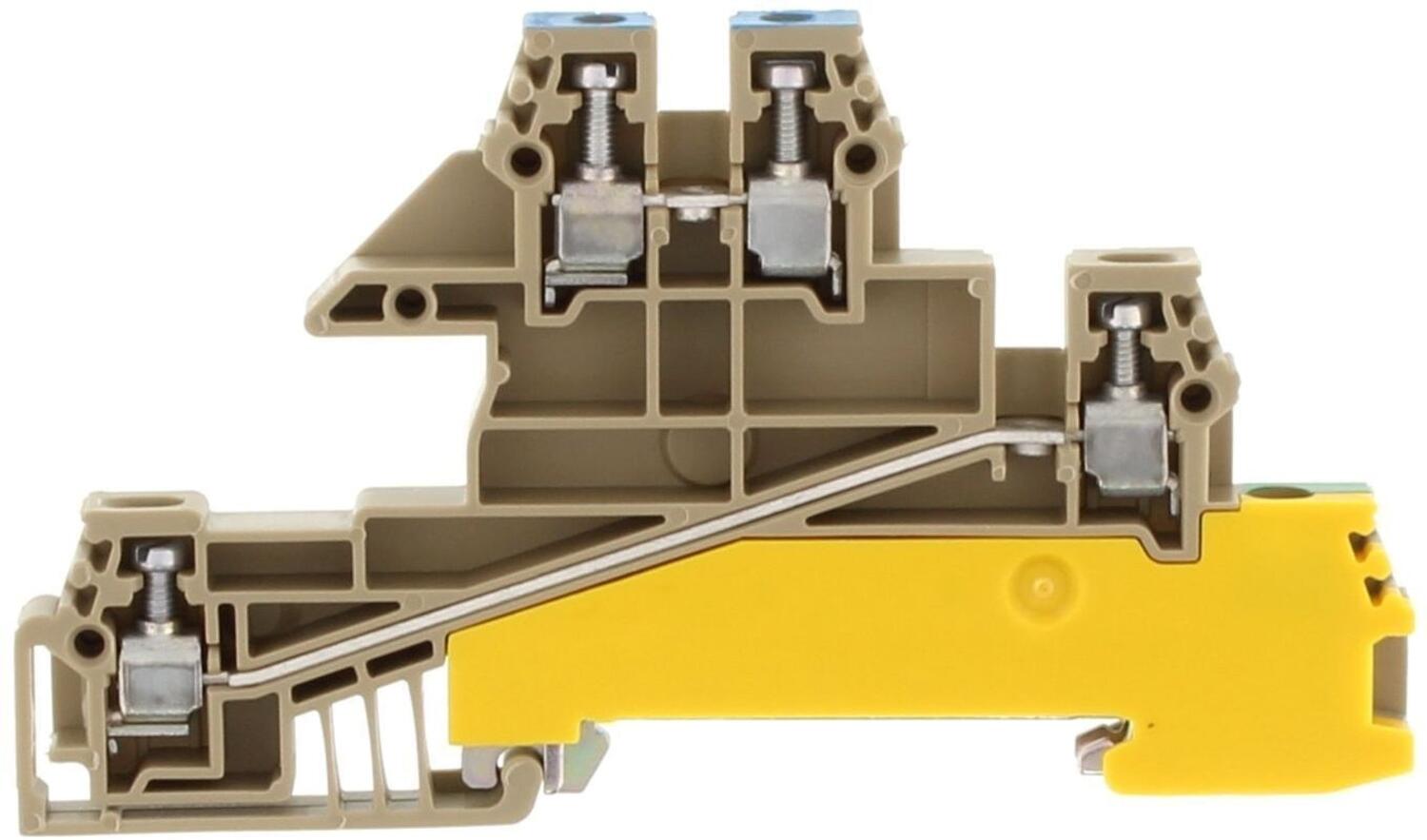

Yhdistelmäliitin, DLIS 2,5 PE/L/N BG
Tuotenumero:
1411.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
5
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
CZ
24,08 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

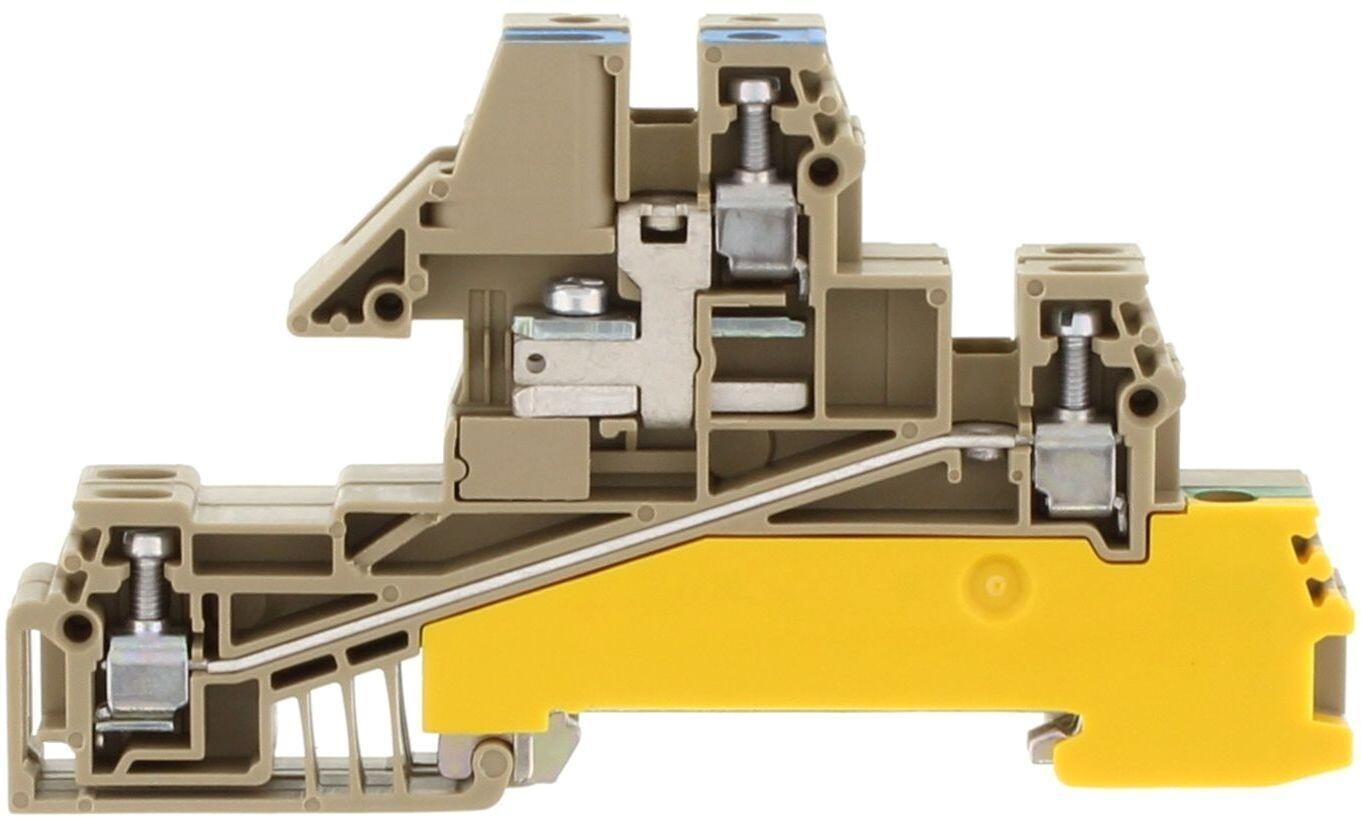

Yhdistelmäliitin, DLIS 2,5 PE/L/L BG
Tuotenumero:
1412.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
5
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
CZ
24,08 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

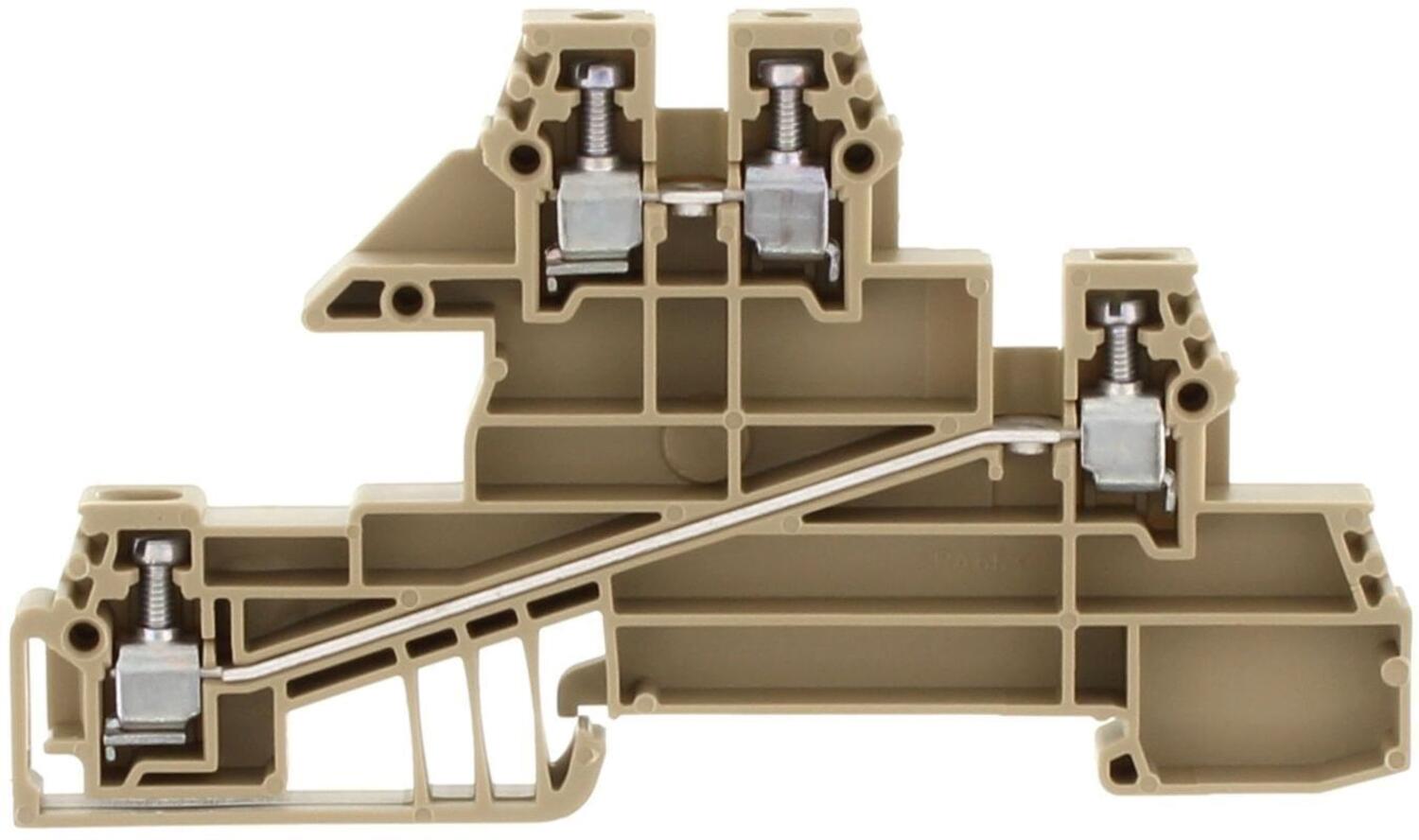

Yhdistelmäliitin, DLIS 2,5 L/N BG
Tuotenumero:
1413.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
4
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
14,04 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG
Yhdistelmäliitin, DLIS 2,5 L/L BG
Tuotenumero:
1414.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
4
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
CZ
14,04 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

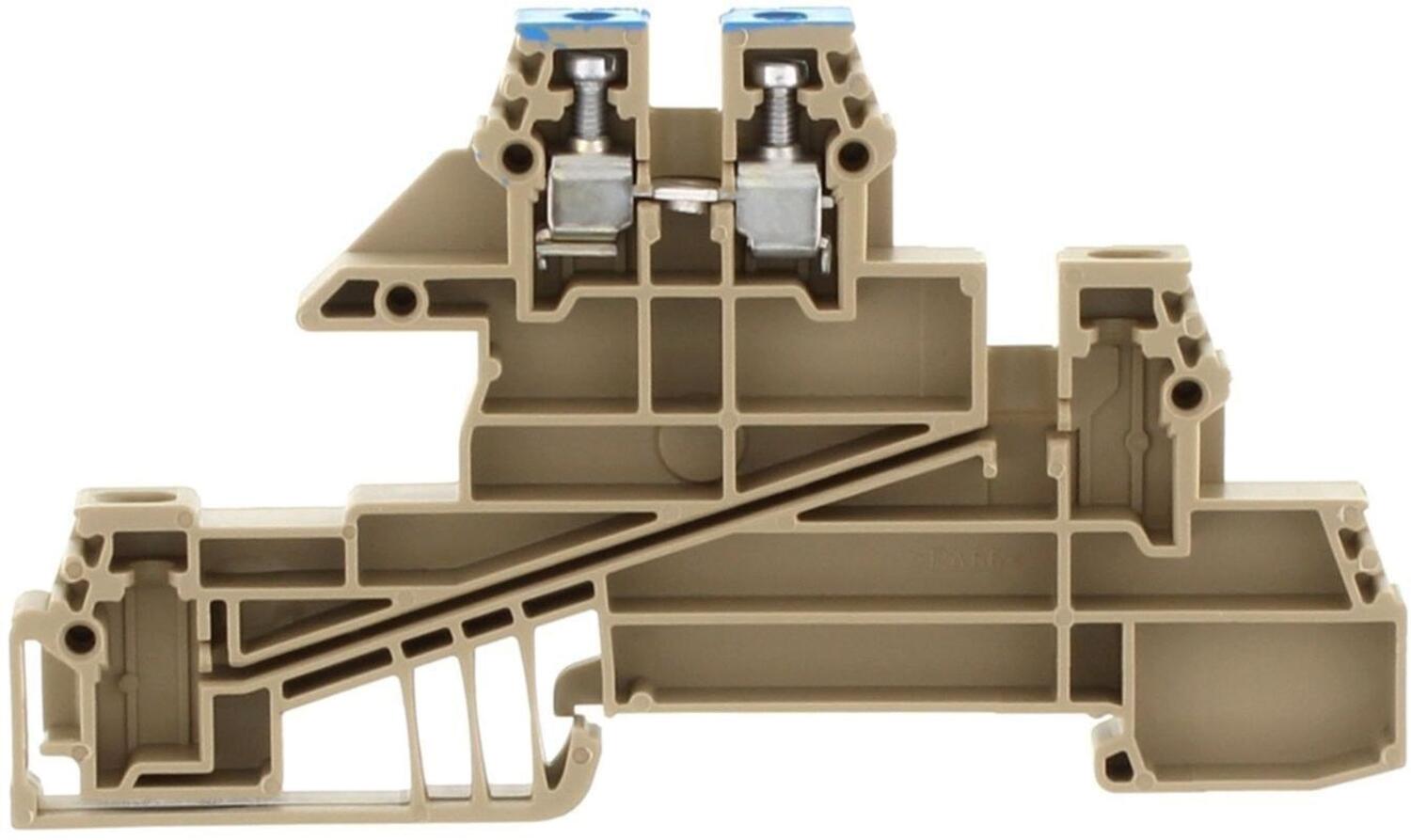

Yhdistelmäliitin, DLIS 2,5 N BG
Tuotenumero:
1415.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
2
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
10,76 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

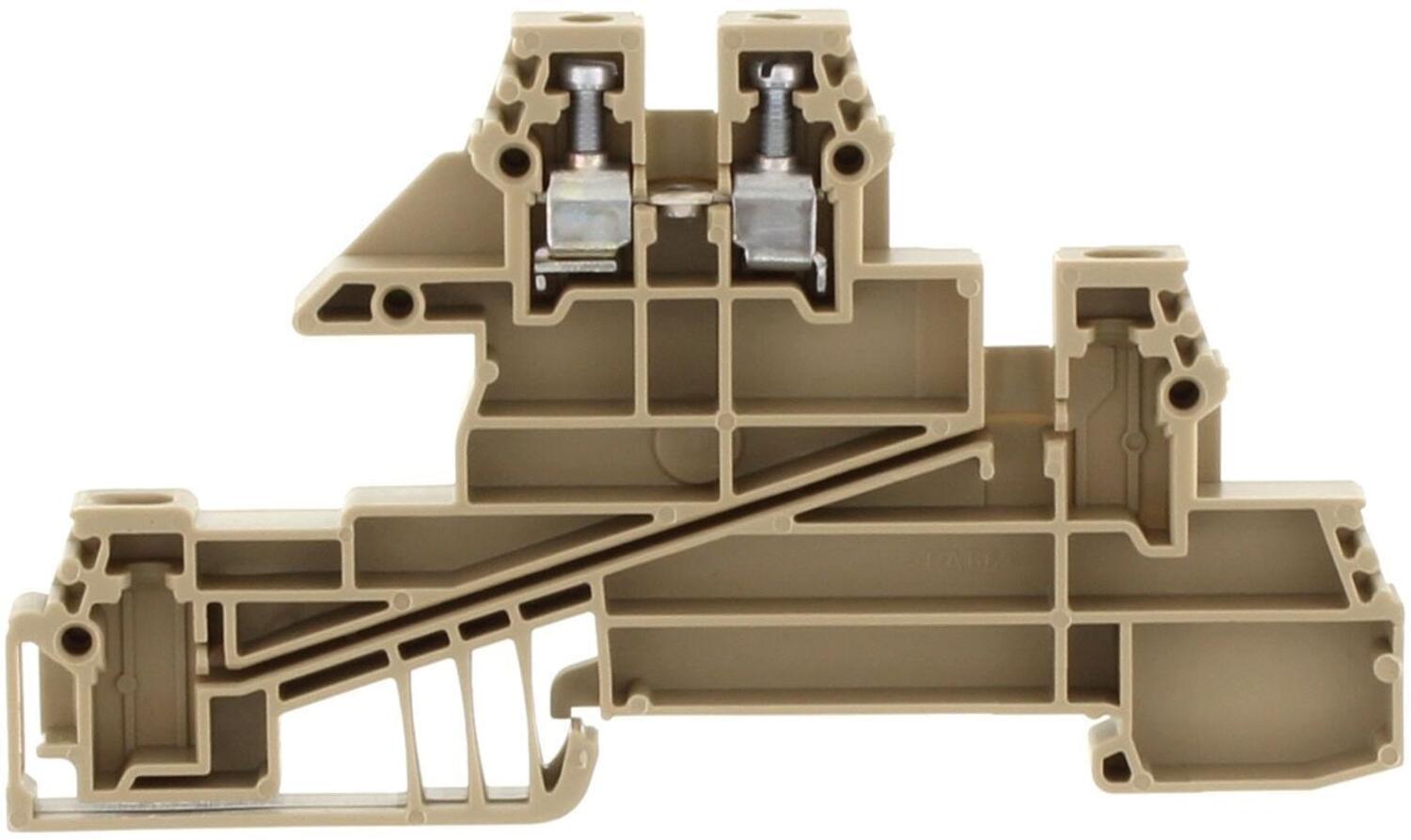

Yhdistelmäliitin, DLIS 2,5 L BG
Tuotenumero:
1416.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
6 mm
53 mm
2
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
10,76 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG
Yhdistelmäliitin, DLIS 2,5 B-W BG
Tuotenumero:
1446.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
block for AC application
90,5 mm
18 mm
53 mm
12
Busbar 10 x 3mm
A3
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
80,43 g
16 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG
Yhdistelmäliitin, DLIS 2,5 B-D BG
Tuotenumero:
1447.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
block for 3-phase application
90,5 mm
12 mm
53 mm
8
Busbar 10 x 3mm
A3
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
41,44 g
25 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

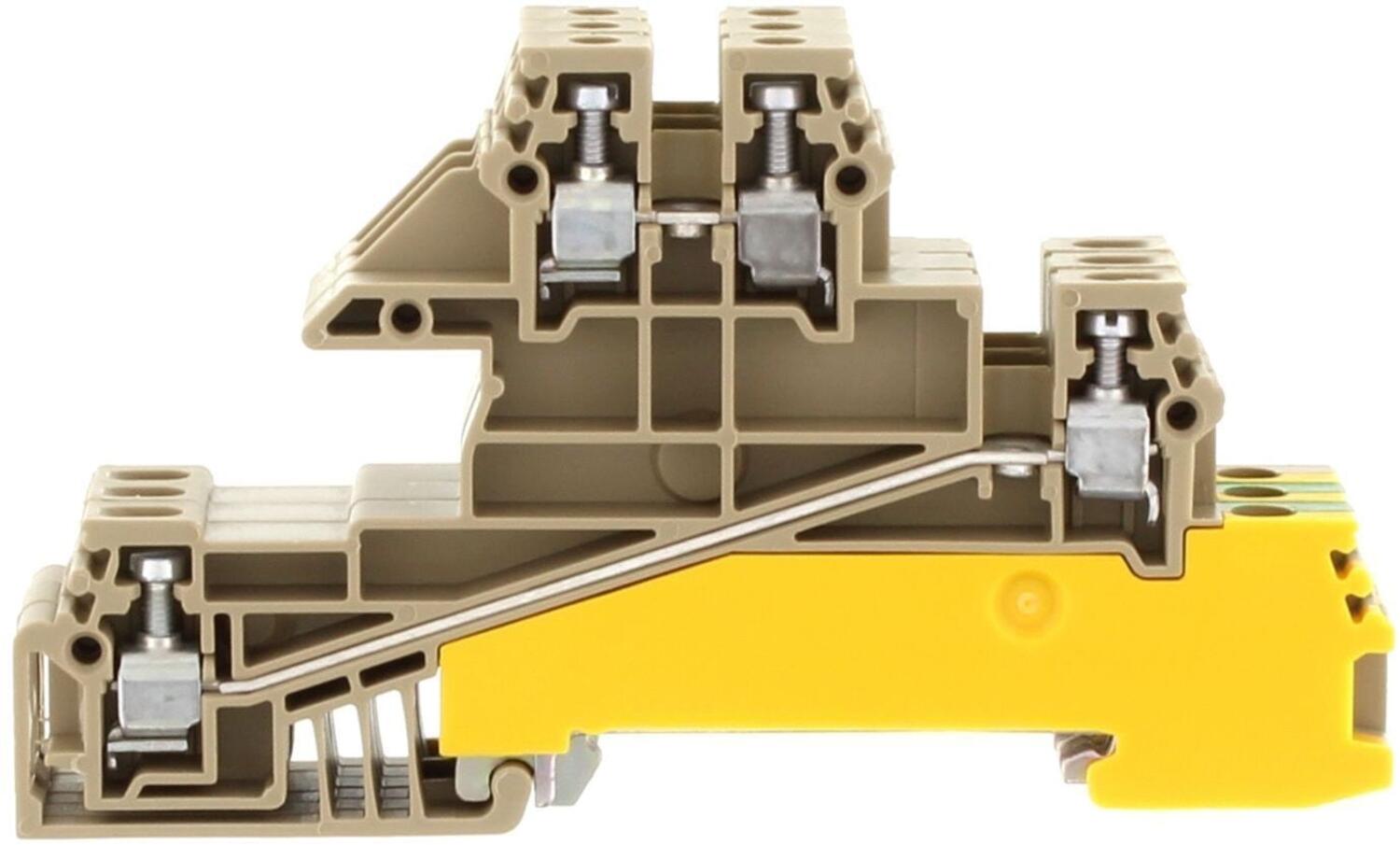

Yhdistelmäliitin, DLIS 2,5 B-3L/3N/3PE BG
Tuotenumero:
2715.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
block for AC application
90,5 mm
18 mm
53 mm
15
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
69,27 g
16 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG
Yhdistelmäliitin, DLIS 2,5 B-3L/N/PE BG
Tuotenumero:
2716.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
block for 3-phase application
90,5 mm
18 mm
53 mm
9
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
48,04 g
25 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG

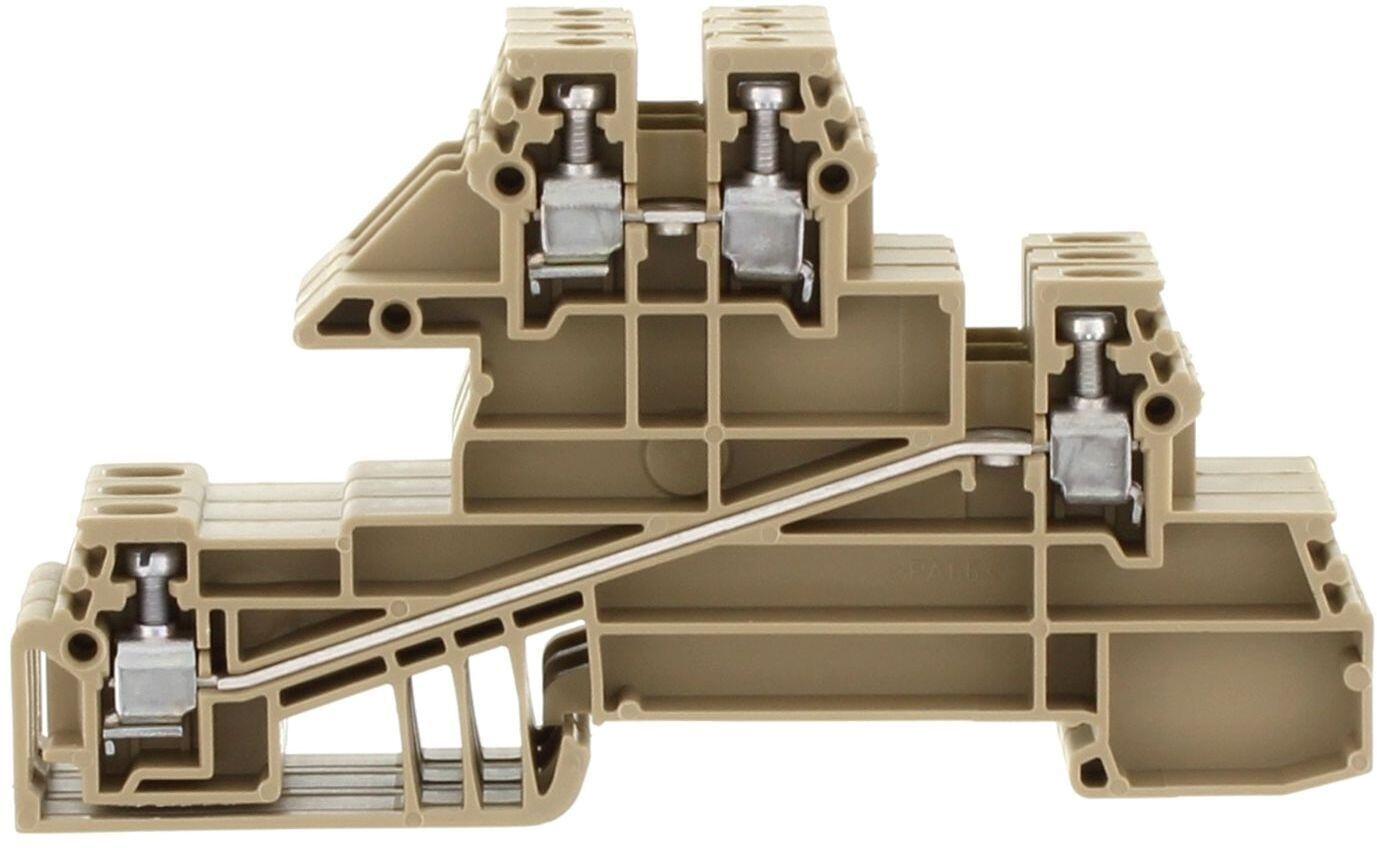

Yhdistelmäliitin, DLIS 2,5 B-6L BG
Tuotenumero:
2717.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
18 mm
53 mm
12
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
42,23 g
16 kpl
Ruuviliittimet, DIN-kiskoliittimet
Yhdistelmäliitin DLIS 2,5 L BG
Yhdistelmäliitin, DLIS 2,5 B-6L/3PE BG
Tuotenumero:
2718.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
4 kV
III
3
90,5 mm
18 mm
53 mm
15
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
8 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
85369010
DE
72,23 g
16 kpl
Ruuviliittimet, DIN-kiskoliittimet
