CONTA-CLIP

Katkaisuliittimet

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.

Lue lisää
  • Ruuviliittimet
  • Koestuspistokevaihtoehdot
  • Materiaali polyamidi 6.6 - UL94-V2
  • Käyttölämpötila -40°C...+105°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 4 mm²
Väri Beige
Nimellisjännite IEC 500 V
Nimellisvirta IEC 6,3 A
Asennus TS 35/7,5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät CSA, CSA US
Lisätiedot with contact sleeve

Mitat
Pituus 49 mm
Leveys 8 mm
Korkeus TS 35/7.5 39 mm
Korkeus TS 32 73,3 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A4
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 22
Nimellinen johtimen poikkipinta-ala (AWG) 12
Johtimen kuorintapituus 9 mm
Ruuvin koko M 3
Ruuvin tyyppi Uritettu
Min. vääntömomentti 0,5
Max. vääntömomentti 1

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V2
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 105 °C

Hyväksynnät
Nimellisjännite CSA 500 V
Nimellisvirta CSA 6,3 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 500 V
Nimellisjännite CSAus 6,3 A
CSAus standardi UL 1059

Muita tietoja
Tullitariffi 85369010
Alkuperämaa DE
Paino 13,18 g
Pakkauskoko 100 kpl
Type of terminal Ruuviliittimet, DIN-kiskoliittimet

Tiedostot

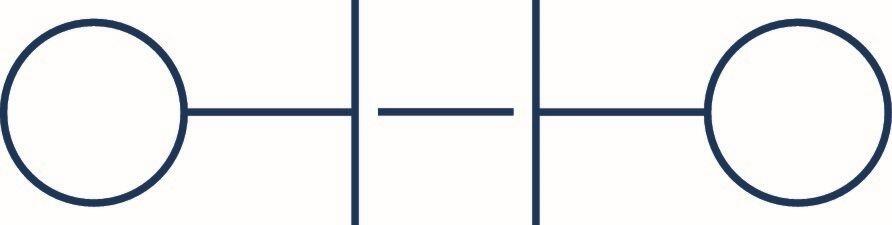

Mitat ja kytkennät

Tuotekuvaus

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Auer smart signaling
Tuoteuutiset

Smart Signaling 50 – Teollisen merkinannon seuraava taso

Auer Signal on julkistanut uuden tuoteperheen, joka vastaa kasvavaan kysyntään entistä kehittyneemmille merkinantolaitteille joiden luotettavuus on ensisijaisen tärkeää.

Conta-Clip kaapeliläpivienti
Tuoteuutiset

Kaikki kulmat hallinnassa 90 asteen kaapeliläpivientijärjestelmällä

Tehokas ja turvallinen kaapeliläpivienti on keskeinen tekijä teollisuus- ja sähköasennuksissa.

Partner of the year 2024 -palkinto
Yleistä

OEM on Auer Signalin Vuoden partner 2024!

Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!

Oikean kotelojäähdyttimen valinta laskin
Tuki

Valitse oikea kotelojäähdytin

Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Diodin tyyppi Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Korkeus TS 32 Korkeus TS 15/5.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Type of terminal Nemko standardi Hinta

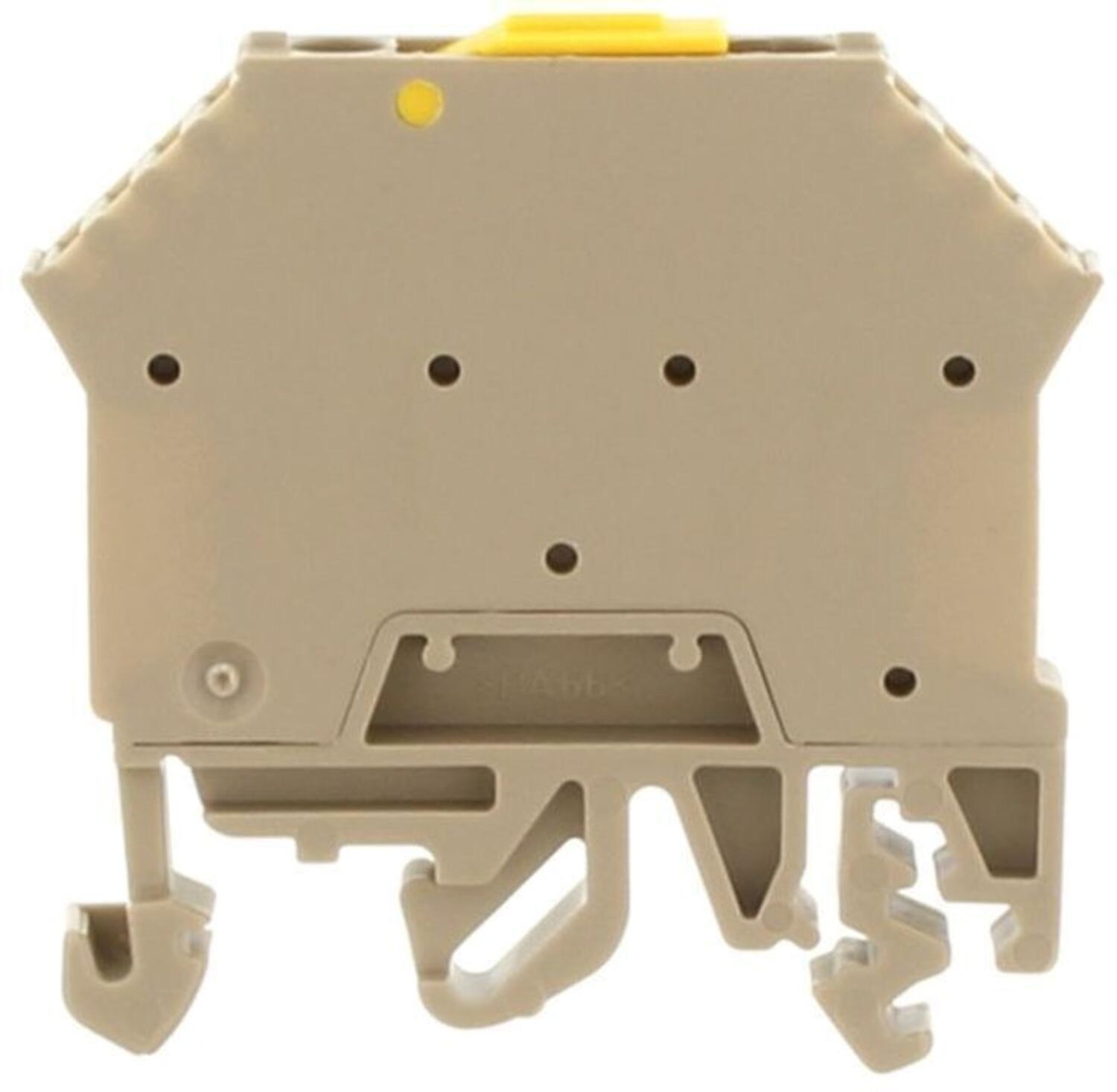

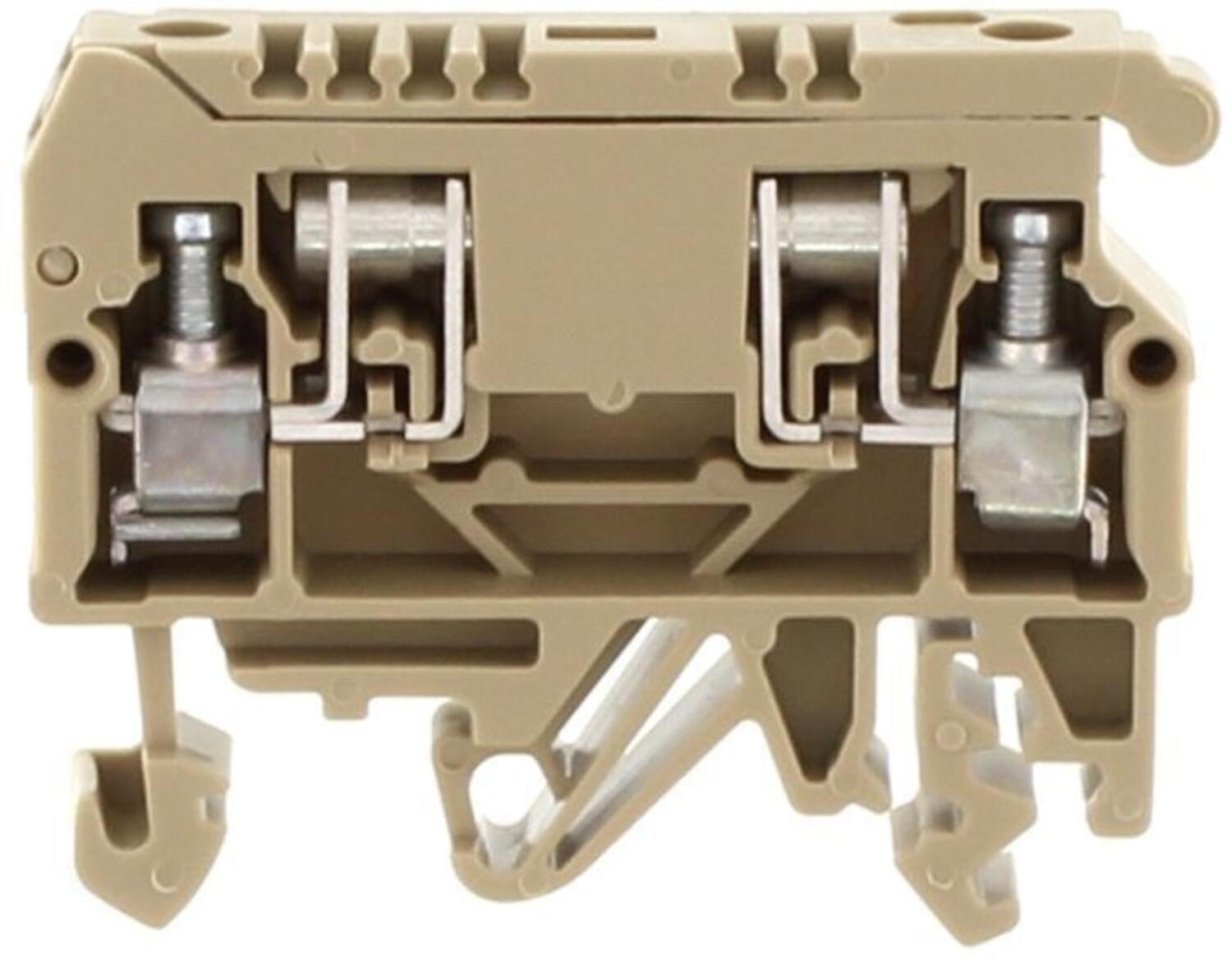

Katkaisuliitin, beige
Sulakeliitin, STK 2/K BG
Tuotenumero:
1381.2 Kopioitu!
4 mm²
Beige
500 V
6,3 A
TS 35/7,5
6 kV
III
3
CSA, CSA US
with contact sleeve
49 mm
8 mm
39 mm
73,3 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
500 V
6,3 A
C22.2 No 158
500 V
6,3 A
UL 1059
85369010
DE
13,18 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet

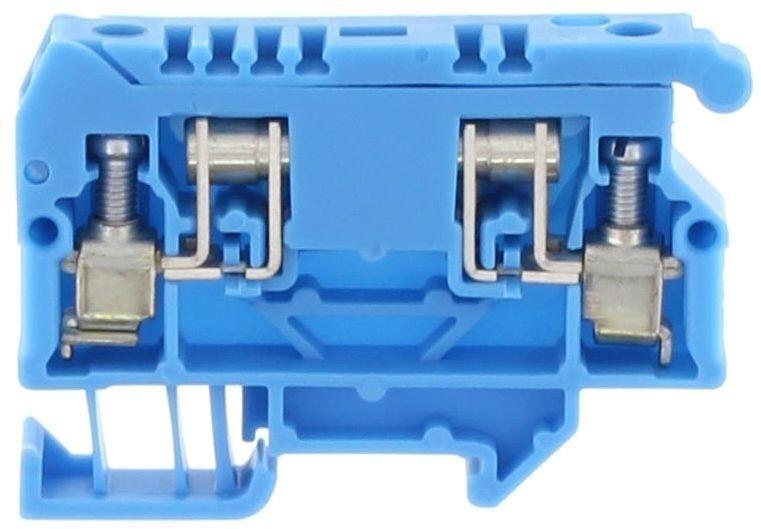

Katkaisuliitin, sininen
Tuotenumero:
1381.5 Kopioitu!
4 mm²
Sininen
500 V
6,3 A
TS 35/7,5
6 kV
III
3
CSA, CSA US
with contact sleeve
49 mm
8 mm
39 mm
73,3 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
500 V
6,3 A
C22.2 No 158
500 V
6,3 A
UL 1059
85369010
DE
13,18 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet

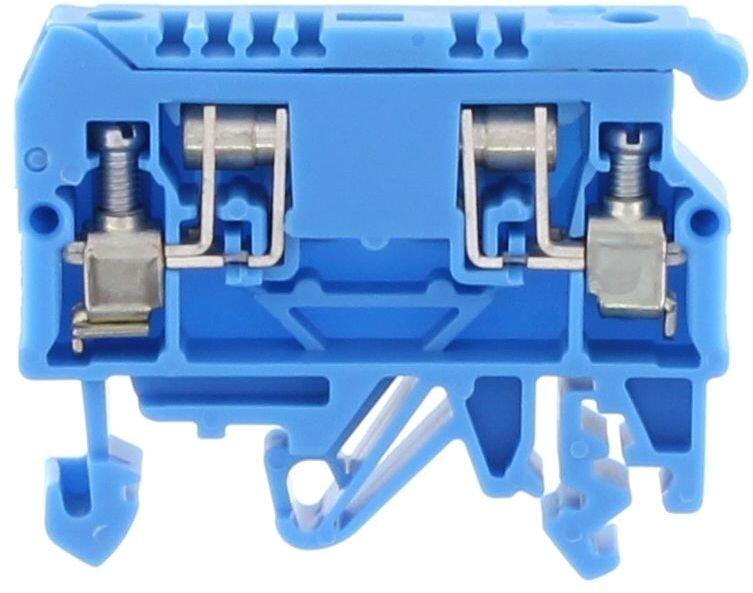

Katkaisuliitin, sininen
Tuotenumero:
1382.2 Kopioitu!
4 mm²
Beige
500 V
6,3 A
TS 15/5,5
6 kV
III
3
CSA, CSA US
with contact sleeve
49 mm
8 mm
34 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
500 V
6,3 A
C22.2 No 158
500 V
6,3 A
UL 1059
85369010
DE
12,26 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
Katkaisuliitin, sininen
Tuotenumero:
1382.5 Kopioitu!
4 mm²
Sininen
500 V
6,3 A
TS 15/5,5
6 kV
III
3
CSA, CSA US
with contact sleeve
49 mm
8 mm
34 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
500 V
6,3 A
C22.2 No 158
500 V
6,3 A
UL 1059
85369010
DE
12,26 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
Katkaisuliitin, beige
Katkaisuliitin, TRK 1,5 BG
Tuotenumero:
1390.2 Kopioitu!
2,5 mm²
Beige
400 V
10 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
with disconnect knife
48 mm
6 mm
48,3 mm
52,8 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
10,73 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2005

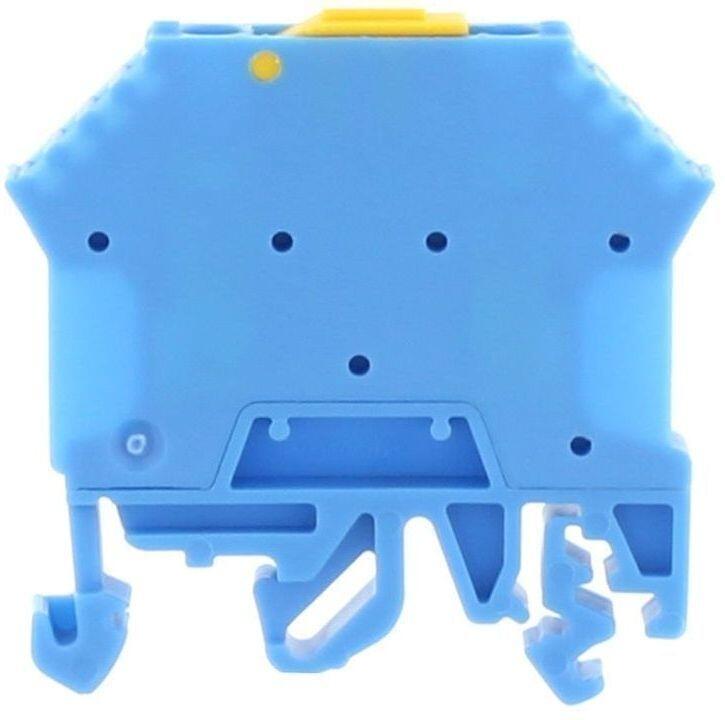

Katkaisuliitin, sininen
Tuotenumero:
1390.5 Kopioitu!
2,5 mm²
Sininen
400 V
10 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
with disconnect knife
48 mm
6 mm
48,3 mm
52,8 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
10,73 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2005
Screw Disconnect
Tuotenumero:
1390.6 Kopioitu!
2,5 mm²
Harmaa
400 V
10 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
with disconnect knife
48 mm
6 mm
48,3 mm
52,8 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
10,73 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2005

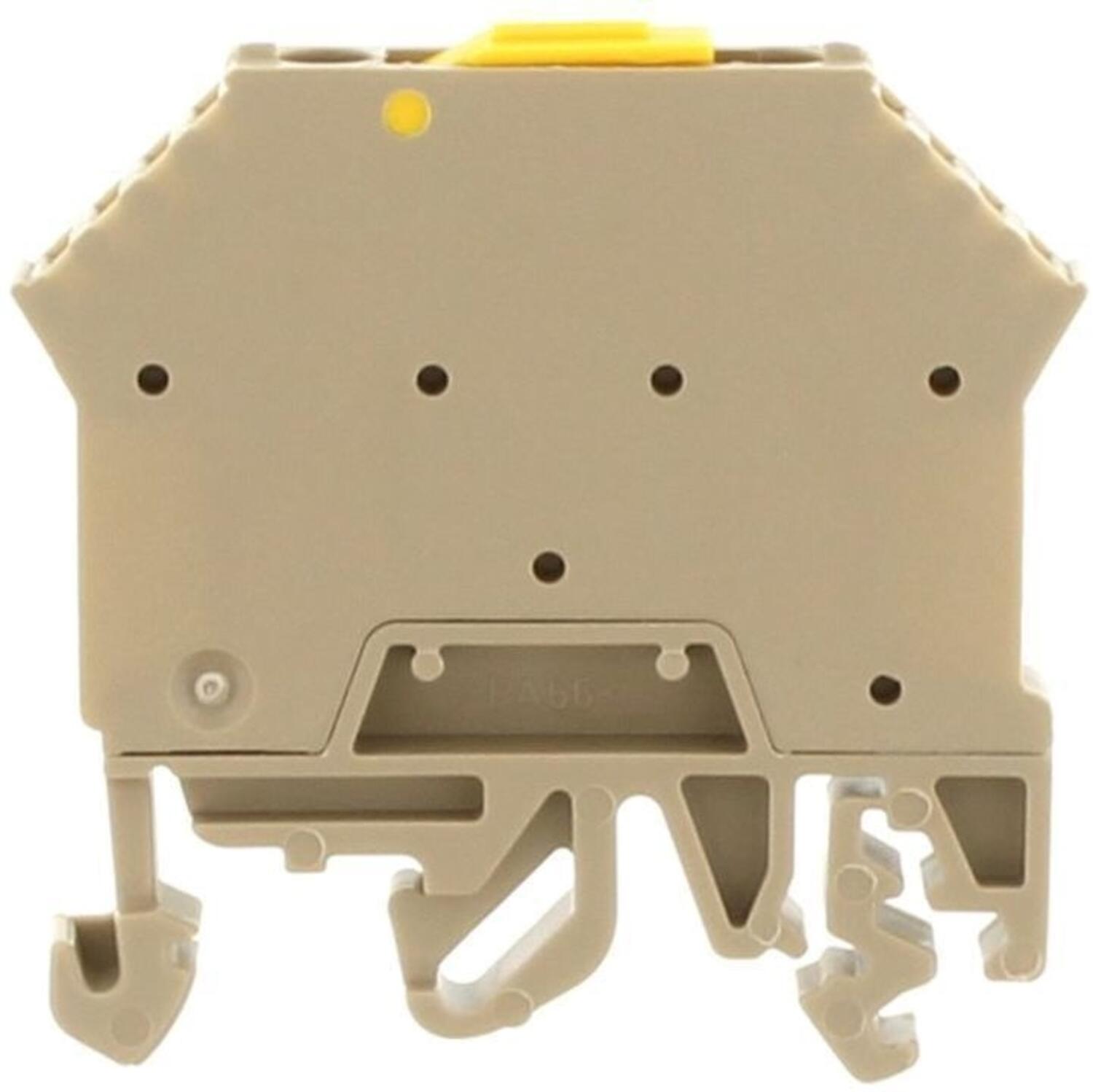

Katkaisuliitin, beige
Tuotenumero:
1391.2 Kopioitu!
2,5 mm²
Beige
400 V
10 A
TS 35/7,5
4 kV
III
3
UL, cUL
with socket screws
48 mm
6 mm
48,3 mm
52,8 mm
2
1 kpl
A4
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
85369010
DE
10,73 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet

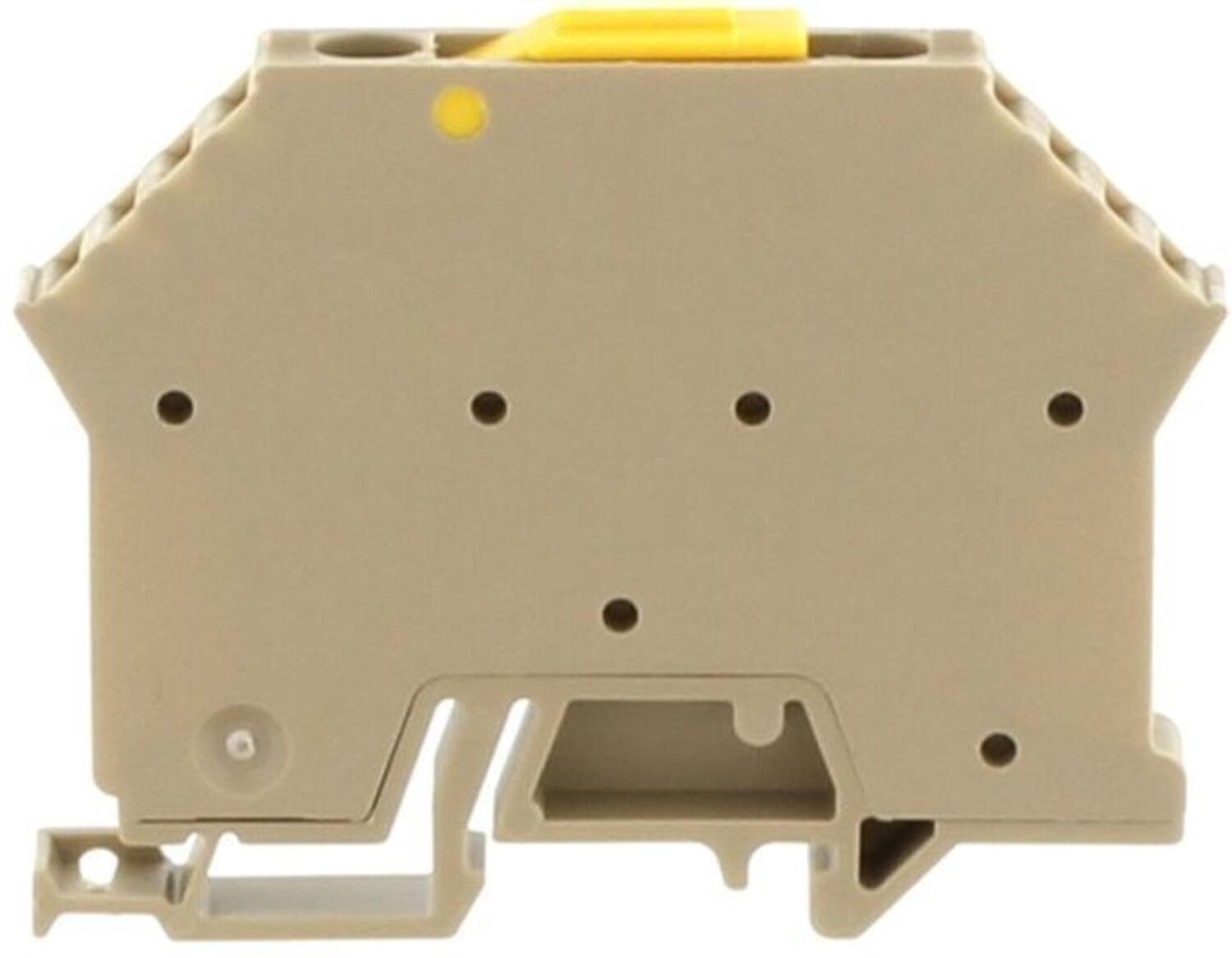

Katkaisuliitin TRK, beige
Katkaisuliitin, TRK 1,5/15 BG
Tuotenumero:
1392.2 Kopioitu!
2,5 mm²
Beige
400 V
10 A
TS 15/5,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
with disconnect knife
48 mm
6 mm
38,3 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
DE
9,57 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2007

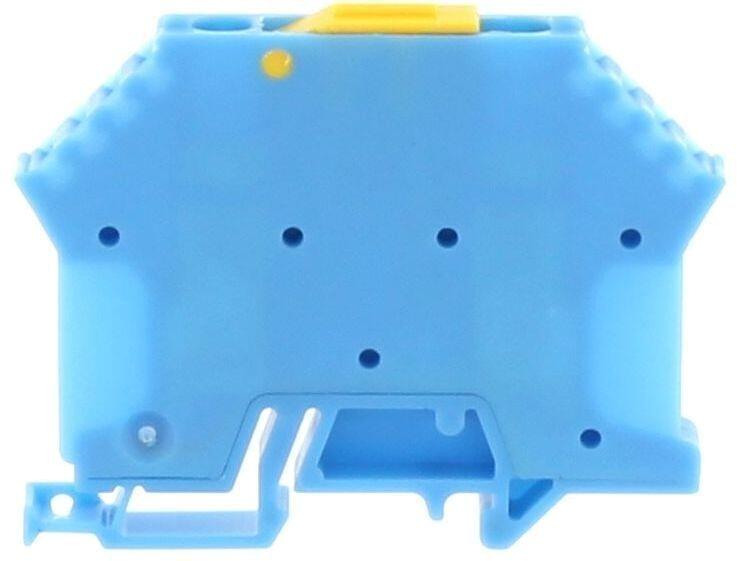

Katkaisuliitin TRK, sininen
Tuotenumero:
1392.5 Kopioitu!
2,5 mm²
Sininen
400 V
10 A
TS 15/5,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
with disconnect knife
48 mm
6 mm
38,3 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
DE
9,57 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2007

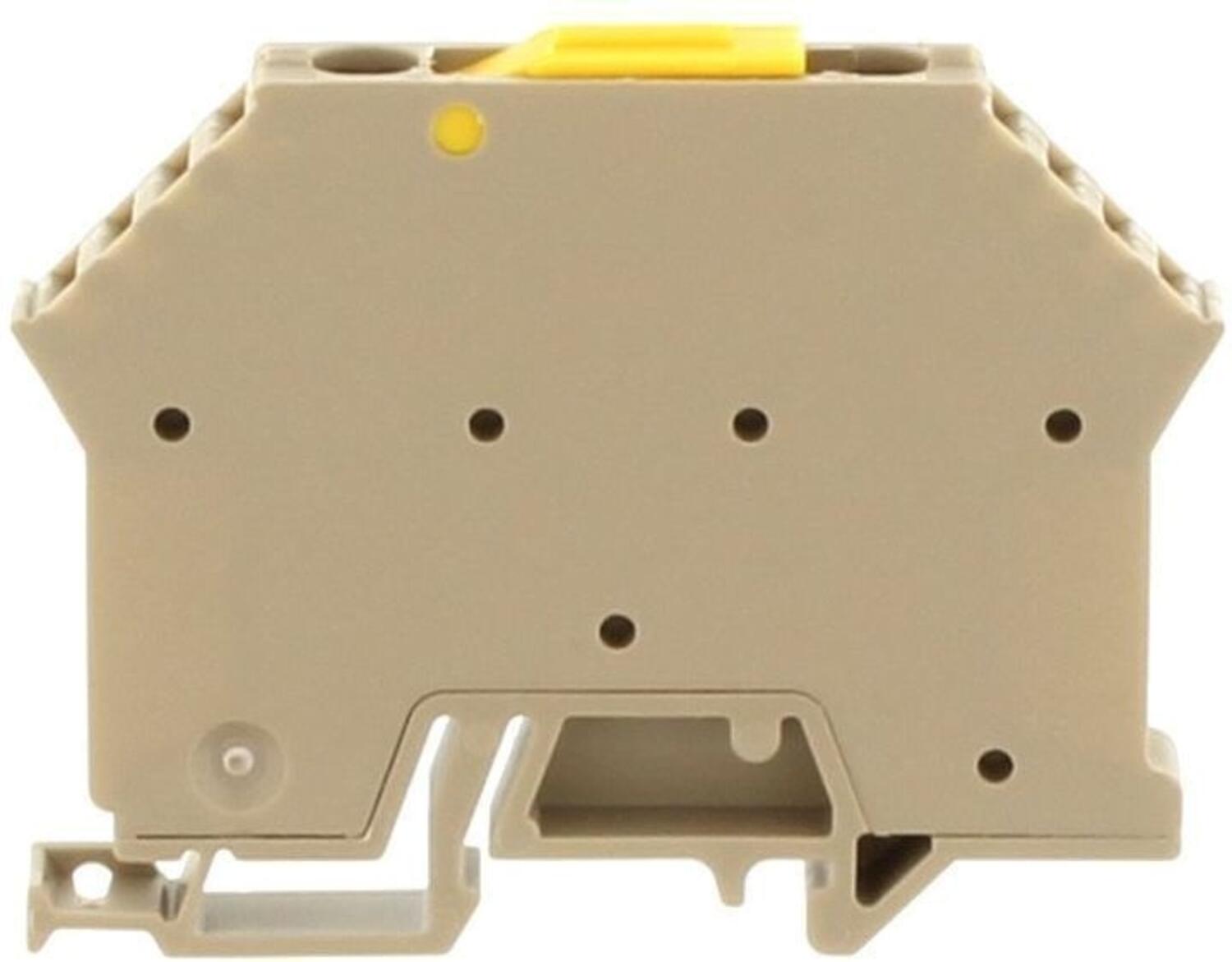

Katkaisuliitin TRK, beige
Tuotenumero:
1393.2 Kopioitu!
2,5 mm²
Beige
400 V
10 A
TS 15/5,5
4 kV
III
3
UL, cUL
with socket screws
48 mm
6 mm
38,3 mm
2
1 kpl
A4
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
85369010
DE
9,93 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
Katkaisuliitin TRK, beige
Katkaisuliitin, TRK 1,5 BG
Tuotenumero:
1398.2 Kopioitu!
2,5 mm²
Beige
400 V
10 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR, NEMKO
without function element
48 mm
6 mm
65 mm
70 mm
2
1 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
8 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
600 V
15 A
UL 1059
600 V
15 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
10,04 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
EN 60947-7-1:2005

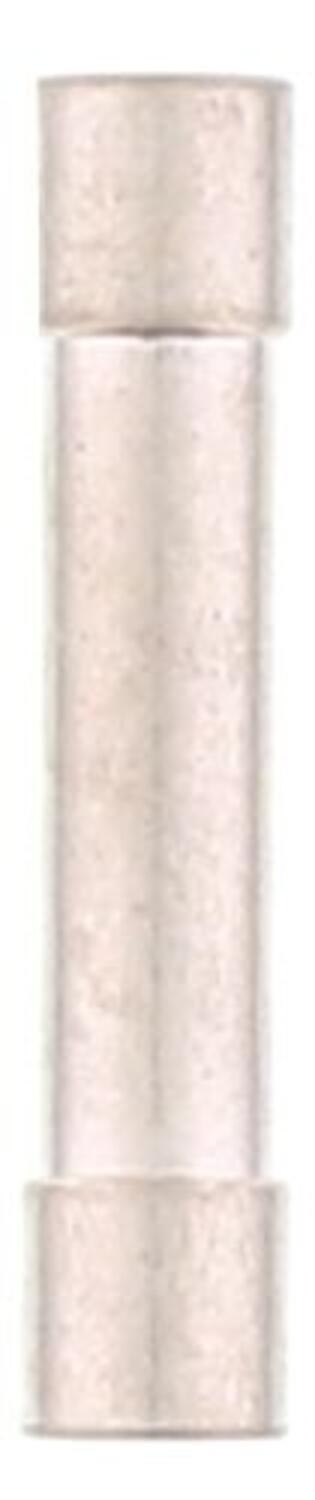

Tuotenumero:
2470.0 Kopioitu!
85369010
DE
2,06 g
100 kpl

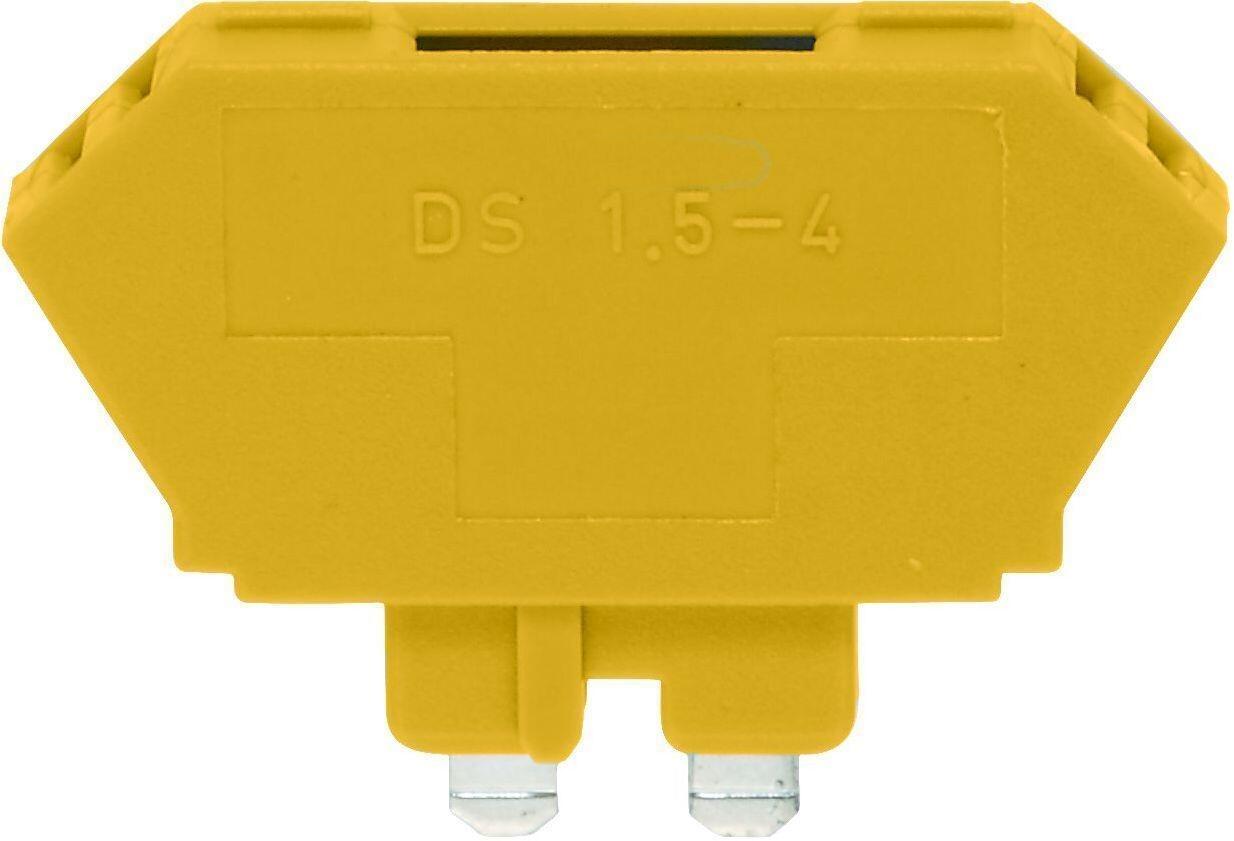

Tuotenumero:
1400.2 Kopioitu!
Keltainen
Push in
III
3
with wire jumper
85369010
BG
3,87 g
1 kpl
Ruuviliittimet, DIN-kiskoliittimet
Tuotenumero:
1401.2 Kopioitu!
Keltainen
1000 V
1 A
1N4007
Push in
III
3
with diode 1N4007
85369010
BG
3,87 g
1 kpl
Ruuviliittimet, DIN-kiskoliittimet

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Timo Heinonen

+358403412365
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
Logo

Evästeet oem.fi sivustolla

Evästeiden avulla voimme palvella sinua paremmin ja varmistamme sivuston sujuvan toiminnan. Voit hallinnoida evästeasetuksia koska tahansa.

Toiminnalliset evästeet

Nämä evästeet ovat välttämättömiä verkkosivuston toimimiseksi, eikä niitä voi poistaa käytöstä järjestelmissämme. Niitä käytetään yleensä vain vastauksena toimiin, jotka olet tehnyt palvelupyynnön yhteydessä, esimerkiksi henkilökohtaisten asetusten määrittämisen, kirjautumisen tai lomakkeen täyttämisen yhteydessä.

Tilastolliset evästeet

Tilastollisten evästeiden avulla seuraamme verkkosivustomme kävijöiden toimintaa ja teemme analyyseja, joiden avulla voimme optimoida verkkosivustoamme. Tämä tarkoittaa, että voimme kehittää sivustoamme toimivammaksi ja palvelemaan kävijöitä paremmin. Jos et hyväksy näitä evästeitä, emme tiedä, milloin olet käynyt sivustollamme. Voit kuitenkin käyttää sivustoamme normaalisti.

Markkinointievästeet

Markkinointievästeiden avulla voimme kohdentaa sinulle mainoksia eri verkkosivustoilla tai sisältöä sosiaalisessa mediassa. Näitä evästeitä asettavat kolmannen osapuolen mainonta- ja kohdistustyökalut. Evästeiden kautta nämä toimijat voivat muodostaa profiilin kiinnostuksesi kohteista. Jos et hyväksy näitä evästeitä, et näe kohdennettua markkinointia etkä mahdollisesti voi käyttää sosiaalisen median jakotyökaluja.
