CONTA-CLIP

Pienoisliittimet - SRK 2,5 / RK 1.5-4

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.



Lue lisää
  • Kompaktit liittimet pieniin koteloihin
  • TS15-, TS32-. ja TS35-kiskoihin
  • ≤4 mm² johtimille
  • Materiaali polyamidi 6.6 - UL94-V2

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 4 mm²
Väri Beige
Nimellisjännite IEC 500 V
Nimellisvirta IEC 32 A
Asennus TS 35/7,5 ja TS32
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, GL, KEMA KUR, EAC

Mitat
Pituus 45 mm
Leveys 6 mm
Korkeus TS 35/7.5 43,5 mm
Korkeus TS 32 48 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A4
Rinnankytkentäkanavien lukumäärä 1 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 4 mm²

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 22
Nimellinen johtimen poikkipinta-ala (AWG) 10
Johtimen kuorintapituus 9 mm
Ruuvin koko M 3
Ruuvin tyyppi Uritettu
Min. vääntömomentti 0,5
Max. vääntömomentti 1

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V2
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 105 °C

Hyväksynnät
UL standardi UL 1059
Nimellisjännite CSA 300 V
Nimellisvirta CSA 40 A
CSA standardi C22.2 No 158
GL standardi IEC 60947-7-1:2002
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 7,29 g
Pakkauskoko 100 kpl

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

CONTA-CLIP tarjoaa innovatiivisen valikoiman läpivientiliittimiä ja suojamaadoitusliittimiä, joissa käytetään testattua ruuviliitäntäjärjestelmää. Johdinpinta-alat vaihtelevat 0,08 mm²:sta 240 mm²:iin. Tähän sisältyvät myös katkaisulittimet, sulakeliittimet, toimilaiteliittimet, anturiliittimet, moottoriliittimet ja suoraan asennuslevyyn kiinnitettävät liittimet. Ruuviliittimiä on helppo käyttää ja ne mahdollistavat luotettavan kytkennän yksi- ja monisäikeisillä johtimilla, joiden kanssa voi käyttää pääteholkkeja tai ei. Suojamaadoitusliittimissä on PE-jalka, joka ruuvataan paikalleen ja joka ottaa yhteyden molemmille puolille, varmistaen erinomaisen mekaanisen ja sähköisen turvallisuuden.



Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Auer smart signaling
Tuoteuutiset

Smart Signaling 50 – Teollisen merkinannon seuraava taso

Auer Signal on julkistanut uuden tuoteperheen, joka vastaa kasvavaan kysyntään entistä kehittyneemmille merkinantolaitteille joiden luotettavuus on ensisijaisen tärkeää.

Conta-Clip kaapeliläpivienti
Tuoteuutiset

Kaikki kulmat hallinnassa 90 asteen kaapeliläpivientijärjestelmällä

Tehokas ja turvallinen kaapeliläpivienti on keskeinen tekijä teollisuus- ja sähköasennuksissa.

Partner of the year 2024 -palkinto
Yleistä

OEM on Auer Signalin Vuoden partner 2024!

Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!

Oikean kotelojäähdyttimen valinta laskin
Tuki

Valitse oikea kotelojäähdytin

Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Pituus Leveys Korkeus TS 35/7.5 Korkeus TS 32 Korkeus TS 15/5.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi cUL standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Nemko standardi Hinta

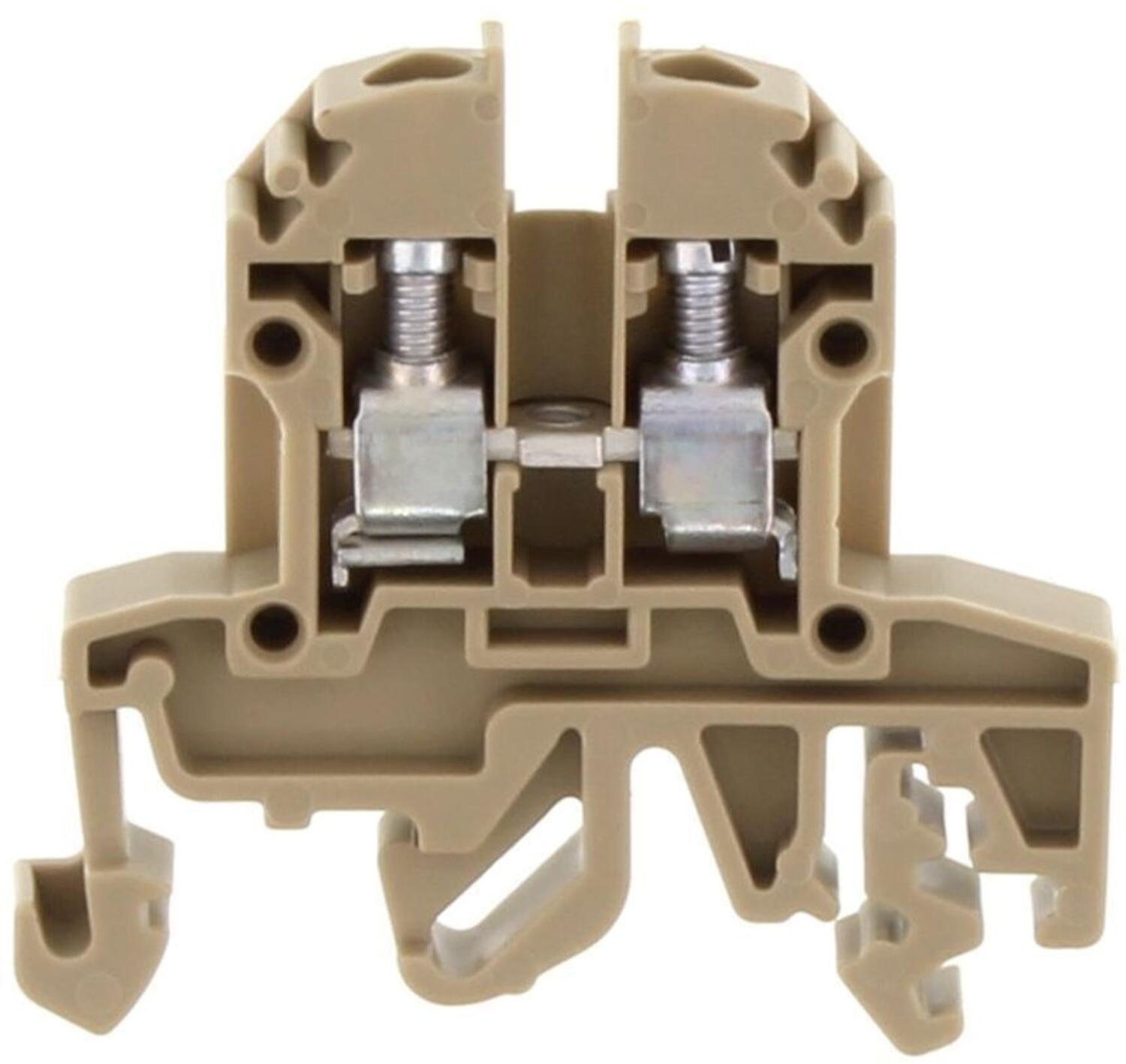

Läpivientiliitin RK 1,5-4 BG
Läpivientiliitin, RK 1,5-4 BG
Tuotenumero:
1015.2 Kopioitu!
4 mm²
Beige
500 V
32 A
TS 35/7,5 ja TS32
6 kV
III
3
UL, CSA, GL, KEMA KUR, EAC
45 mm
6 mm
43,5 mm
48 mm
2
1 kpl
A4
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
4 mm²
22
10
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
300 V
40 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
7,29 g
100 kpl

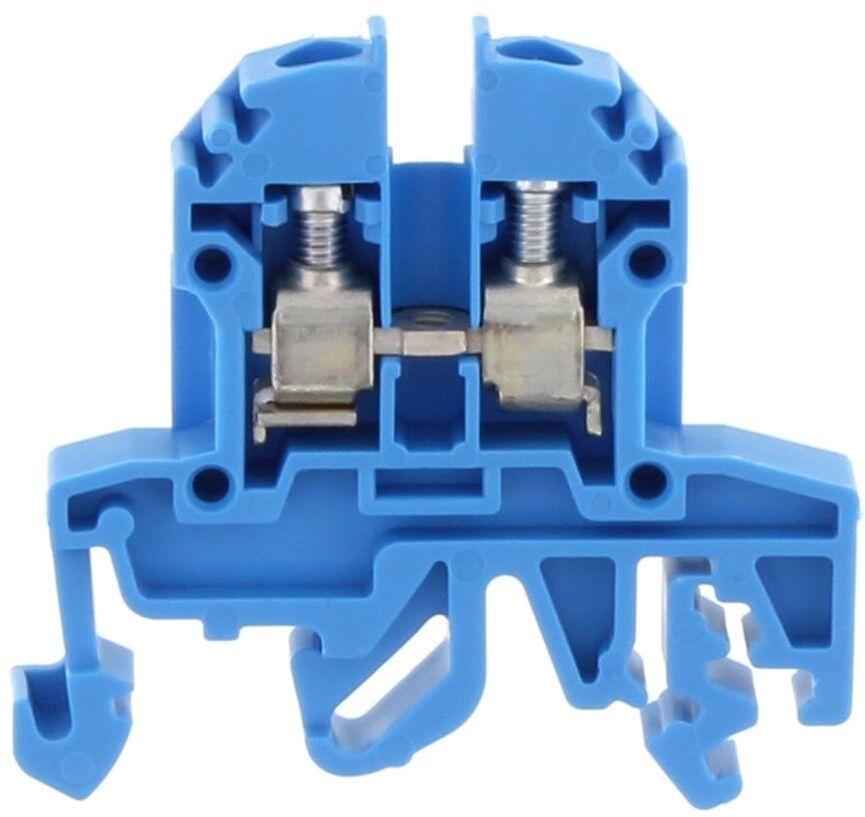

Läpivientiliitin RK 1,5-4 BU
Läpivientiliitin, RK 1,5-4 BU
Tuotenumero:
1015.5 Kopioitu!
4 mm²
Sininen
500 V
32 A
TS 35/7,5 ja TS32
6 kV
III
3
UL, CSA, GL, KEMA KUR, EAC
45 mm
6 mm
43,5 mm
48 mm
2
1 kpl
A4
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
4 mm²
22
10
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
300 V
40 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
7,29 g
100 kpl

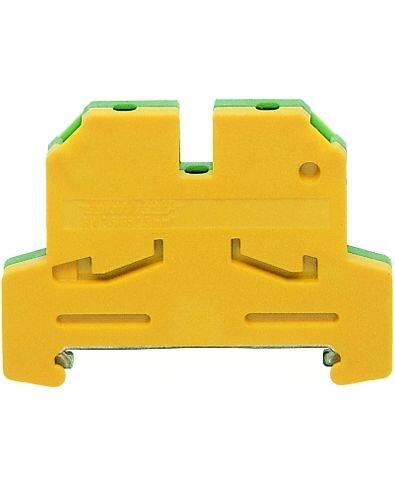

Maadoitusliitin, SLN 2,5/35 GNYE
Tuotenumero:
1058.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, cUL, NEMKO, EAC
52 mm
6 mm
38,9 mm
2
1 kpl
A3
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
12
10 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
C22.2 No 158
TR ZU 004/2011
85369010
CZ
16,9 g
100 kpl
EN 60947-7-2:2002

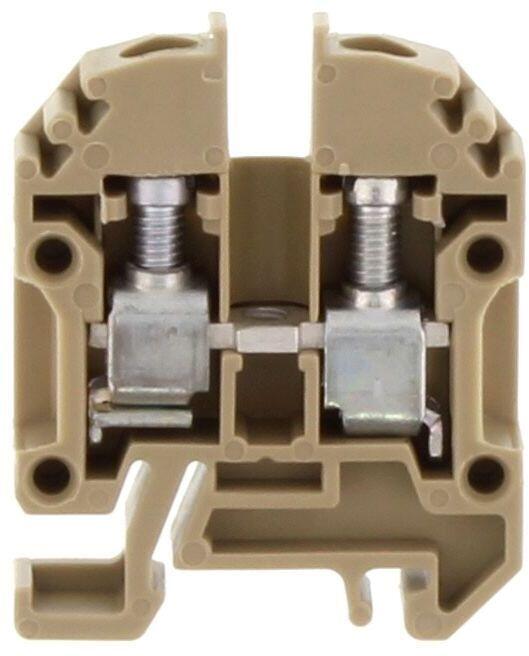

Läpivientiliitin RK 1,5-4/15 BG
Läpivientiliitin, RK 1,5-4/15 BG
Tuotenumero:
1010.2 Kopioitu!
4 mm²
Beige
500 V
32 A
TS 15/5,5
6 kV
III
3
UL, CSA, GL, KEMA KUR, EAC
27 mm
6 mm
34,5 mm
2
1 kpl
A4
1 kpl
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
4 mm²
22
10
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
300 V
40 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
5,64 g
100 kpl

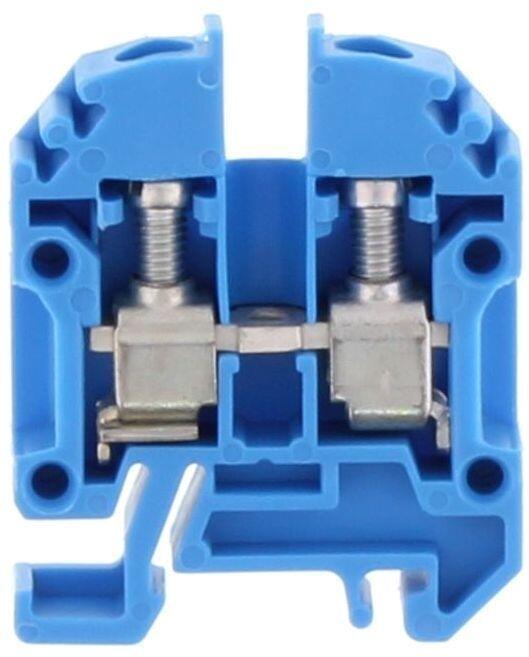

Läpivientiliitin RK 1,5-4/15 BU
Läpivientiliitin, RK 1,5-4/15 BU
Tuotenumero:
1010.5 Kopioitu!
4 mm²
Sininen
500 V
32 A
TS 15/5,5
6 kV
III
3
UL, CSA, GL, KEMA KUR, EAC
27 mm
6 mm
34,5 mm
2
1 kpl
A4
1 kpl
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
4 mm²
22
10
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
300 V
40 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
5,64 g
100 kpl

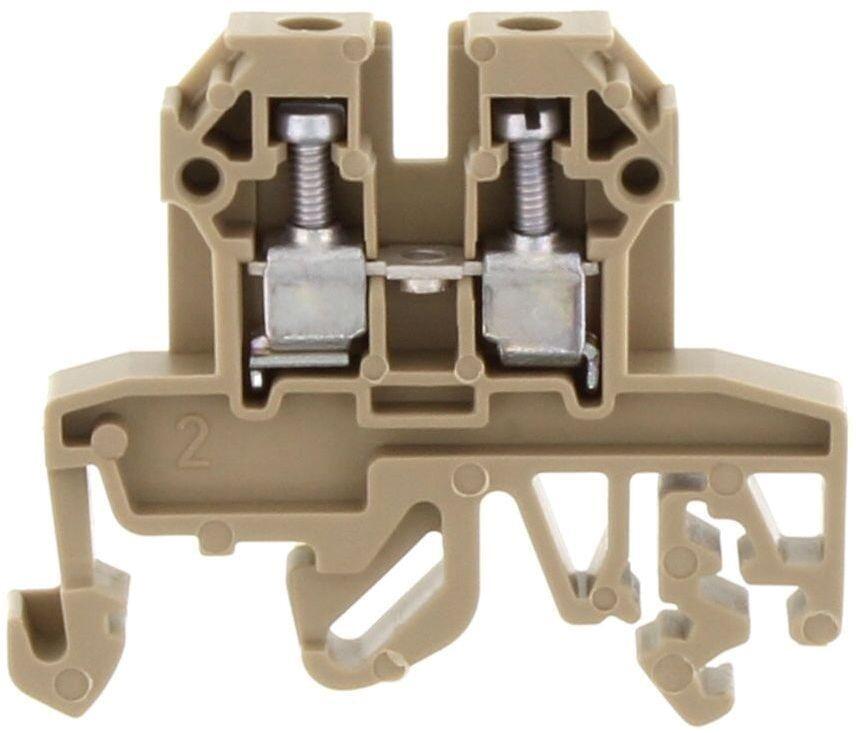

Pienoisliitin SRK
Läpivientiliitin, SRK 2,5 BG
Tuotenumero:
1030.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 35/7,5 ja TS32
6 kV
III
3
CSA, GL, KEMA KUR, EAC
45 mm
5 mm
39 mm
43,5 mm
2
1 kpl
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
5,57 g
100 kpl

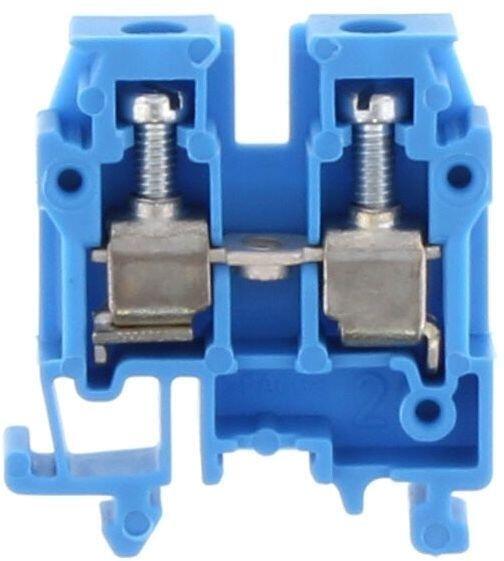

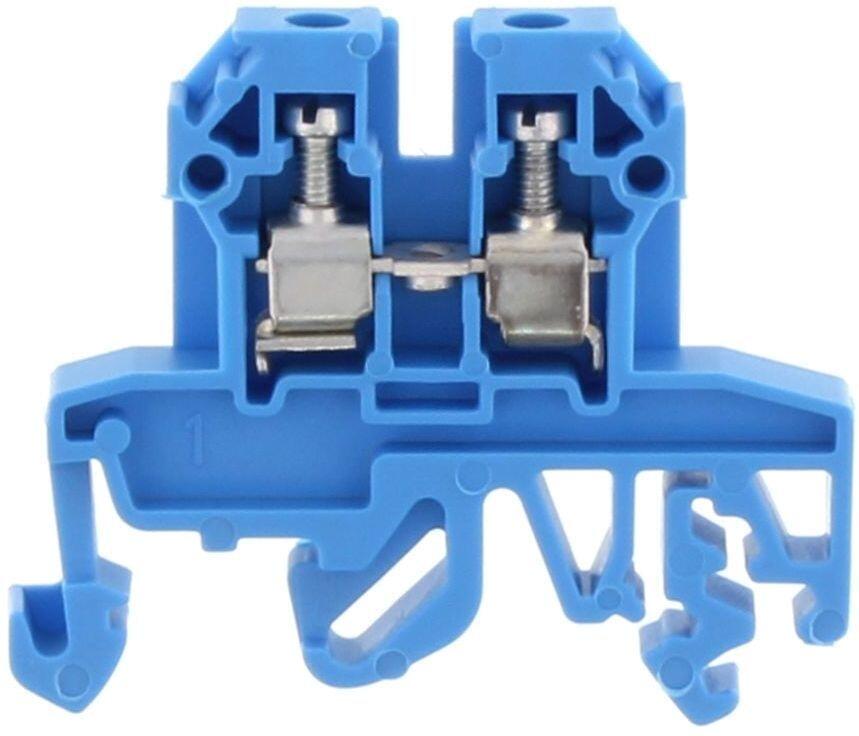

Pienoisliitin SRK
Läpivientiliitin, SRK 2,5 BU
Tuotenumero:
1030.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 35/7,5 ja TS32
6 kV
III
3
CSA, GL, KEMA KUR, EAC
45 mm
5 mm
39 mm
43,5 mm
2
1 kpl
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
5,57 g
100 kpl
Läpivientiliitin SRK
Läpivientiliitin, SRK 2,5/15 BG
Tuotenumero:
1035.2 Kopioitu!
2,5 mm²
Beige
500 V
24 A
TS 15/5,5
6 kV
III
3
CSA, GL, KEMA KUR, EAC
26 mm
5 mm
29,5 mm
2
1 kpl
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
3,77 g
100 kpl
Pienoisliitin SRK
Läpivientiliitin, SRK 2,5/15 BU
Tuotenumero:
1035.5 Kopioitu!
2,5 mm²
Sininen
500 V
24 A
TS 15/5,5
6 kV
III
3
CSA, GL, KEMA KUR, EAC
26 mm
5 mm
29,5 mm
2
1 kpl
A3
1 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
C22.2 No 158
IEC 60947-7-1:2002
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
3,77 g
100 kpl
Maadoitusliitin SSL
Maadoitusliitin, SL 4/15 GNYE
Tuotenumero:
1064.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 15/5,5
III
3
UL, cUL, KEMA KUR, EAC
32 mm
7 mm
34 mm
2
1 kpl
A3
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
4 mm²
22
10
9 mm
M 3
Uritettu
0,5
1
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
14,5 g
100 kpl
