CONTA-CLIP

Pulttiliittimet - HSK

  • Pulttiliitin yhdellä tai kahdella kytkentäpisteellä
  • Johdinkoko ≤120mm²
  • Kattava tarvikevalikoima
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 16 mm²
Väri Beige
Nimellisjännite IEC 1000 V
Nimellisvirta IEC 76 A
Asennus TS 35/7,5
Nimellinen impulssijännite 8 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, CSA US, cUL, KEMA KUR, EAC

Mitat
Pituus 67 mm
Leveys 13 mm
Korkeus TS 35/7.5 55,5 mm
Korkeus TW/ADH-tarvikkeiden kanssa 58 mm
Pituus TW/ADH 67 mm
Liittimen kytkentäpinta-ala ≤ 16 mm²

Liitännät
Liitännät 1
Kerrosten lukumäärä 1 kpl
Pultin koko M 5
Rinnankytkentäkanavien lukumäärä 1 kpl
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 10
Nimellinen johtimen poikkipinta-ala (AWG) 1/0
Min. vääntömomentti 2
Max. vääntömomentti 4
DIN 46234 / 1 kaapelikenkä per puoli, min. 0,1 mm²
DIN 46234 / 1 kaapelikenkä per puoli, max. 16 mm²

*Invisible Heading*
DIN 46234 / 2 cable lugs per side, min. 0,1 mm²
DIN 46234 / 2 kaapelikenkää per puoli, max. 16 mm²
DIN 46235: 1 kaapelikenkä per puoli, min. 6 mm²
DIN 46235: 1 kaapelikenkä per puoli, max. 10 mm²
DIN 46235: 2 cable lugs per side, min. 6 mm²
DIN 46235: 2 kaapelikenkää per puoli, max. 10 mm²

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
UL standardi UL 1059
Nimellisjännite CSA 1000 V
Nimellisvirta CSA 60 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 1000 V
Nimellisjännite CSAus 60 A
CSAus standardi UL 1059
cUL standardi C22.2 No 158
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa DE
Paino 22,12 g
Pakkauskoko 10 kpl

Tiedostot

Mitat ja kytkennät

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Oikean kotelojäähdyttimen valinta laskin
Tuki

Valitse oikea kotelojäähdytin

Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.

DF Electric
Tuoteuutiset

DF Electric – uusi kumppanimme sulakeratkaisuihin

DF Electric on erikoistunut sulakkeisiin, sulakepesiin ja muuntajiin vuodesta 1987 lähtien. Barcelonasta käsin toimiva yritys on Espanjan markkinajohtaja ja tunnettu kansainvälisesti kilpailukykyisestä tuotevalikoimastaan.

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Teltonika mobiilireitittimet
Tuoteuutiset

Teltonikan mobiilireitittimet nyt osana tuotevalikoimaamme

Teltonika 4G- ja 5G-mobiilireitittimet tarjoavat luotettavat ja nopeat yhteydet teollisuuden ja IoT-ratkaisujen tarpeisiin.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen
Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Pituus Leveys Korkeus TS 35/7.5 Korkeus TW/ADH-tarvikkeiden kanssa Pituus TW/ADH Liittimen kytkentäpinta-ala Liitännät Kerrosten lukumäärä Pultin koko Rinnankytkentäkanavien lukumäärä Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Min. vääntömomentti Max. vääntömomentti DIN 46234 / 1 kaapelikenkä per puoli, min. DIN 46234 / 1 kaapelikenkä per puoli, max. DIN 46234 / 2 cable lugs per side, min. DIN 46234 / 2 kaapelikenkää per puoli, max. DIN 46235: 1 kaapelikenkä per puoli, min. DIN 46235: 1 kaapelikenkä per puoli, max. DIN 46235: 2 cable lugs per side, min. DIN 46235: 2 kaapelikenkää per puoli, max. Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi cUL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

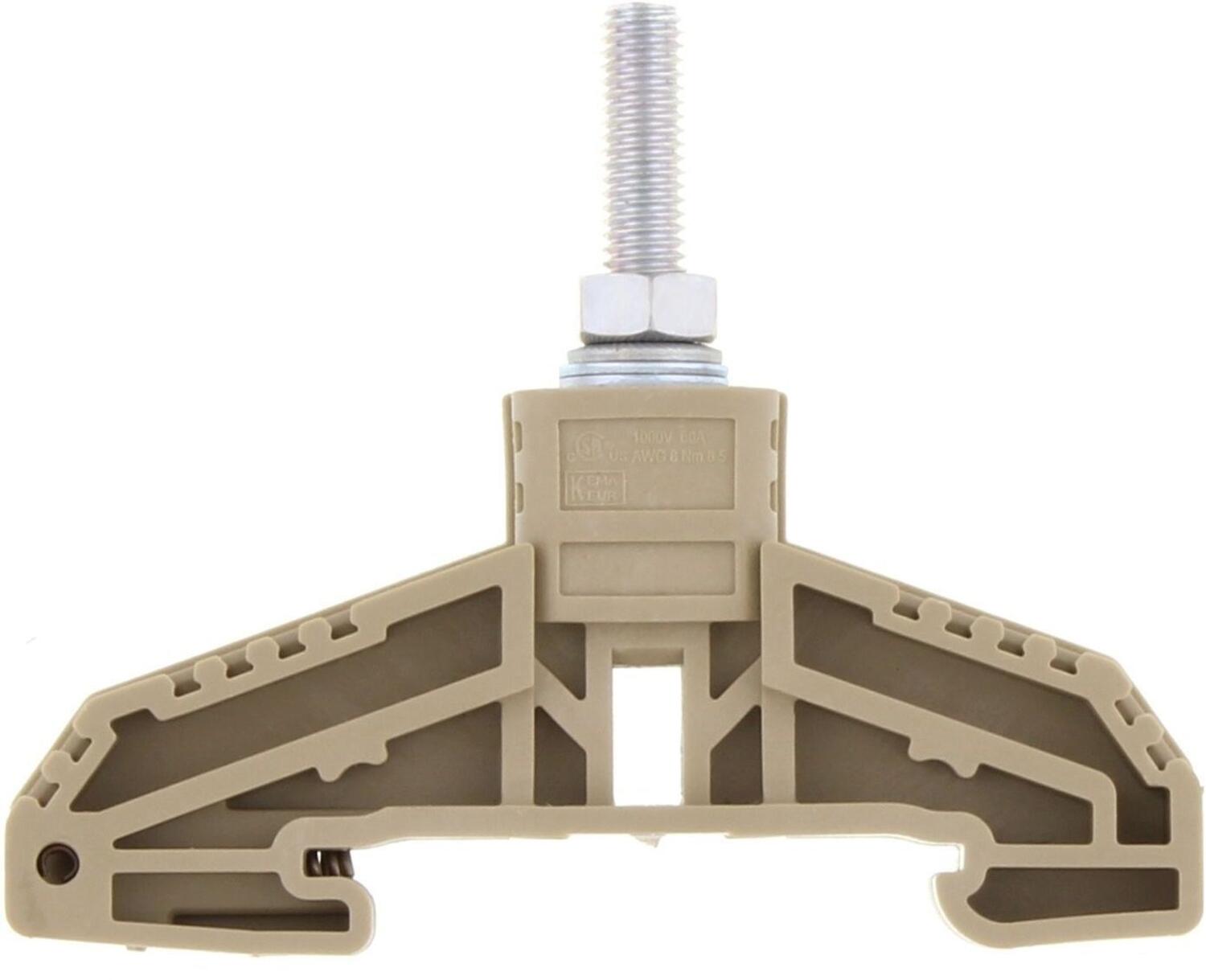

Suurteholiitin HSK 16/M6 B BG
Suurteholiitin, HSK 16/M6 B BG
Tuotenumero:
17000.2 Kopioitu!
16 mm²
Beige
1000 V
76 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
13 mm
55,5 mm
58 mm
67 mm
≤ 16 mm²
1
1 kpl
M 5
1 kpl
10
1/0
2
4
0,1 mm²
16 mm²
0,1 mm²
16 mm²
6 mm²
10 mm²
6 mm²
10 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
60 A
C22.2 No 158
1000 V
60 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
22,12 g
10 kpl

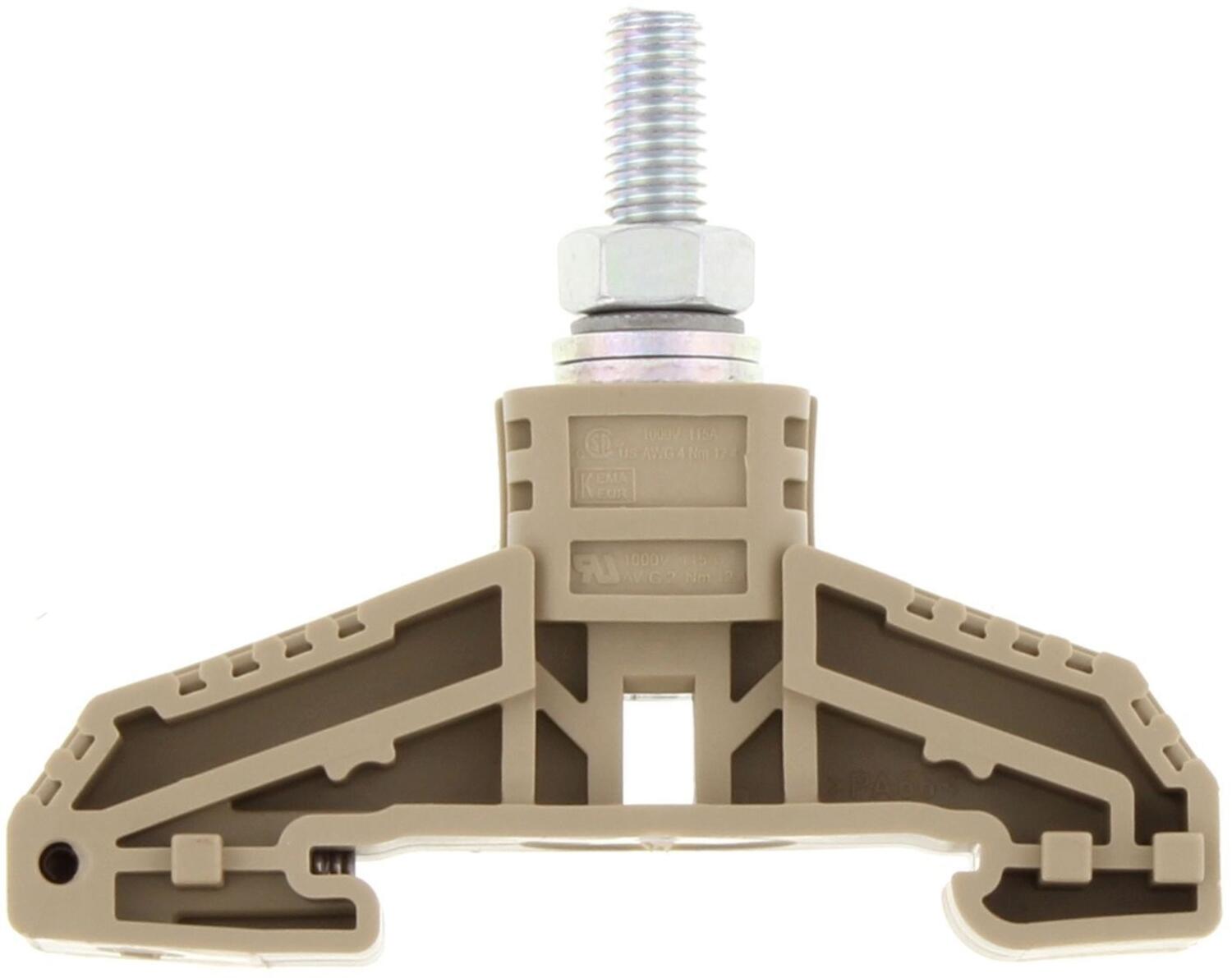

Suurteholiitin HSK 35/M6 B BG
Suurteholiitin, HSK 35/M6 B BG
Tuotenumero:
17001.2 Kopioitu!
35 mm²
Beige
1000 V
125 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
16 mm
55,5 mm
58 mm
67 mm
≤ 35 mm²
1
1 kpl
M 6
1 kpl
14
2
3
6
2,5 mm²
35 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
35 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
115 A
C22.2 No 158
1000 V
115 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
31,23 g
10 kpl

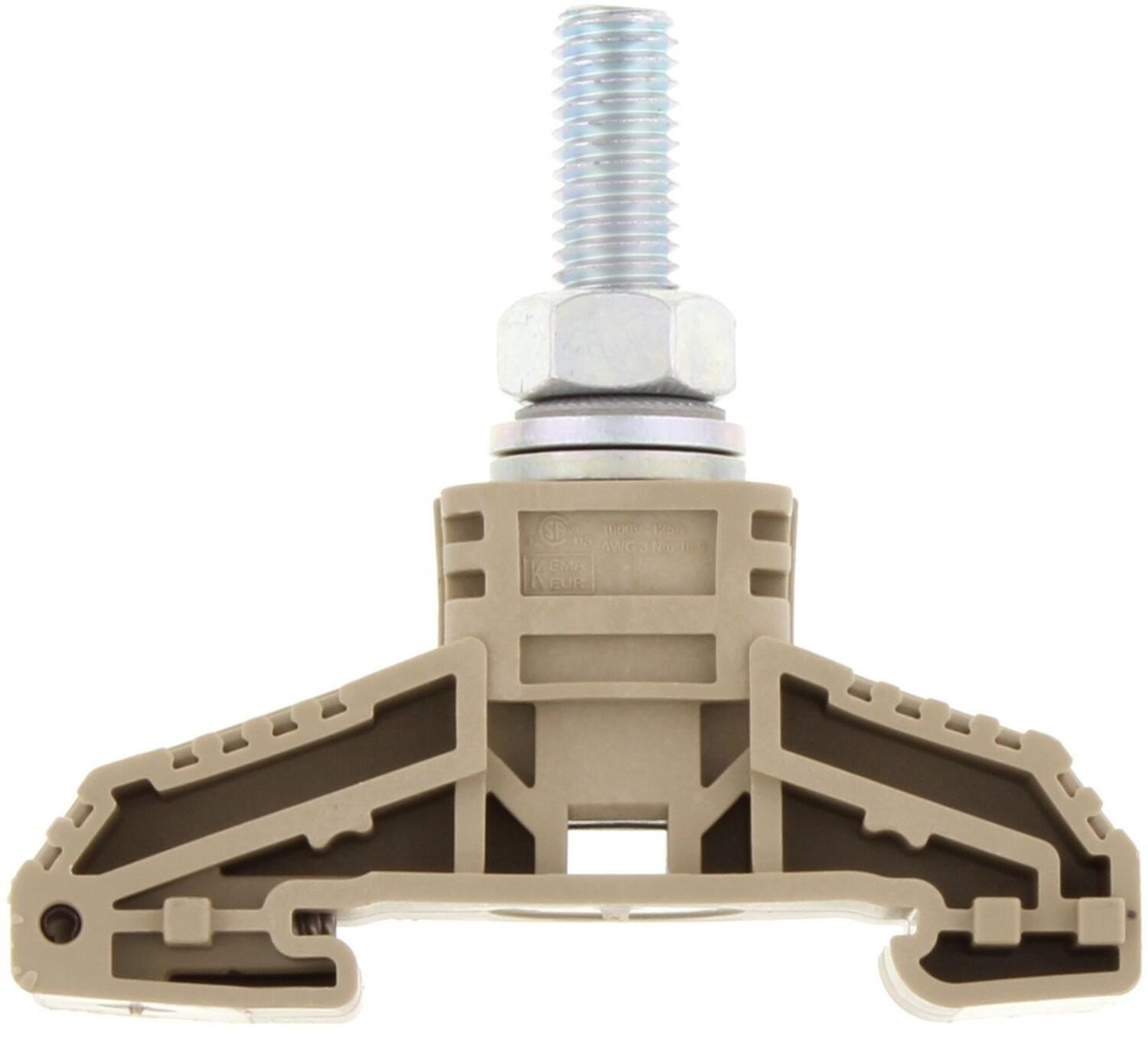

Suurteholiitin HSK 50/MB B BG
Suurteholiitin, HSK 50/M8 B BG
Tuotenumero:
17002.2 Kopioitu!
50 mm²
Beige
1000 V
150 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
21 mm
63,5 mm
66 mm
67 mm
≤ 50 mm²
1
1 kpl
M 8
1 kpl
14
1/0
6
12
2,5 mm²
50 mm²
2,5 mm²
50 mm²
6 mm²
35 mm²
6 mm²
35 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
125 A
C22.2 No 158
1000 V
125 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
50,64 g
10 kpl

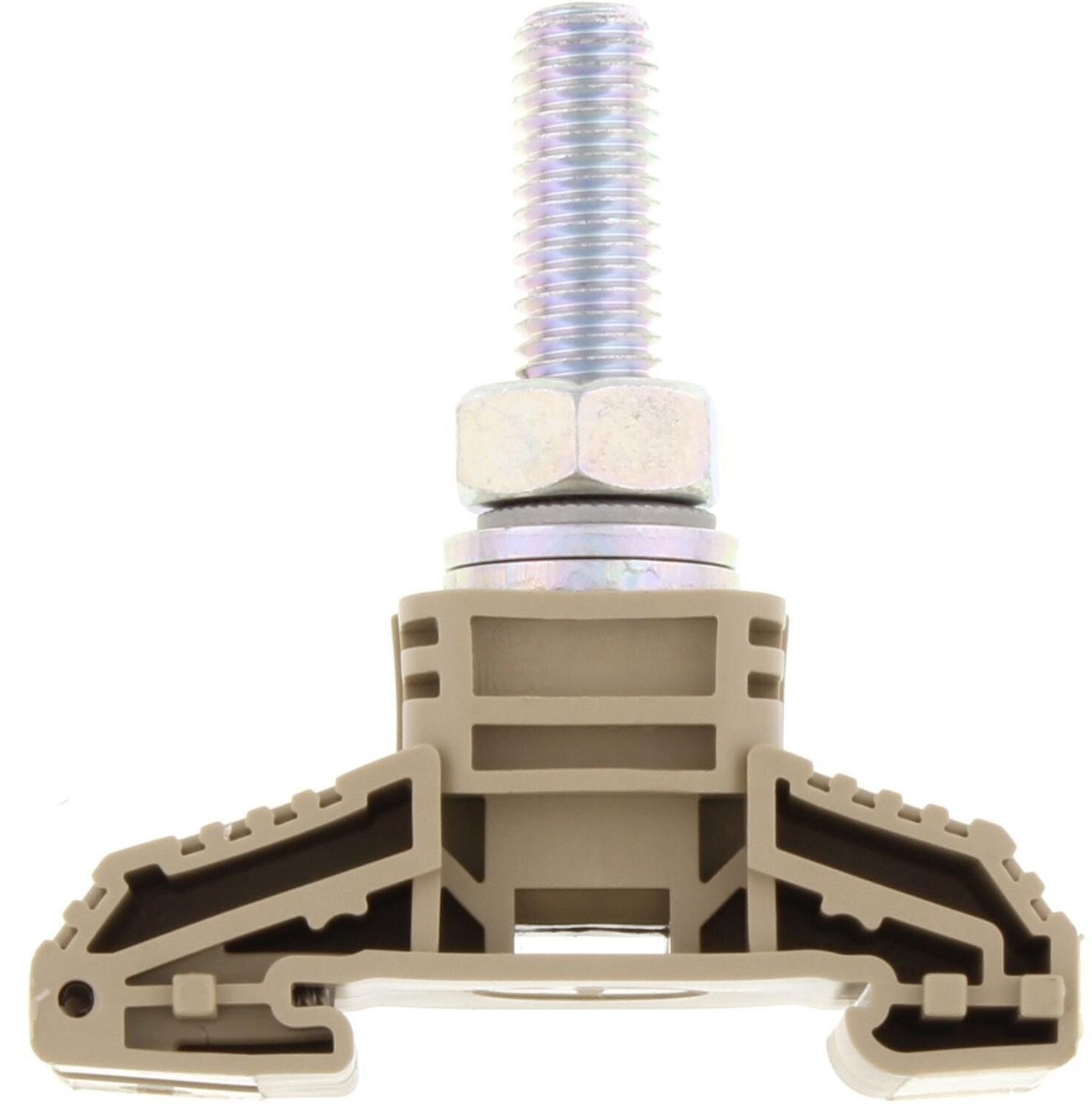

Suurteholiitin HSK 120/M10 B BG
Suurteholiitin,HSK 120/M10 B BG
Tuotenumero:
17003.2 Kopioitu!
120 mm²
Beige
1000 V
269 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
32 mm
73,5 mm
76 mm
67 mm
≤ 120 mm²
1
1 kpl
M 10
1 kpl
10
250 Kcmil
10
20
6 mm²
120 mm²
6 mm²
120 mm²
10 mm²
95 mm²
10 mm²
95 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
220 A
C22.2 No 158
1000 V
220 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
90,95 g
10 kpl

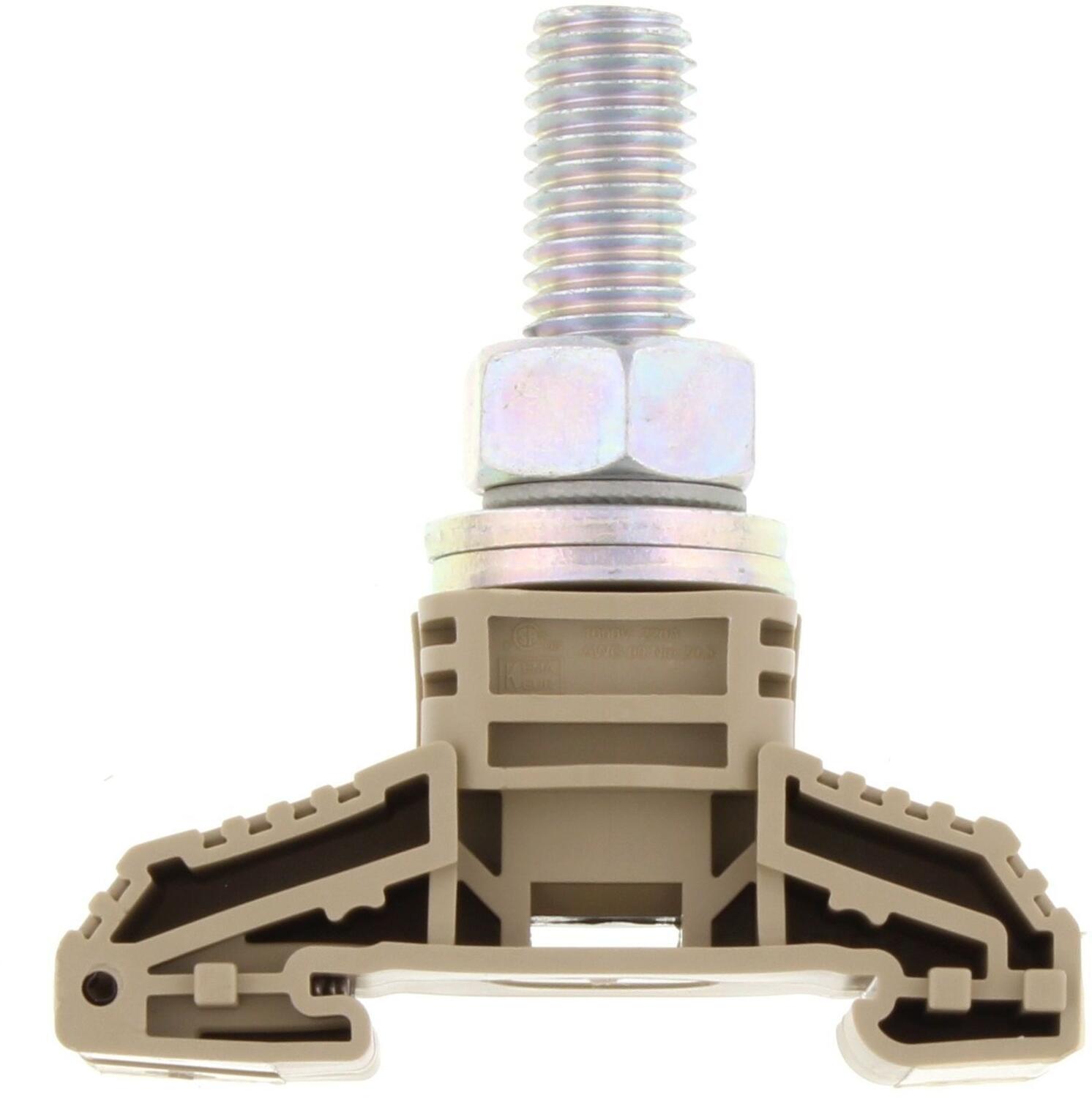

Suurteholiitin HSK 120/M12 B BG
Suurteholiitin,HSK 120/M12 B BG
Tuotenumero:
17004.2 Kopioitu!
120 mm²
Beige
1000 V
269 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
32 mm
73,5 mm
76 mm
67 mm
≤ 120 mm²
1
1 kpl
M 10
1 kpl
10
250 Kcmil
14
31
6 mm²
120 mm²
6 mm²
120 mm²
10 mm²
95 mm²
10 mm²
95 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
220 A
C22.2 No 158
1000 V
220 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
114,39 g
10 kpl

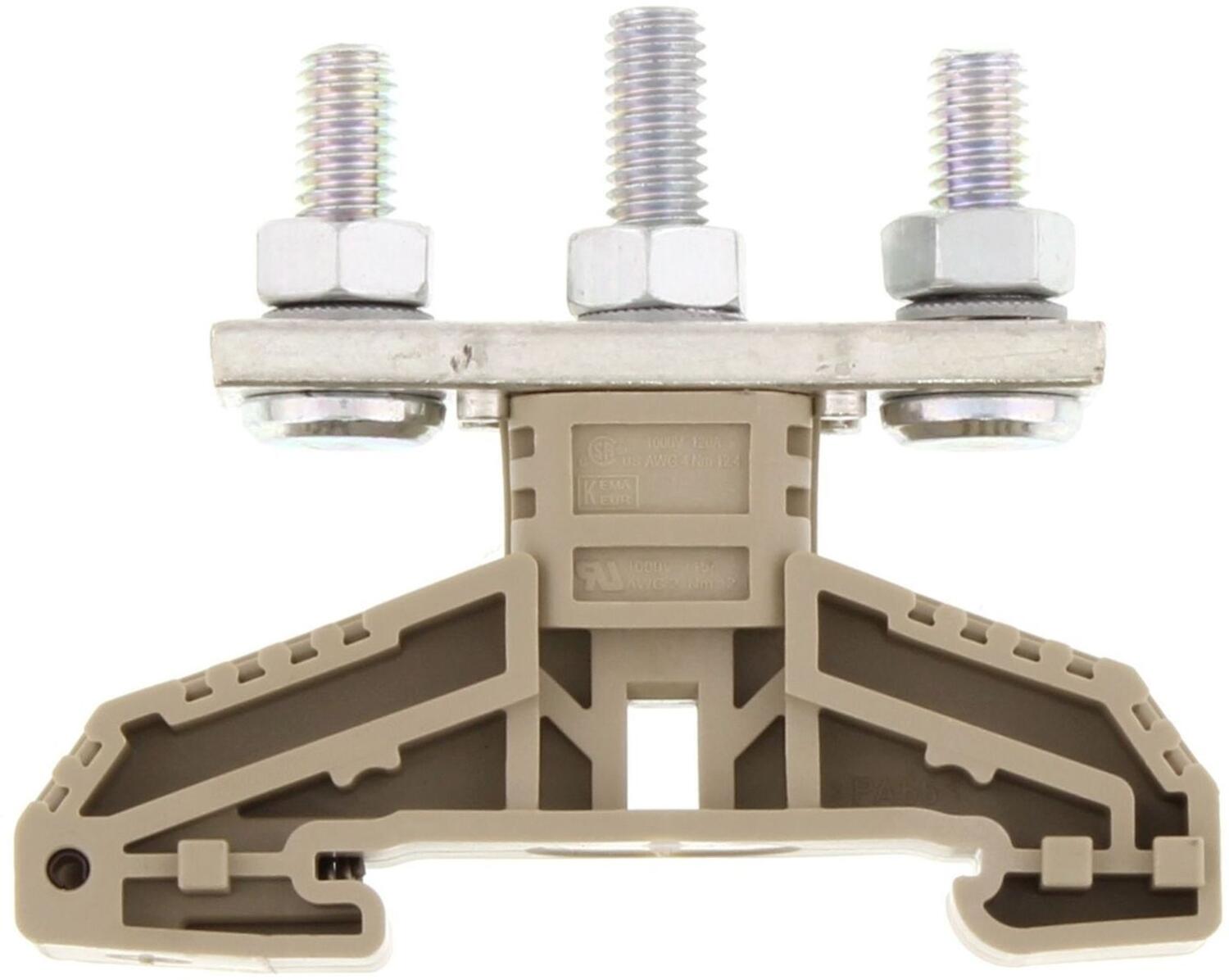

Suurteholiitin HSK 35/M6 B/B BG
Suurteholiitin, HSK 35/M6 B/B BG
Tuotenumero:
17005.2 Kopioitu!
35 mm²
Beige
1000 V
125 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
16 mm
55,5 mm
61,5 mm
67 mm
≤ 35 mm²
2
1 kpl
M 6
1 kpl
14
2
3
6
2,5 mm²
35 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
35 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
120 A
C22.2 No 158
1000 V
120 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
68,29 g
10 kpl

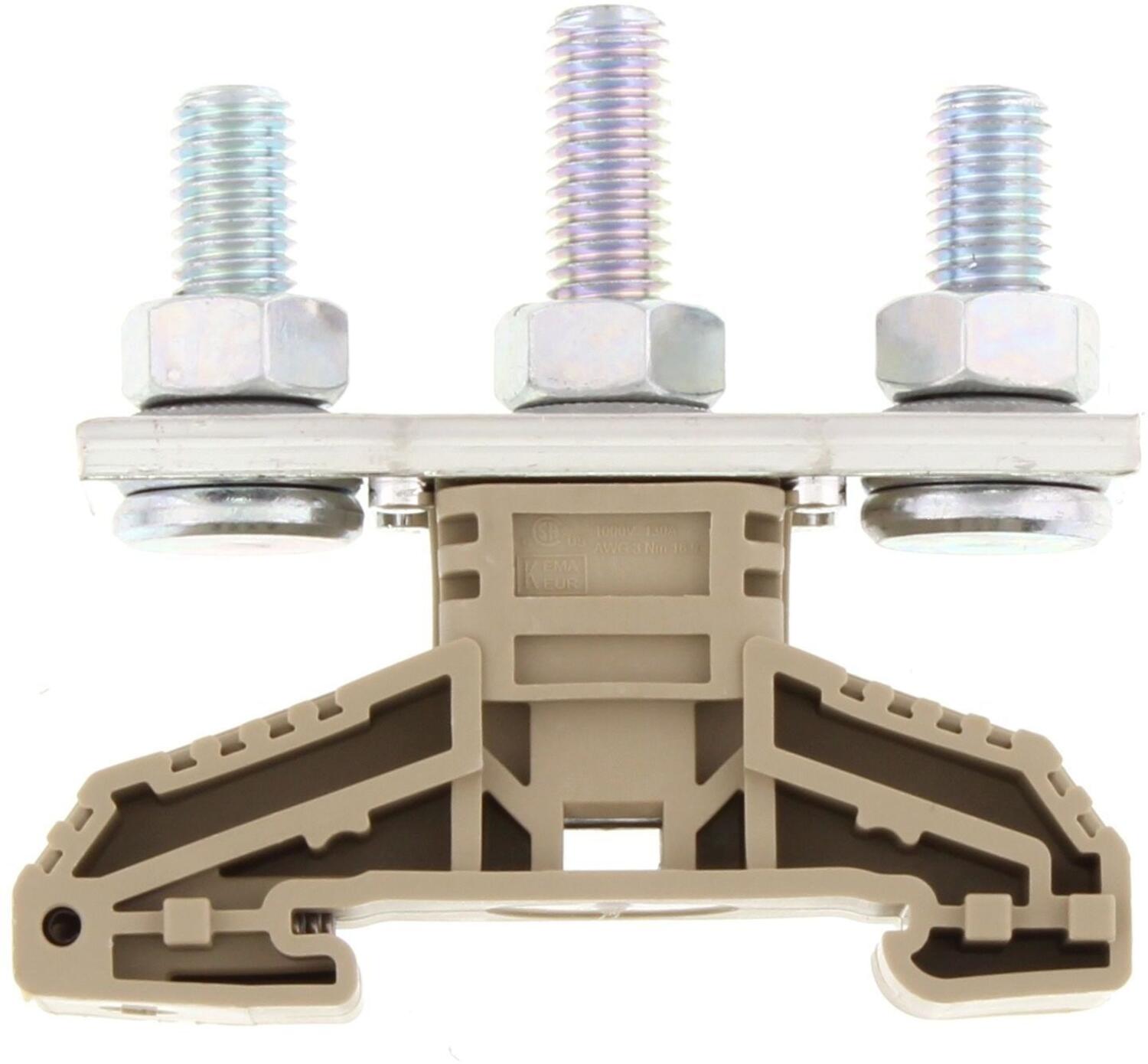

Suurteholiitin HSK 50/M8 B/B BG
Suurteholiitin, HSK 50/M8 B/B BG
Tuotenumero:
17006.2 Kopioitu!
50 mm²
Beige
1000 V
150 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
21 mm
63,5 mm
71,5 mm
120 mm
≤ 50 mm²
2
1 kpl
M 8
1 kpl
14
1/0
6
12
2,5 mm²
50 mm²
2,5 mm²
50 mm²
6 mm²
35 mm²
6 mm²
35 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
130 A
C22.2 No 158
1000 V
130 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
121,98 g
10 kpl

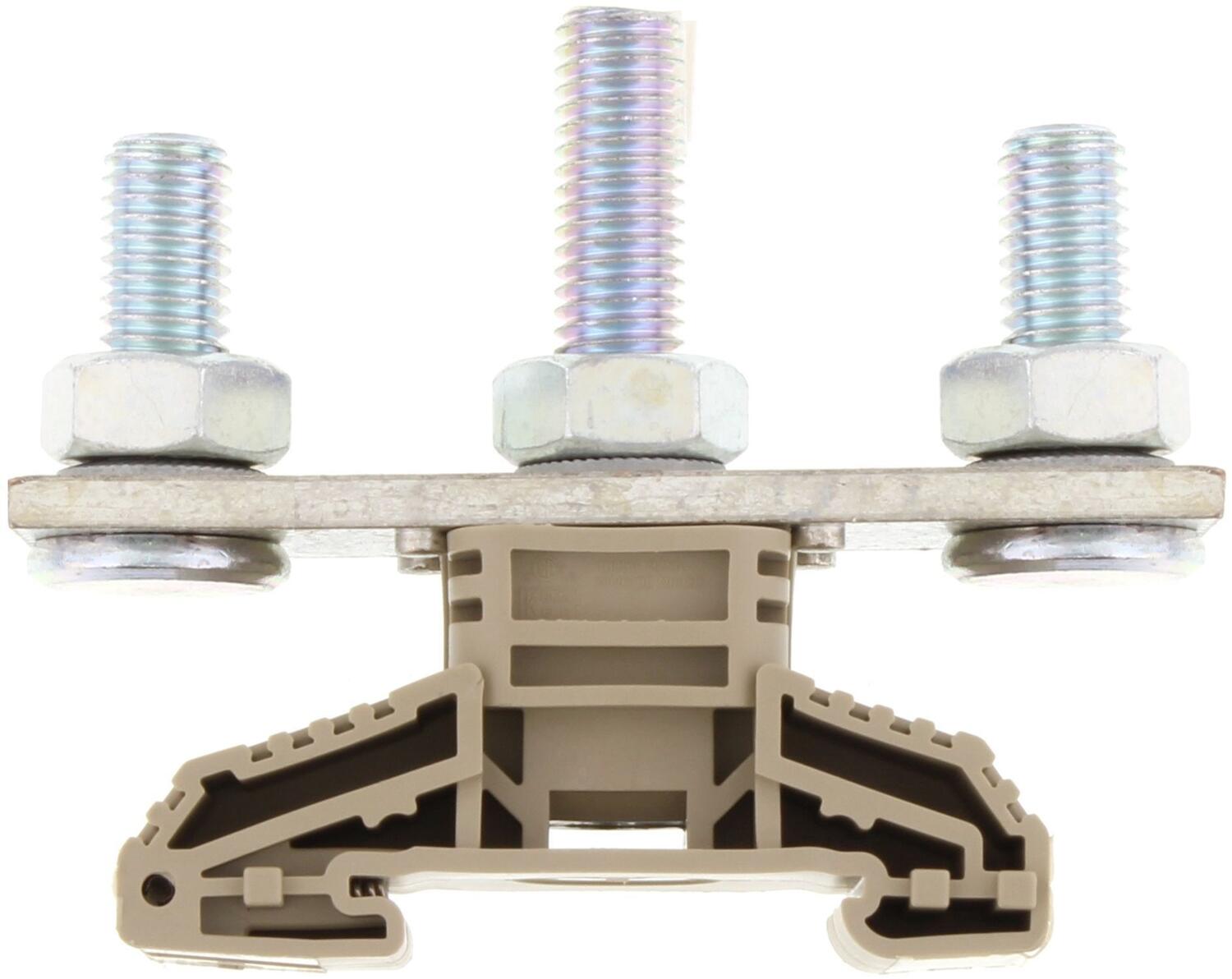

Suurteholiitin HSK 120/M10 B/B BG
Suurteholiitin, HSK 120/M10 B/B BG
Tuotenumero:
17007.2 Kopioitu!
120 mm²
Beige
1000 V
269 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
67 mm
32 mm
73,5 mm
78,5 mm
156 mm
≤ 120 mm²
2
1 kpl
M 10
1 kpl
10
250 Kcmil
10
20
6 mm²
120 mm²
6 mm²
120 mm²
10 mm²
95 mm²
10 mm²
95 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
1000 V
225 A
C22.2 No 158
1000 V
225 A
UL 1059
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
220,9 g
10 kpl
