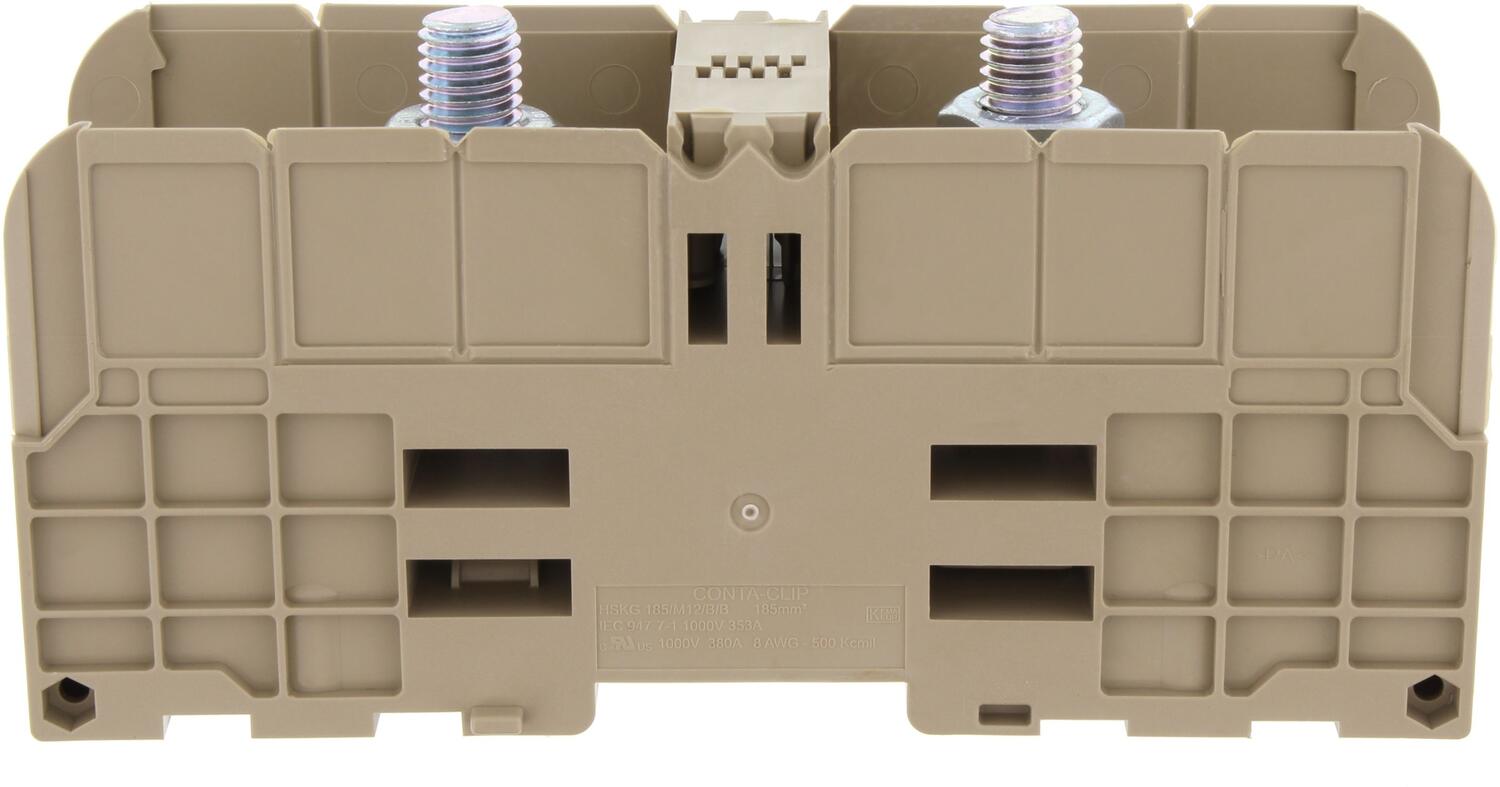

CONTA-CLIP

Pulttiliittimet - HSKG

  • Tukeva läpivientiliitin pulttikiinnityksellä
  • Johdinkoko ≤300mm²

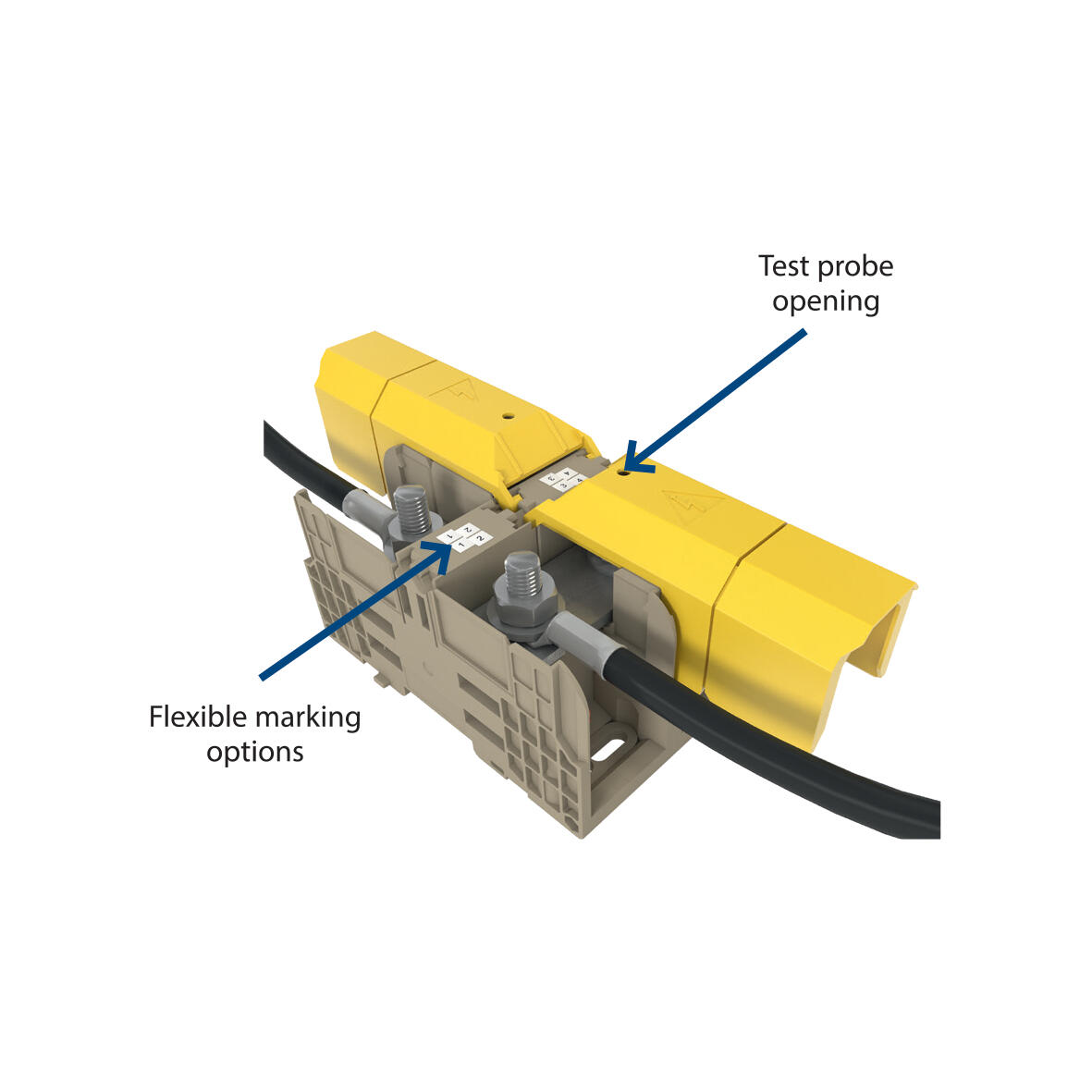

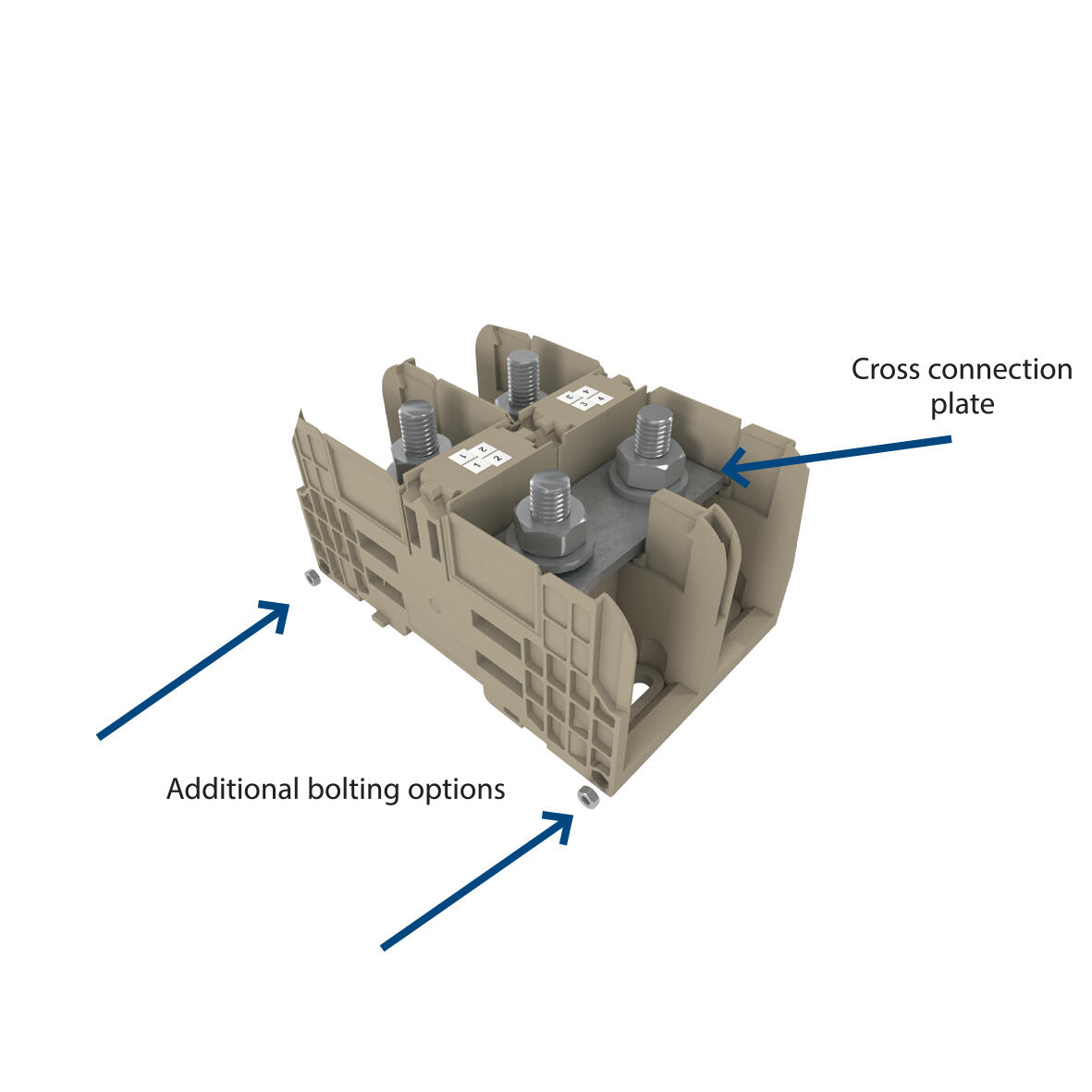

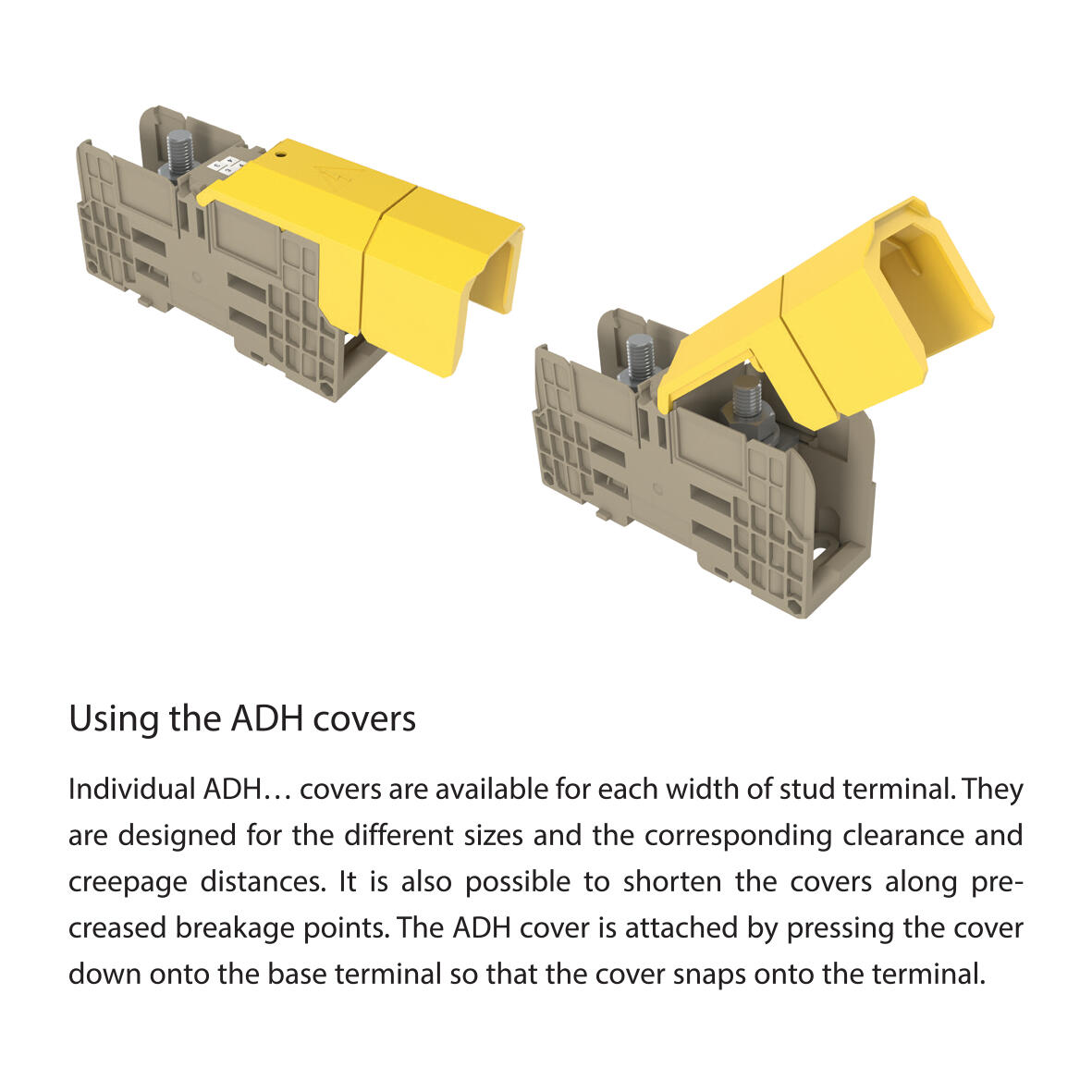

  • Suojakannet ja rinnanliitospalat lisävarusteena
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 35 mm²
Väri Beige
Nimellisjännite IEC 1000 V
Nimellisvirta IEC 125 A

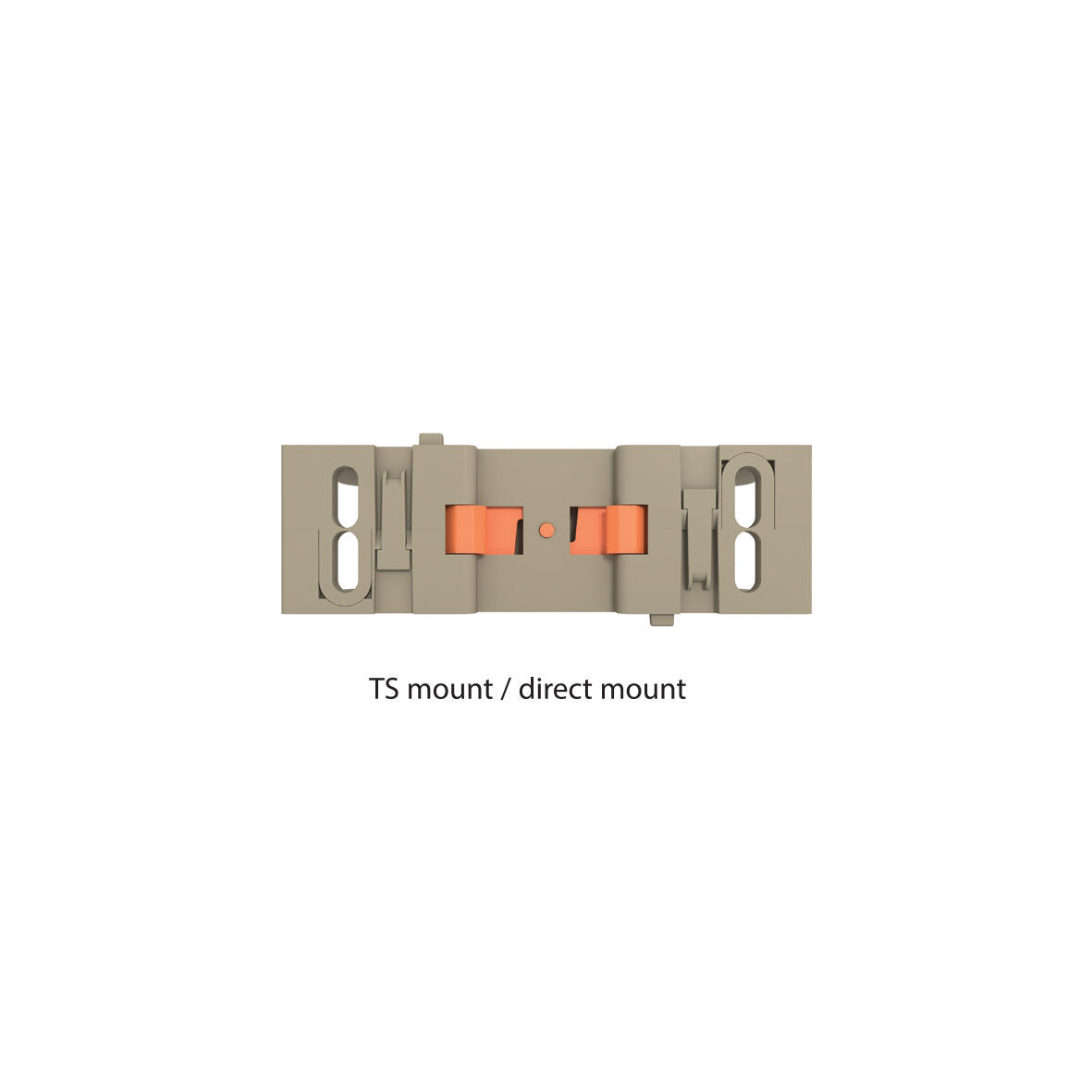

Asennus TS 35/7,5
Nimellinen impulssijännite 8 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, CSA US, cUL, KEMA KUR

Mitat
Pituus 107 mm
Leveys 27 mm
Korkeus TS 35/7.5 51 mm
Korkeus TW/ADH-tarvikkeiden kanssa 60 mm
Pituus TW/ADH 131 mm
Liittimen kytkentäpinta-ala ≤ 50 mm²

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Pultin koko M 6
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 14
Nimellinen johtimen poikkipinta-ala (AWG) 1/0
Min. vääntömomentti 3
Max. vääntömomentti 6
DIN 46234 / 1 kaapelikenkä per puoli, min. 2,5 mm²
DIN 46234 / 1 kaapelikenkä per puoli, max. 50 mm²

*Invisible Heading*
DIN 46235: 1 kaapelikenkä per puoli, min. 6 mm²
DIN 46235: 1 kaapelikenkä per puoli, max. 25 mm²

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite UL 1000 V
UL standardi UL 1059
Nimellisjännite CSA 1000 V
Nimellisvirta CSA 130 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 1000 V
Nimellisjännite CSAus 130 A
CSAus standardi UL 1059
Nimellisjännite cUL 1000 V
Nimellisvirta cUL 130 A
cUL standardi C22.2 No 158
KEMA KEUR standardi EN 60947-7-1:2028

Muita tietoja
Tullitariffi 85369010
Alkuperämaa DE
Paino 88,6 g
Pakkauskoko 10 kpl

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Adel System älykkäät DC-UPS-ratkaisut
Tuoteuutiset

ADEL System CBI60W ja CBI600W – Älykkäät DC-UPS-ratkaisut Ethernet-integraatiolla

ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!

Lovato Electric kuormakytkimet
Tuoteuutiset

Lovato Electric laajentaa GL-sarjan kuormakytkinvalikoimaa 2000 A asti

LOVATO Electric on laajentanut tunnettua GL-sarjan kuormakytkinvalikoimaansa uusilla kokoluokilla, jotka kattavat virta-alueen 1000 A:sta aina 2000 A:iin (AC21A).

DC-UPS:t
Tuoteuutiset

Adel System - DC-UPS:t

Adel Systemsin luotettavat energianjatkuvuusratkaisut auttavat yrityksiä varautumaan sähkökatkoksiin ennakolta. Varmistamalla kriittisten järjestelmien ja prosessien jatkuvuuden vältät yllättävät keskeytykset, suojaat liiketoimintasi tuloksen ja säästyt piilokustannuksilta, jotka muuten jäisivät helposti huomaamatta.

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Pituus Leveys Korkeus TS 35/7.5 Korkeus TW/ADH-tarvikkeiden kanssa Pituus TW/ADH Liittimen kytkentäpinta-ala Liitännät Kerrosten lukumäärä Pultin koko Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Min. vääntömomentti Max. vääntömomentti DIN 46234 / 1 kaapelikenkä per puoli, min. DIN 46234 / 1 kaapelikenkä per puoli, max. DIN 46234 / 2 cable lugs per side, min. DIN 46234 / 2 kaapelikenkää per puoli, max. DIN 46235: 1 kaapelikenkä per puoli, min. DIN 46235: 1 kaapelikenkä per puoli, max. DIN 46235: 2 cable lugs per side, min. DIN 46235: 2 kaapelikenkää per puoli, max. Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Bureau Veritas standardi Hinta

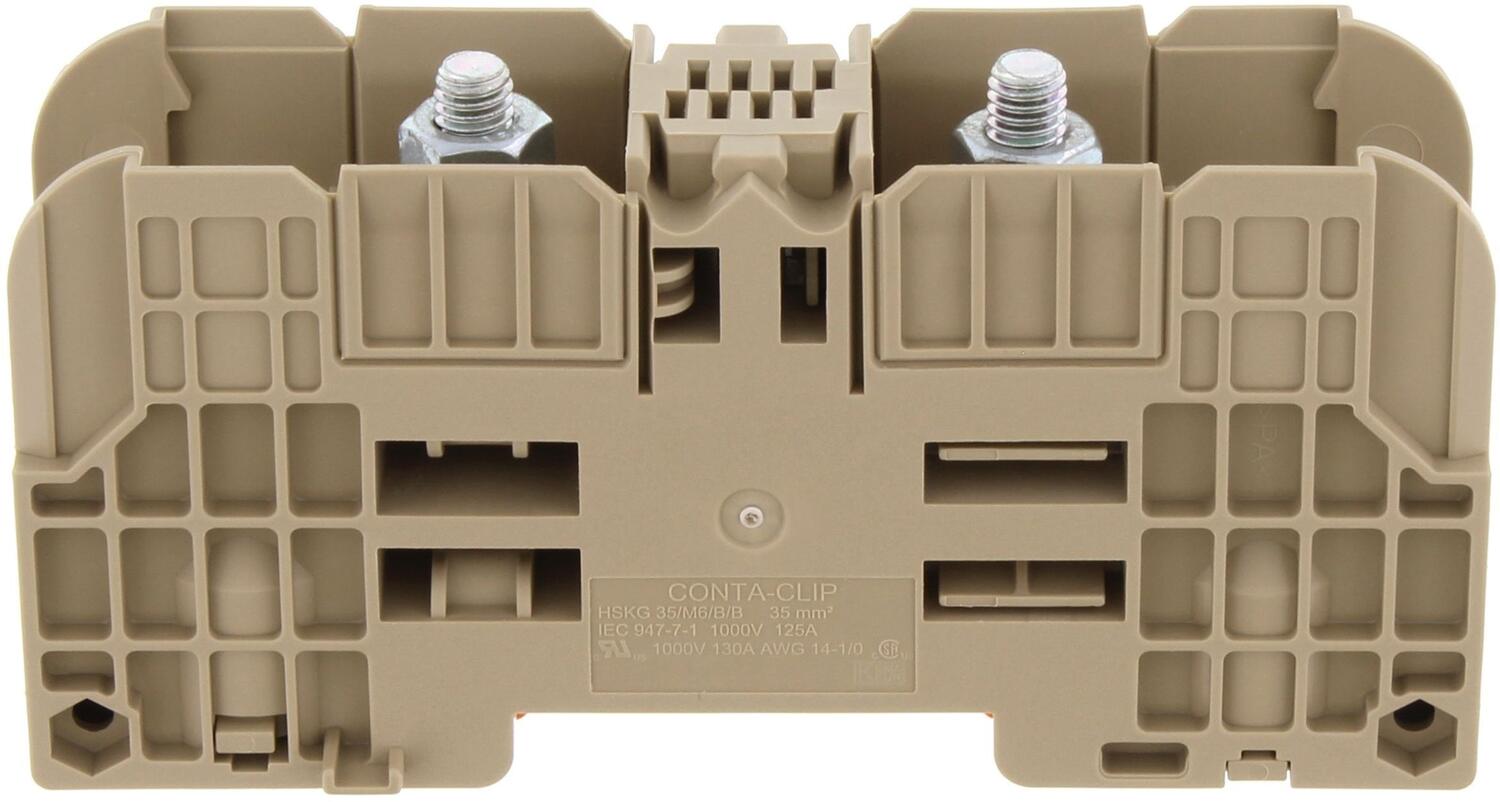

Pulttiliitin, HSKG, beige
Pulttiliitin, HSKG 35/M6/B/B BG
Tuotenumero:
17170.2 Kopioitu!
35 mm²
Beige
1000 V
125 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR
107 mm
27 mm
51 mm
60 mm
131 mm
≤ 50 mm²
2
1 kpl
M 6
14
1/0
3
6
2,5 mm²
50 mm²
6 mm²
25 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
1000 V
UL 1059
1000 V
130 A
C22.2 No 158
1000 V
130 A
UL 1059
1000 V
130 A
C22.2 No 158
EN 60947-7-1:2028
85369010
DE
88,6 g
10 kpl

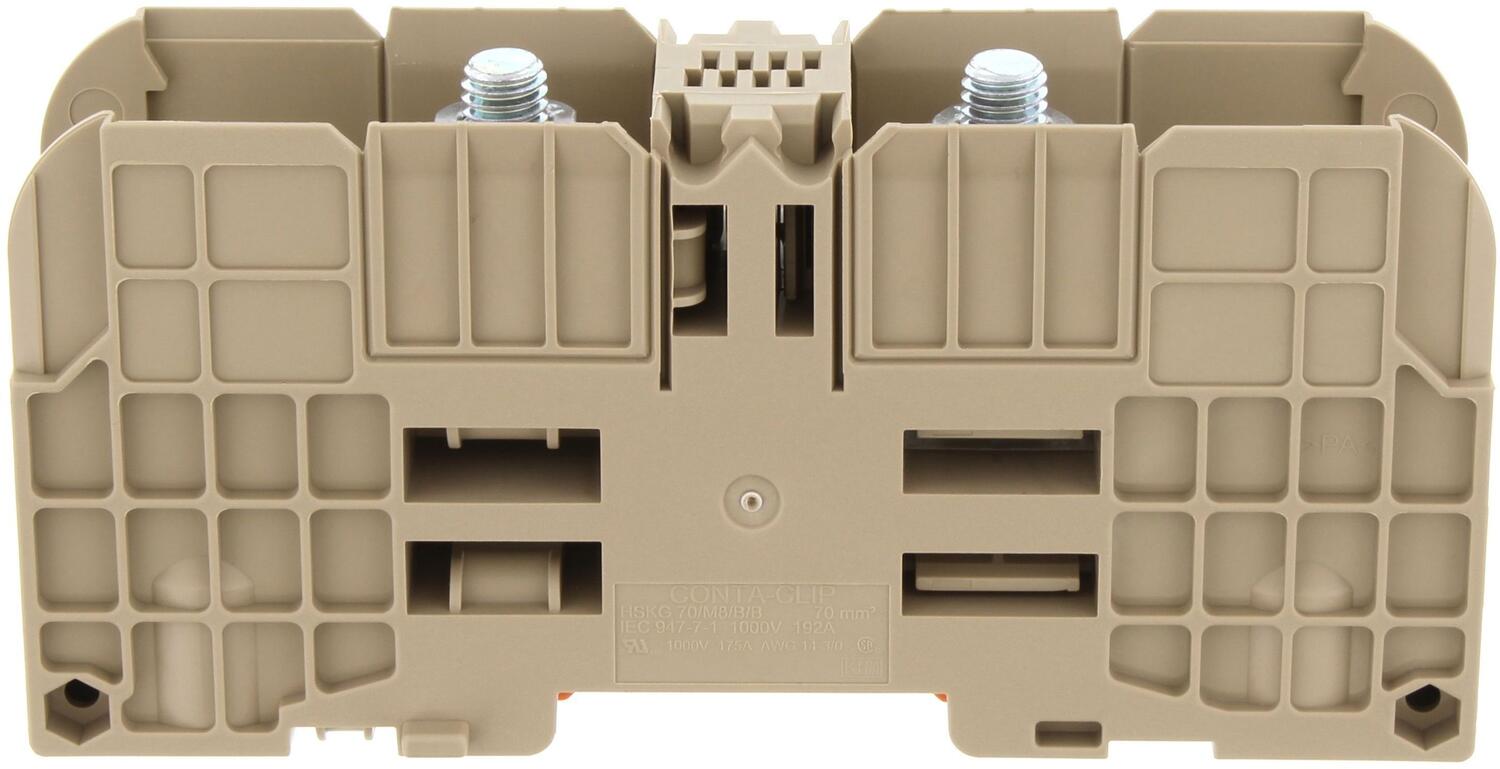

Pulttiliitin, HSKG, beige
Pulttiliitin, HSKG 70/M6/B/B BG
Tuotenumero:
17035.2 Kopioitu!
70 mm²
Beige
1000 V
192 A
TS 35/7,5
8 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR
132 mm
32 mm
61 mm
70 mm
180 mm
≤ 95 mm²
2
1 kpl
M 8
14
3/0
6
12
2,5 mm²
95 mm²
16 mm²
70 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
1000 V
UL 1059
1000 V
175 A
C22.2 No 158
1000 V
175 A
UL 1059
1000 V
175 A
C22.2 No 158
EN 60947-7-1:2009
85369010
DE
156,2 g
10 kpl

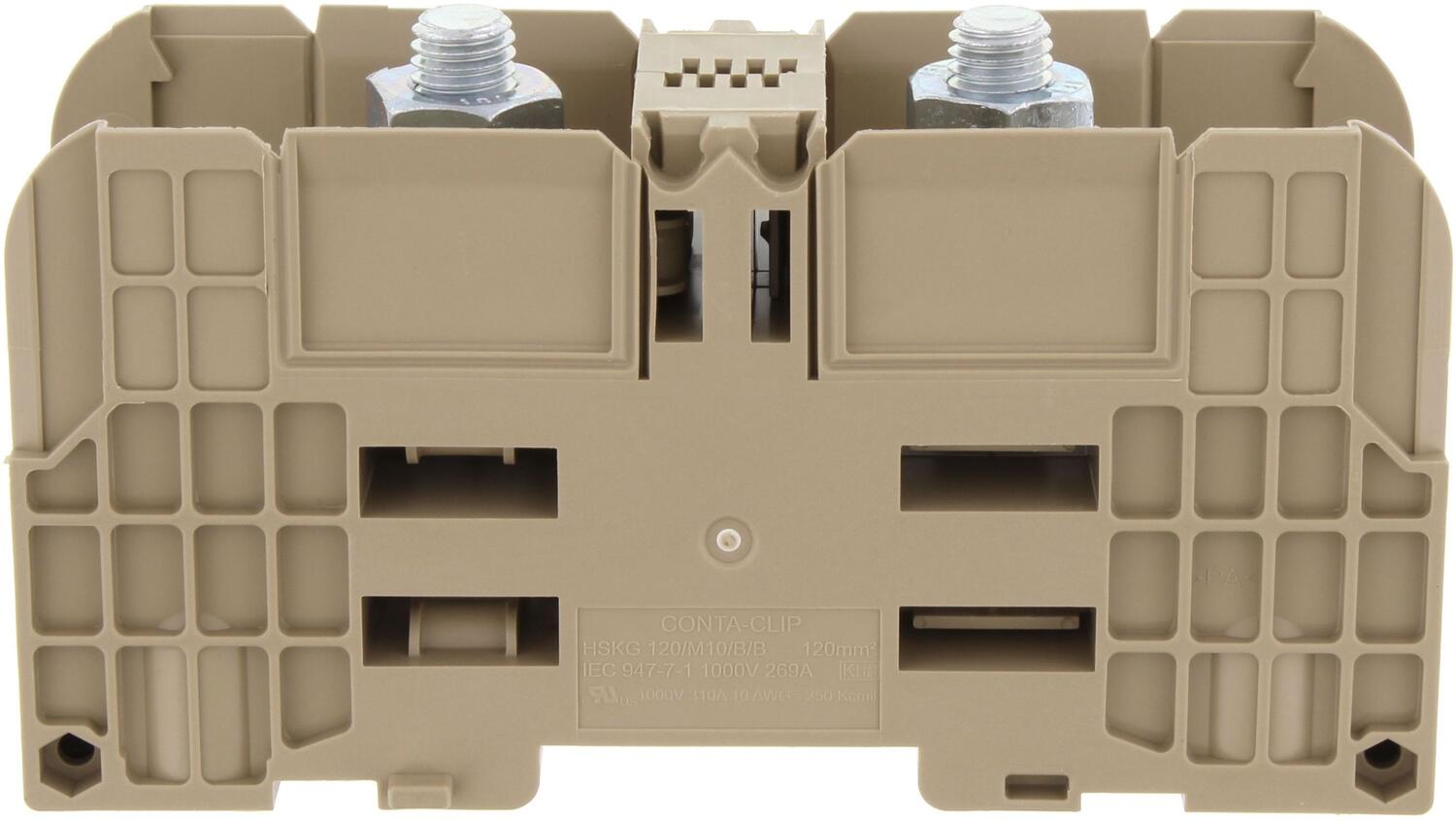

Pulttiliitin, HSKG, beige
Pulttiliitin, HSKG 120/M10/B/B BG
Tuotenumero:
17023.2 Kopioitu!
120 mm²
Beige
1000 V
269 A
TS 35/7,5
8 kV
III
3
UL, GL, cUL, KEMA KUR, EAC
133 mm
42 mm
72 mm
80 mm
226 mm
≤ 120 mm²
2
1 kpl
M 10
10
250 Kcmil
10
20
6 mm²
15 mm²
6 mm²
120 mm²
16 mm²
150 mm²
16 mm²
120 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
1000 V
UL 1059
1000 V
310 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
245,7 g
5 kpl
IEC 60947-7-1

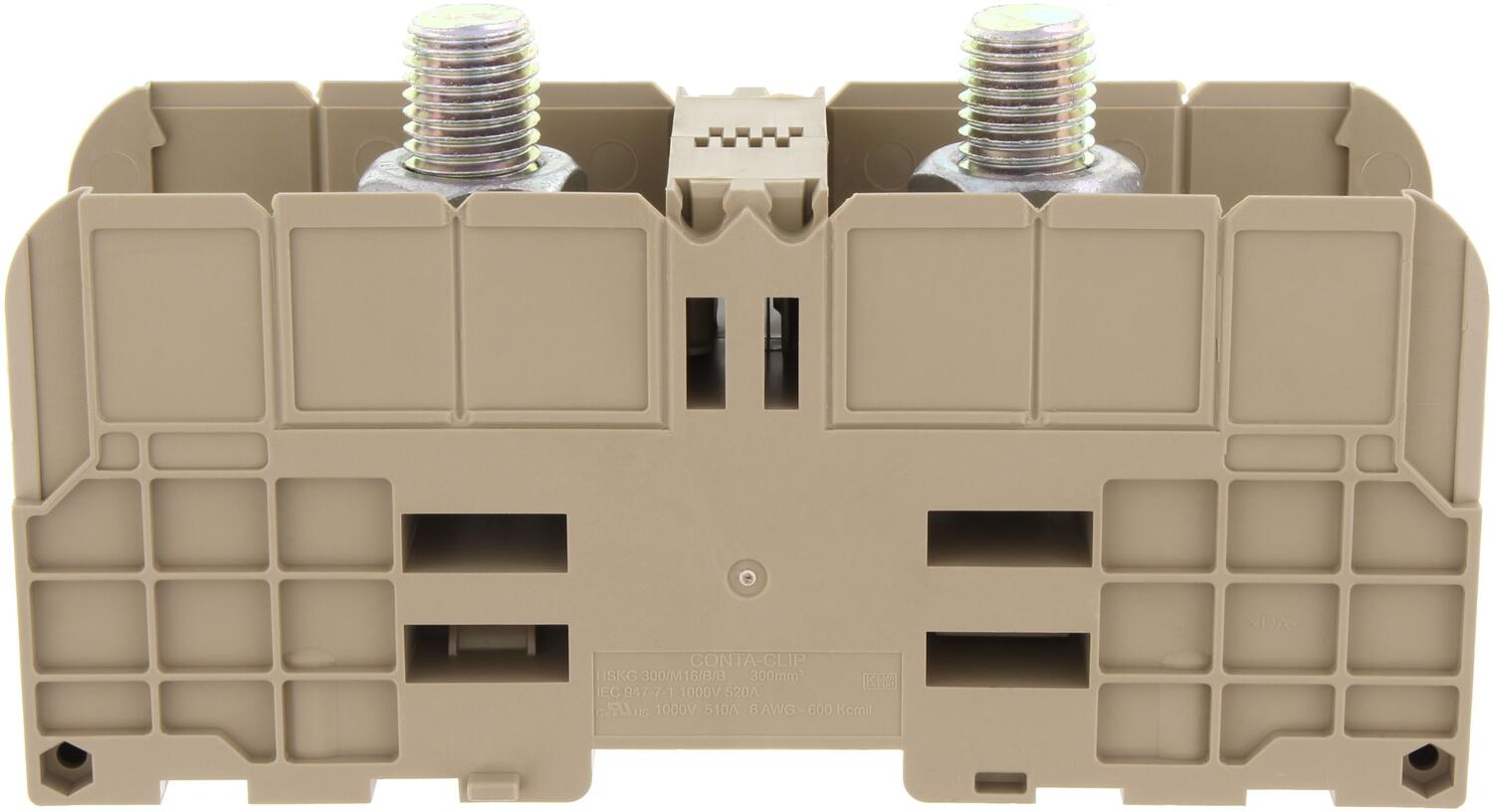

Pulttiliitin, HSKG, beige
Pulttiliitin, HSKG 185/M12/B/B BG
Tuotenumero:
17024.2 Kopioitu!
185 mm²
Beige
1000 V
353 A
TS 35/7,5
8 kV
III
3
UL, GL, cUL, KEMA KUR, EAC
164 mm
55 mm
78 mm
90 mm
288 mm
≤ 185 mm²
2
1 kpl
M 12
8
500 Kcmil
14
31
10 mm²
240 mm²
10 mm²
185 mm²
25 mm²
240 mm²
25 mm²
185 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
1000 V
UL 1059
1000 V
380 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
409 g
5 kpl
IEC 60947-7-1
Pulttiliitin, HSKG, beige
Pulttiliitin, HSKG 300/M16/B/B BG
Tuotenumero:
17027.2 Kopioitu!
300 mm²
Beige
1000 V
520 A
TS 35/7,5
8 kV
III
3
UL, GL, cUL, KEMA KUR, EAC
164 mm
55 mm
86 mm
90 mm
288 mm
≤ 300 mm²
2
1 kpl
M 16
6
600 Kcmil
25
60
25 mm²
240 mm²
50 mm²
240 mm²
50 mm²
300 mm²
50 mm²
240 mm²
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
1000 V
UL 1059
1000 V
510 A
C22.2 No 158
IEC 60947-7-1:2009
TR ZU 004/2011
EN 60947-7-1:2009
85369010
DE
529 g
5 kpl
IEC 60947-7-1
