CONTA-CLIP

Maadoitusliittimet - ZSL 2,5-16mm²

ZSL, ZSLD

  • Maadoitusliittimet 2,5 - 16 mm²
  • 2-4 kytkentäpistettä
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tilaustiedot

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Vihreä/keltainen
Asennus TS 35/7,5
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC

Mitat
Pituus 59 mm
Leveys 5,1 mm
Korkeus TS 35/7.5 39 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 0 kpl
Testipisteiden lukumäärä (poimintaliittimin) 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,5 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,5 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 20
Nimellinen johtimen poikkipinta-ala (AWG) 12
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
UL standardi UL 1059
CSA standardi C22.2 No 158
CSAus standardi UL 1059
cUL standardi C22.2 No 158
GL standardi IEC 60947-7-2:2009
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-2:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa BG
Paino 12 g
Pakkauskoko 100 kpl

Tiedostot

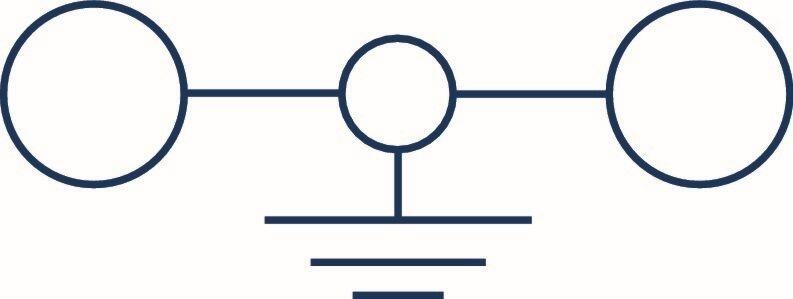

Mitat ja kytkennät

Tilaustiedot

Conta-Clipin jousivoimaliittimillä voidaan kytkeä 0,2 - 16 mm² johtimia pääteholkeilla. Jousiliittimien teknologia (tension-spring) takaa luotettavat liitännät vaativissakin käyttökohteissa. Perinteisiin ruuviliittimiin verrattuna työkalulla vapautettava jousikuormitteinen liitin nopeuttaa kytkentää. Jousivoimaliittimiin on saatavilla plug-in kytkentäsiltoja 2-10-napaisinta tai 99-napaisena mallina.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Seifert Slimline Neo
Tuoteuutiset

Seifert SlimLine Neo – uusi kotelojäähdytinsarja

Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.

Suosikit Tilausnumero: Johdinala Väri Asennus Ylijännitekategoria Ympäristöluokka Hyväksynnät Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Testipisteiden lukumäärä (poimintaliittimin) Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila UL standardi CSA standardi CSAus standardi cUL standardi GL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

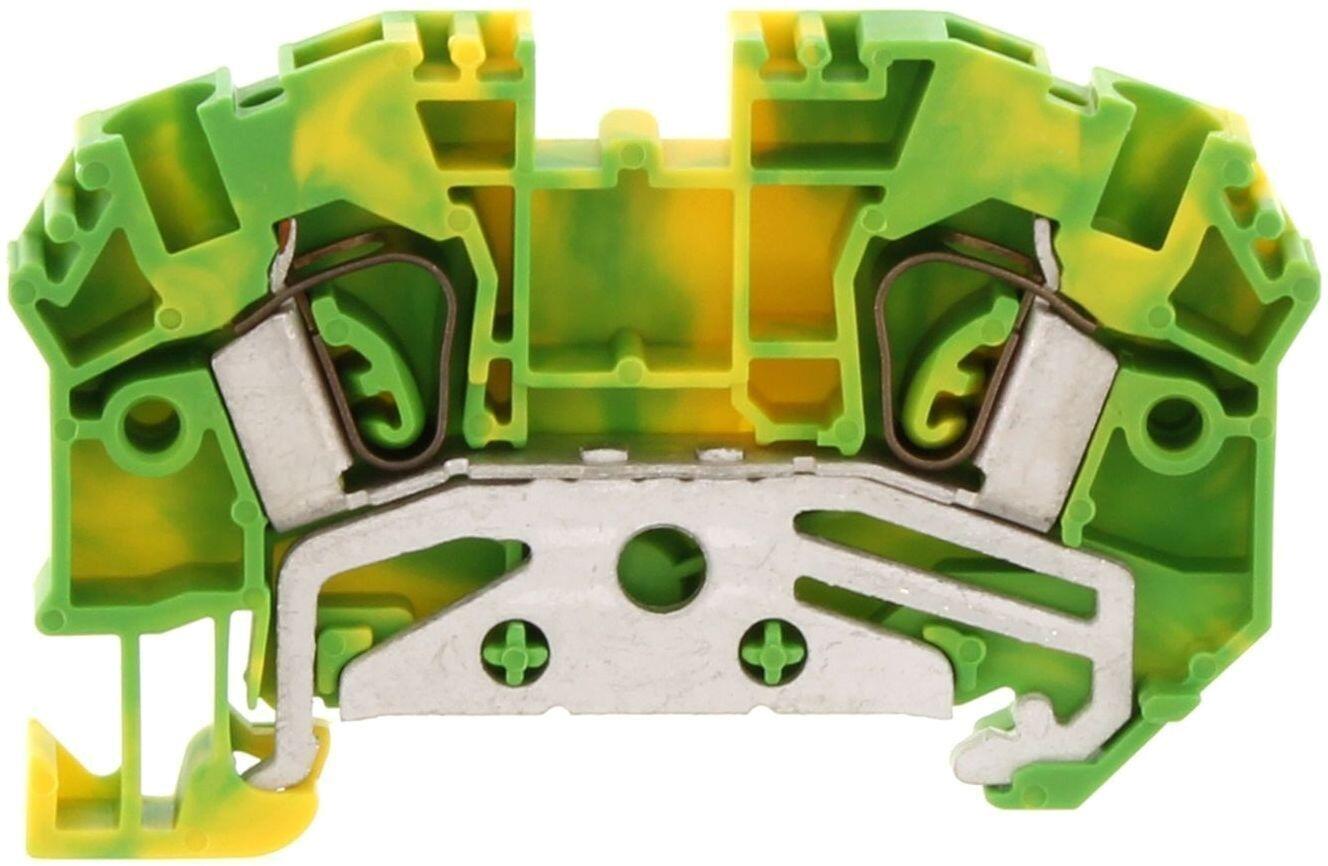

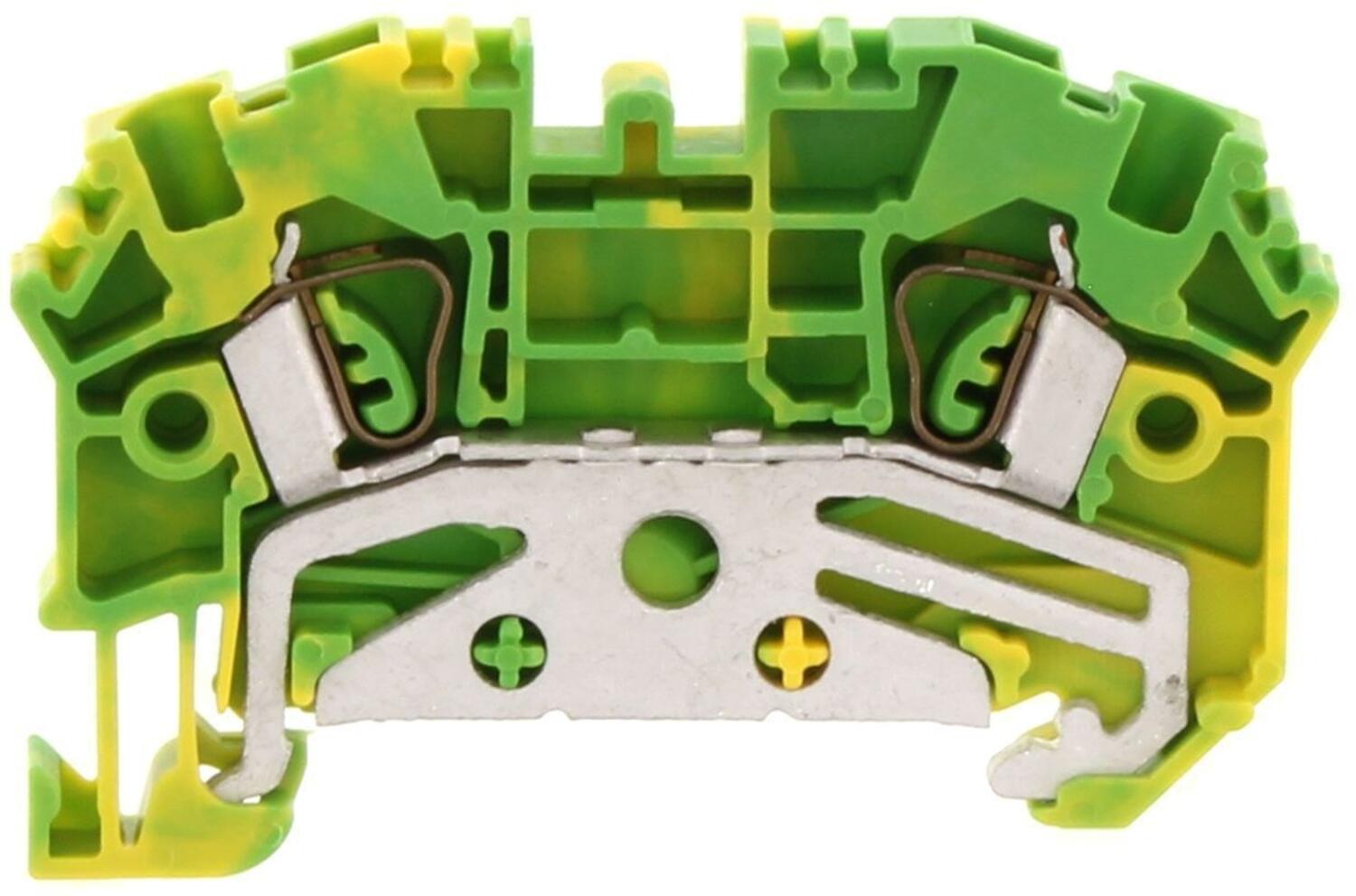

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 2,5/2A GNYE
Tuotenumero:
3510.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
59 mm
5,1 mm
39 mm
2
1 kpl
A3
0 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
12 g
100 kpl

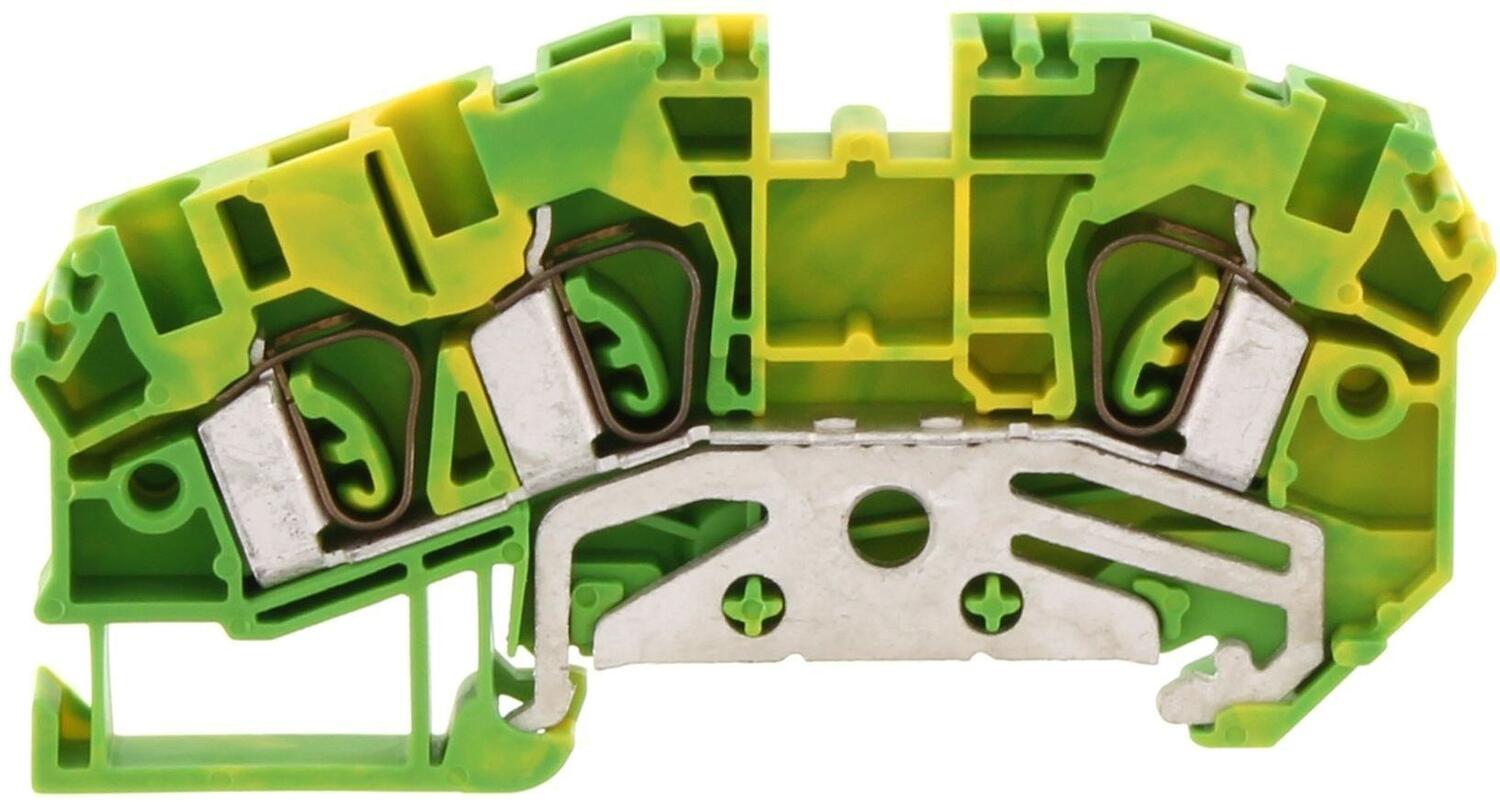

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 2,5/3A GNYE
Tuotenumero:
3511.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
71,3 mm
5,1 mm
39 mm
3
1 kpl
A3
0 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
14 g
100 kpl

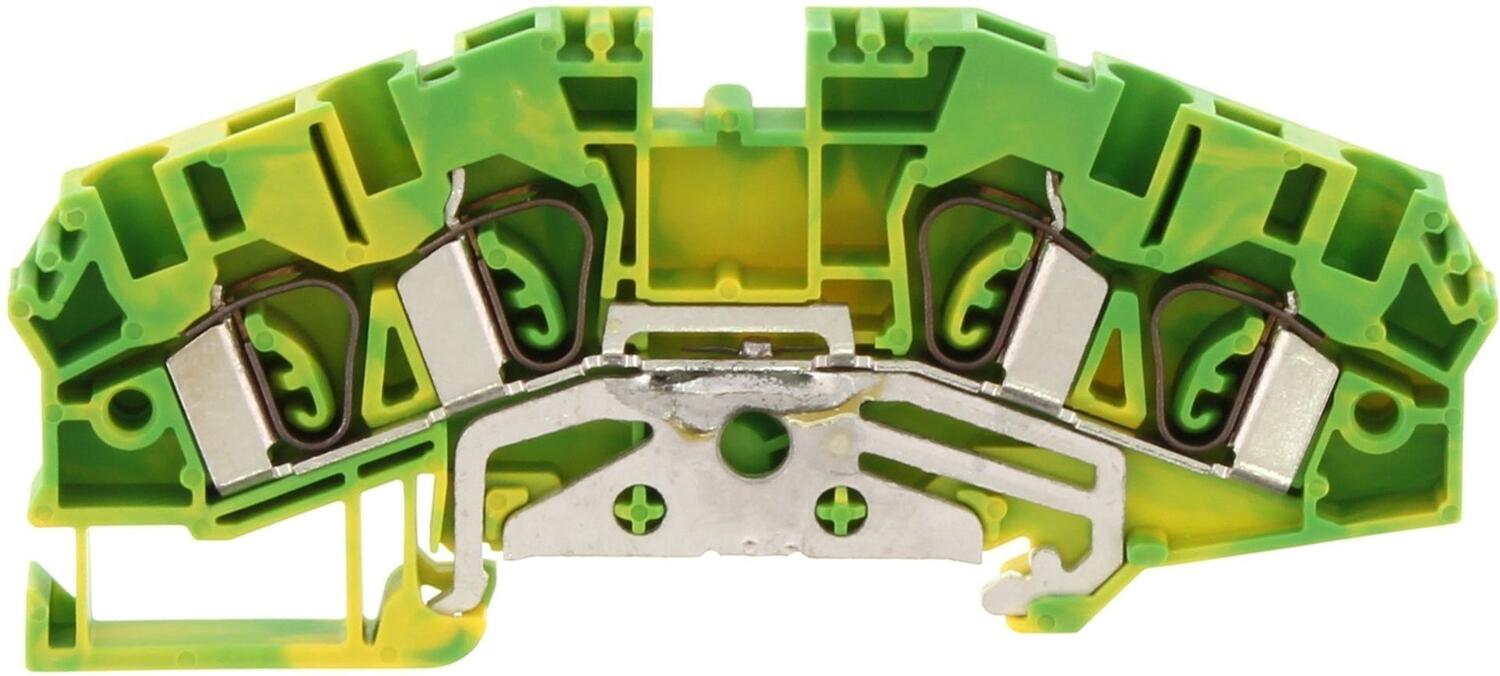

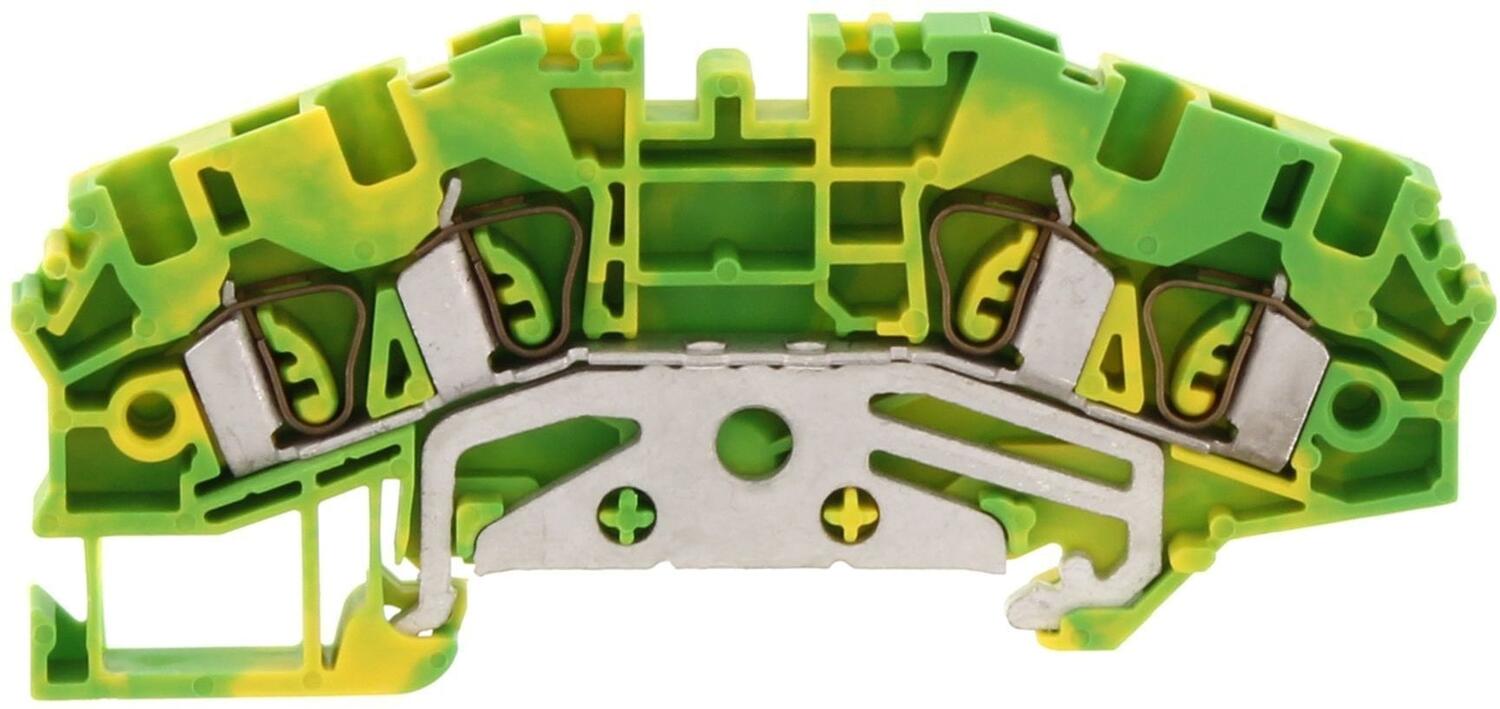

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 2,5/4A GNYE
Tuotenumero:
3512.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
83,6 mm
5,1 mm
39 mm
4
1 kpl
A3
0 kpl
2 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
16 g
100 kpl
Kaksikerrosmaadoit usliitin, ZSLD 2,5 GNYE
Tuotenumero:
3567.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, KEMA KUR, EAC
83,6 mm
5,1 mm
53 mm
4
2 kpl
A3
0 kpl
4 kpl
0,5 mm²
4 mm²
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
20
12
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
DE
17,8 g
100 kpl
Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 4/2A GNYE
Tuotenumero:
3525.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
64 mm
6,1 mm
42 mm
2
1 kpl
A4
0 kpl
2 kpl
0,5 mm²
6 mm²
0,6 mm²
6 mm²
0,5 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
14,8 g
100 kpl

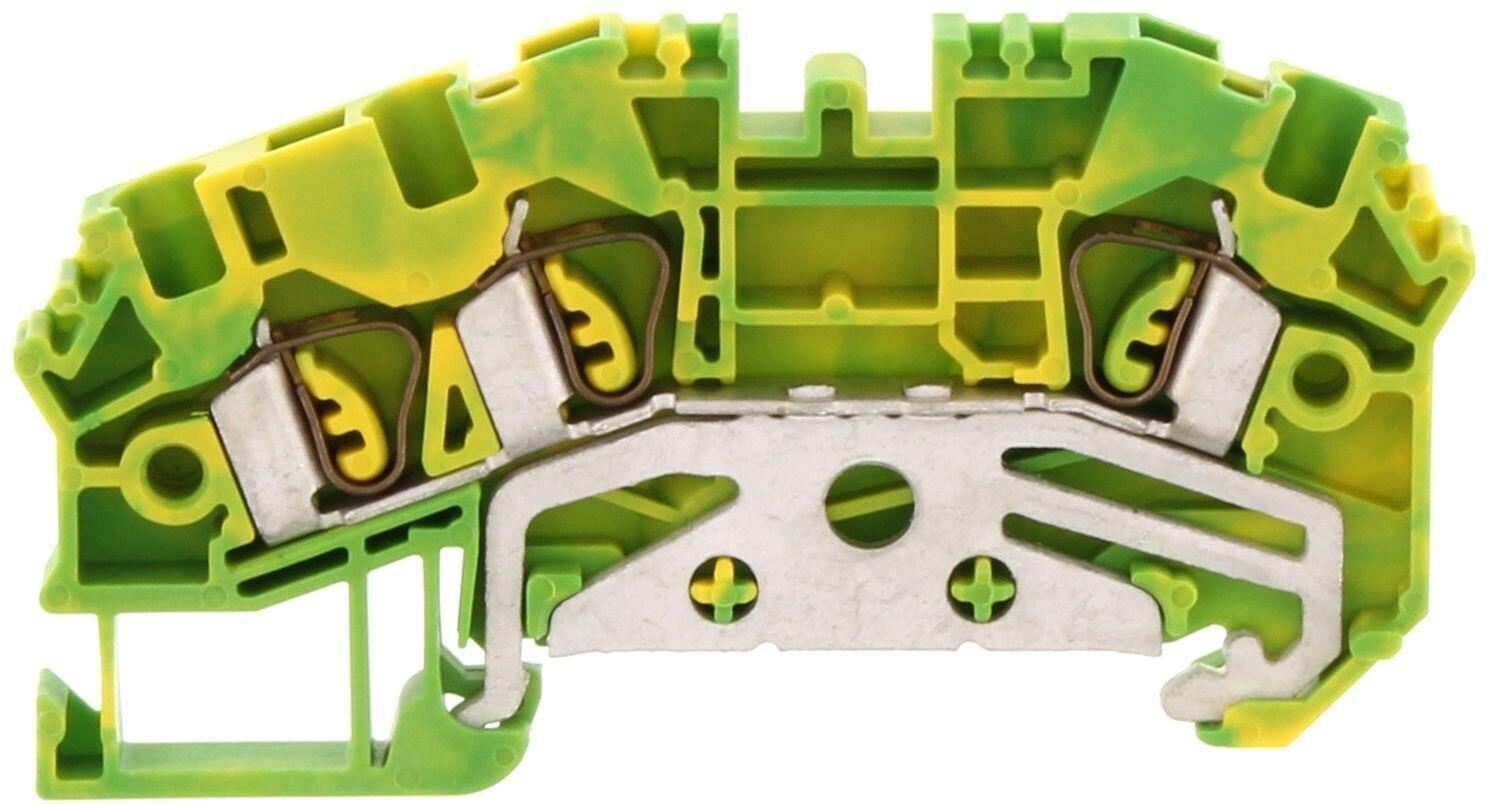

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 4/3A GNYE
Tuotenumero:
3526.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
78,5 mm
6,1 mm
42 mm
3
1 kpl
A4
0 kpl
2 kpl
0,5 mm²
6 mm²
0,6 mm²
6 mm²
0,5 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
18 g
100 kpl
Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 4/4A GNYE
Tuotenumero:
3527.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
93 mm
6,1 mm
42 mm
4
1 kpl
A4
0 kpl
2 kpl
0,5 mm²
6 mm²
0,6 mm²
6 mm²
0,5 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
20,8 g
100 kpl

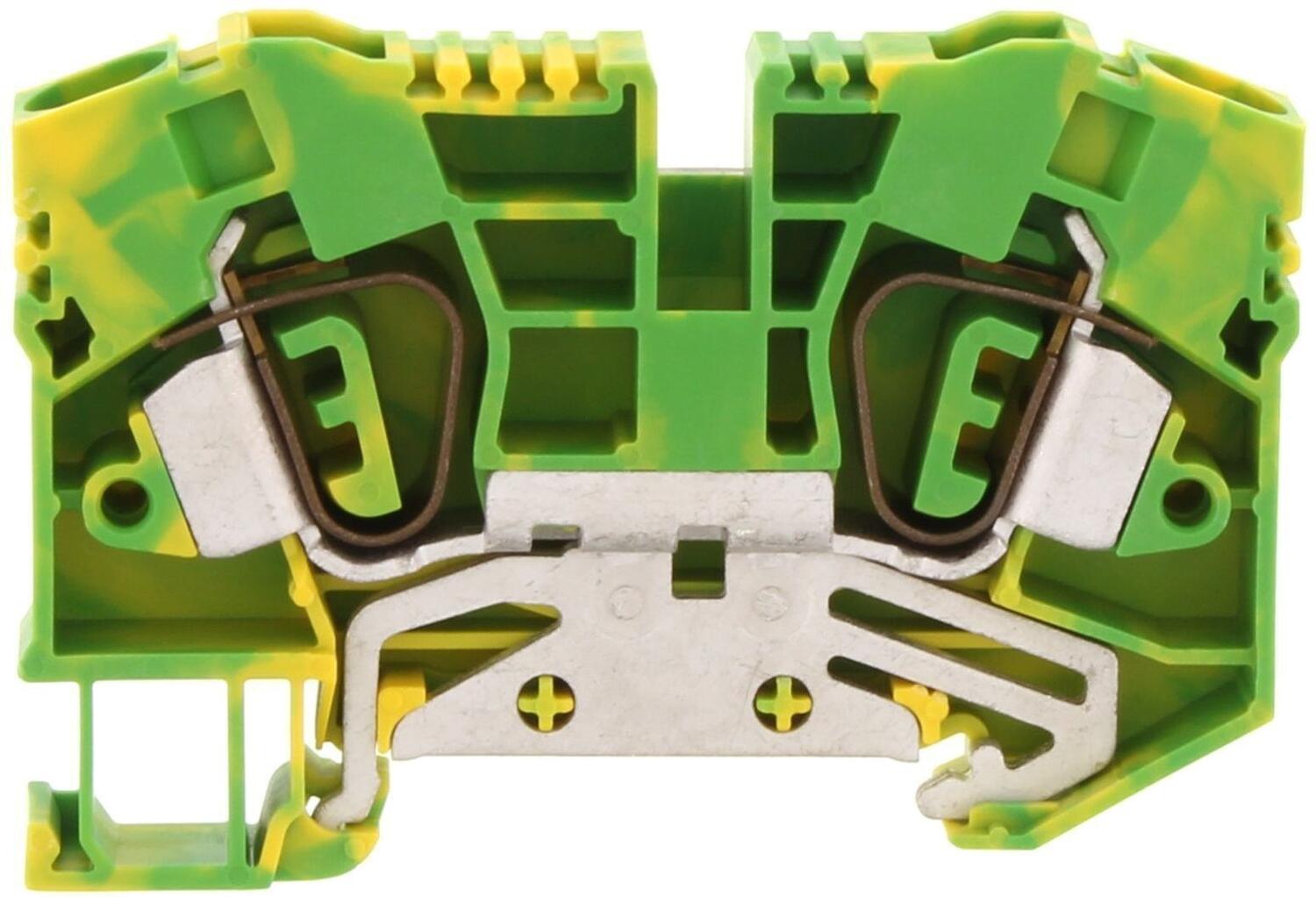

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 6/2A GNYE
Tuotenumero:
3589.2 Kopioitu!
6 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, GL, CSA US, cUL, KEMA KUR, EAC
65 mm
8,1 mm
47,5 mm
2
1 kpl
A5
0 kpl
2 kpl
0,5 mm²
10 mm²
0,5 mm²
10 mm²
0,5 mm²
6 mm²
22
8
13 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
C22.2 No 158
IEC 60947-7-2:2009
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
22 g
100 kpl

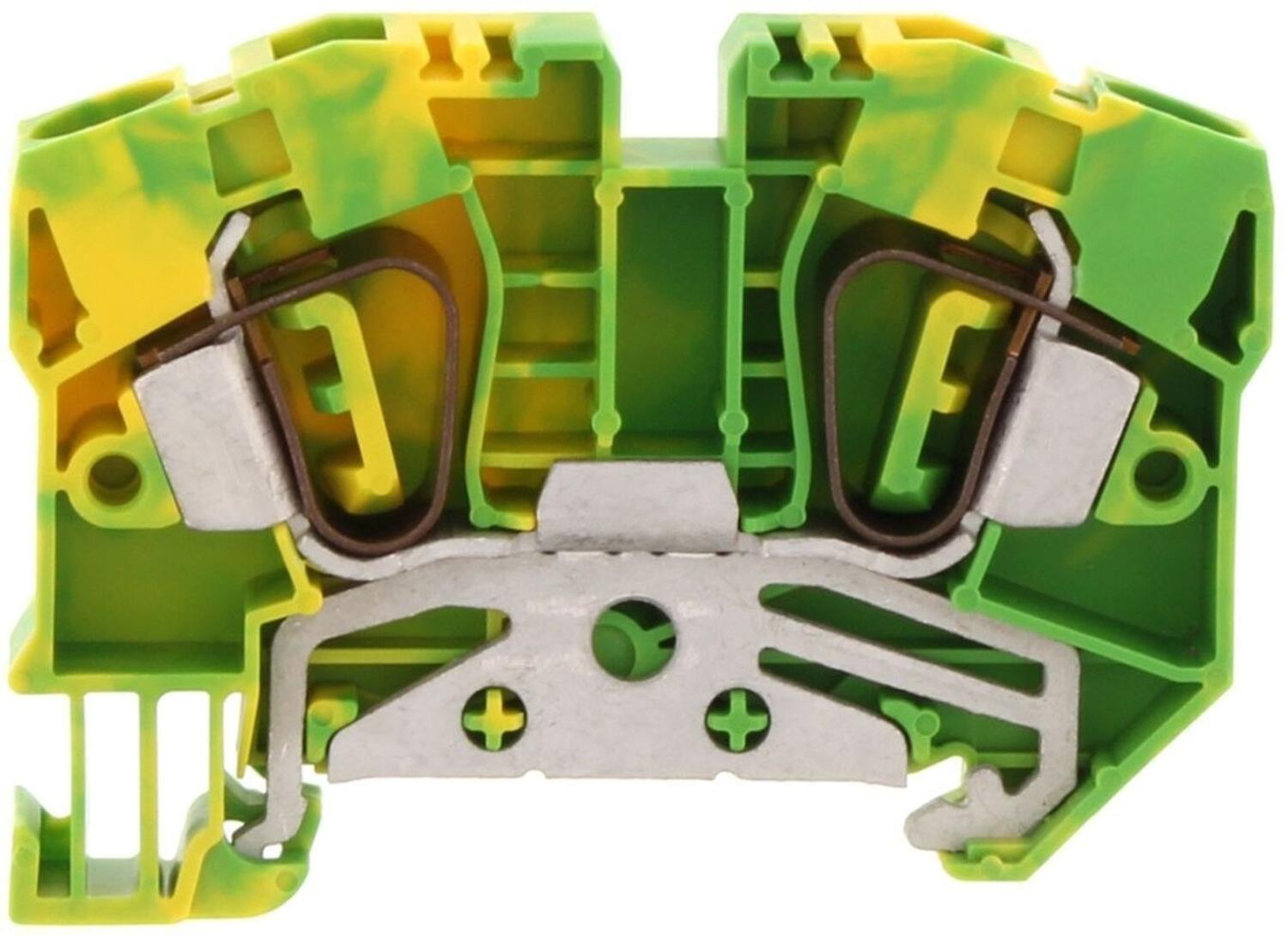

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 10/2A GNYE
Tuotenumero:
3598.2 Kopioitu!
10 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, CSA US, KEMA KUR, EAC
73,5 mm
10,1 mm
50,5 mm
2
1 kpl
B6
0 kpl
2 kpl
1,5 mm²
16 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
16
6
18 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
34 g
50 kpl

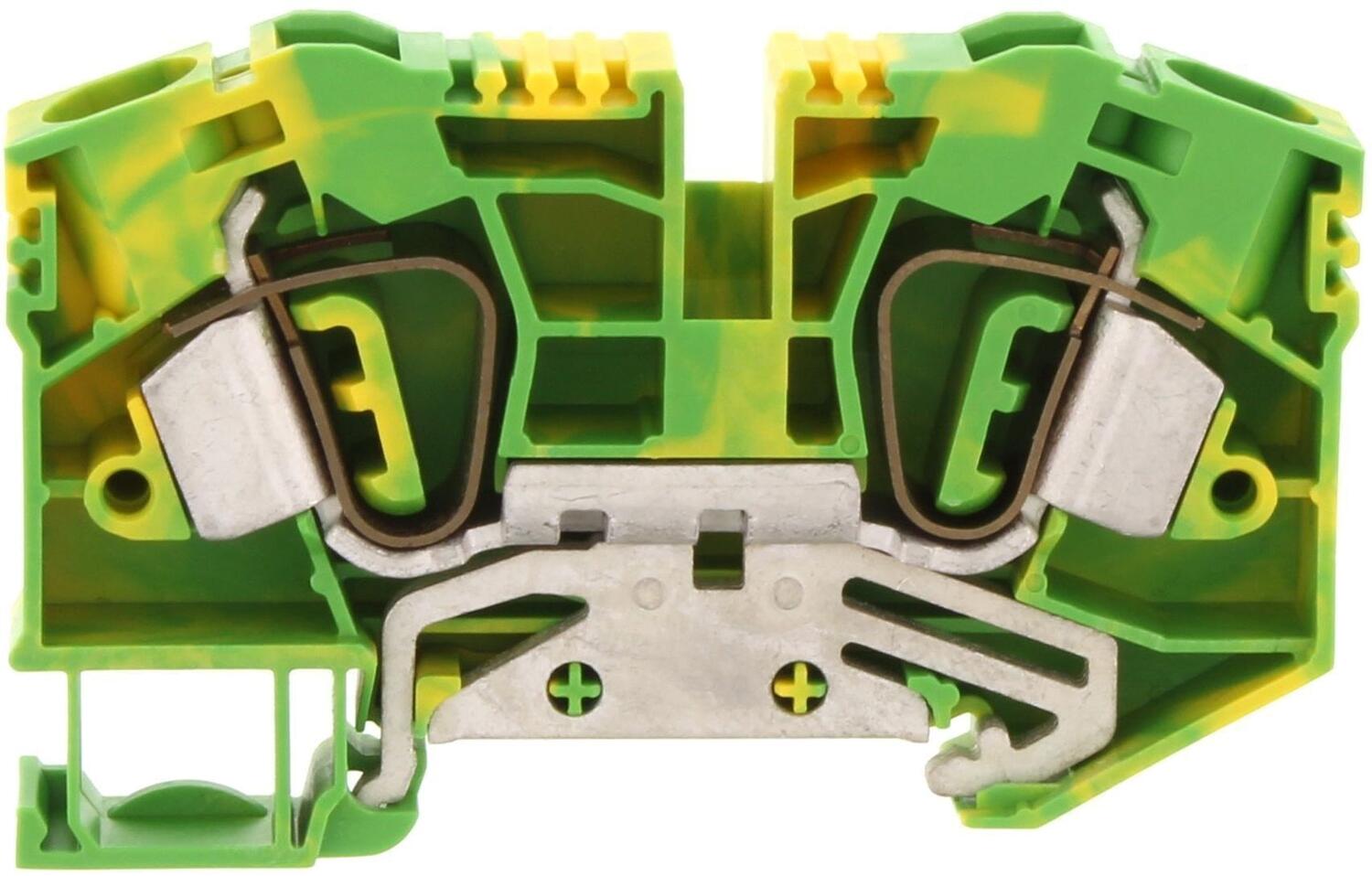

Maadoitusliitin, ZSL, vihreä
Maadoitusliitin, ZSL 16/2A GNYE
Tuotenumero:
3637.2 Kopioitu!
16 mm²
Vihreä/keltainen
TS 35/7,5
III
3
UL, CSA, CSA US, KEMA KUR, EAC
81,5 mm
12,1 mm
51,5 mm
2
1 kpl
A7
0 kpl
2 kpl
1,5 mm²
16 mm²
1,5 mm²
16 mm²
1,5 mm²
16 mm²
14
4
18 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
UL 1059
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
CZ
46,84 g
50 kpl
