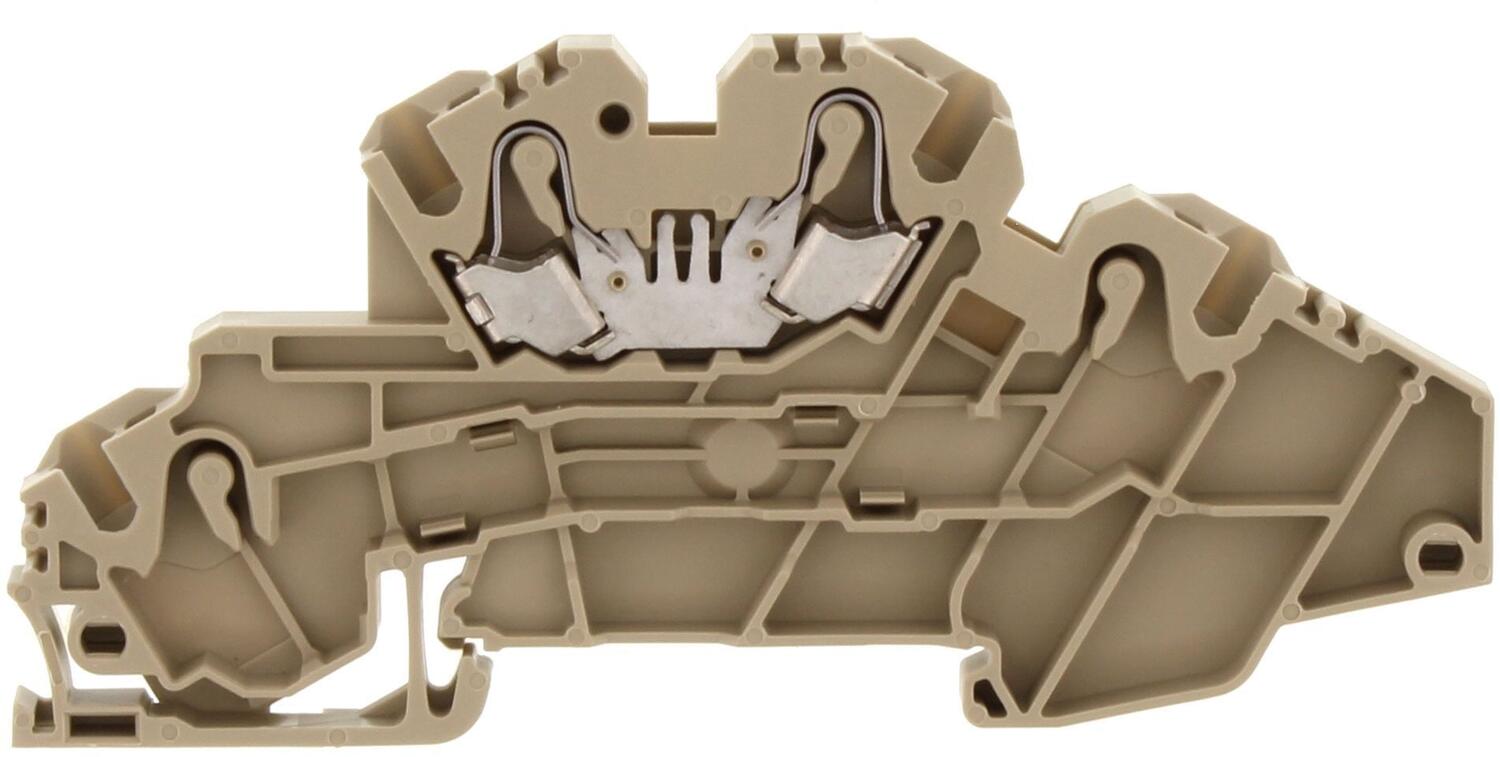

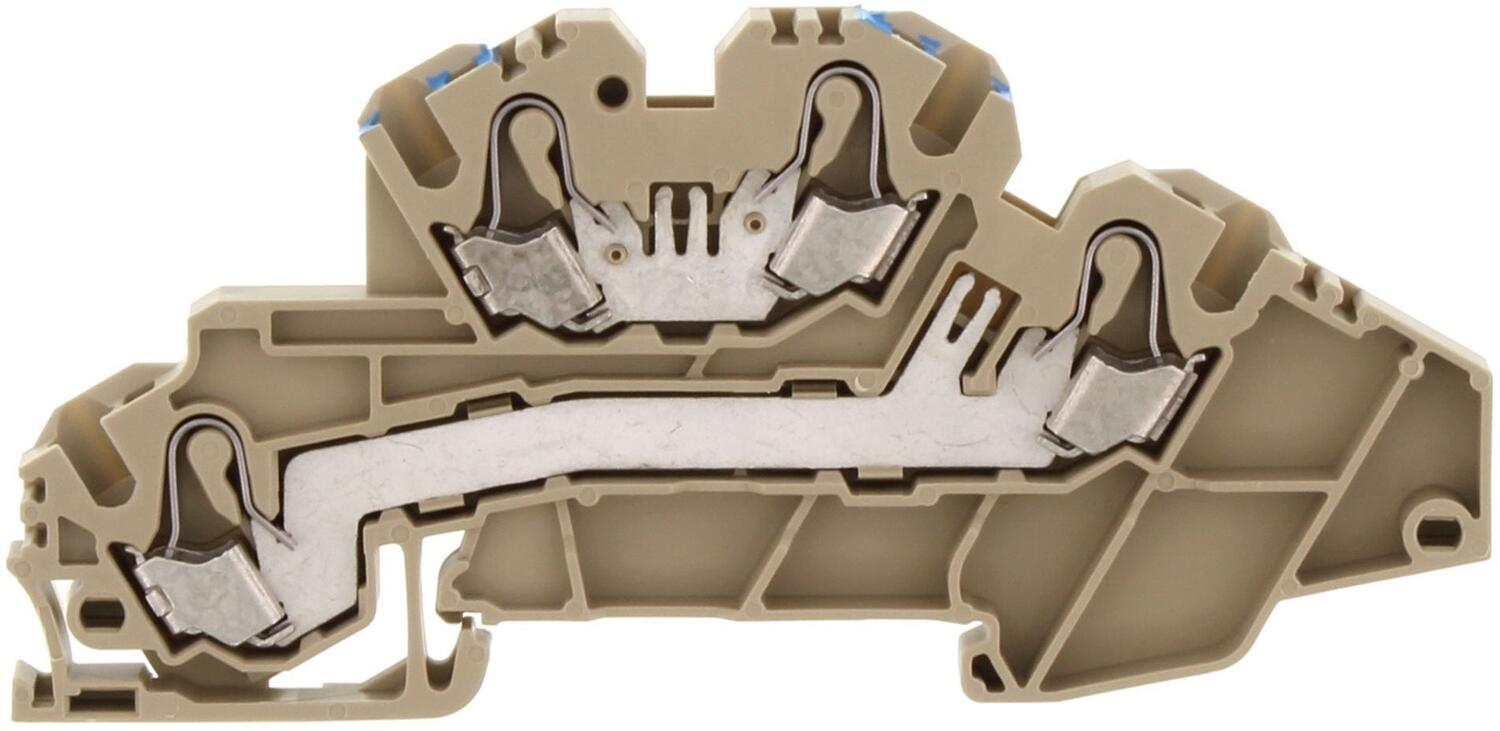

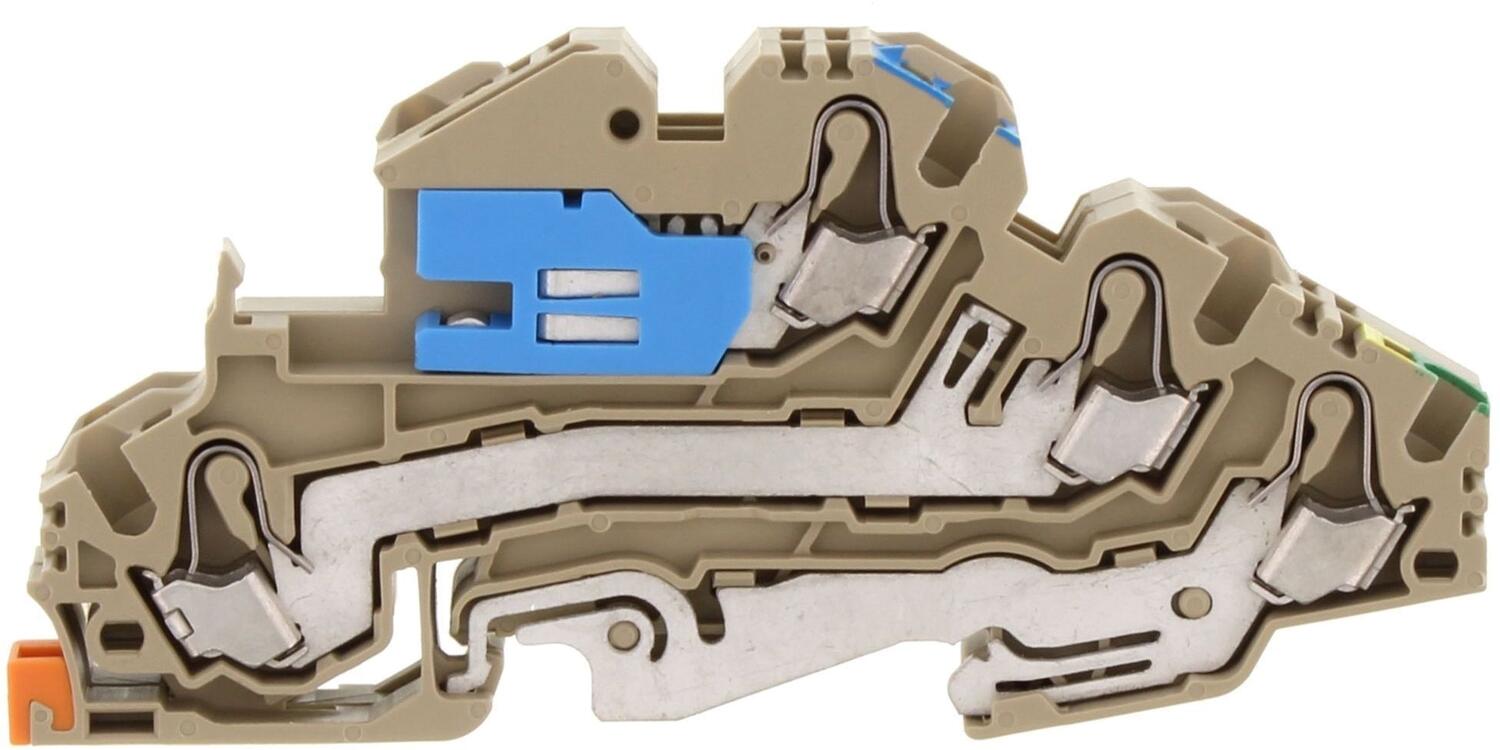

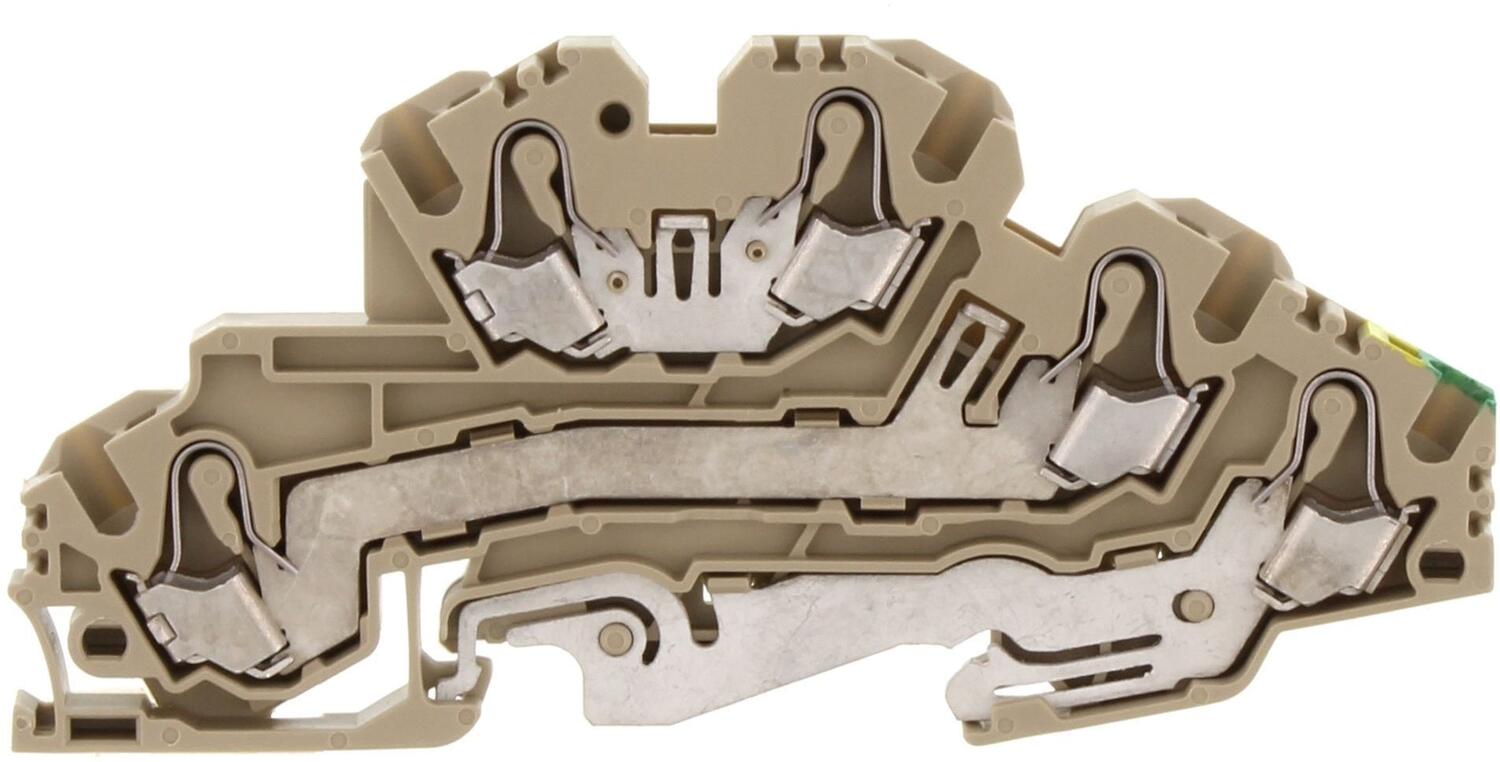

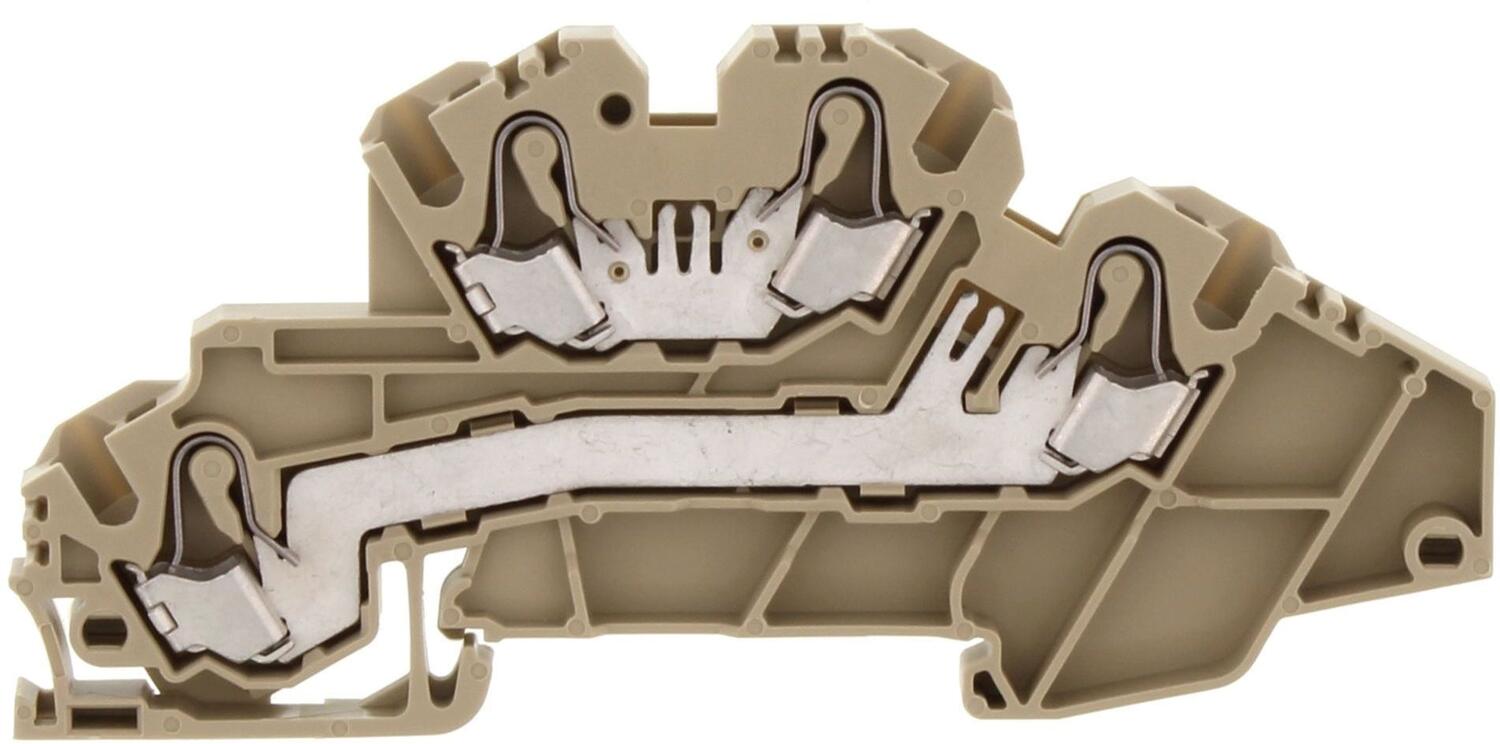

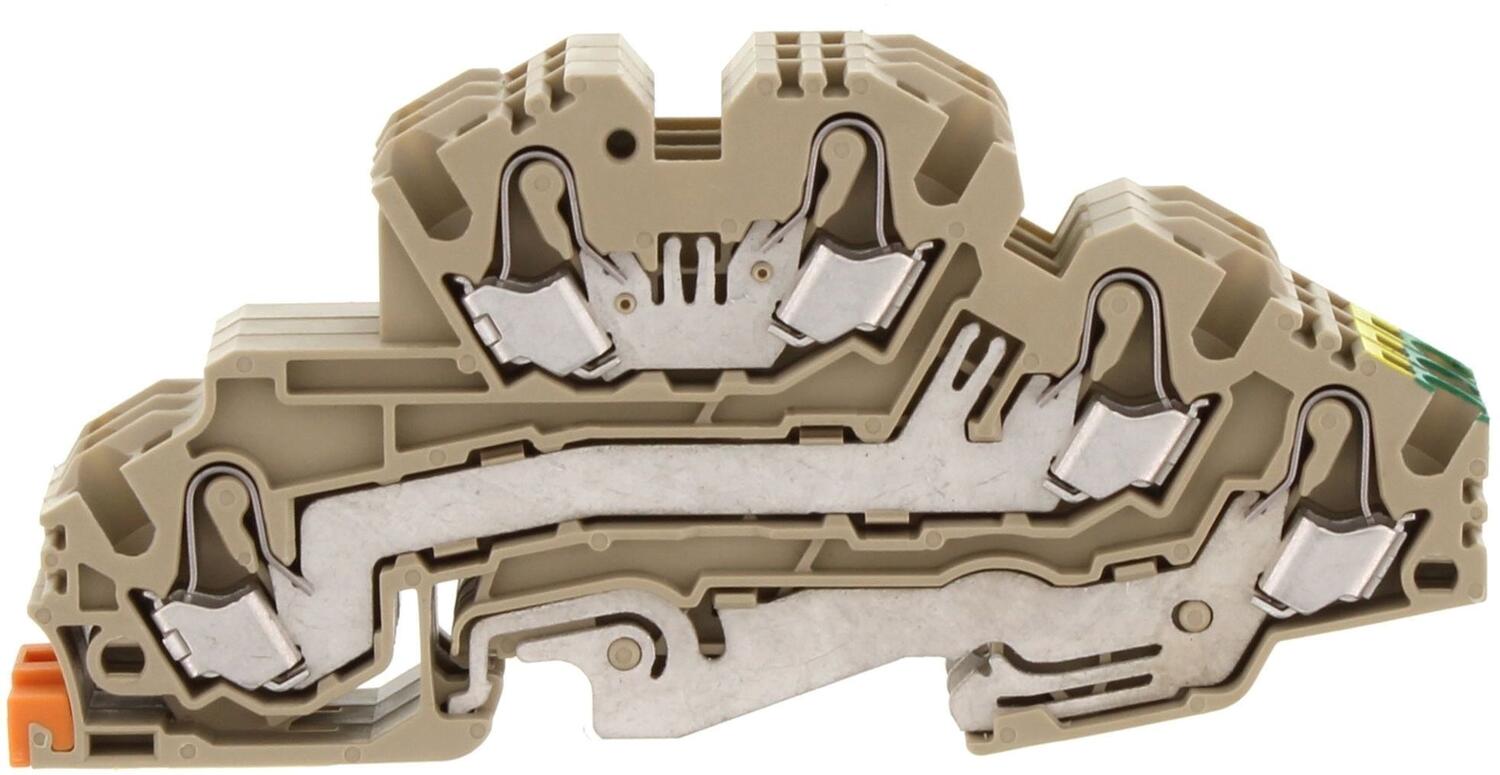

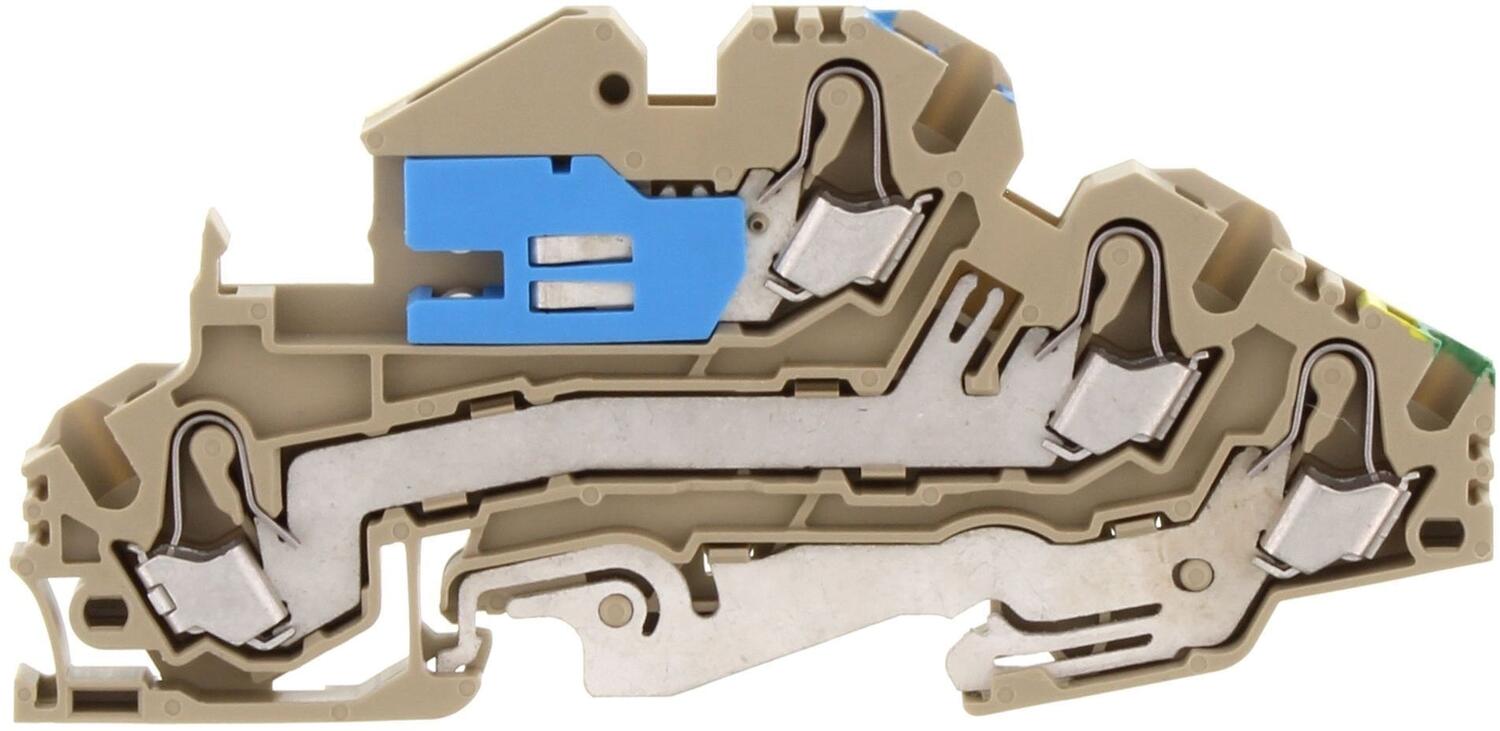

3-johdin asennusliittimet - FDLIS 2,5-4mm²

FDLIS 2,5–4 mm² -asennusliittimet on suunniteltu vaihe-, nolla- ja suojajohtimien tehokkaaseen kytkentään. Värikoodatut liittimet helpottavat johdotusta, ja alin taso maadoittuu suoraan DIN-kiskoon.
  • Värikoodatut liittimet
  • Liittimet kiskoon maadoittavalla alimmalla tasolla ja N-kiskokytkennällä
  • Materiaali polyamidi 6.6 - UL94-V2
  • Käyttölämpötila -40°C...+105°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 4 mm²
Väri Beige
Nimellisjännite IEC 400 V
Nimellisvirta IEC 32 A
Max. kuormitusvirta 32 A
Asennus TS 35/7,5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät CSA, CSA US, KEMA KUR, EAC

Mitat
Pituus 100 mm
Leveys 5,1 mm
Korkeus TS 35/7.5 49 mm

Liitännät
Liitännät 4
Erityisliitännät Busbar 10 x 3mm
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²

*Invisible Heading*
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 26
Nimellinen johtimen poikkipinta-ala (AWG) 10
Johtimen kuorintapituus 12 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite CSA 300 V
Nimellisvirta CSA 25 A
CSA standardi C22.2 No 158
Nimellisjännite CSAus 300 V
Nimellisjännite CSAus 25 A
CSAus standardi UL 1059
EAC standardi TR ZU 004/2011

Muita tietoja
Tullitariffi 85369010
Alkuperämaa BG
Paino 21 g
Pakkauskoko 50 kpl

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

FDLIS 2,5–4 mm² -3-johdin asennusliittimet tarjoavat kompaktin ratkaisun vaihe-, nolla- ja suojajohtimien kytkentään sähkö- ja automaatiokeskuksissa. Värikoodatut liittimet helpottavat eri potentiaalien tunnistamista ja selkeyttävät johdotusta.


Liittimien alin taso maadoittuu suoraan DIN-kiskoon ja N-johdin voidaan yhdistää N-kiskoon. Liittimet asennetaan TS 35/7,5 -DIN-kiskolle. Sarjan malleissa IEC-nimellisjännite on 400 V ja nimellisvirta 32 A. Eristemateriaalina käytetään polyamidi 6.6:ta.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Seifert jäähdyttimet vaativiin olosuhteisiin
Tuoteuutiset

Seifert jäähdyttimet vaativiin olosuhteisiin

Kun elektroniikan on toimittava luotettavasti äärimmäisissäkin olosuhteissa, jäähdytysratkaisulla ei ole varaa epäonnistua. Saksalaisella Seifert Systemsillä on jo yli 60 vuoden kokemus erilaisista jäähdytysratkaisuista.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Max. kuormitusvirta Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Erityisliitännät Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta

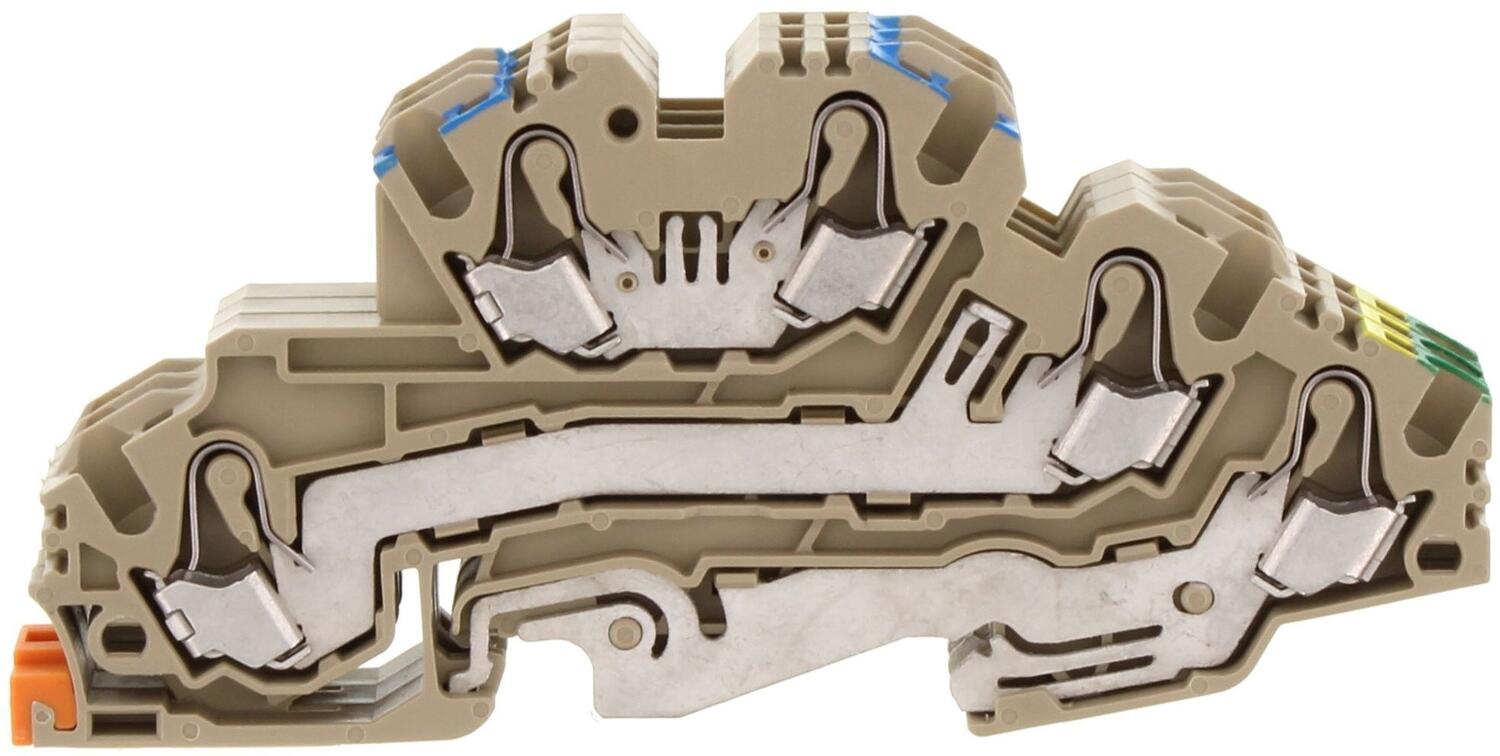

CONTA-CLIPin liittimien jakaja, jossa on sinisiä ja beigejä komponentteja, suunniteltu sähköliitännöille.
Yhdistelmäliitin, FDLIS 2,5-4 NT/L/PE
Tuotenumero:
3240.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
4
Busbar 10 x 3mm
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
21 g
50 kpl
Kytkentäliitin CONTA-CLIPiltä metallikontakteilla ja vaaleanbeige muovirakenteella
Yhdistelmäliitin, FDLIS 2,5-4 N/L/PE
Tuotenumero:
3241.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
5
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
21 g
50 kpl
CONTA-CLIPin liittimellinen jakotukki, jossa on useita liitäntöjä ja kestävä rakenne sähköasennuksia varten
Yhdistelmäliitin, FDLIS 2,5-4 L/L/PE
Tuotenumero:
3242.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
5
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
21 g
50 kpl
Kytkentäliitin CONTA-CLIPiltä metallikontakteilla ja vaaleanruskealla muovikannella
Yhdistelmäliitin, FDLIS 2,5-4 N/L
Tuotenumero:
3243.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
4
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
15,4 g
50 kpl
CONTA-CLIPin liittimellä varustettu kytkentäpiste, jossa on kolme liitäntää ja kestävä rakenne sähköasennuksia varten.
Yhdistelmäliitin, FDLIS 2,5-4 L/L
Tuotenumero:
3244.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
4
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
15,4 g
50 kpl
CONTA-CLIPin liittimien jakaja, jossa on beige muovirakenne ja metallikomponentteja sähköliitoksia varten
Yhdistelmäliitin, FDLIS 2,5-4 N
Tuotenumero:
3245.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
2
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
11 g
50 kpl
Kytkentämoduuli CONTA-CLIPiltä metallikontakteilla ja vaaleanbeige muovirakenteella
Yhdistelmäliitin, FDLIS 2,5-4 L
Tuotenumero:
3246.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
5,1 mm
49 mm
2
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
10 g
50 kpl
Kytkentäliitin CONTA-CLIPiltä useilla liitännöillä ja väriin koodatuilla terminaaleilla
Yhdistelmäliitin, FDLIS B 2,5-4 3NT/3L/3PE
Tuotenumero:
3247.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
block for AC application
100 mm
15,3 mm
49 mm
12
Busbar 10 x 3mm
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
63 g
16 kpl
CONTA-CLIPin liitospistoke, jossa on beige ja sininen muotoilu, näyttää sisäiset komponentit ja liitännät.
Yhdistelmäliitin, FDLIS B 2,5-4 NT/3L/PE
Tuotenumero:
3248.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
block for 3-phase application
100 mm
10,2 mm
49 mm
7
Busbar 10 x 3mm
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
35,78 g
25 kpl
CONTA-CLIPin liitäntäliitin, jossa on useita liitäntöjä ja väriin koodatut puristimet helppoa asennusta varten
Yhdistelmäliitin, FDLIS B 2,5-4 3L/3N/3PE
Tuotenumero:
3249.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
block for AC application
100 mm
15,3 mm
49 mm
15
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
62 g
16 kpl
Kytkentäliitin CONTA-CLIPiltä useilla liitännöillä ja kestävä rakenne
Yhdistelmäliitin, FDLIS B 2,5-4 3L/N/PE
Tuotenumero:
3250.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
block for 3-phase application
100 mm
10,2 mm
49 mm
9
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
37 g
25 kpl
Liittimien jakaja CONTA-CLIPiltä, jossa on useita liitäntöjä ja vaaleanbeige muovirakenne
Yhdistelmäliitin, FDLIS B 2,5-4 6L
Tuotenumero:
3251.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
15,3 mm
49 mm
12
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
47,2 g
16 kpl
Kytkentäliitin CONTA-CLIPiltä, jossa on useita liitäntöjä ja harmaa muovirakenne
Yhdistelmäliitin, FDLIS B 2,5-4 6L/3PE
Tuotenumero:
3252.2 Kopioitu!
4 mm²
Beige
400 V
32 A
32 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
100 mm
15,3 mm
49 mm
15
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
25 A
C22.2 No 158
300 V
25 A
UL 1059
TR ZU 004/2011
85369010
BG
62 g
16 kpl

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Miro Ranki

Tuotepäällikkö

+358403412418
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
