CONTA-CLIP

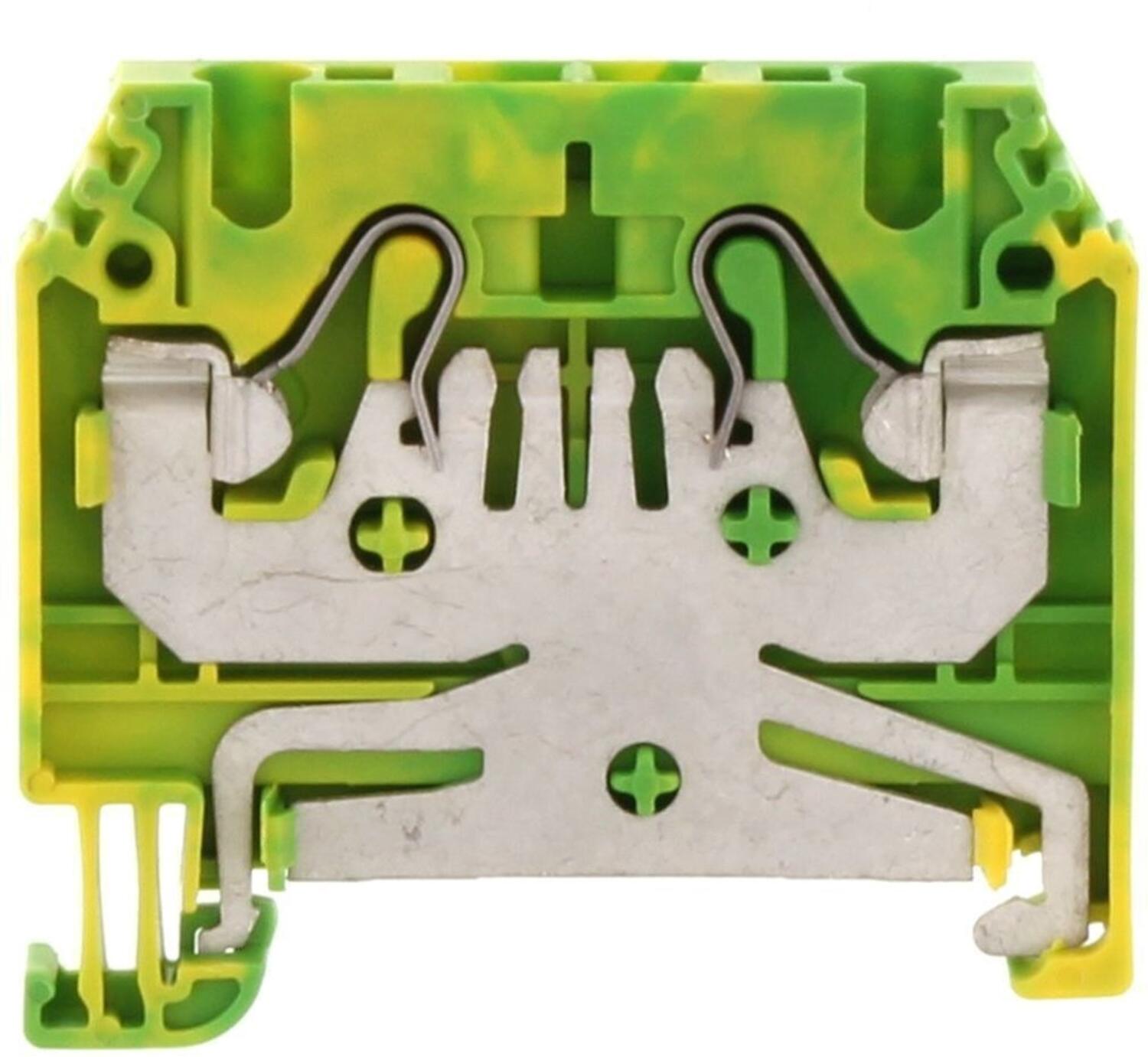

Maadoitusliittimet - FSL 1,5-16mm²

FSL-maadoitusliittimet mahdollistavat nopean ja työkaluttoman johdotuksen DIN-kiskoon. Sarja soveltuu 1,5–16 mm² johdinaloille ja tarjoaa tukevan kiinnityksen teollisuuden sähkö- ja keskuskokoonpanoihin.
  • Johdotus ilman työkaluja
  • Tukeva kiinnitys DIN-kiskoon
  • Materiaali polyamidi 6.6 - UL94-V0
  • Käyttölämpötila -40°C...+120°C

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 1,5 mm²
Väri Vihreä/keltainen
Asennus TS 35/7,5
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät CSA, CSA US, KEMA KUR, EAC

Mitat
Pituus 48,5 mm
Leveys 4,1 mm
Korkeus TS 35/7.5 43 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A1
Rinnankytkentäkanavien lukumäärä 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 1,5 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 1,5 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²

*Invisible Heading*
Poikkipinta-ala monisäikeinen pääteholkilla, max. 1,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 24
Nimellinen johtimen poikkipinta-ala (AWG) 16
Johtimen kuorintapituus 12 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
CSA standardi C22.2 No 158
CSAus standardi UL 1059
EAC standardi TR ZU 004/2011
KEMA KEUR standardi EN 60947-7-2:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa BG
Paino 8,1 g
Pakkauskoko 100 kpl

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

FSL-maadoitusliittimet on suunniteltu nopeaan ja luotettavaan suojajohtimien liittämiseen sähkö- ja automaatiokeskuksissa. Pikajousivoimainen liitäntä mahdollistaa johdotuksen ilman työkaluja, mikä helpottaa ja nopeuttaa asennusta.


FSL-sarja kattaa 1,5–16 mm² johdinalat ja kiinnittyy tukevasti DIN-kiskoon. Liittimien eristemateriaali on polyamidi 6.6, paloluokka UL94-V0 ja käyttölämpötila-alue -40…+120 °C. Sarja soveltuu teollisuuden keskusrakennukseen ja muihin kohteisiin, joissa tarvitaan turvallista ja helposti asennettavaa maadoitusliitäntää.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Seifert jäähdyttimet vaativiin olosuhteisiin
Tuoteuutiset

Seifert jäähdyttimet vaativiin olosuhteisiin

Kun elektroniikan on toimittava luotettavasti äärimmäisissäkin olosuhteissa, jäähdytysratkaisulla ei ole varaa epäonnistua. Saksalaisella Seifert Systemsillä on jo yli 60 vuoden kokemus erilaisista jäähdytysratkaisuista.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Suosikit Tilausnumero: Johdinala Väri Asennus Ylijännitekategoria Ympäristöluokka Hyväksynnät Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila CSA standardi CSAus standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta
Liittimien jakaja vihreällä ja keltaisella muovilla, metallikontakteilla sähköliitännöille

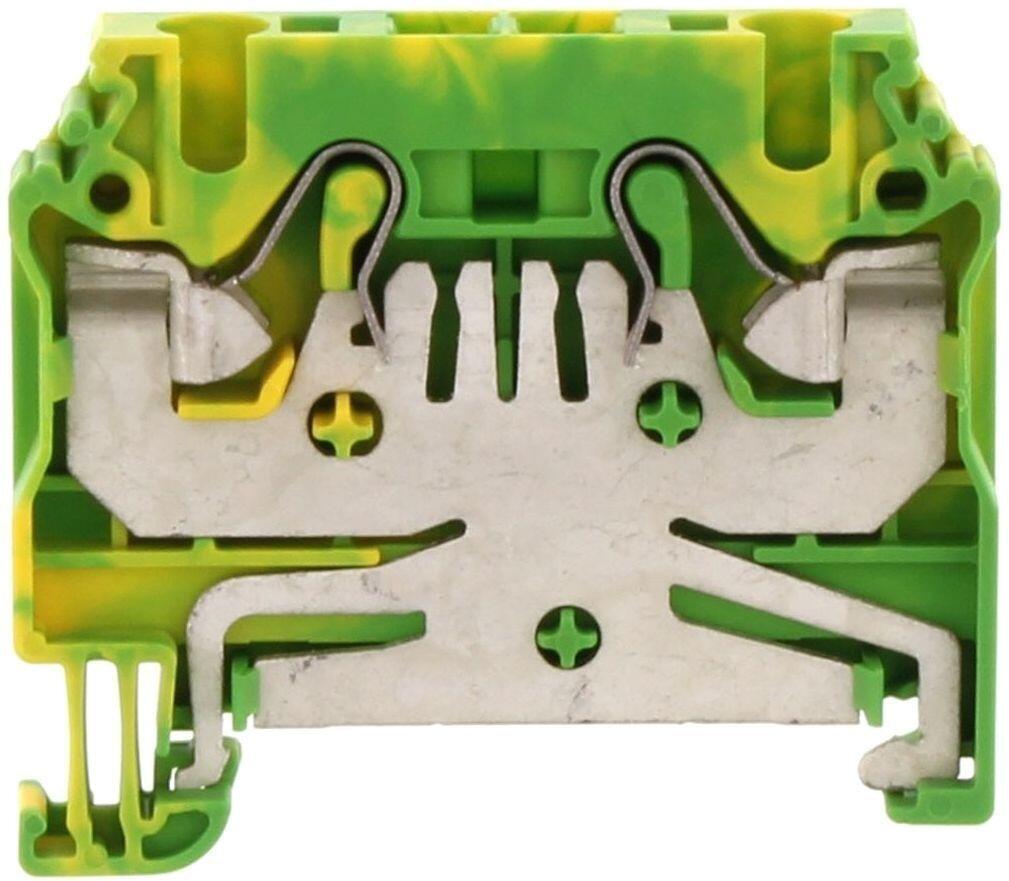

Maadoitusliitin, FSL 1,5/2A GNYE
Tuotenumero:
3203.2 Kopioitu!
1,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
48,5 mm
4,1 mm
43 mm
2
1 kpl
A1
2 kpl
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
24
16
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
8,1 g
100 kpl
CONTA-CLIPin liittimien jakaja, jossa on vihreä ja keltainen muovi sekä metallikomponentteja, ihanteellinen sähköliitännöille.

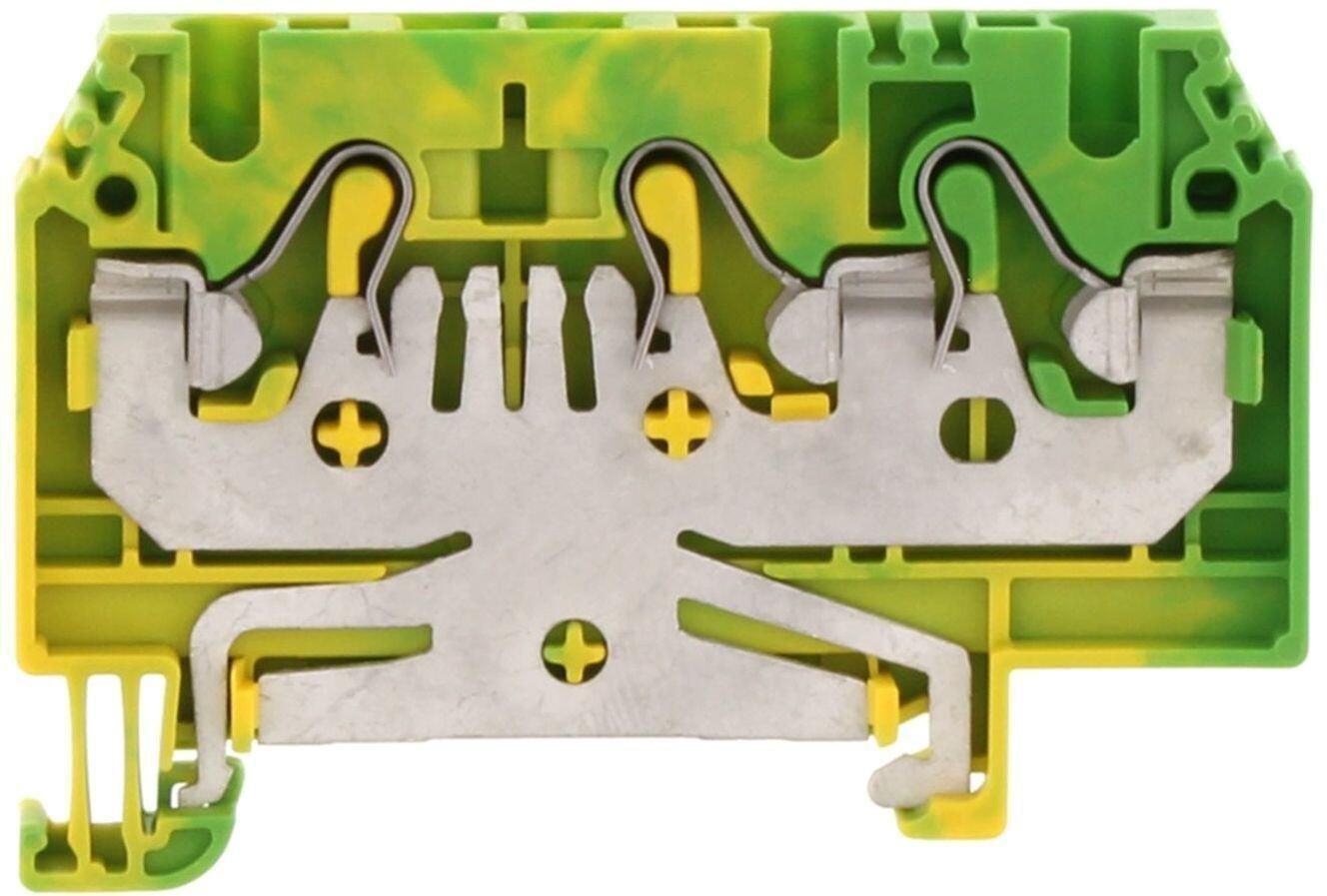

Maadoitusliitin, FSL 1,5/3A GNYE
Tuotenumero:
3204.2 Kopioitu!
1,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
59,5 mm
4,1 mm
43 mm
3
1 kpl
A1
2 kpl
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
24
16
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
10,1 g
100 kpl
Liittimien jakaja vihreällä ja keltaisella muovilla, metallikontakteilla sähköliitännöille

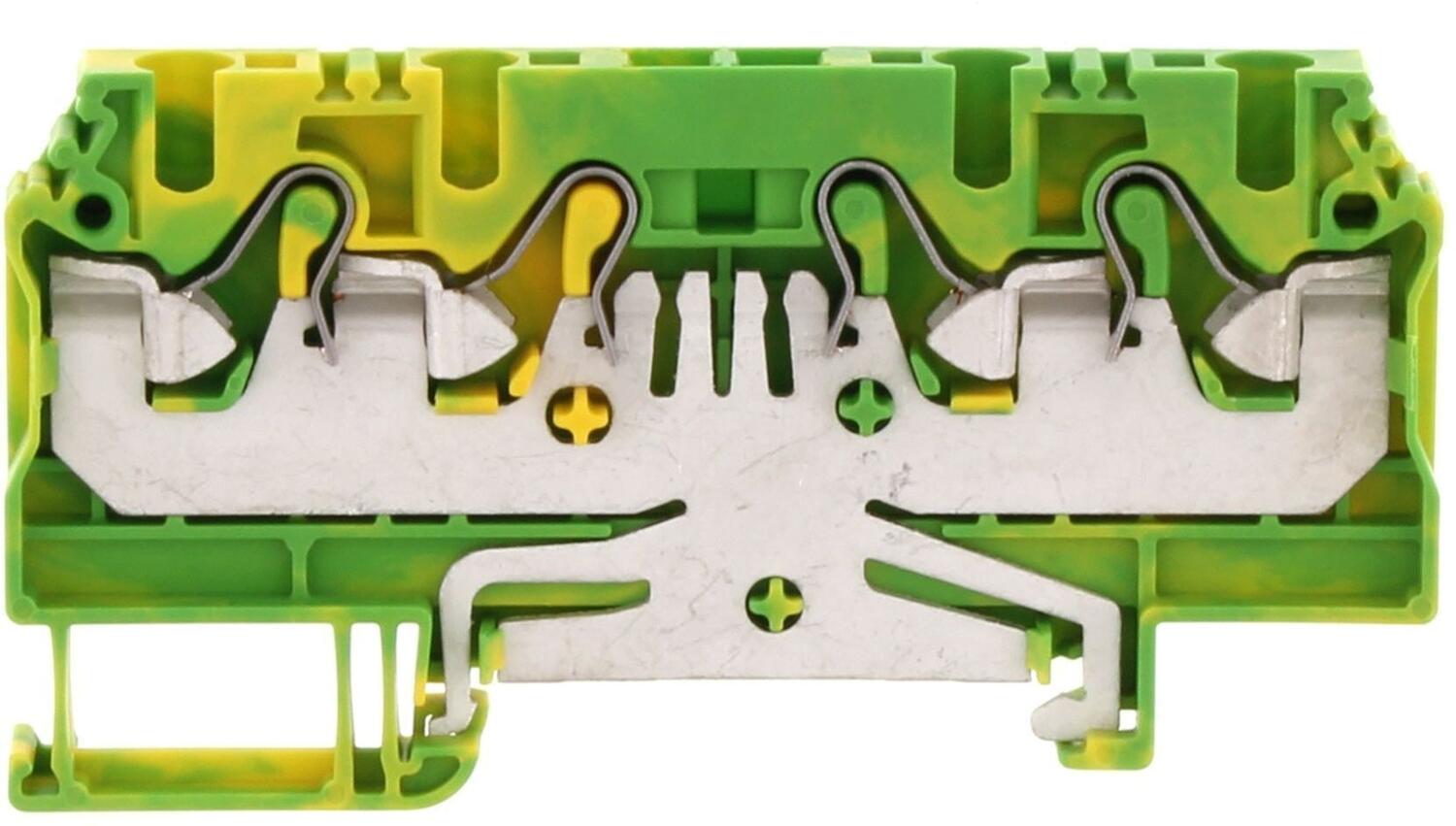

Maadoitusliitin, FSL 1,5/4A GNYE
Tuotenumero:
3205.2 Kopioitu!
1,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
72,2 mm
4,1 mm
43 mm
4
1 kpl
A1
2 kpl
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
0,2 mm²
1,5 mm²
24
16
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
12 g
100 kpl
Liittimien jakaja vihreällä ja keltaisella muovilla sekä metallikomponenteilla sähköliitoksia varten
Maadoitusliitin, FSL 2,5/2A GNYE
Tuotenumero:
3213.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
48,5 mm
5,1 mm
43 mm
2
1 kpl
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
12
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
10,3 g
100 kpl
Liittimien jakaja vihreällä ja keltaisella muovilla sekä metallikomponenteilla sähköliitoksia varten

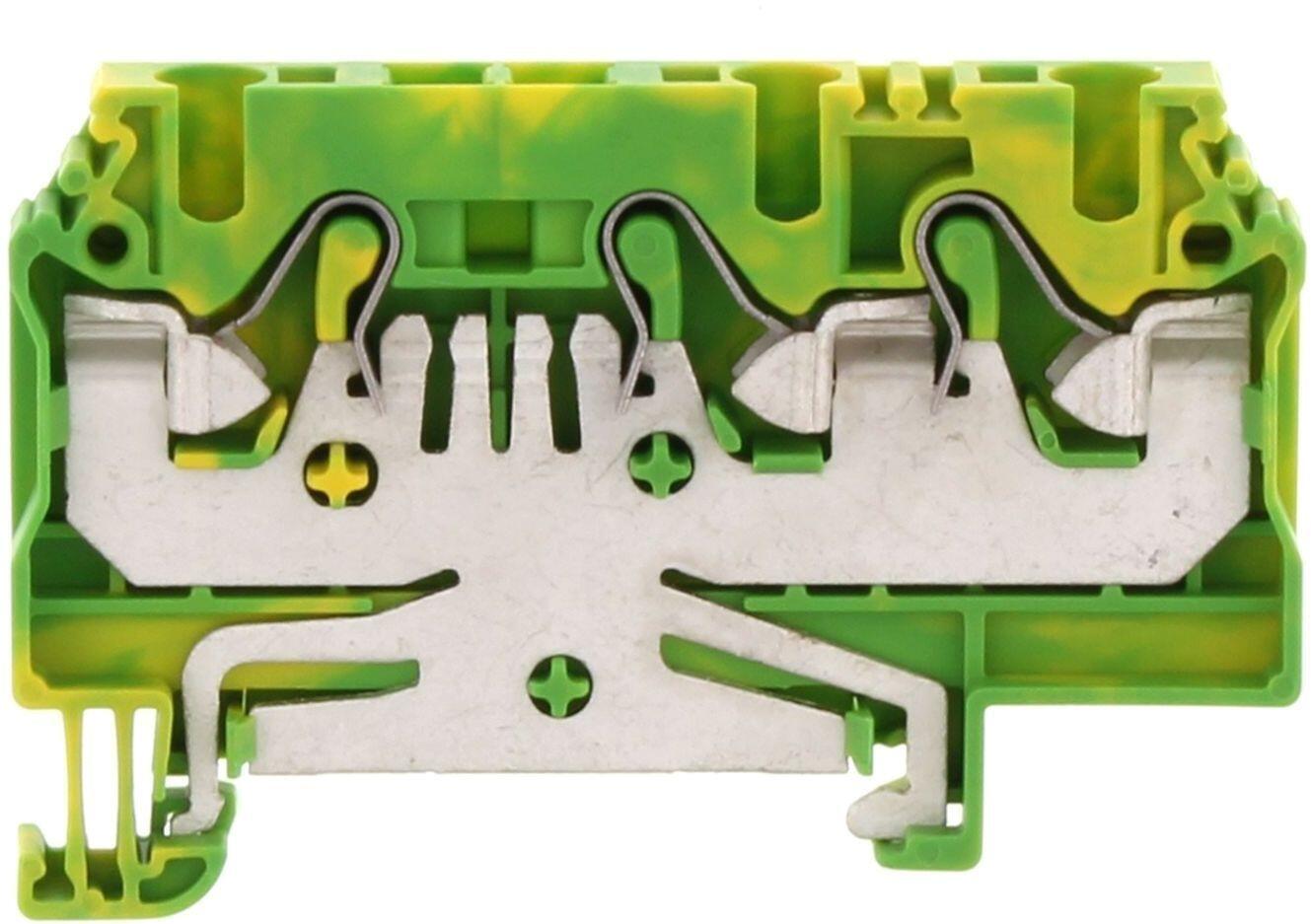

Maadoitusliitin, FSL 2,5/3A GNYE
Tuotenumero:
3214.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
63,1 mm
5,1 mm
43 mm
3
1 kpl
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
12
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
13,35 g
100 kpl
Liittimien jakaja vihreällä ja keltaisella muovilla, metallikontakteilla ja jousilla sähköliitännöille

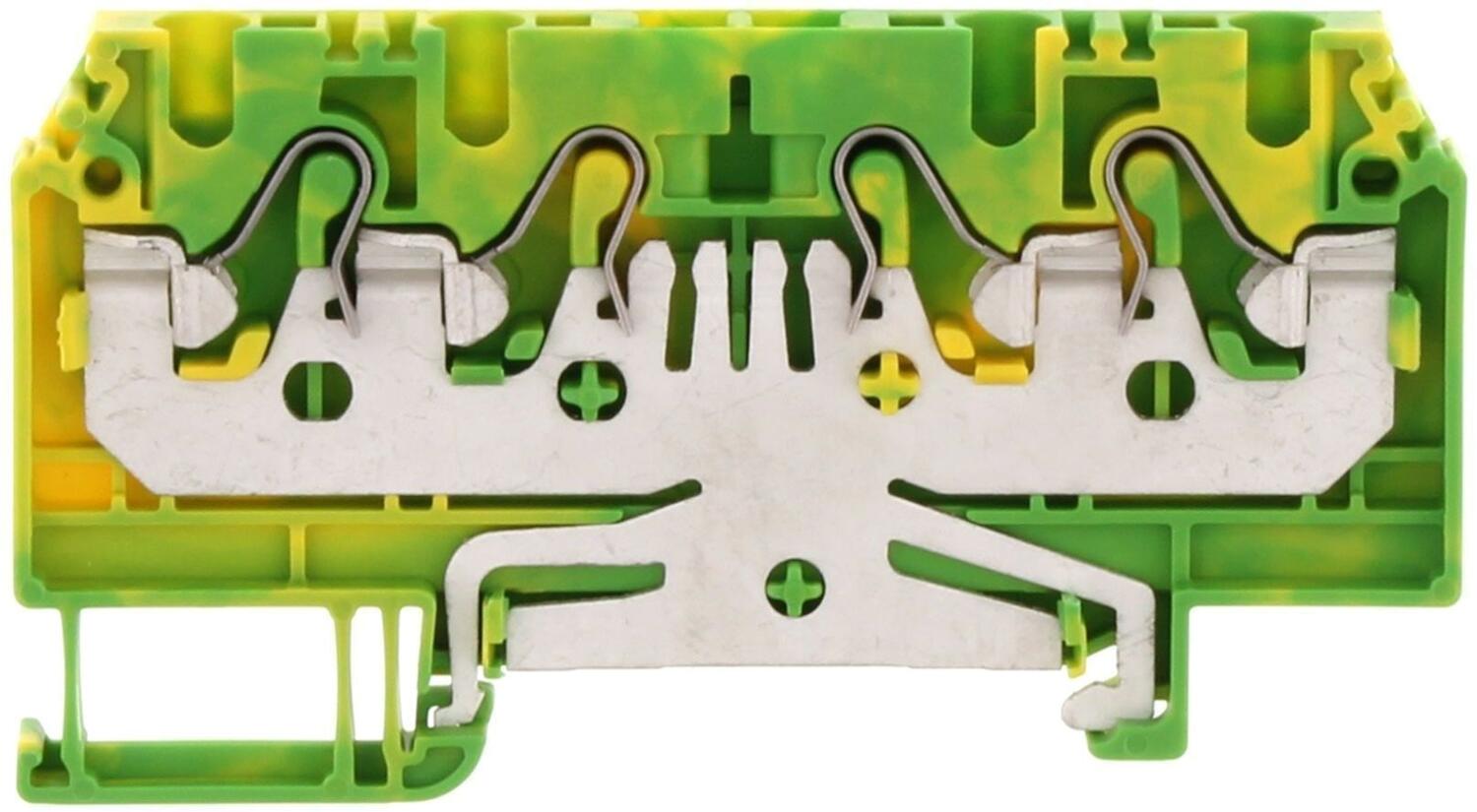

Maadoitusliitin, FSL 2,5/4A GNYE
Tuotenumero:
3215.2 Kopioitu!
2,5 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
77,7 mm
5,1 mm
43 mm
4
1 kpl
A3
2 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
26
12
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
16,43 g
100 kpl
Vihreä ja keltainen liitäntäklipsi metallikomponenteilla sähköasennuksiin

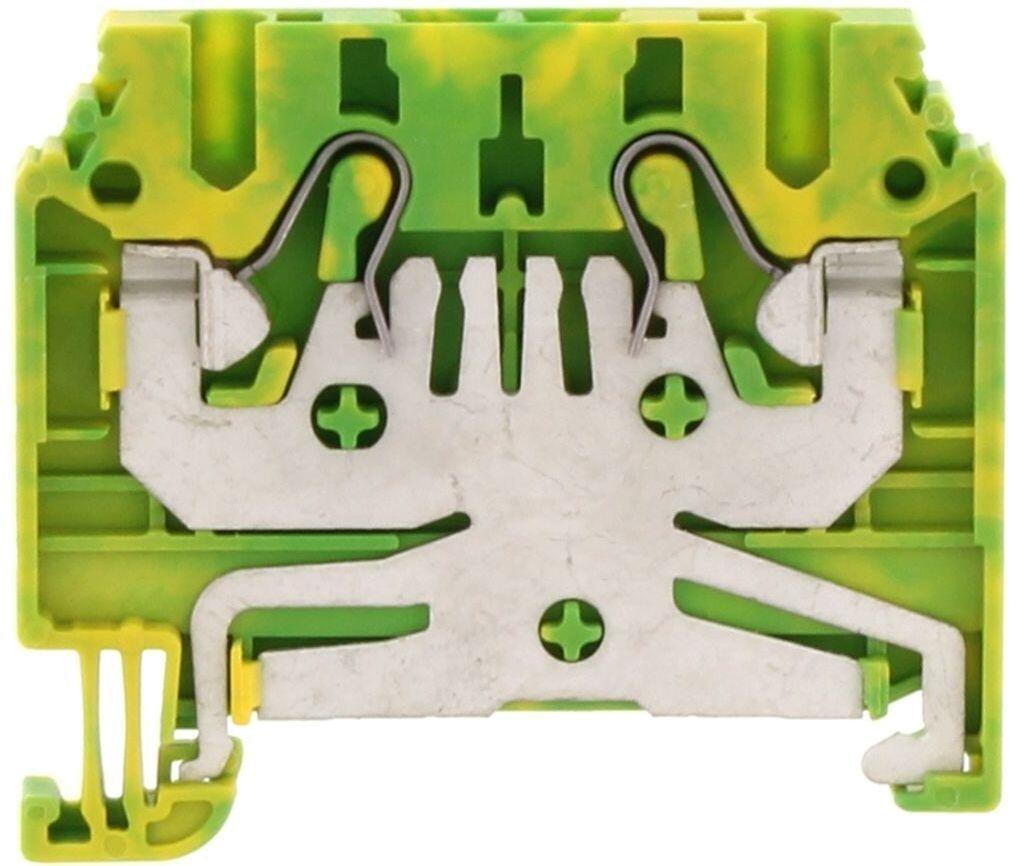

Maadoitusliitin, FSL 4/2A GNYE
Tuotenumero:
3223.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
48,5 mm
6,1 mm
43 mm
2
1 kpl
A4
2 kpl
0,2 mm²
6 mm²
0,2 mm²
6 mm²
0,2 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
12,94 g
100 kpl
Vihreä ja metallinen liitäntäklipsi CONTA-CLIPiltä, suunniteltu sähköasennuksiin.

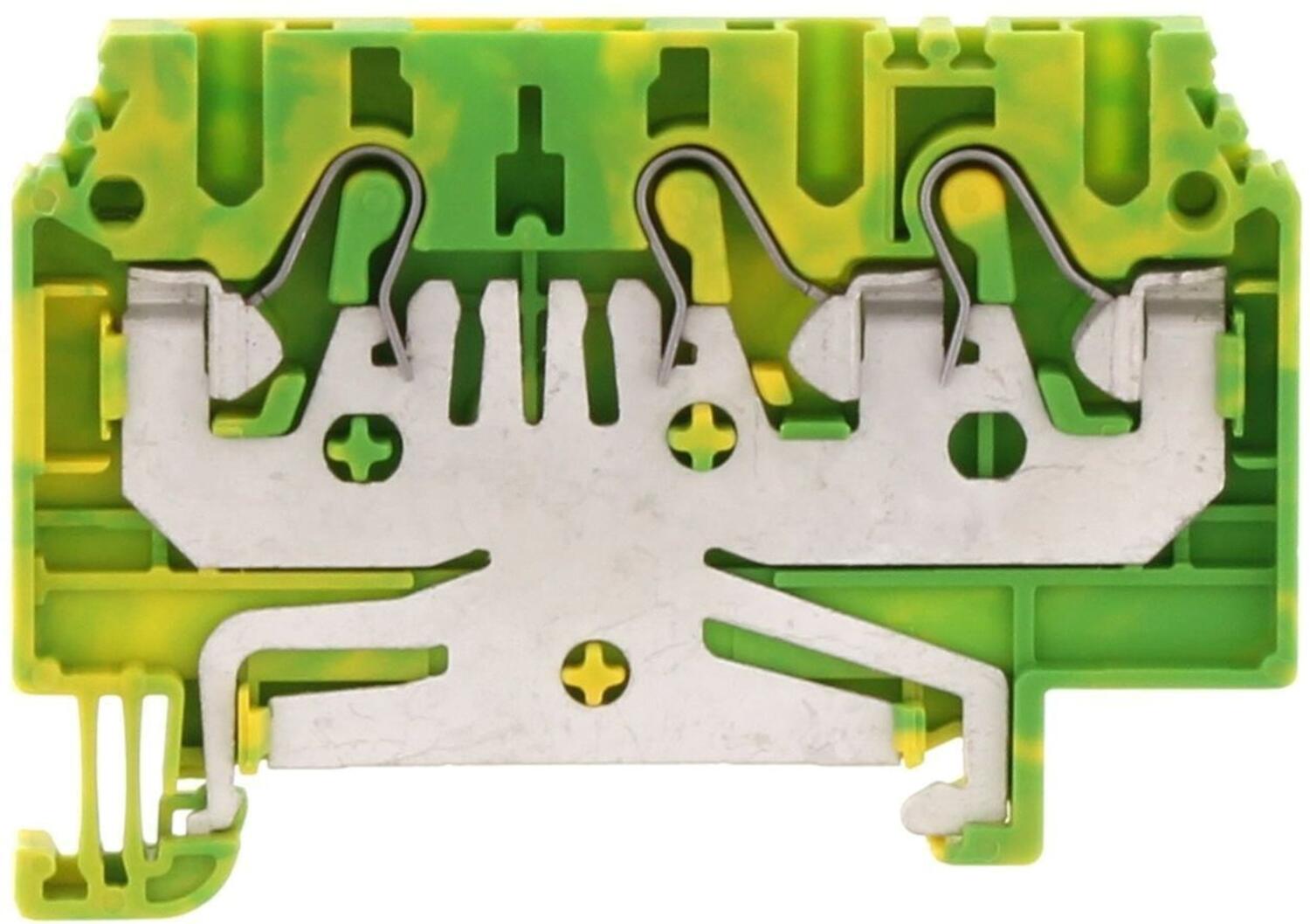

Maadoitusliitin, FSL 4/3A GNYE
Tuotenumero:
3224.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
64,3 mm
6,1 mm
43 mm
3
1 kpl
A4
2 kpl
0,2 mm²
6 mm²
0,2 mm²
6 mm²
0,2 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
15,77 g
100 kpl
CONTA-CLIPin liittimellinen liitin vihreällä ja keltaisella muovilla sekä metallikomponenteilla, suunniteltu sähköliitännöille.

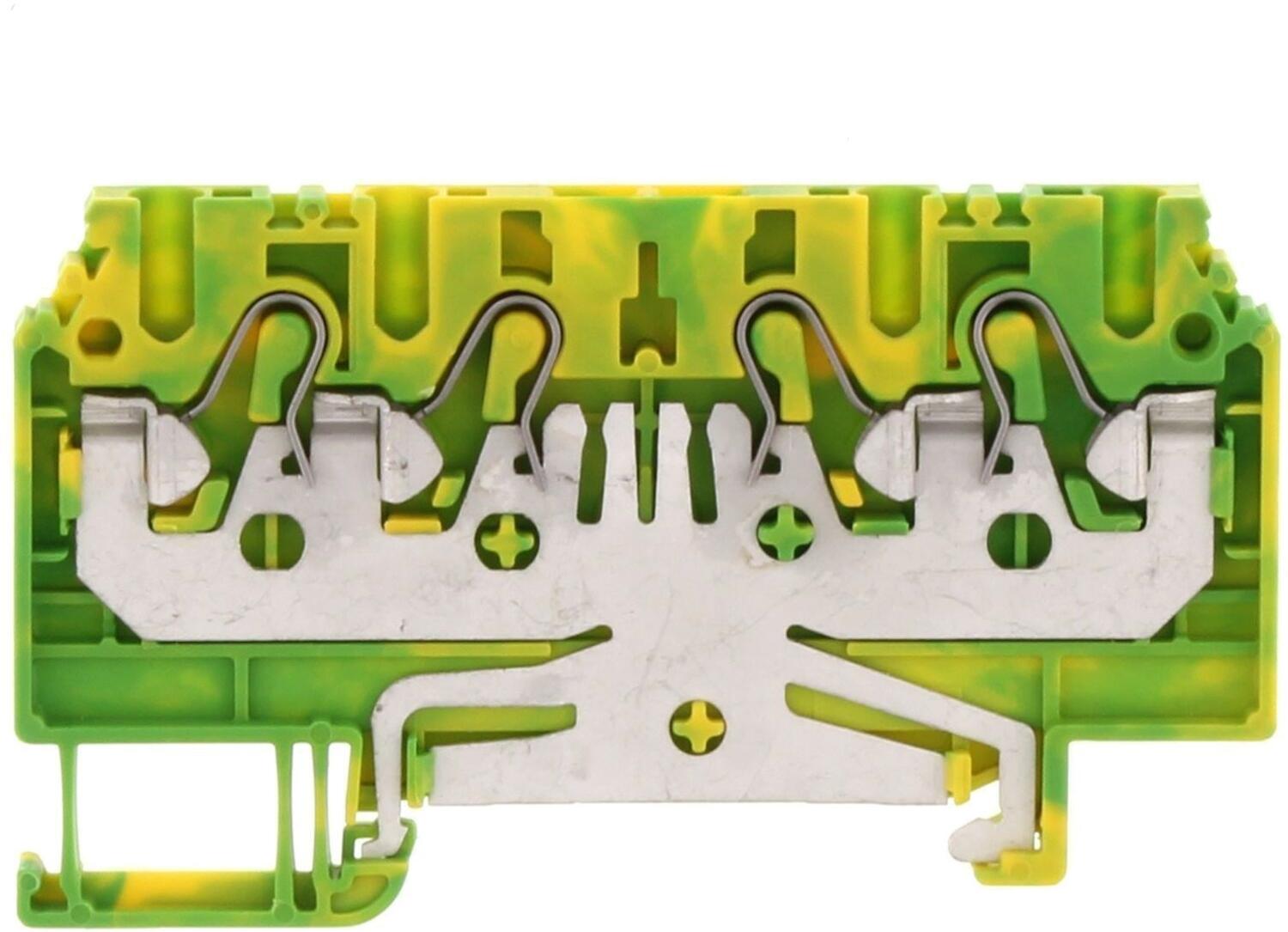

Maadoitusliitin, FSL 4/4A GNYE
Tuotenumero:
3225.2 Kopioitu!
4 mm²
Vihreä/keltainen
TS 35/7,5
III
3
CSA, CSA US, KEMA KUR, EAC
80 mm
6,1 mm
43 mm
4
1 kpl
A4
2 kpl
0,2 mm²
6 mm²
0,2 mm²
6 mm²
0,2 mm²
4 mm²
20
10
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-2:2009
85369010
BG
20,57 g
100 kpl
