CONTA-CLIP

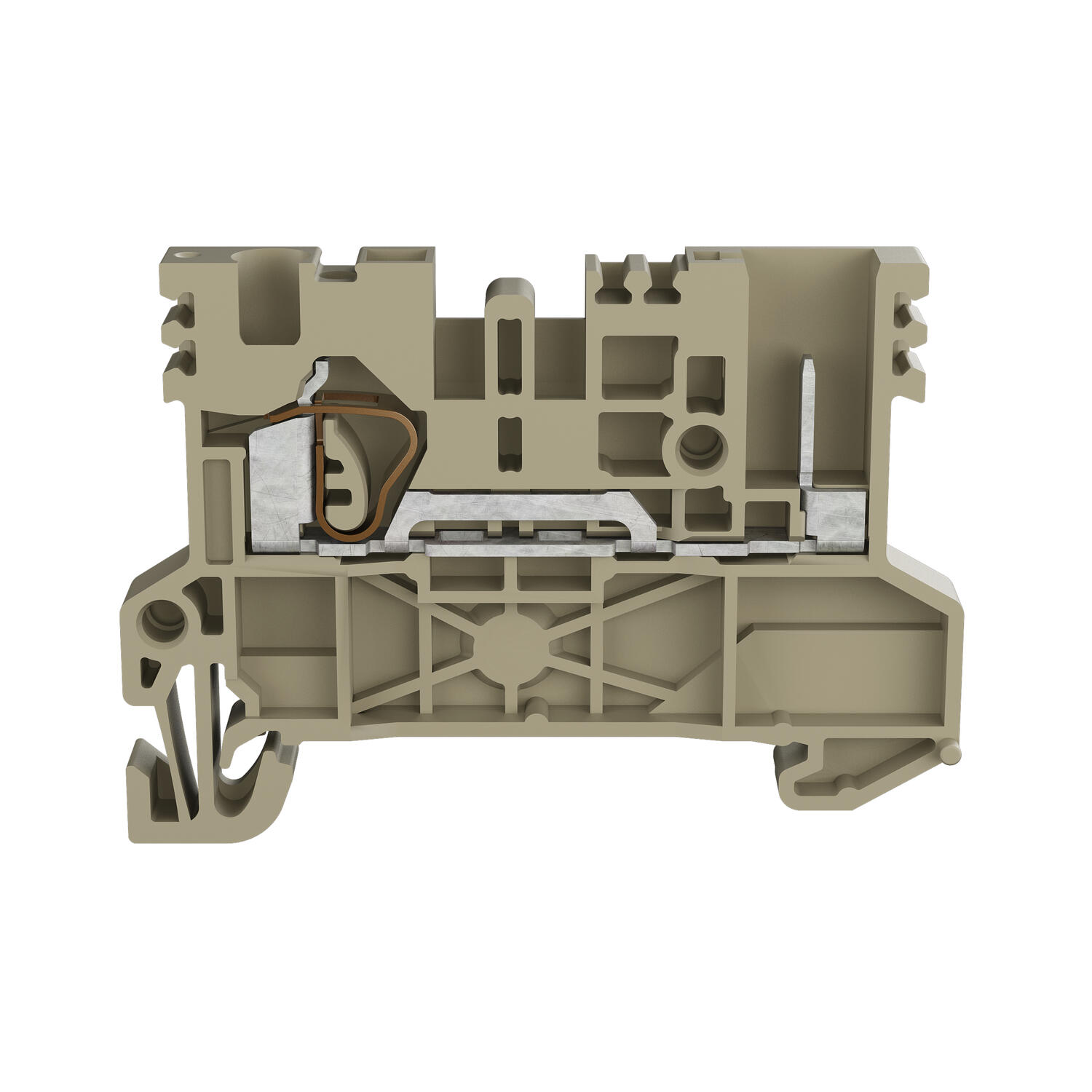

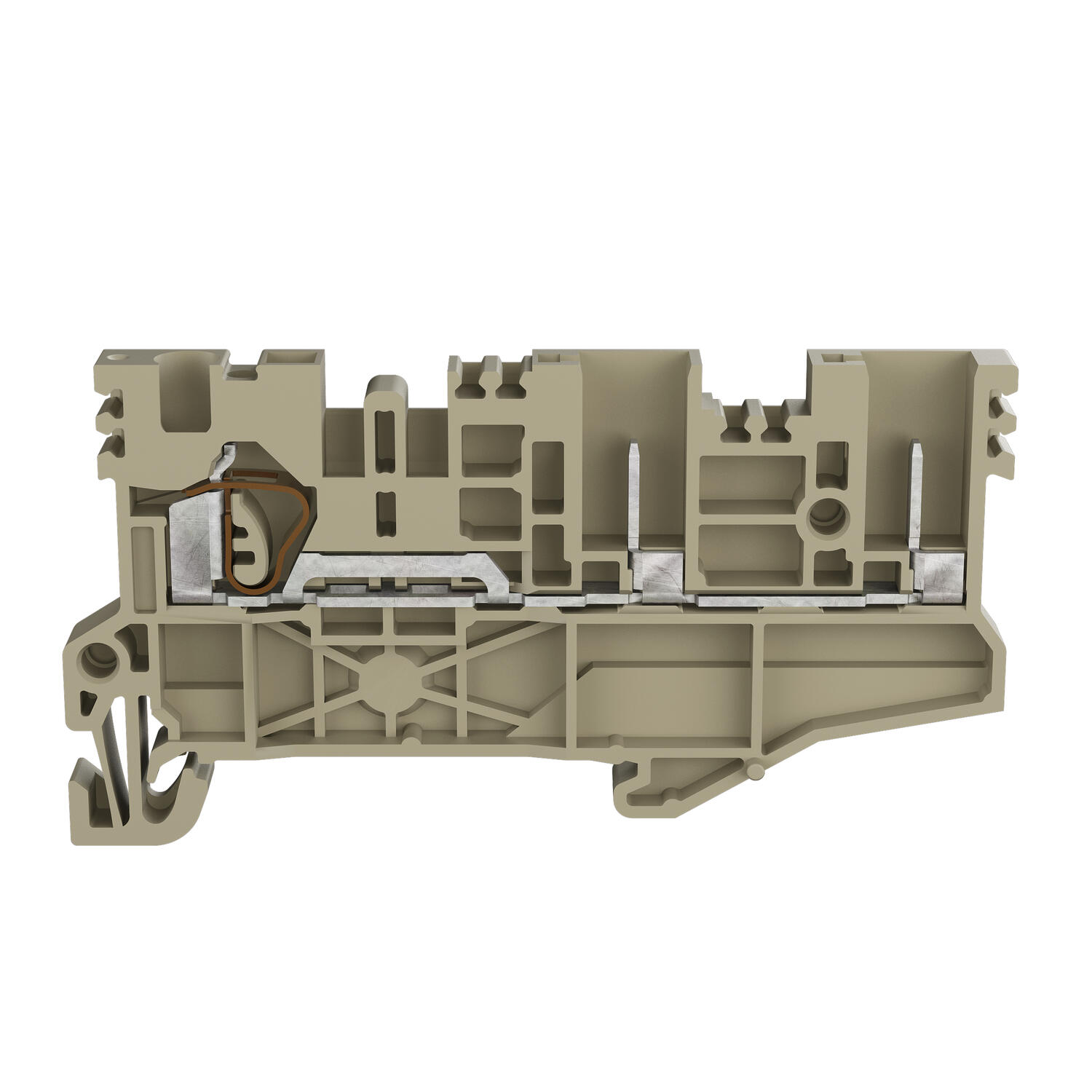

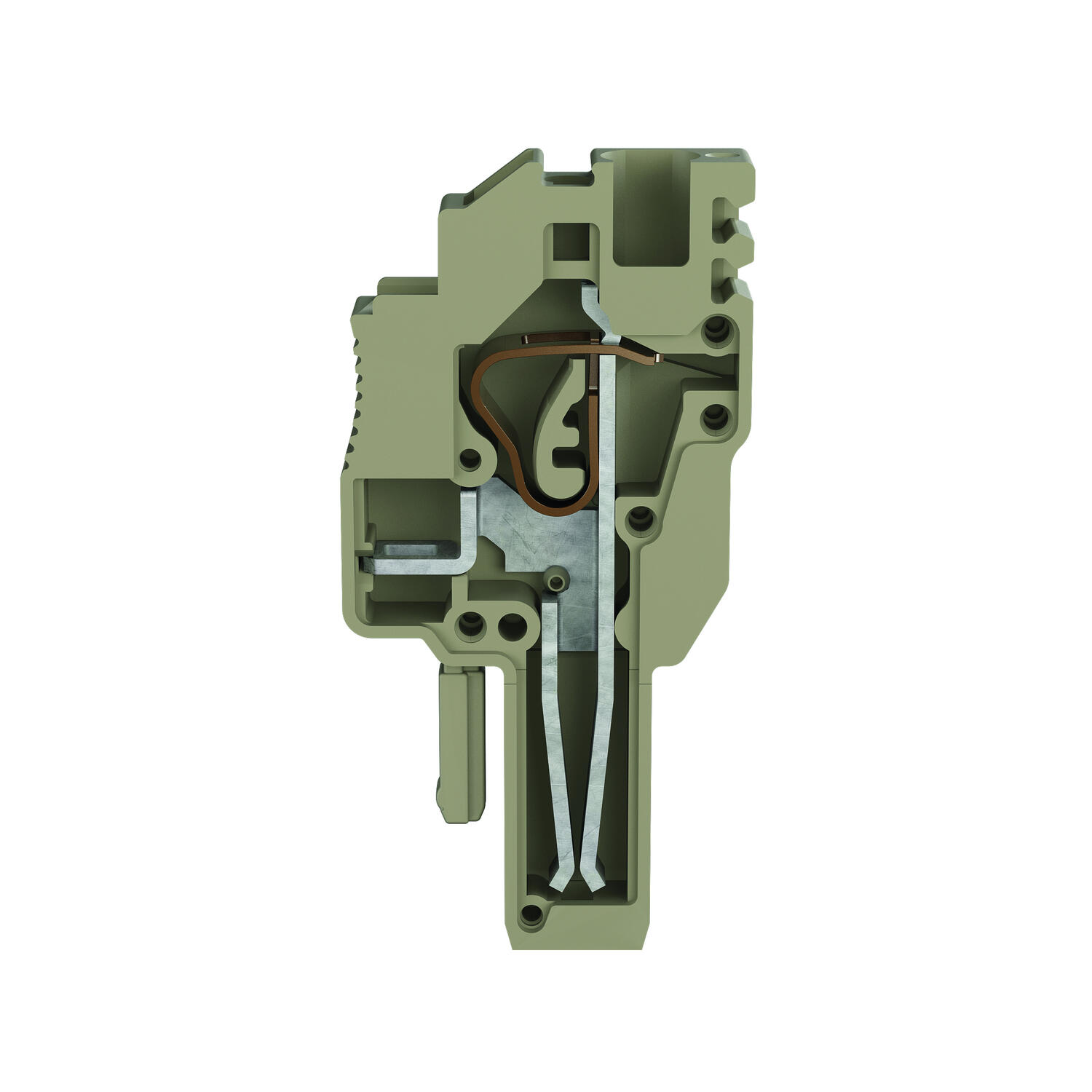

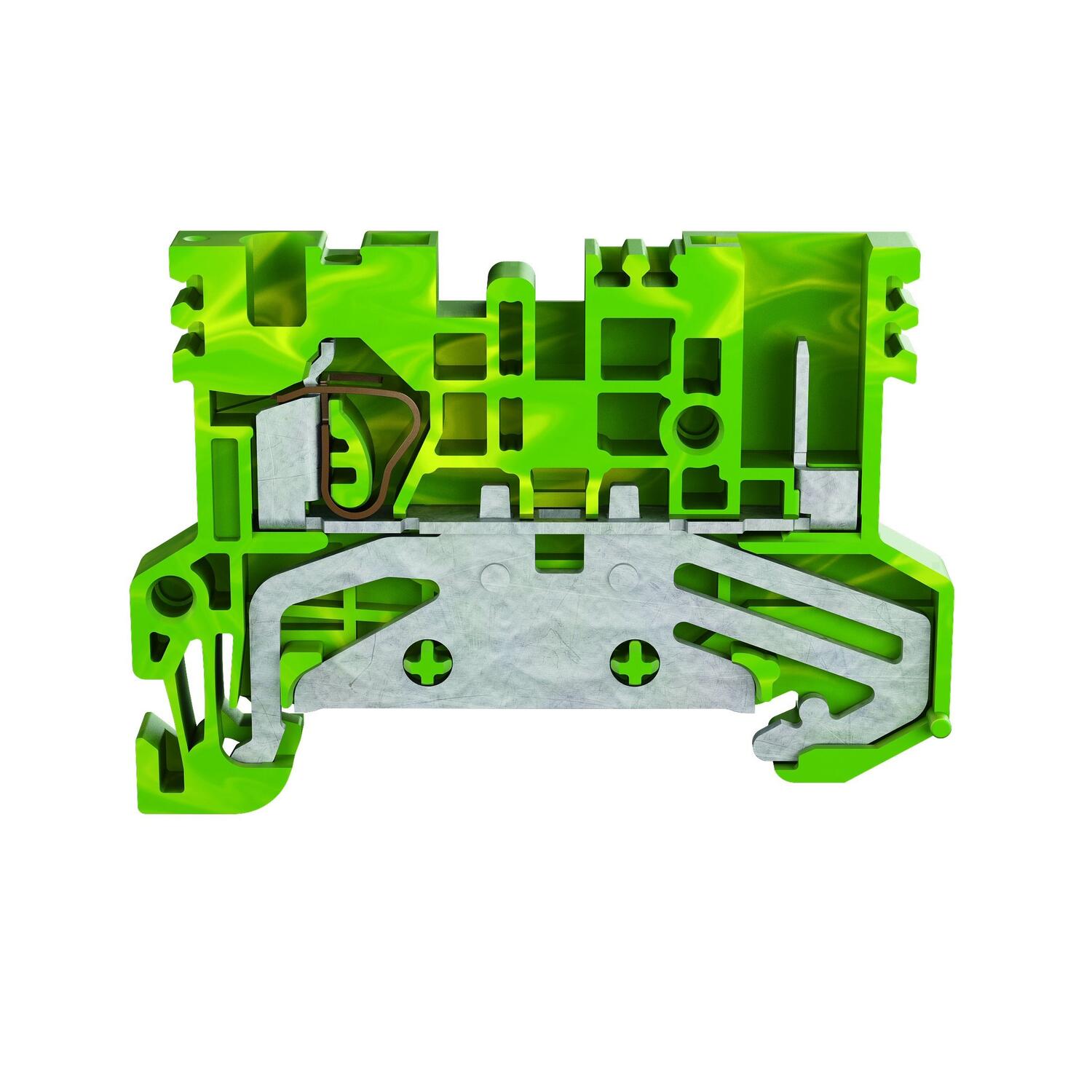

Pistokeliittimet - ZST
Liittimet ovat kosketussuojattuja
Liittimiä voidaan konfiguroida ja yhdistää tarpeiden mukaan.
Perus liittimet voidaan koodata ja varustaa lukitussalvalla.
Liittimiin on myös saatavana vedonpoisto mekanismeja.

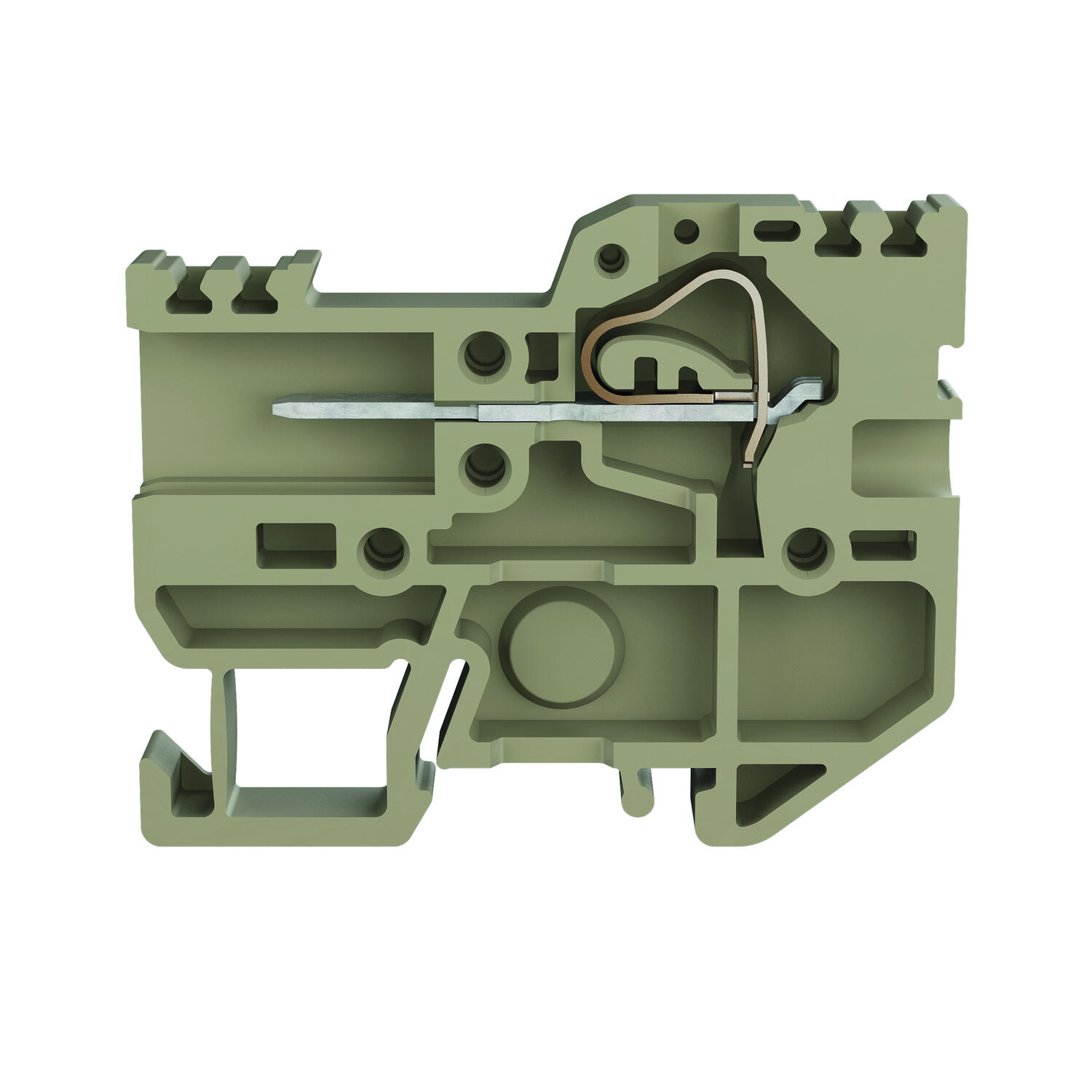

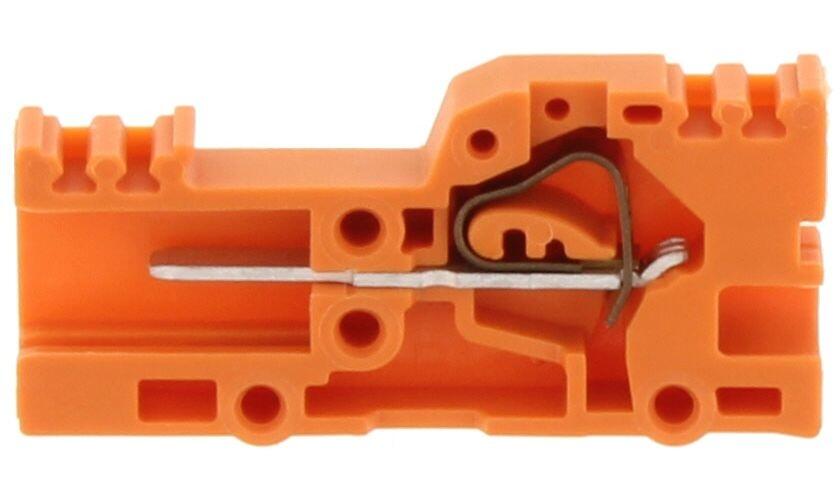

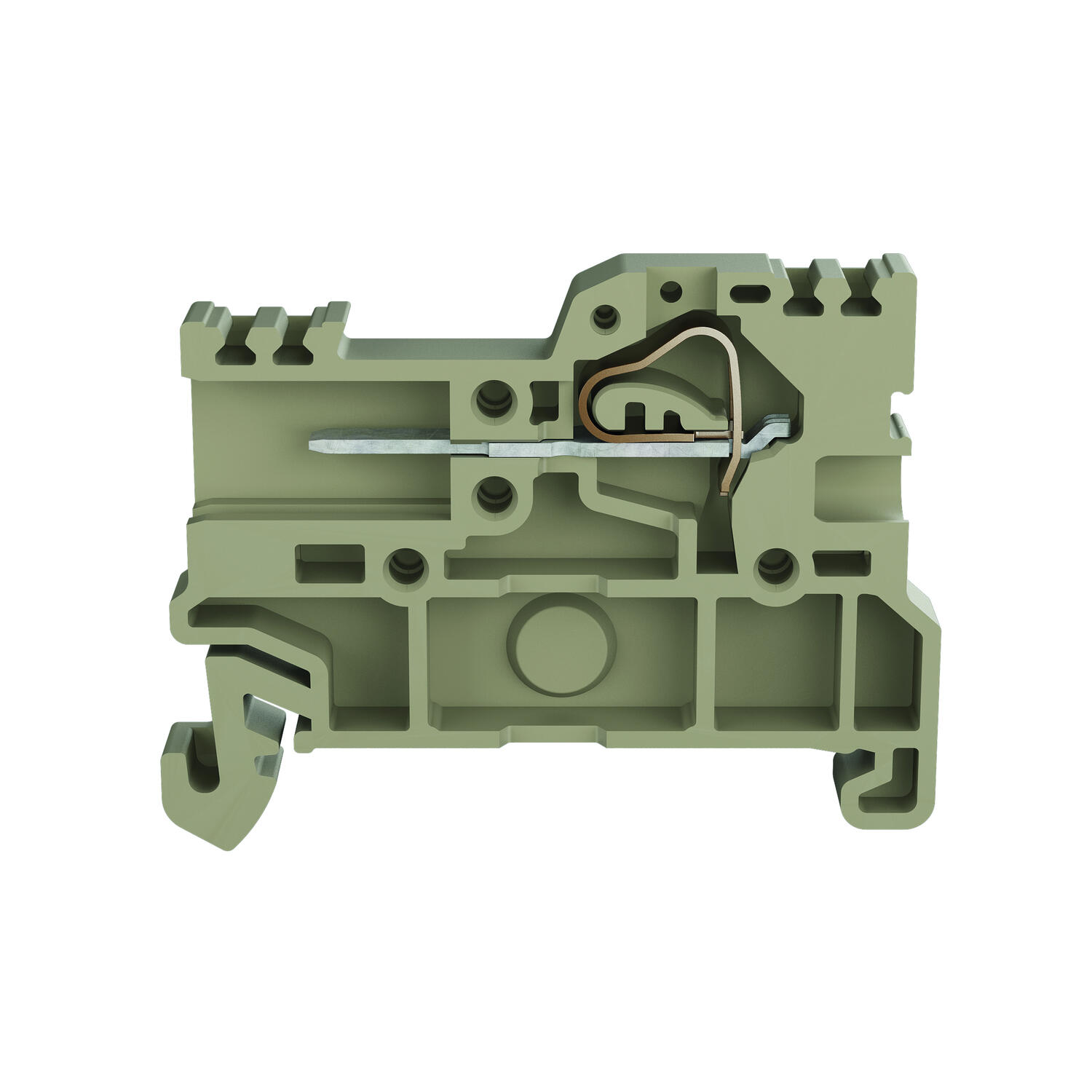

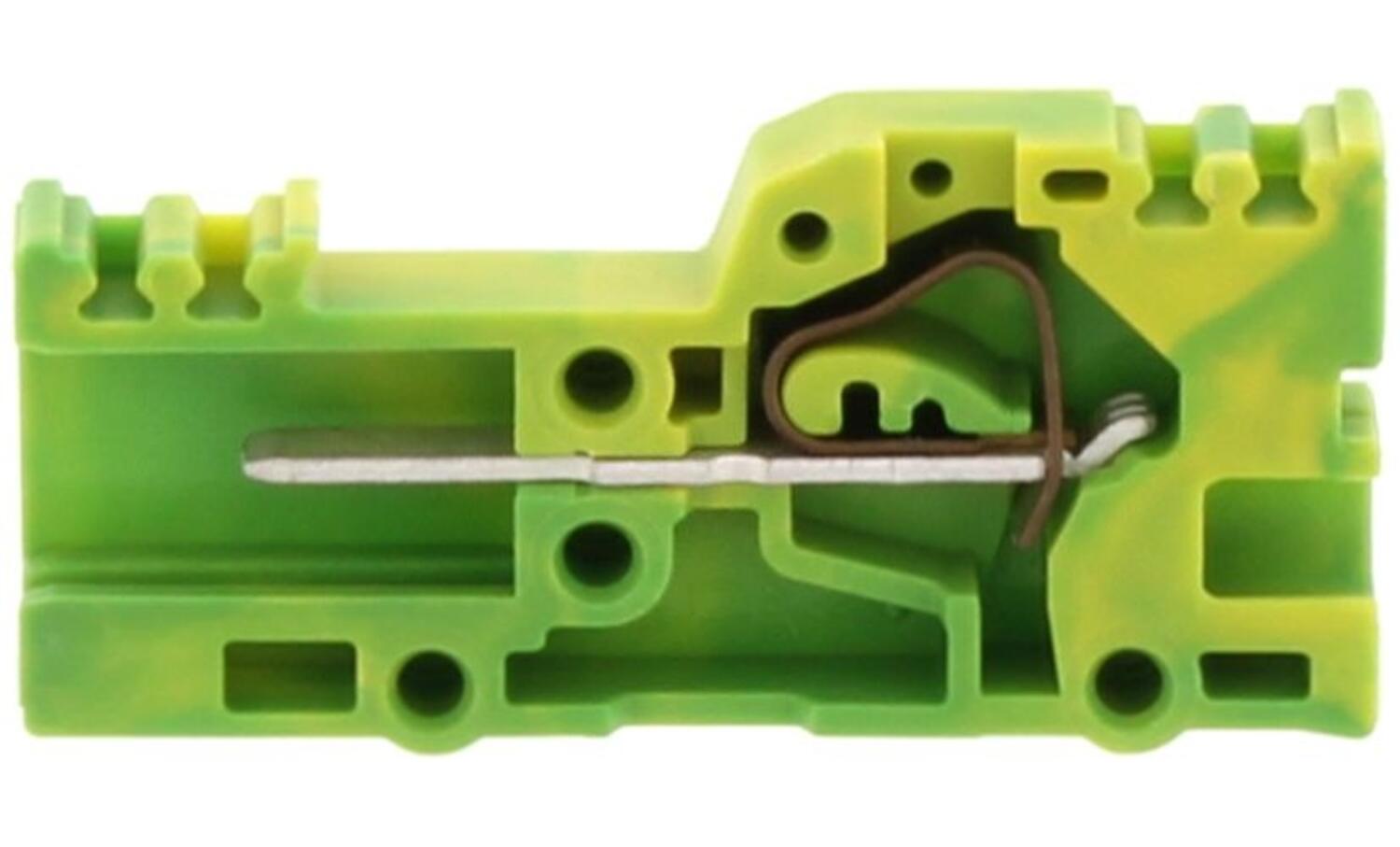

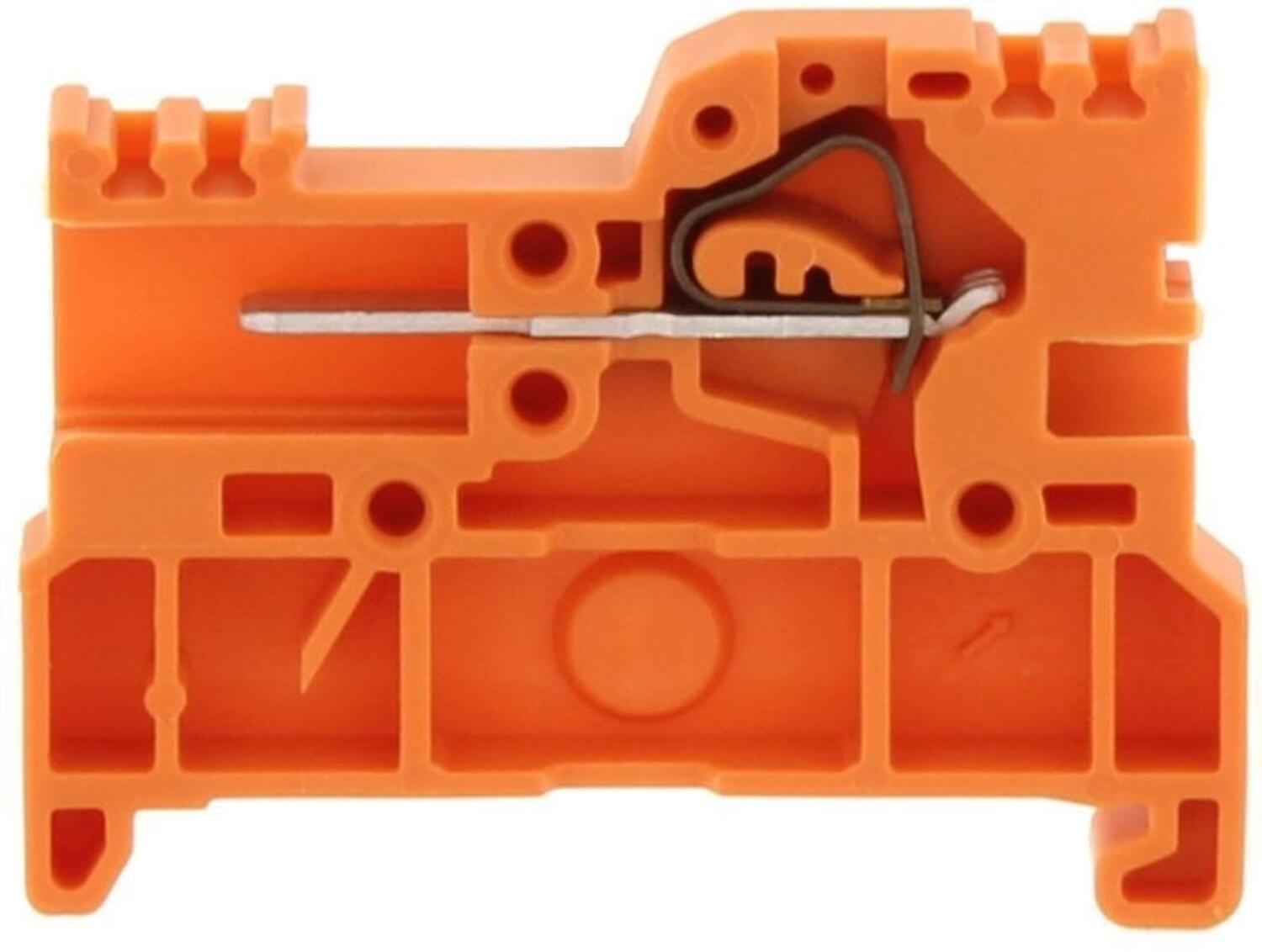

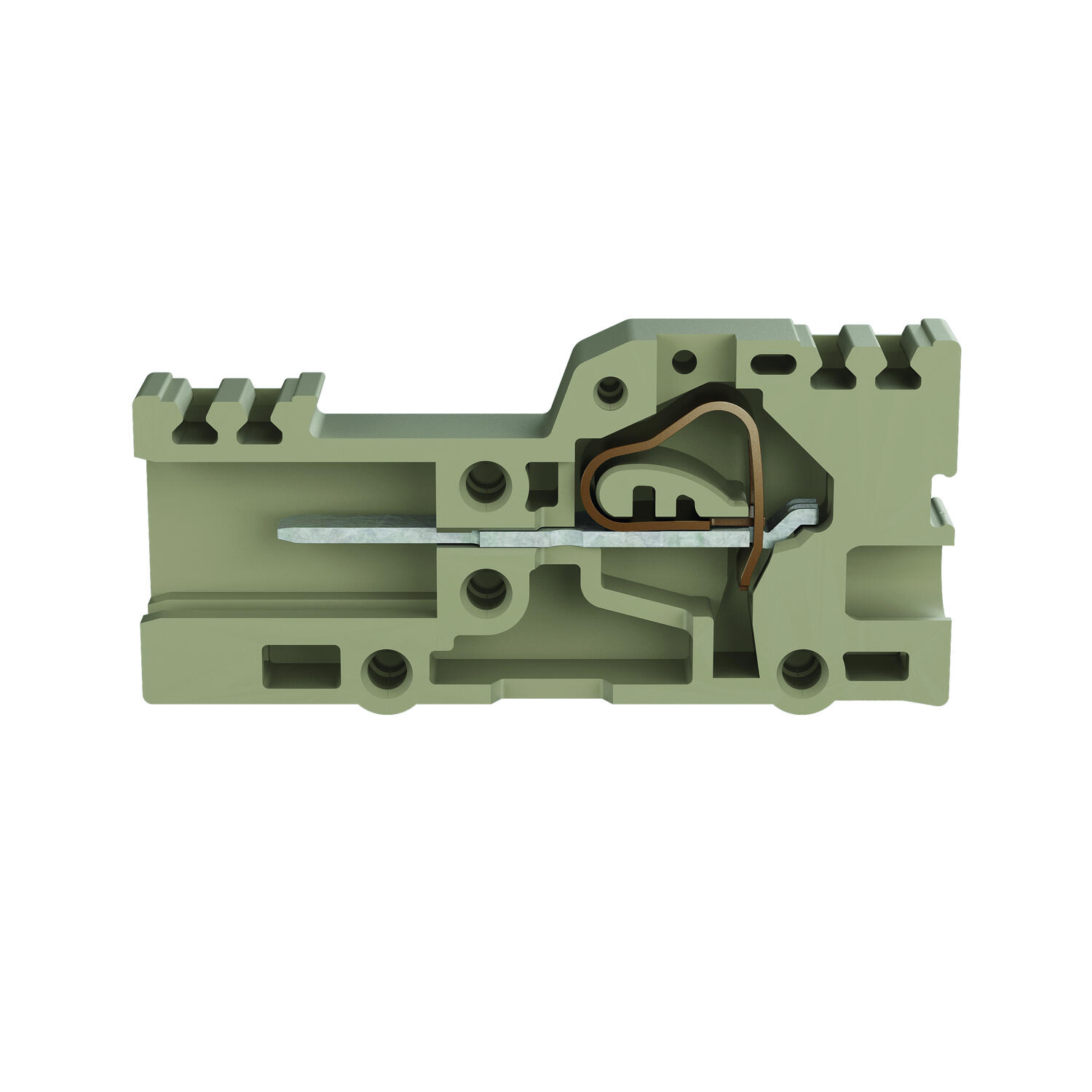

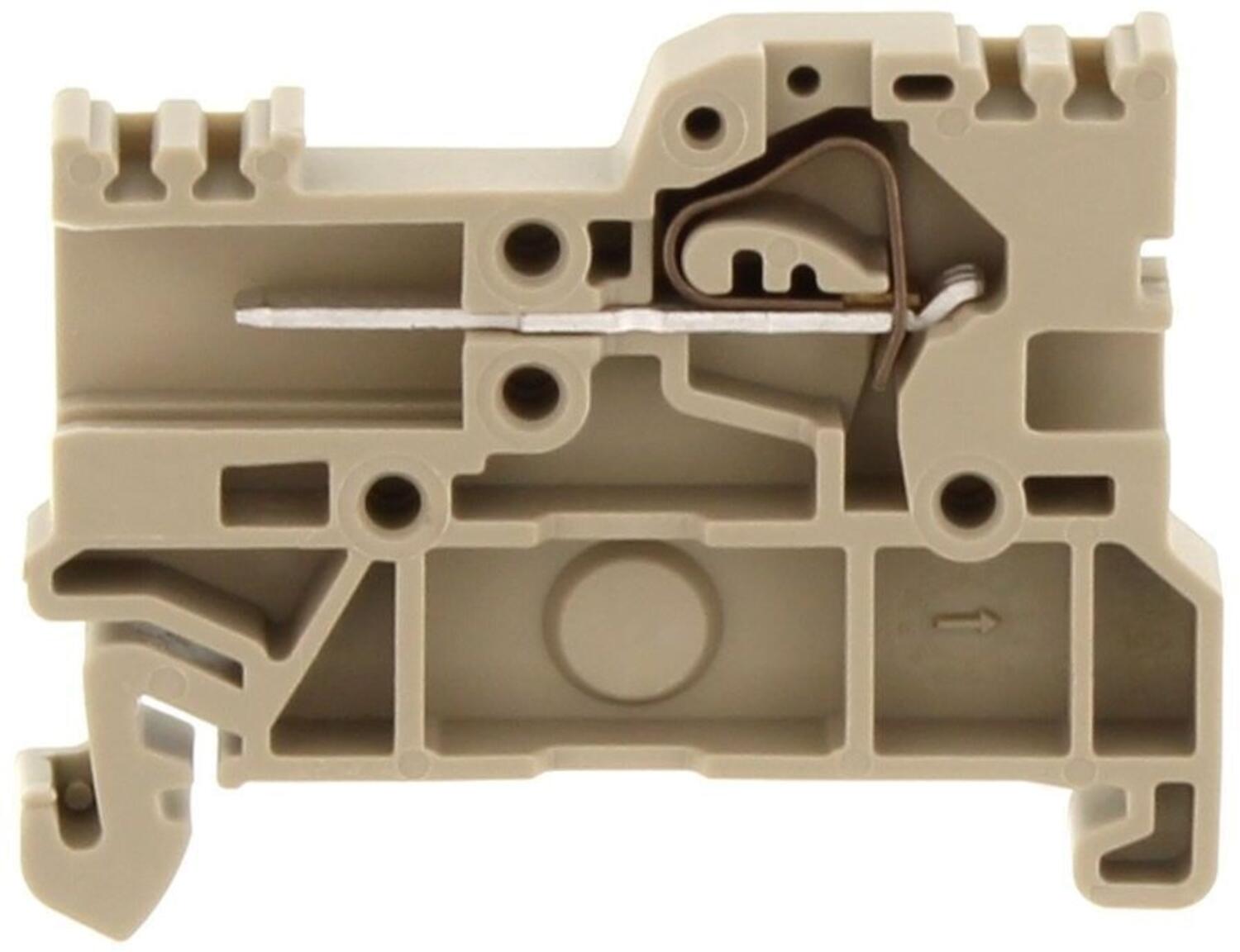

ZSTK kanta 2,5 mm²
| ZSTK 2.5/1A/1S-B/B | ZSTK 2.5/1A/1S-H/15 | ZSTK 2.5/1A/1S-H/35 |
| |||
Koko (PxLxK) mm | - | 40x5,1x33 | - |
| |||
|
|
|
|
| |||
|
|
|
|
| |||
|
| TS15 -kiskolle | TS35 -kiskolle |
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko |

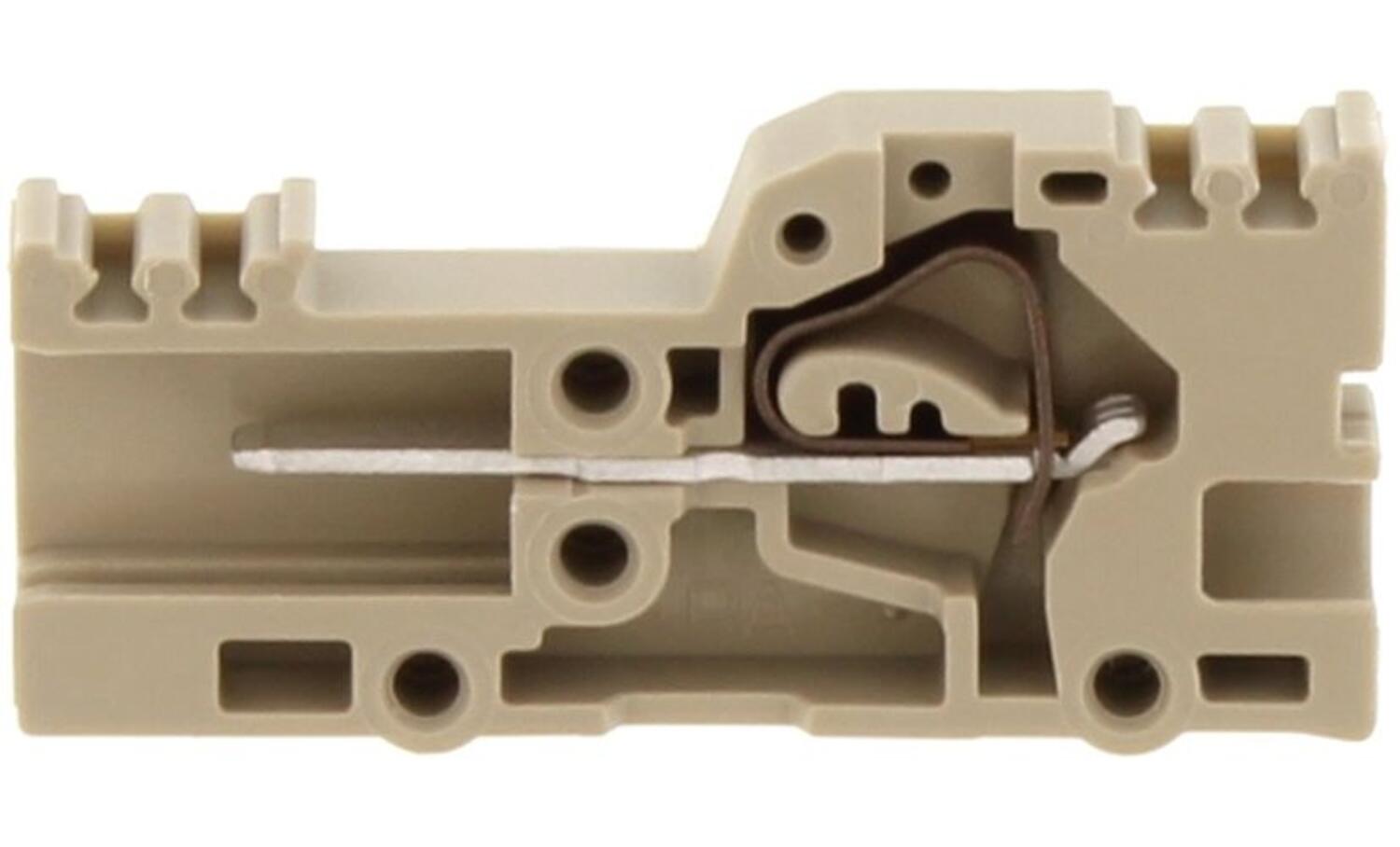

Beige | ZSTK 2.5/1A/ | 3678.2 | ZSTK 2.5/1A/ | 3676.2 | ZSTK 2.5/1A/ | 3674.2 | 100 kpl |

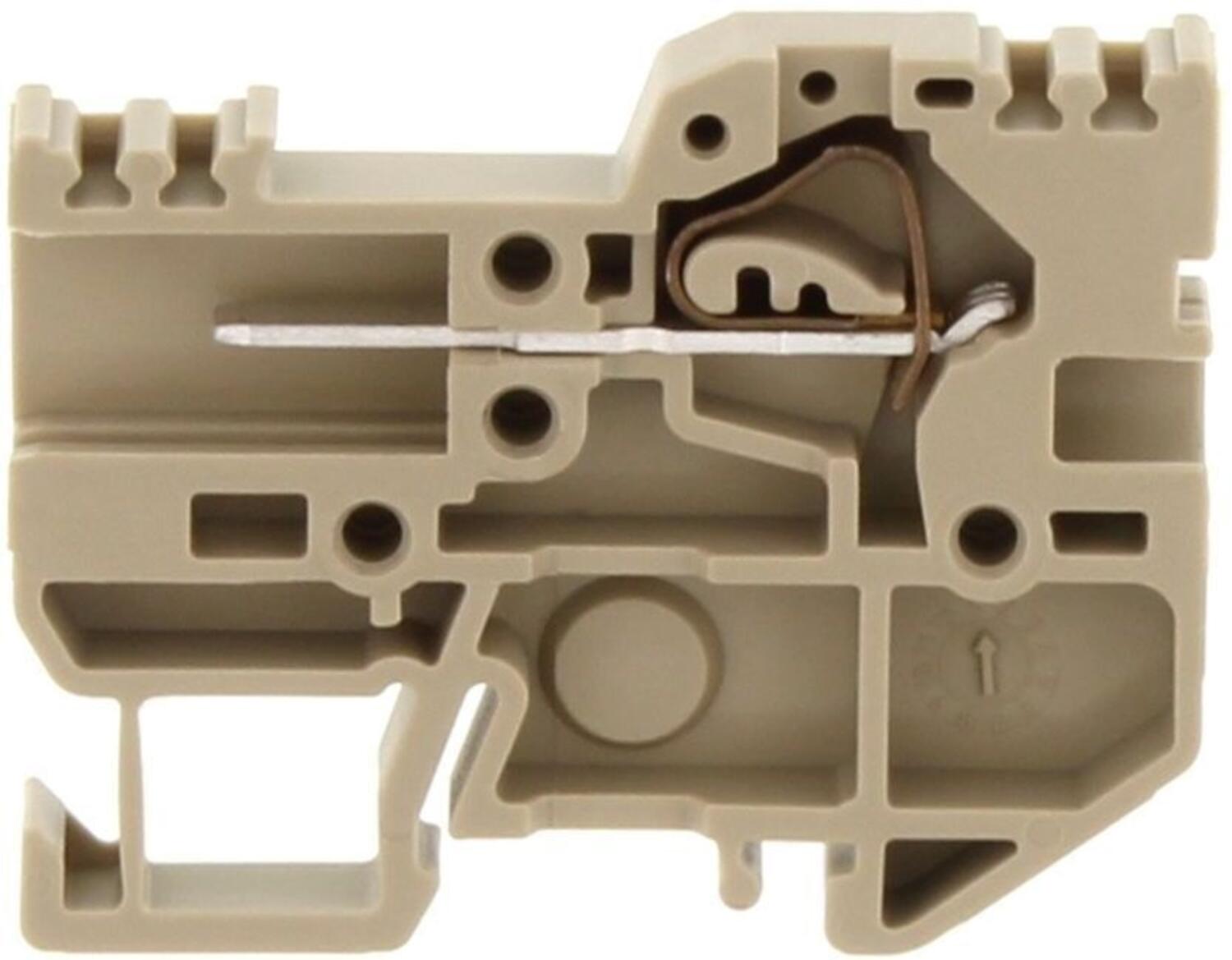

Beige koodaus tapeilla | ZSTK 2.5/1A/ | 3679.2 | ZSTK 2.5/1A/ | 3677.2 | ZSTK 2.5/1A | 3675.2 | 100 kpl |

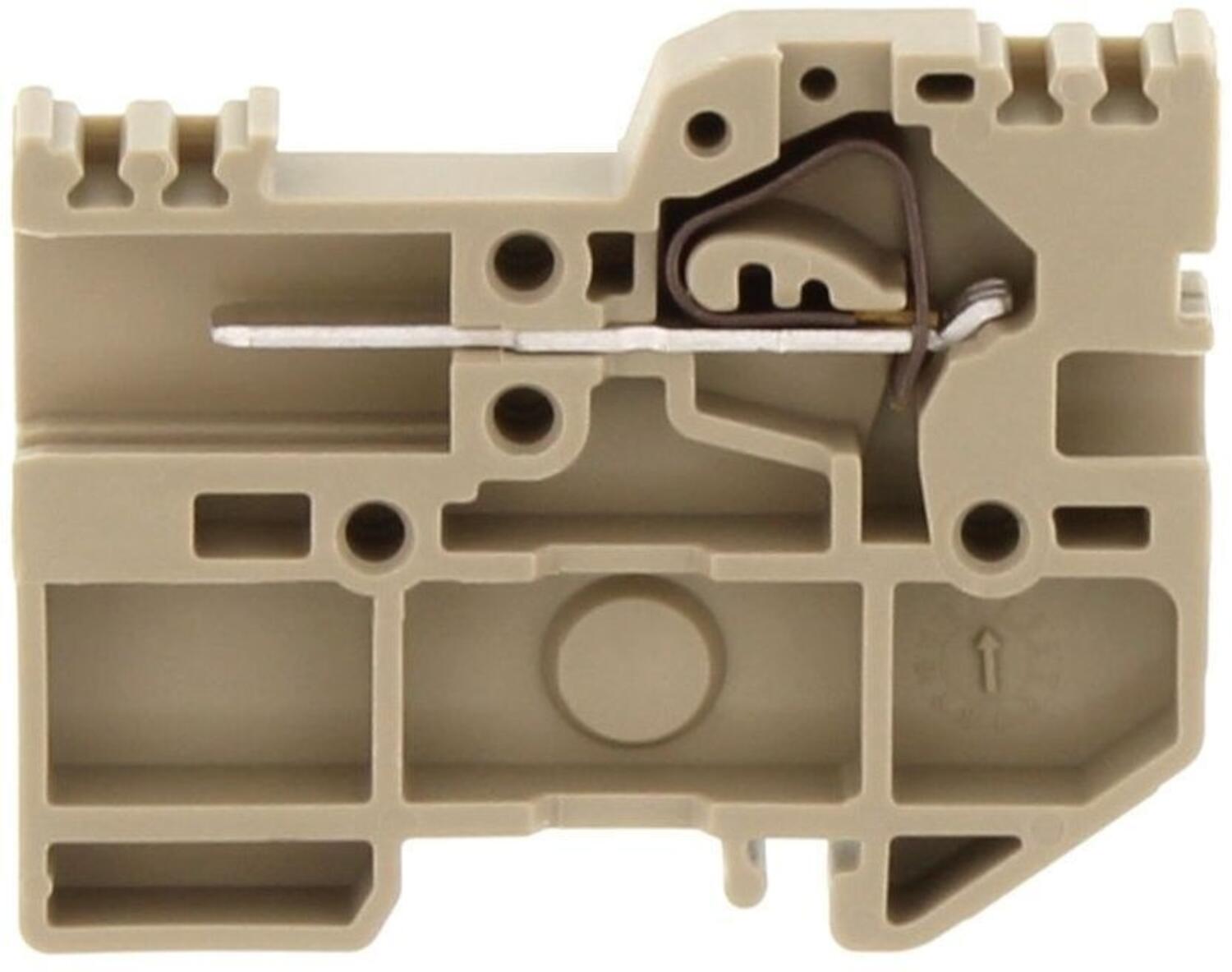

Beige: block version | - |

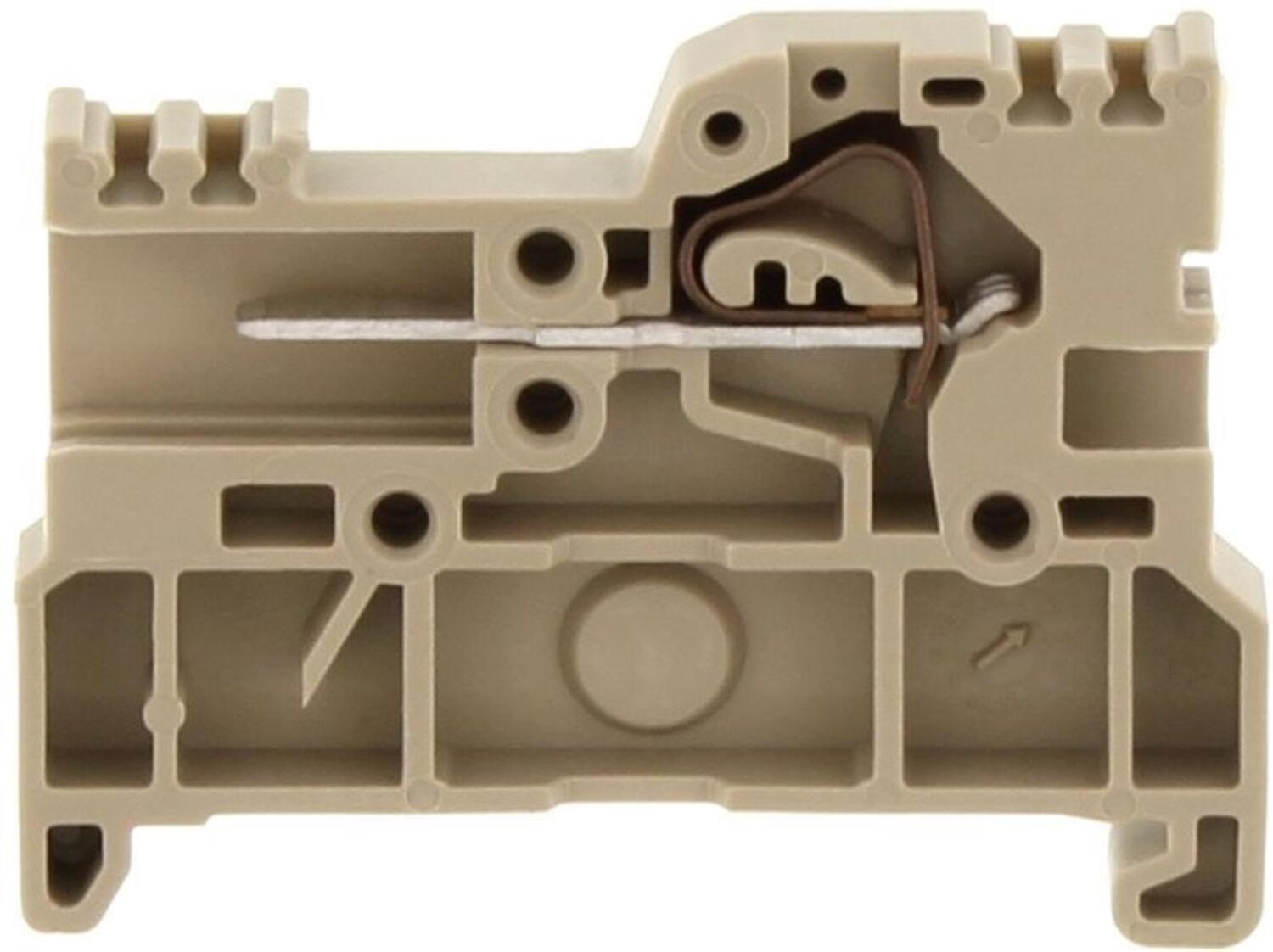

| ZSTK 2.5/1A/ | 3668.2 | ZSTK 2.5/1A | 3667.2 | 100 kpl |
|
|
|
|
|
|
|
|

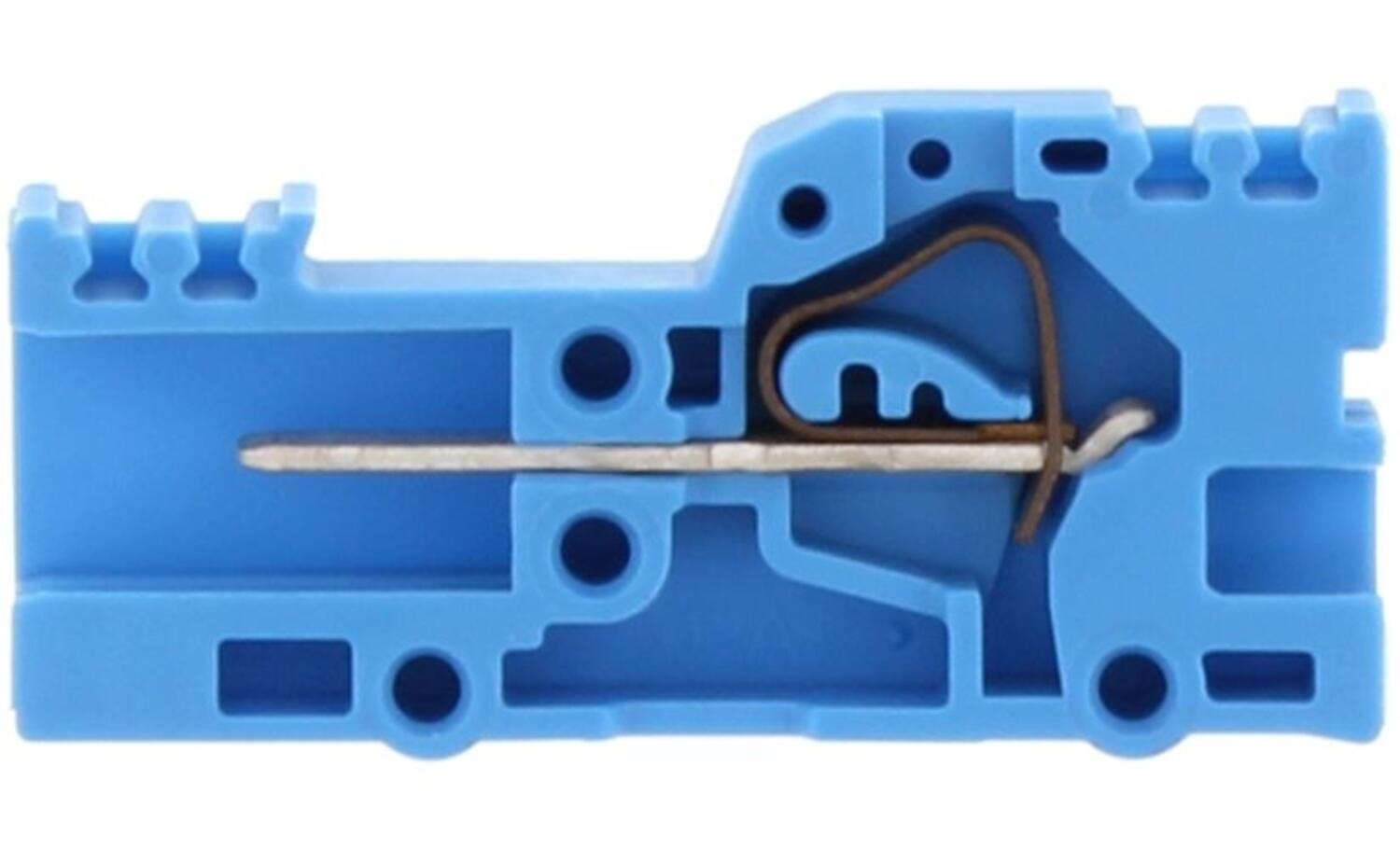

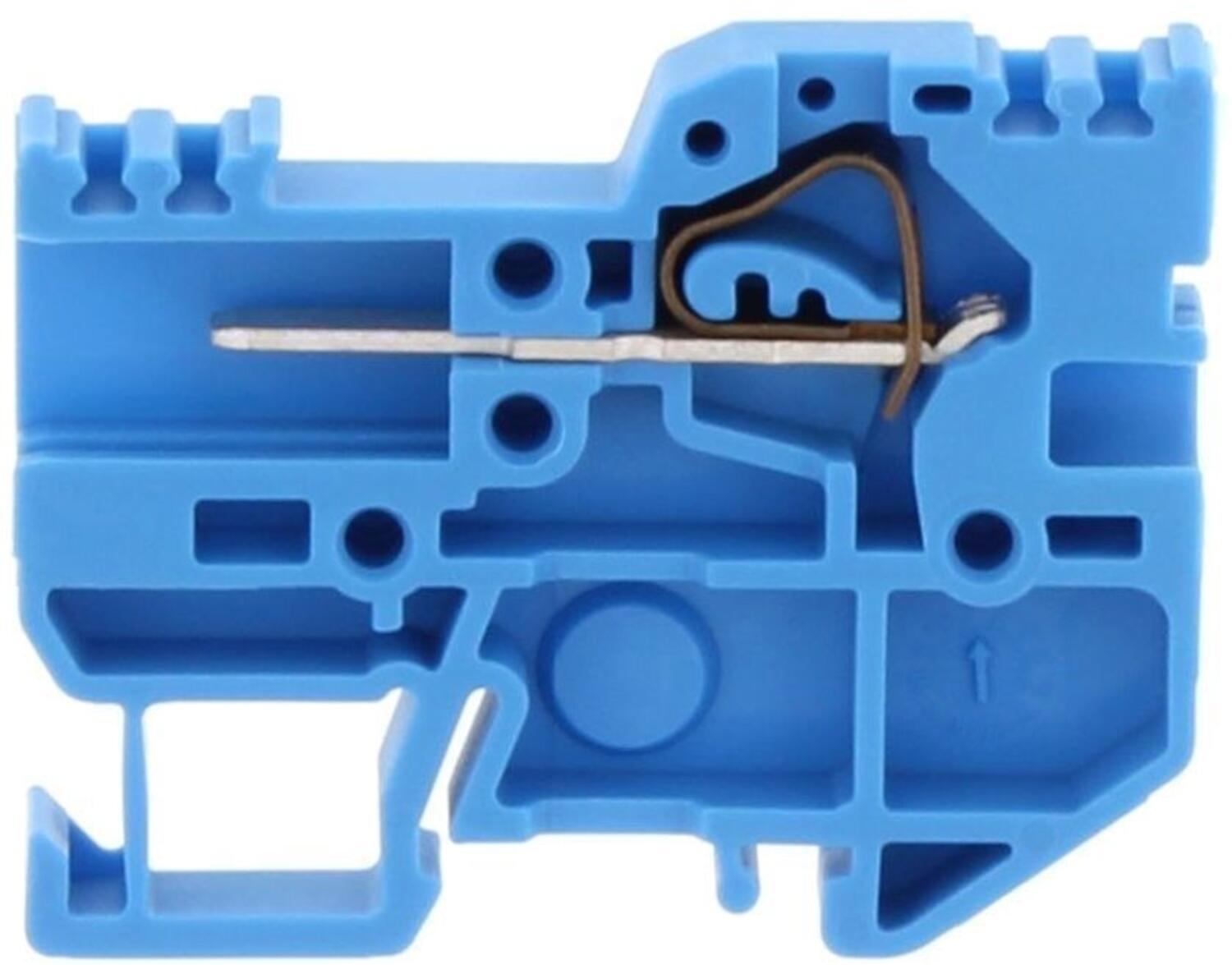

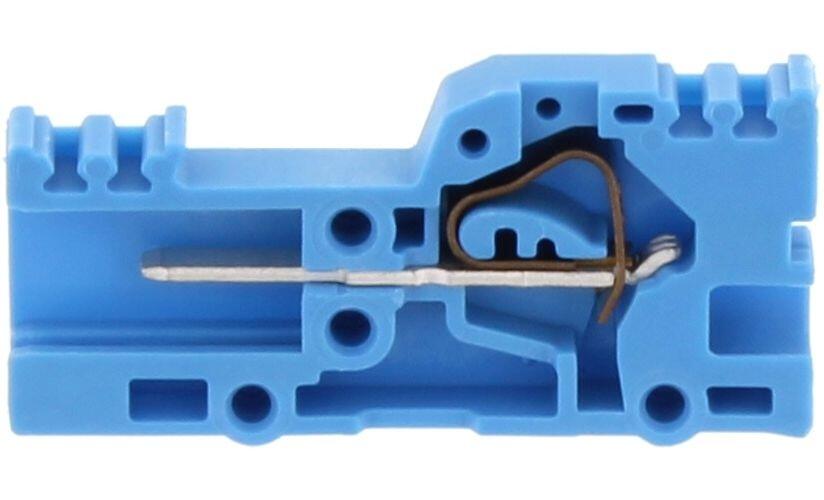

Sininen | ZSTK 2.5/1A/ | 3678.5 | ZSTK 2.5/1A/ | 3676.5 | ZSTK 2.5/1A/ | 3674.5 | 100 kpl |

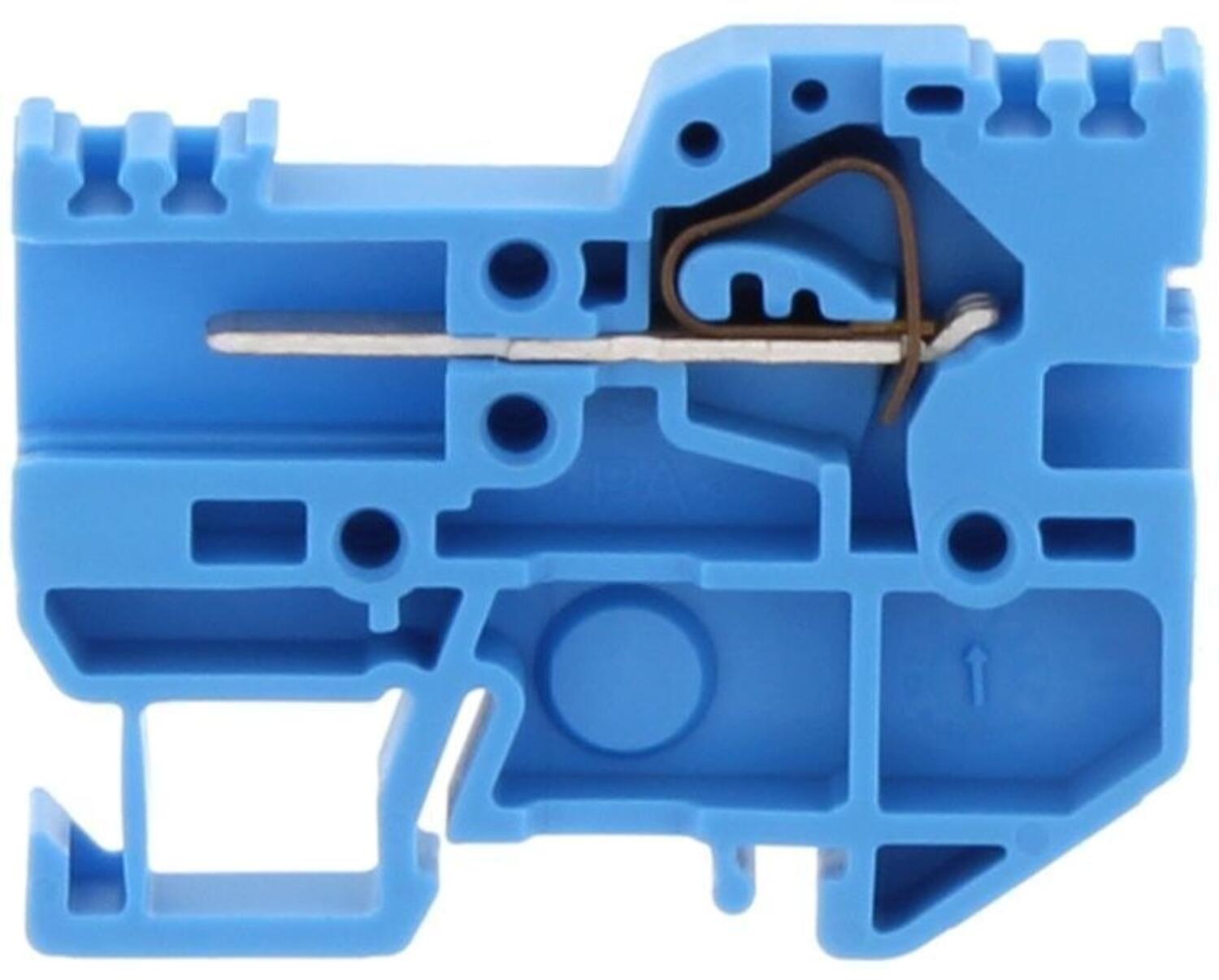

Sininen koodaus tapeilla | ZSTK 2.5/1A/ | 3679.5 | ZSTK 2.5/1A/ | 3677.5 | ZSTK 2.5/1A | 3675.5 | 100 kpl |
Sininen block version | - |

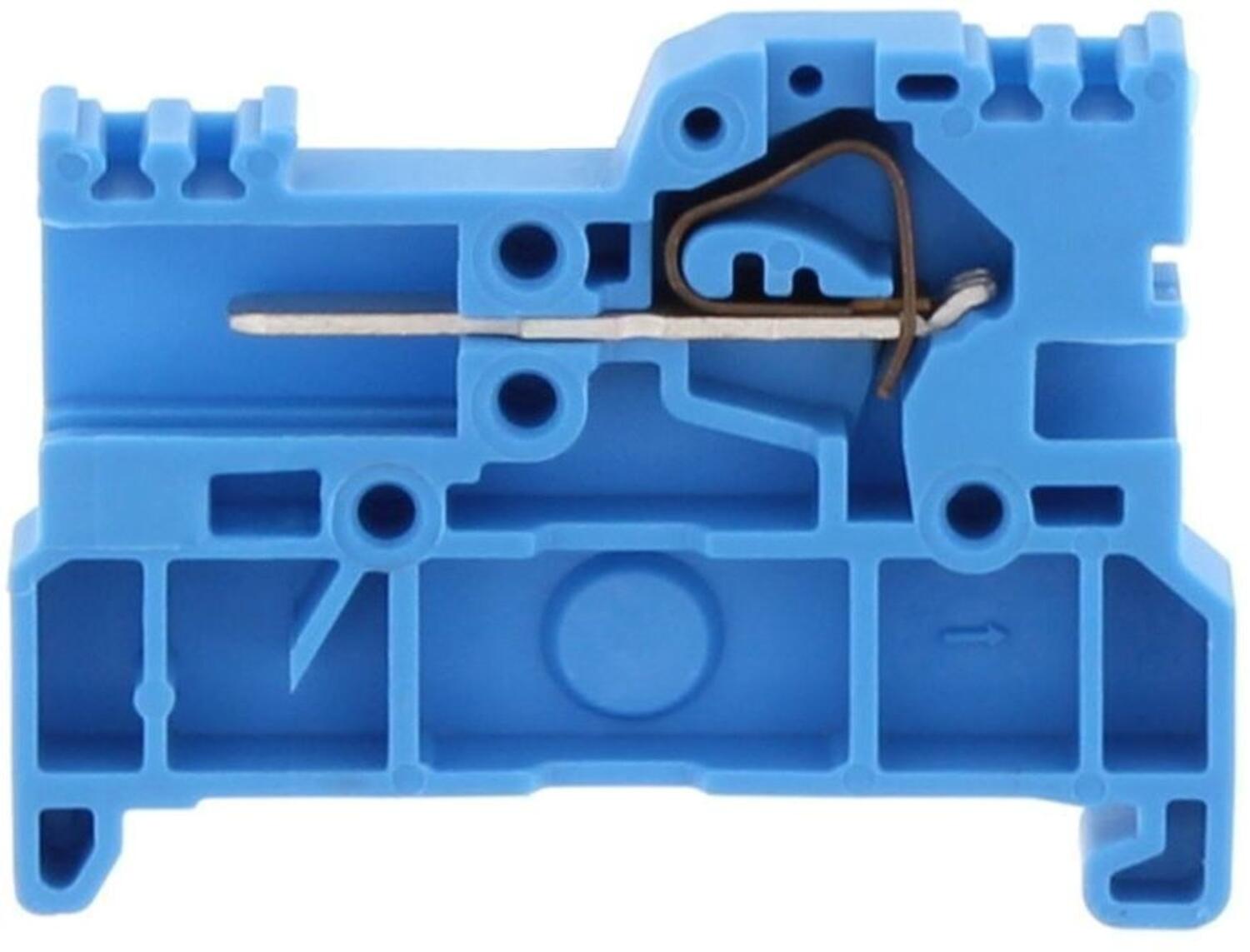

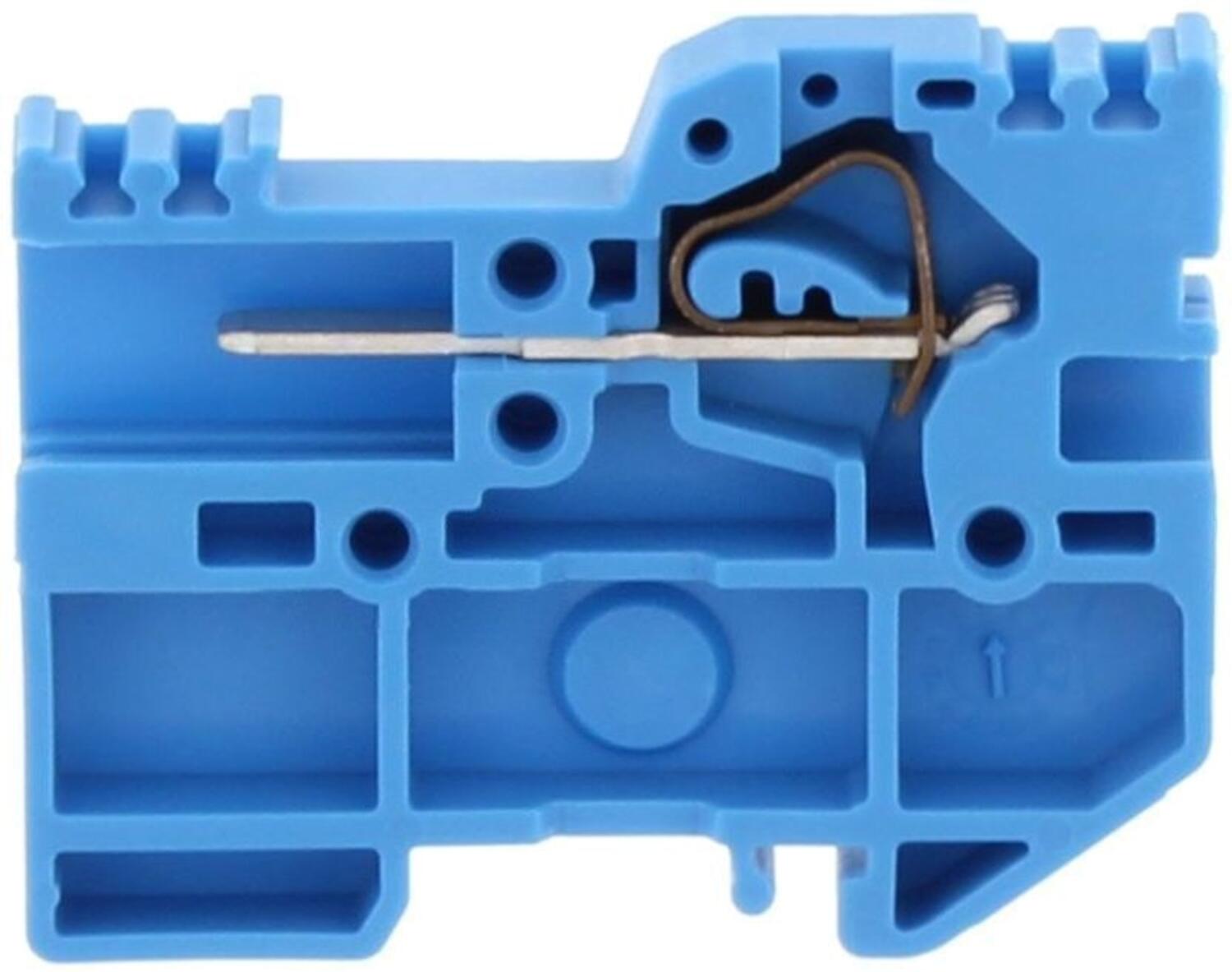

| ZSTK 2.5/1A/ | 3668.5 | ZSTK 2.5/1A/ | 3667.5 | 100 kpl |
|
|
|
|
|
|
|
|

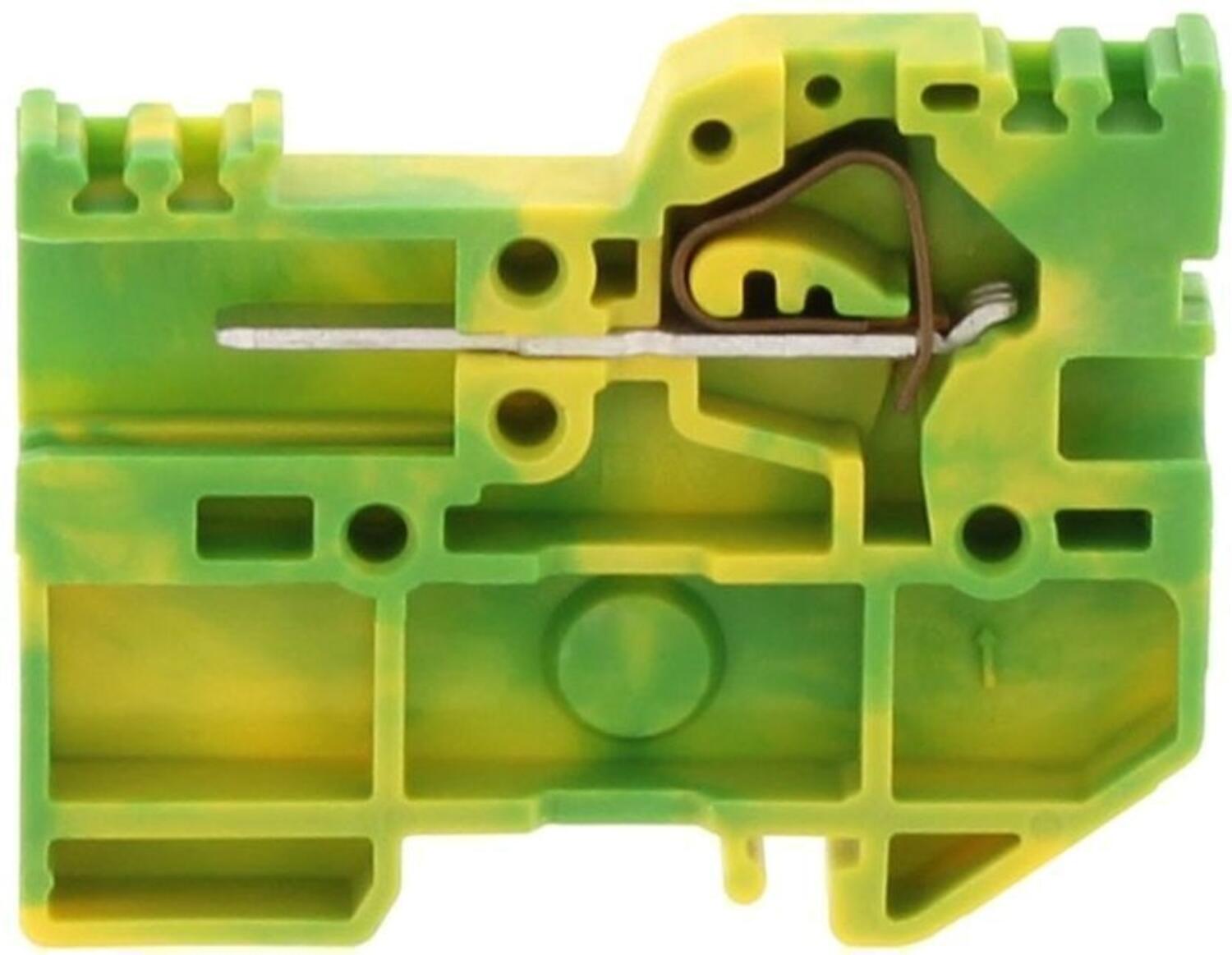

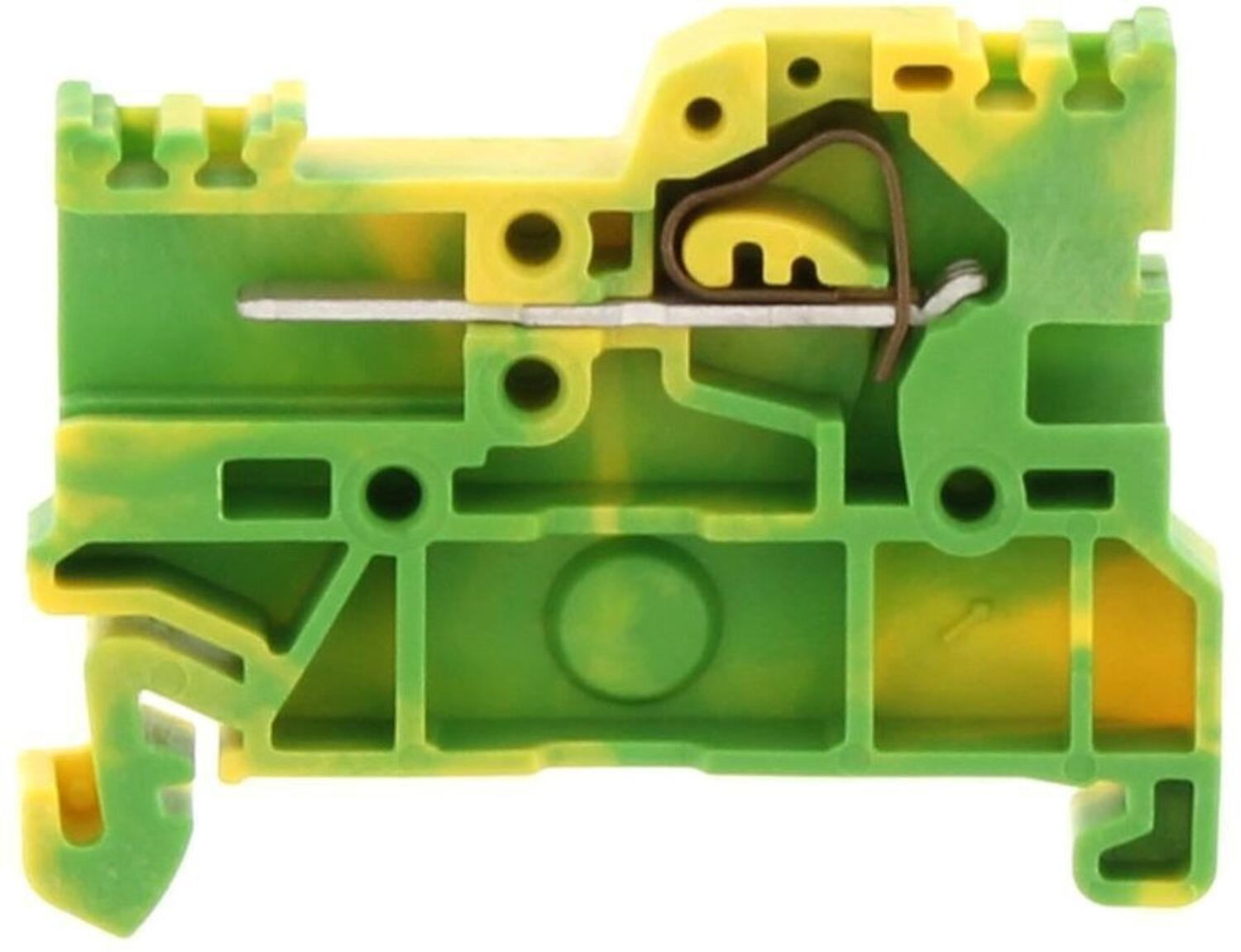

Keltavihreä | ZSTK 2.5/1A/ | 3678.0 | ZSTK 2.5/1A/ | 3676.0 | ZSTK 2.5/1A/ | 3674.0 | 100 kpl |

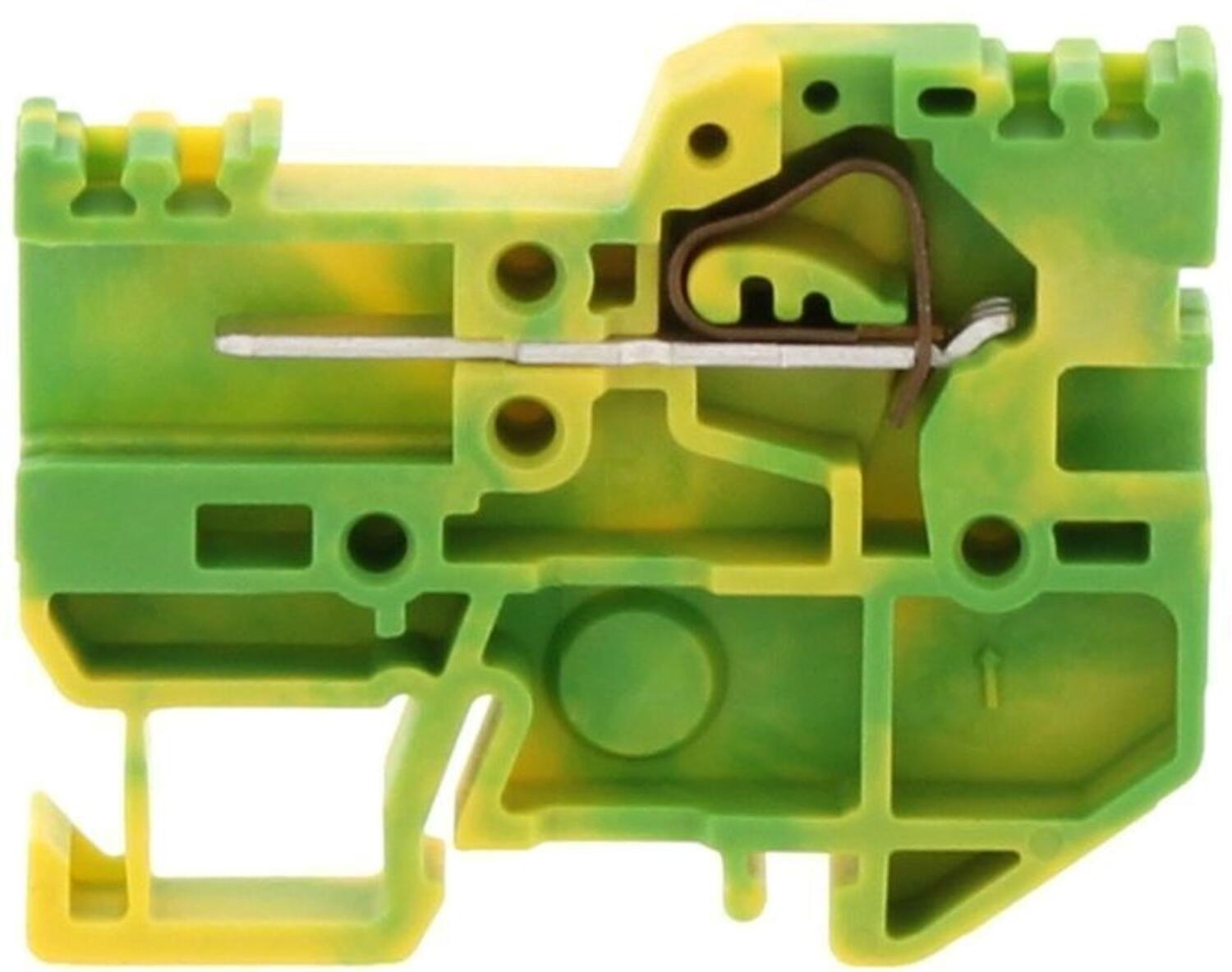

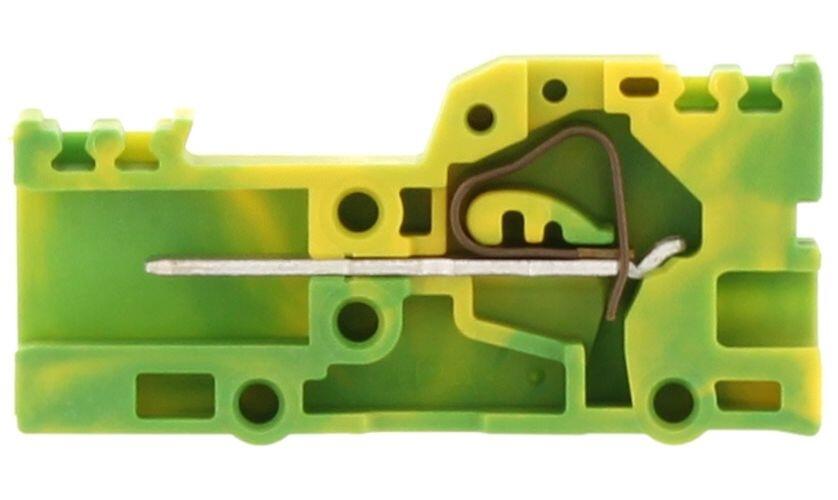

Keltavihreä koodaus tapeilla | ZSTK 2.5/1A/ | 3679.0 | ZSTK 2.5/1A/ | 3677.0 | ZSTK 2.5/1A/ | 3675.0 | 100 kpl |
Keltavihreä: block version | - |

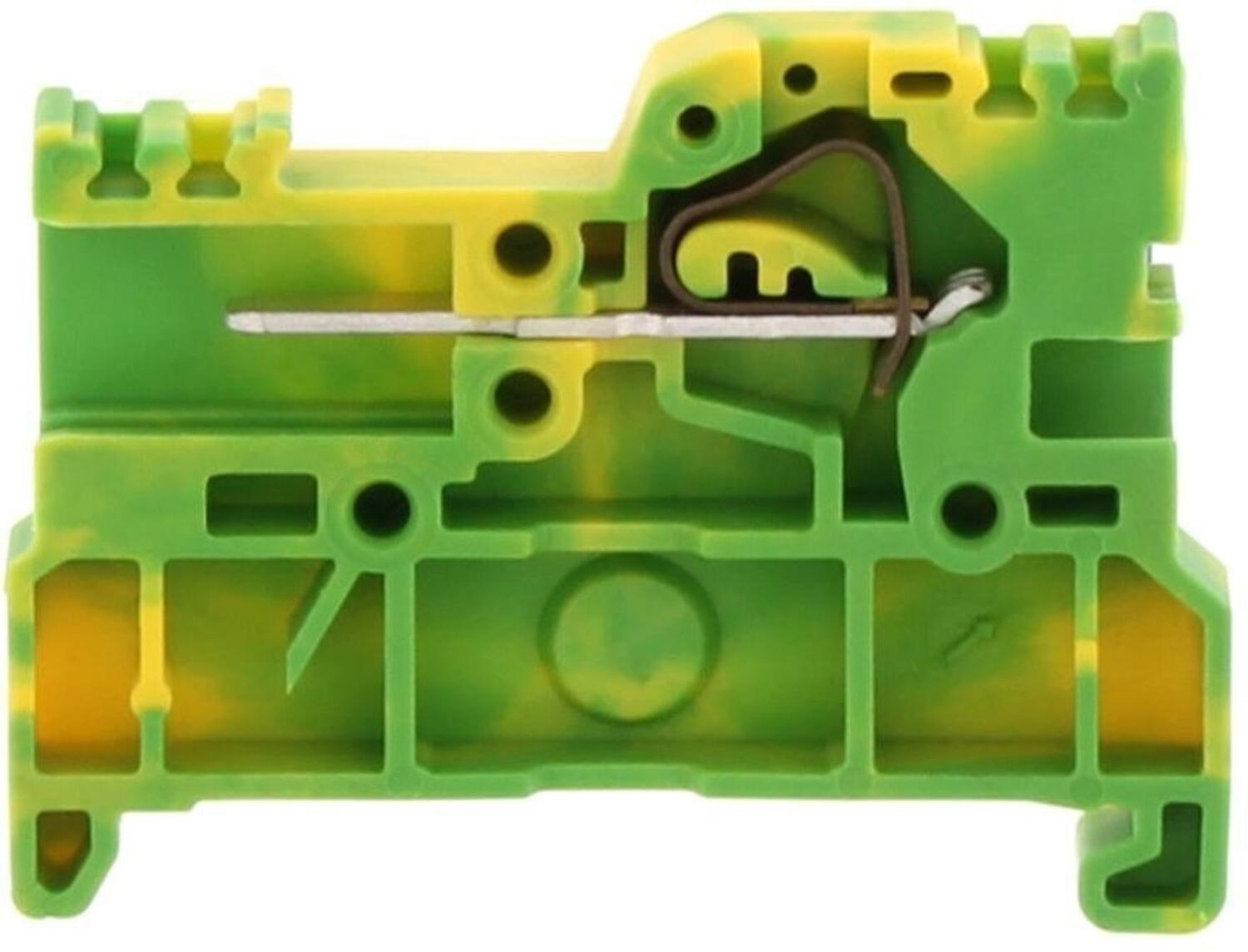

| ZSTK 2.5/1A/ | 3668.0 | ZSTK 2.5/1A/ | 3667.0 | 100 kpl |
|
|
|
|
| |||
Tekniset tiedot |
|
|
|
| |||
| IEC | UL | CSA | IEC | UL | CSA | IEC | UL | CSA |
| |||
Jännite, V | 500 | 300 | 300 | 500 | 300 | 300 | 500 | 300 | 300 |
| |||
Virta, A | 24 | 20 | 20 | 24 | 20 | 20 | 24 | 20 | 20 |
| |||
Liitäntäalue, |
|
|
|
| |||
Johtimen | 10 | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C...+120 °C | PA 6.6 | -40 °C...+120 °C | PA 6.6 | -40 °C...+120 °C |
| |||
|
|
|
|
|
|
|
|
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko |
Päätylevy | ZAPSK 2.5/1A/ | 3686.2 | ZAPSK 2.5/1A/ | 3686.2 | ZAPSK 2.5/1A/ | 3686.2 | 20 kpl |

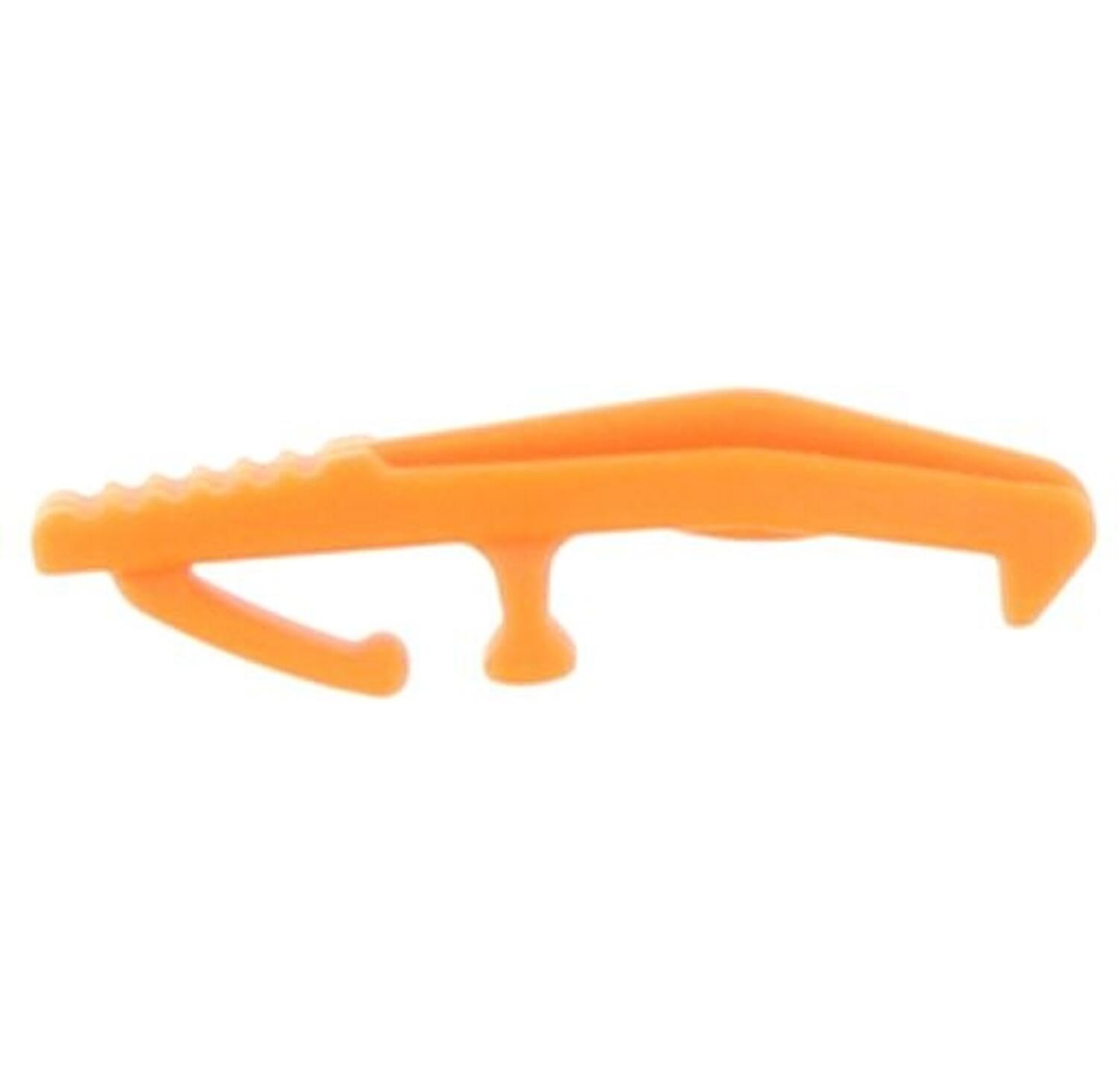

Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl |

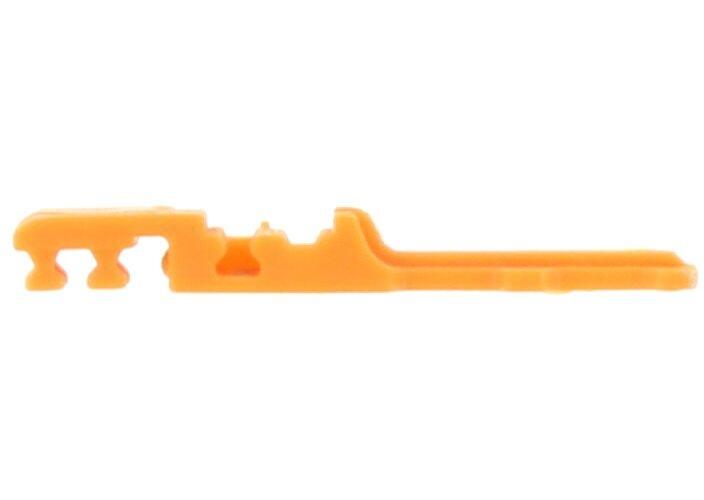

Vedonpoisto | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | 50 kpl |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl |
Päätypuristin |
|
| ZES 15 BG | 3812.2 | ZES 35 BG | 3811.2 | 50 kpl |

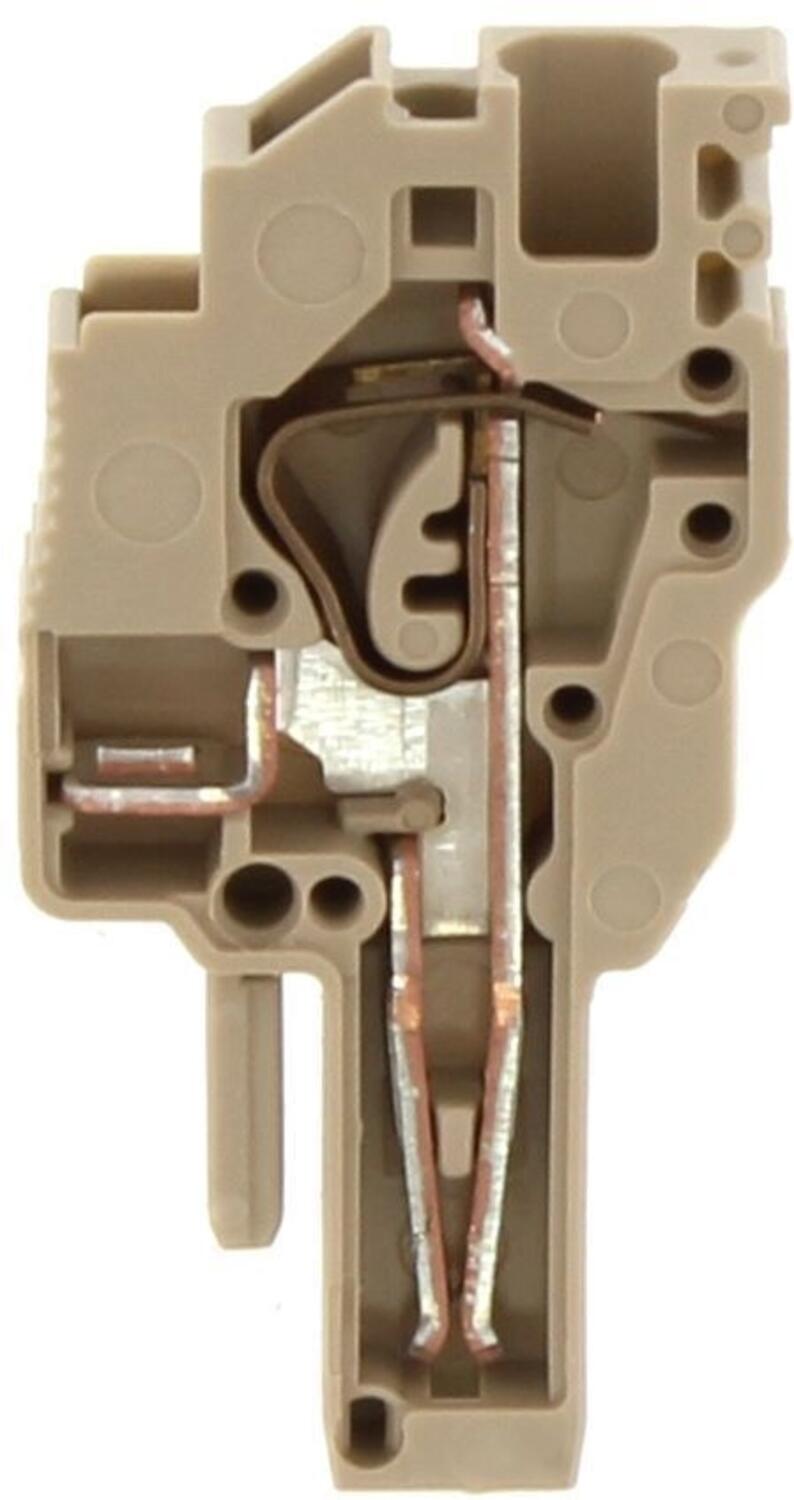

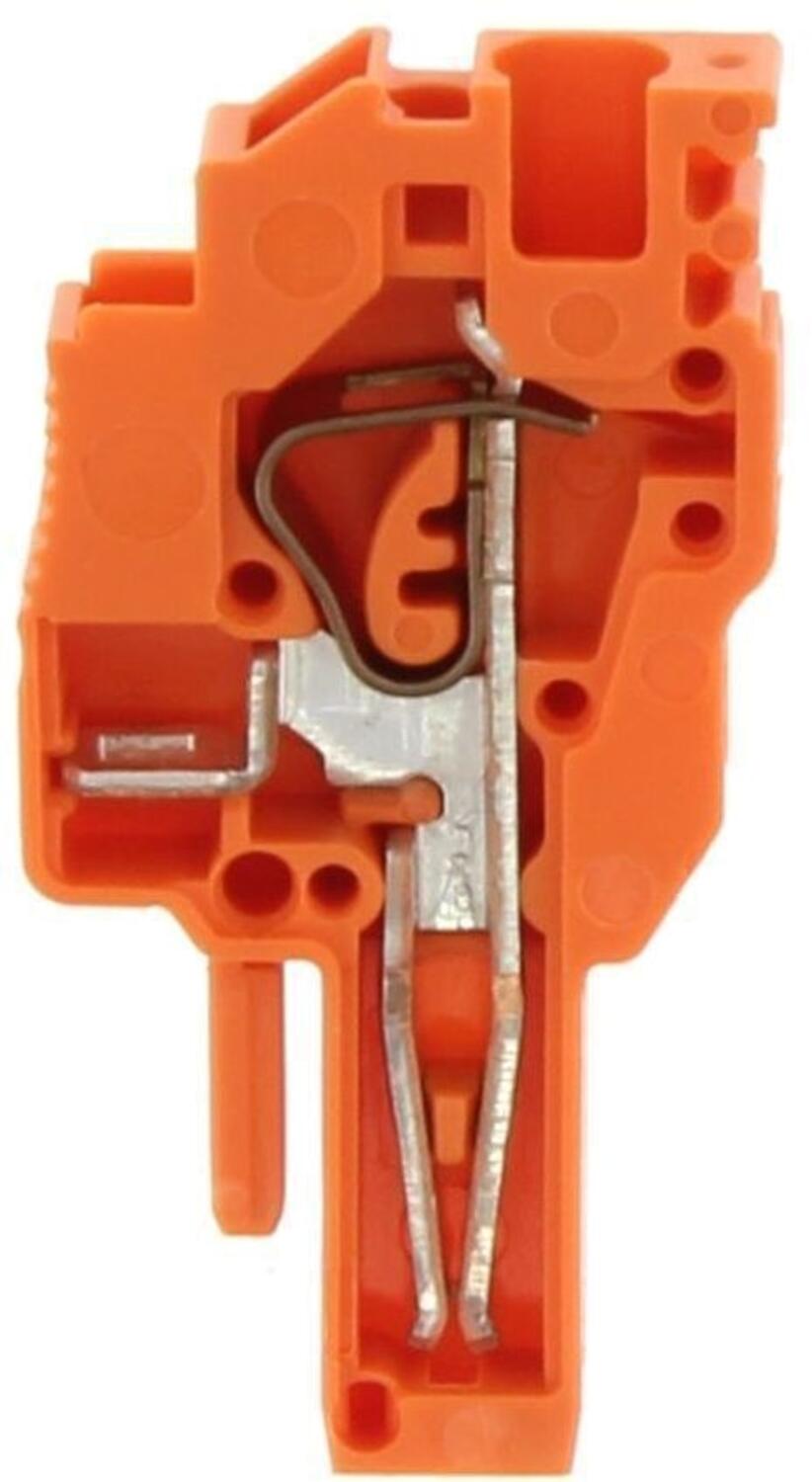

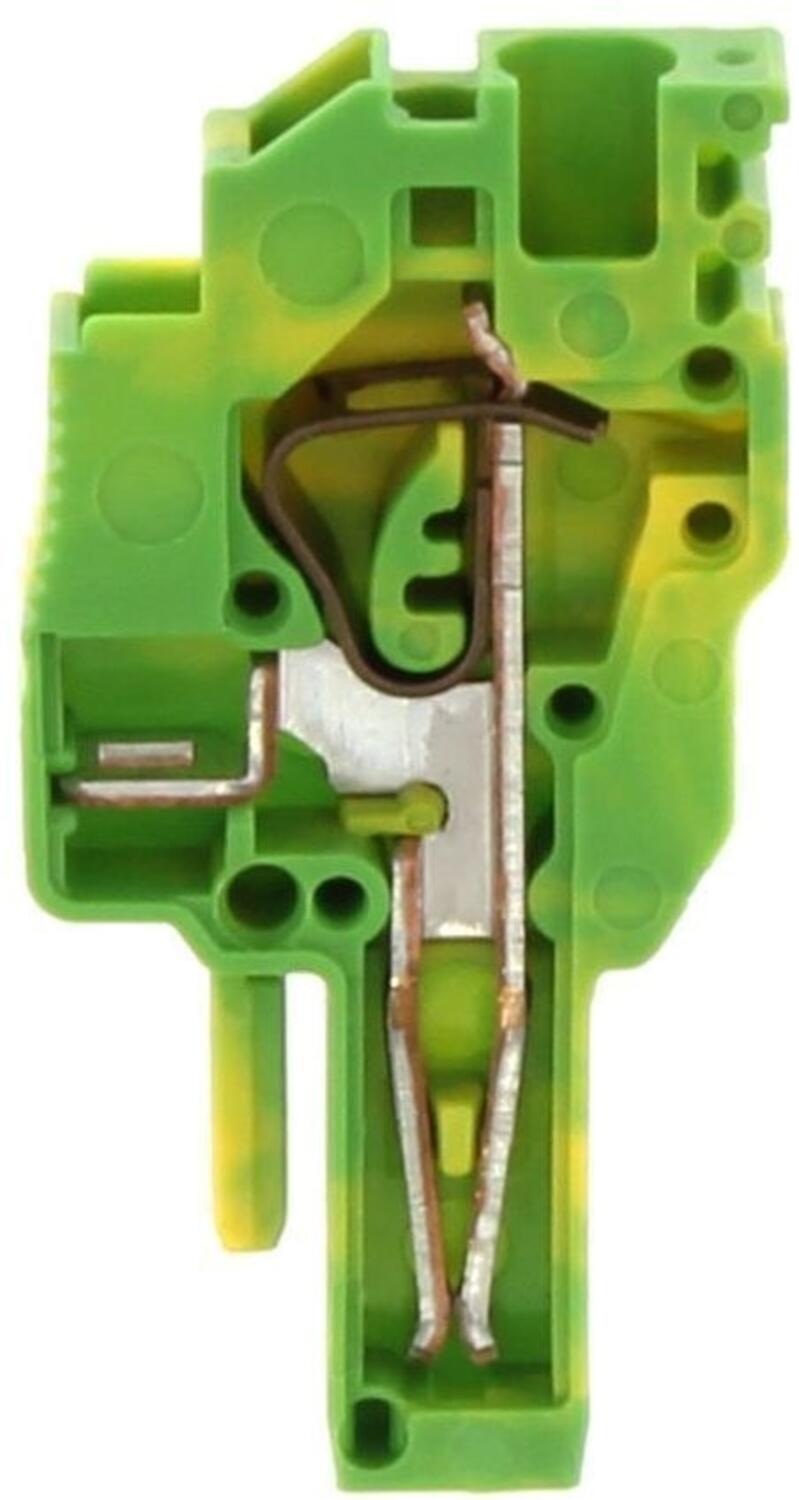

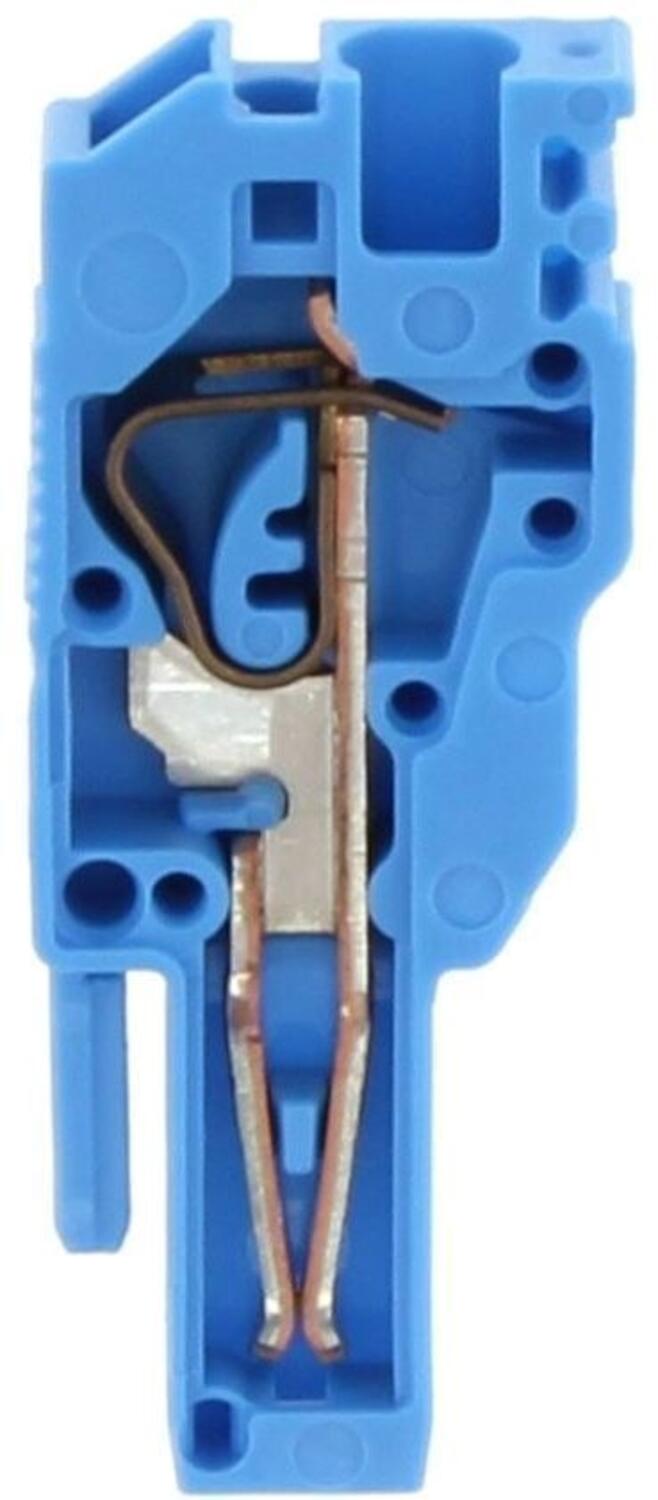

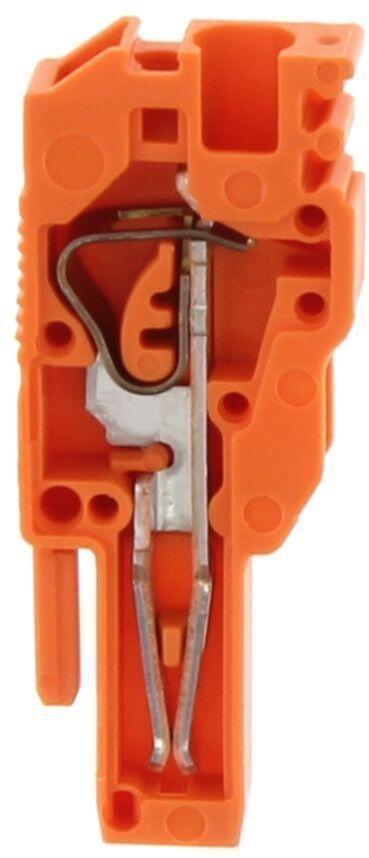

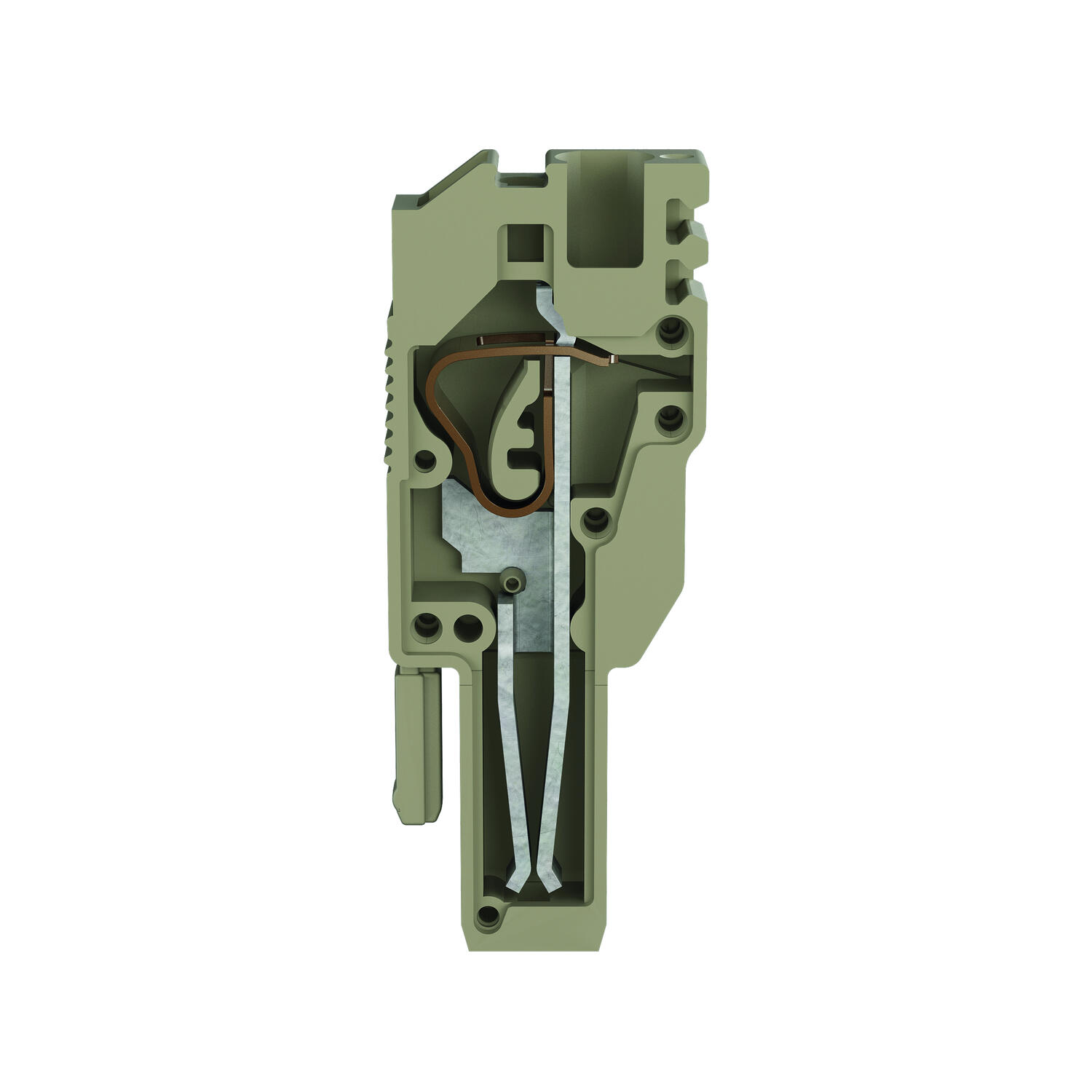

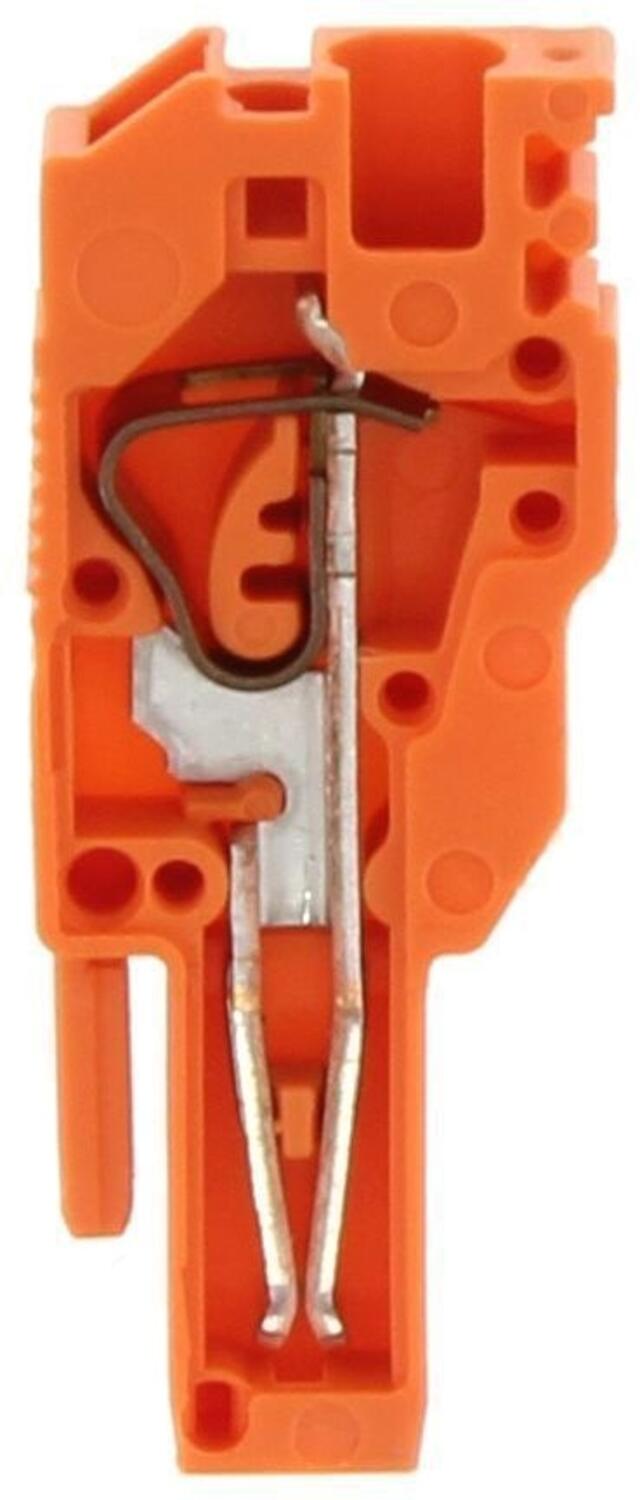

ZST pistoke 2,5 mm²

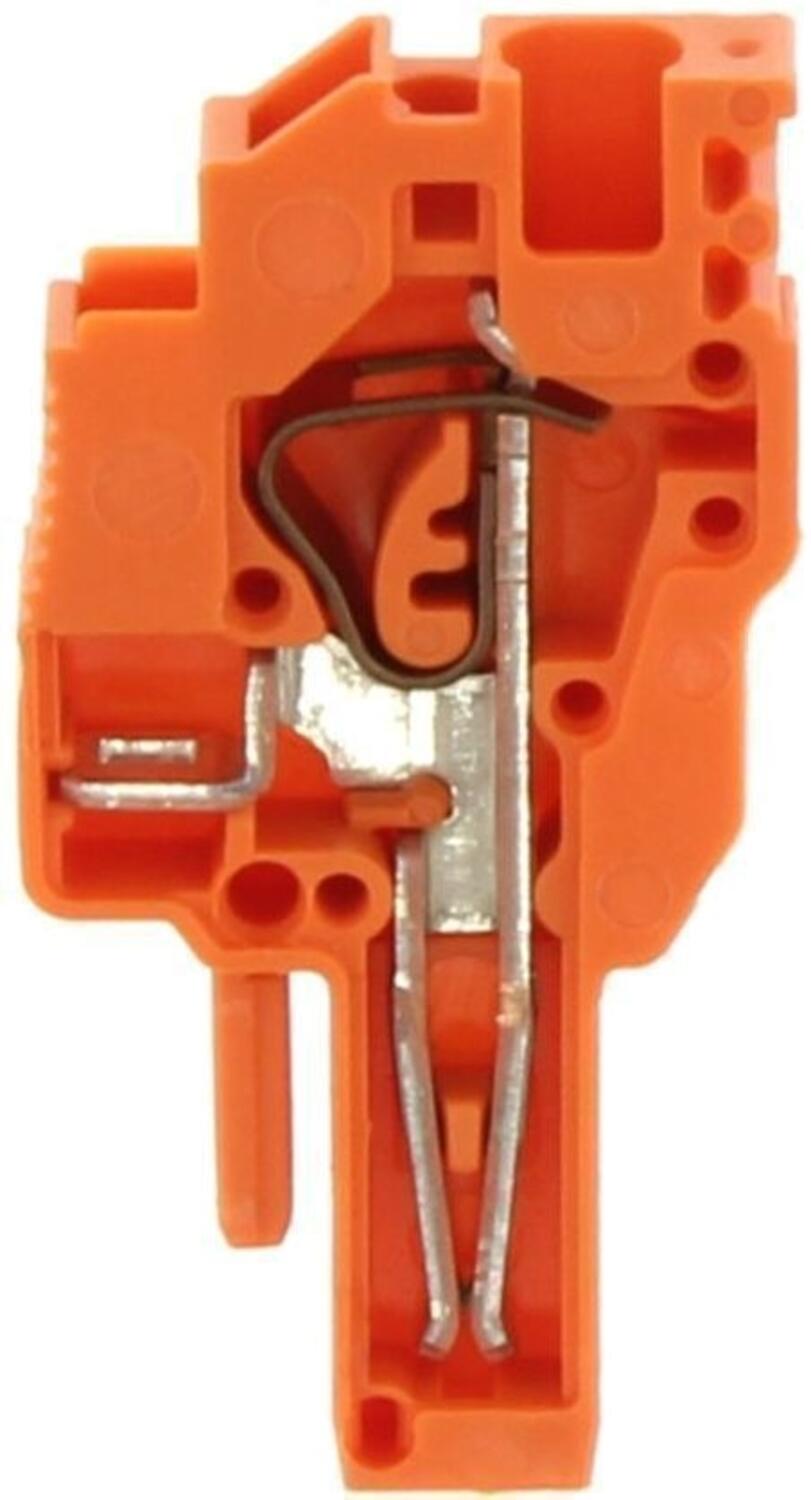

| ZST 2.5/1A | ZST 2.5/1A/Q |
| |||
| 26x5,1x16,5 mm | 26x5,1x21 mm |
| |||
|
|
|
| |||
|
|
|
| |||
| Liitin | Rinnankytkettävä liitin |
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZST 2.5/1A BG | 3670.2 | ZST 2.5/1A/Q BG | 3672.2 | 100 kpl | |

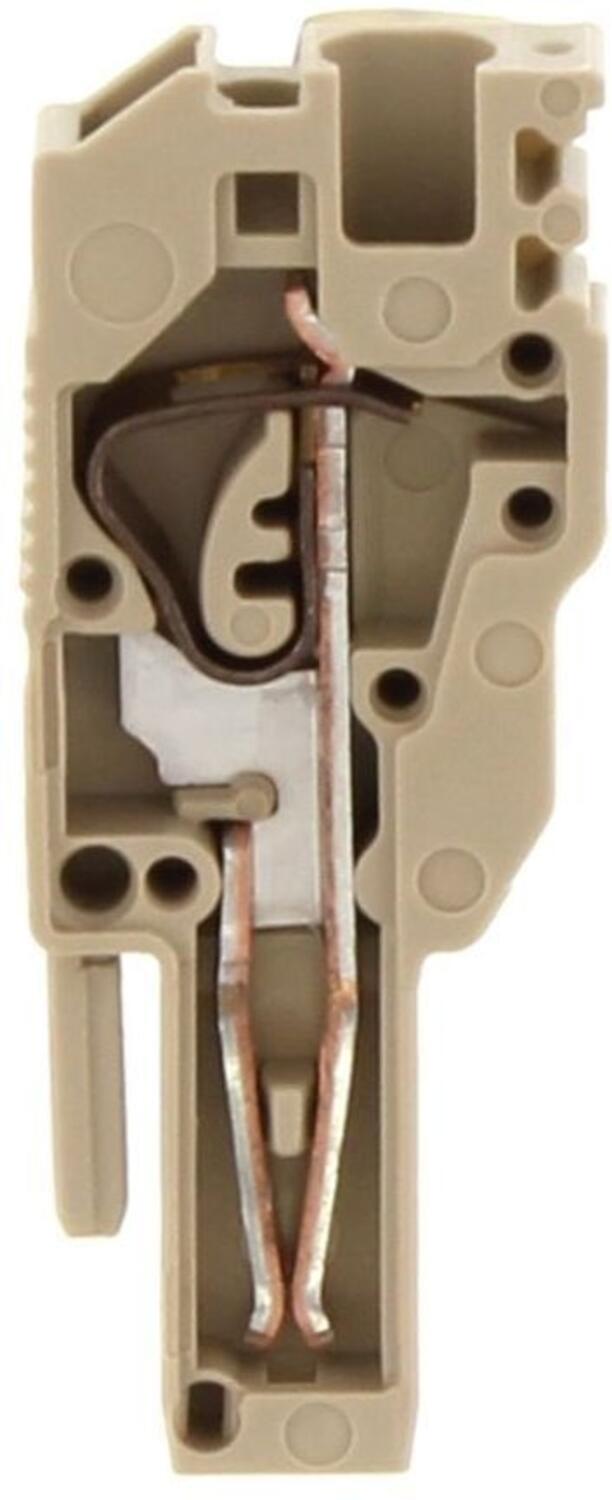

Beige koodaus tapeilla | ZST 2.5/1A/Z BG | 3671.2 | ZSTK 2.5/1A/Q/Z BG | 3673.2 | 100 kpl | |
|
|
|
|
|
| |

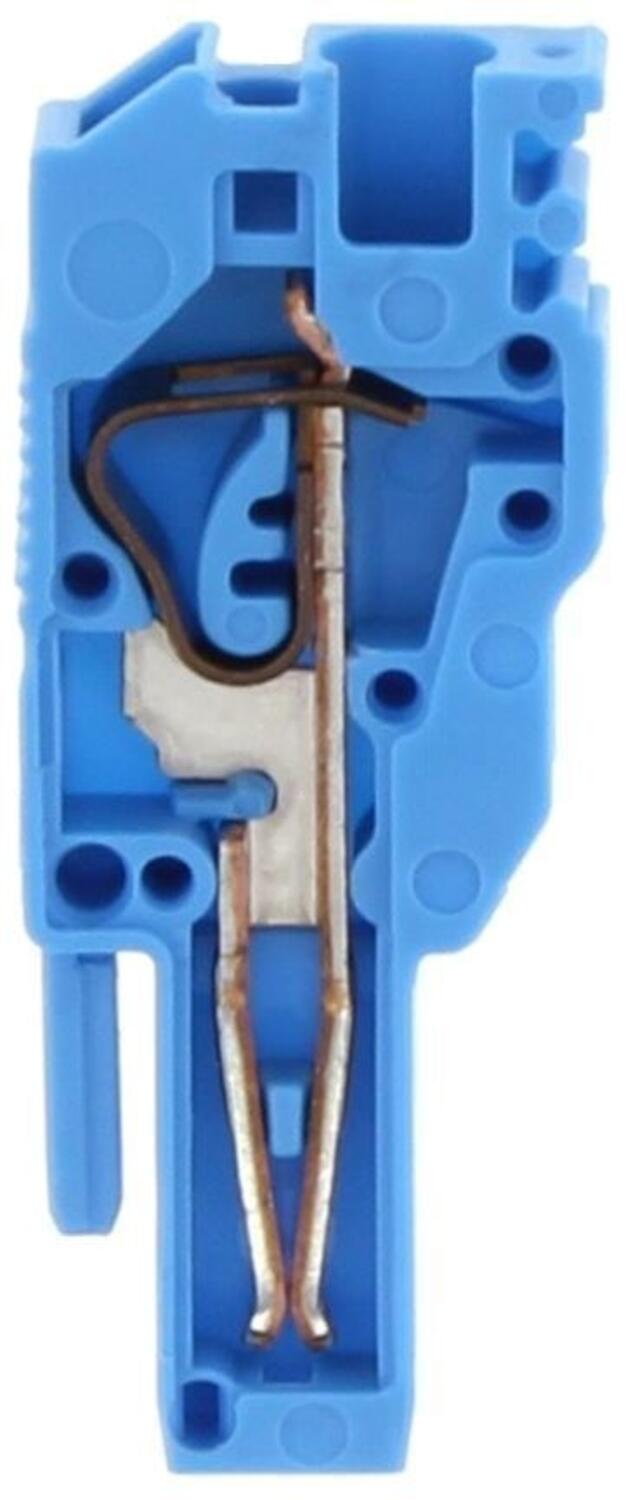

Sininen | ZST 2.5/1A - blue | 3670.5 | ZST 2.5/1A/Q - blue | 3672.5 | 100 kpl | |
Sininen koodaus tapeilla | ZST 2.5/1A/ Z - blue | 3671.5 | ZSTK 2.5/1A/Q/Z - blue | 3673.5 | 100 kpl | |
|
|
|
|
|
| |

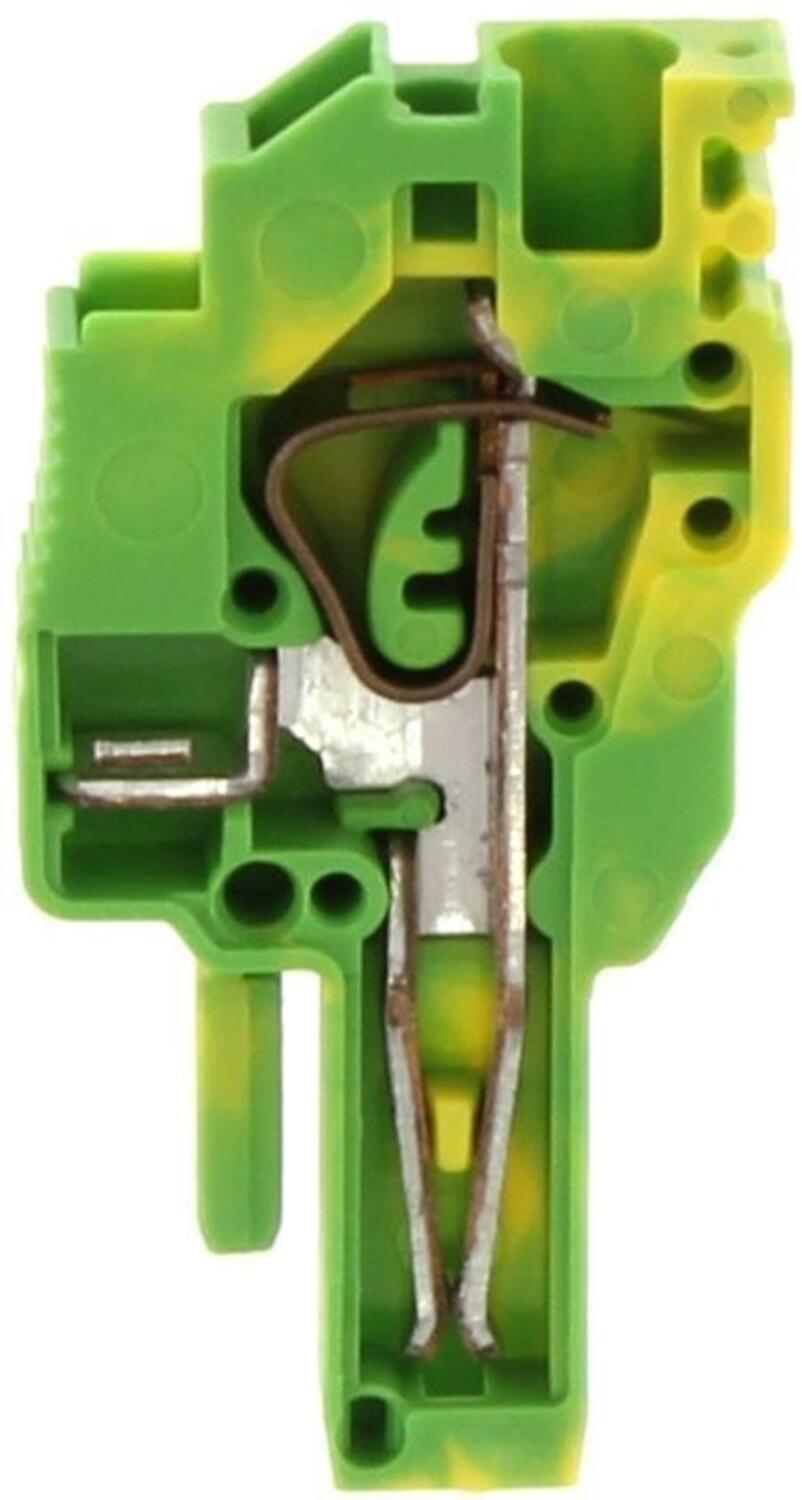

Keltavihreä | ZST 2.5/1A/ - earth | 3670.0 | ZST 2.5/1A/Q - earth | 3672.0 | 100 kpl | |

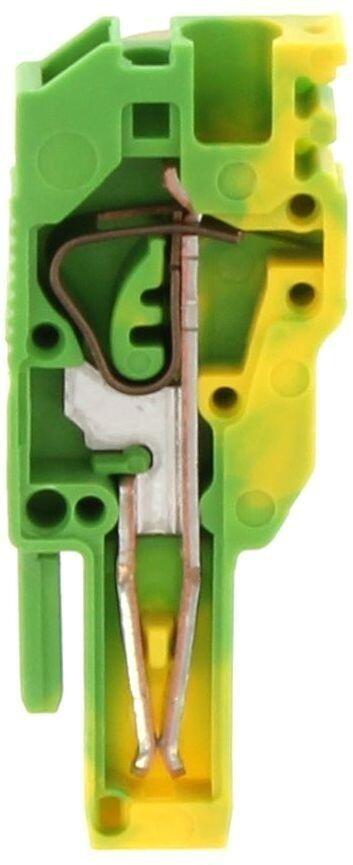

Keltavihreä koodaus tapeilla | ZST 2.5/1A/ Z - earth | 3671.0 | ZSTK 2.5/1A/Q/Z - earth | 3673.0 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA | IEC | UL | CSA |
| |||
Jännite, V | 500 | 300 | 300 | 500 | 300 | 300 |
| |||
Virta, A | 24 | 20 | 20 | 24 | 20 | 20 |
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40°C...+120 °C | PA 6.6 | -40 °C...+120 °C |
| |||
|
|
|
|
|
| |
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPST 2.5/1A BG | 3684.2 | ZAPST 2.5/1A/Q BG | 3685.2 | 20 kpl | |
Vedonpoisto | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | 50 kpl | |
Rinnaliittimet | 2-nap. |
|
| ZQI 2.5/2 YE | 3710.8 | 50 kpl |
| 3-nap. |
|
| ZQI 2.5/3 YE | 3711.8 | 50 kpl |
| 4-nap. |
|
| ZQI 2.5/4 YE | 3712.8 | 50 kpl |
| 5-nap. |
|
| ZQI 2.5/5 YE | 3713.8 | 20 kpl |
| 6-nap. |
|
| ZQI 2.5/6 YE | 3714.8 | 20 kpl |
| 7-nap. |
|
| ZQI 2.5/7 YE | 3715.8 | 20 kpl |
| 8-nap. |
|
| ZQI 2.5/8 YE | 3716.8 | 10 kpl |
| 9-nap. |
|
| ZQI 2.5/9 YE | 3717.8 | 10 kpl |
| 10-nap. |
|
| ZQI 2.5/10 YE | 3718.8 | 10 kpl |
| 99-nap. |
|
| ZQI 2.5/0.5w/99 poles YE | 3719.8 | 1 kpl |

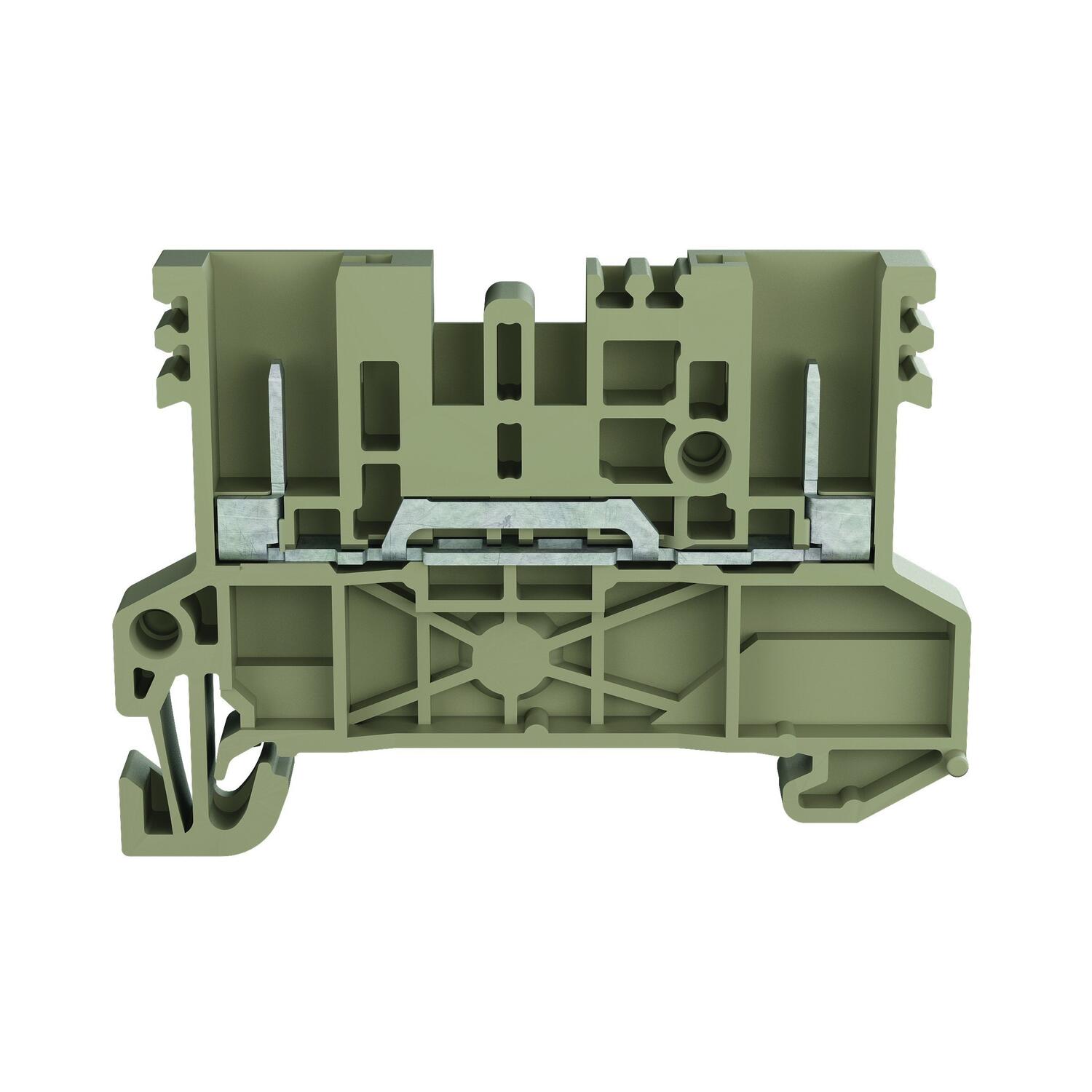

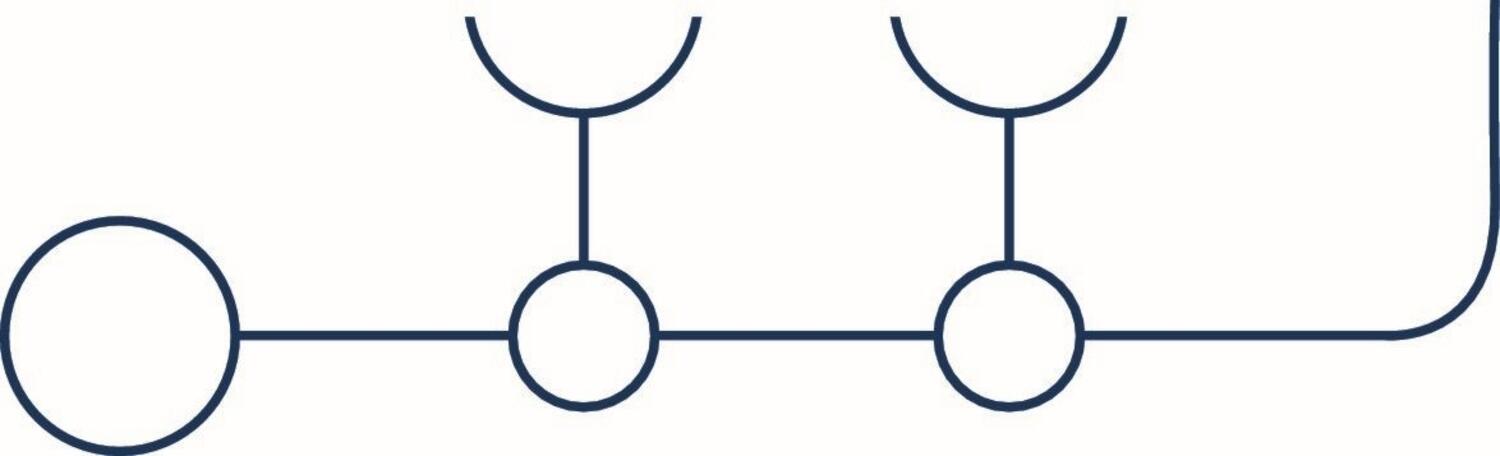

1 in/1 out
| ZRKS 2.5/1A/1S | ZSLS 2.5/1A/1S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 54x5,1x39,5 | 54x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/1A/1S BG | 3650.2 |
|
| 100 kpl | |

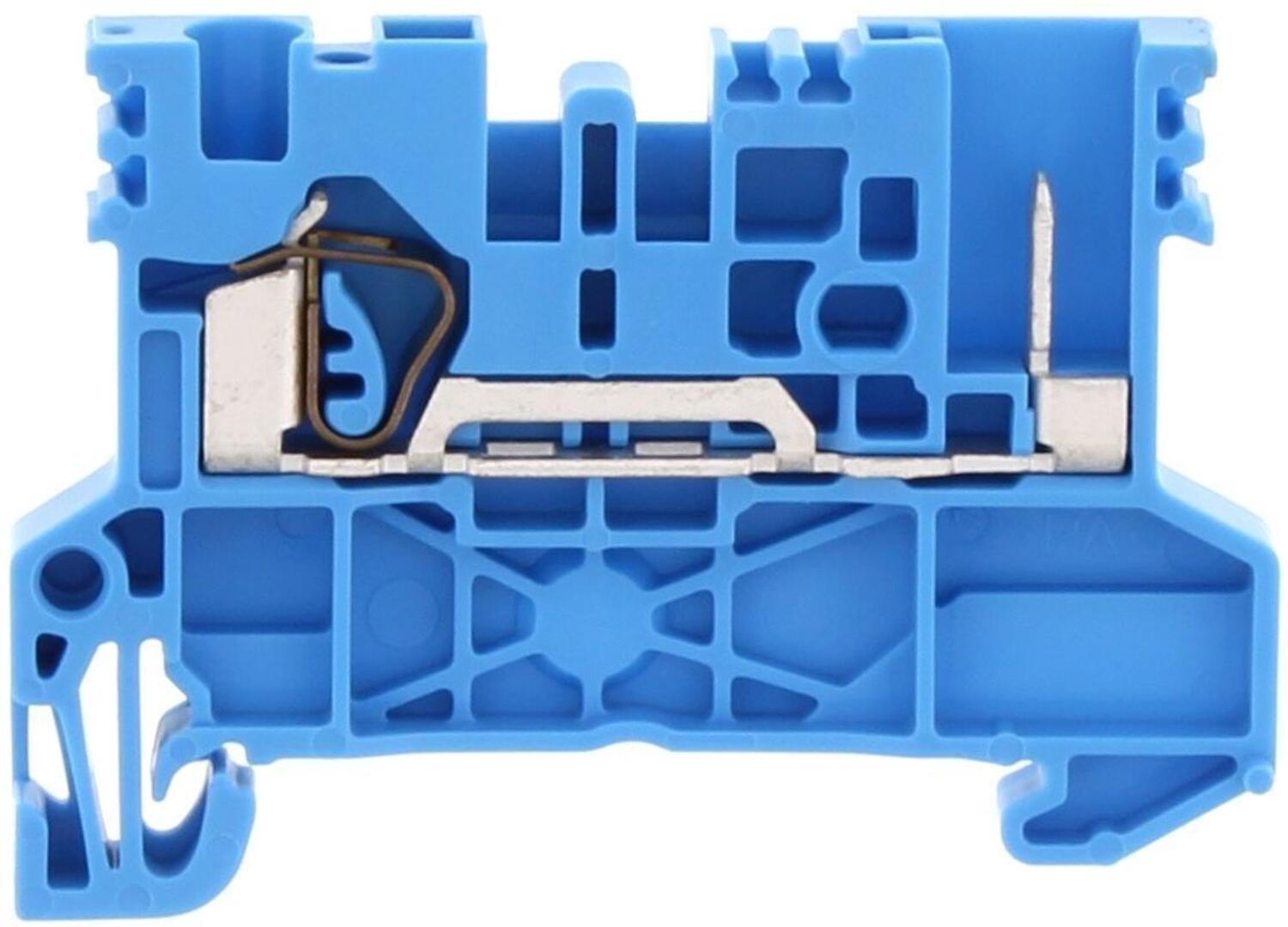

Sininen | ZRKS 2.5/1A/1S BU | 3650.5 |
|
| 100 kpl | |

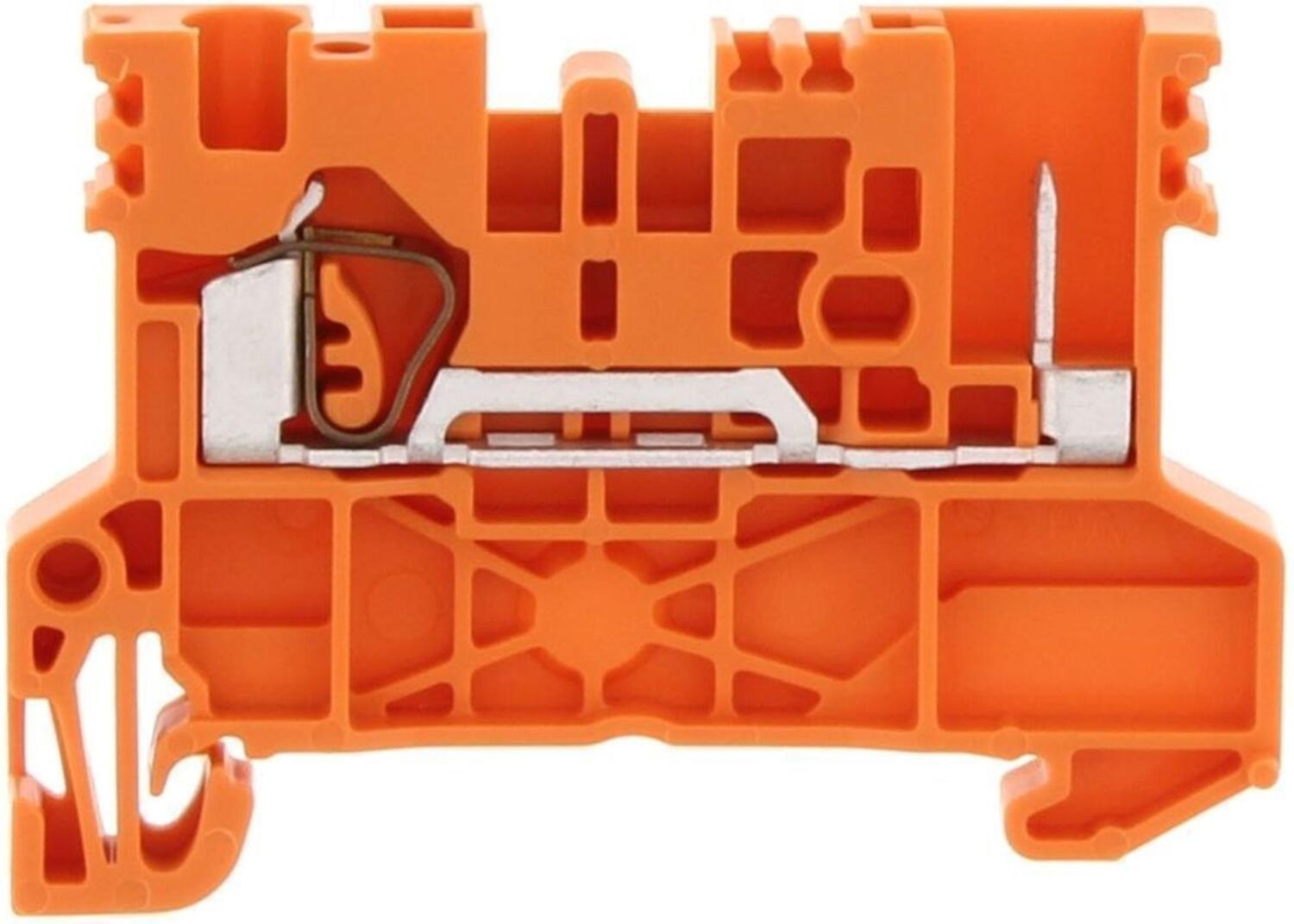

Oanssi | ZRKS 2.5/1A/1S OG | 3650.3 |
|
| 100 kpl | |

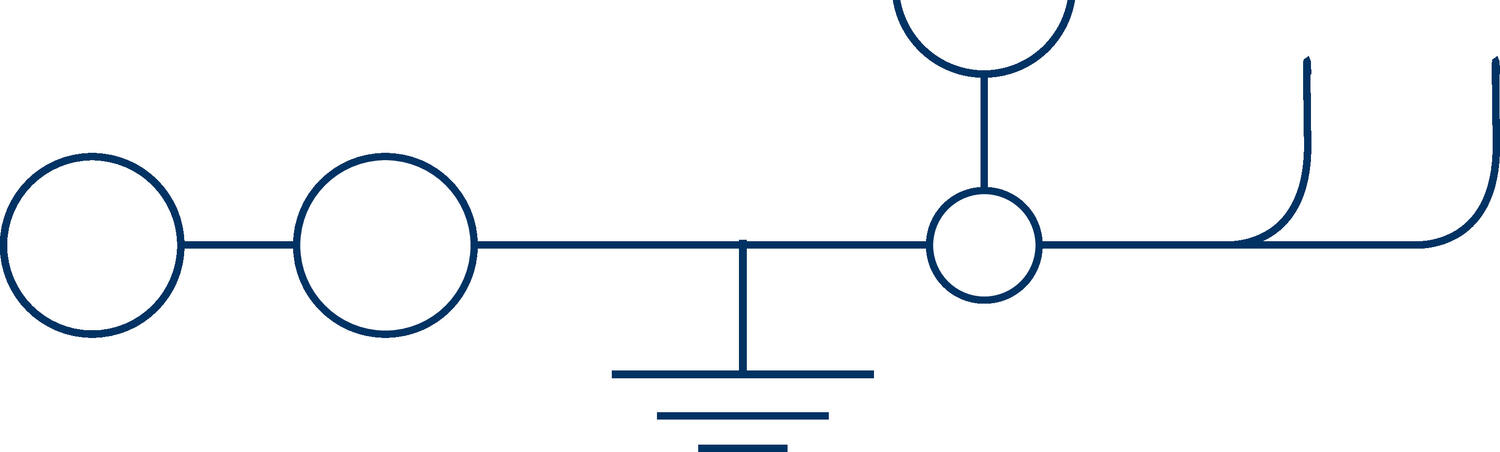

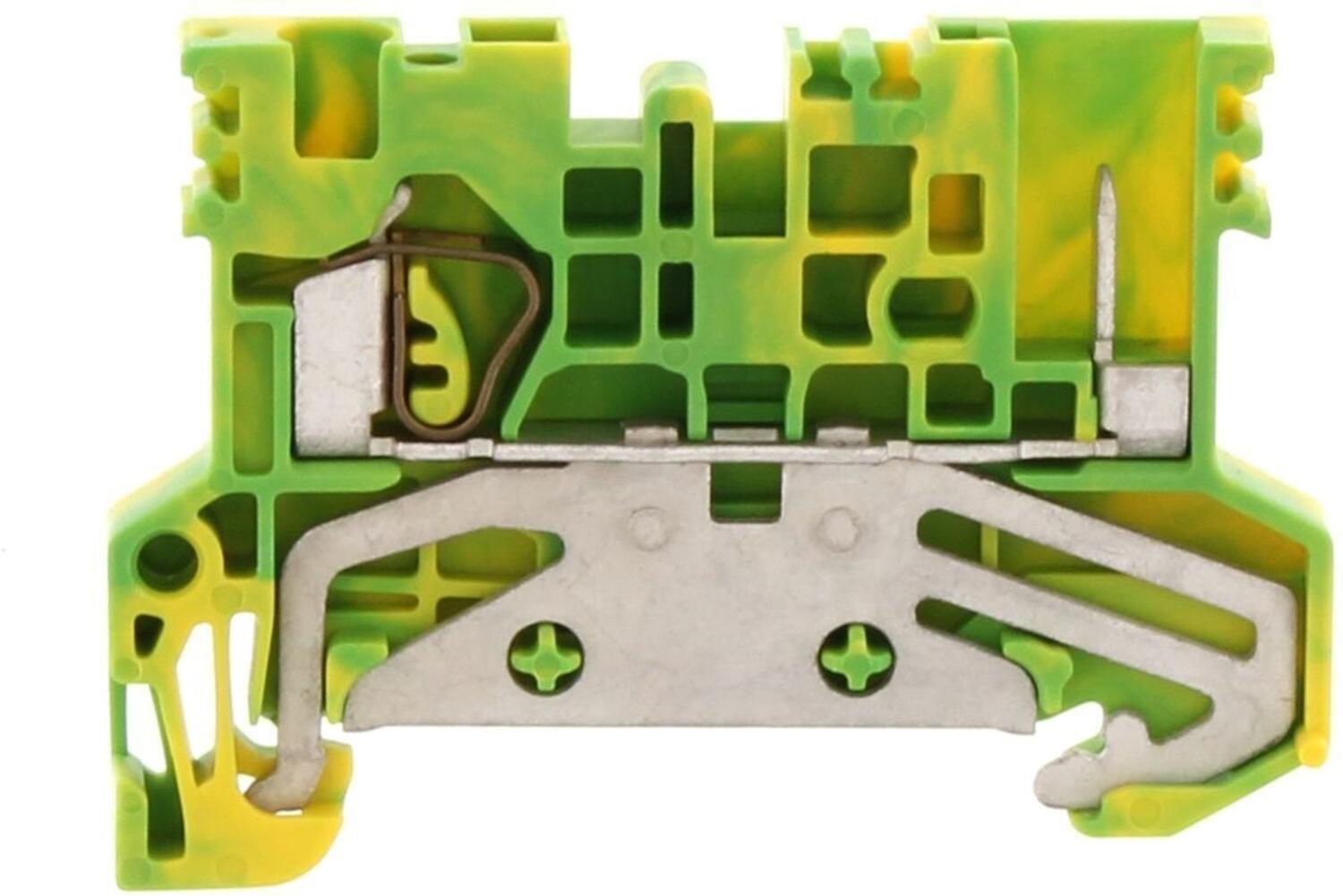

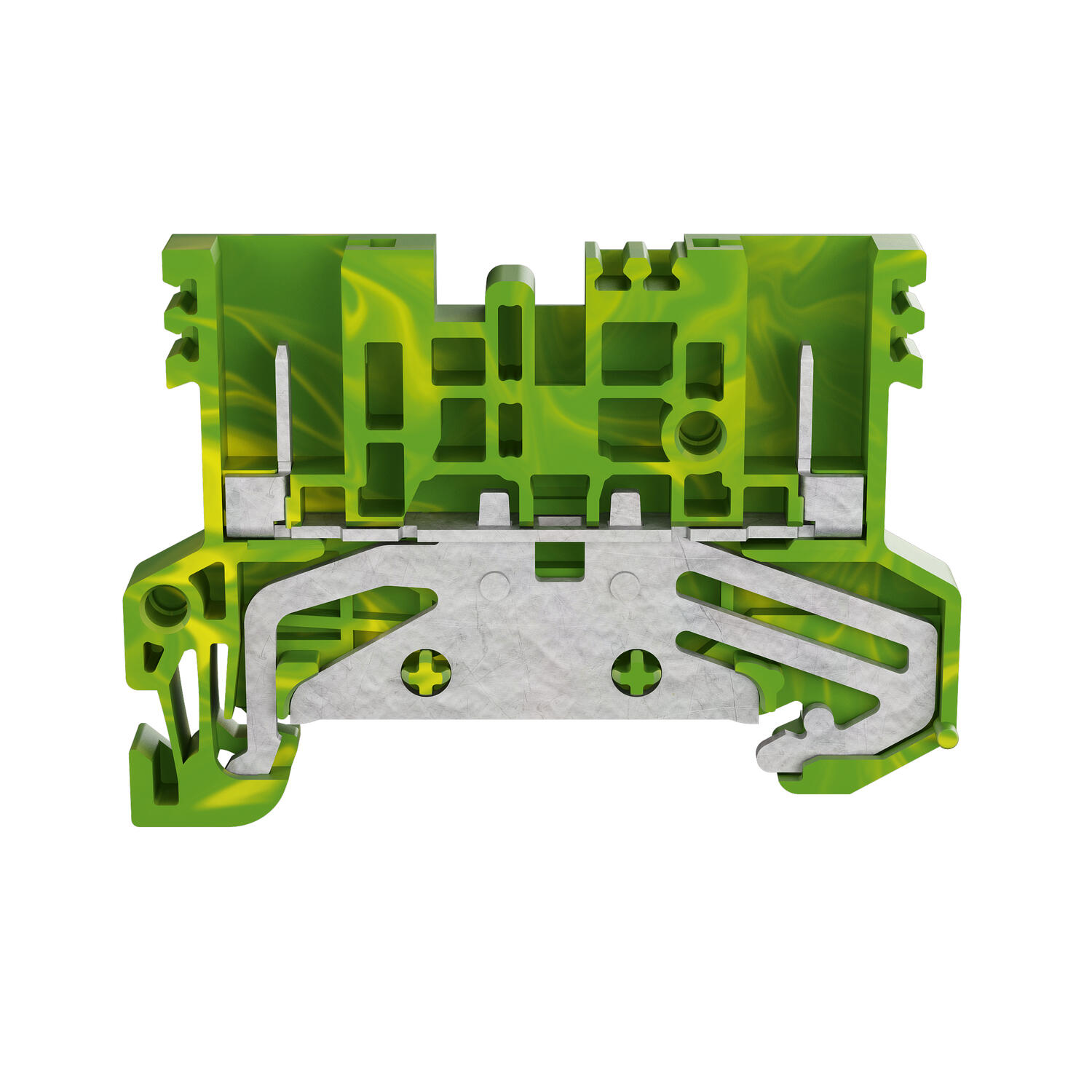

Maadoitusliitin |
|
| ZSLS 2.5/1A/1S GNYE | 3660.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C ... +120 °C | PA 6.6 | -40 °C ... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro/pakk | Tyyppi | Til.nro/pakk | Pakkauskoko | |
Päätylevy | ZAPS 2.5/1A/1S BG | 3680.2 | ZAPS 2.5/1A/1S GN | 3680.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Vedonpoisto | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5mm) | 3808.0 | BWMA 1 (0,5x3,5mm) | 3808.0 | 1 kpl | |

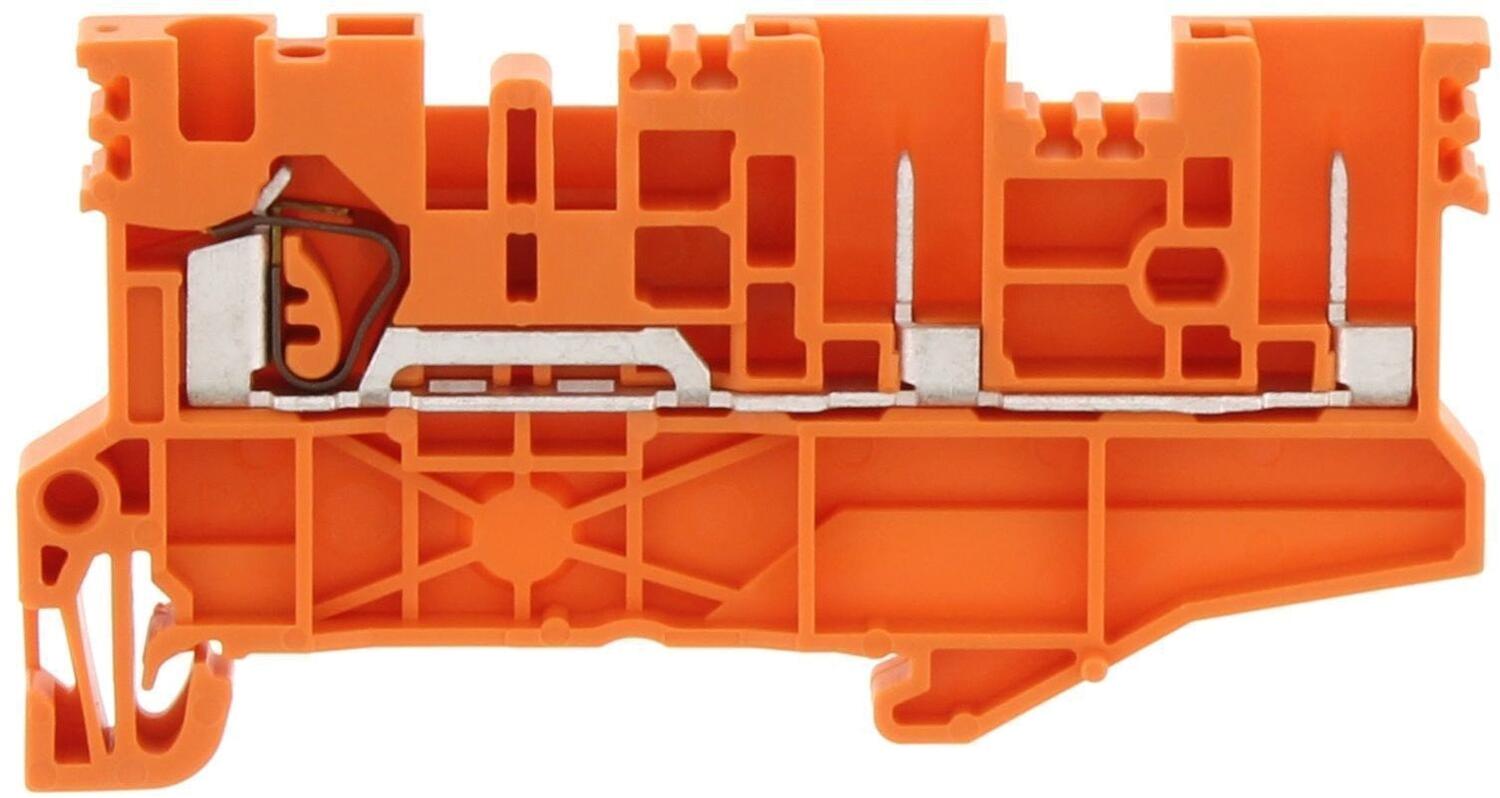

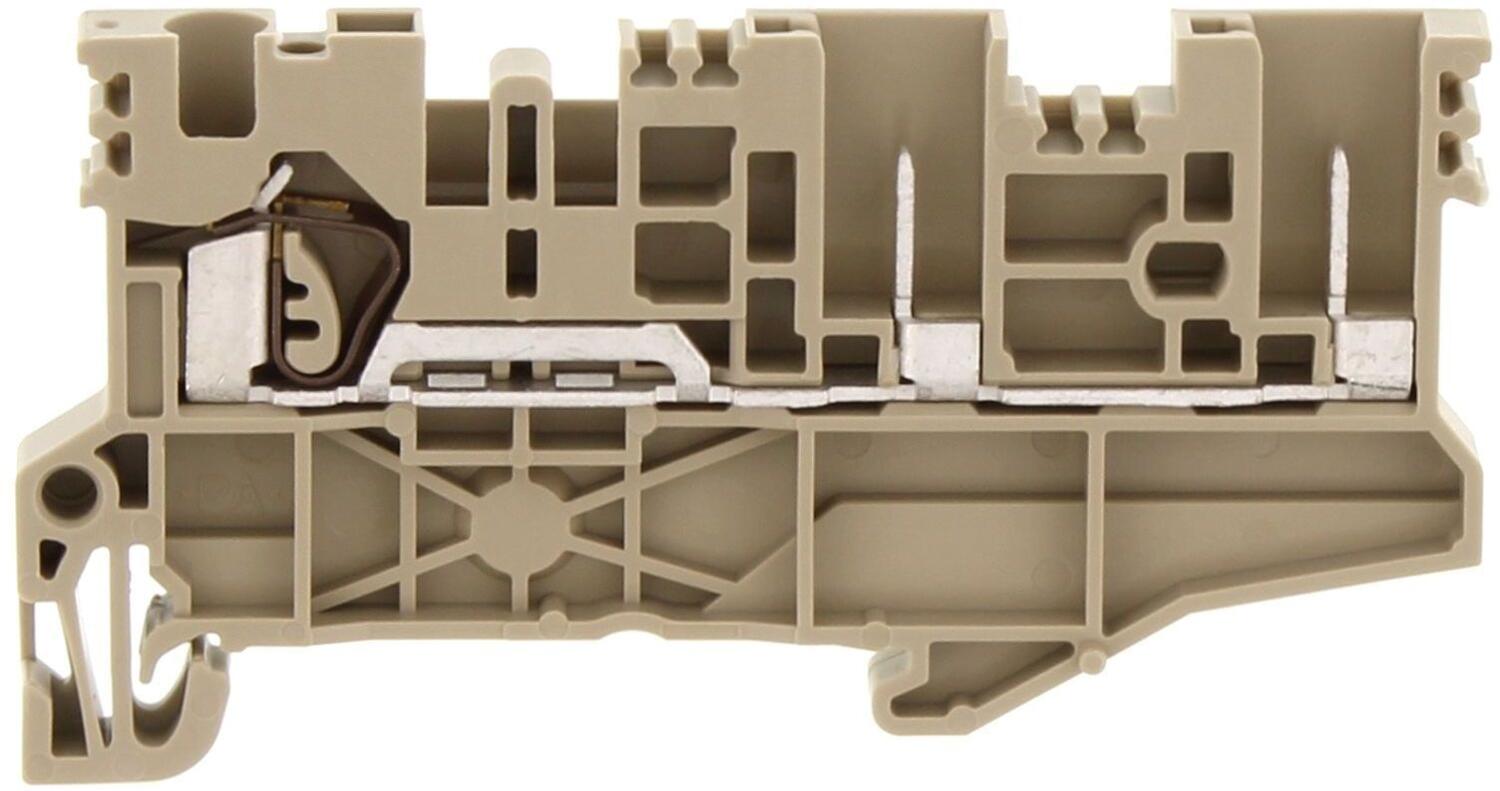

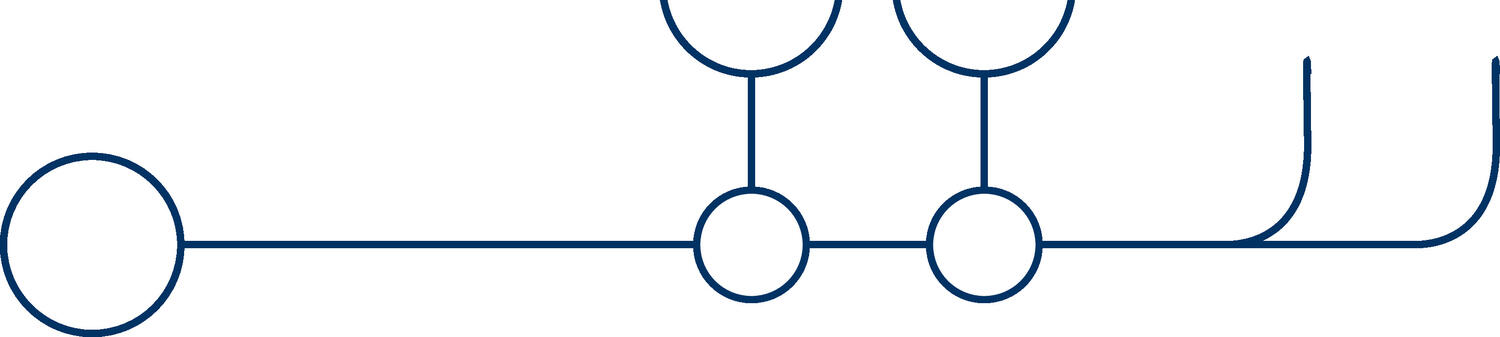

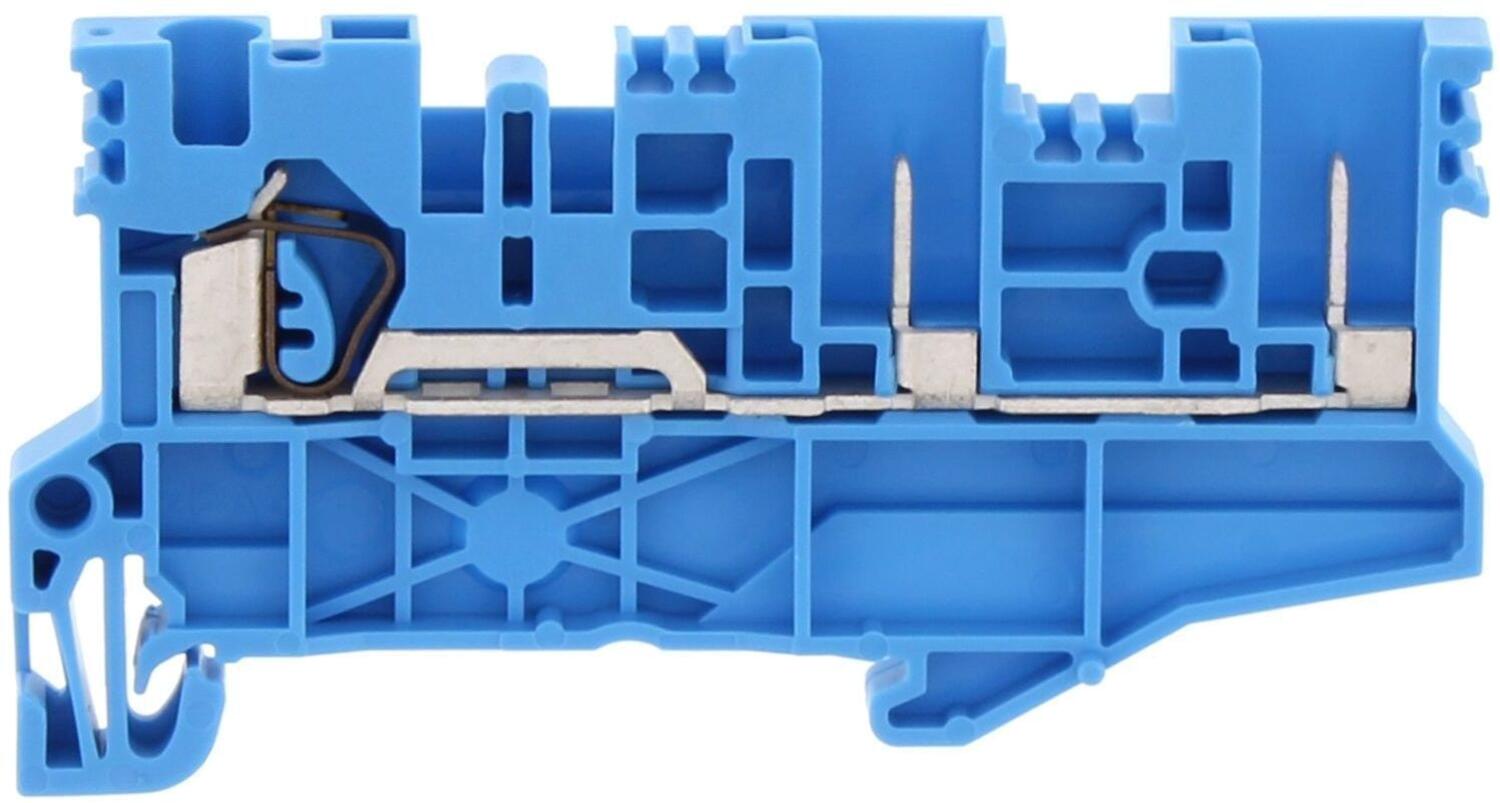

1 in/2 out
| ZRKS 2.5/1A/2S | ZSLS 2.5/1A/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 72,5x5,1x39,5 | 72,5x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
|
|
| |
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/1A/2S BG | 3651.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/1A/2S BU | 3651.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/1A/2S OG | 3651.3 |
|
| 100 kpl | |
Maadoitusliitin |
|
| ZSLS 2.5/1A/2S GNYE | 3661.2 | 100 kpl | |
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C ... +120 °C | PA 6.6 | -40 °C ... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/1A/2S BG | 3681.2 | ZAPS 2.5/1A/2S GN | 3681.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5mm) | 3808.0 | BWMA 1 (0,5x3,5mm) | 3808.0 | 1 kpl | |

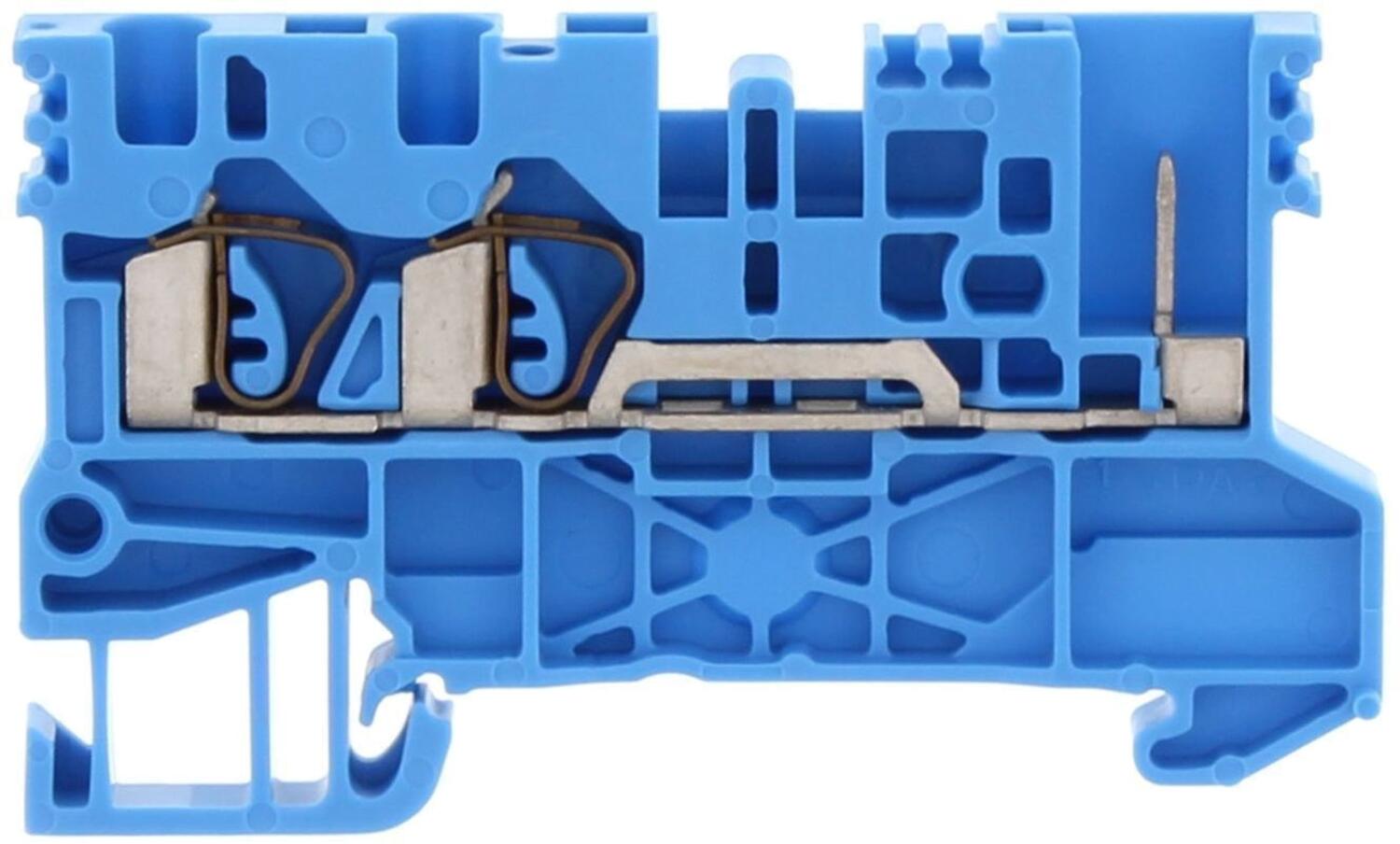

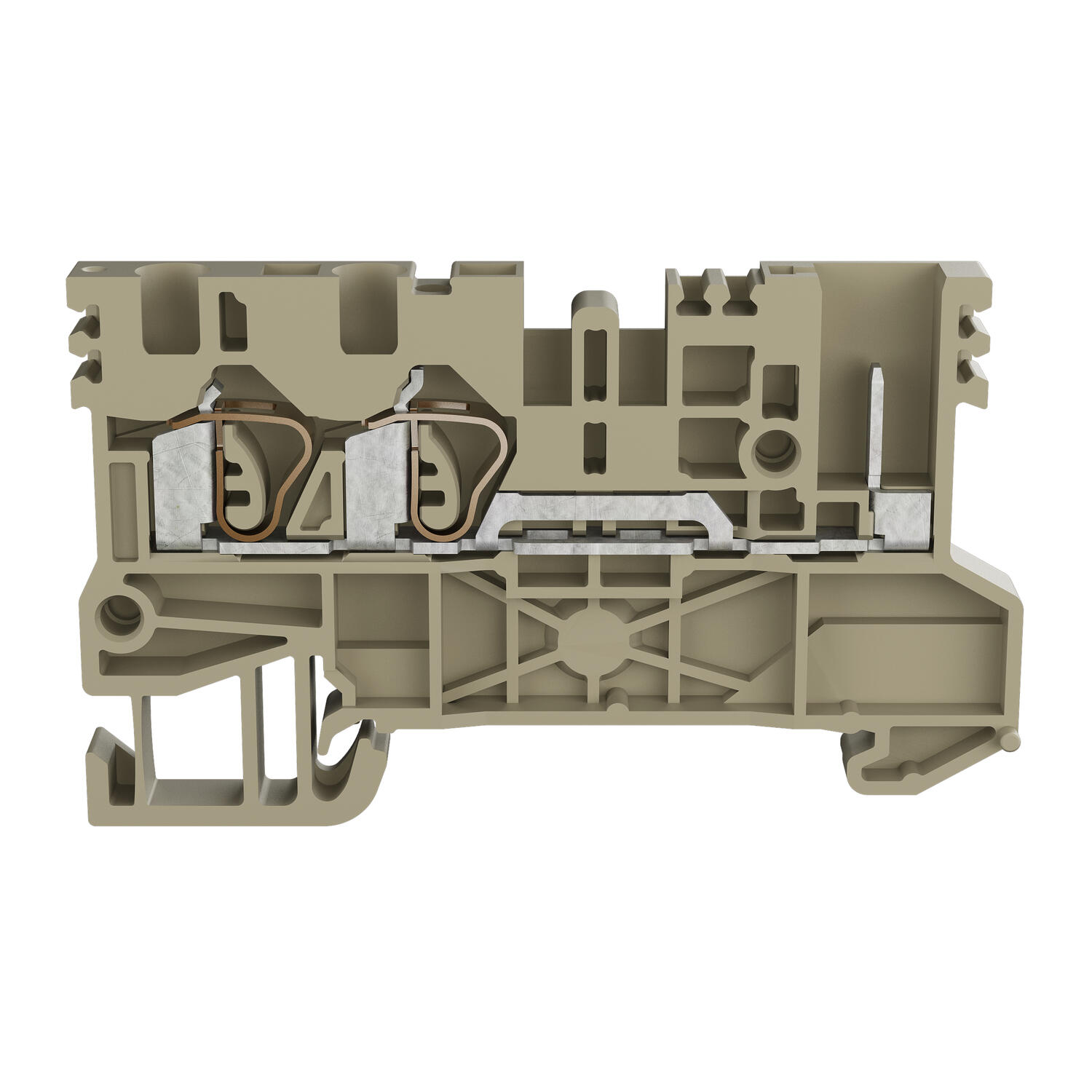

2 in/1 out
| ZRKS 2.5/2A/1S | ZSLS 2.5/2A/1S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 64x5.1x39,5 | 64x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/2A/1S BG | 3652.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/1S BU | 3652.5 |
|
| 100 kpl | |

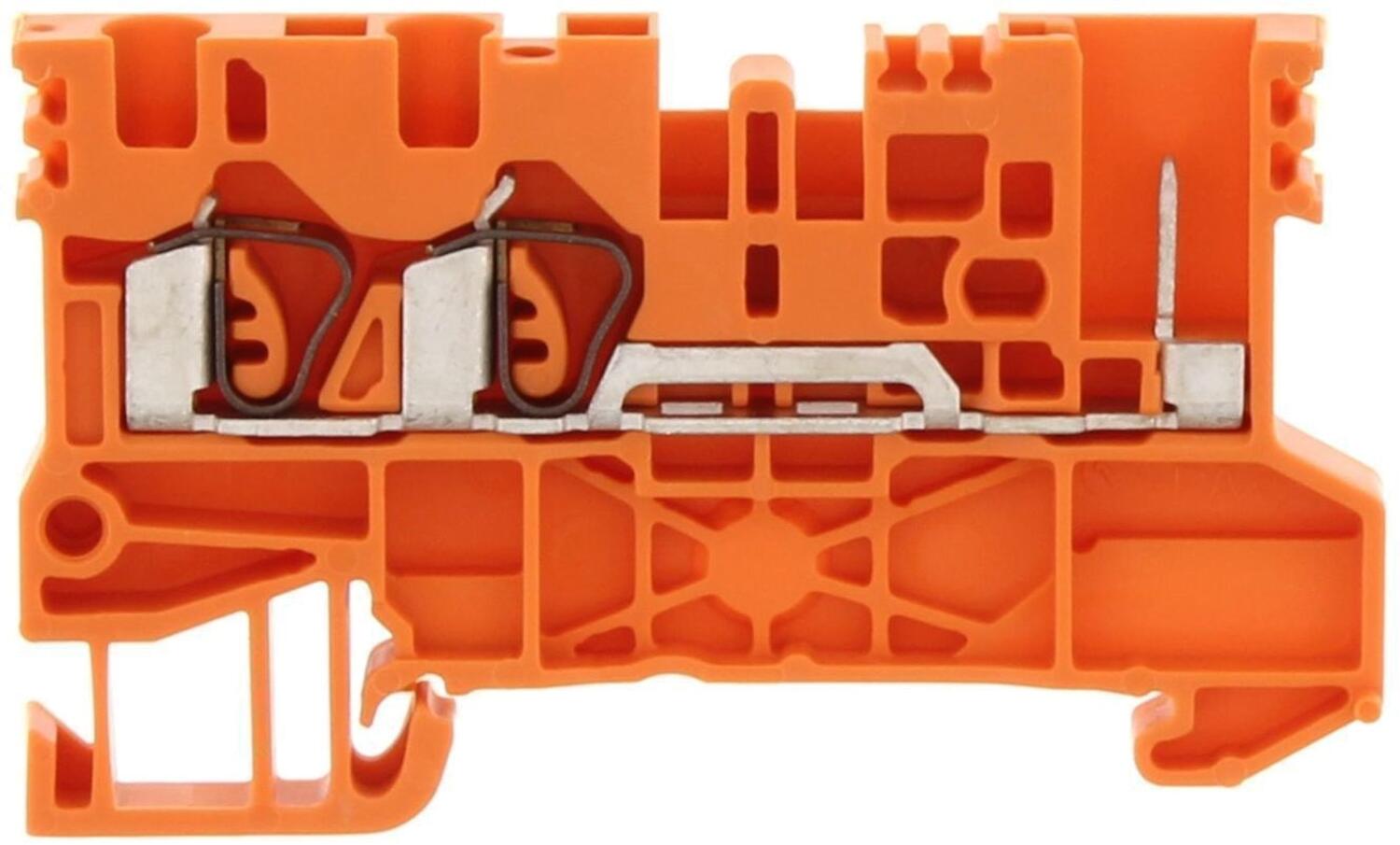

Oranssi | ZRKS 2.5/2A/1S OG | 3652.3 |
|
| 100 kpl | |

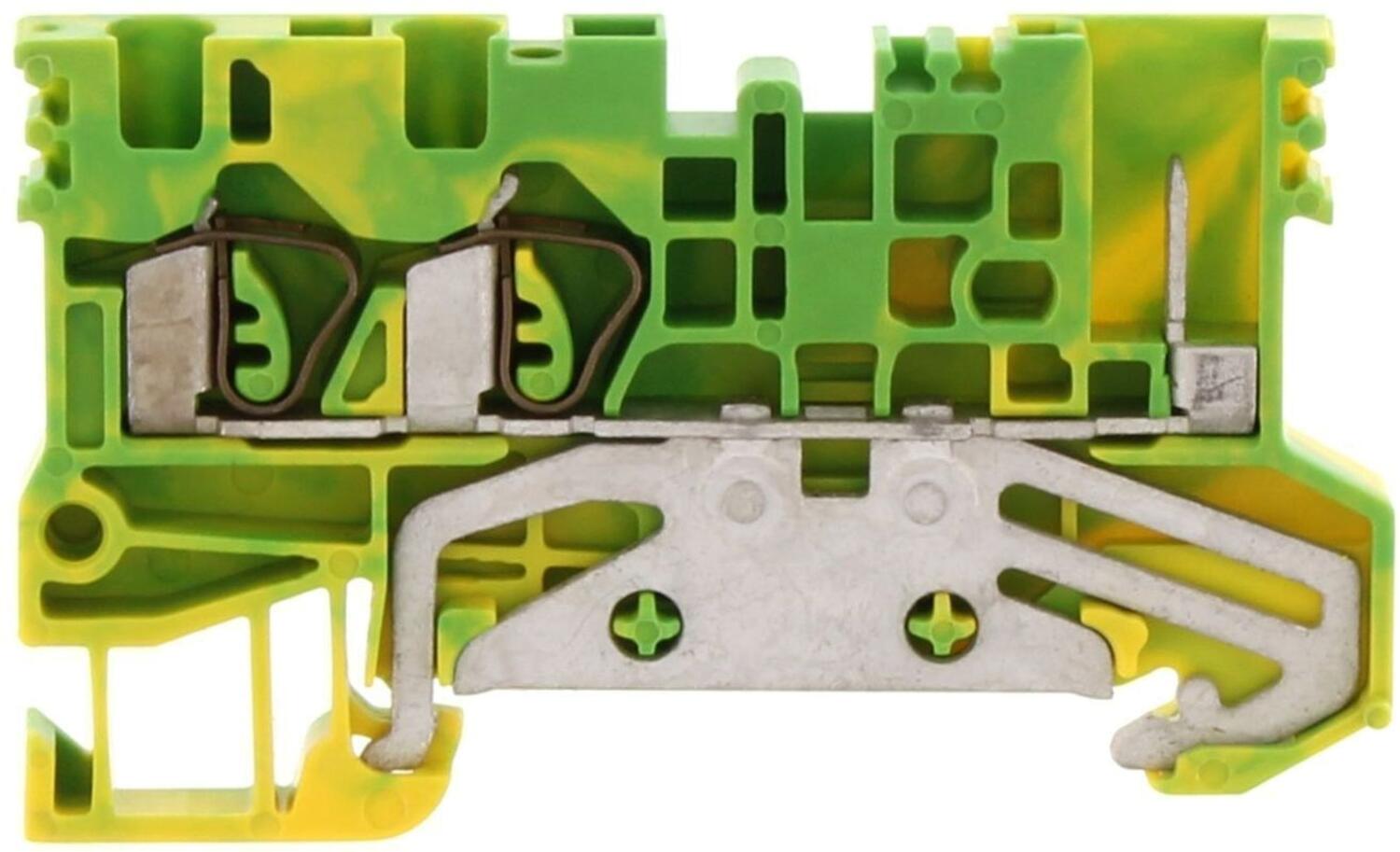

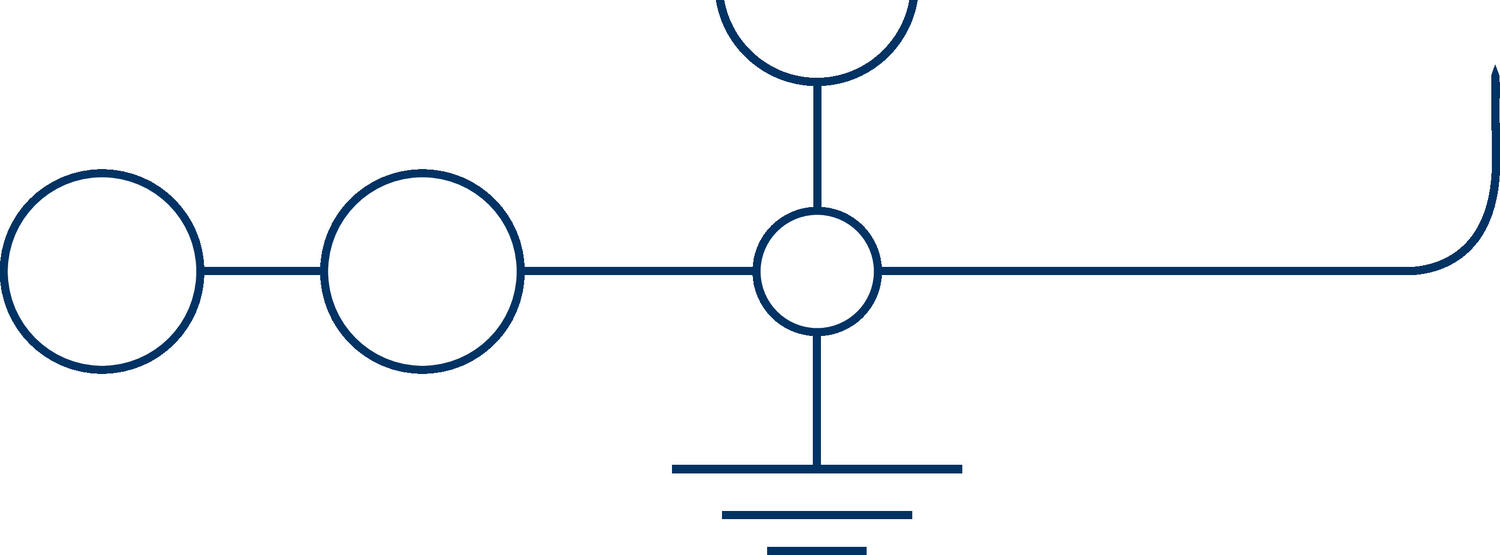

Maadoitusliitin |
|
| ZSLS 2.5/2A/1S GNYE | 3662.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2A/1S BG | 3682.2 | ZAPS 2.5/2A/2S GN | 3682.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |

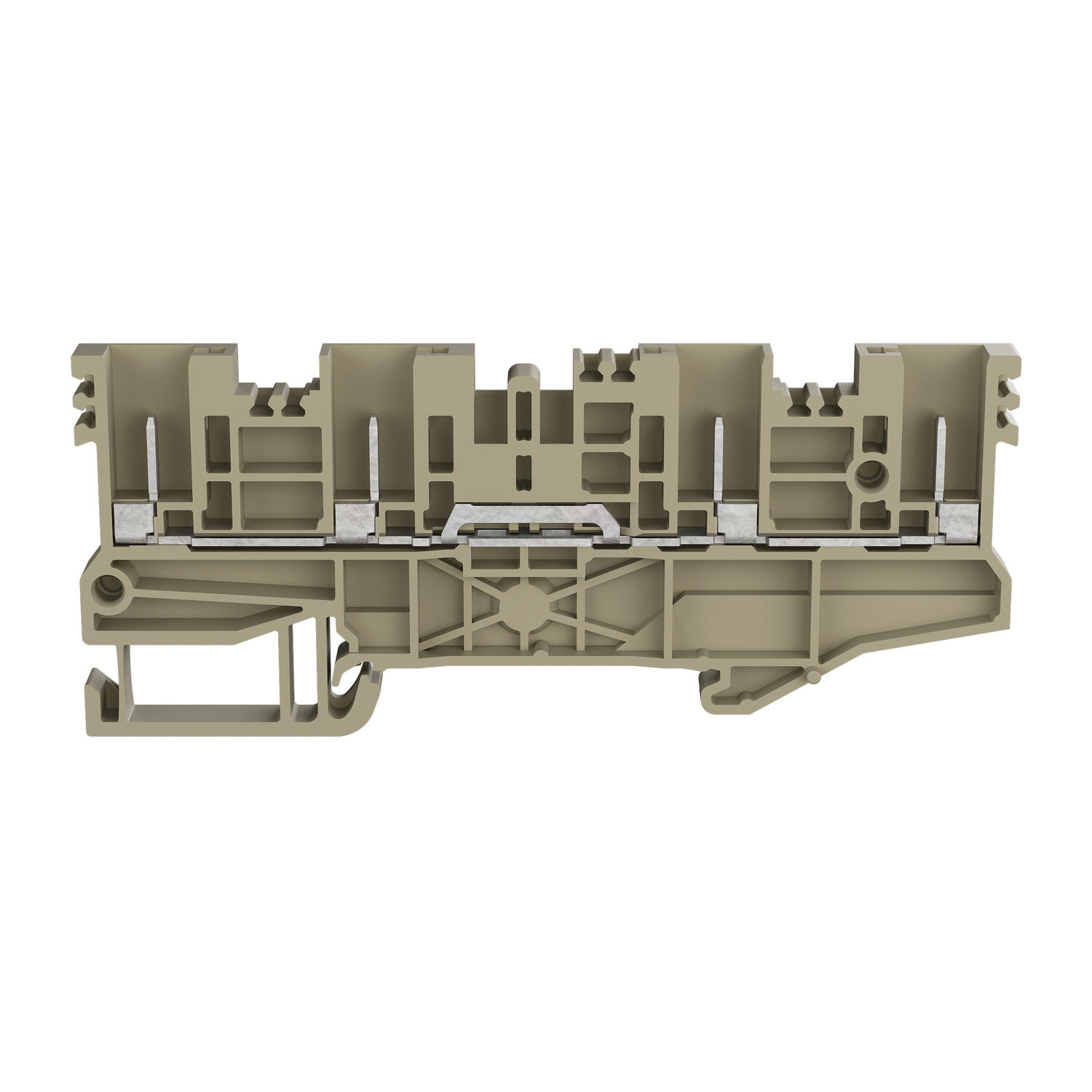

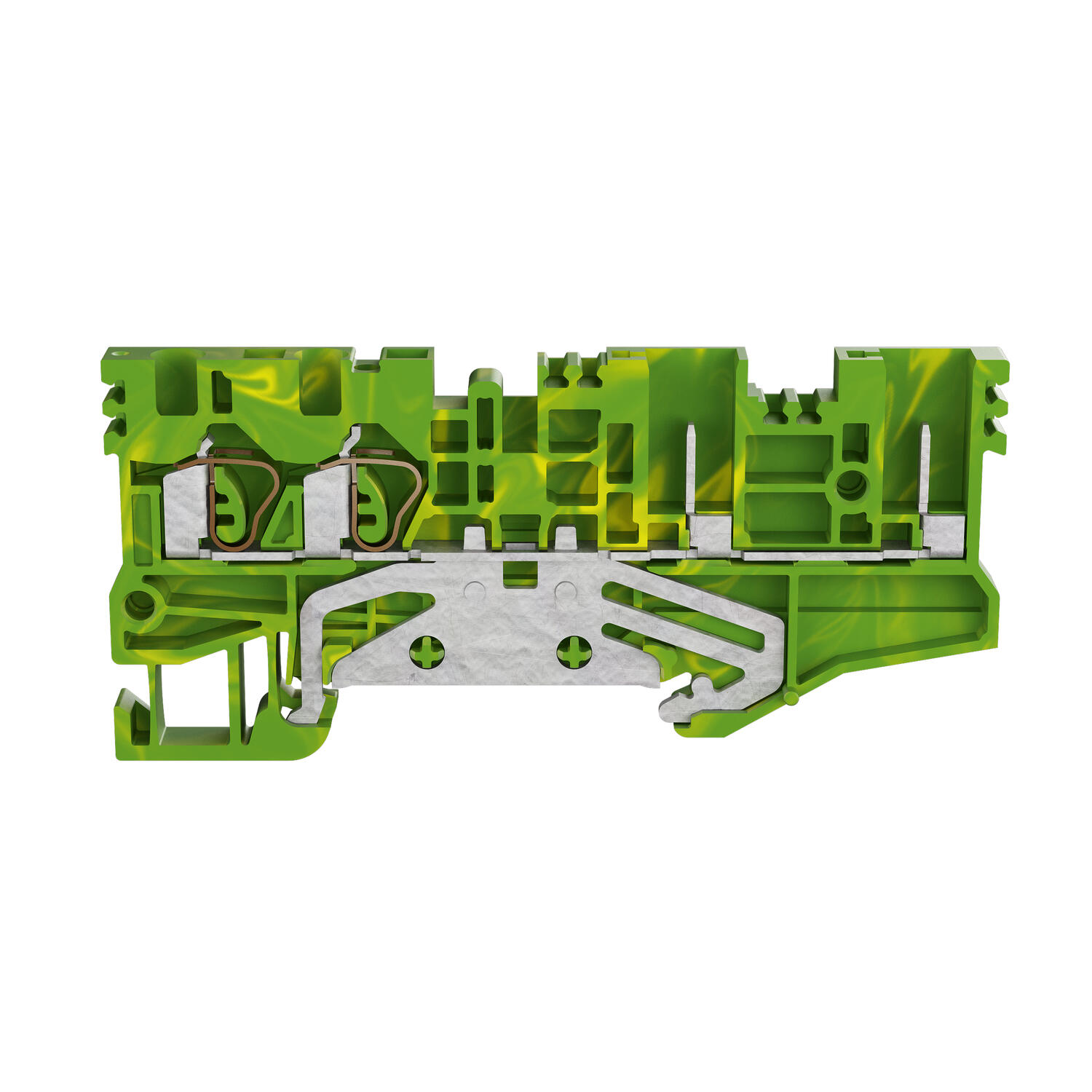

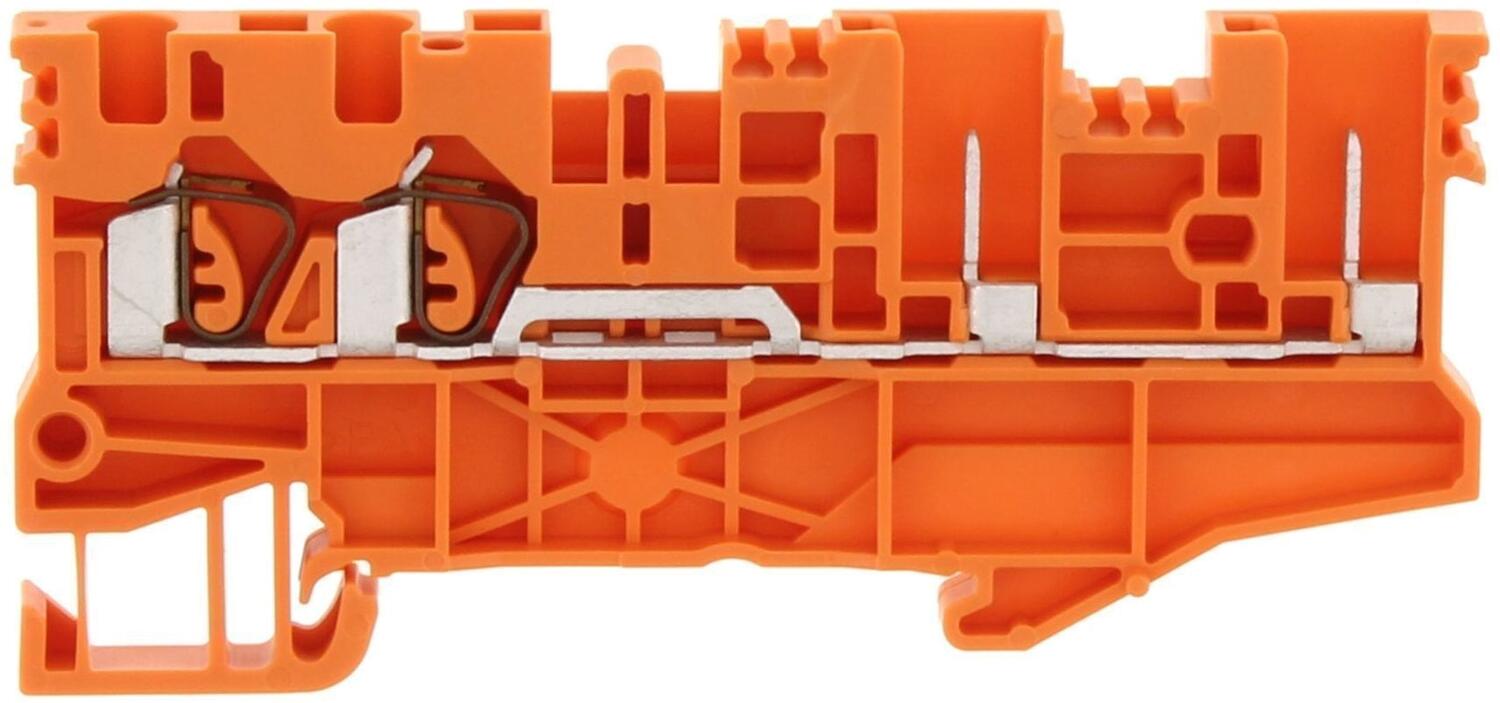

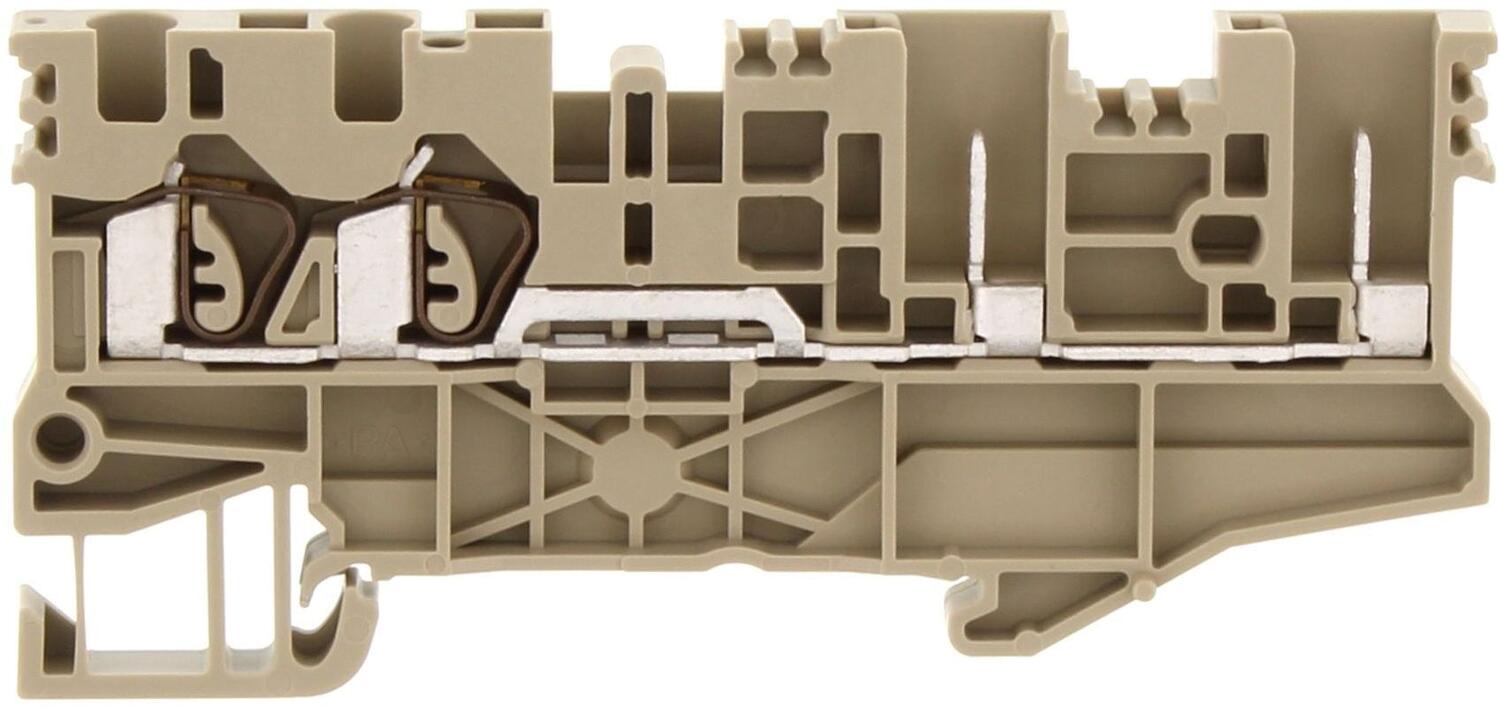

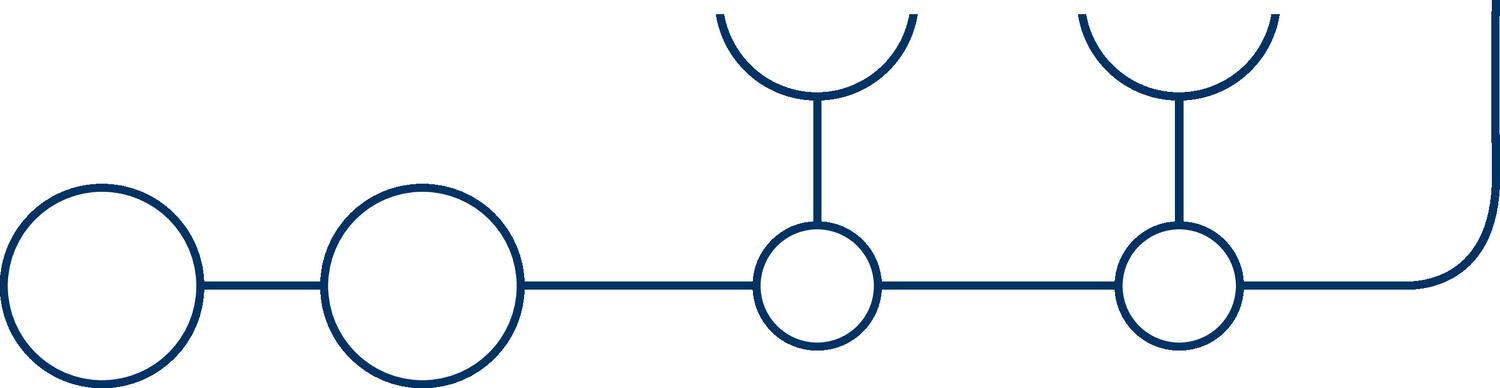

2 in/2 out
| ZRKS 2.5/2A/2S | ZSLS 2.5/2A/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 82x5,1x39,5 | 82x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/2A/2S BG | 3653.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/2S BU | 3653.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/2A/2S OG | 3653.3 |
|
| 100 kpl | |

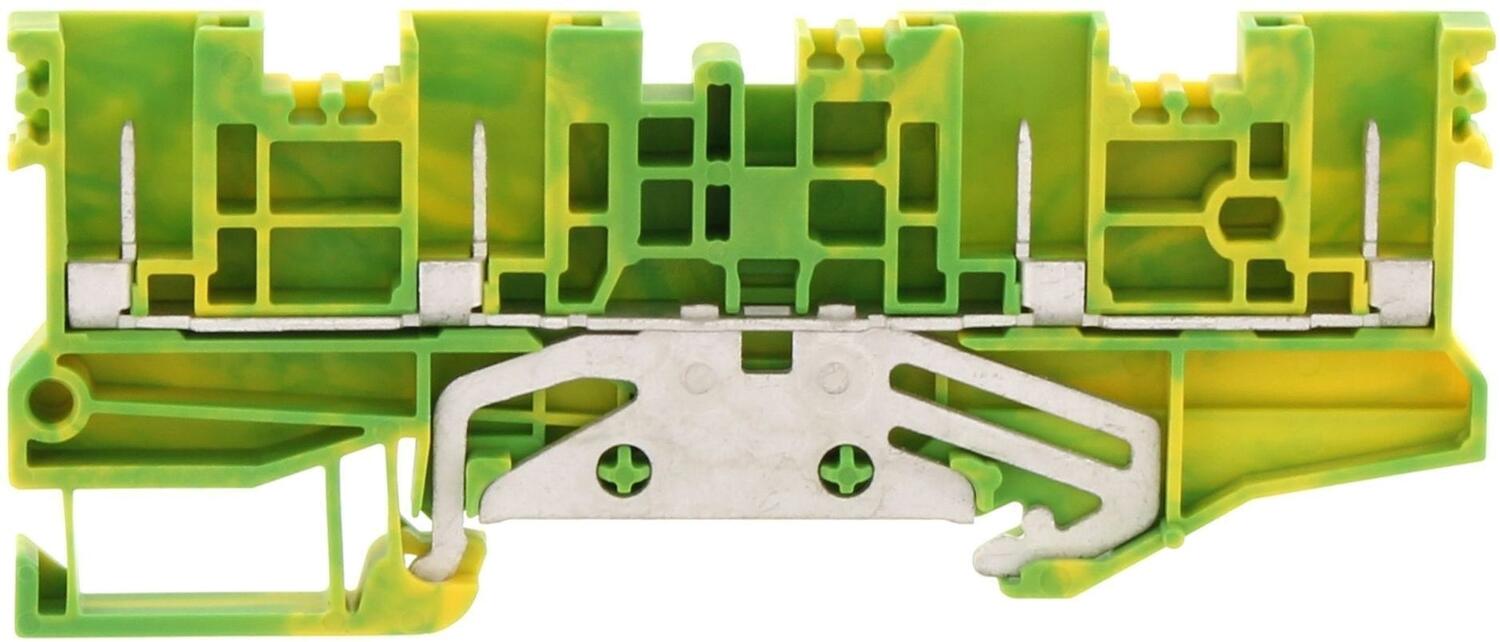

Maadoitusliitin |
|
| ZSLS 2.5/2A/2S GNYE | 3663.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2A/2S BG | 3683.2 | ZAPS 2.5/2A/2S GN | 3683.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |

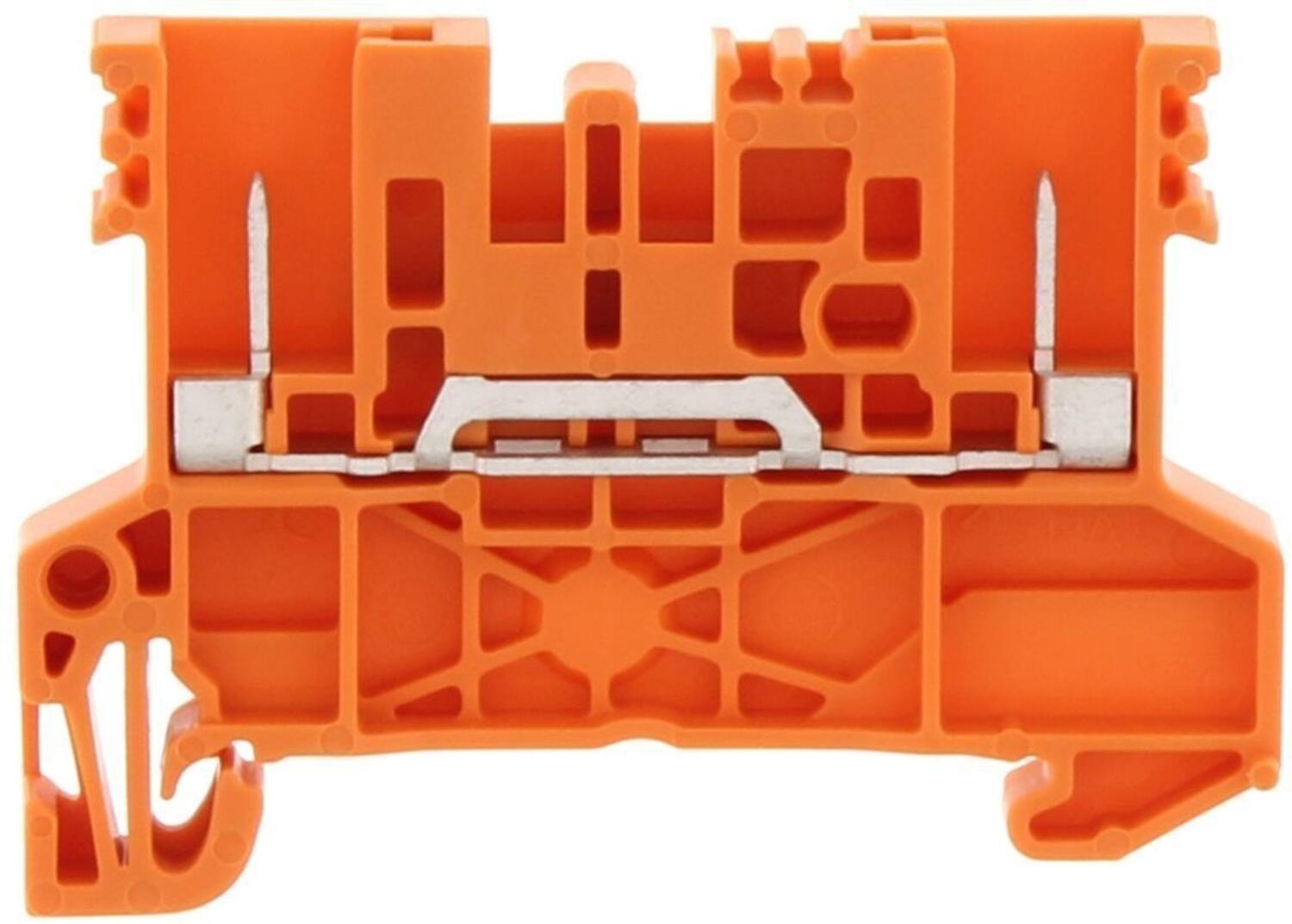

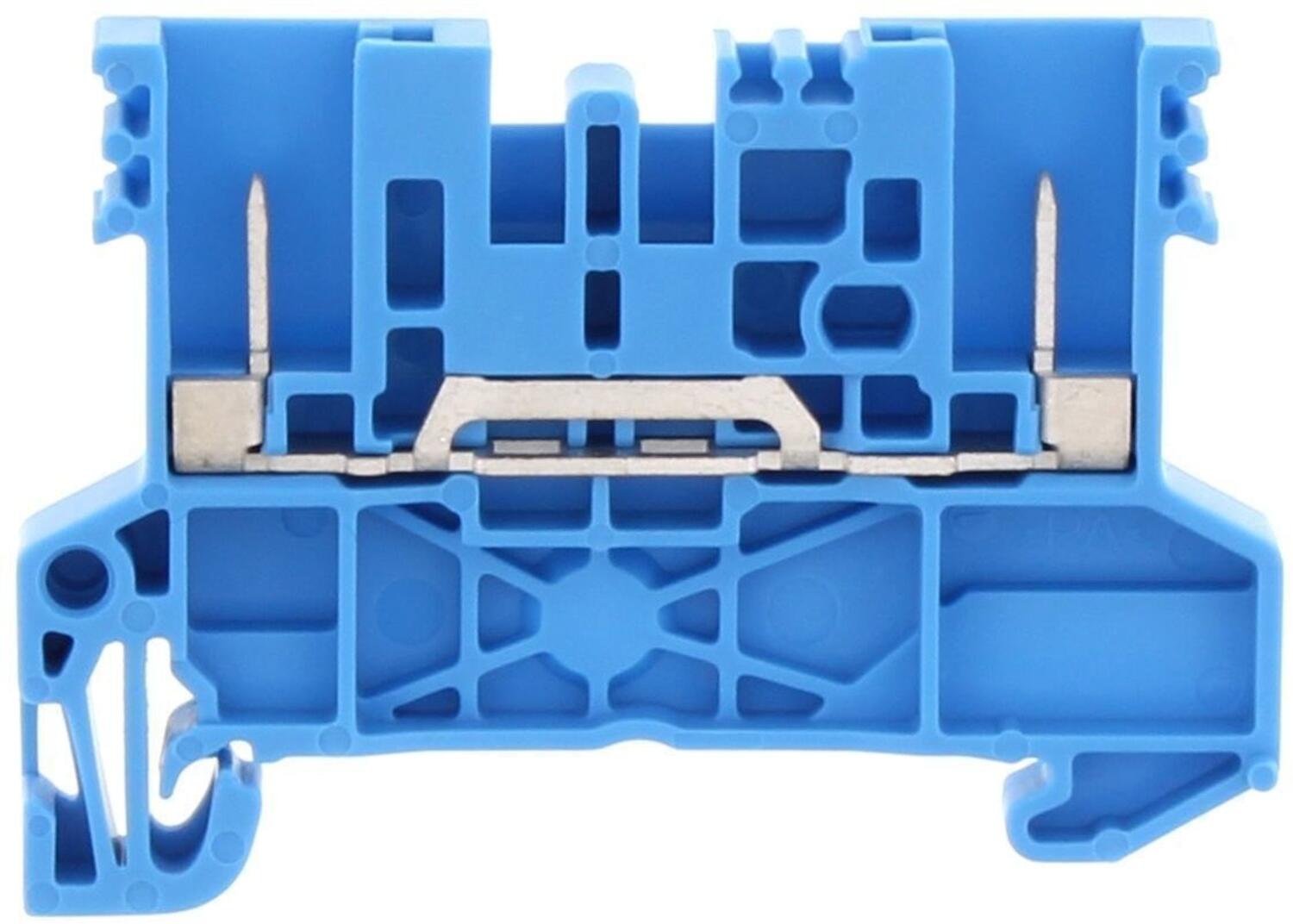

Plug in, plug out
| ZRKS 2.5/2S | ZSLS 2.5/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 54x5,1x39,5 | 54x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |

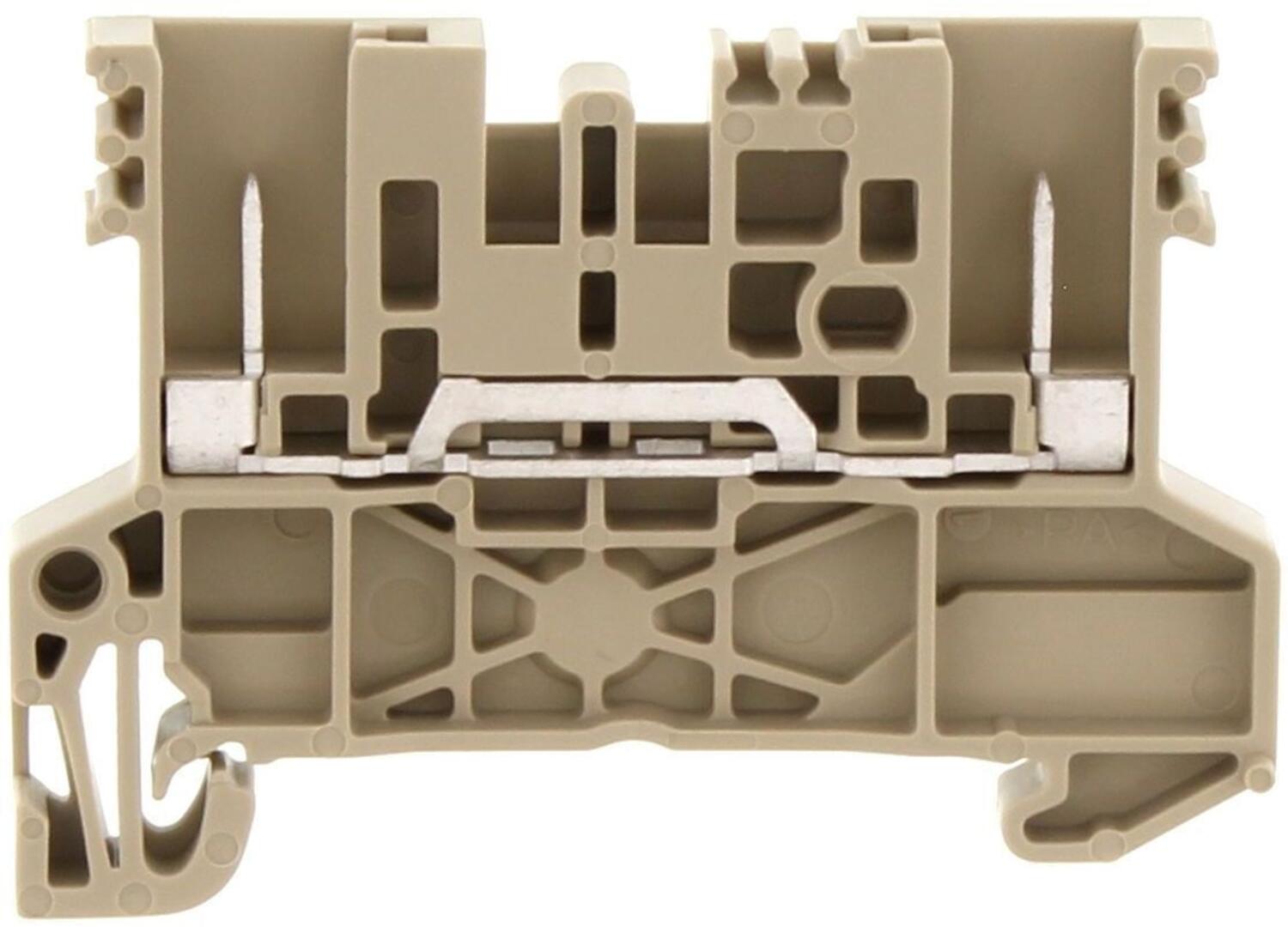

Beige | ZRKS 2.5/2S BG | 3655.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/2S BU | 3653.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/2A/2S OG | 3653.3 |
|
| 100 kpl | |

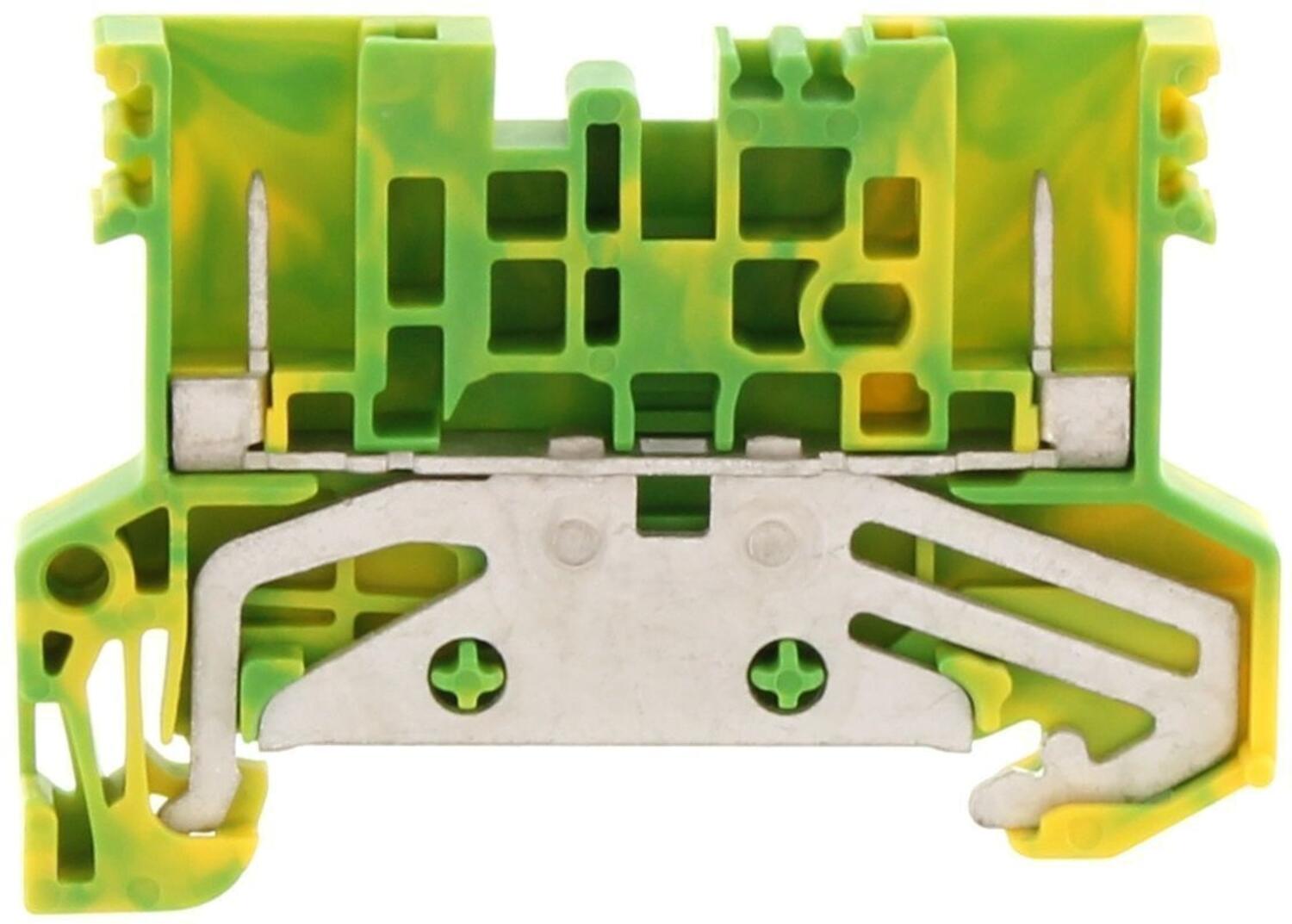

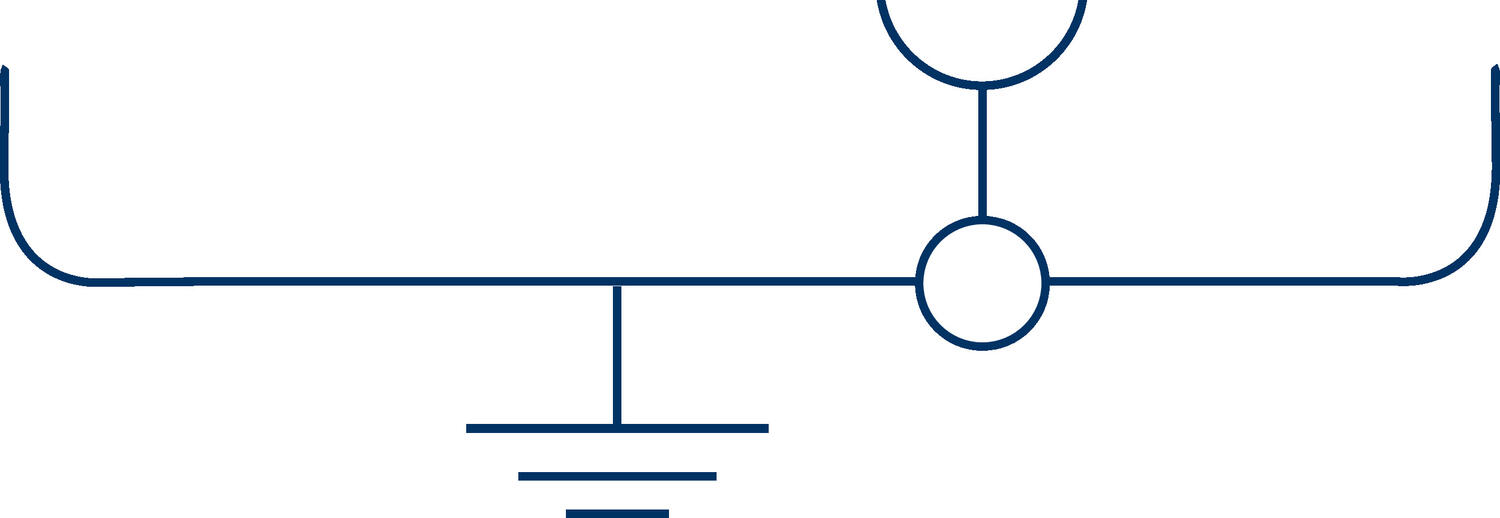

Maadoitusliitin |
|
| ZSLS 2.5/2S GNYE | 3665.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2S BG | 3691.2/20 | ZAPS 2.5/2S GN | 3691.1/20 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3/50 | ZST-V OG | 3687.3/50 | 50 kpl | |
Lukitussalpa sisäpuolinen |
|
|
|
|
| |
Koodaus tappi | ZST-C OG | 3689.3/50 | ZST-C OG | 3689.3/50 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8/50 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8/50 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8/50 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8/20 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8/20 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8/20 |
|
| 20 kpl |
| 8-nap. | ZQI 2.5/8 YE | 3716.8/10 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8/10 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8/10 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8/1 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2/10 |
|
| 10 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2/50 | ZES 35/2 BG | 3811.2/50 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0/1 | BWMA 1 (0,5x3, 5mm) | 3808.0/1 | 1 kpl | |
Plug in, plug out
| ZRKS 2.5/4S | ZSLS 2.5/4S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 90,5x5,1x39,5 | 90,5x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/4S BG | 3654.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/4S BU | 3654.5 |
|
| 100 kpl | |
Oanssi | ZRKS 2.5/4S OG | 3654.3 |
|
| 100 kpl | |
Maadoitusliitin |
|
| ZSLS 2.5/4S GNYE | 3664.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/4S BG | 3692.2 | ZAPS 2.5/4S GN | 3692.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2.5/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 |
|
| 10 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2/ | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |
- Jousivoimaliitin takaa varman kytkennän
- Asennus TS15- ja TS35-kiskoihin tai vapaasti kaapelin päähän
- IEC hyväksyntä 500V/24A
- Kosketussuojattu rakenne
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Johdinala | 2,5 mm² |
| Väri | Beige |
| Nimellisjännite IEC | 500 V |
| Nimellisvirta IEC | 24 A |
| Asennus | TS 35/7,5 |
| Nimellinen impulssijännite | 6 kV |
| Ylijännitekategoria | III |
| Ympäristöluokka | 3 |
| Hyväksynnät | UL, CSA, CSA US, cUL, KEMA KUR, EAC |
Mitat |
|
| Pituus | 54 mm |
| Leveys | 5,1 mm |
| Korkeus TS 35/7.5 | 39,5 mm |
| Korkeus | 38,5 mm |
Liitännät |
|
| Liitännät | 2 |
| Mitat standardin EN 60947-1 mukaisesti | A3 |
| Rinnankytkentäkanavien lukumäärä | 2 kpl |
| Testipisteiden lukumäärä (poimintaliittimin) | 1 kpl |
| Poikkipinta-ala, yksisäikeinenjohdin min. | 0,5 mm² |
| Johdinkoko yksisäikeinen, max. | 4 mm² |
| Poikkipinta-ala monisäikeinen johdin, max. | 0,5 mm² |
| Poikkipinta-ala, monisäikeinen johdin max. | 4 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, min. | 0,5 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, max. | 2,5 mm² |
| Nimellinen johtimen poikkipinta-ala, alkaen (AWG) | 20 |
| Nimellinen johtimen poikkipinta-ala (AWG) | 12 |
*Invisible Heading* |
|
|---|---|
| Johtimen kuorintapituus | 10 mm |
Materiaalit |
|
| Eristeen materiaali | Polyamidi 6.6 |
| Paloluokka | UL94-V0 |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 120 °C |
Hyväksynnät |
|
| Nimellisjännite UL | 300 V |
| Nimellisvirta UL | 20 A |
| UL standardi | UL 1059 |
| Nimellisjännite CSA | 300 V |
| Nimellisvirta CSA | 20 A |
| CSA standardi | C22.2 No 158 |
| Nimellisjännite CSAus | 300 V |
| Nimellisjännite CSAus | 20 A |
| CSAus standardi | UL 1059 |
| Nimellisjännite cUL | 300 V |
| Nimellisvirta cUL | 20 A |
| cUL standardi | C22.2 No 158 |
| EAC standardi | TR ZU 004/2011 |
| KEMA KEUR standardi | EN 60947-7-1:2009 |
Muita tietoja |
|
| Tullitariffi | 85369010 |
| Alkuperämaa | CZ |
| Paino | 6,76 g |
| Pakkauskoko | 100 kpl |
Tuotekuvaus
Liittimet ovat kosketussuojattuja
Liittimiä voidaan konfiguroida ja yhdistää tarpeiden mukaan.
Perus liittimet voidaan koodata ja varustaa lukitussalvalla.
Liittimiin on myös saatavana vedonpoisto mekanismeja.

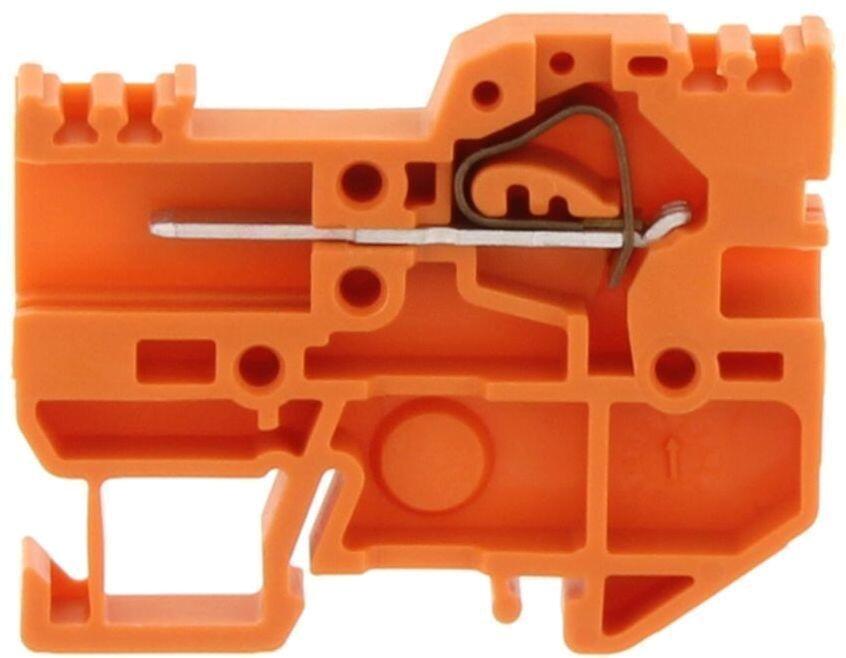

ZSTK kanta 2,5 mm²
| ZSTK 2.5/1A/1S-B/B | ZSTK 2.5/1A/1S-H/15 | ZSTK 2.5/1A/1S-H/35 |
| |||
Koko (PxLxK) mm | - | 40x5,1x33 | - |
| |||
|
|
|
|
| |||
|
|
|
|
| |||
|
| TS15 -kiskolle | TS35 -kiskolle |
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko |
Beige | ZSTK 2.5/1A/ | 3678.2 | ZSTK 2.5/1A/ | 3676.2 | ZSTK 2.5/1A/ | 3674.2 | 100 kpl |
Beige koodaus tapeilla | ZSTK 2.5/1A/ | 3679.2 | ZSTK 2.5/1A/ | 3677.2 | ZSTK 2.5/1A | 3675.2 | 100 kpl |
Beige: block version | - |
| ZSTK 2.5/1A/ | 3668.2 | ZSTK 2.5/1A | 3667.2 | 100 kpl |
|
|
|
|
|
|
|
|
Sininen | ZSTK 2.5/1A/ | 3678.5 | ZSTK 2.5/1A/ | 3676.5 | ZSTK 2.5/1A/ | 3674.5 | 100 kpl |
Sininen koodaus tapeilla | ZSTK 2.5/1A/ | 3679.5 | ZSTK 2.5/1A/ | 3677.5 | ZSTK 2.5/1A | 3675.5 | 100 kpl |
Sininen block version | - |
| ZSTK 2.5/1A/ | 3668.5 | ZSTK 2.5/1A/ | 3667.5 | 100 kpl |
|
|
|
|
|
|
|
|
Keltavihreä | ZSTK 2.5/1A/ | 3678.0 | ZSTK 2.5/1A/ | 3676.0 | ZSTK 2.5/1A/ | 3674.0 | 100 kpl |
Keltavihreä koodaus tapeilla | ZSTK 2.5/1A/ | 3679.0 | ZSTK 2.5/1A/ | 3677.0 | ZSTK 2.5/1A/ | 3675.0 | 100 kpl |
Keltavihreä: block version | - |
| ZSTK 2.5/1A/ | 3668.0 | ZSTK 2.5/1A/ | 3667.0 | 100 kpl |
|
|
|
|
| |||
Tekniset tiedot |
|
|
|
| |||
| IEC | UL | CSA | IEC | UL | CSA | IEC | UL | CSA |
| |||
Jännite, V | 500 | 300 | 300 | 500 | 300 | 300 | 500 | 300 | 300 |
| |||
Virta, A | 24 | 20 | 20 | 24 | 20 | 20 | 24 | 20 | 20 |
| |||
Liitäntäalue, |
|
|
|
| |||
Johtimen | 10 | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C...+120 °C | PA 6.6 | -40 °C...+120 °C | PA 6.6 | -40 °C...+120 °C |
| |||
|
|
|
|
|
|
|
|
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko |
Päätylevy | ZAPSK 2.5/1A/ | 3686.2 | ZAPSK 2.5/1A/ | 3686.2 | ZAPSK 2.5/1A/ | 3686.2 | 20 kpl |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl |
Vedonpoisto | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | 50 kpl |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl |
Päätypuristin |
|
| ZES 15 BG | 3812.2 | ZES 35 BG | 3811.2 | 50 kpl |
ZST pistoke 2,5 mm²
| ZST 2.5/1A | ZST 2.5/1A/Q |
| |||
| 26x5,1x16,5 mm | 26x5,1x21 mm |
| |||
|
|
|
| |||
|
|
|
| |||
| Liitin | Rinnankytkettävä liitin |
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZST 2.5/1A BG | 3670.2 | ZST 2.5/1A/Q BG | 3672.2 | 100 kpl | |
Beige koodaus tapeilla | ZST 2.5/1A/Z BG | 3671.2 | ZSTK 2.5/1A/Q/Z BG | 3673.2 | 100 kpl | |
|
|
|
|
|
| |
Sininen | ZST 2.5/1A - blue | 3670.5 | ZST 2.5/1A/Q - blue | 3672.5 | 100 kpl | |
Sininen koodaus tapeilla | ZST 2.5/1A/ Z - blue | 3671.5 | ZSTK 2.5/1A/Q/Z - blue | 3673.5 | 100 kpl | |
|
|
|
|
|
| |
Keltavihreä | ZST 2.5/1A/ - earth | 3670.0 | ZST 2.5/1A/Q - earth | 3672.0 | 100 kpl | |
Keltavihreä koodaus tapeilla | ZST 2.5/1A/ Z - earth | 3671.0 | ZSTK 2.5/1A/Q/Z - earth | 3673.0 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA | IEC | UL | CSA |
| |||
Jännite, V | 500 | 300 | 300 | 500 | 300 | 300 |
| |||
Virta, A | 24 | 20 | 20 | 24 | 20 | 20 |
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40°C...+120 °C | PA 6.6 | -40 °C...+120 °C |
| |||
|
|
|
|
|
| |
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPST 2.5/1A BG | 3684.2 | ZAPST 2.5/1A/Q BG | 3685.2 | 20 kpl | |
Vedonpoisto | ZST-Z OG | 3688.3 | ZST-Z OG | 3688.3 | 50 kpl | |
Rinnaliittimet | 2-nap. |
|
| ZQI 2.5/2 YE | 3710.8 | 50 kpl |
| 3-nap. |
|
| ZQI 2.5/3 YE | 3711.8 | 50 kpl |
| 4-nap. |
|
| ZQI 2.5/4 YE | 3712.8 | 50 kpl |
| 5-nap. |
|
| ZQI 2.5/5 YE | 3713.8 | 20 kpl |
| 6-nap. |
|
| ZQI 2.5/6 YE | 3714.8 | 20 kpl |
| 7-nap. |
|
| ZQI 2.5/7 YE | 3715.8 | 20 kpl |
| 8-nap. |
|
| ZQI 2.5/8 YE | 3716.8 | 10 kpl |
| 9-nap. |
|
| ZQI 2.5/9 YE | 3717.8 | 10 kpl |
| 10-nap. |
|
| ZQI 2.5/10 YE | 3718.8 | 10 kpl |
| 99-nap. |
|
| ZQI 2.5/0.5w/99 poles YE | 3719.8 | 1 kpl |
1 in/1 out
| ZRKS 2.5/1A/1S | ZSLS 2.5/1A/1S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 54x5,1x39,5 | 54x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/1A/1S BG | 3650.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/1A/1S BU | 3650.5 |
|
| 100 kpl | |
Oanssi | ZRKS 2.5/1A/1S OG | 3650.3 |
|
| 100 kpl | |

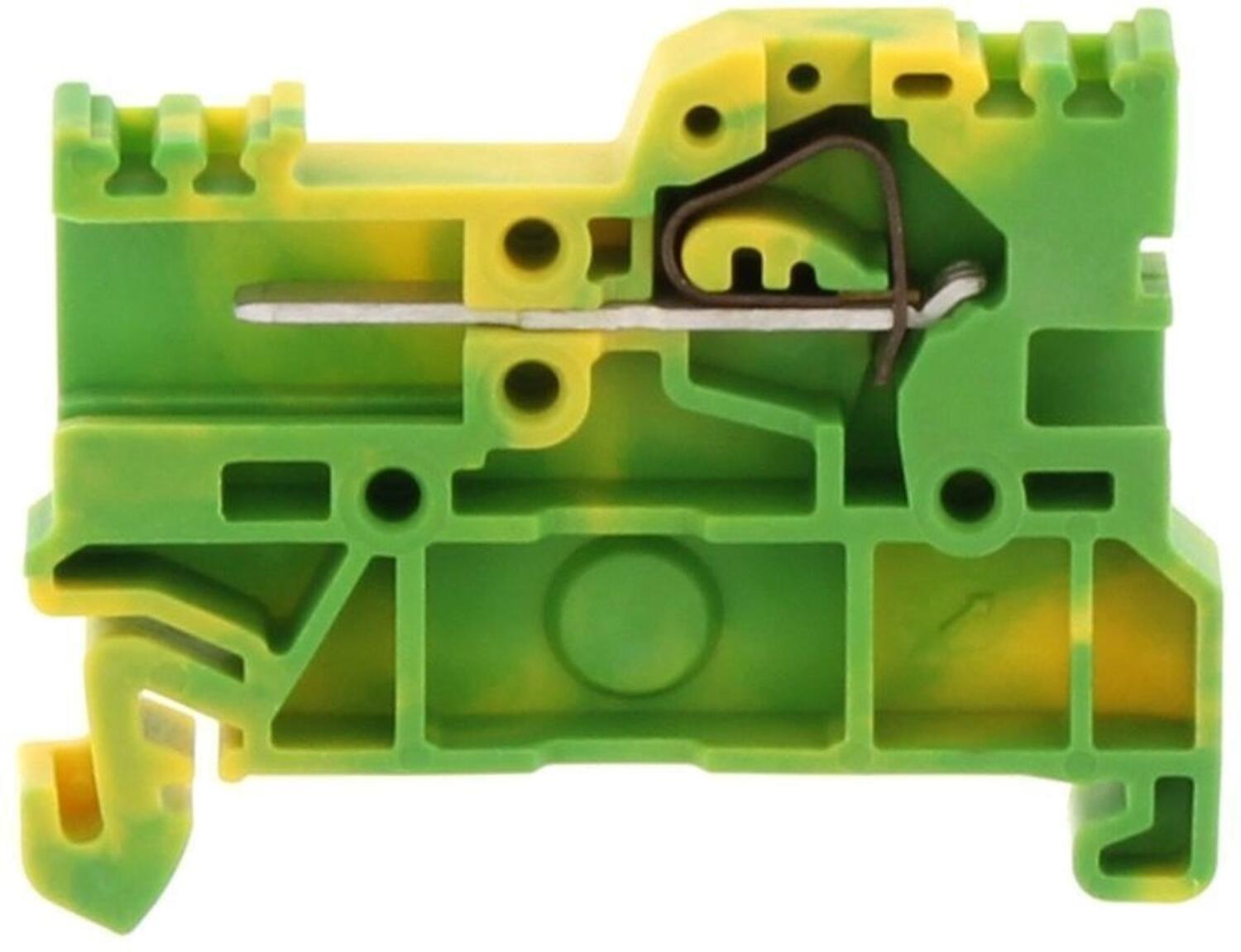

Maadoitusliitin |
|
| ZSLS 2.5/1A/1S GNYE | 3660.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C ... +120 °C | PA 6.6 | -40 °C ... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro/pakk | Tyyppi | Til.nro/pakk | Pakkauskoko | |
Päätylevy | ZAPS 2.5/1A/1S BG | 3680.2 | ZAPS 2.5/1A/1S GN | 3680.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Vedonpoisto | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5mm) | 3808.0 | BWMA 1 (0,5x3,5mm) | 3808.0 | 1 kpl | |

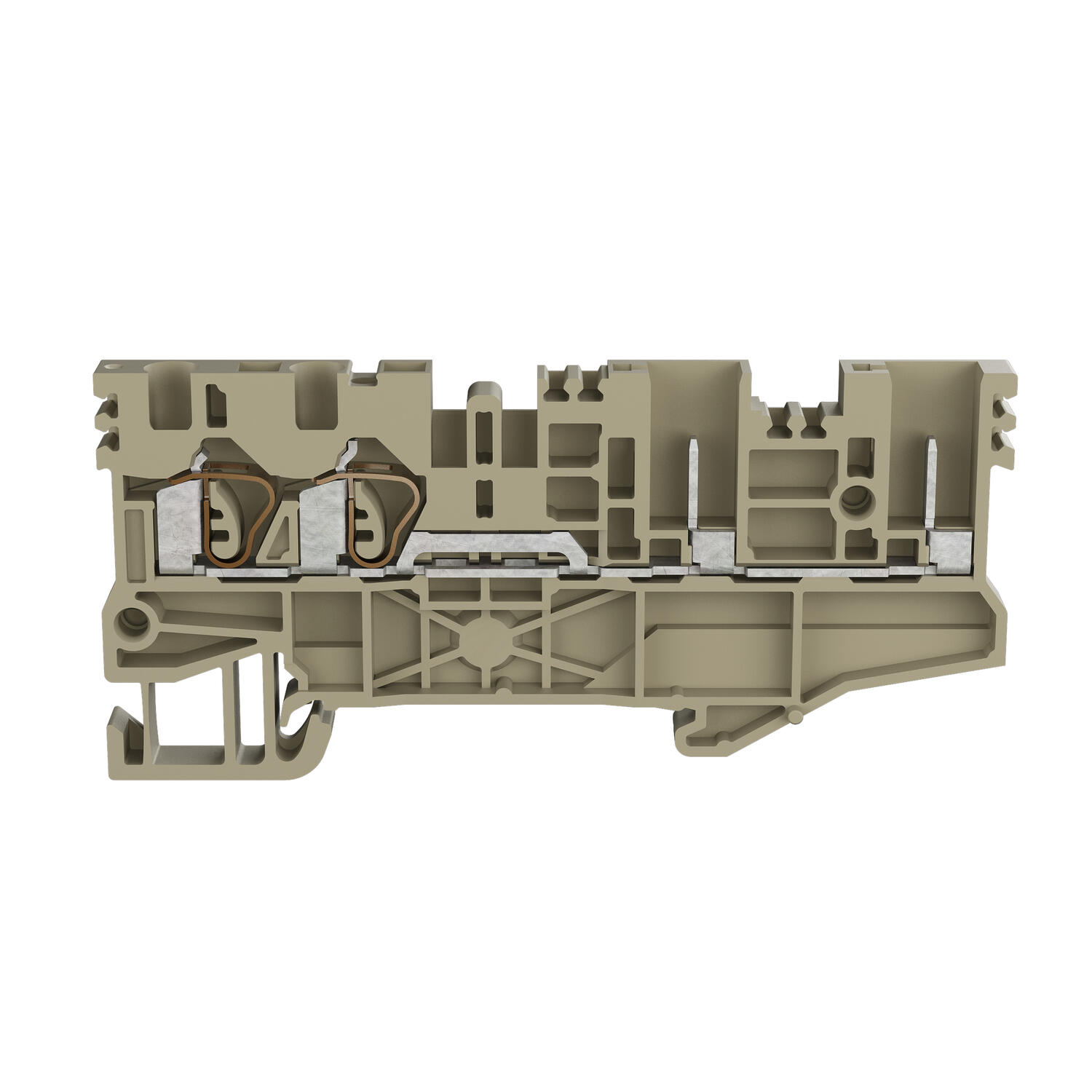

1 in/2 out
| ZRKS 2.5/1A/2S | ZSLS 2.5/1A/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 72,5x5,1x39,5 | 72,5x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
|
|
| |
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/1A/2S BG | 3651.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/1A/2S BU | 3651.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/1A/2S OG | 3651.3 |
|
| 100 kpl | |
Maadoitusliitin |
|
| ZSLS 2.5/1A/2S GNYE | 3661.2 | 100 kpl | |
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C ... +120 °C | PA 6.6 | -40 °C ... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/1A/2S BG | 3681.2 | ZAPS 2.5/1A/2S GN | 3681.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5mm) | 3808.0 | BWMA 1 (0,5x3,5mm) | 3808.0 | 1 kpl | |

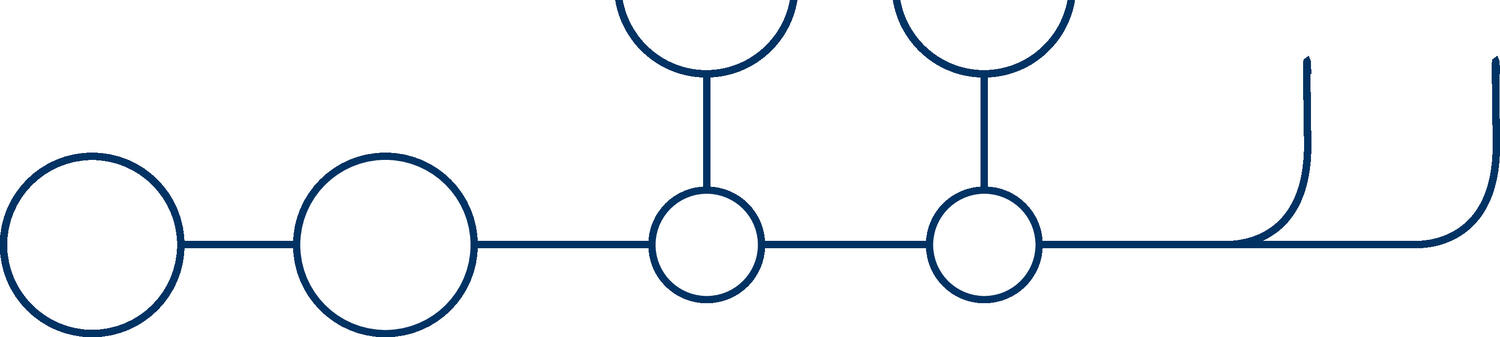

2 in/1 out
| ZRKS 2.5/2A/1S | ZSLS 2.5/2A/1S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 64x5.1x39,5 | 64x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/2A/1S BG | 3652.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/1S BU | 3652.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/2A/1S OG | 3652.3 |
|
| 100 kpl | |

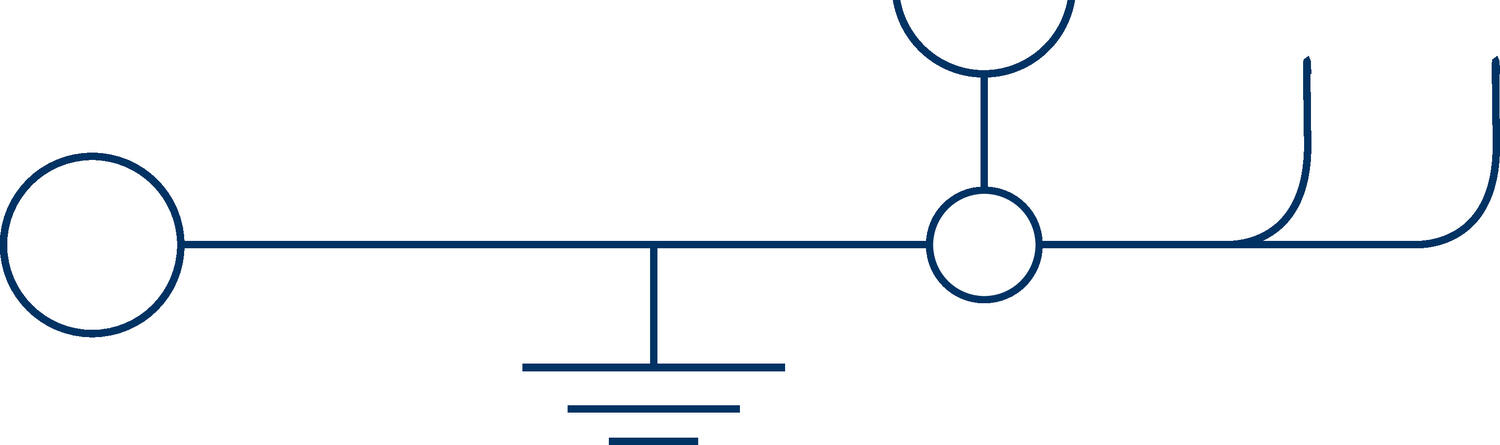

Maadoitusliitin |
|
| ZSLS 2.5/2A/1S GNYE | 3662.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2A/1S BG | 3682.2 | ZAPS 2.5/2A/2S GN | 3682.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |

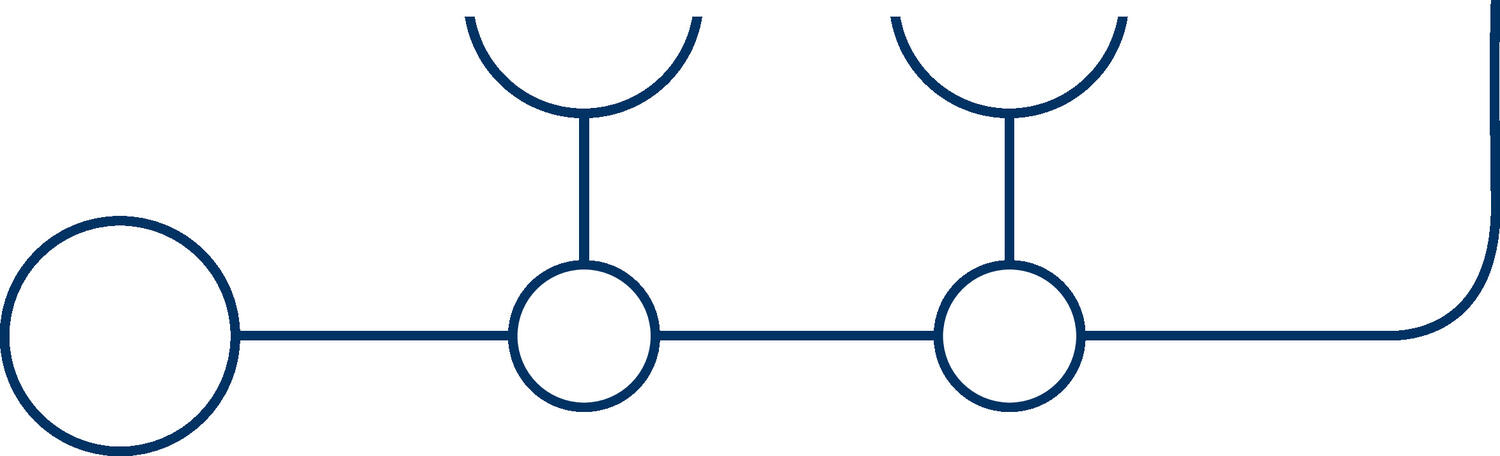

2 in/2 out
| ZRKS 2.5/2A/2S | ZSLS 2.5/2A/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 82x5,1x39,5 | 82x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/2A/2S BG | 3653.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/2S BU | 3653.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/2A/2S OG | 3653.3 |
|
| 100 kpl | |

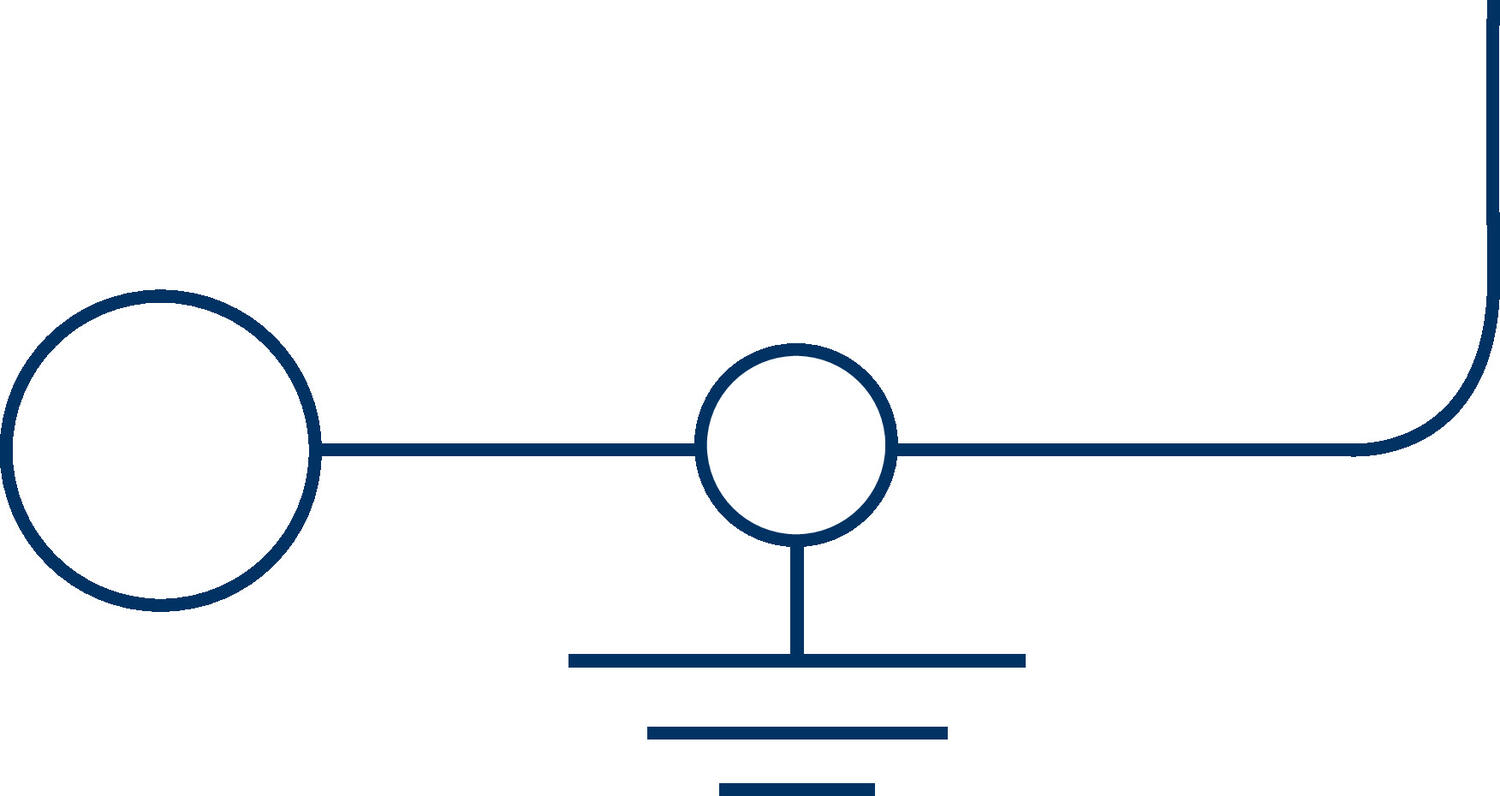

Maadoitusliitin |
|
| ZSLS 2.5/2A/2S GNYE | 3663.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2A/2S BG | 3683.2 | ZAPS 2.5/2A/2S GN | 3683.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 | ZTA 2.5 BG | 3740.2 | 10 kpl | |
4-napainen suoja | ZAD 2.5/4/B YE | 3706.0 | ZAD 2.5/4/B YE | 3706.0 | 20 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2 | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |

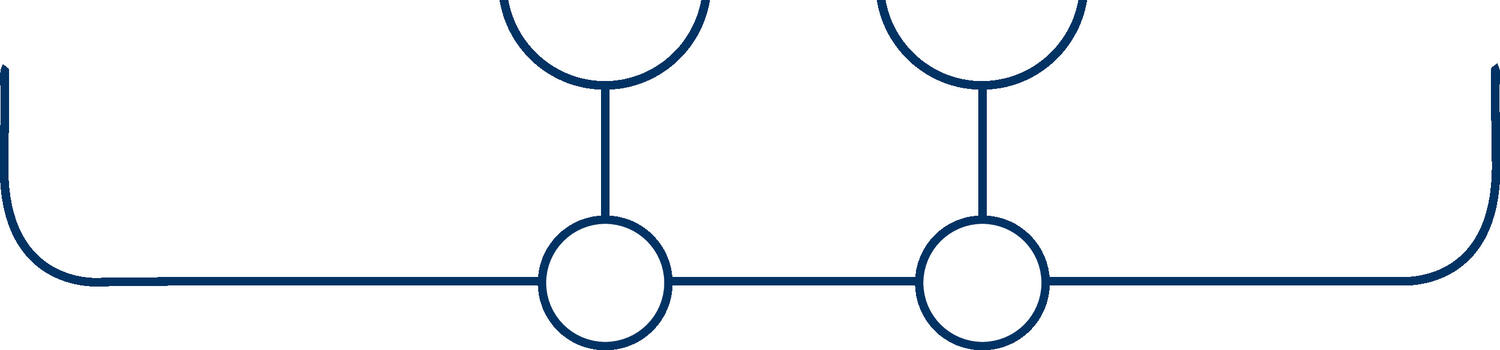

Plug in, plug out
| ZRKS 2.5/2S | ZSLS 2.5/2S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 54x5,1x39,5 | 54x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/2S BG | 3655.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/2A/2S BU | 3653.5 |
|
| 100 kpl | |
Oranssi | ZRKS 2.5/2A/2S OG | 3653.3 |
|
| 100 kpl | |

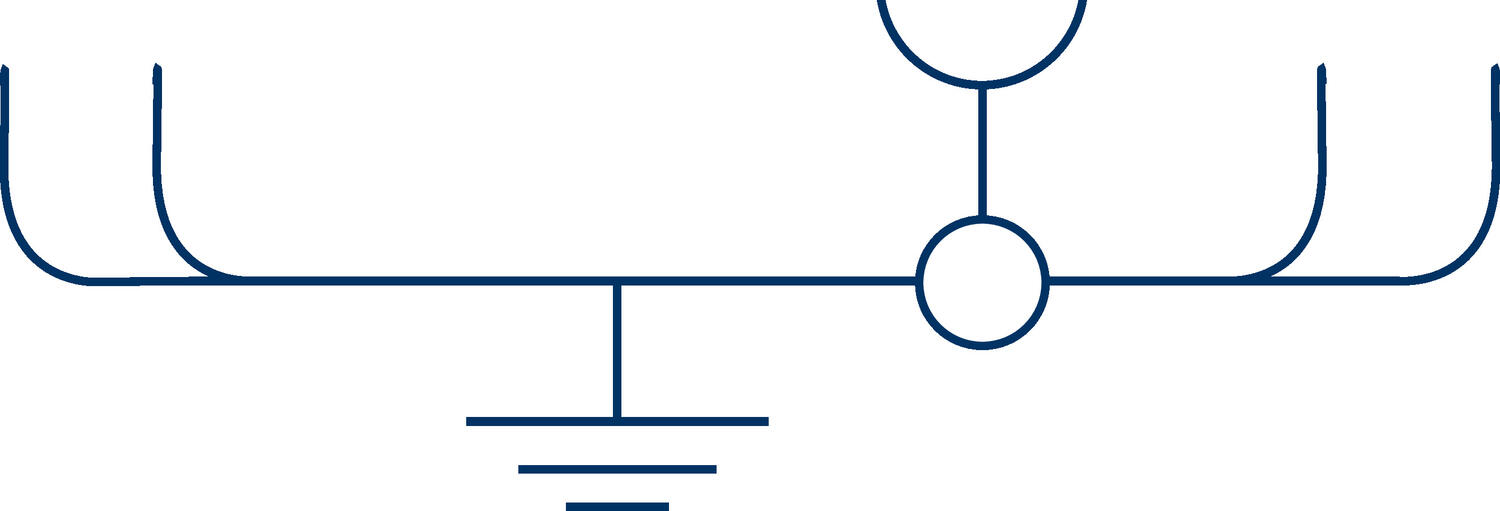

Maadoitusliitin |
|
| ZSLS 2.5/2S GNYE | 3665.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/2S BG | 3691.2/20 | ZAPS 2.5/2S GN | 3691.1/20 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3/50 | ZST-V OG | 3687.3/50 | 50 kpl | |
Lukitussalpa sisäpuolinen |
|
|
|
|
| |
Koodaus tappi | ZST-C OG | 3689.3/50 | ZST-C OG | 3689.3/50 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8/50 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8/50 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8/50 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8/20 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8/20 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8/20 |
|
| 20 kpl |
| 8-nap. | ZQI 2.5/8 YE | 3716.8/10 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8/10 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8/10 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8/1 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2/10 |
|
| 10 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2/50 | ZES 35/2 BG | 3811.2/50 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0/1 | BWMA 1 (0,5x3, 5mm) | 3808.0/1 | 1 kpl | |

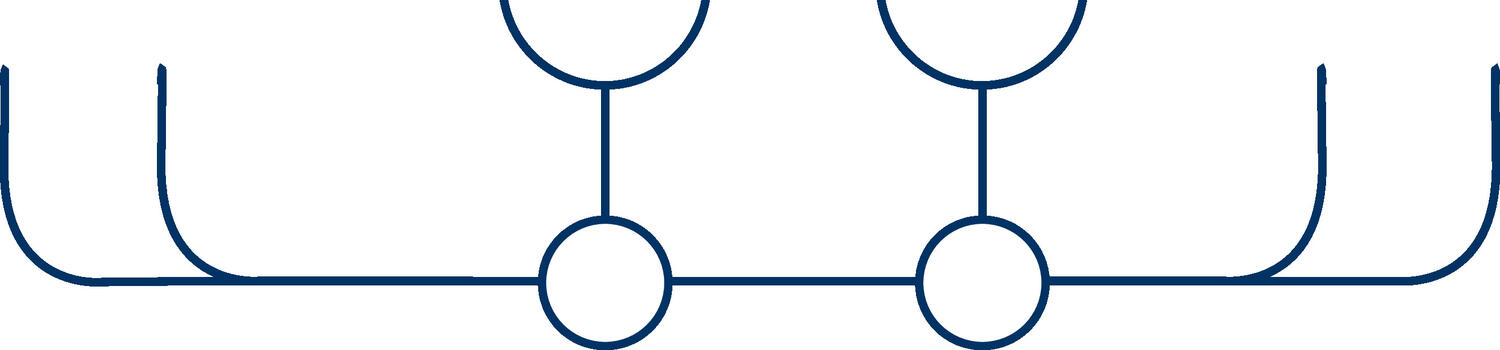

Plug in, plug out
| ZRKS 2.5/4S | ZSLS 2.5/4S |
| |||
|
|
|
| |||
Koko (PxLxK) mm | 90,5x5,1x39,5 | 90,5x5,1x39,5 |
| |||
|
|
|
| |||
|
|
|
| |||
Väri | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Beige | ZRKS 2.5/4S BG | 3654.2 |
|
| 100 kpl | |
Sininen | ZRKS 2.5/4S BU | 3654.5 |
|
| 100 kpl | |
Oanssi | ZRKS 2.5/4S OG | 3654.3 |
|
| 100 kpl | |
Maadoitusliitin |
|
| ZSLS 2.5/4S GNYE | 3664.2 | 100 kpl | |
|
|
|
| |||
Tekniset tiedot |
|
|
| |||
| IEC | UL | CSA |
|
| |||
Jännite, V | 500 | 300 | 300 |
|
| |||
Virta, A | 24 | 20 | 20 |
|
| |||
Liitäntäalue, |
|
|
| |||
Johtimen | 10 | 10 |
| |||
Materiaali | Lämpötila-alue | PA 6.6 | -40 °C... +120 °C | PA 6.6 | -40 °C... +120 °C |
| |||
|
|
|
| |||
Tarvikkeet | Tyyppi | Til.nro | Tyyppi | Til.nro | Pakkauskoko | |
Päätylevy | ZAPS 2.5/4S BG | 3692.2 | ZAPS 2.5/4S GN | 3692.1 | 20 kpl | |
Lukitussalpa | ZST-V OG | 3687.3 | ZST-V OG | 3687.3 | 50 kpl | |
Lukitussalpa sisäpuolinen | ZST-V-1 OG | 3690.3 | ZST-V-1 OG | 3690.3 | 50 kpl | |
Koodaus tappi | ZST-C OG | 3689.3 | ZST-C OG | 3689.3 | 50 kpl | |
Rinnanliittimet | 2-nap. | ZQI 2.5/2 YE | 3710.8 |
|
| 50 kpl |
| 3-nap. | ZQI 2.5/3 YE | 3711.8 |
|
| 50 kpl |
| 4-nap. | ZQI 2.5/4 YE | 3712.8 |
|
| 50 kpl |
| 5-nap. | ZQI 2.5/5 YE | 3713.8 |
|
| 20 kpl |
| 6-nap. | ZQI 2.6/6 YE | 3714.8 |
|
| 20 kpl |
| 7-nap. | ZQI 2.5/7 YE | 3715.8 |
|
| 20 kpl |
| 8-nap. | ZQI 2.5/8 YE | 3716.8 |
|
| 10 kpl |
| 9-nap. | ZQI 2.5/9 YE | 3717.8 |
|
| 10 kpl |
| 10-nap. | ZQI 2.5/10 YE | 3718.8 |
|
| 10 kpl |
| 99-nap. | ZQI 2.5/0.5 | 3719.8 |
|
| 1 kpl |
Testiadapteri | ZTA 2.5 BG | 3740.2 |
|
| 10 kpl | |
Päätypuristin | ZES 35/2 BG | 3811.2/ | ZES 35/2 BG | 3811.2 | 50 kpl | |
Asennustyökalu | BWMA 1 (0,5x3,5 mm) | 3808.0 | BWMA 1 (0,5x3,5 mm) | 3808.0 | 1 kpl | |
Add product as a new cart row
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
Äänitiedostot
Lisää luettavaa
Push-in -liittimet Conta-Clipiltä
Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.
Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin
Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.
Partex, merkintäratkaisujen asiantuntija
Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.
Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin
Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.
Olemme mukana Alihankinnassa!
Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!
Seifert SlimLine Neo – uusi kotelojäähdytinsarja
Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.
