CONTA-CLIP

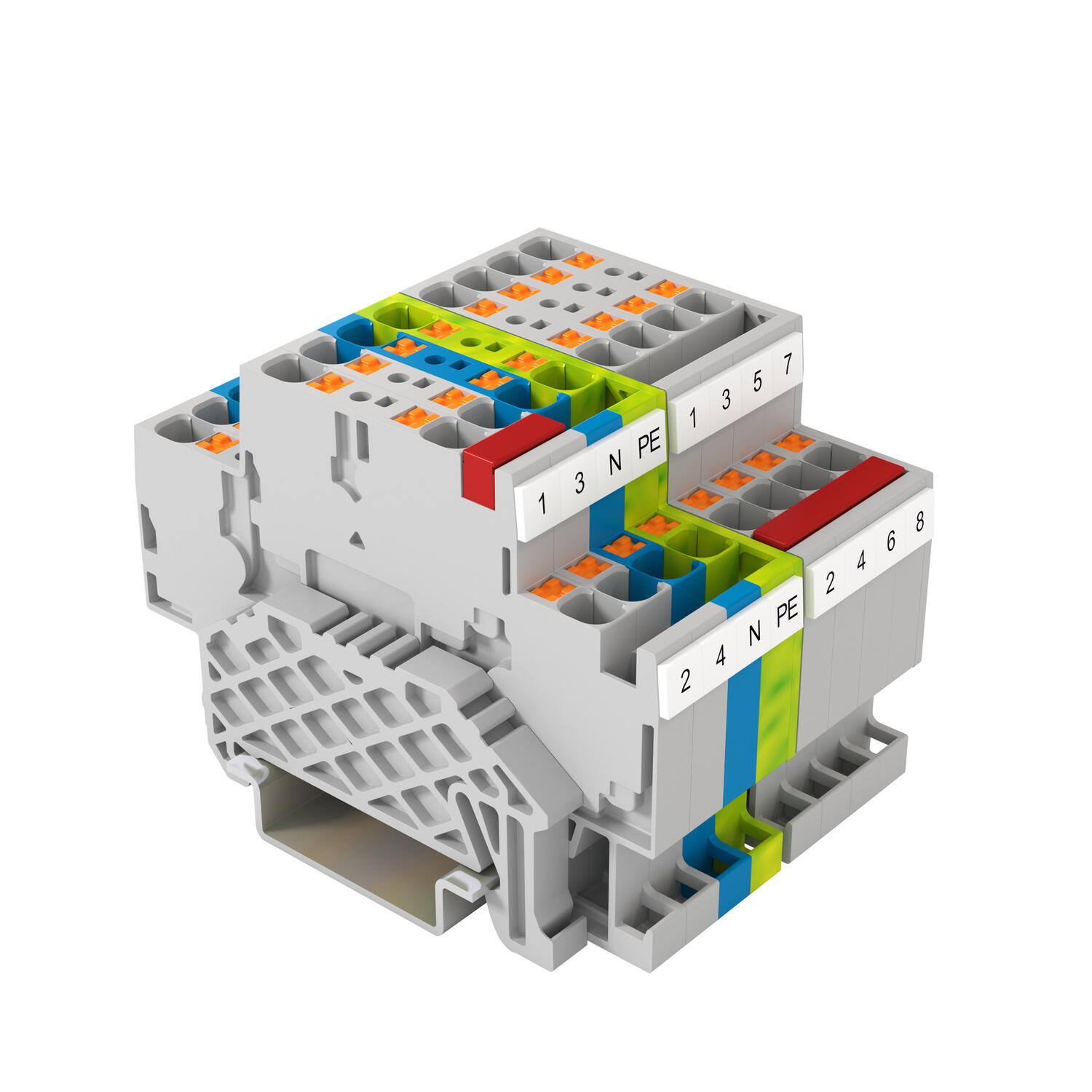

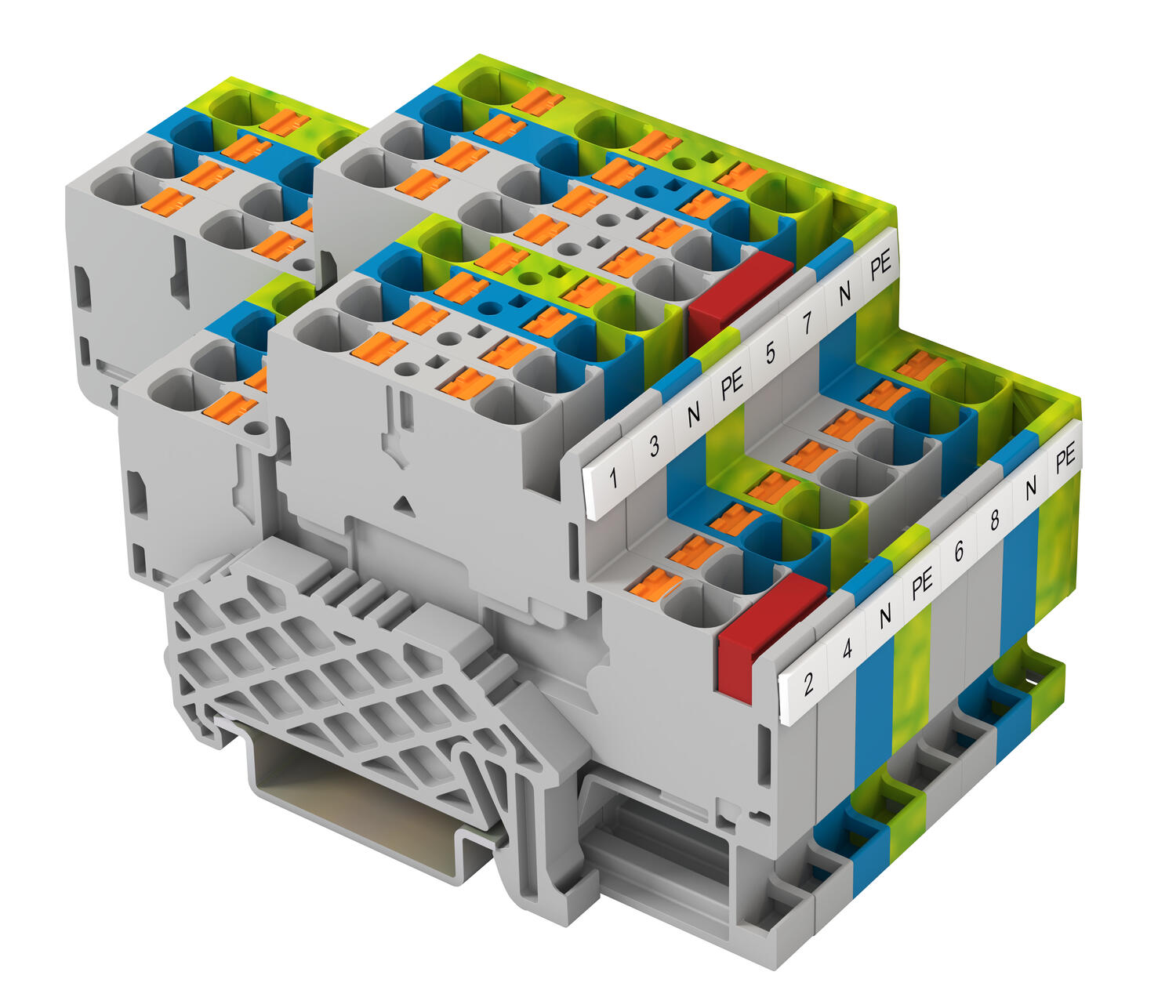

Kaksikerrosliittimet - PRKD/PSLD 2,5mm²

PRKD, PSLD

Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen liitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset liittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.



PRKD- ja PSLD-liittimet ovat 2-kerrosliittimiä 2,5mm² nimellisjohdinkoolle. PRKD-liittimien tasot ovat joko eri potentiaalissa tai yhdessä, musta väri liittimen yläosassa erottaa visuaalisesti yhdessä potentiaalissa olevan littimen. Visuaalinen huomio on saatavissa myös N- ja PE-kytkentäpisteille, joissa kyktentäpistettä ympäröivä alue on väritetty vastaavasti siniseksi tai keltavihreäksi.



PSLD-liittimet ovat aina samassa potentiaalissa ja väritykseltään keltavihreitä, nämä maadoittavata DIN-kiskoon. Myös PRKD-liitin, jossa alempi taso on suojamaaksi tarkoitettu, maadoittaa on kiskoon maadoittava normien mukaan.





Lue lisää
  • Push-in teknologia
  • Kerrokset myös samassa potentiaalissa
  • Saatavilla värikoodattuna
  • Maadoitusliittimet

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 25 mm²
Väri Harmaa
Nimellisjännite IEC 500 V
Nimellisvirta IEC 22 A
Asennus Asennuskisko TS 35/7.5
Nimellinen impulssijännite 6 kV
Ylijännitekategoria III
Ympäristöluokka 3

Mitat
Pituus 687 mm
Leveys 51 mm
Korkeus TS 35/7.5 472 mm
Korkeus 457 mm

Liitännät
Liitännät 2 x 2
Kerrosten lukumäärä 2 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 2 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 14 mm²
Johdinkoko yksisäikeinen, max. 4 mm²

*Invisible Heading*
Poikkipinta-ala monisäikeinen johdin, max. 14 mm²
Poikkipinta-ala, monisäikeinen johdin max. 25 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 14 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 25 mm²
Nimellinen johdinkoko, min. 26 AWG
Nimellinen poikkipinta-ala, max. 12 AWG
Johtimen kuorintapituus 10 mm

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 1031 g
Pakkauskoko 50 kpl
Number of terminals per level 2

Tiedostot

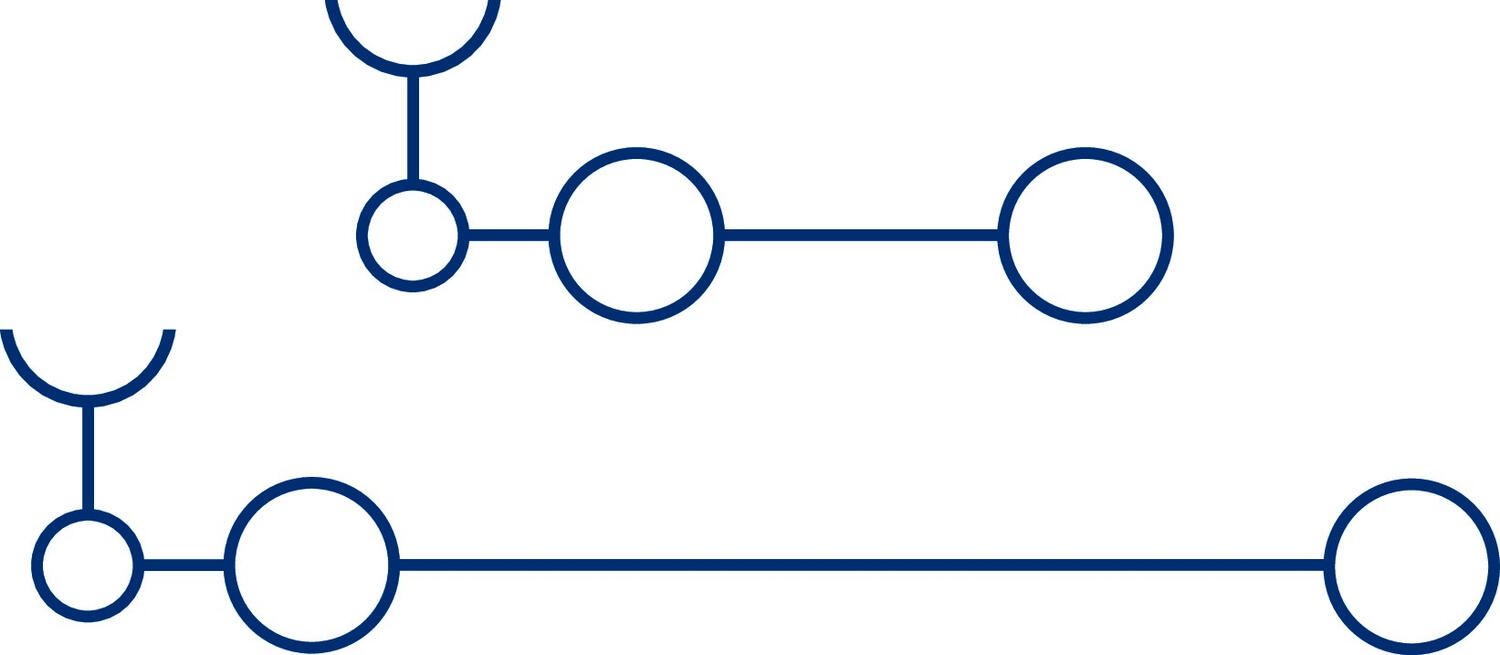

Mitat ja kytkennät

Tuotekuvaus

Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen liitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset liittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.



PRKD- ja PSLD-liittimet ovat 2-kerrosliittimiä 2,5mm² nimellisjohdinkoolle. PRKD-liittimien tasot ovat joko eri potentiaalissa tai yhdessä, musta väri liittimen yläosassa erottaa visuaalisesti yhdessä potentiaalissa olevan littimen. Visuaalinen huomio on saatavissa myös N- ja PE-kytkentäpisteille, joissa kyktentäpistettä ympäröivä alue on väritetty vastaavasti siniseksi tai keltavihreäksi.



PSLD-liittimet ovat aina samassa potentiaalissa ja väritykseltään keltavihreitä, nämä maadoittavata DIN-kiskoon. Myös PRKD-liitin, jossa alempi taso on suojamaaksi tarkoitettu, maadoittaa on kiskoon maadoittava normien mukaan.





Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Seifert Slimline Neo
Tuoteuutiset

Seifert SlimLine Neo – uusi kotelojäähdytinsarja

Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Korkeus Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johdinkoko, min. Nimellinen poikkipinta-ala, max. Johtimen kuorintapituus Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Tullitariffi Alkuperämaa Paino Pakkauskoko Number of terminals per level Hinta

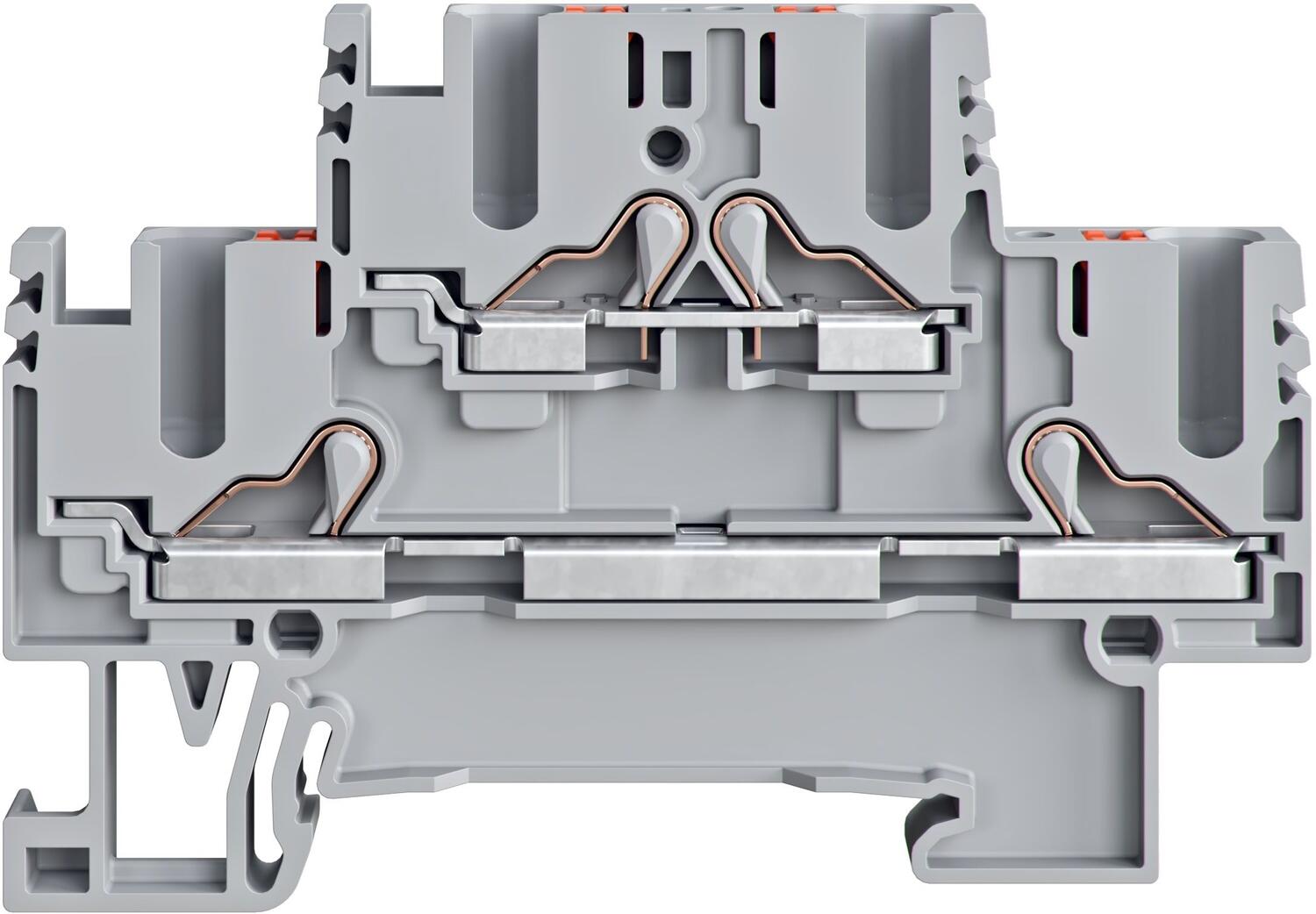

Kaksikerrosliittimet PRKD
PRKD 2.5 harmaa, 2.5mm² kaksikerrosliitin
Tuotenumero:
27036.6 Kopioitu!
25 mm²
Harmaa
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
2 x 2
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1031 g
50 kpl
2
Kaksikerrosliittimet PRKD
PRKD 2.5/SV BU
Tuotenumero:
27038.5 Kopioitu!
25 mm²
Sininen
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
connected vertically
687 mm
51 mm
472 mm
457 mm
4
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1053 g
50 kpl
2
Kaksikerrosliittimet PRKD
PRK 2,5/2A GR
Tuotenumero:
27038.3 Kopioitu!
25 mm²
Oranssi
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
connected vertically
687 mm
51 mm
472 mm
457 mm
4
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1053 g
50 kpl
2

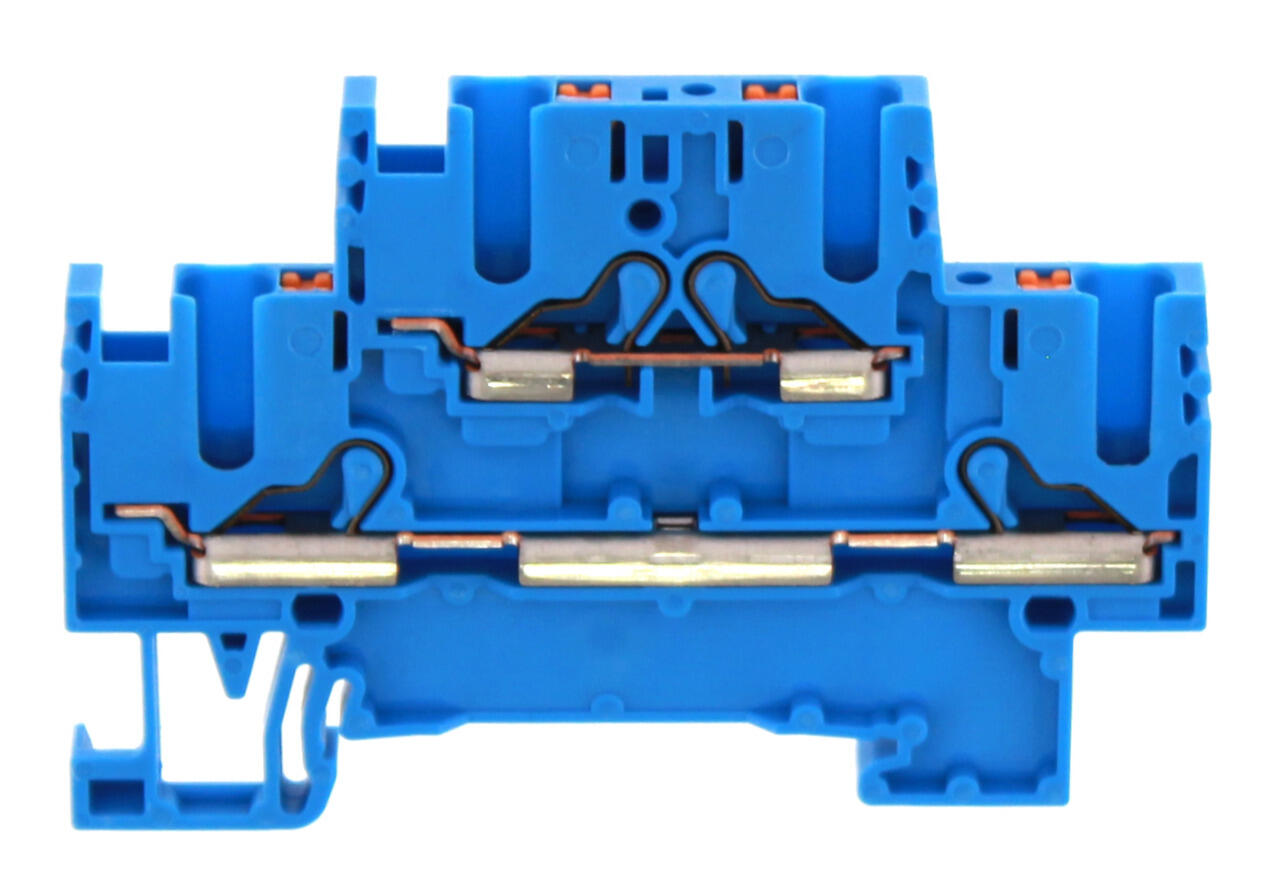

Kaksikerrosliittimet
PRKD 2.5 BU, 2,5mm² kaksikerrosliitin
Tuotenumero:
27036.5 Kopioitu!
25 mm²
Sininen
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
2 x 2
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1031 g
50 kpl
2

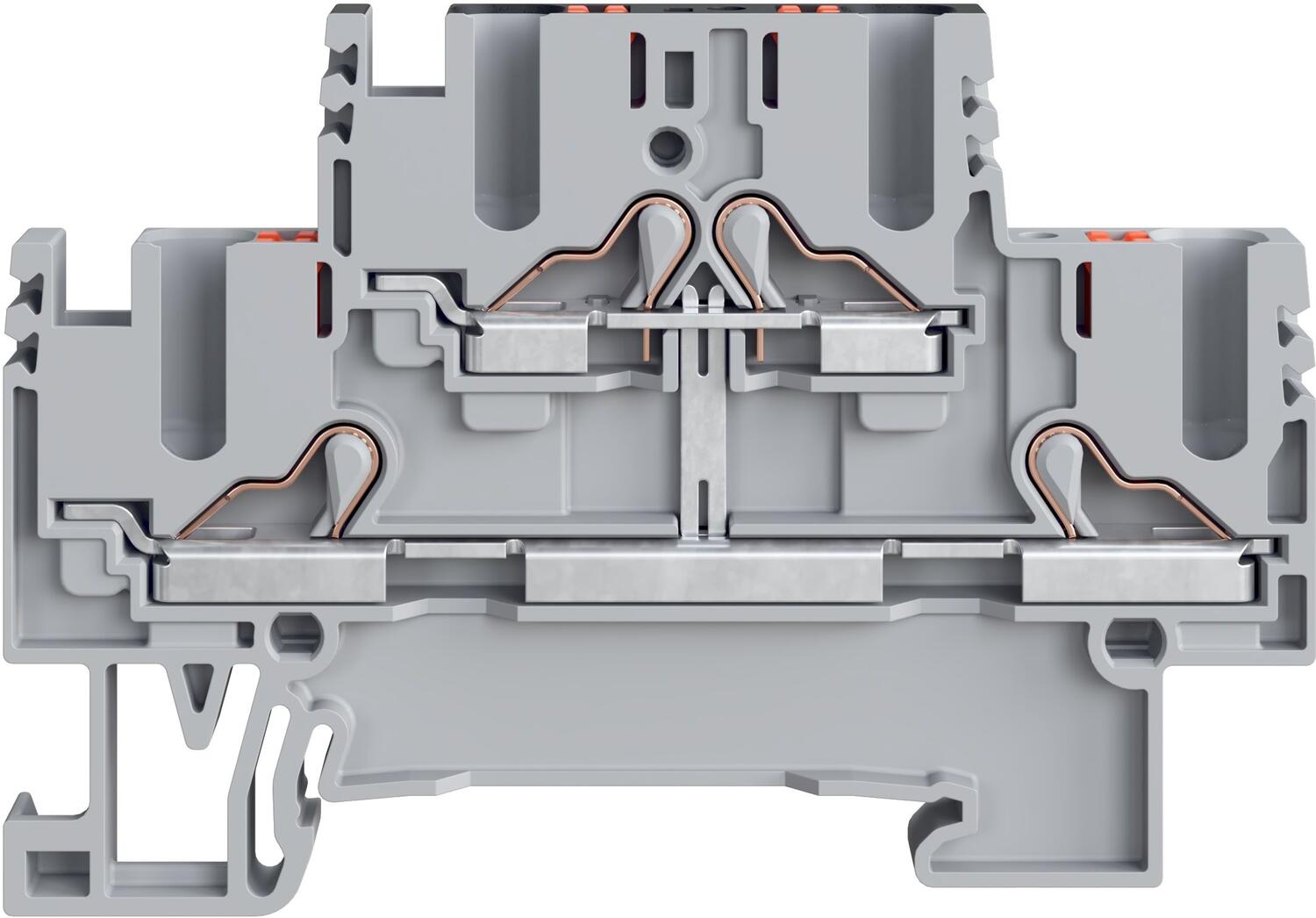

Kaksikerrosliittimet PRKD
PRKD 2.5/SV harmaa, 2.5mm² kaksikerrosliitin
Tuotenumero:
27038.6 Kopioitu!
25 mm²
Harmaa
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
connected vertically
687 mm
51 mm
472 mm
457 mm
4
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1053 g
50 kpl
2
Kaksikerrosliittimet PRKD
PRKD 2.5 GR, 2,5mm² kaksikerrosliitin
Tuotenumero:
27036.3 Kopioitu!
25 mm²
Oranssi
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
2 x 2
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1031 g
50 kpl
2

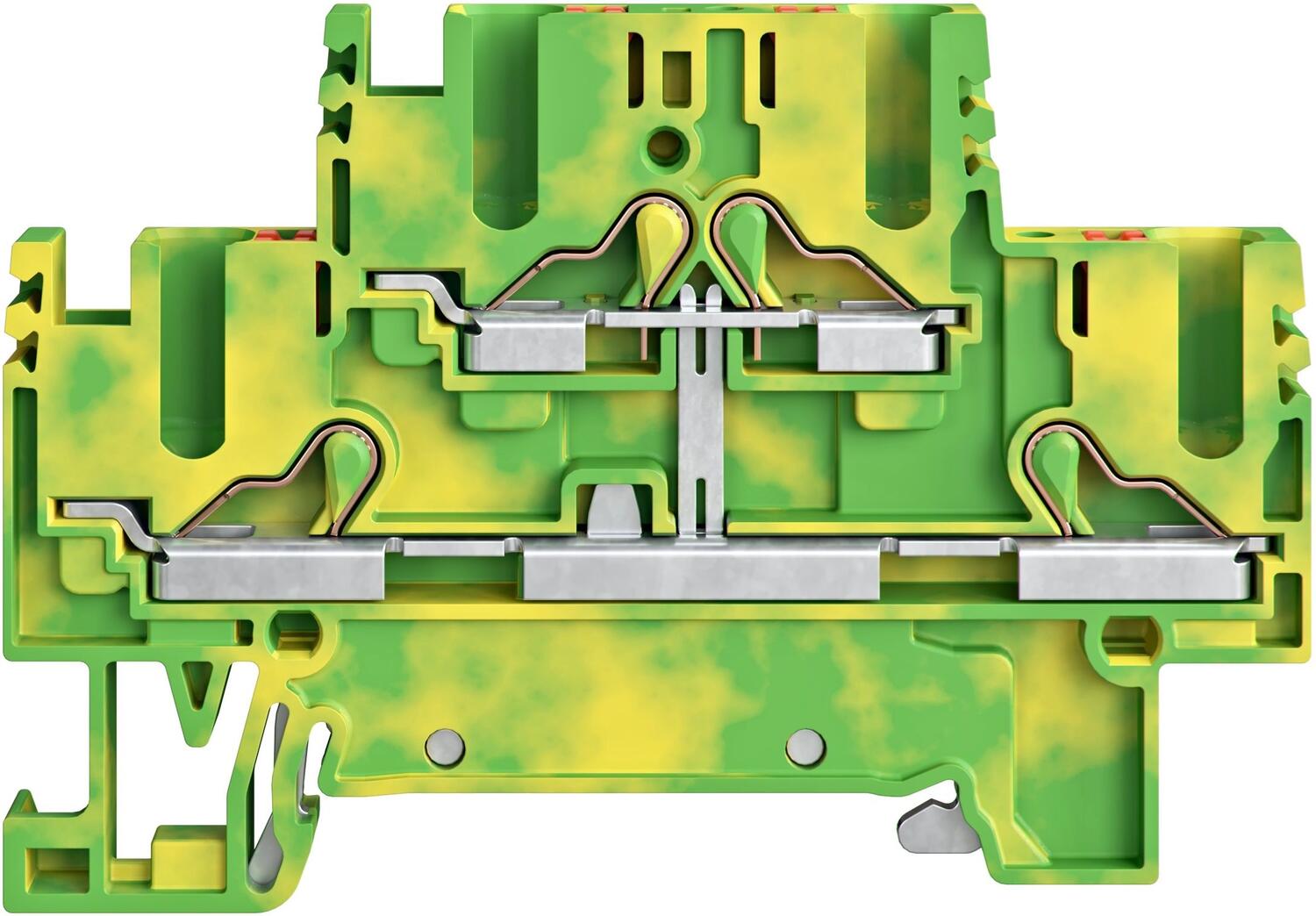

Kaksikerrosmaadoitusliitin
PSLD 2.5, Snap on 2.5mm² kaksikerrosmaadoitusliitin
Tuotenumero:
27037.2 Kopioitu!
25 mm²
Keltavihreä
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
4
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1387 g
50 kpl
2

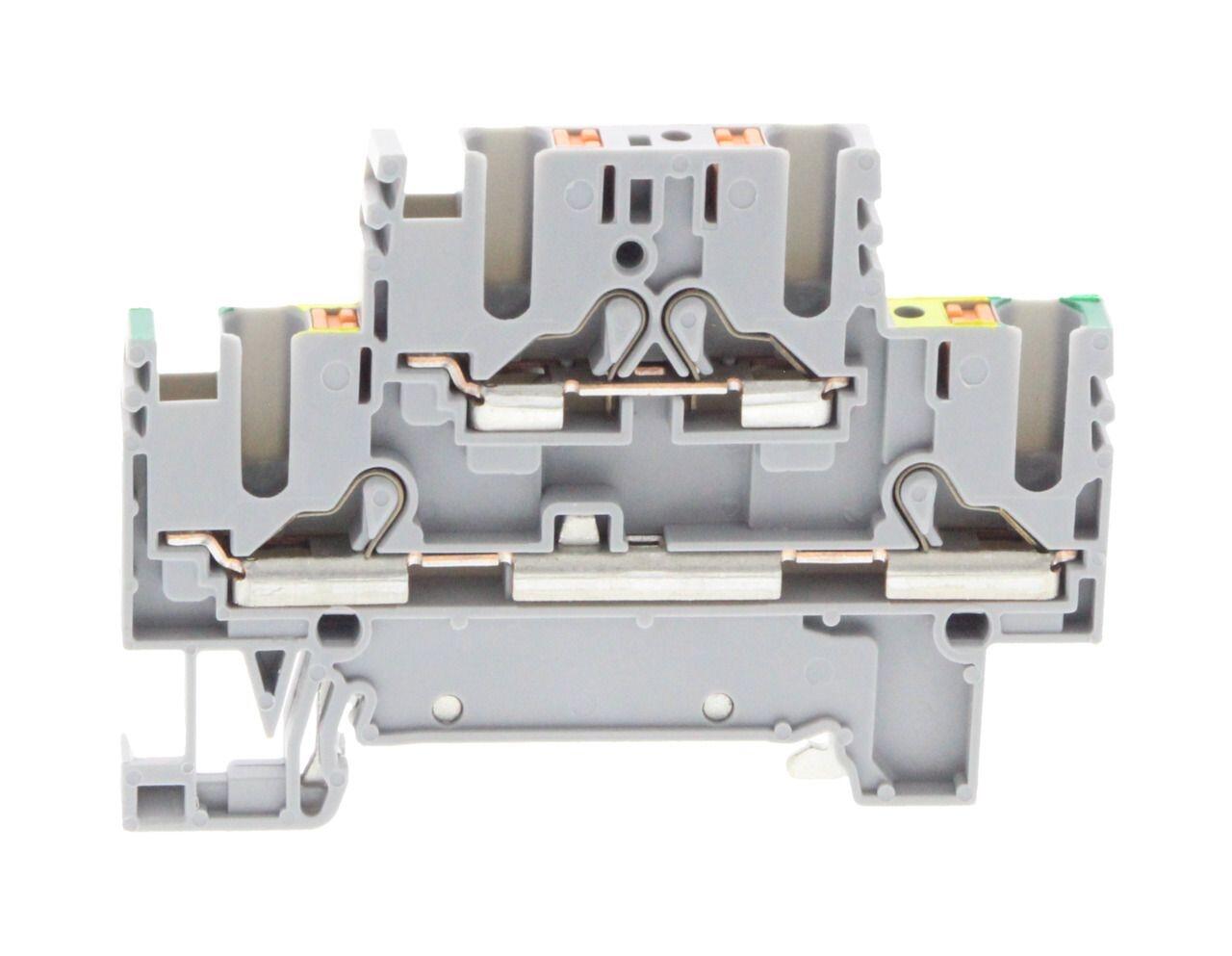

Kaksikerrosliittimet PRKD
PRKD 2.5/PE/L harmaa, 2.5mm² kaksikerrosliitin, PE, L
Tuotenumero:
27051.6 Kopioitu!
25 mm²
Harmaa
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
2 x 2
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1365 g
50 kpl
2

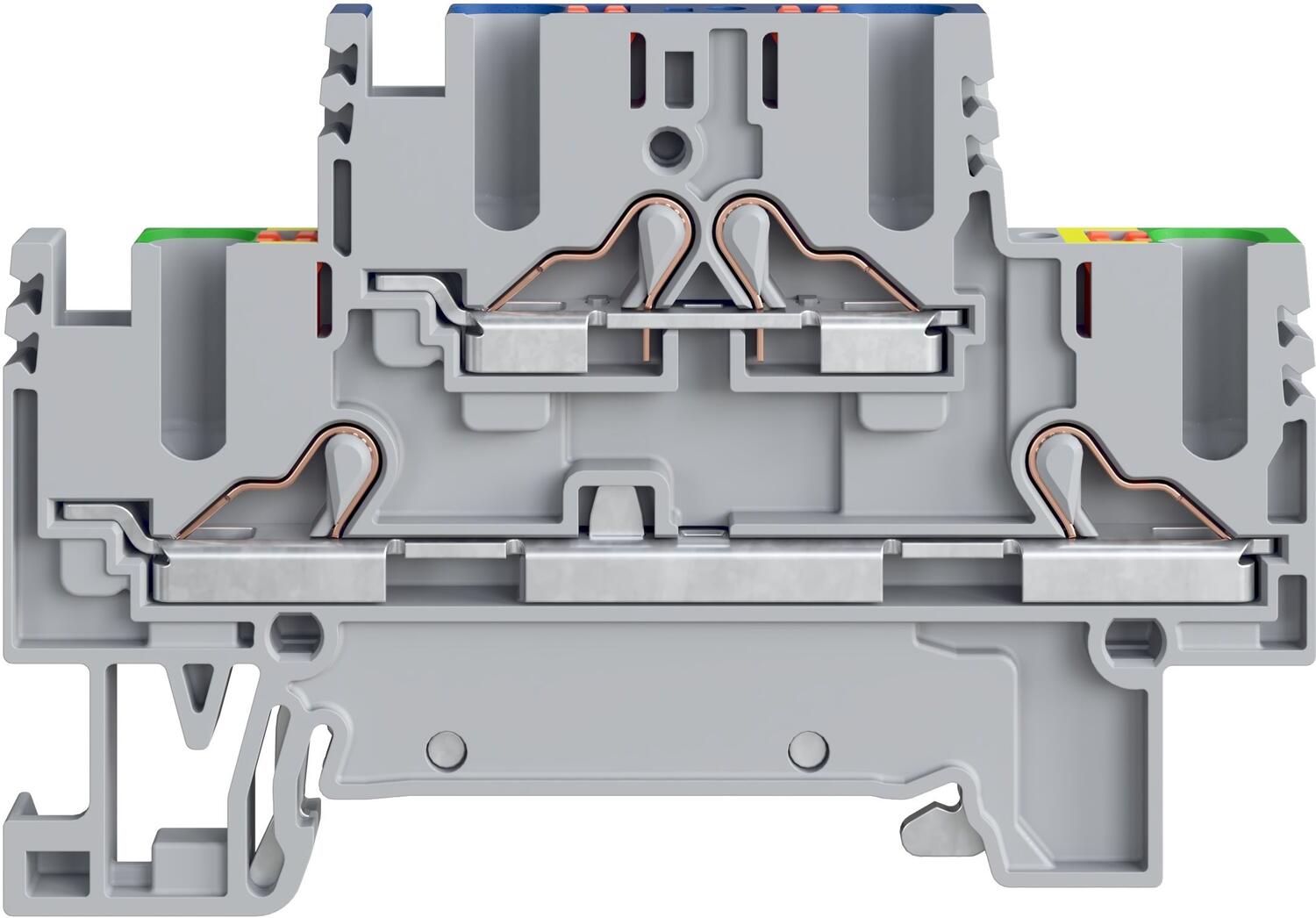

Kaksikerrosliitin PRKD harmaa
PRKD 2.5/PE/N harmaa, 2.5mm² kaksikerrosliitin, PE, N
Tuotenumero:
27052.6 Kopioitu!
25 mm²
Harmaa
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
III
3
687 mm
51 mm
472 mm
457 mm
2 x 2
2 kpl
A3
2 kpl
14 mm²
4 mm²
14 mm²
25 mm²
14 mm²
25 mm²
26 AWG
12 AWG
10 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1365 g
50 kpl
2

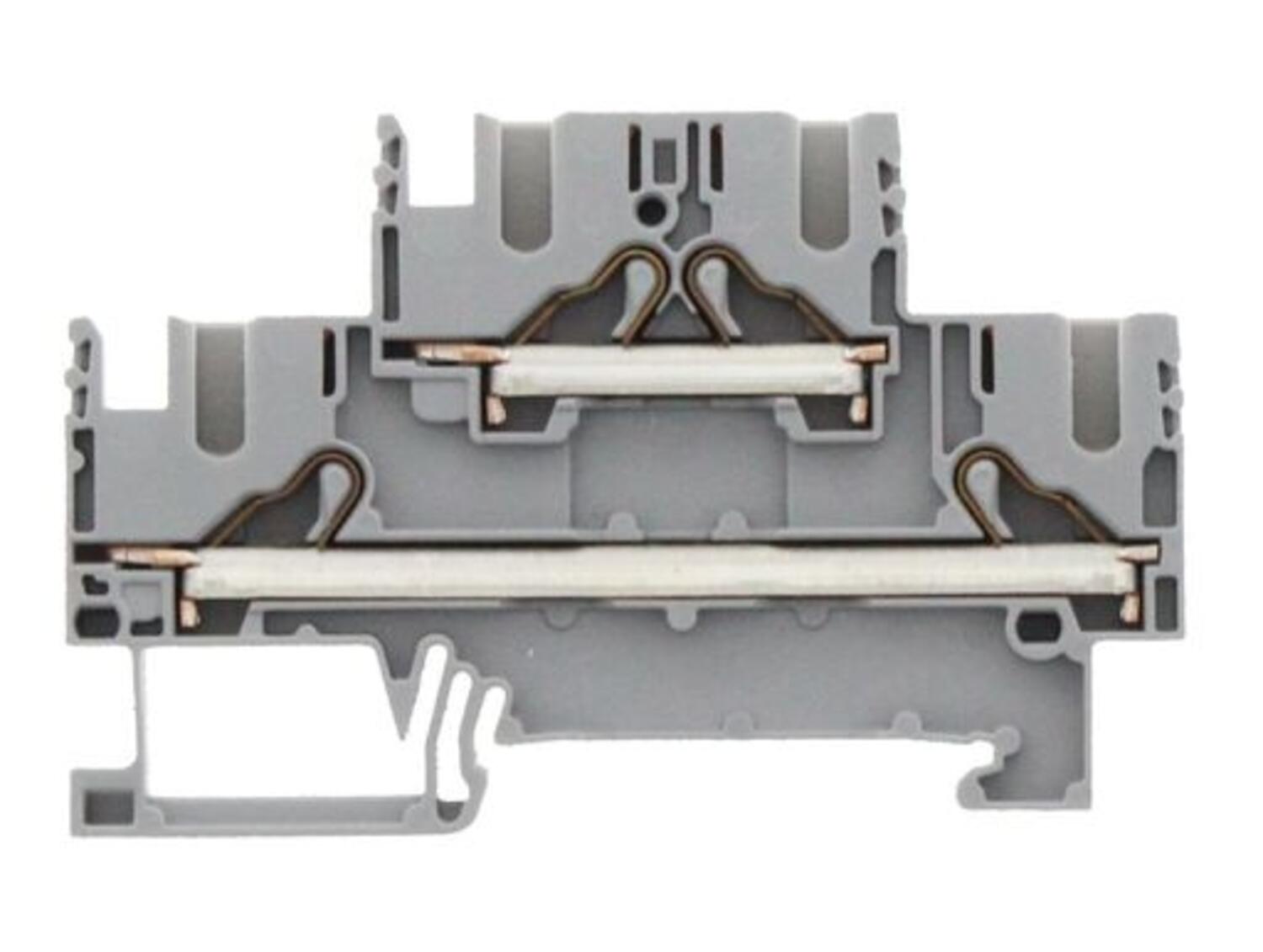

PRKD 2.5 GR, 2,5mm² kaksikerrosliitin
Tuotenumero:
27070.6 Kopioitu!
4 mm²
Harmaa
500 V
28 A
Asennuskisko TS 35/7.5
6 kV
III
3
83 mm
61 mm
475 mm
475 mm
2 x 2
2 kpl
A4
2 kpl
34 mm²
6 mm²
34 mm²
6 mm²
34 mm²
4 mm²
22 AWG
10 AWG
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1499 g
50 kpl
2
Kaksikerrosliittimet PRKD
PRKD 2.5 GR, 2,5mm² kaksikerrosliitin
Tuotenumero:
27070.5 Kopioitu!
4 mm²
Sininen
500 V
28 A
Asennuskisko TS 35/7.5
6 kV
III
3
83 mm
61 mm
475 mm
475 mm
2 x 2
2 kpl
A4
2 kpl
34 mm²
6 mm²
34 mm²
6 mm²
34 mm²
4 mm²
22 AWG
10 AWG
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
1499 g
50 kpl
2

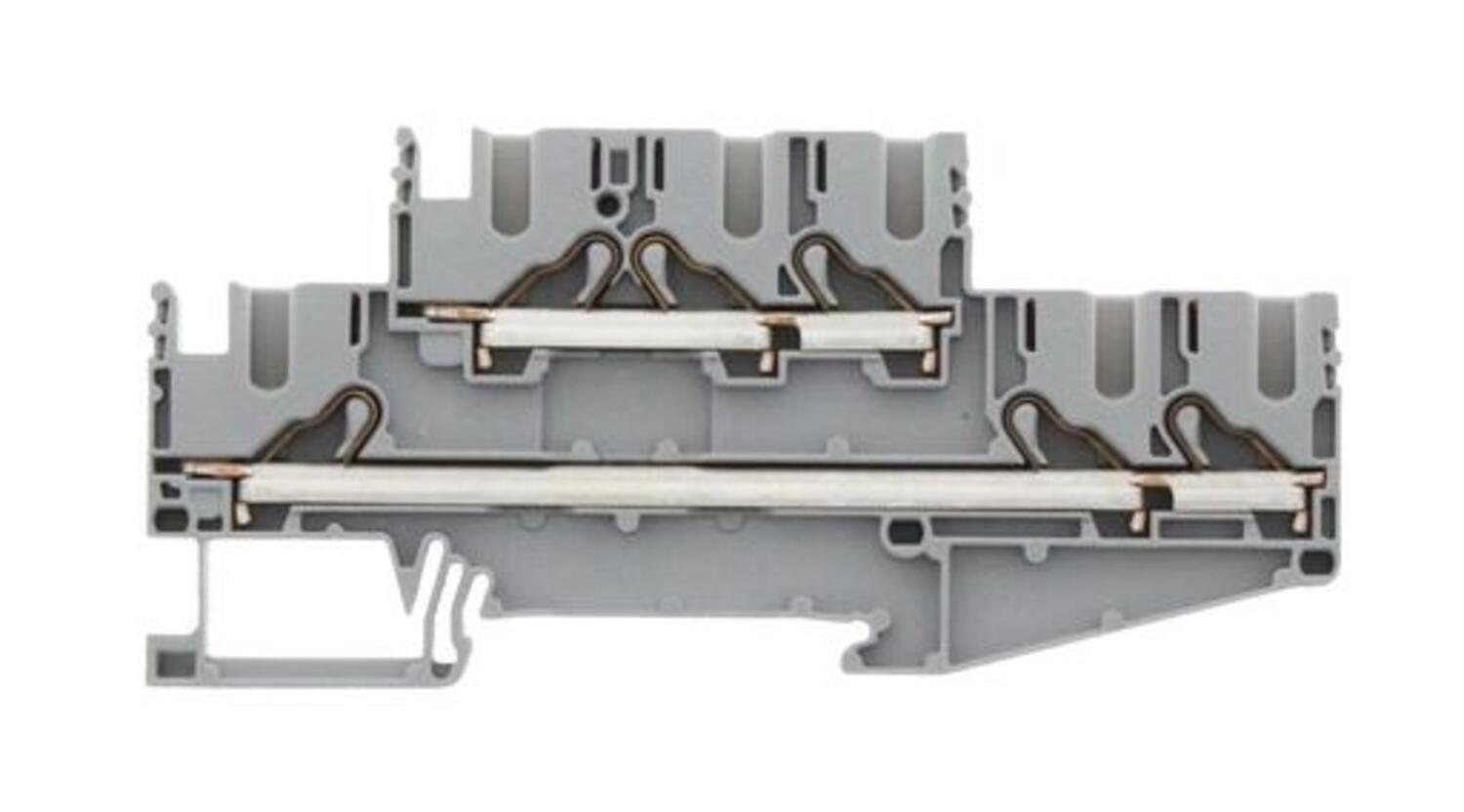

Valotorni PC7
PRKD 4/3A GR, 4mm² kaksikerrosliitin
Tuotenumero:
27073.6 Kopioitu!
4 mm²
Harmaa
500 V
28 A
Asennuskisko TS 35/7.5
6 kV
III
3
103 mm
61 mm
475 mm
475 mm
2 x 3
2 kpl
A4
2 kpl
34 mm²
6 mm²
34 mm²
6 mm²
34 mm²
4 mm²
22 AWG
10 AWG
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
18 g
50 kpl
2
Kaksikerrosliittimet PRKD
PRKD 2.5 GR, 2,5mm² kaksikerrosliitin
Tuotenumero:
27073.5 Kopioitu!
4 mm²
Sininen
500 V
28 A
Asennuskisko TS 35/7.5
6 kV
III
3
103 mm
61 mm
475 mm
475 mm
2 x 3
2 kpl
A4
2 kpl
34 mm²
6 mm²
34 mm²
6 mm²
34 mm²
4 mm²
22 AWG
10 AWG
12 mm
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
85369010
CZ
18 g
50 kpl
2

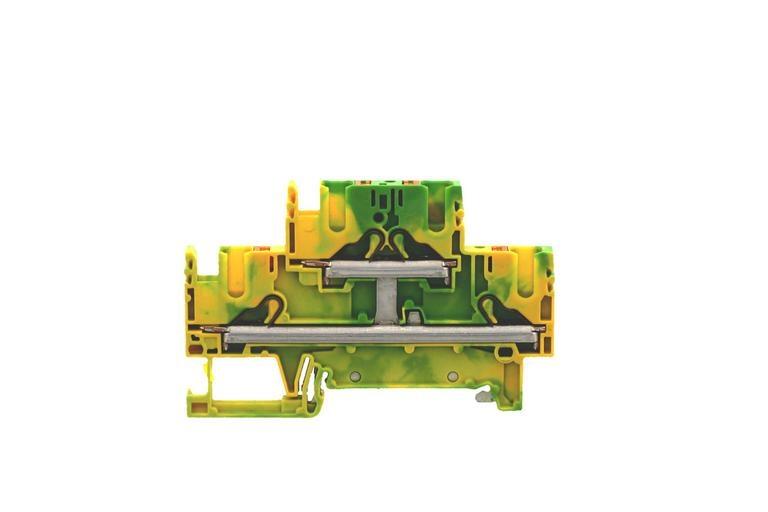

PSLD 2,5/2A GNYE 2-kerros maadoitusl.
Tuotenumero:
27071.2 Kopioitu!
4 mm²
Vihreä/keltainen
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
3
3
75,7 mm
6,1 mm
50,3 mm
48,8 mm
2x2
2 kpl
A4
2 kpl
0,5 mm²
6 mm²
0,5 mm²
4 mm²
0,5 mm²
4 mm²
20 AWG
10 AWG
12 mm
Polyamidi 6.6
V-0
-40 °C
120 °C
85369010
DE
18,94 g
50 kpl
2

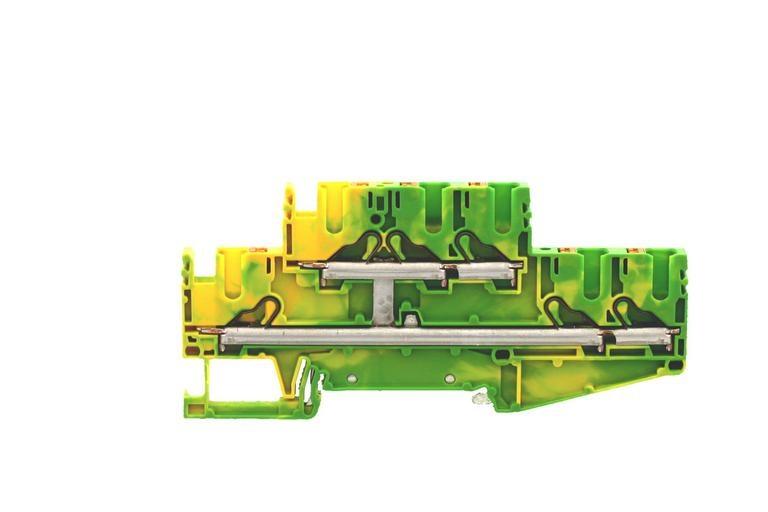

PSLD 2,5/2A GNYE 2-kerros maadoitusl.
Tuotenumero:
27074.2 Kopioitu!
4 mm²
Vihreä/keltainen
500 V
22 A
Asennuskisko TS 35/7.5
6 kV
3
3
103 mm
6,1 mm
50,3 mm
48,8 mm
3x2
2 kpl
A4
2 kpl
0,5 mm²
6 mm²
0,5 mm²
4 mm²
0,5 mm²
4 mm²
20 AWG
10 AWG
12 mm
Polyamidi 6.6
V-0
-40 °C
120 °C
85369010
DE
25,07 g
50 kpl
3
