CONTA-CLIP

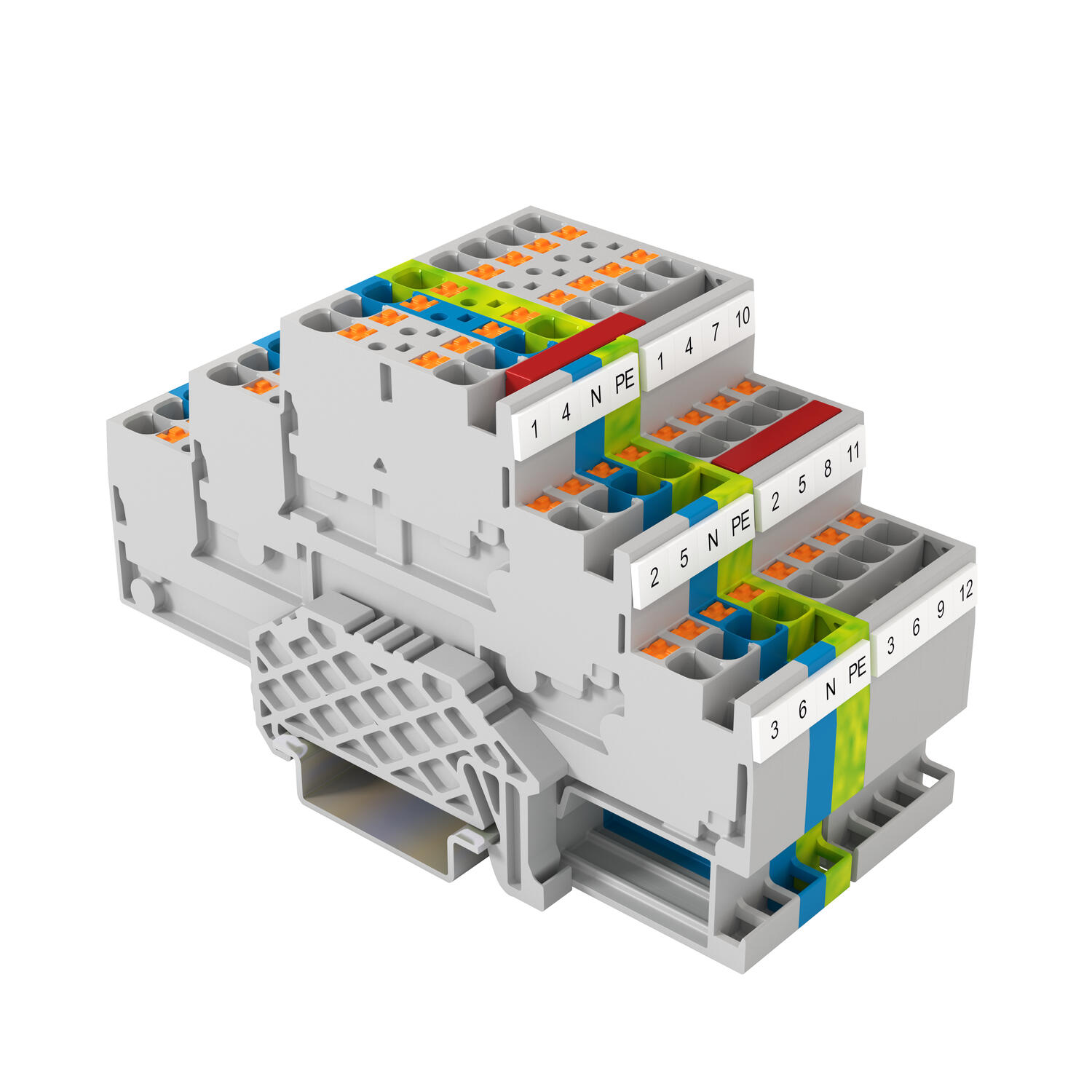

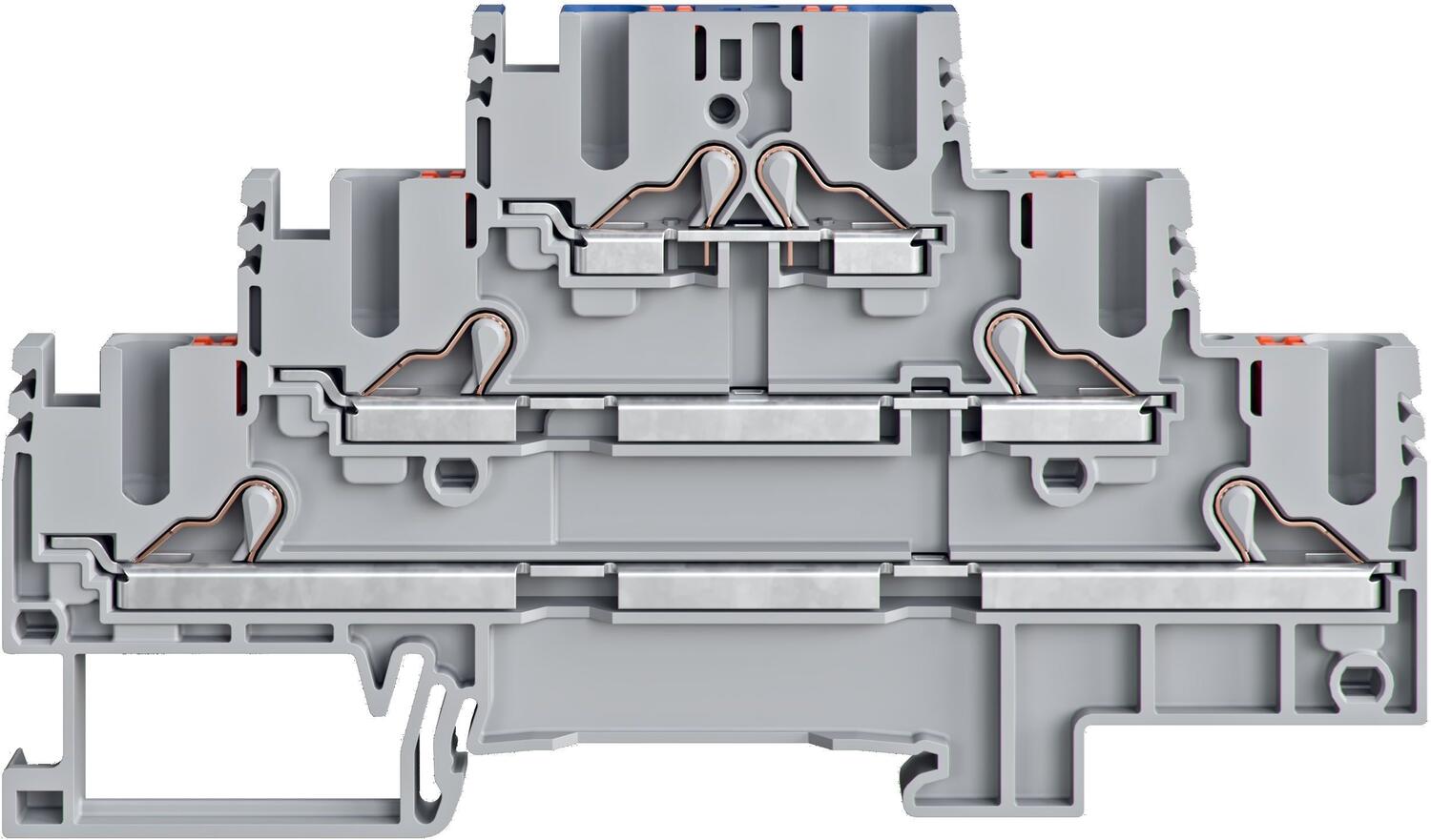

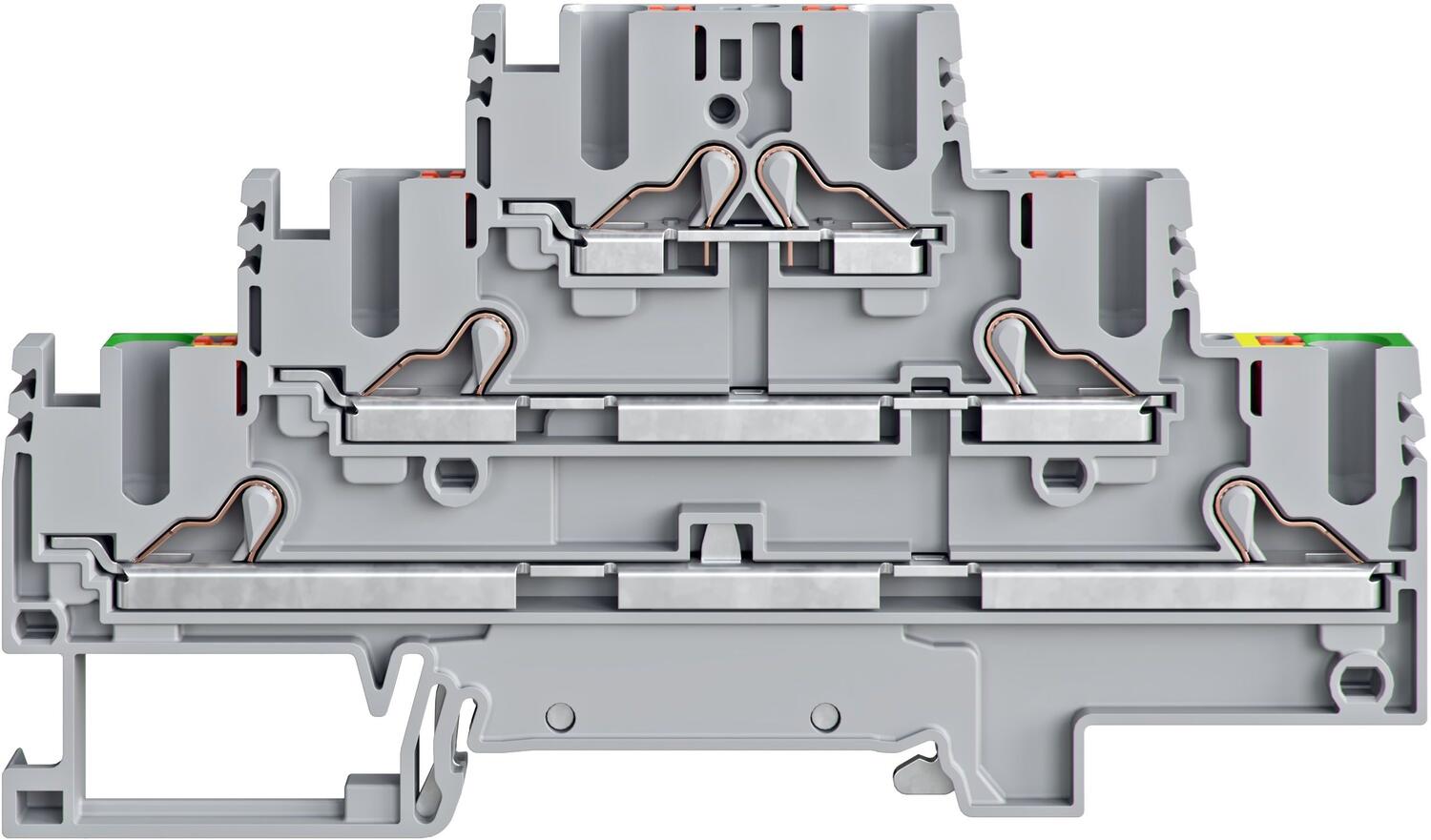

Kolmikerrosliittimet - PIKD 2,5mm²
PIKD
Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen liitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset liittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.

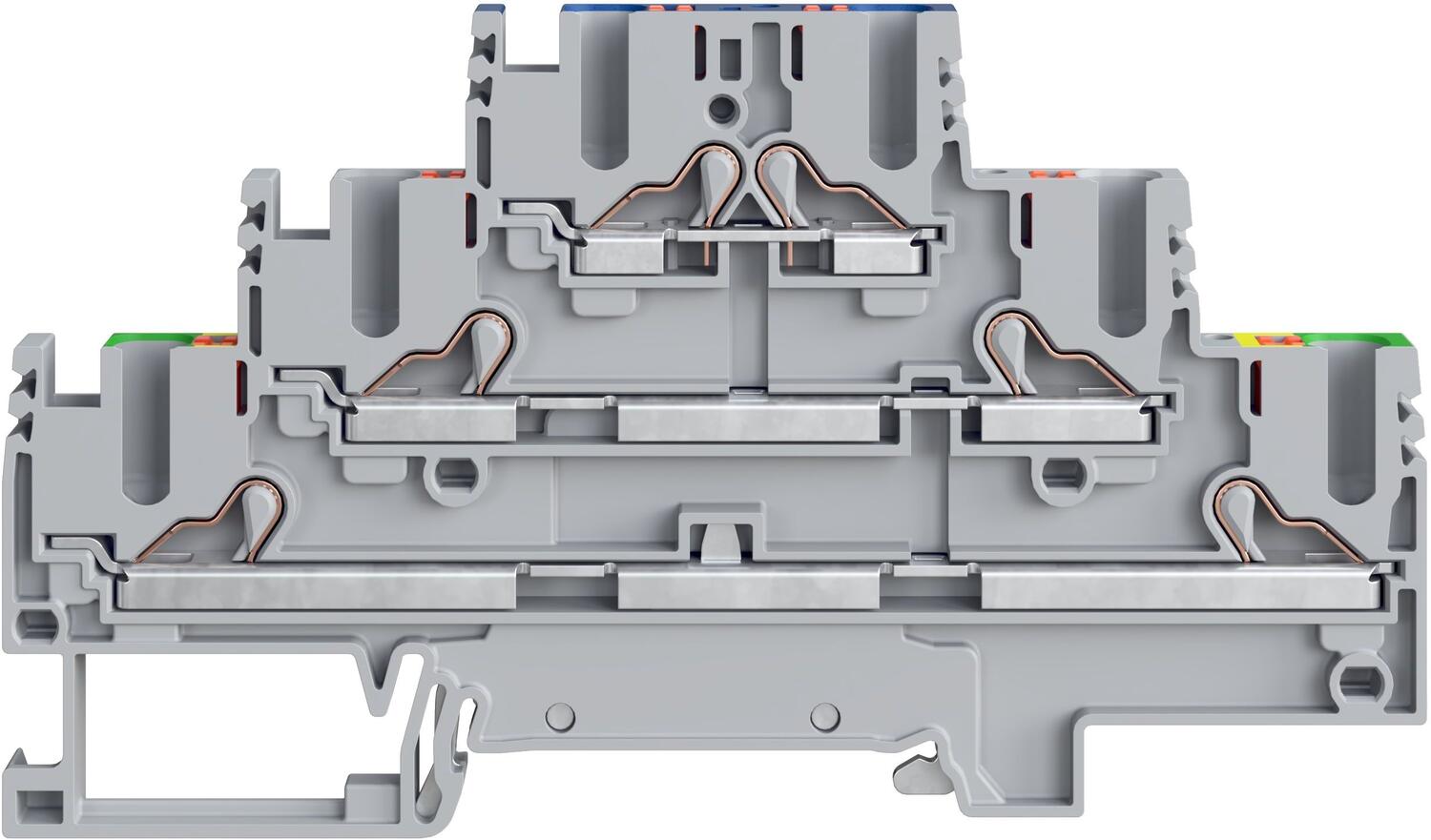

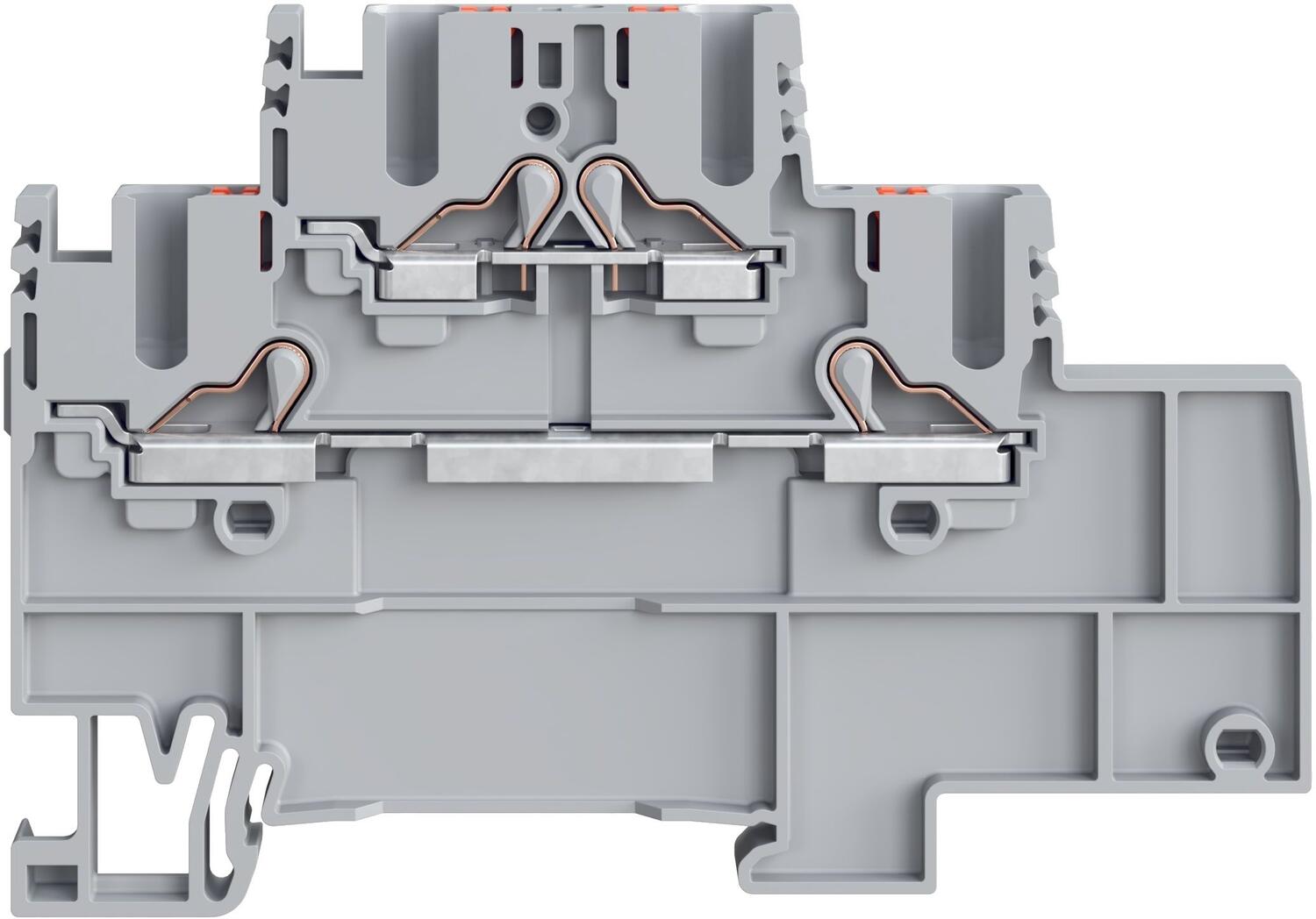

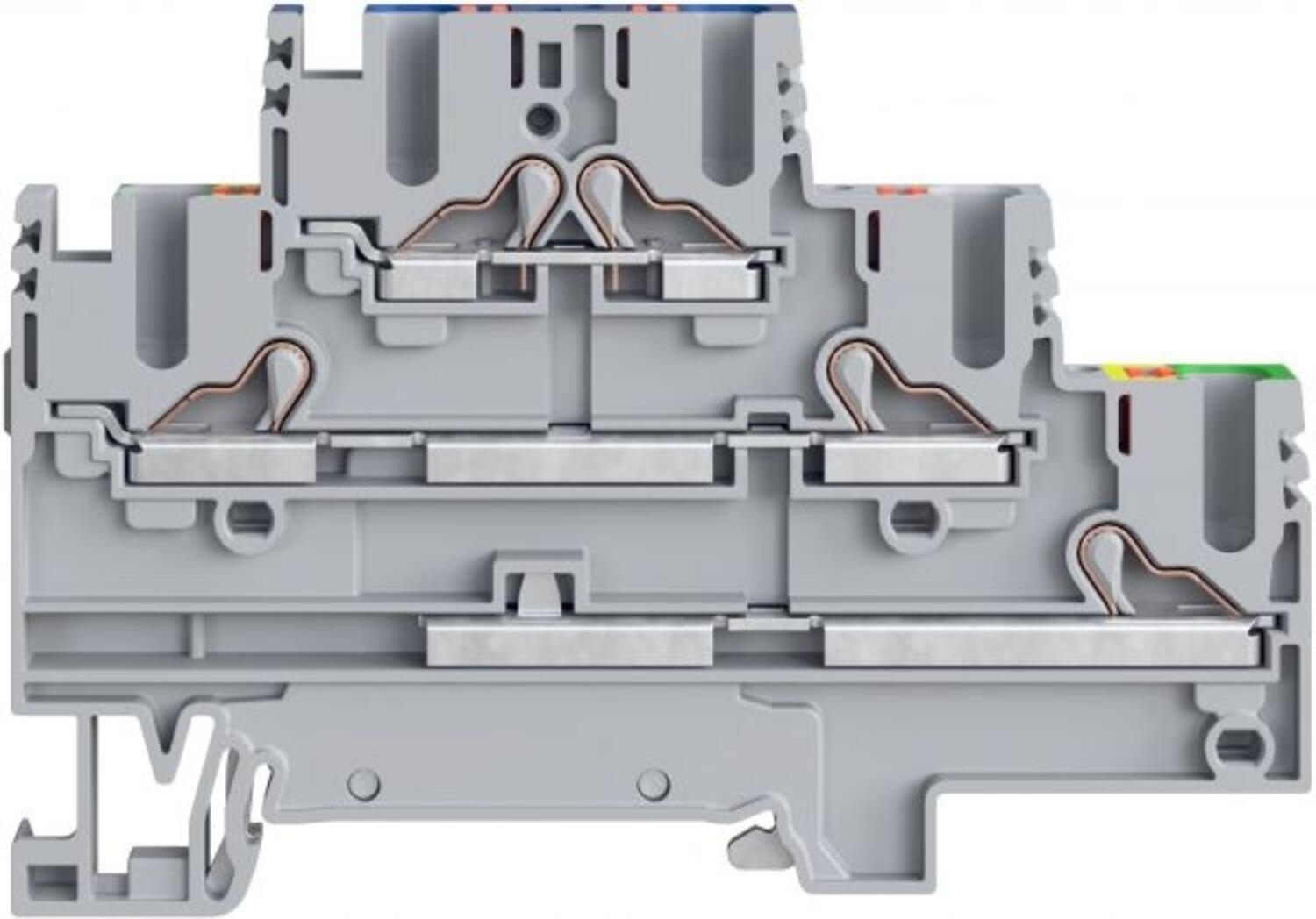

PIKD-liittimet ovat kolmikerrosliittimiä 2,5mm² nimellisellä johdinkoolla. Virrankantokyky on 22 ampeeria ja suurin sallittu johdinkoko on 4mm² ilman pääteholkkia. Liittimestä on saatavilla useita eri variantteja, läpivientiliitin kaikki tasot eri potentiaalissa, läpivienti- ja maadoitusliitin yhdessä potentiaalissa, sekä PE/L/L, PE/L/N, L//L/N -kombinaatioina.

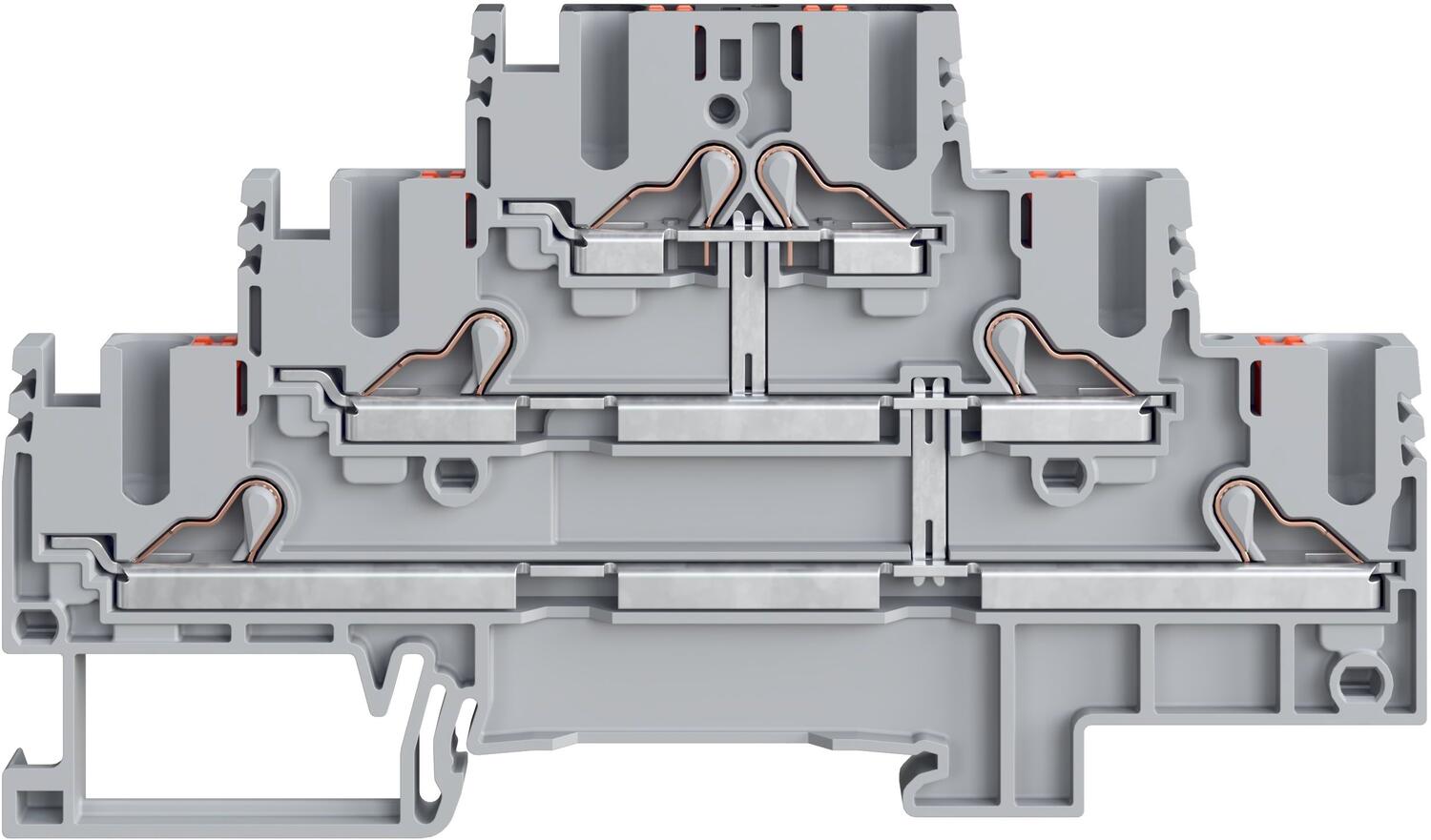

- Linkitetyt mallit

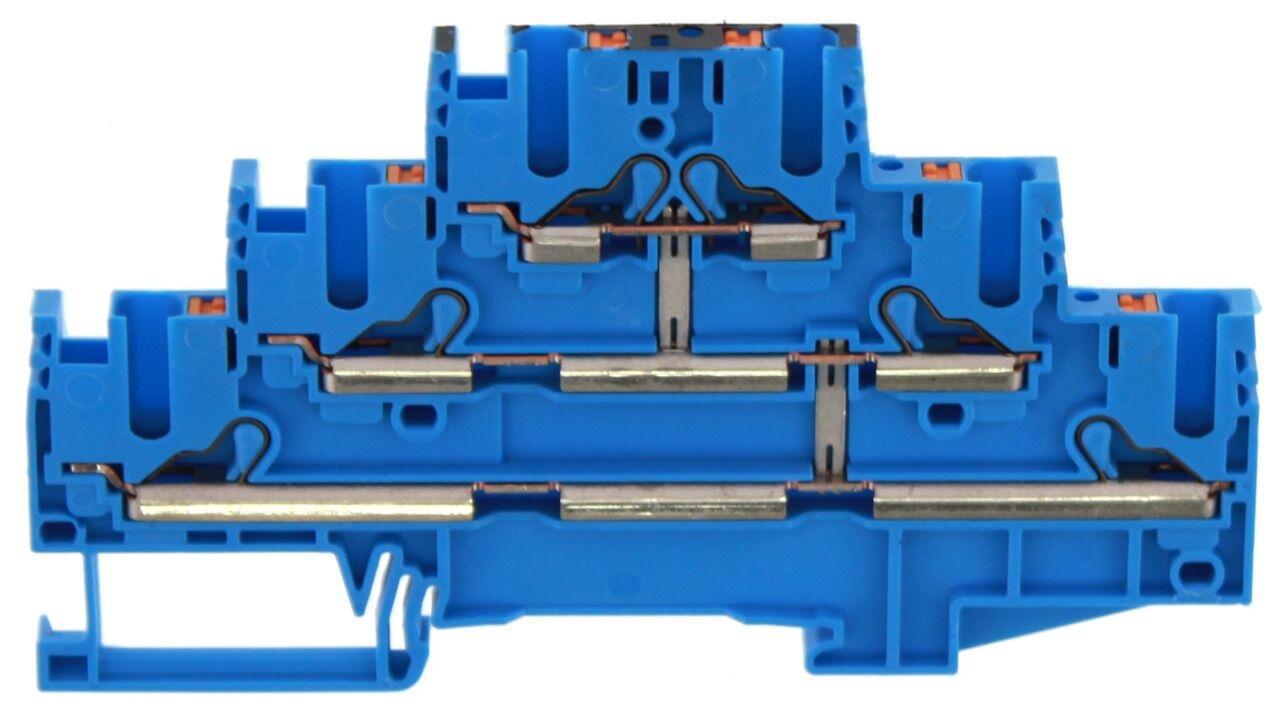

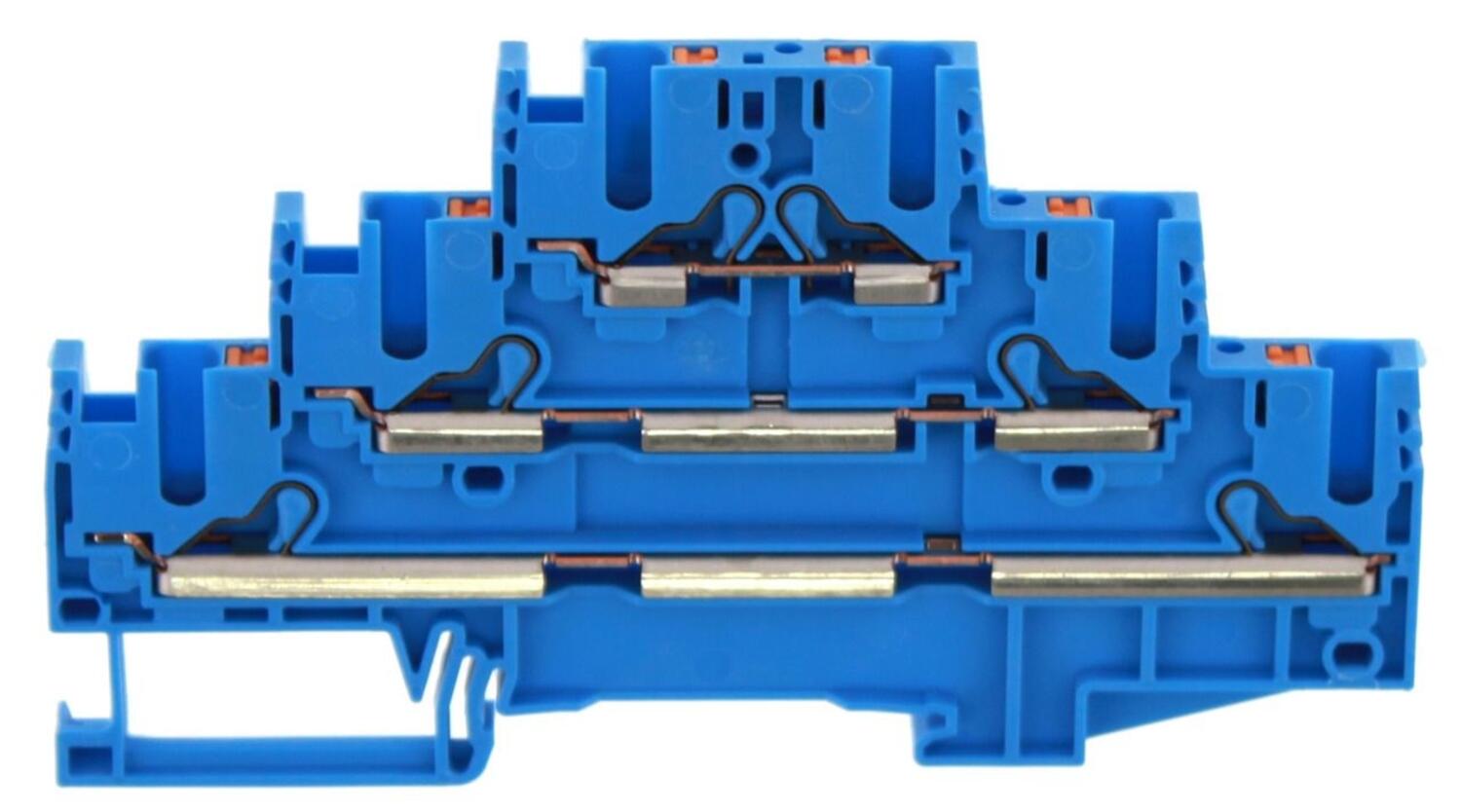

- Värikoodatut vaihtoehdot

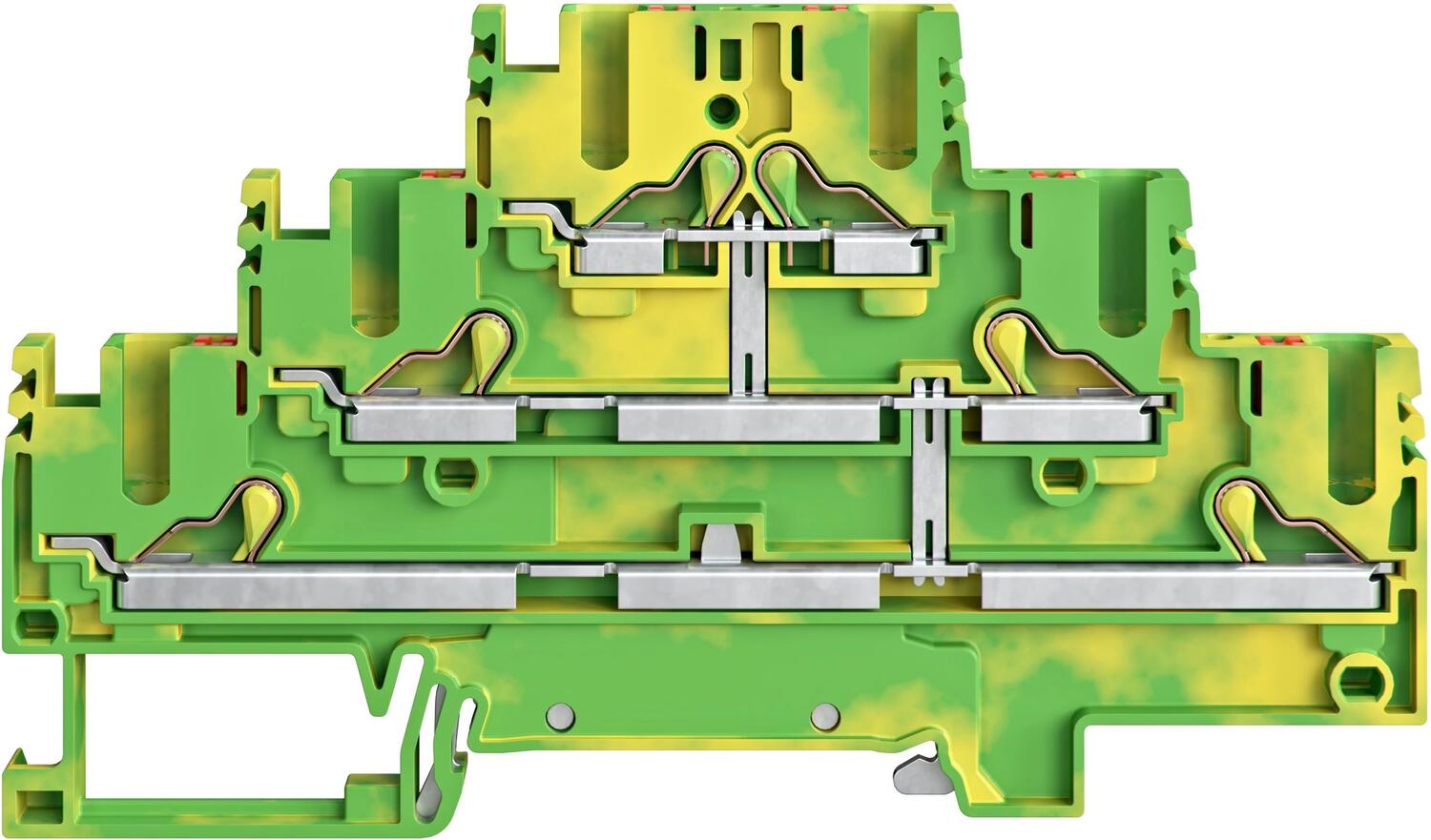

- Maadoitusliittimet
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Johdinala | 25 mm² |
| Väri | Harmaa |
| Nimellisjännite IEC | 500 V |
| Nimellisvirta IEC | 20 A |
| Asennus | Asennuskisko TS 35/7.5 |
| Nimellinen impulssijännite | 6 kV |
| Ylijännitekategoria | III |
| Ympäristöluokka | 3 |
Mitat |
|
| Pituus | 102 mm |
| Leveys | 51 mm |
| Korkeus TS 35/7.5 | 577 mm |
| Korkeus | 562 mm |
Liitännät |
|
| Liitännät | 2 x 3 |
| Kerrosten lukumäärä | 3 kpl |
| Mitat standardin EN 60947-1 mukaisesti | A3 |
| Rinnankytkentäkanavien lukumäärä | 3 kpl |
| Poikkipinta-ala, yksisäikeinenjohdin min. | 14 mm² |
| Johdinkoko yksisäikeinen, max. | 4 mm² |
*Invisible Heading* |
|
|---|---|
| Poikkipinta-ala monisäikeinen johdin, max. | 14 mm² |
| Poikkipinta-ala, monisäikeinen johdin max. | 25 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, min. | 14 mm² |
| Poikkipinta-ala monisäikeinen pääteholkilla, max. | 25 mm² |
| Nimellinen johdinkoko, min. | 26 AWG |
| Nimellinen poikkipinta-ala, max. | 12 AWG |
| Johtimen kuorintapituus | 10 mm |
Materiaalit |
|
| Eristeen materiaali | Polyamidi 6.6 |
| Paloluokka | UL94-V0 |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 120 °C |
Muita tietoja |
|
| Tullitariffi | 85369010 |
| Alkuperämaa | CZ |
| Paino | 1885 g |
| Pakkauskoko | 50 kpl |
| Number of terminals per level | 2 |
Tuotekuvaus
Conta-Clipin uudet PRK-sarjan Push-in riviliittimet mahdollistavat yksi- ja monisäikeisten johtimien päättämisen turvallisesti ja helposti. Jousikuormitteinen liitin avataan painamalla eristettyä vapautuspainiketta, joka varmistaa, että jousen käyttö on täysin turvallista. Tämä nopeuttaa kytkentäprosessia. Kompaktit ja innovatiiviset liittimet varmistavat korkean virrankantokyvyn, vetoa kestävän kytkennän ja erittäin vakaan kiinnityksen DIN-kiskoon.
PIKD-liittimet ovat kolmikerrosliittimiä 2,5mm² nimellisellä johdinkoolla. Virrankantokyky on 22 ampeeria ja suurin sallittu johdinkoko on 4mm² ilman pääteholkkia. Liittimestä on saatavilla useita eri variantteja, läpivientiliitin kaikki tasot eri potentiaalissa, läpivienti- ja maadoitusliitin yhdessä potentiaalissa, sekä PE/L/L, PE/L/N, L//L/N -kombinaatioina.
