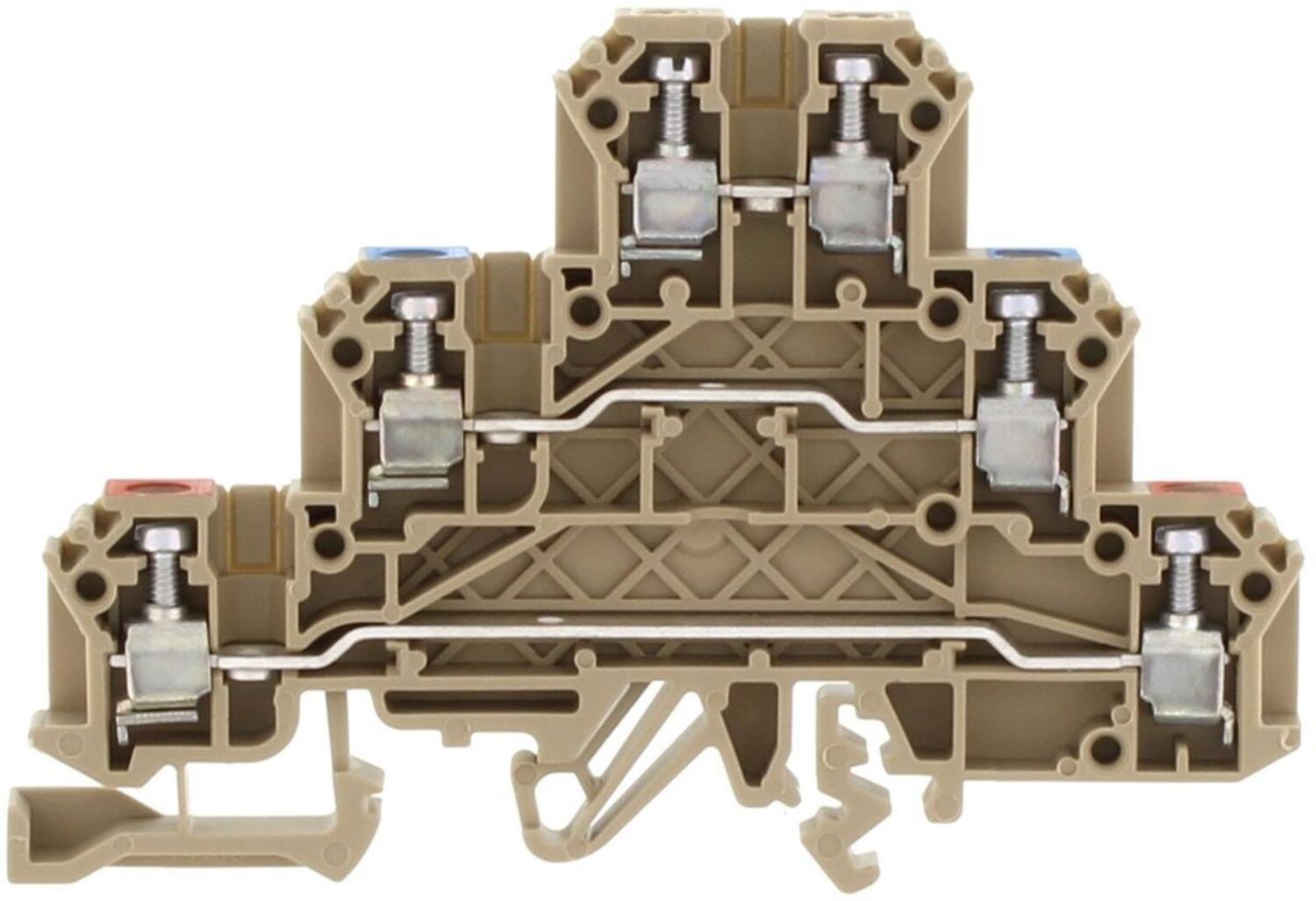

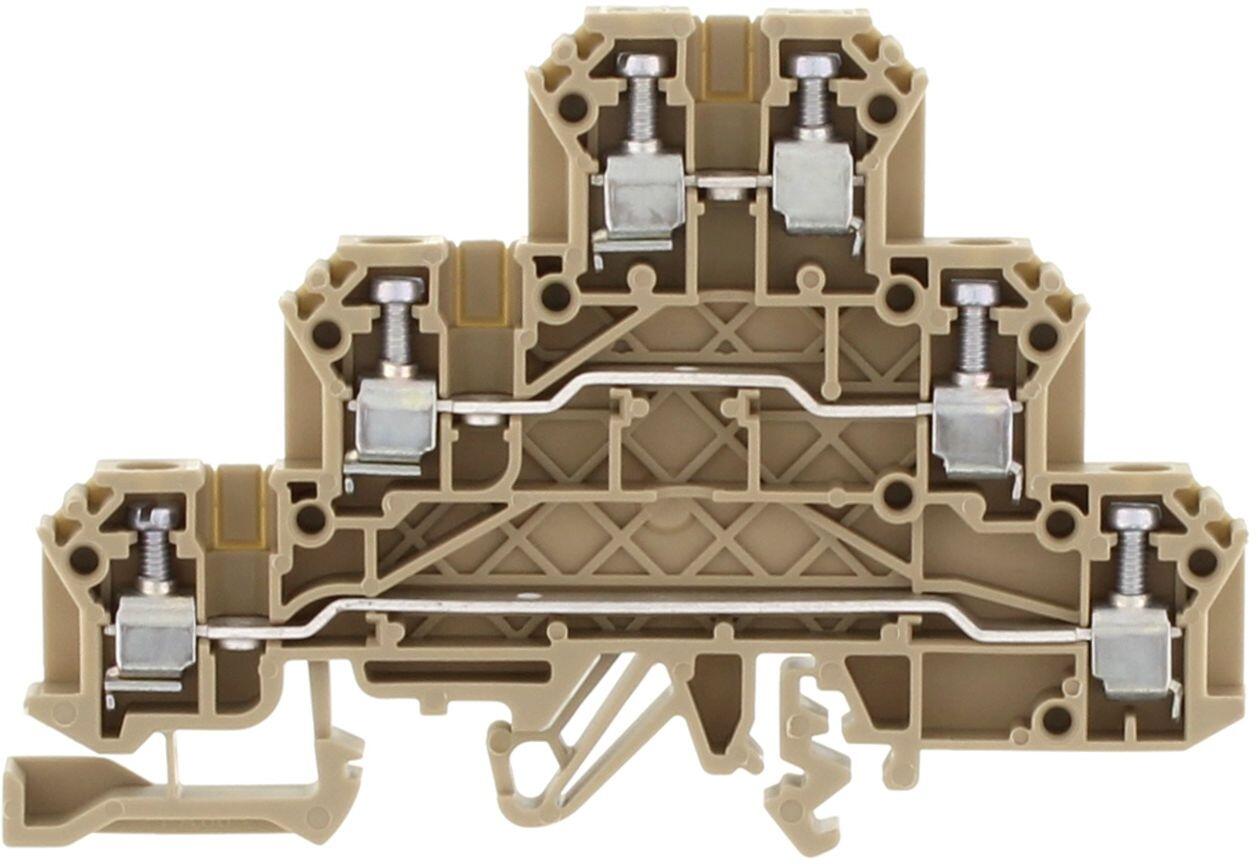

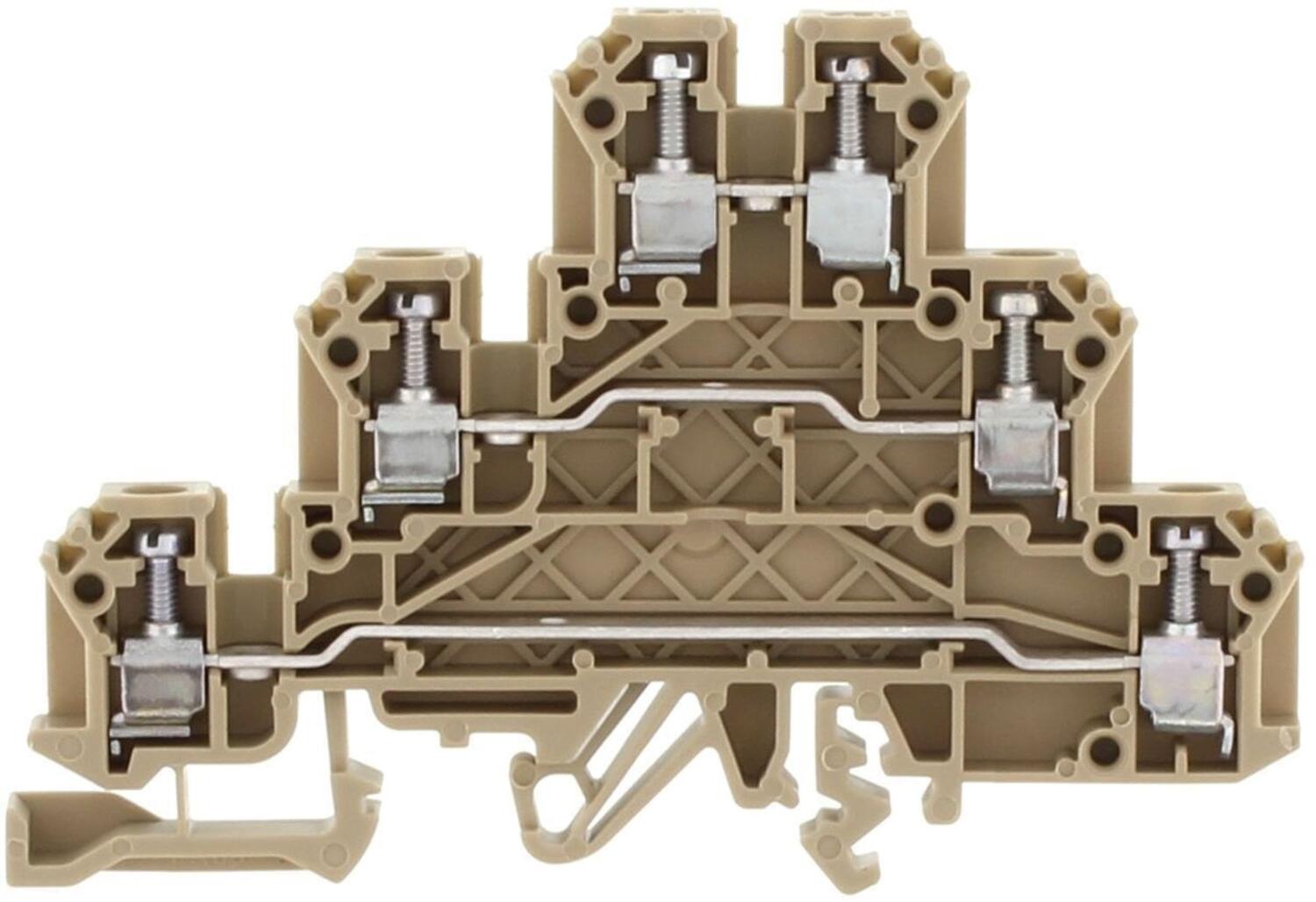

3-kerrosliittimet - IKD/VMAK

IKD/VMAK -3-kerrosliittimet on suunniteltu antureiden, toimilaitteiden ja moottorien kytkemiseen. Kompakti kolmikerrosrakenne säästää tilaa keskuksessa ja mahdollistaa useiden johtimien liittämisen pieneen tilaan.
  • Antureiden, toimilaitteiden ja moottorien kytkemiseen
  • Materiaali polyamidi 6.6 - UL94-V2
  • Käyttölämpötila -40°C...+105°C
  • Liittimet saatavilla värikoodattuina

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 2,5 mm²
Väri Beige
Nimellisjännite IEC 250 V
Nimellisvirta IEC 24 A
Asennus TS 35/7,5
Nimellinen impulssijännite 4 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, cUL, KEMA KUR

Mitat
Pituus 62,8 mm
Leveys 5 mm
Korkeus TS 35/7.5 58,3 mm
Korkeus TS 32 62,8 mm

Liitännät
Liitännät 4
Kerrosten lukumäärä 3 kpl
Mitat standardin EN 60947-1 mukaisesti A3
Rinnankytkentäkanavien lukumäärä 3 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 4 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 4 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 2,5 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 22

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala (AWG) 14
Johtimen kuorintapituus 7 mm
Ruuvin koko M 2,4
Ruuvin tyyppi Uritettu
Min. vääntömomentti 0,4
Max. vääntömomentti 0,8

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V2
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 105 °C

Hyväksynnät
Nimellisjännite UL 300 V
Nimellisvirta UL 20 A
UL standardi UL 1059
Nimellisjännite cUL 300 V
Nimellisvirta cUL 20 A
cUL standardi C22.2 No 158
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 10,81 g
Pakkauskoko 100 kpl
Type of terminal Ruuviliittimet, DIN-kiskoliittimet

Tiedostot

Tuotekuvaus

IKD/VMAK -3-kerrosliittimet on suunniteltu antureiden, toimilaitteiden ja moottorien tehokkaaseen kytkemiseen. Kolmikerroksinen rakenne mahdollistaa useiden liitäntöjen toteuttamisen pienessä tilassa ja auttaa säästämään tilaa sähkö- ja automaatiokeskuksissa.


Sarjan nimellinen johdinala on 2,5 mm² ja nimellisvirta 24 A. Mallista riippuen nimellisjännite on 250 tai 400 V. Liittimet asennetaan TS 35/7,5 -DIN-kiskolle, ja niitä on saatavana myös värikoodattuina. Eriste on polyamidi 6.6:ta, paloluokka UL94-V2 ja käyttölämpötila-alue -40…+105 °C.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Seifert jäähdyttimet vaativiin olosuhteisiin
Tuoteuutiset

Seifert jäähdyttimet vaativiin olosuhteisiin

Kun elektroniikan on toimittava luotettavasti äärimmäisissäkin olosuhteissa, jäähdytysratkaisulla ei ole varaa epäonnistua. Saksalaisella Seifert Systemsillä on jo yli 60 vuoden kokemus erilaisista jäähdytysratkaisuista.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Korkeus TS 32 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite CSA Nimellisvirta CSA CSA standardi Nimellisjännite CSAus Nimellisjännite CSAus CSAus standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi EAC standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Type of terminal Hinta
Liitinriviliitin, jossa on kolme liitäntää ja metallikomponentteja, beige väri, sähköasennuksiin.

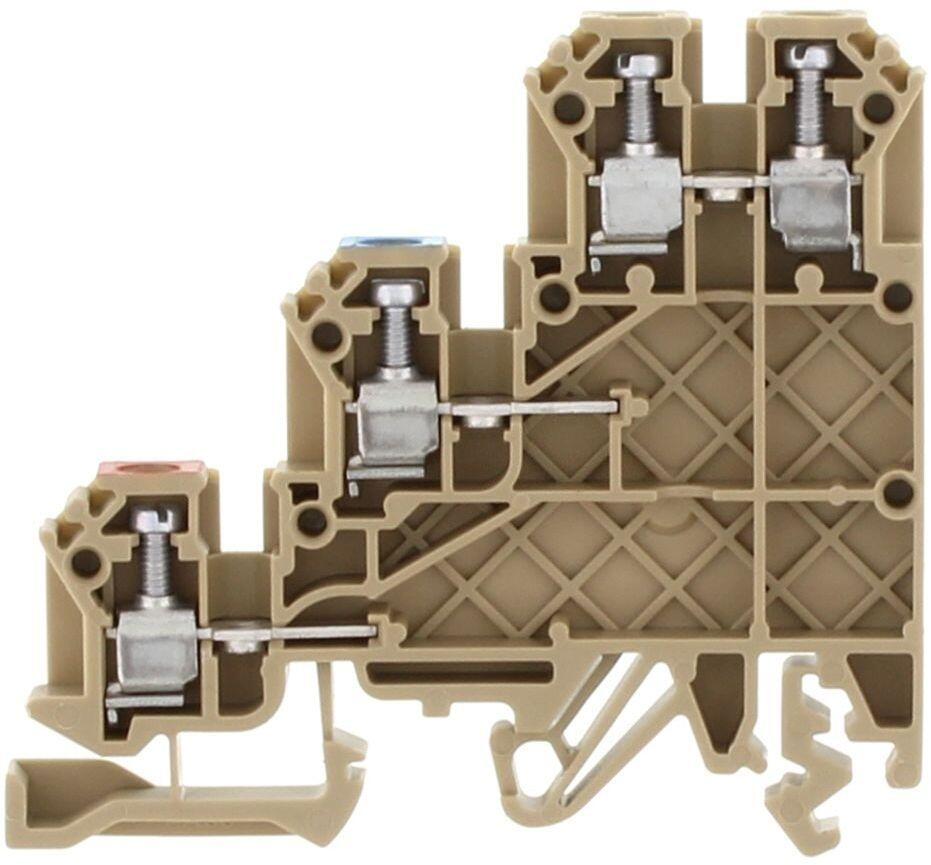

IK 2,5 BG
Tuotenumero:
1260.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
62,8 mm
5 mm
58,3 mm
62,8 mm
4
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
300 V
20 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
10,81 g
100 kpl
Ruuviliittimet, DIN-kiskoliittimet
CONTA-CLIPin liittimellinen jakotukki, jossa on kolme liitäntää ja kestävä rakenne teolliseen käyttöön
IKD 2,5/Q BG
Tuotenumero:
2268.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
CSA, CSA US, KEMA KUR, EAC
with cross connection option
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,18 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Sininen liittimblokki CONTA-CLIPiltä, jossa on useita liitäntöjä ja metallikomponentteja
IKD 2,5/Q BU
Tuotenumero:
2268.5 Kopioitu!
2,5 mm²
Sininen
250 V
24 A
TS 35/7,5
4 kV
III
3
CSA, CSA US, KEMA KUR, EAC
with cross connection option
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,18 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Tuotekuva sähköisestä liitäntälohkosta, jossa on useita liitäntöjä ja metallikomponentteja
IKD 2,5 BG
Tuotenumero:
1261.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
84,8 mm
5 mm
58,3 mm
62,8 mm
3 x 2
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,22 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Sininen liittimblokki CONTA-CLIPiltä, jossa on useita liitäntöjä ja metallikomponentteja

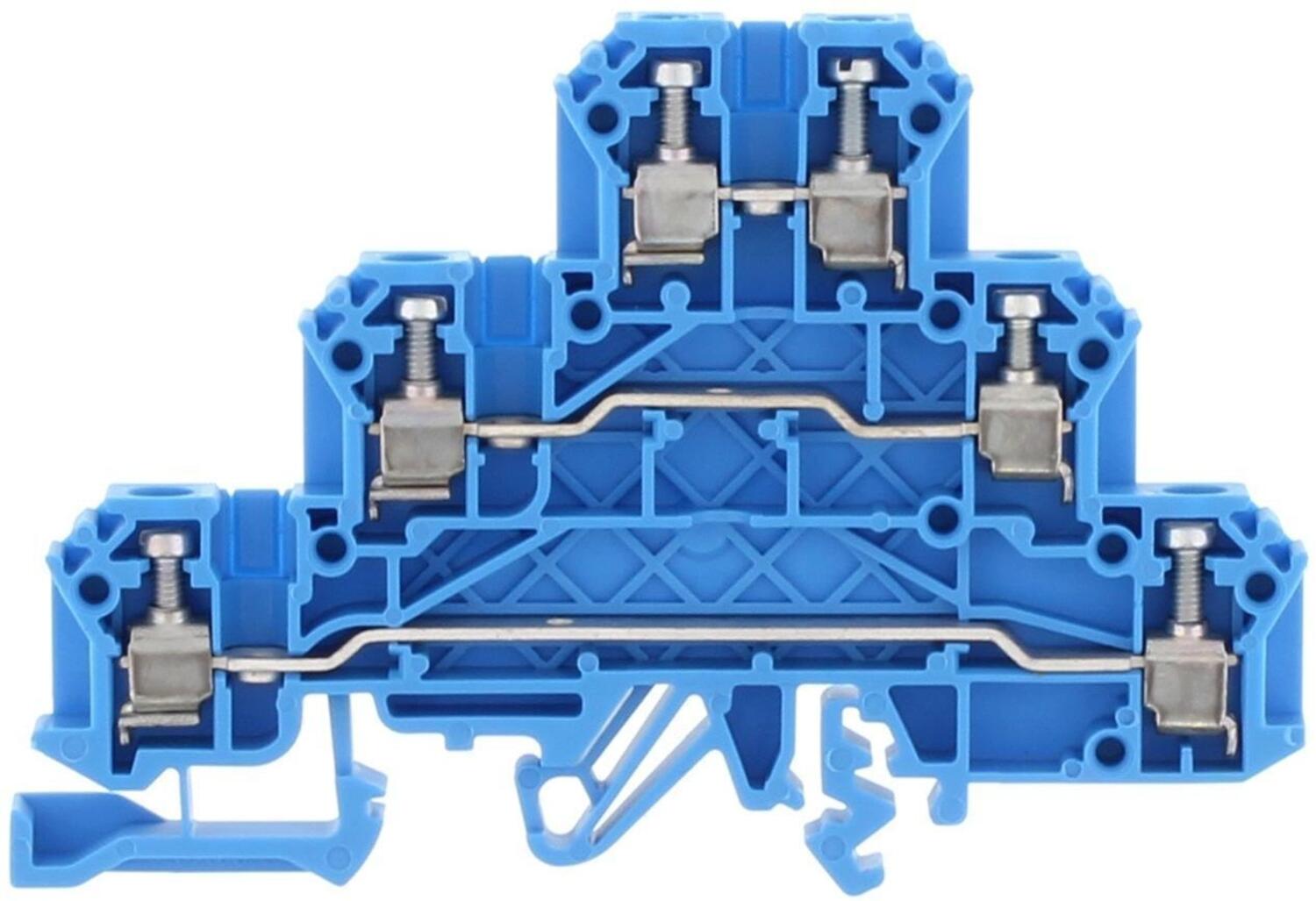

IKD 2,5 BU
Tuotenumero:
1261.5 Kopioitu!
2,5 mm²
Sininen
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
84,8 mm
5 mm
58,3 mm
62,8 mm
3 x 2
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,22 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Kytkentäpiste CONTA-CLIPiltä useilla liitännöillä ja kestävä rakenne teolliseen käyttöön

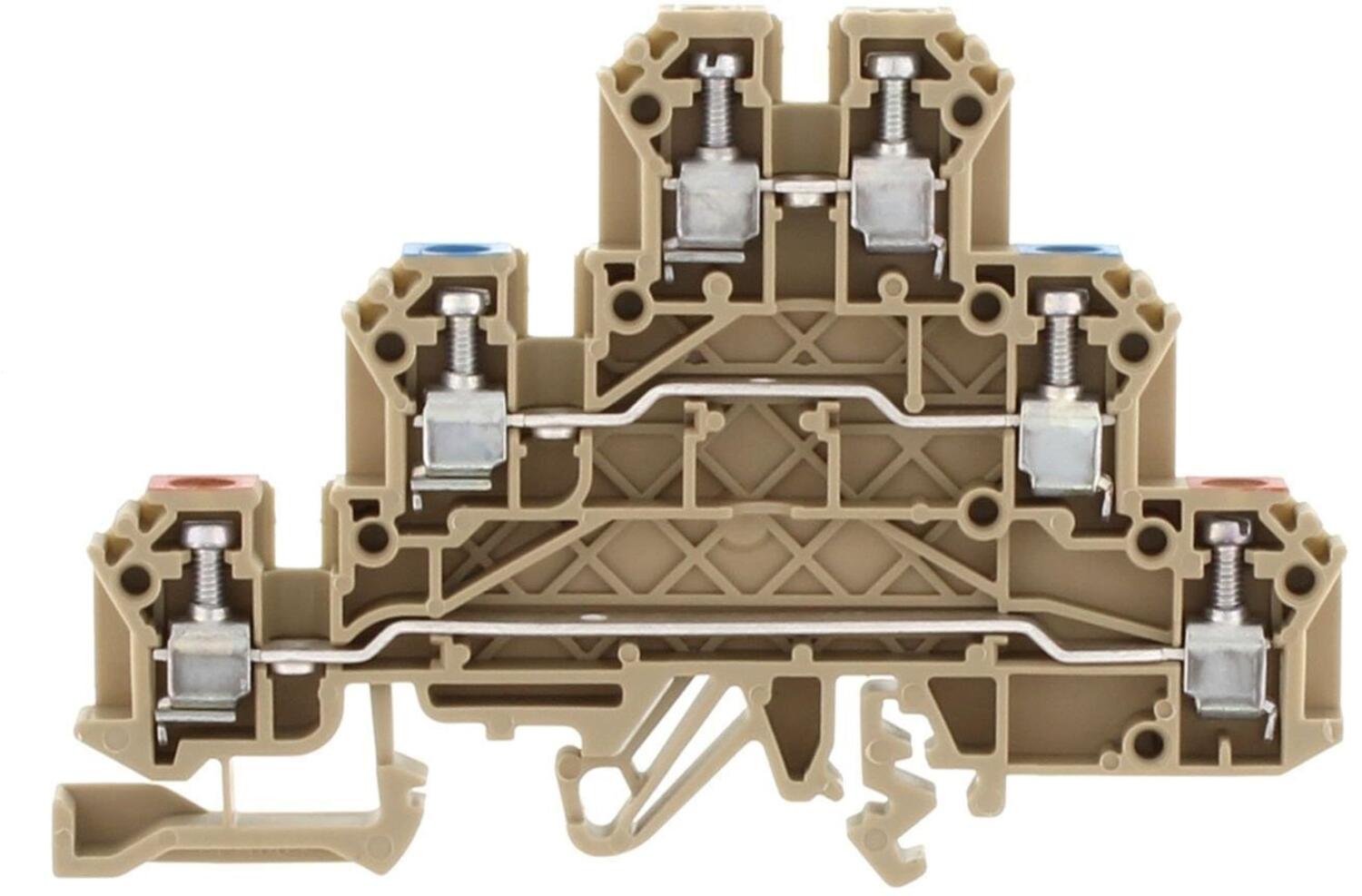

IKD 2,5/F BG
Tuotenumero:
1295.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
printed with colour
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,24 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
CONTA-CLIPin liittimellinen jakotukki, jossa on useita liitäntöjä ja vaaleanbeige muovirakenne.
IKD 2,5/F/Q BG
Tuotenumero:
2269.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
CSA, CSA US, KEMA KUR, EAC
with cross connection option
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
C22.2 No 158
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
17,18 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
CONTA-CLIPin liitospistoke, jossa on useita liitäntöjä ja keltainen pohja, ihanteellinen sähköasennuksiin.

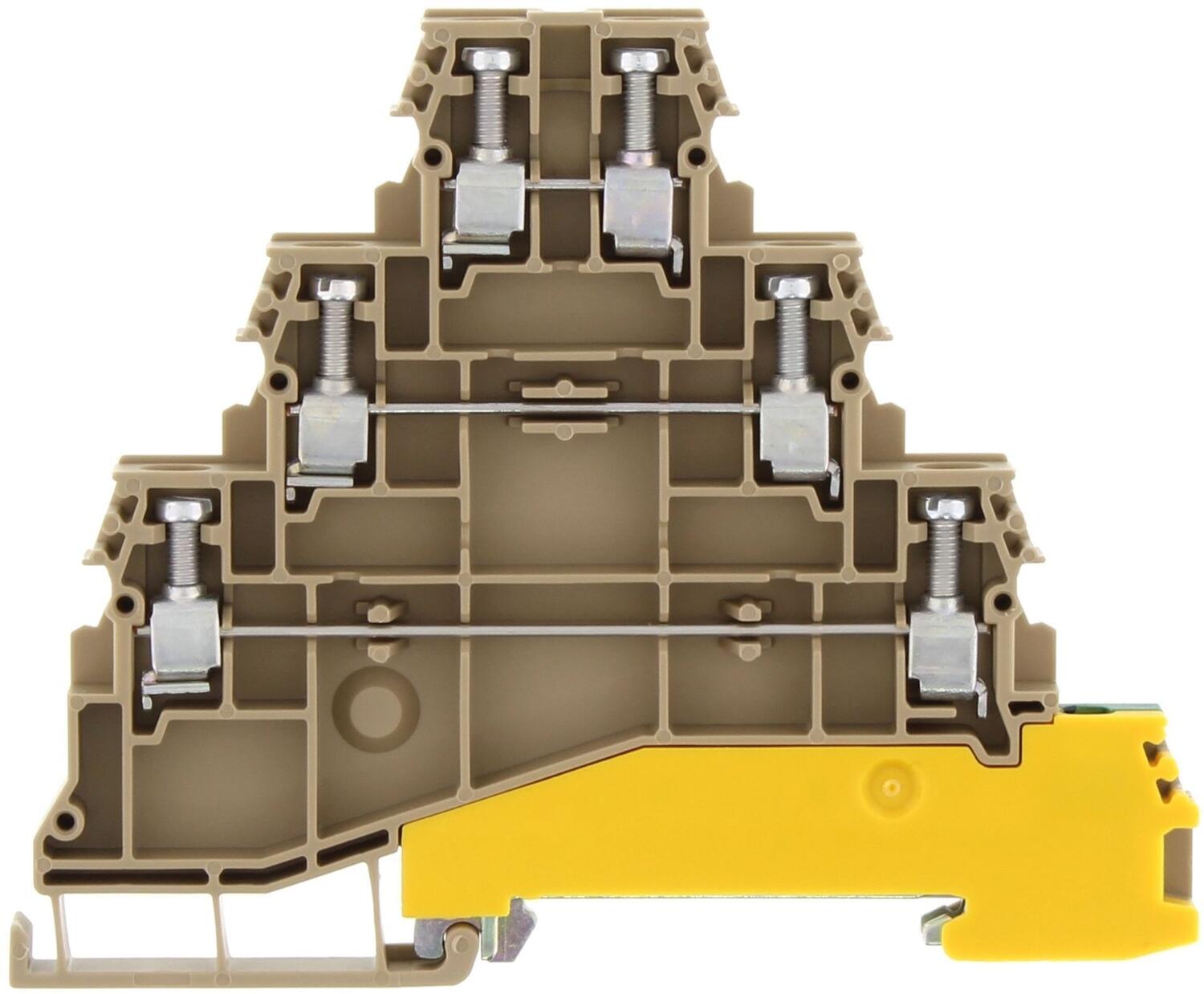

Mooottorinkytkentäliitin, VMAK 2,5 BG
Tuotenumero:
1425.2 Kopioitu!
2,5 mm²
Beige
400 V
24 A
TS 35/7,5
6 kV
III
3
CSA, CSA US, KEMA KUR, EAC
93,3 mm
6 mm
77 mm
3 x 2 + 1
3 kpl
A4
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
9 mm
M 2,5
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
10 A
C22.2 No 158
300 V
10 A
UL 1059
TR ZU 004/2011
EN 60947-7-1:2009
85369010
CZ
33,05 g
40 kpl
Ruuviliittimet, DIN-kiskoliittimet
Kytkentäliitin CONTA-CLIPiltä useilla liitännöillä ja punaisella merkkivalolla

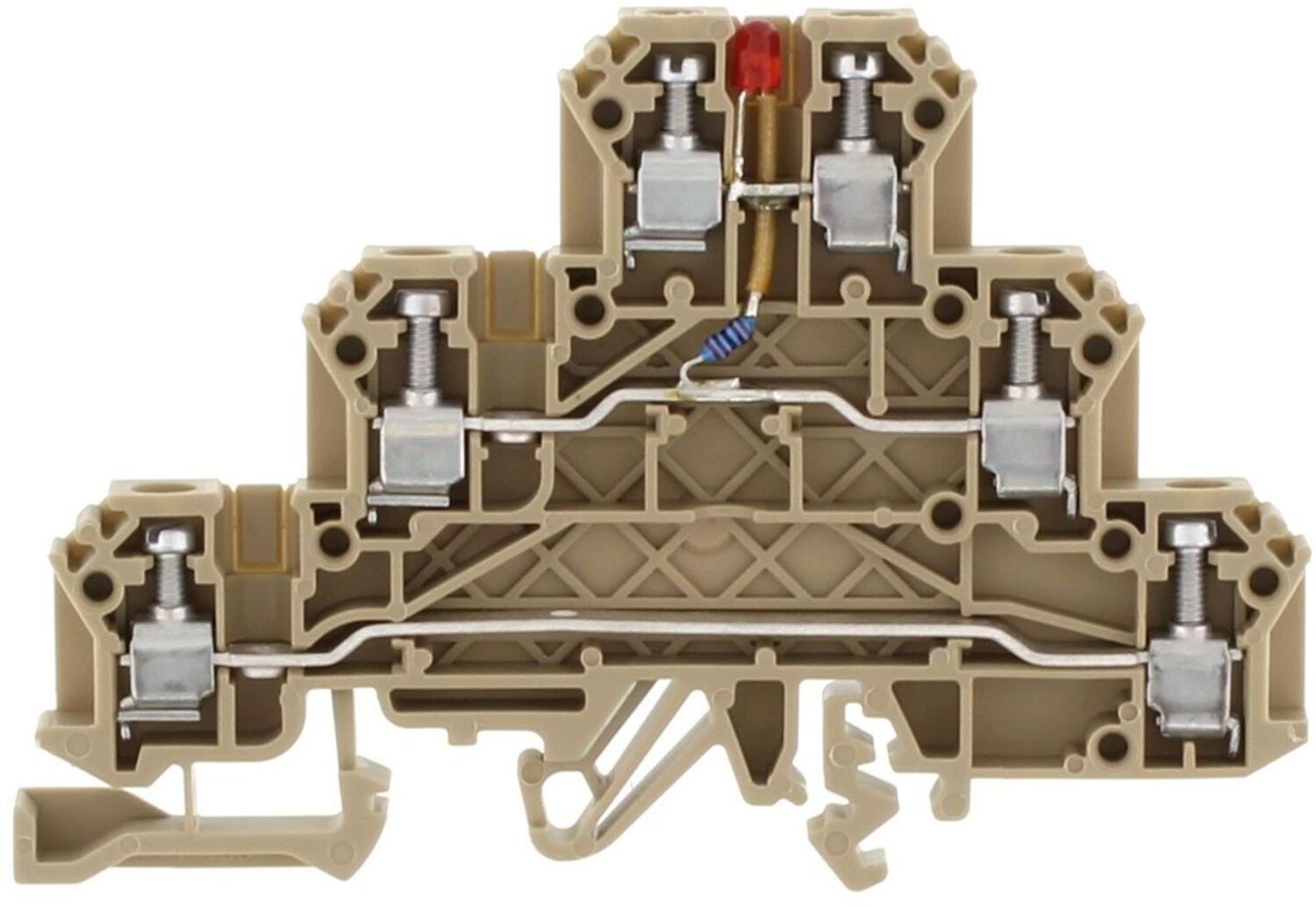

IKD 2,5 PNP/DC/LED(RD)/24V BG
Tuotenumero:
1283.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
with LED status display
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
17,54 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
CONTA-CLIPin liittimellinen liitin, jossa on useita liitäntöjä ja vihreä LED-indikaattori
IKD 2,5 PNP/DC/LED(GN)/24V BG
Tuotenumero:
1284.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
with LED status display
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
17,54 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
Kytkentäliitin CONTA-CLIPiltä useilla liitännöillä ja punaisella merkkivalolla

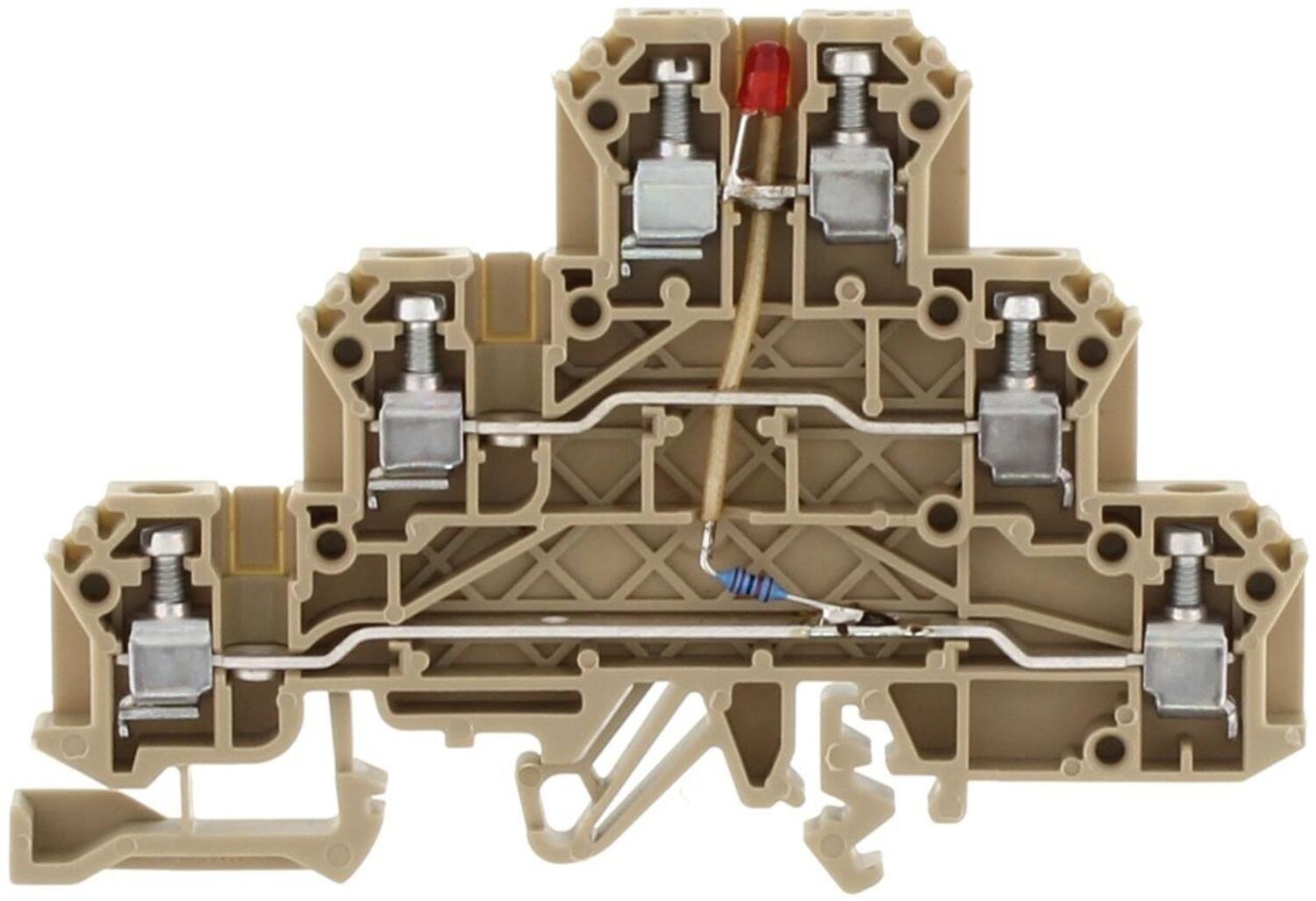

IKD 2,5 NPN/DC/LED(RD)/24V BG
Tuotenumero:
1289.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
with LED status display
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
17,54 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet
1425_2
IKD 2,5 NPN/DC/LED(GN)/24V BG
Tuotenumero:
1290.2 Kopioitu!
2,5 mm²
Beige
250 V
24 A
TS 35/7,5
4 kV
III
3
UL, CSA, CSA US, cUL, KEMA KUR, EAC
with LED status display
84,8 mm
5 mm
58,3 mm
62,8 mm
6
3 kpl
A3
3 kpl
0,2 mm²
4 mm²
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
22
14
7 mm
M 2,4
Uritettu
0,4
0,8
Polyamidi 6.6
UL94-V2
-40 °C
105 °C
300 V
20 A
UL 1059
C22.2 No 158
UL 1059
300 V
20 A
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
85369010
BG
17,54 g
50 kpl
Ruuviliittimet, DIN-kiskoliittimet

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Miro Ranki

Tuotepäällikkö

+358403412418
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
