CONTA-CLIP

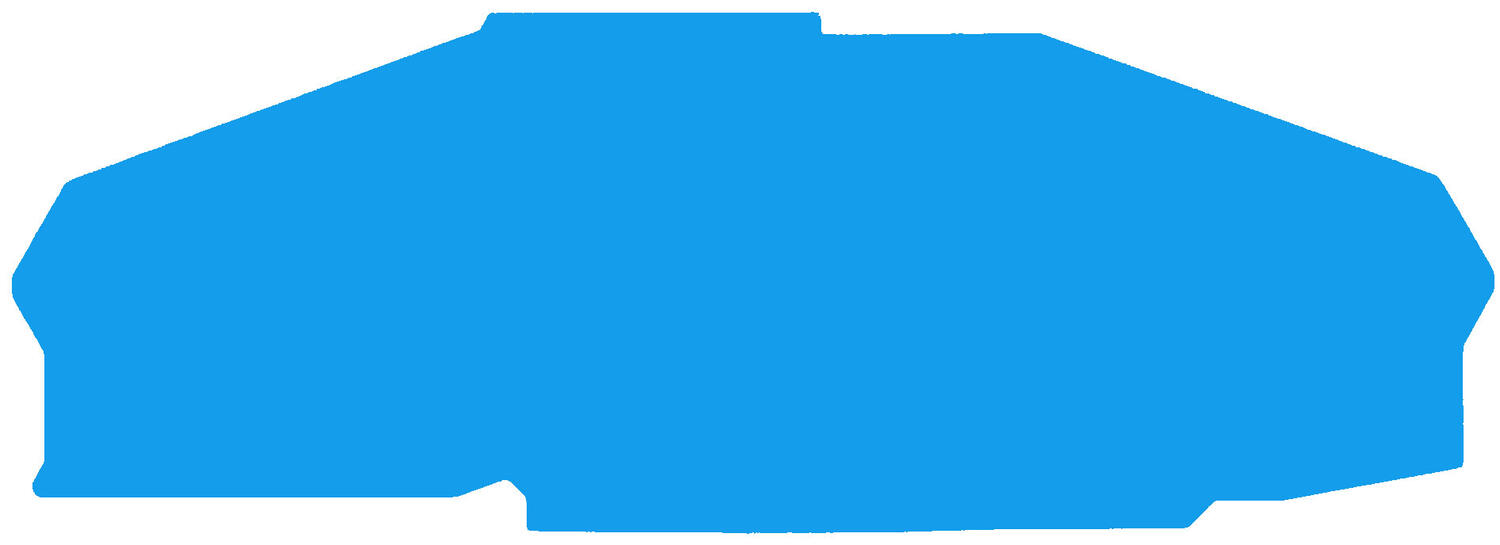

Päätylevyt jousiliittimille

ZAP, ZAPT, ZAPD, ZEH

Päätylevyt ZRK, ZSL, ZSRK, ZSLN, ZRKD, ZSLD, ZIKD, ZTRK, ZVMAK, ZIZA, ZMP -liittimille



Päätylevyt asennetaan yleensä riviliitinkiskojen päähän tai kun pienempää liitintä käytetään suuremman vieressä. Tämä varmistaa kosketussuojauksen ja asennuksen turvallisuuden. Päätylevyjen ulkomitat vastaavat liittimien mittoja. Värikoodatut päätylevy voidaan käyttää piirien tai eri jännitetasojen merkitsemiseen. Päätylevyjen käyttö kasvattaa ilmavälejä ja eristysetäisyyksiä, mikä puolestaan vaikuttaa nimellisjännitteeseen.



Lue lisää
  • Päätylevyt eri jousiliitinmalleihin
  • Päätylevyt anturi- ja toimilaiteliittimille
  • Liittimiä vastaavat värit

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Väri Beige
Materiaali Polyamidi 6.6
Max. käyttölämpötila 105 °C
Min. käyttölämpötila -40 °C
Paloluokka UL94-V2

Mitat
Pituus 59 mm
Leveys 2 mm
Korkeus 30,8 mm
Tullitariffi 85369010
Pakkauskoko 50 kpl
Paino 2,4 g
Alkuperämaa DE

Tiedostot

Tuotekuvaus

Päätylevyt ZRK, ZSL, ZSRK, ZSLN, ZRKD, ZSLD, ZIKD, ZTRK, ZVMAK, ZIZA, ZMP -liittimille



Päätylevyt asennetaan yleensä riviliitinkiskojen päähän tai kun pienempää liitintä käytetään suuremman vieressä. Tämä varmistaa kosketussuojauksen ja asennuksen turvallisuuden. Päätylevyjen ulkomitat vastaavat liittimien mittoja. Värikoodatut päätylevy voidaan käyttää piirien tai eri jännitetasojen merkitsemiseen. Päätylevyjen käyttö kasvattaa ilmavälejä ja eristysetäisyyksiä, mikä puolestaan vaikuttaa nimellisjännitteeseen.



Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Teltonika mobiilireitittimet
Tuoteuutiset

Teltonikan mobiilireitittimet nyt osana tuotevalikoimaamme

Teltonika 4G- ja 5G-mobiilireitittimet tarjoavat luotettavat ja nopeat yhteydet teollisuuden ja IoT-ratkaisujen tarpeisiin.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen
Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Chrome II teholähteet
Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Vety, tulevaisuuden energialähde
Tuki

Vety - tulevaisuuden energialähde

Vety, tuo maailmankaikkeuden yleisin alkuaine, on noussut yhdeksi tulevaisuuden lupaavimmista energiamuodoista. Vaikka sen potentiaali on tunnustettu jo vuosikymmeniä, viimeaikaiset teknologiset edistysaskeleet ja kasvavat ympäristövaatimukset ovat nostaneet vedyn maailmanlaajuisen energiamurroksen ytimeen. Mutta mikä tekee vedystä niin erityisen ja miten se voi edistää kestävää tulevaisuutta?

Suosikit Tilausnumero: Väri Materiaali Max. käyttölämpötila Min. käyttölämpötila Paloluokka Pituus Leveys Korkeus Tullitariffi Pakkauskoko Paino Alkuperämaa Hinta

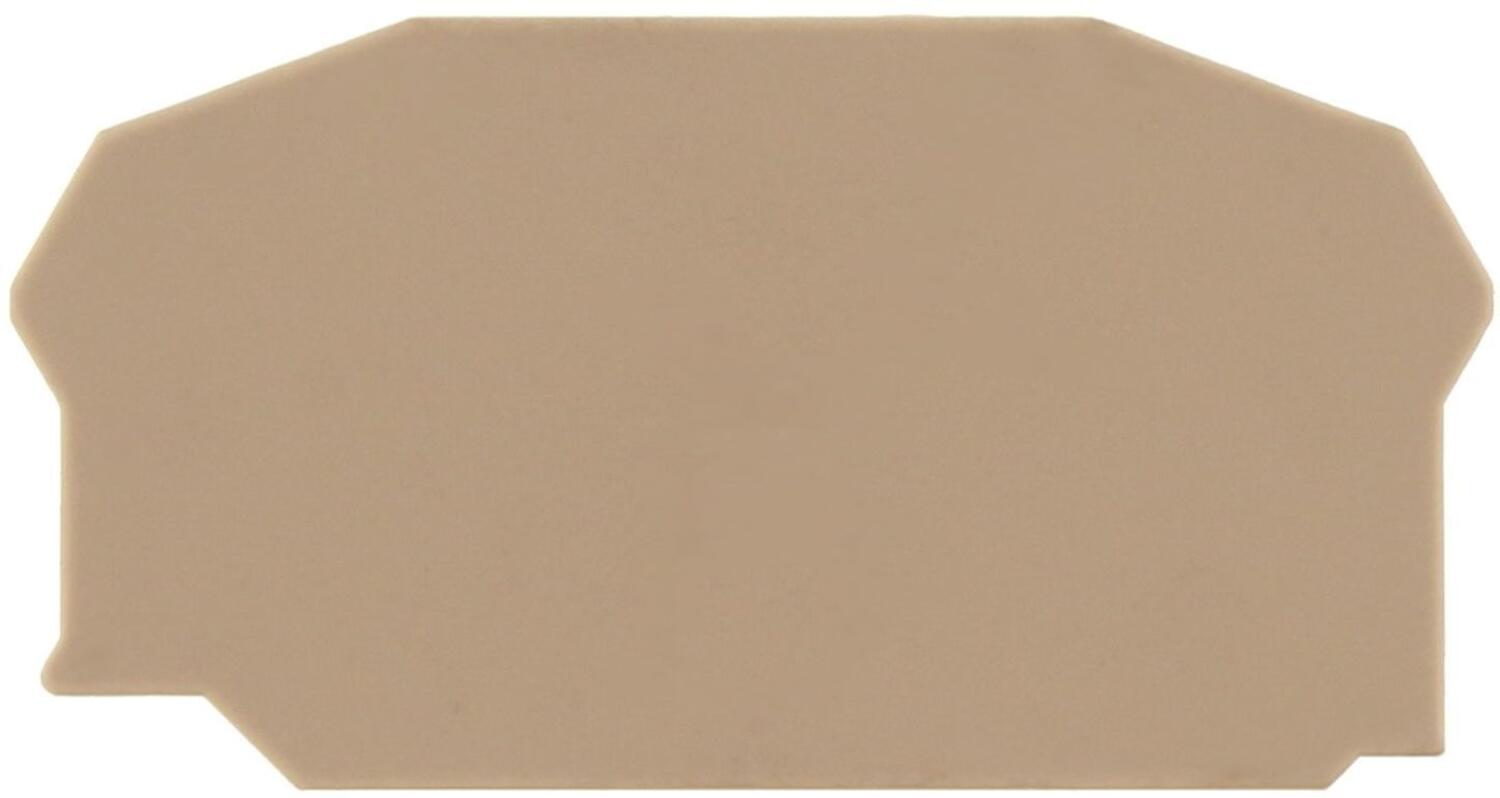

Päätylevy, ZAP 2,5/2A BG
Tuotenumero:
3700.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
59 mm
2 mm
30,8 mm
85369010
50 kpl
2,4 g
DE

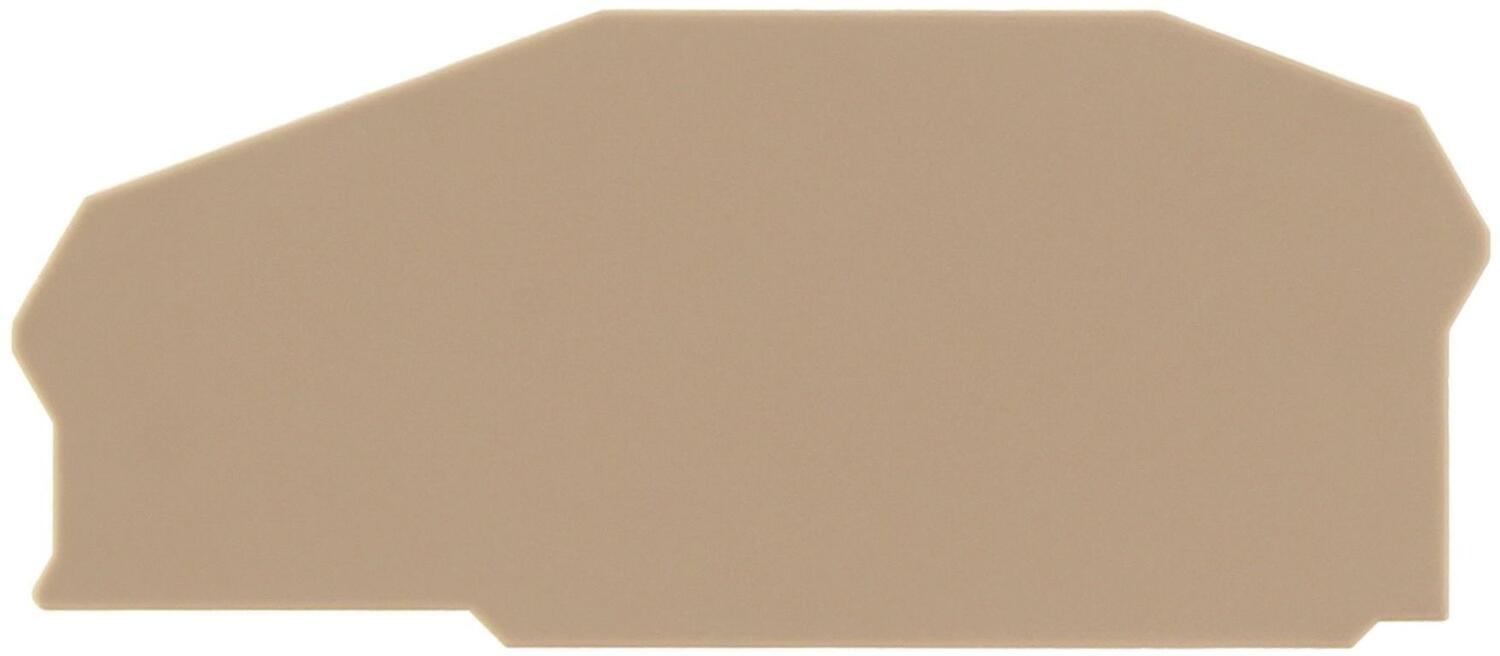

Päätylevy, ZAP 2,5/3A BG
Tuotenumero:
3701.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
71,3 mm
2 mm
30,8 mm
85369010
50 kpl
2,6 g
DE
Päätylevy, ZAP 2,5/4A BG
Tuotenumero:
3702.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
30,8 mm
85369010
50 kpl
3 g
DE
Päätylevy, ZAP 2,5/2A BU
Tuotenumero:
3700.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
59 mm
2 mm
30,8 mm
85369010
50 kpl
2,4 g
DE
Tuotenumero:
3701.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
71,3 mm
2 mm
30,8 mm
85369010
50 kpl
2,6 g
DE

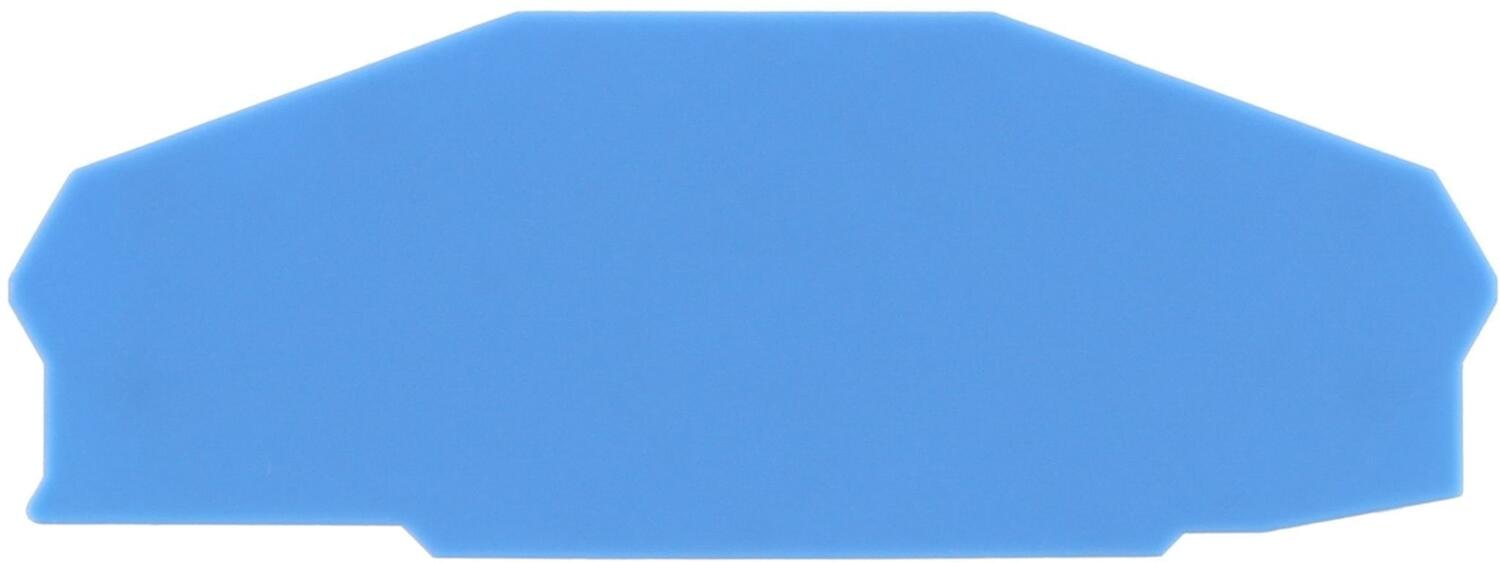

Päätylevy, ZAP 2,5/4A BU
Tuotenumero:
3702.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
30,8 mm
85369010
50 kpl
3 g
DE

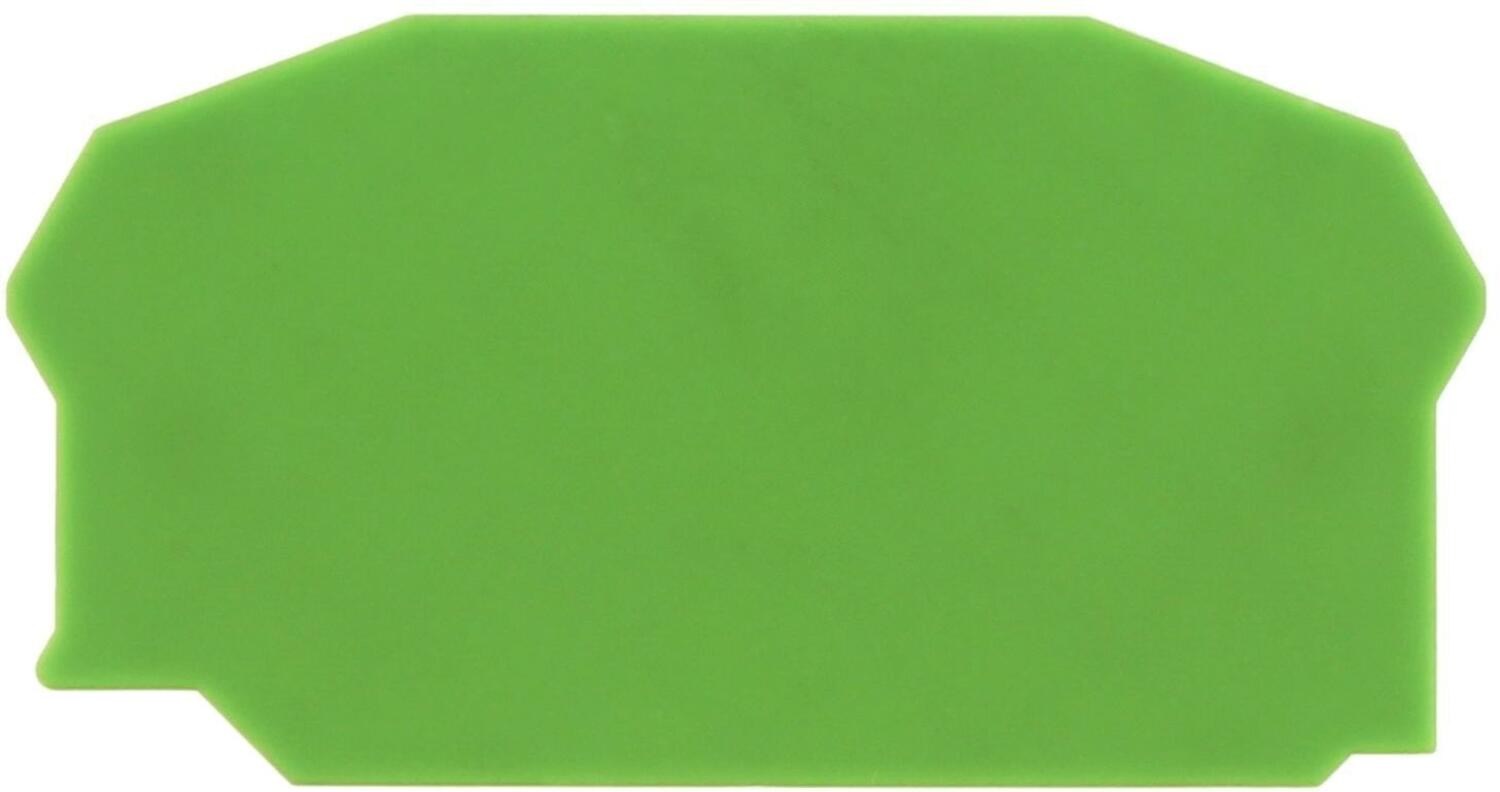

Päätylevy, ZAP 2,5/2A GN
Tuotenumero:
3700.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
59 mm
2 mm
30,8 mm
85369010
50 kpl
2,4 g
DE
Tuotenumero:
3701.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
71,3 mm
2 mm
30,8 mm
85369010
50 kpl
2,6 g
DE
Tuotenumero:
3702.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
30,8 mm
85369010
50 kpl
3 g
DE

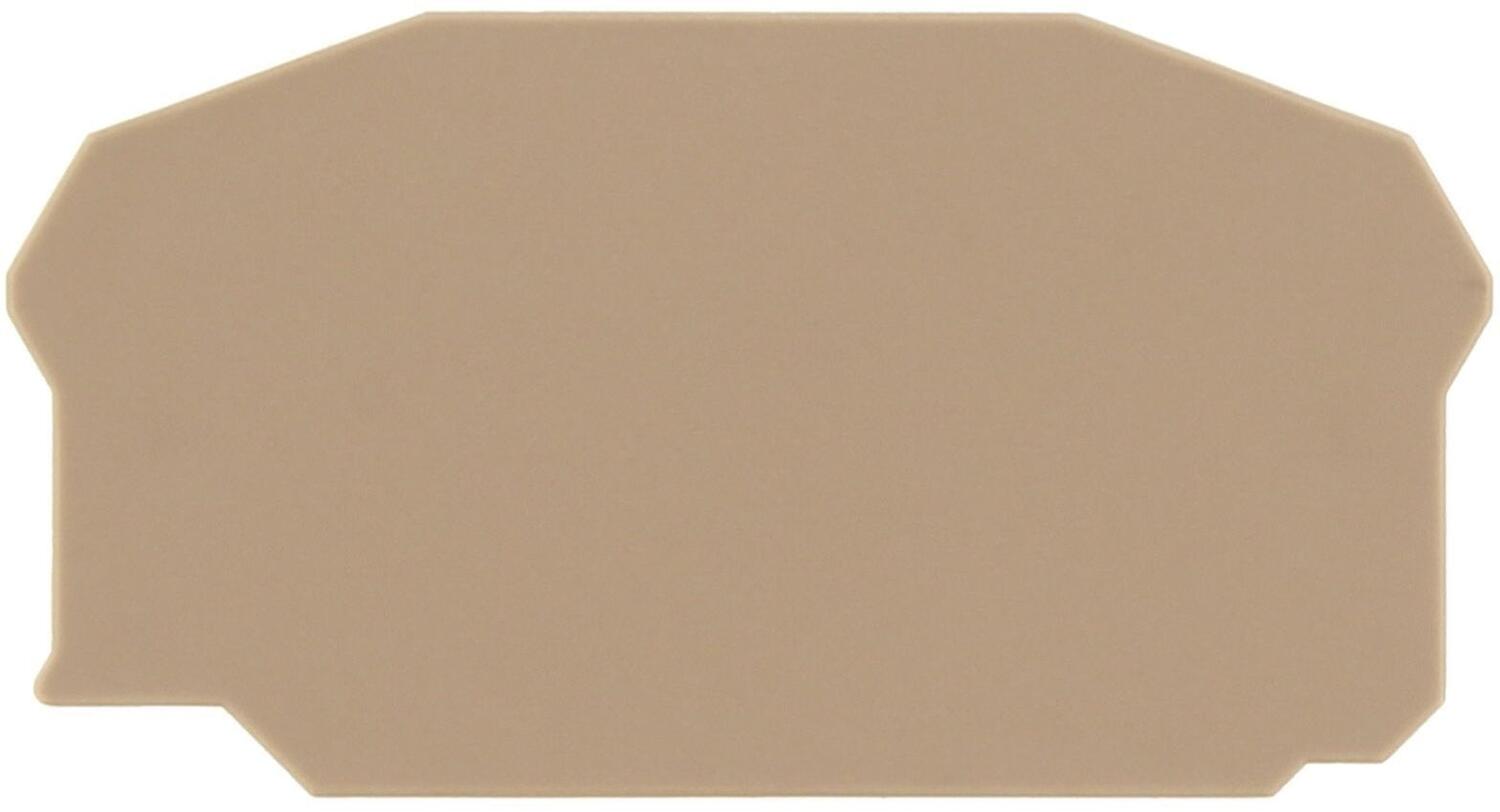

Päätylevy, ZAP 4/2A BG
Tuotenumero:
3703.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
64 mm
2 mm
33,9 mm
85369010
50 kpl
2,6 g
DE
Tuotenumero:
3704.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
78,5 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE

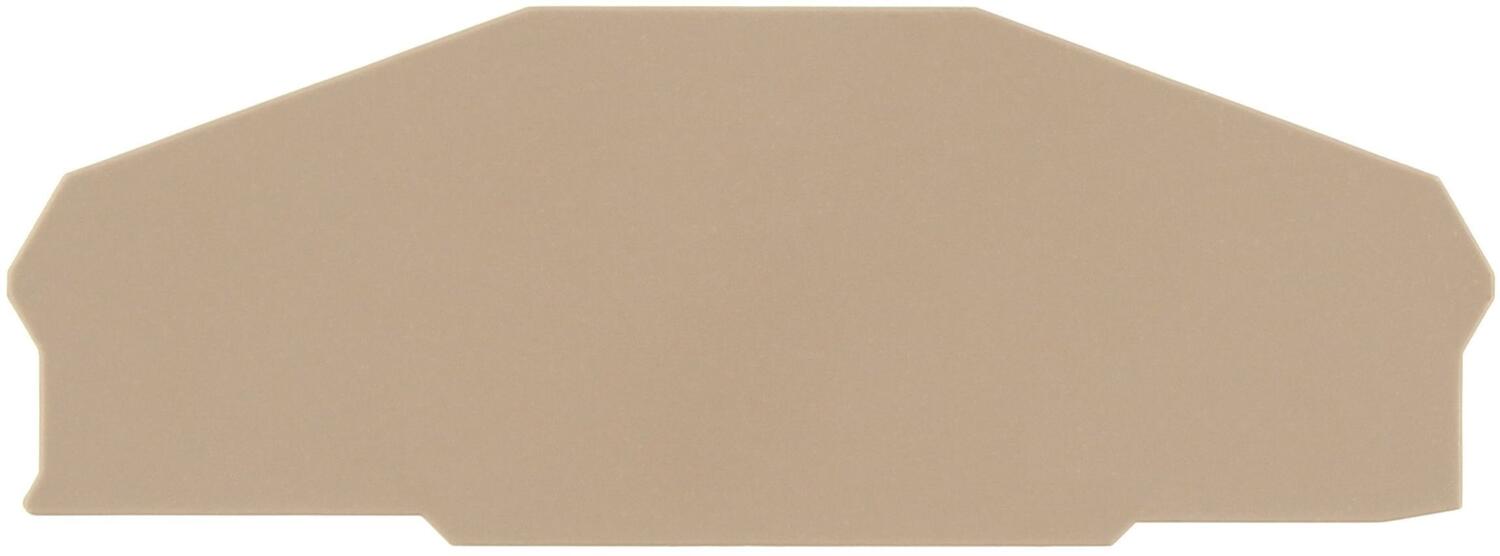

Päätylevy, ZAP 4/4A BG
Tuotenumero:
3705.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
93 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE

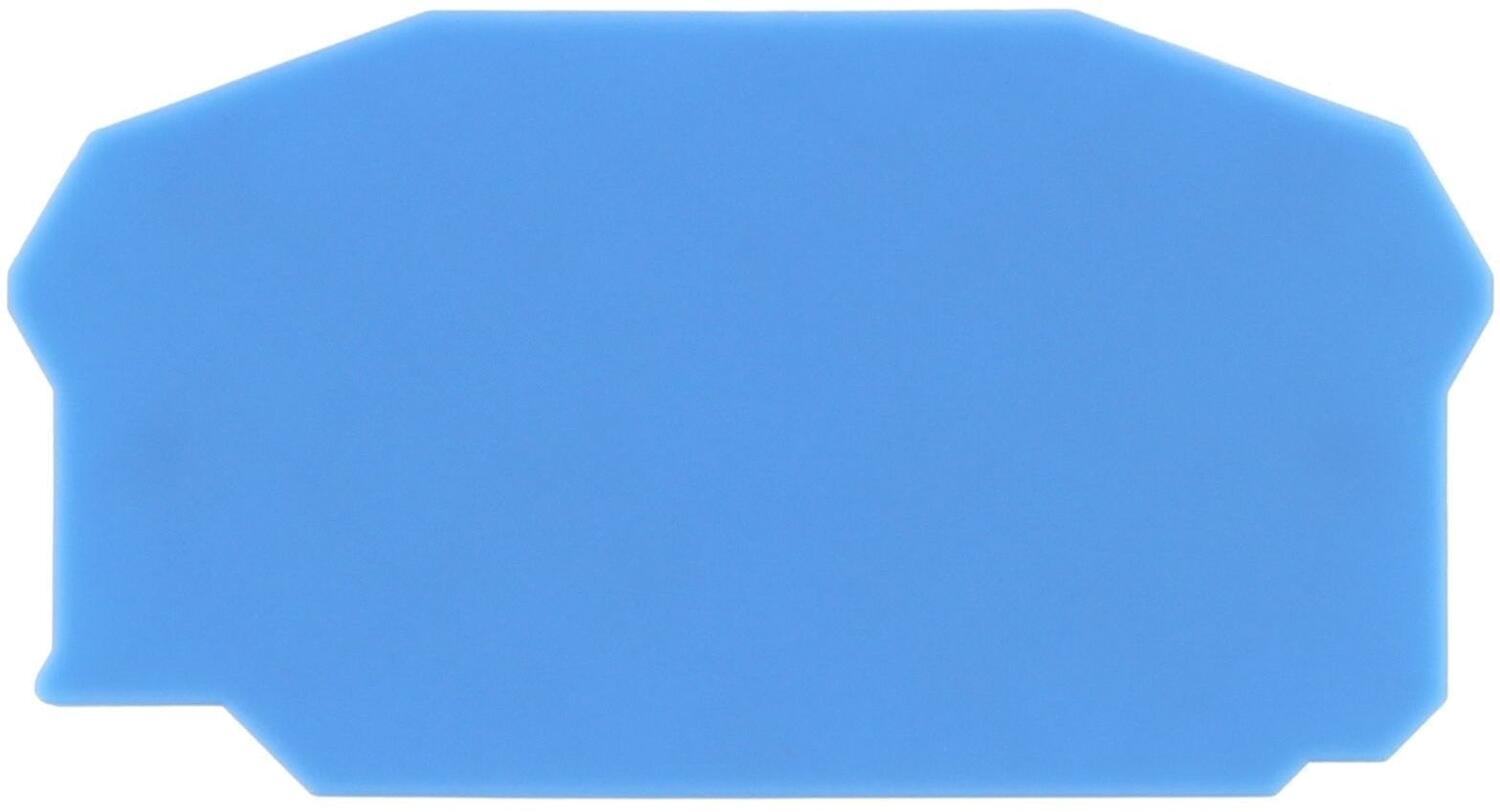

Tuotenumero:
3703.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
64 mm
2 mm
33,9 mm
85369010
50 kpl
2,6 g
DE

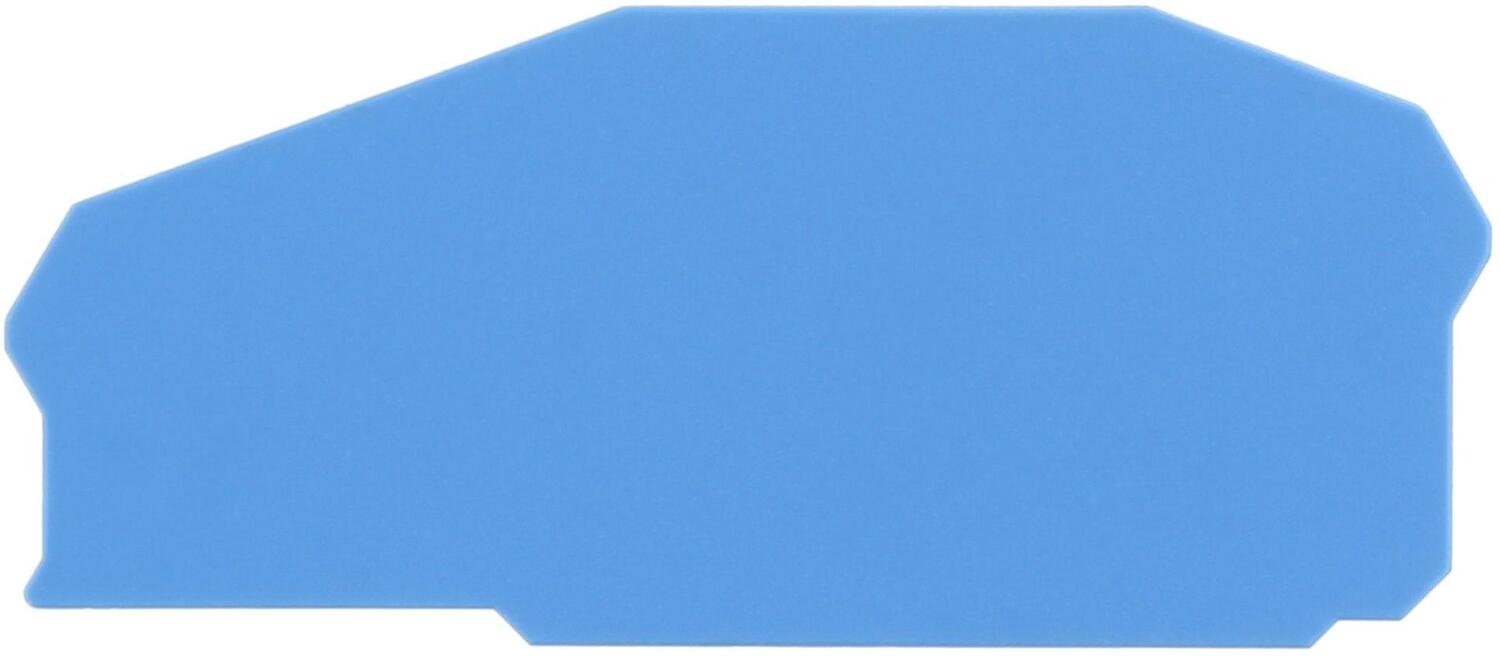

Tuotenumero:
3704.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
78,5 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE
Tuotenumero:
3705.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
93 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE
Tuotenumero:
3703.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
64 mm
2 mm
33,9 mm
85369010
50 kpl
2,6 g
DE

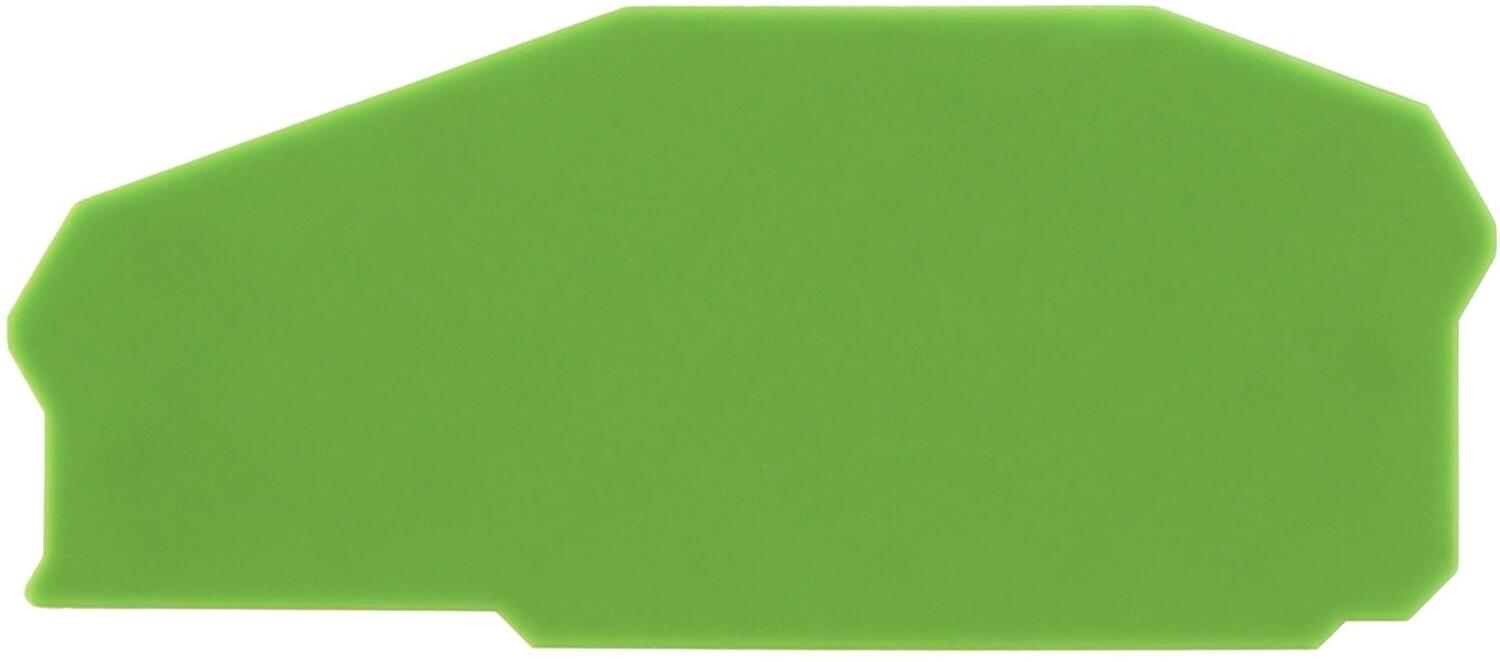

Tuotenumero:
3704.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
78,5 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE
Tuotenumero:
3705.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
93 mm
2 mm
33,9 mm
85369010
50 kpl
2,4 g
DE
Päätylevy, ZAP 6/2A BG
Tuotenumero:
3760.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
65 mm
2 mm
40 mm
85369010
20 kpl
3,8 g
DE
Päätylevy, ZAP 6/2A BU
Tuotenumero:
3760.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
65 mm
2 mm
40 mm
85369010
20 kpl
3,8 g
DE

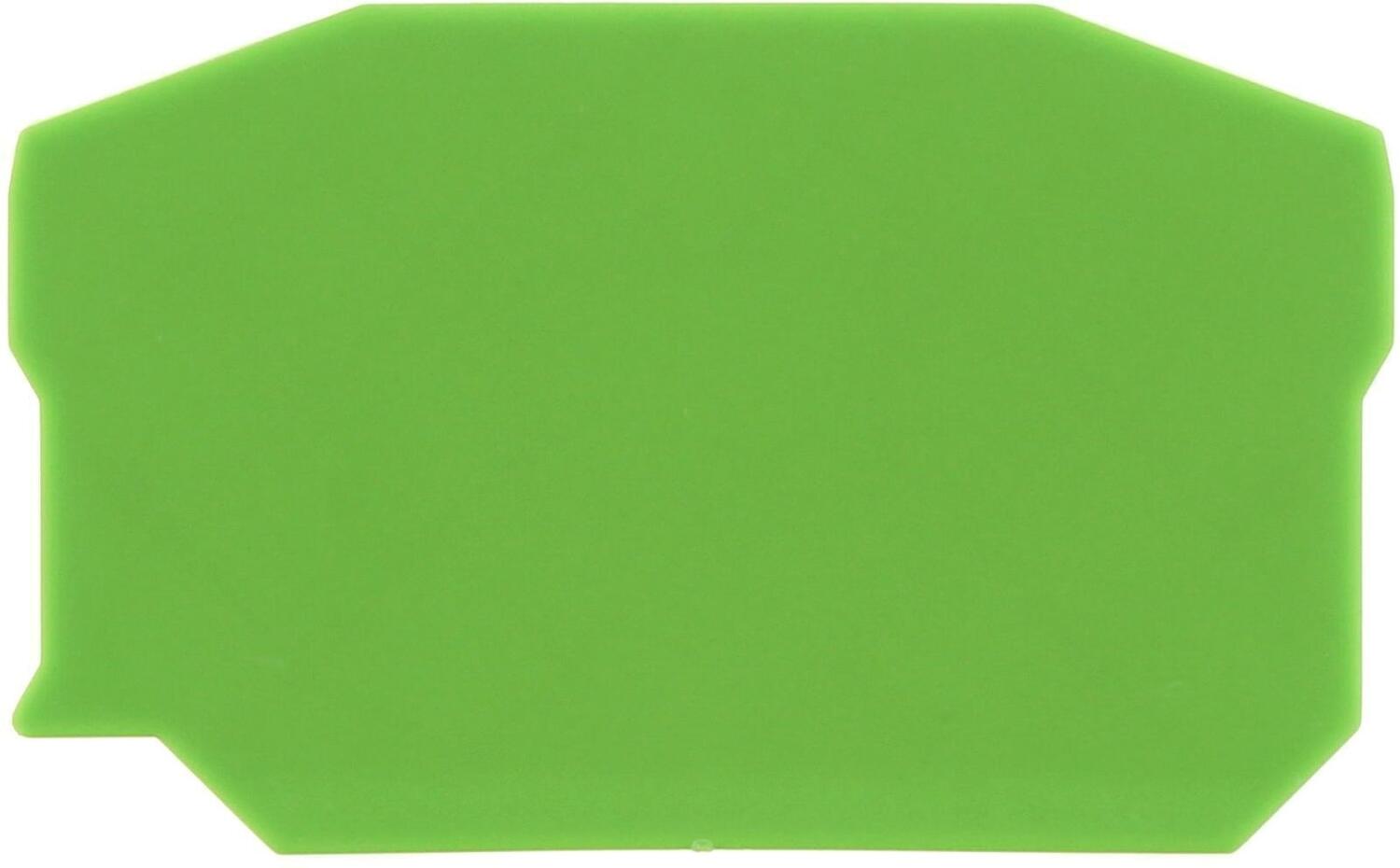

Tuotenumero:
3760.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
65 mm
2 mm
40 mm
85369010
20 kpl
3,8 g
DE

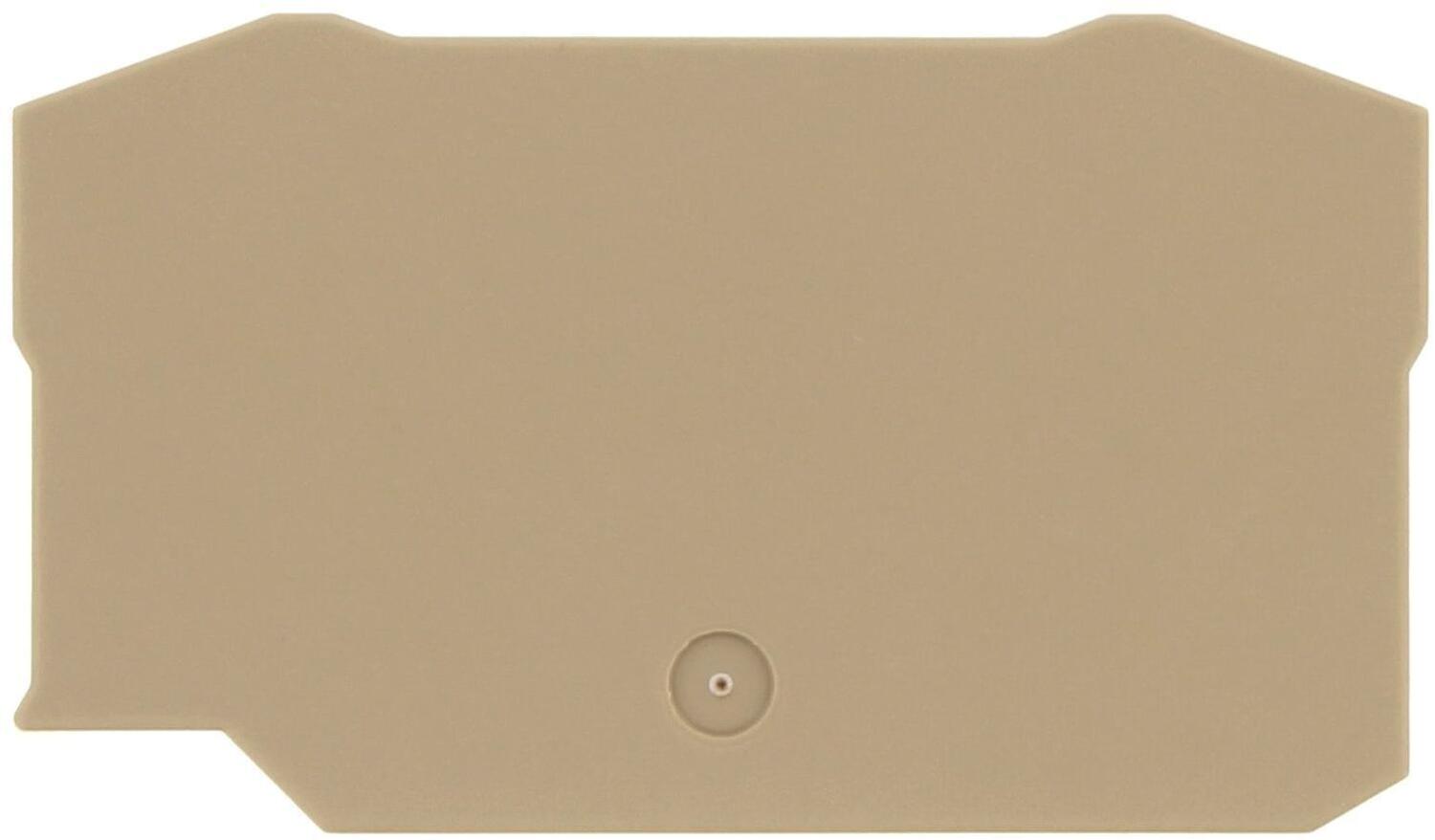

Päätylevy, ZAP 10/2A BG
Tuotenumero:
3788.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
73,5 mm
2 mm
42,7 mm
85369010
20 kpl
4 g
DE
Tuotenumero:
3788.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
73,5 mm
2 mm
42,7 mm
85369010
20 kpl
4 g
DE
Päätylevy, ZAP 10/2A GN
Tuotenumero:
3788.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
73,5 mm
2 mm
42,7 mm
85369010
20 kpl
4 g
DE

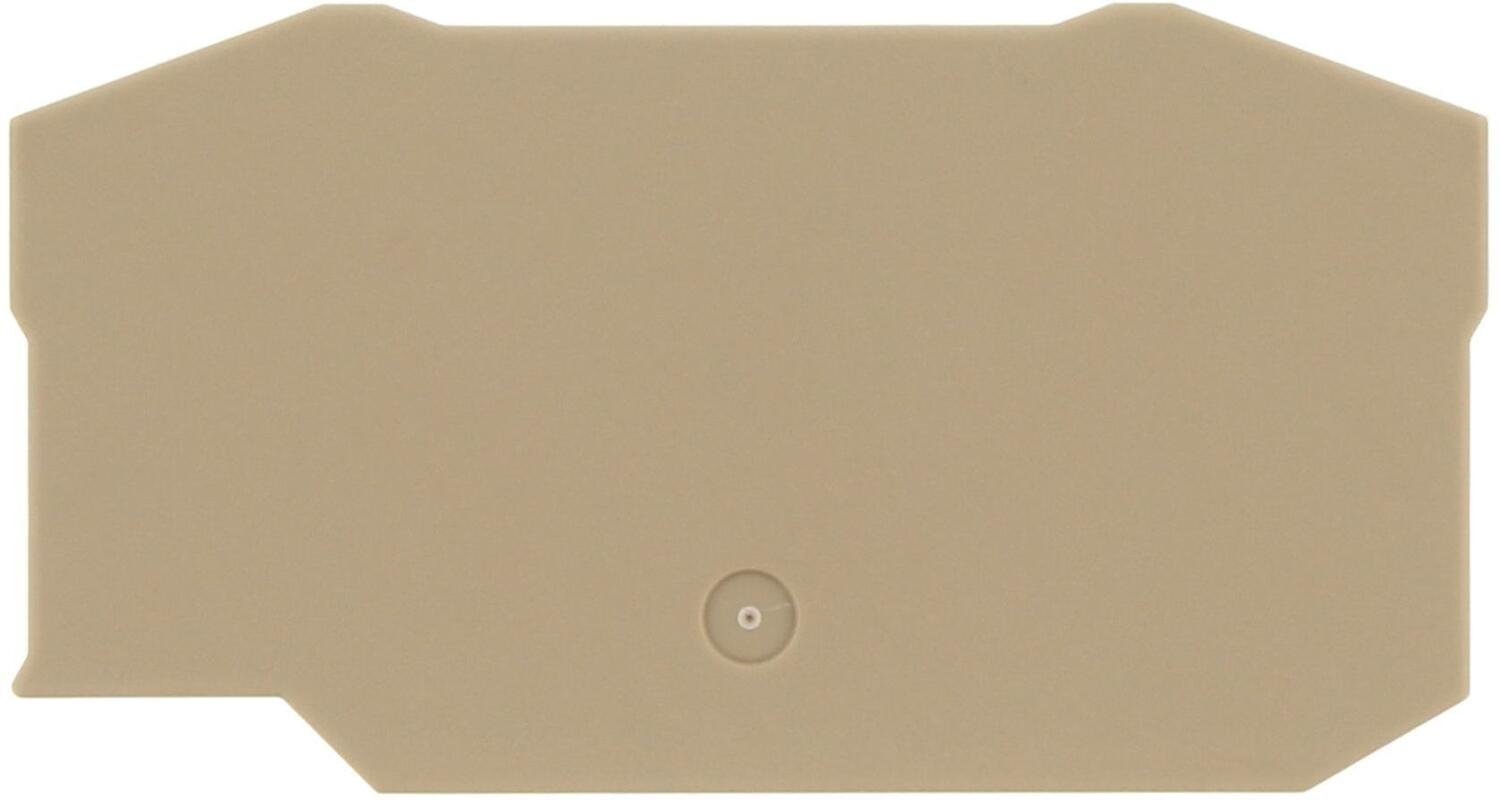

Päätylevy, ZAP 16/2A BG
Tuotenumero:
3799.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
81,5 mm
2 mm
43,7 mm
85369010
20 kpl
4,4 g
DE

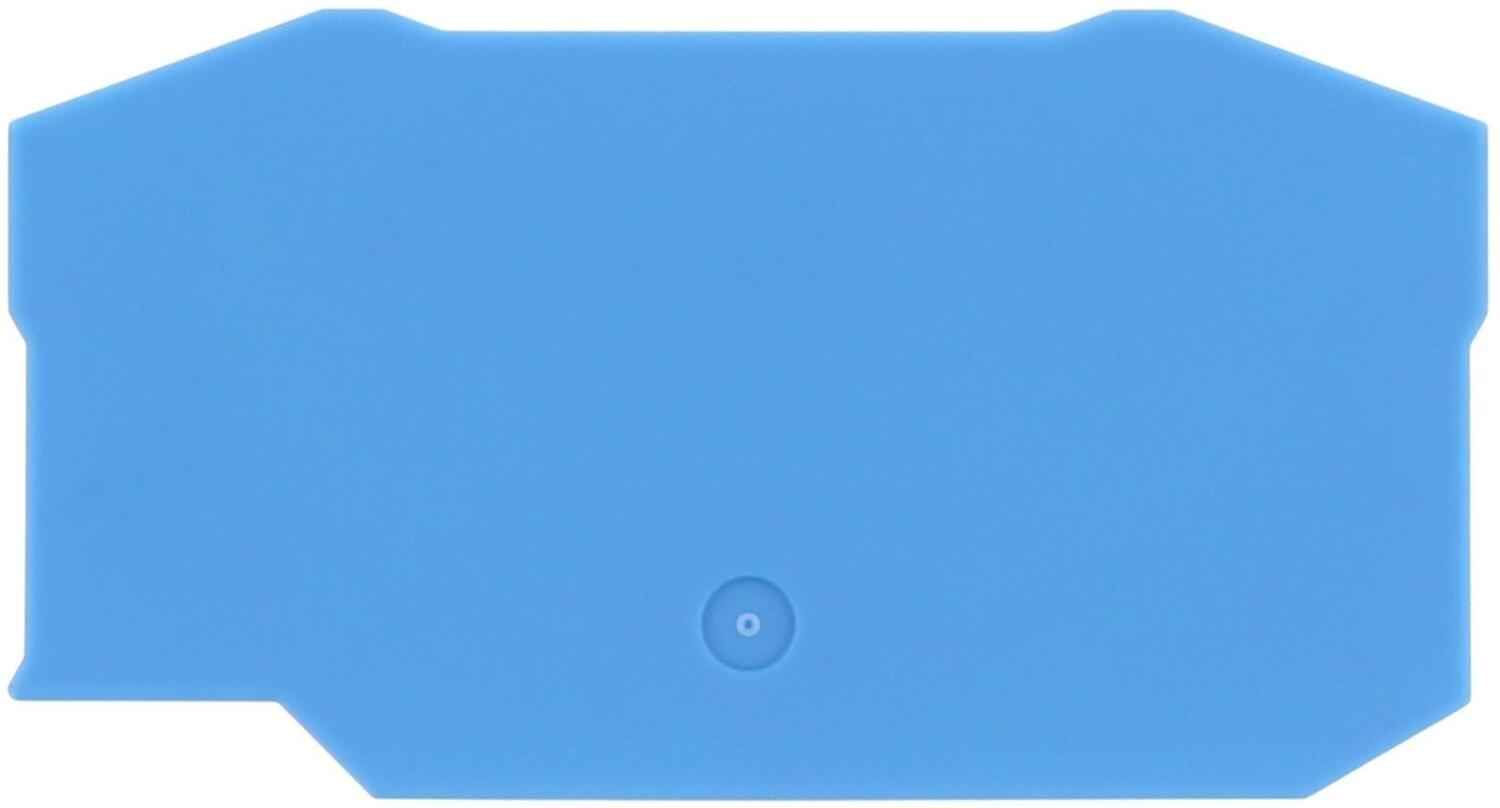

Tuotenumero:
3799.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
81,5 mm
2 mm
43,7 mm
85369010
20 kpl
4,4 g
DE

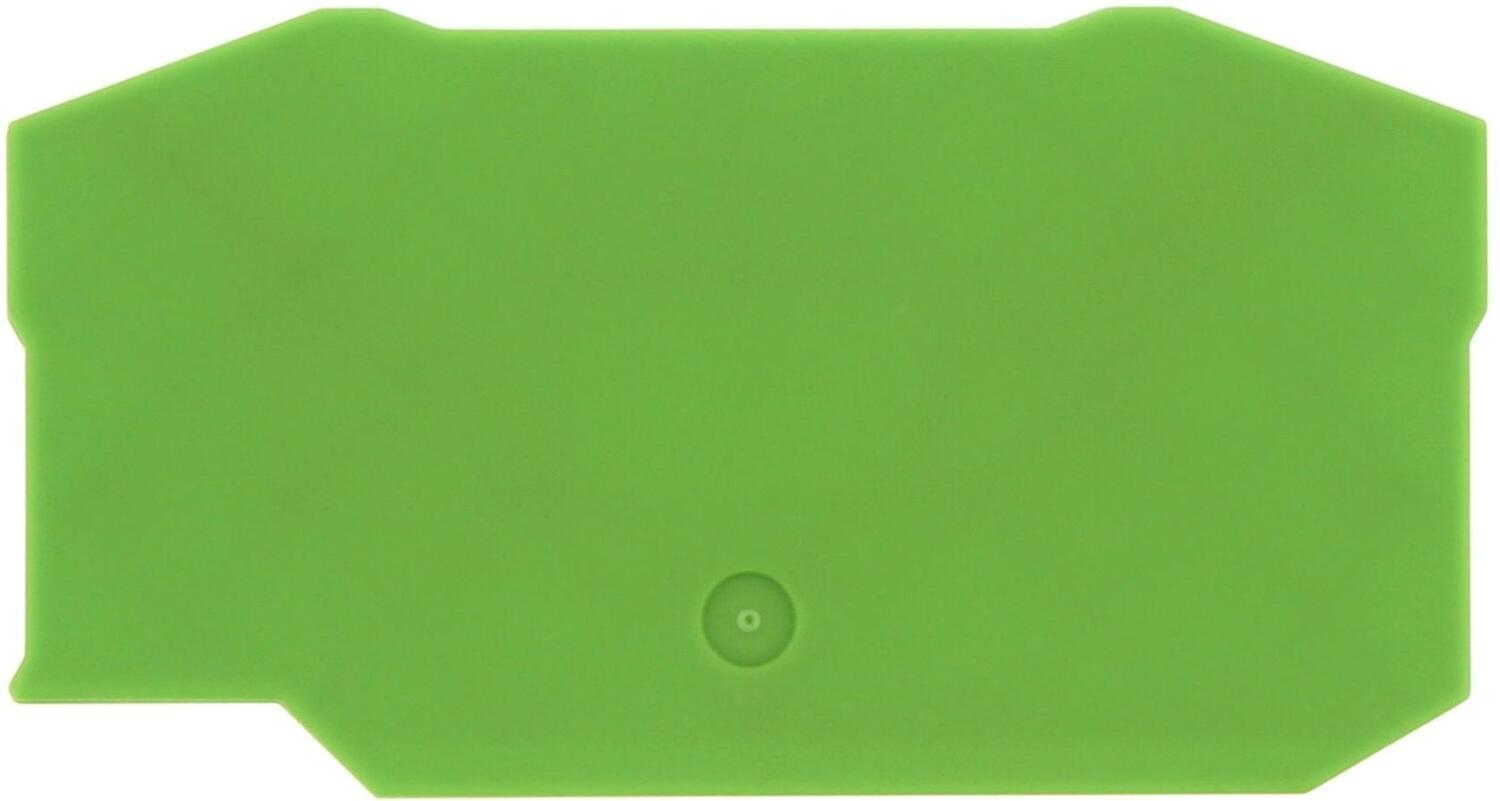

Päätylevy, ZAP 16/2A GN
Tuotenumero:
3799.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
81,5 mm
2 mm
43,7 mm
85369010
20 kpl
4,4 g
DE

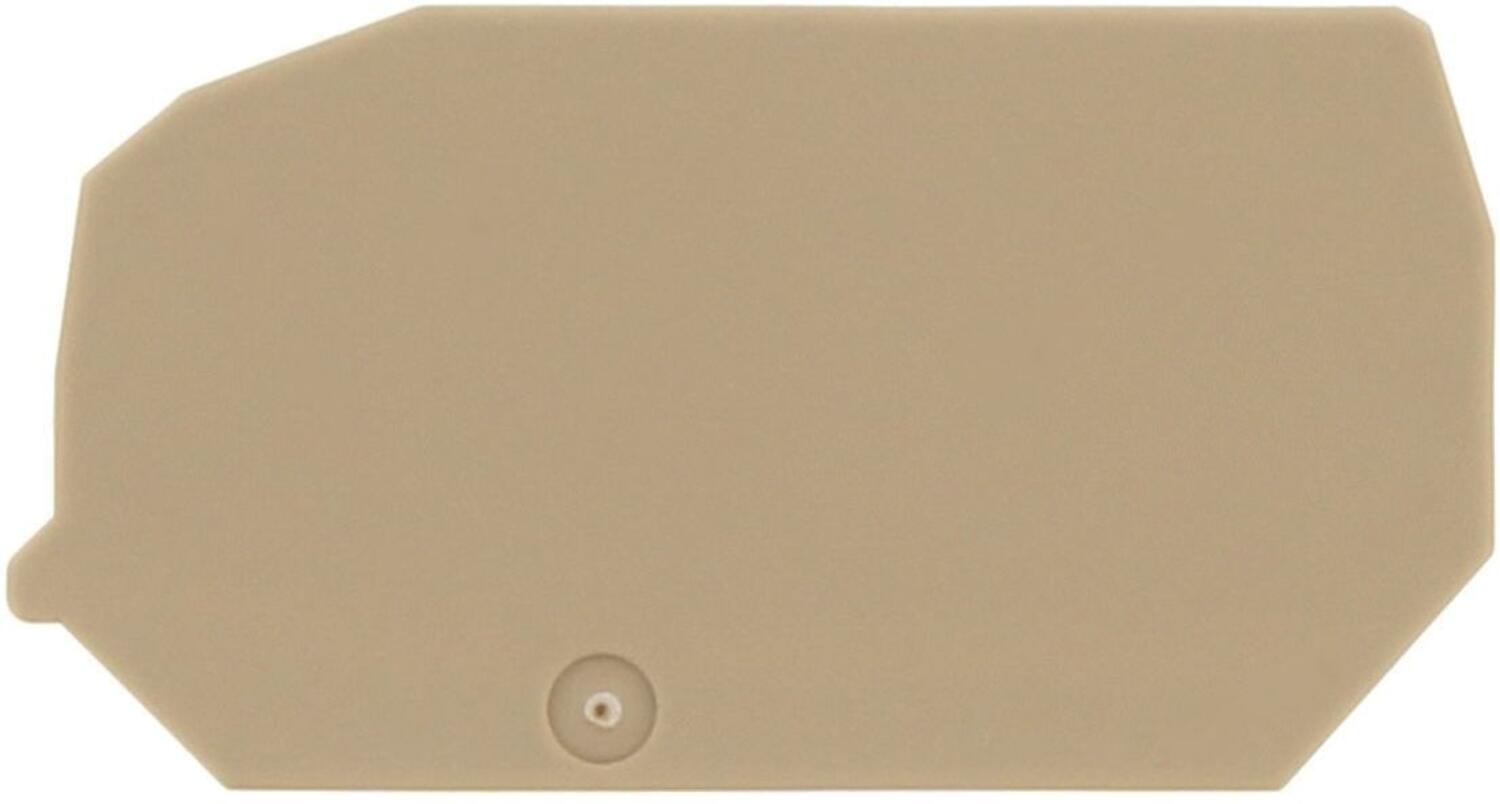

Päätylevy, ZAP SR 3A/35 BG
Tuotenumero:
3795.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
54,2 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,9 g
DE
Päätylevy, ZAP SR BG
Tuotenumero:
3757.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
1,5 mm
287 mm
85369010
50 kpl
1,8 g
DE

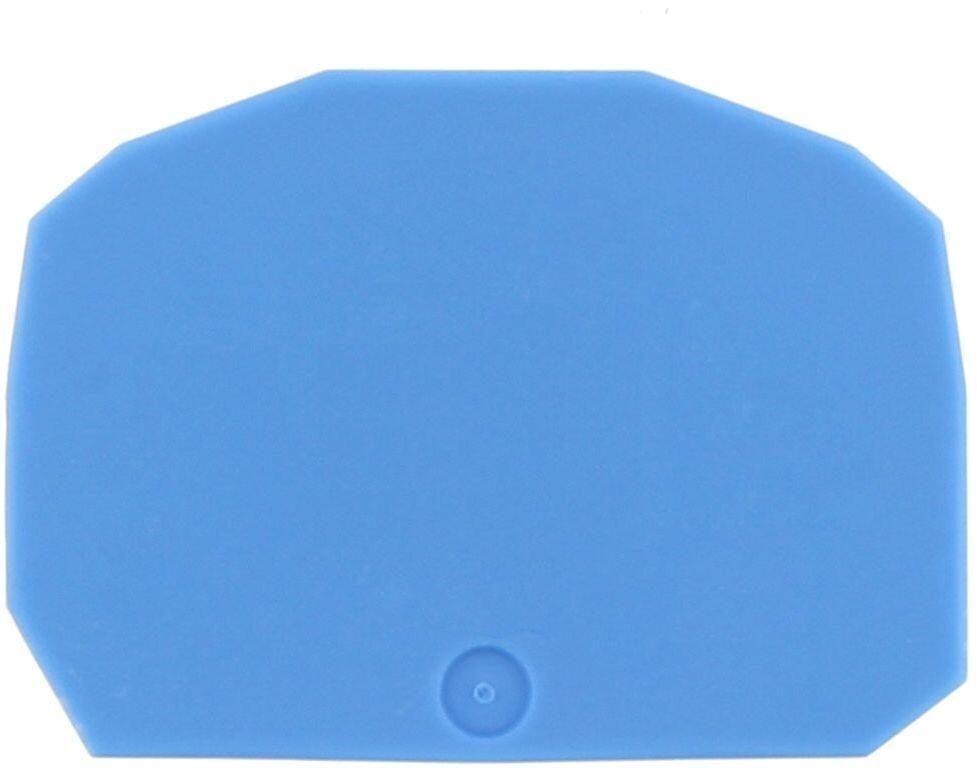

Tuotenumero:
3757.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
1,5 mm
287 mm
85369010
50 kpl
1,8 g
DE

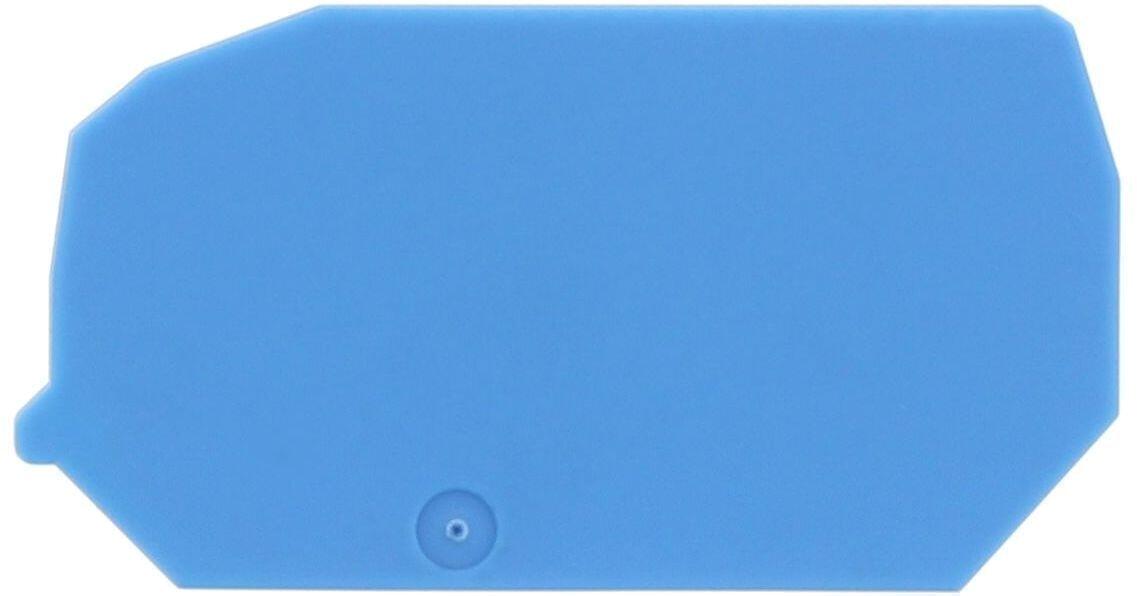

Tuotenumero:
3795.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
54,2 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,9 g
DE
Tuotenumero:
3795.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
54,2 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,9 g
DE

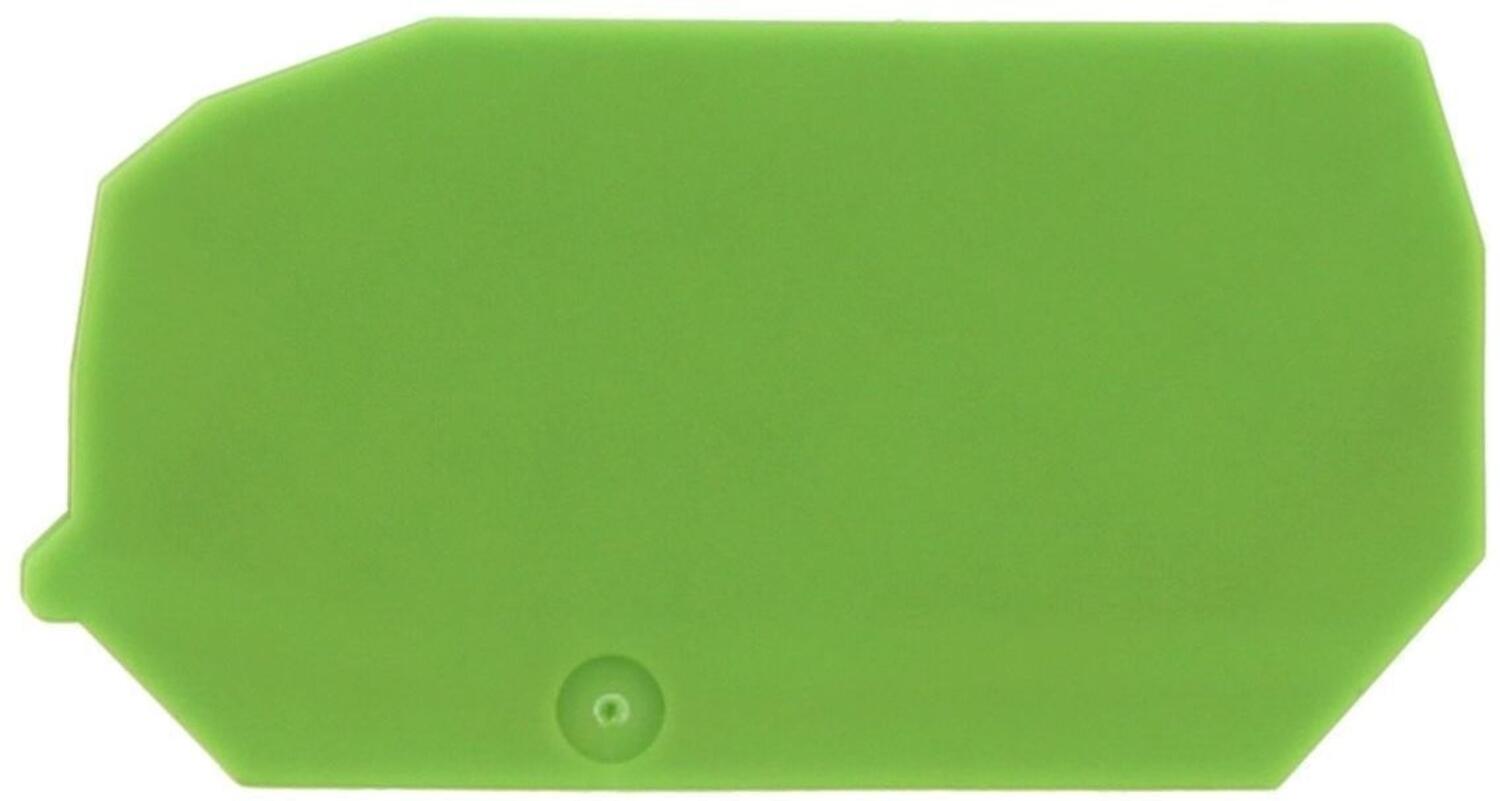

Päätylevy, ZAP SR 3A/35 GN
Tuotenumero:
3795.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
54,2 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,9 g
DE
Päätylevy, ZAP SR OG
Tuotenumero:
3757.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
1,5 mm
287 mm
85369010
50 kpl
1,8 g
DE

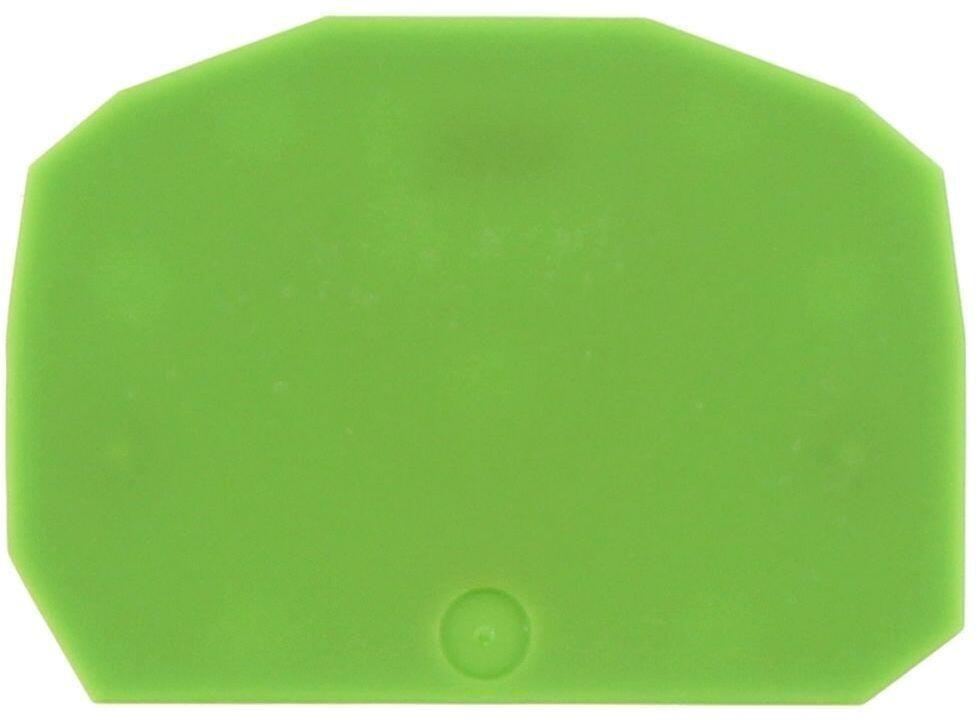

Päätylevy, ZAP SR GN
Tuotenumero:
3757.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
1,5 mm
287 mm
85369010
50 kpl
1,8 g
DE

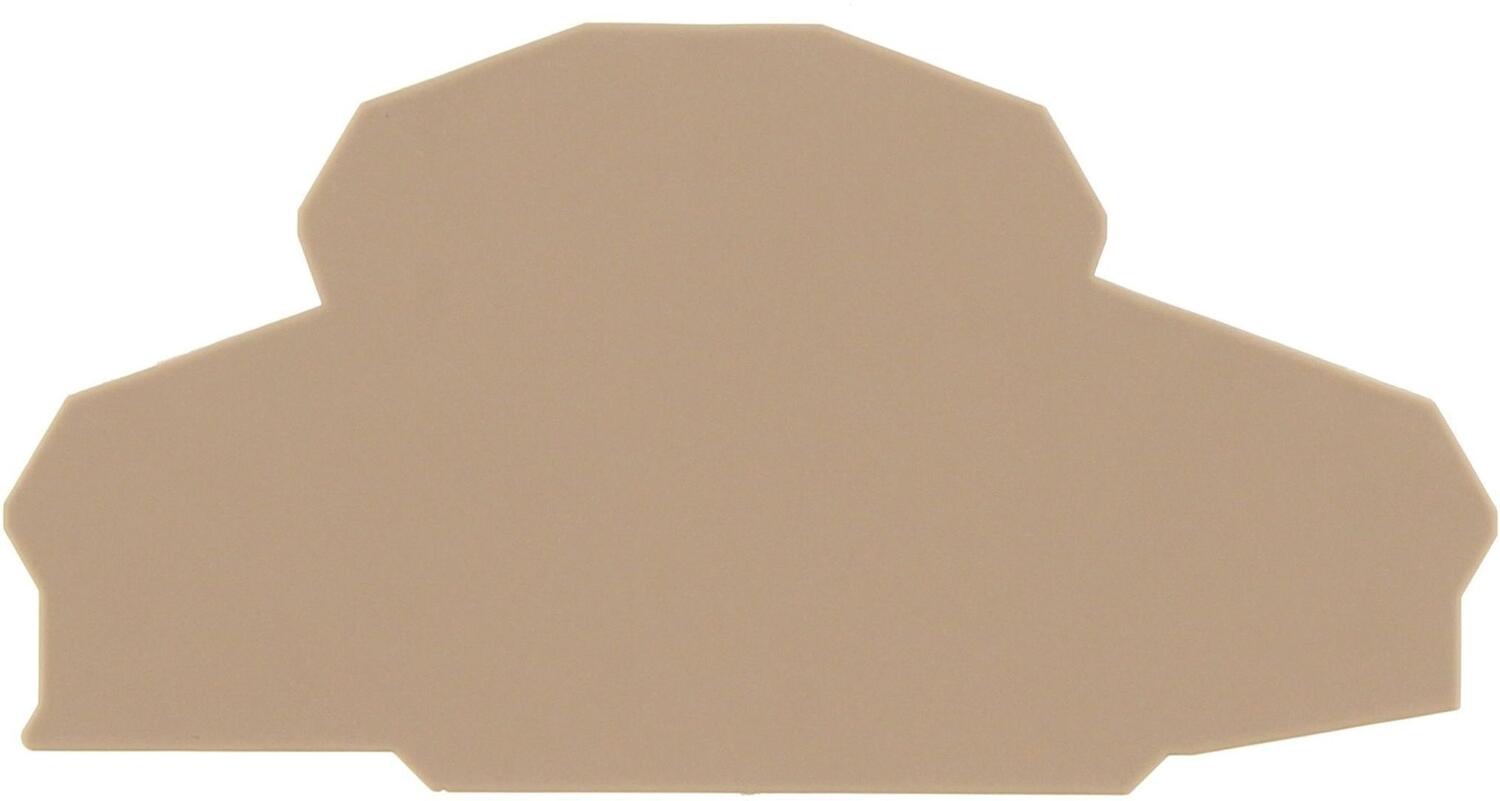

Päätylevy, ZAPD 2,5 BG
Tuotenumero:
3756.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
43,2 mm
85369010
20 kpl
4,2 g
DE

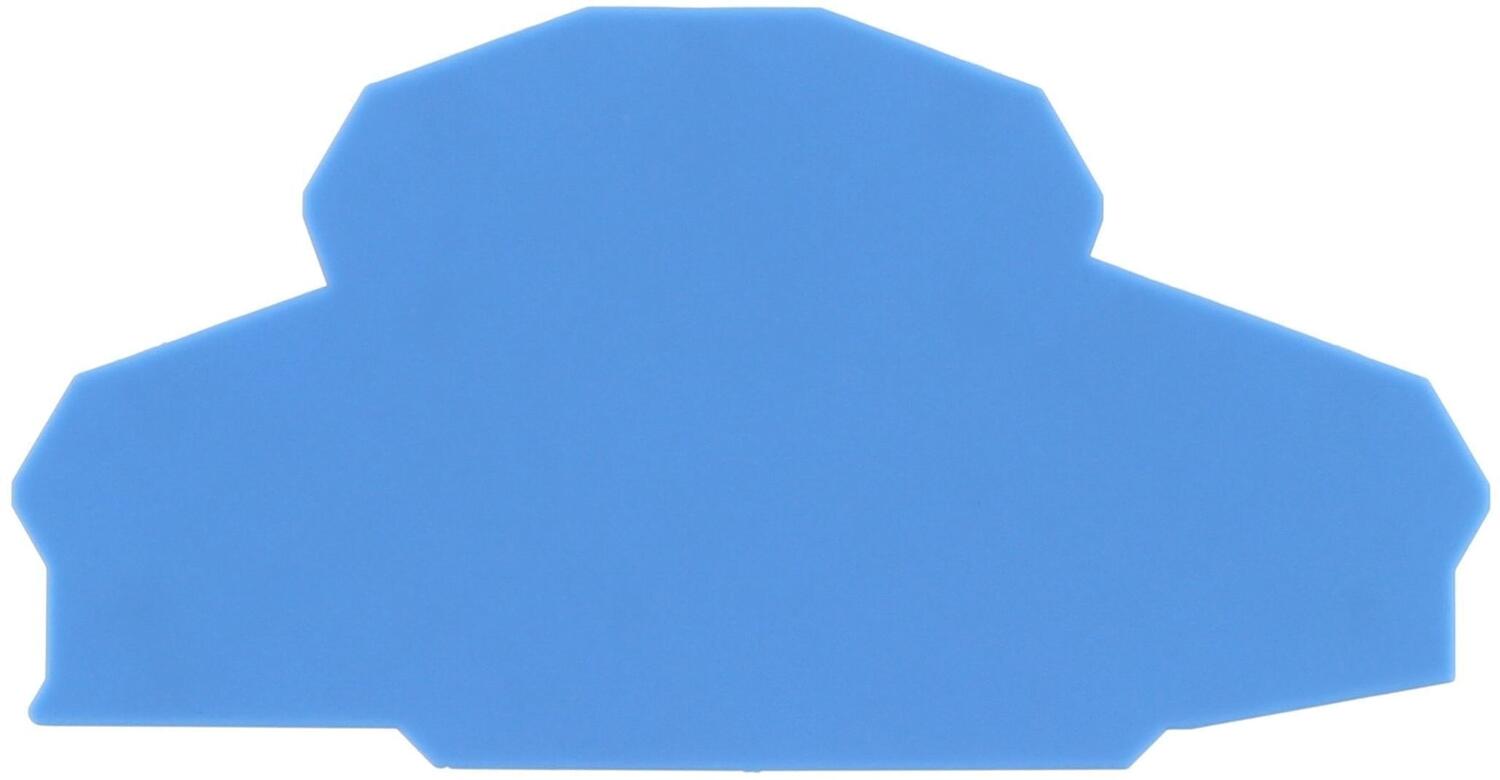

Päätylevy, ZAPD 2,5 BU
Tuotenumero:
3756.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
43,2 mm
85369010
20 kpl
4,2 g
DE

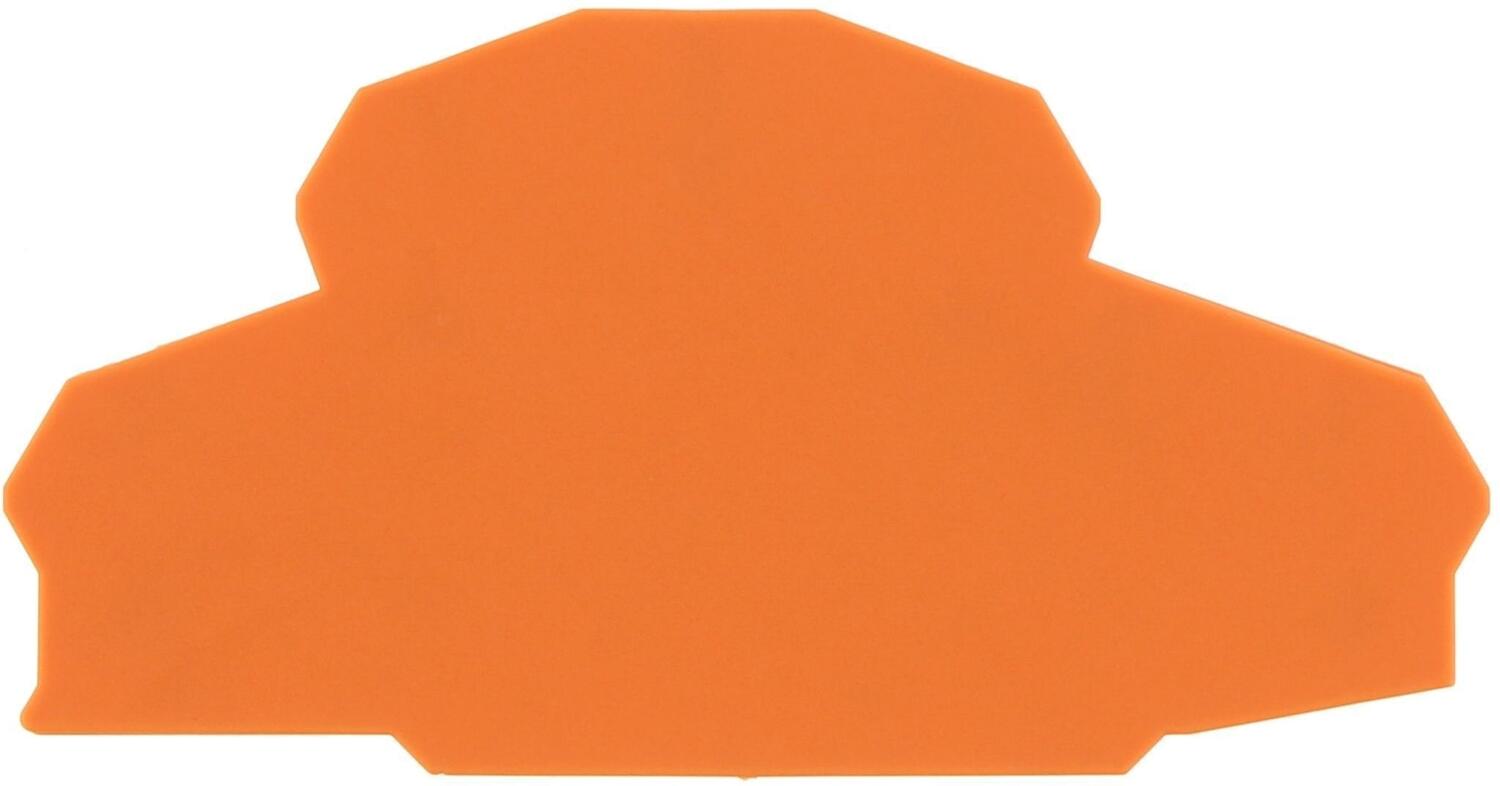

Tuotenumero:
3756.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
43,2 mm
85369010
20 kpl
4,2 g
DE

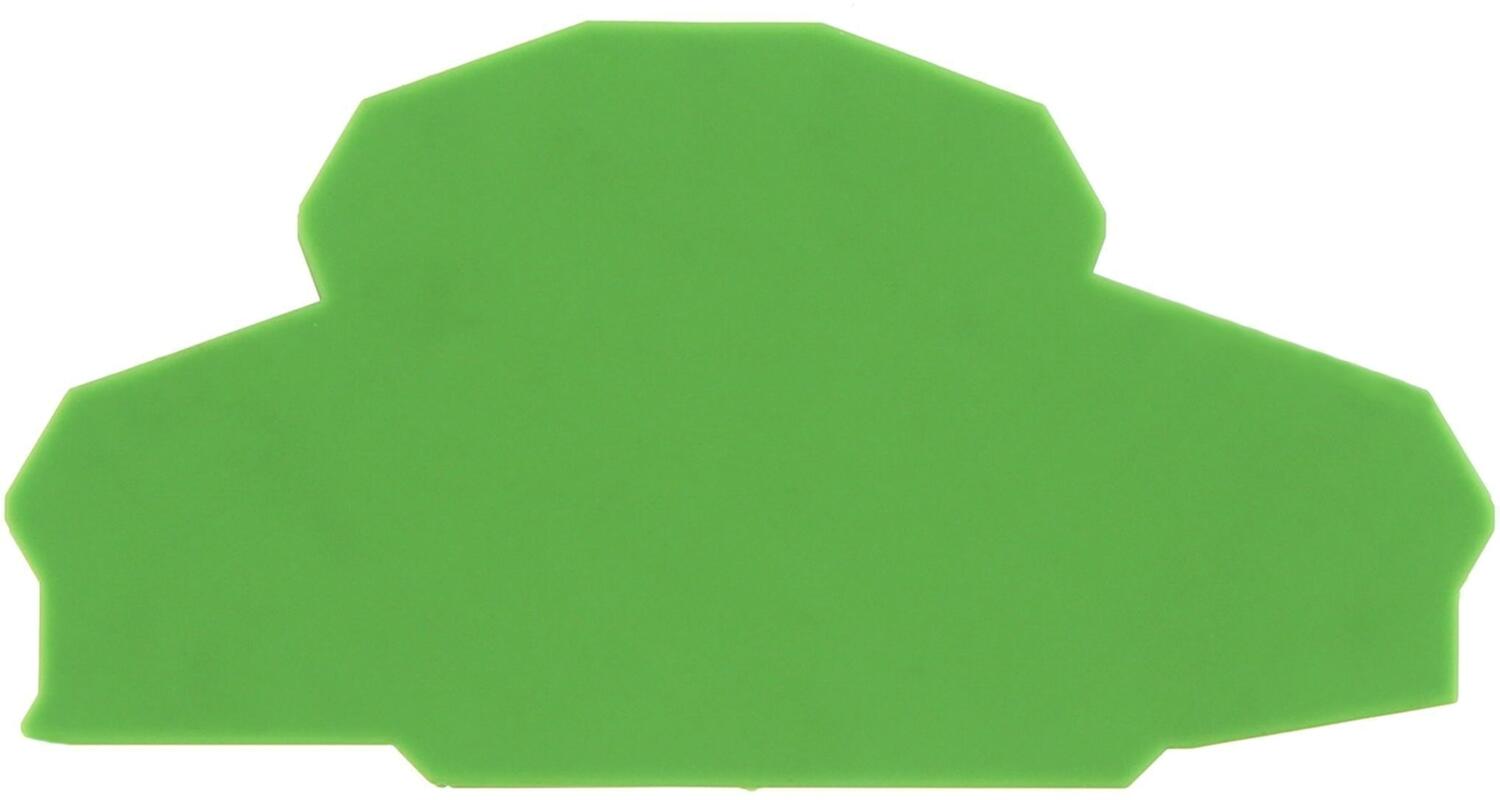

Päätylevy, ZAPD 2,5 GN
Tuotenumero:
3756.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
83,6 mm
2 mm
43,2 mm
85369010
20 kpl
4,2 g
DE
Päätylevy, ZAP 2,5/ID BG
Tuotenumero:
3761.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
116 mm
1,5 mm
60,2 mm
85369010
20 kpl
6,2 g
DE

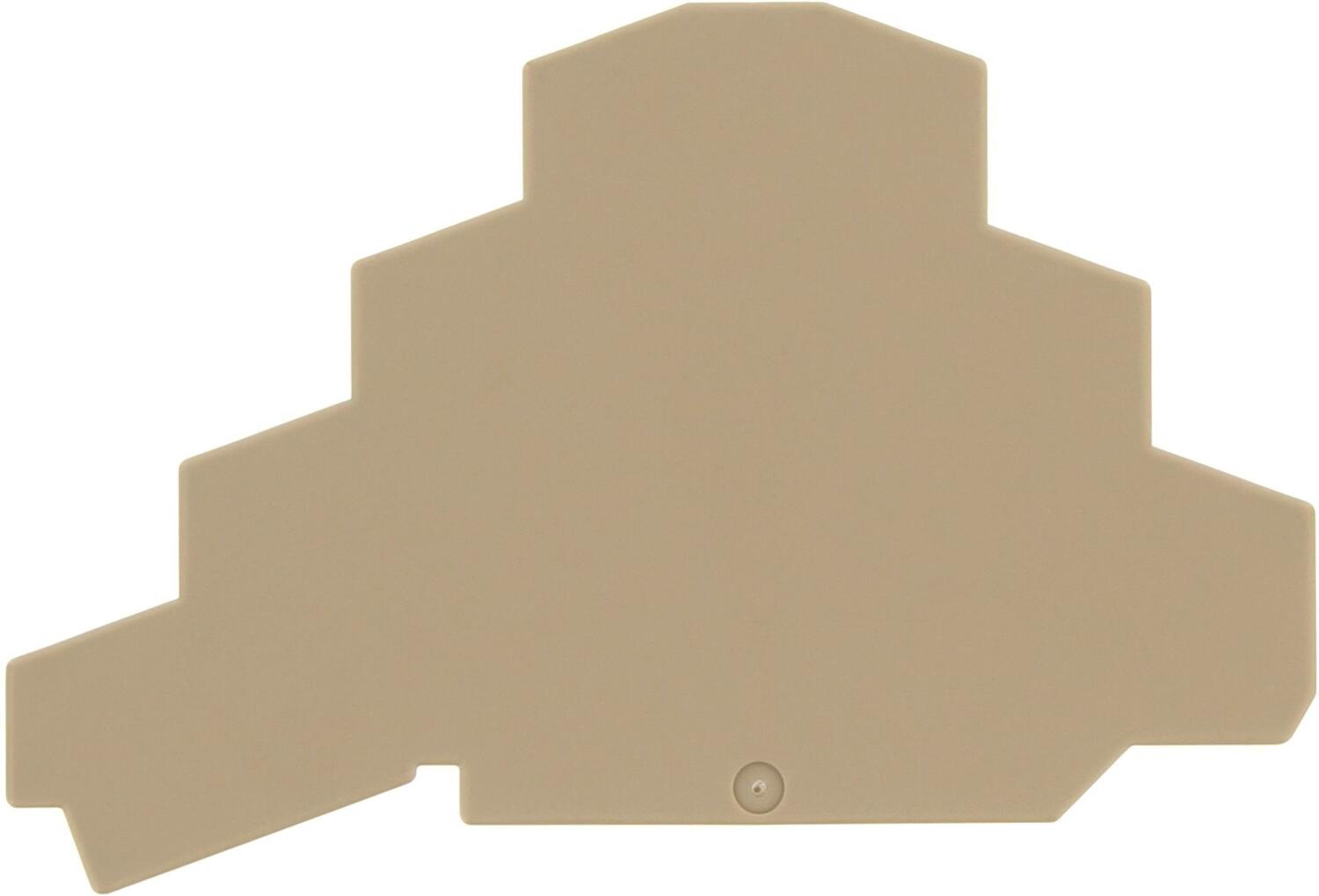

Päätylevy, ZAP MA BG
Tuotenumero:
3762.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
86,4 mm
1,5 mm
17,6 mm
85369010
20 kpl
6,4 g
DE

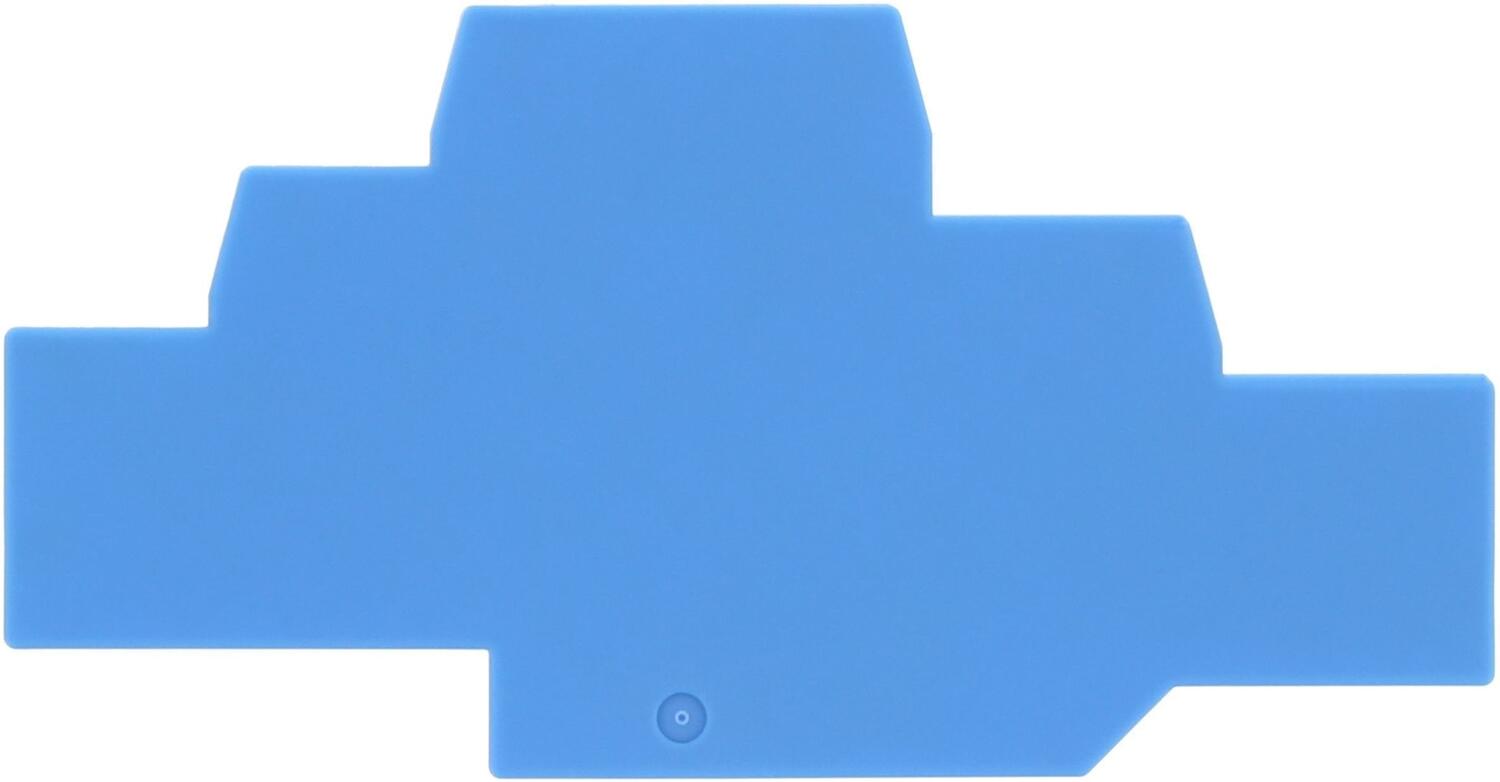

Tuotenumero:
3761.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
116 mm
1,5 mm
60,2 mm
85369010
20 kpl
6,2 g
DE
Jousivoimaliittimet
Tuotenumero:
3762.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
86,4 mm
1,5 mm
17,6 mm
85369010
20 kpl
6,4 g
DE

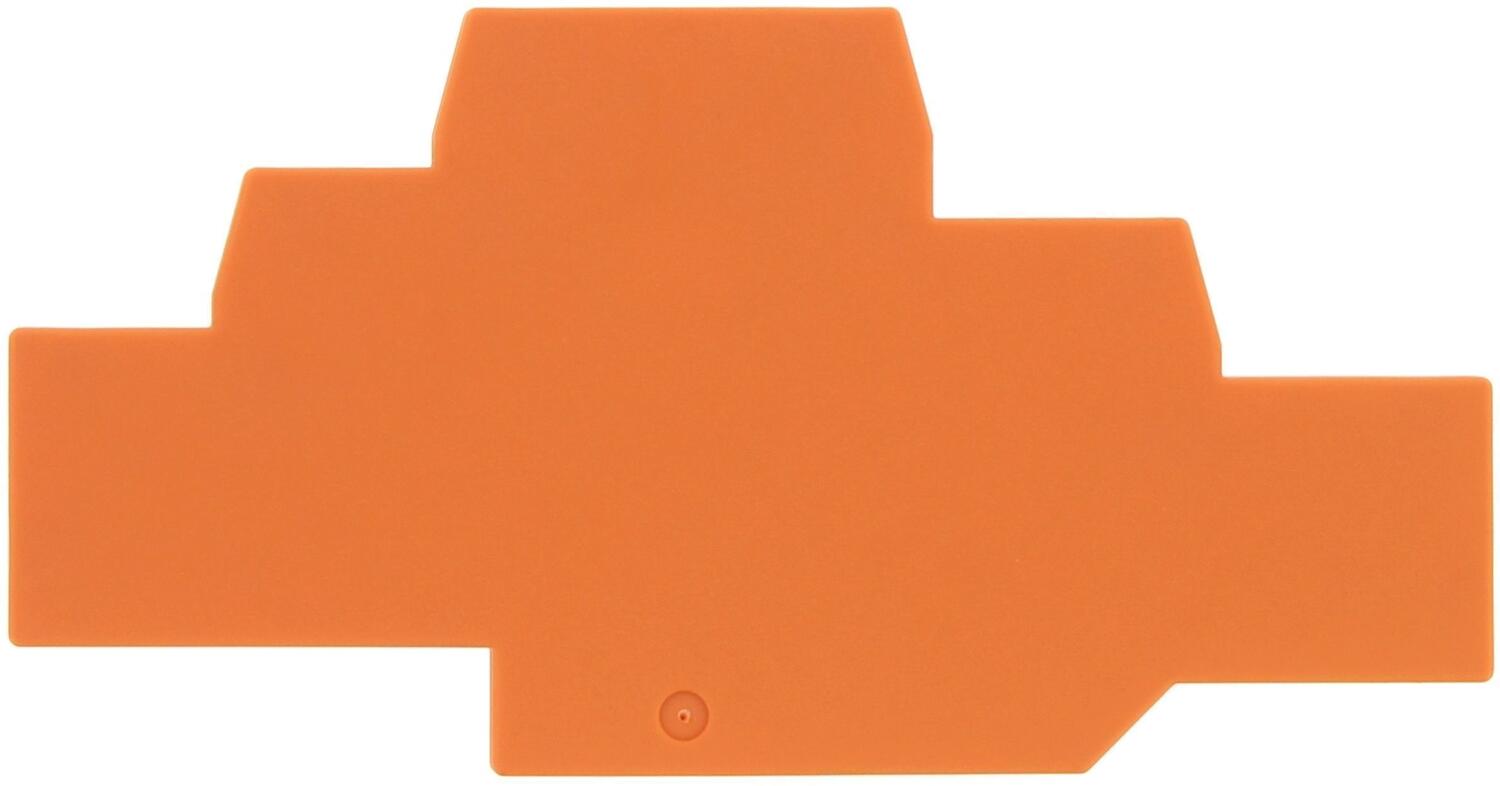

Tuotenumero:
3761.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
116 mm
1,5 mm
60,2 mm
85369010
20 kpl
6,2 g
DE

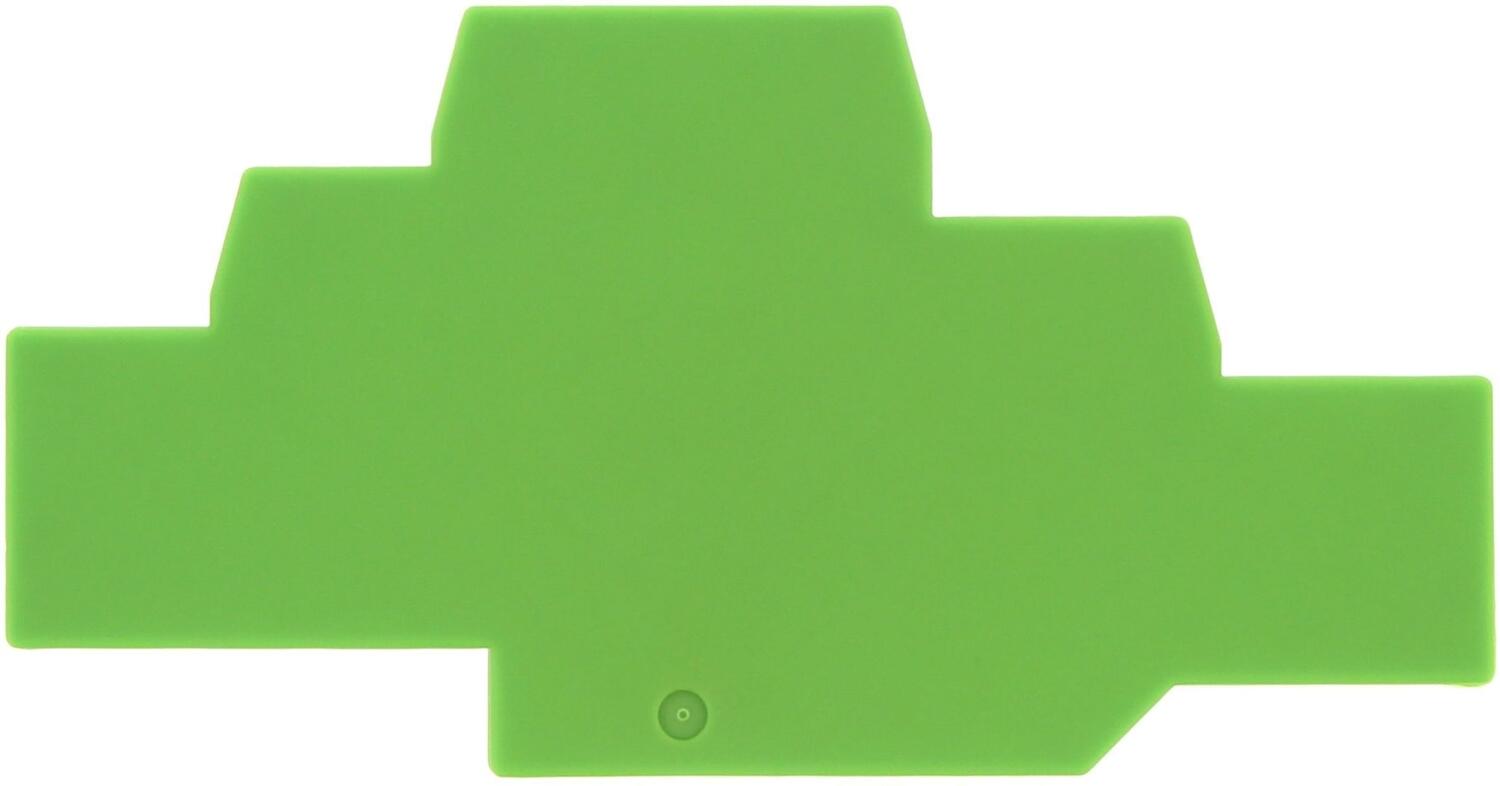

Tuotenumero:
3761.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
116 mm
1,5 mm
60,2 mm
85369010
20 kpl
6,2 g
DE
Päätylevy, ZAPT 2,5/2A BG
Tuotenumero:
3796.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
68 mm
1,5 mm
31,2 mm
85369010
20 kpl
2,4 g
DE

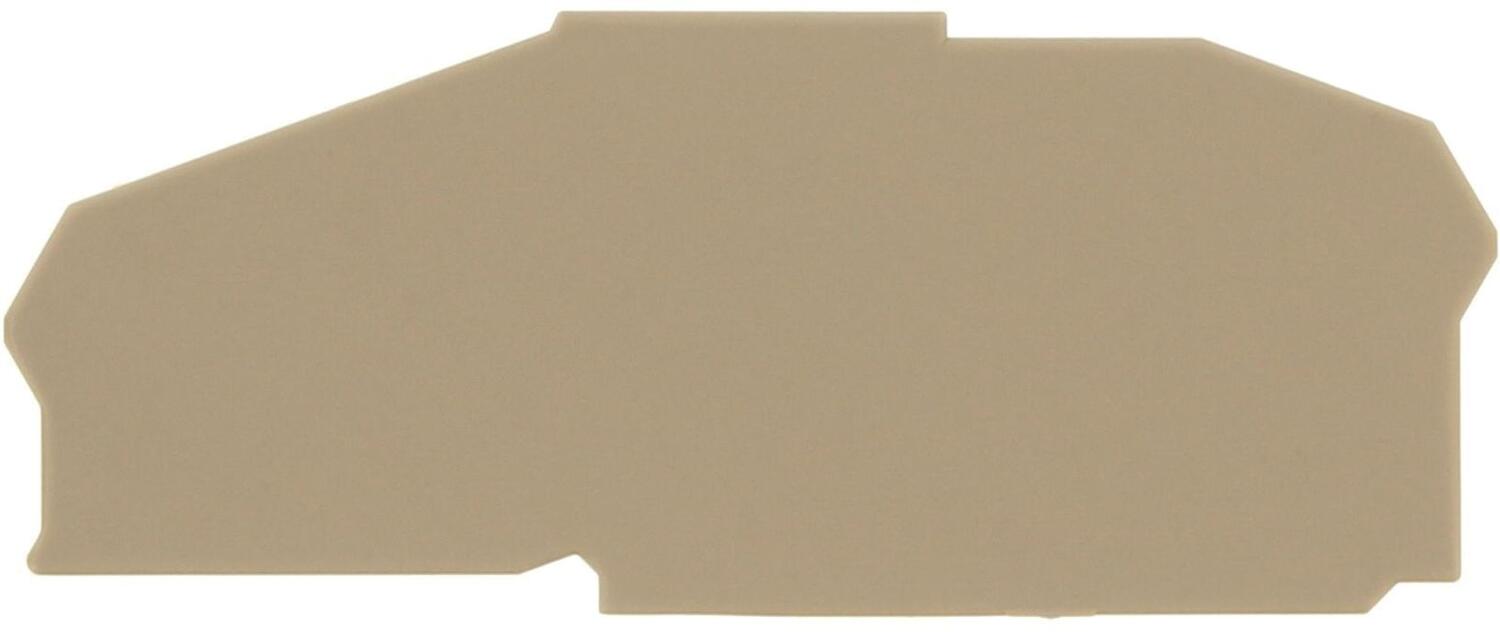

Päätylevy, ZAPT 2,5/3A BG
Tuotenumero:
3797.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
80,2 mm
1,5 mm
31,2 mm
85369010
20 kpl
2,8 g
DE
Päätylevy, ZAPT 2,5/4A BG
Tuotenumero:
3798.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
92,4 mm
1,5 mm
31,2 mm
85369010
20 kpl
3 g
DE

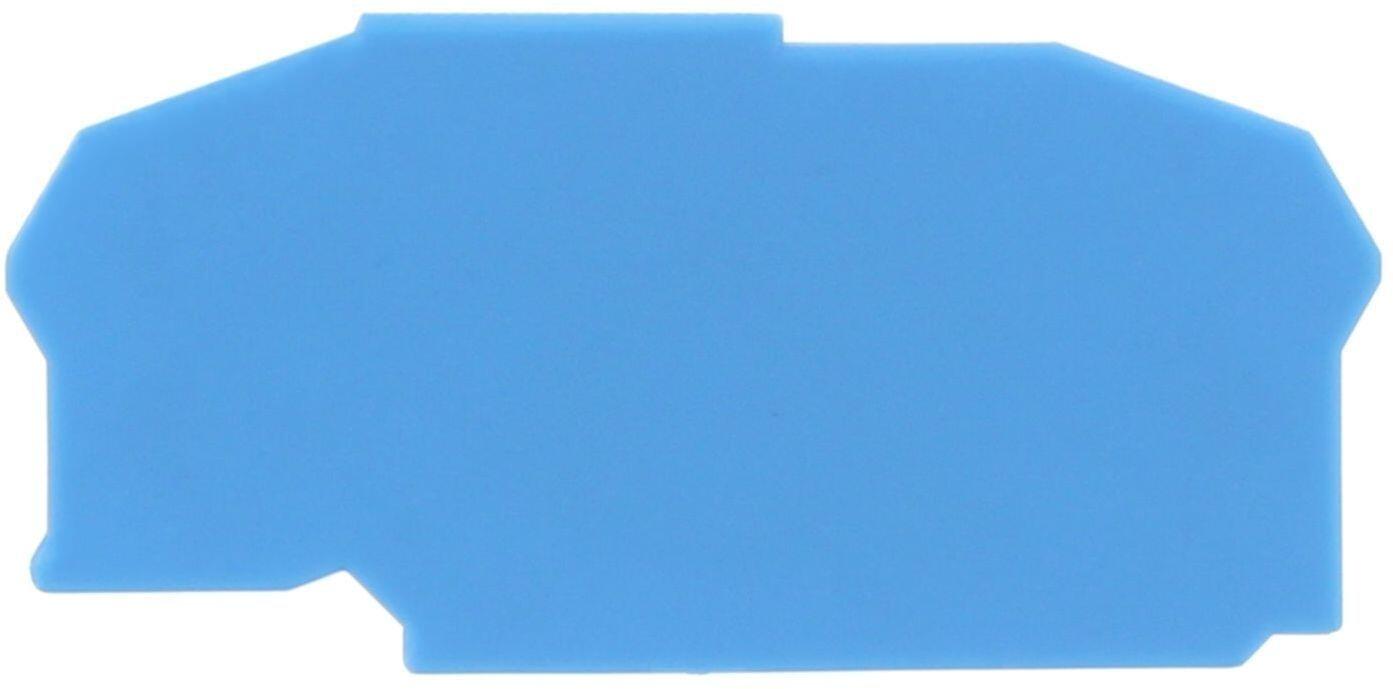

Tuotenumero:
3796.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
68 mm
1,5 mm
31,2 mm
85369010
20 kpl
2,4 g
DE
Päätylevyt jousiliittimille
Tuotenumero:
3797.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
80,2 mm
1,5 mm
31,2 mm
85369010
20 kpl
2,8 g
DE
Päätylevyt jousiliittimille
Tuotenumero:
3798.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
92,4 mm
1,5 mm
31,2 mm
85369010
20 kpl
3 g
DE

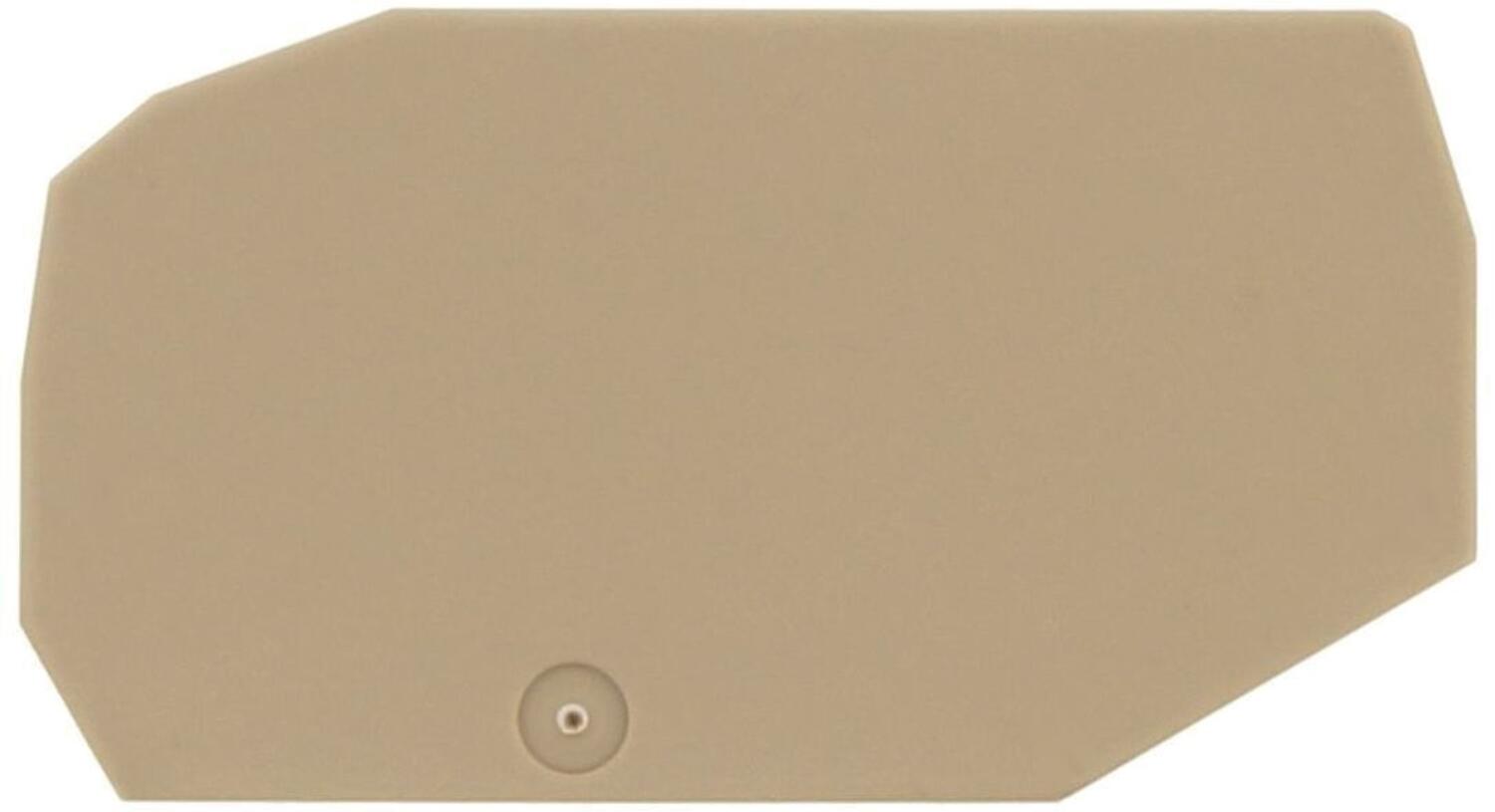

Päätylevy, ZAP SR 3A/15 BG
Tuotenumero:
3794.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,84 g
DE

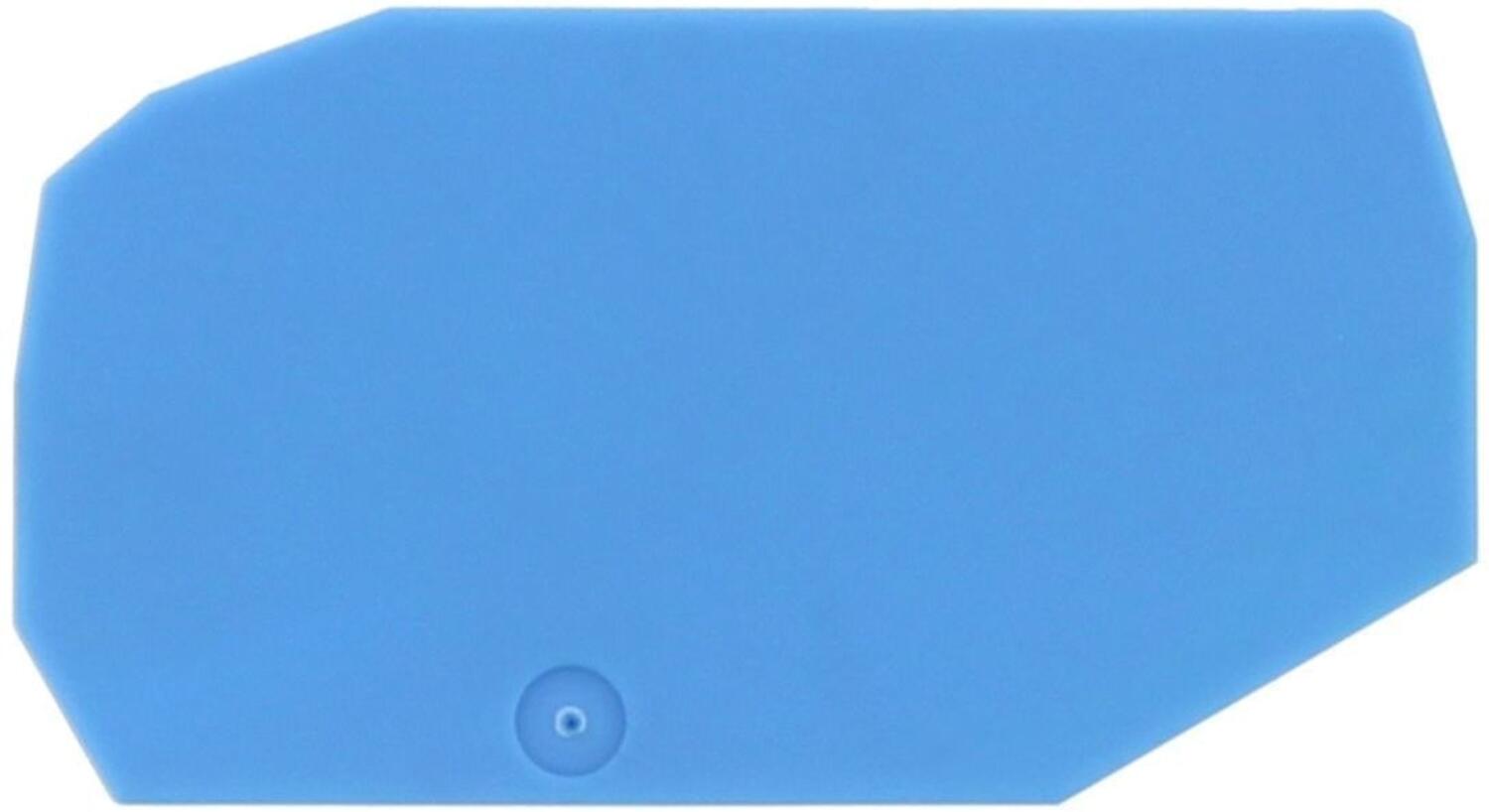

Tuotenumero:
3794.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,84 g
DE
Jousivoimaliittimet
Tuotenumero:
3794.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,84 g
DE
Tuotenumero:
3794.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,6 mm
28,7 mm
85369010
50 kpl
1,84 g
DE

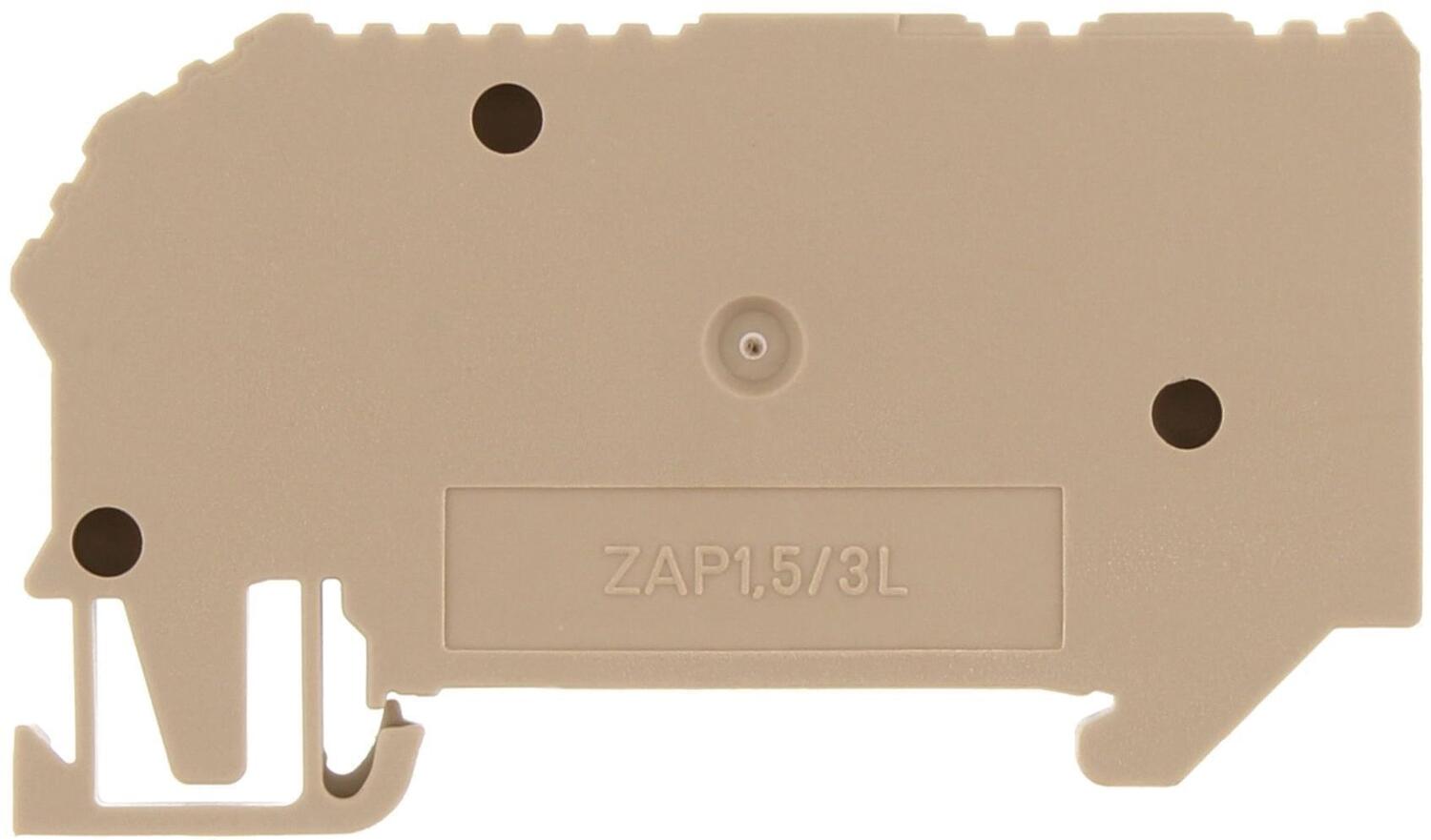

Päätylevy, ZAP/TW ZIZA 1,5/3 BG
Tuotenumero:
3746.2 Kopioitu!
Beige
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
68,5 mm
5,1 mm
39,9 mm
85369010
20 kpl
5,3 g
DE

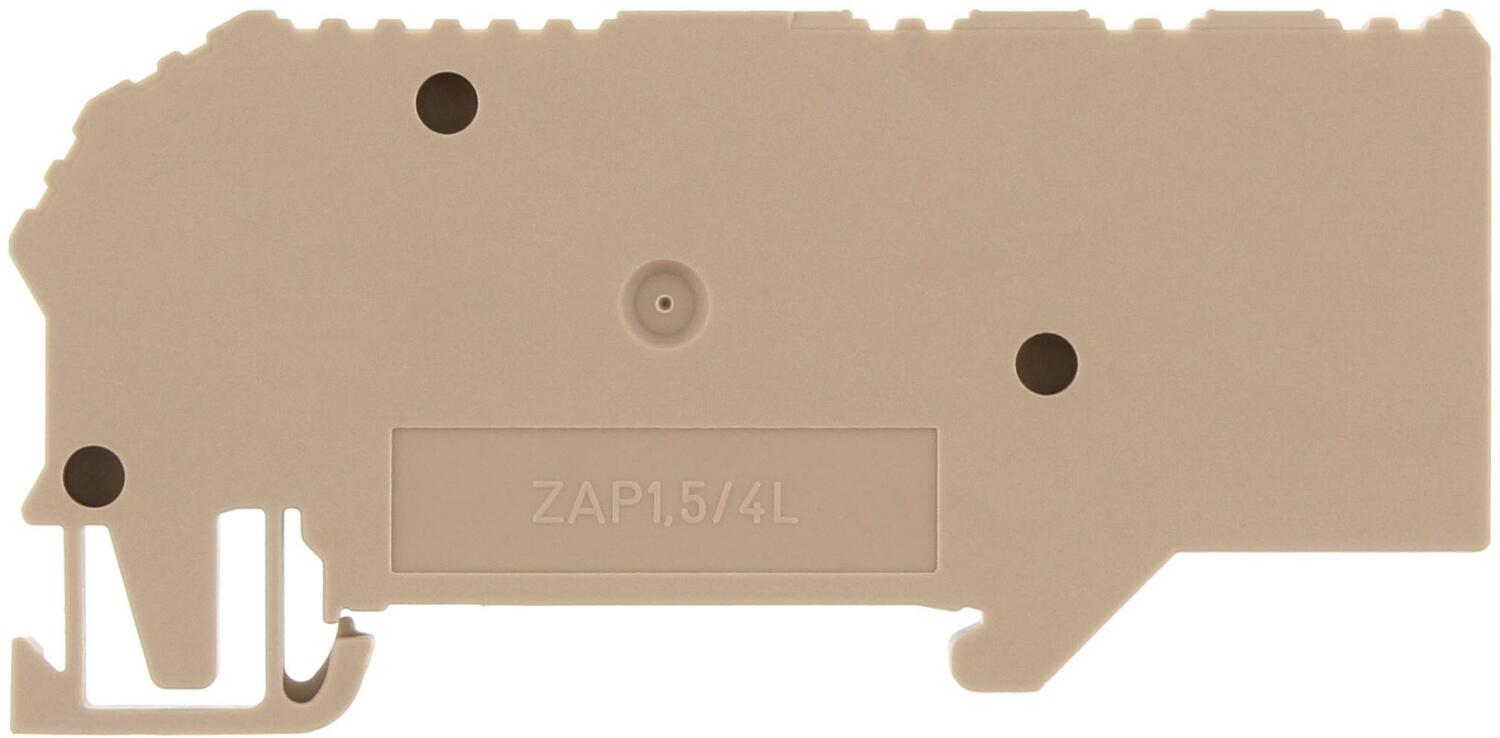

Päätylevy, ZAP/TW ZIZA 1,5/4 BG
Tuotenumero:
3747.2 Kopioitu!
Beige
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
81,5 mm
5,1 mm
39,9 mm
85369010
20 kpl
6,6 g
DE
Päätylevy, ZAP ZMP BG
Tuotenumero:
3785.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
68,5 mm
5,1 mm
40 mm
85369010
20 kpl
5,6 g
DE

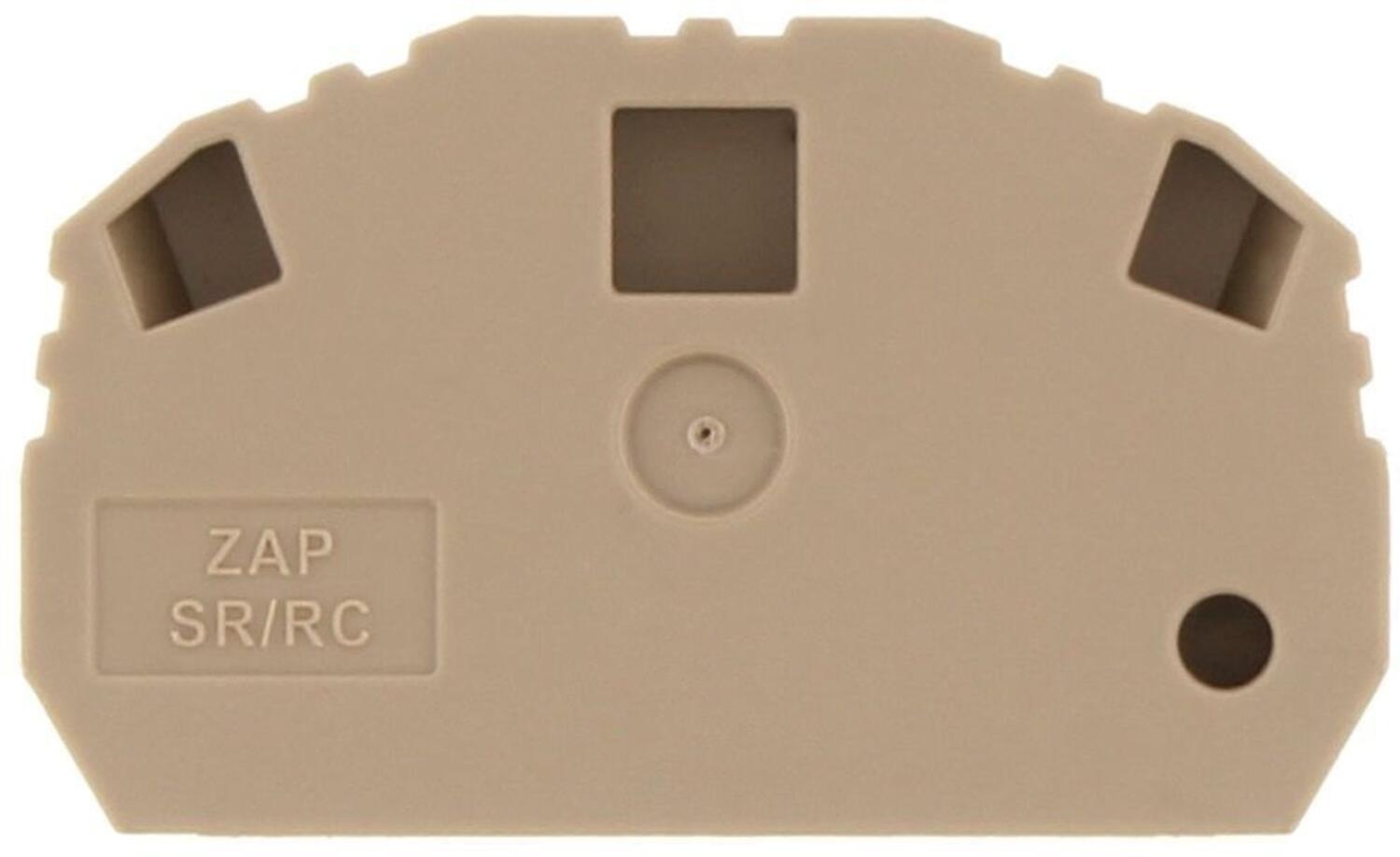

Päätylevy, ZAP SR/RC BG
Tuotenumero:
3758.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
5,1 mm
23,9 mm
85369010
50 kpl
2,2 g
DE

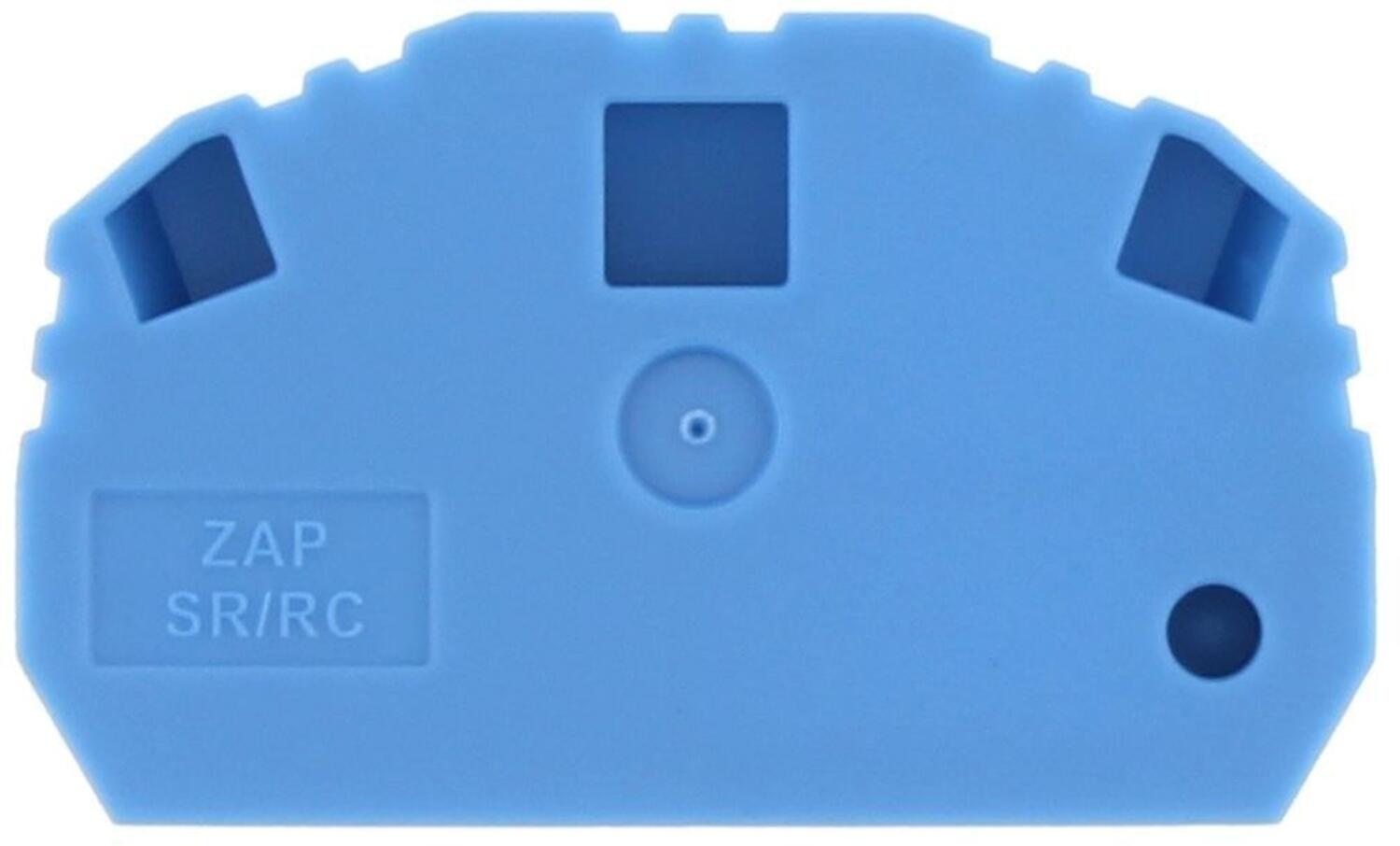

Tuotenumero:
3758.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
5,1 mm
23,9 mm
85369010
50 kpl
2,2 g
DE
Tuotenumero:
3758.3 Kopioitu!
Oranssi
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
5,1 mm
23,9 mm
85369010
50 kpl
2,2 g
DE

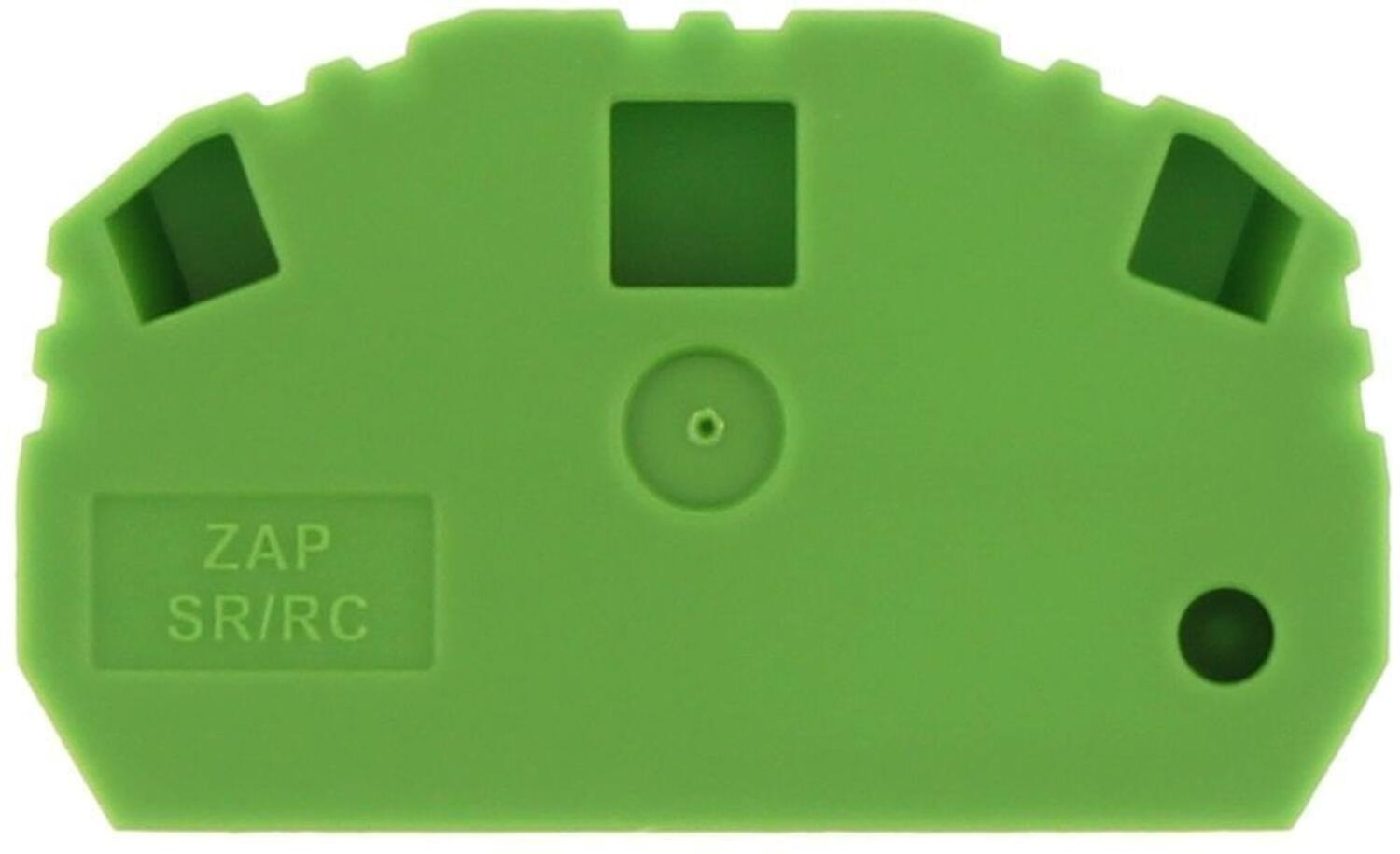

Tuotenumero:
3758.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
40 mm
5,1 mm
23,9 mm
85369010
50 kpl
2,2 g
DE

Valittu tuote

Valitse tuote listalta.

Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
Logo

Evästeet oem.fi sivustolla

Evästeiden avulla voimme palvella sinua paremmin ja varmistamme sivuston sujuvan toiminnan. Voit hallinnoida evästeasetuksia koska tahansa.

Toiminnalliset evästeet

Nämä evästeet ovat välttämättömiä verkkosivuston toimimiseksi, eikä niitä voi poistaa käytöstä järjestelmissämme. Niitä käytetään yleensä vain vastauksena toimiin, jotka olet tehnyt palvelupyynnön yhteydessä, esimerkiksi henkilökohtaisten asetusten määrittämisen, kirjautumisen tai lomakkeen täyttämisen yhteydessä.

Tilastolliset evästeet

Tilastollisten evästeiden avulla seuraamme verkkosivustomme kävijöiden toimintaa ja teemme analyyseja, joiden avulla voimme optimoida verkkosivustoamme. Tämä tarkoittaa, että voimme kehittää sivustoamme toimivammaksi ja palvelemaan kävijöitä paremmin. Jos et hyväksy näitä evästeitä, emme tiedä, milloin olet käynyt sivustollamme. Voit kuitenkin käyttää sivustoamme normaalisti.

Markkinointievästeet

Markkinointievästeiden avulla voimme kohdentaa sinulle mainoksia eri verkkosivustoilla tai sisältöä sosiaalisessa mediassa. Näitä evästeitä asettavat kolmannen osapuolen mainonta- ja kohdistustyökalut. Evästeiden kautta nämä toimijat voivat muodostaa profiilin kiinnostuksesi kohteista. Jos et hyväksy näitä evästeitä, et näe kohdennettua markkinointia etkä mahdollisesti voi käyttää sosiaalisen median jakotyökaluja.
