CONTA-CLIP

Päätylevyt ruuviliittimille

AP, SAP, TW

Päätylevyt RK, SRK, SL, SSL, STK, RKD, IKD SSIK, SPTK, PTK, TSK, SK, VMAK -liittimille



Päätylevyt asennetaan yleensä riviliitinkiskojen päähän tai kun pienempää liitintä käytetään suuremman vieressä. Tämä varmistaa kosketussuojauksen ja asennuksen turvallisuuden. Päätylevyjen ulkomitat vastaavat liittimien mittoja. Värikoodatut päätylevy voidaan käyttää piirien tai eri jännitetasojen merkitsemiseen. Päätylevyjen käyttö kasvattaa ilmavälejä ja eristysetäisyyksiä, mikä puolestaan vaikuttaa nimellisjännitteeseen.

Lue lisää
  • Päätylevyt eri ruuviliitinmalleihin
  • Erotuslevyt
  • Liittimiä vastaavat värit

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Väri Beige
Materiaali Polyamidi 6.6
Max. käyttölämpötila 105 °C
Min. käyttölämpötila -40 °C
Paloluokka UL94-V2

Mitat
Pituus 27 mm
Leveys 1,5 mm
Korkeus 1,5 mm
Tullitariffi 85369010
Pakkauskoko 50 kpl
Paino 1,02 g
Alkuperämaa DE

Tiedostot

Tuotekuvaus

Päätylevyt RK, SRK, SL, SSL, STK, RKD, IKD SSIK, SPTK, PTK, TSK, SK, VMAK -liittimille



Päätylevyt asennetaan yleensä riviliitinkiskojen päähän tai kun pienempää liitintä käytetään suuremman vieressä. Tämä varmistaa kosketussuojauksen ja asennuksen turvallisuuden. Päätylevyjen ulkomitat vastaavat liittimien mittoja. Värikoodatut päätylevy voidaan käyttää piirien tai eri jännitetasojen merkitsemiseen. Päätylevyjen käyttö kasvattaa ilmavälejä ja eristysetäisyyksiä, mikä puolestaan vaikuttaa nimellisjännitteeseen.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Seifert Slimline Neo
Tuoteuutiset

Seifert SlimLine Neo – uusi kotelojäähdytinsarja

Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.

Suosikit Tilausnumero: Väri Materiaali Max. käyttölämpötila Min. käyttölämpötila Paloluokka Pituus Leveys Korkeus Tullitariffi Pakkauskoko Paino Alkuperämaa Hinta
Päätylevy, AP 1,5-4 BG
Tuotenumero:
2738.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
27 mm
1,5 mm
1,5 mm
85369010
50 kpl
1,02 g
DE
Tuotenumero:
2738.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
27 mm
1,5 mm
1,5 mm
85369010
50 kpl
1,02 g
DE

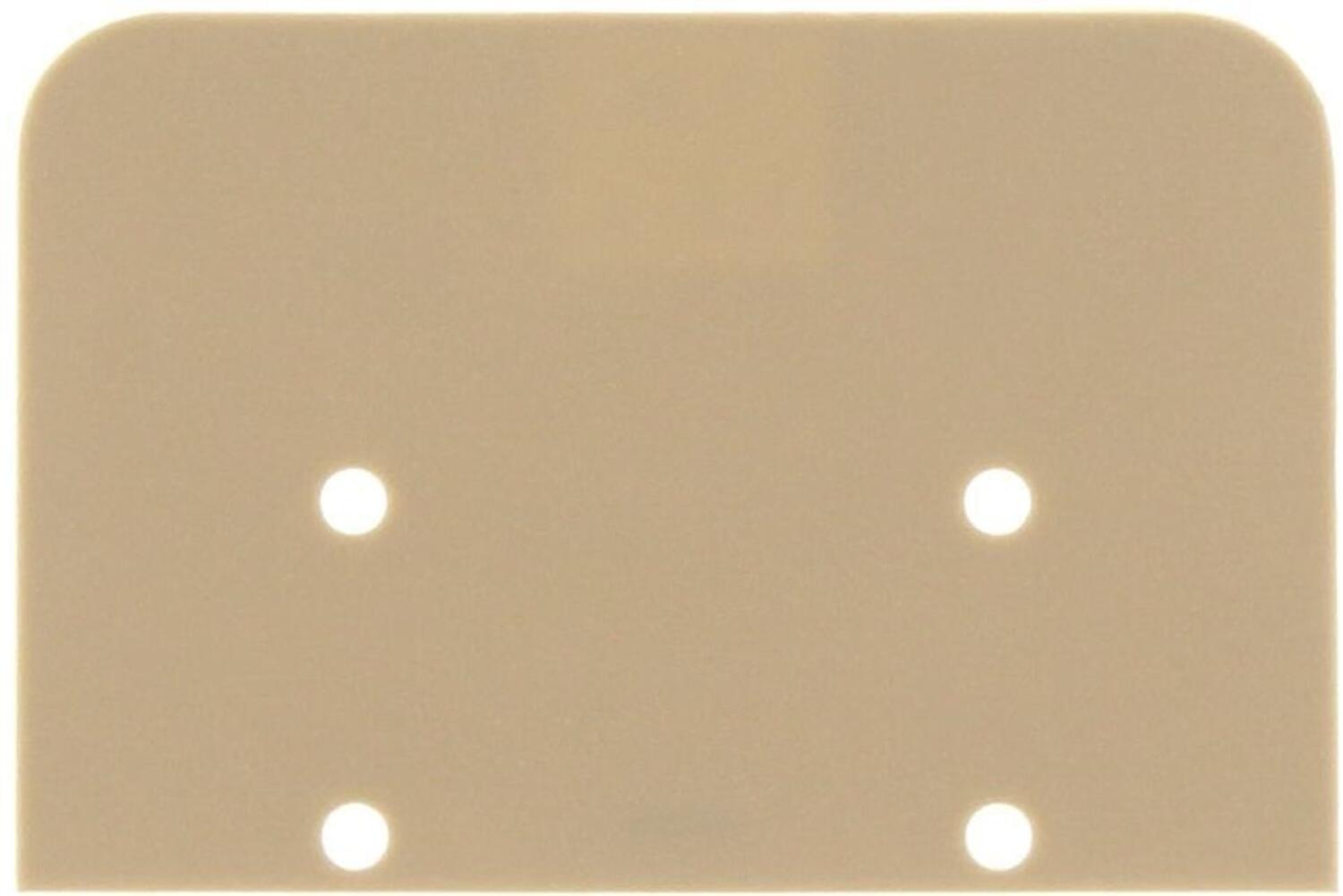

TW 1,5-4 BG
Tuotenumero:
2071.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
31,5 mm
1,5 mm
47 mm
85369010
50 kpl
1,1 g
DE

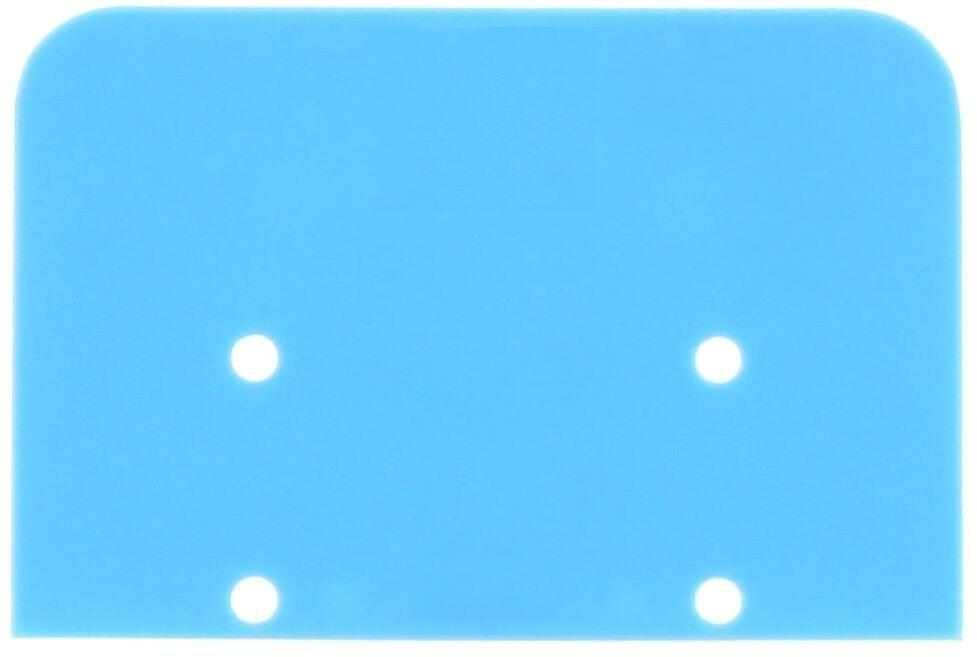

Välilevy, TW 1,5-4 BU
Tuotenumero:
2071.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
31,5 mm
1,5 mm
47 mm
85369010
50 kpl
1,1 g
DE

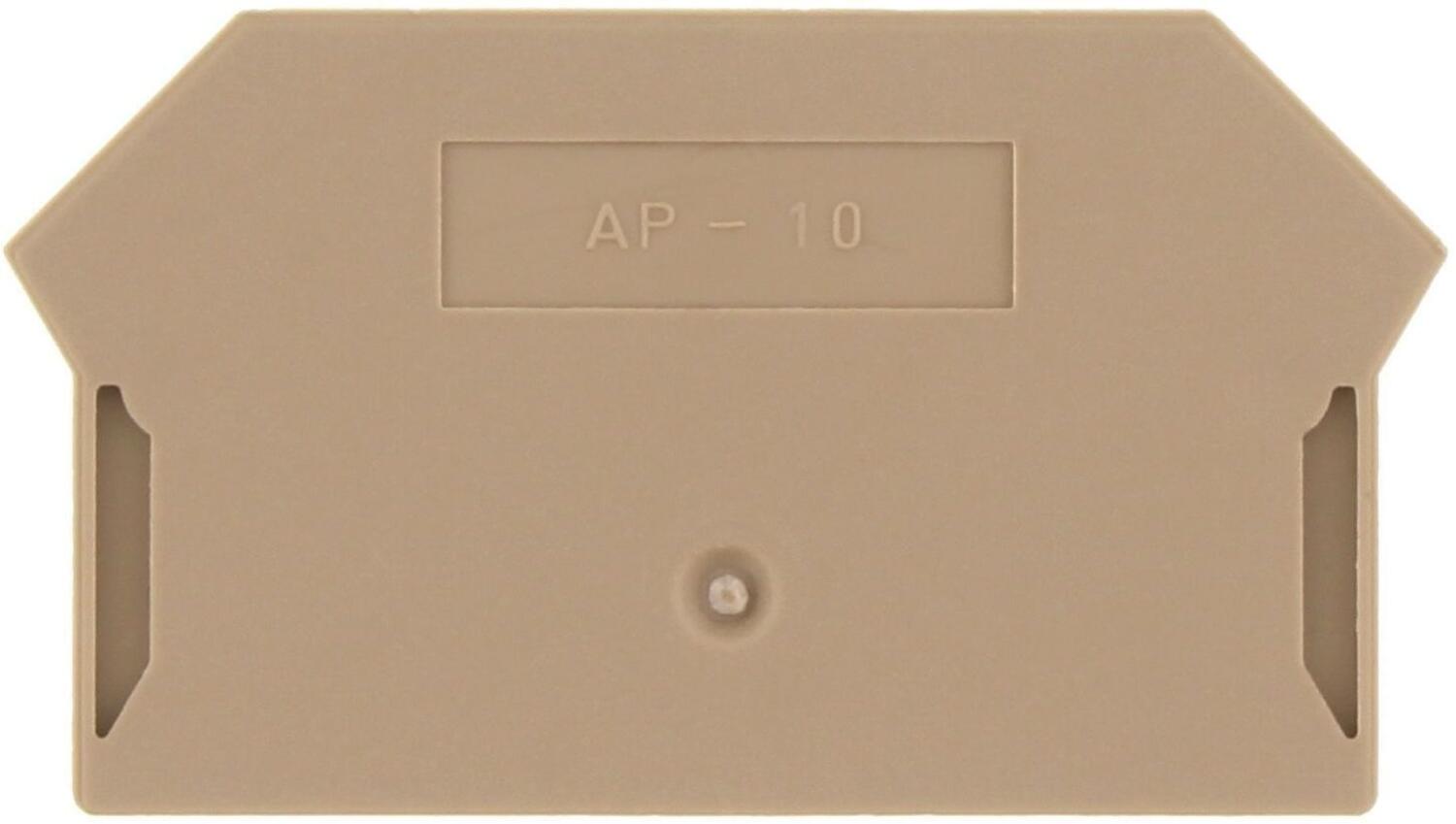

Päätylevy, AP 10 BG
Tuotenumero:
2762.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
60,49 mm
2 mm
33,8 mm
85369010
20 kpl
2,85 g
DE
Päätypuristin, ES 35/K/ST BG
Tuotenumero:
2762.4 Kopioitu!
Musta
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
60,49 mm
2 mm
33,8 mm
85369010
20 kpl
2,85 g
DE
Päätylevy, AP 16 BG
Tuotenumero:
2104.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
49,7 mm
1,5 mm
47,7 mm
85369010
20 kpl
4,1 g
DE

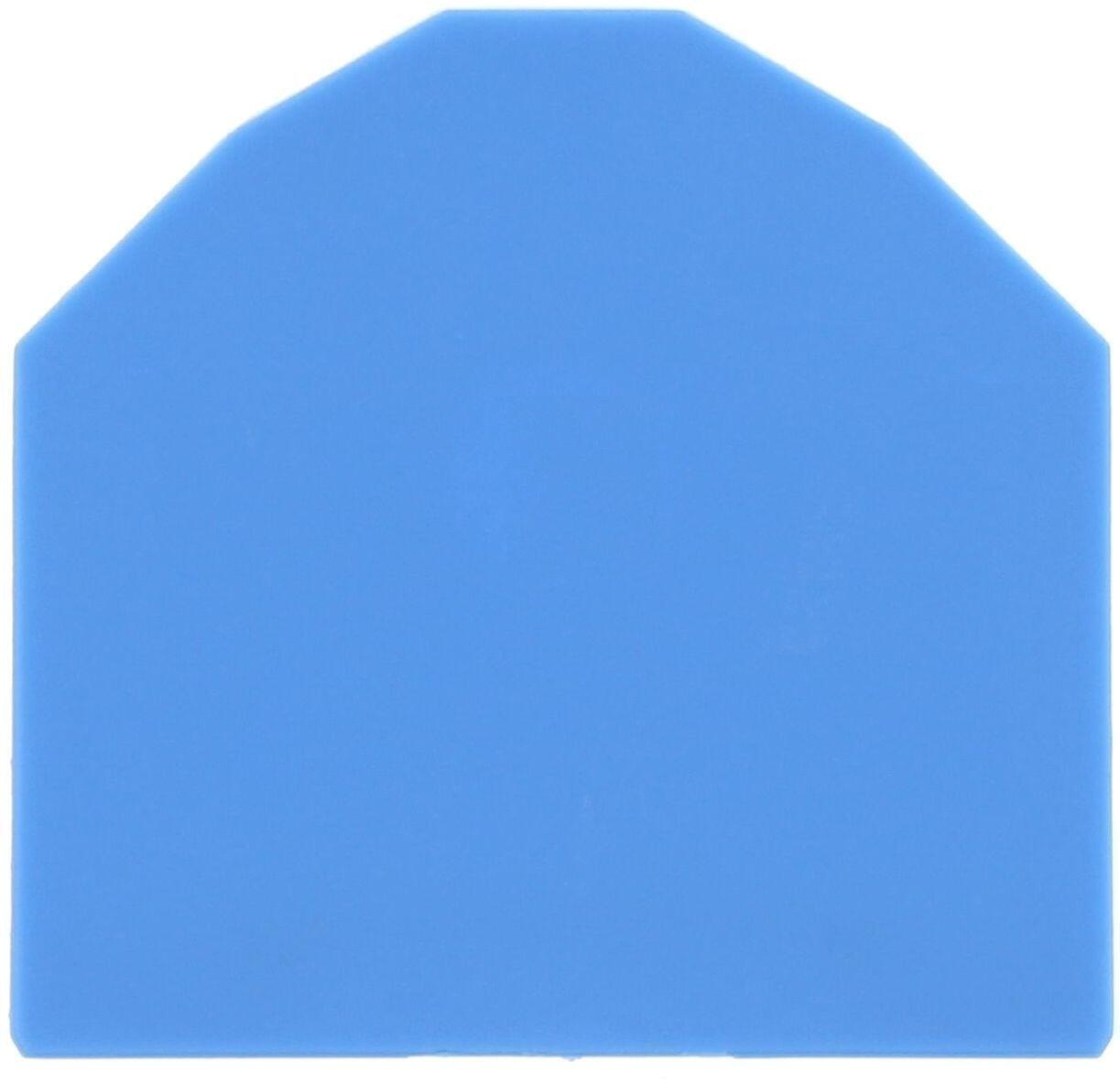

Tuotenumero:
2104.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
49,7 mm
1,5 mm
47,7 mm
85369010
20 kpl
4,1 g
DE

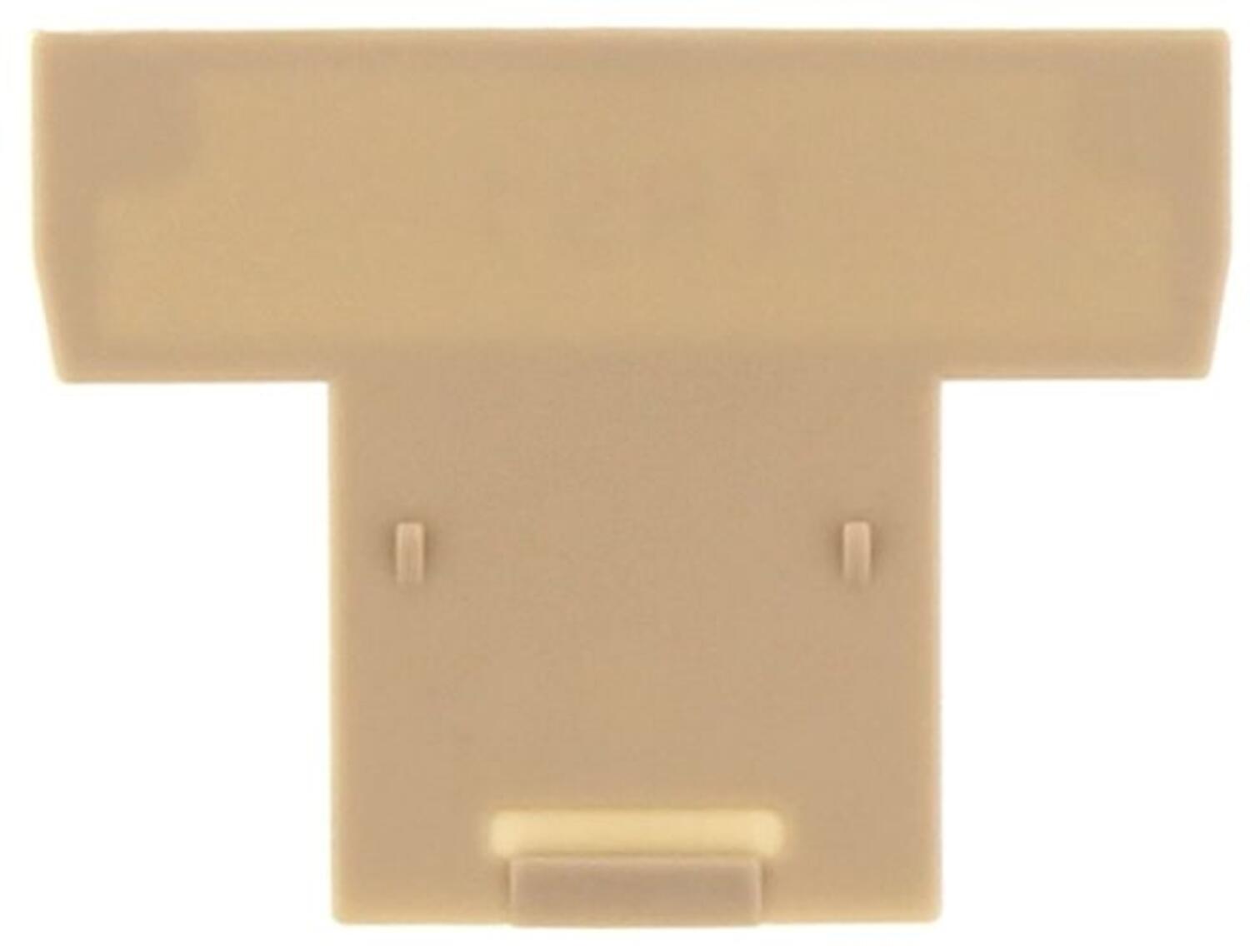

TRS 1 BG
Tuotenumero:
2003.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
26 mm
19,5 mm
0,6 mm
85369010
100 kpl
0,2 g
DE
TRS 3 BG
Tuotenumero:
2566.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
12 mm
2,1 mm
15,2 mm
85369010
100 kpl
0,1 g
DE

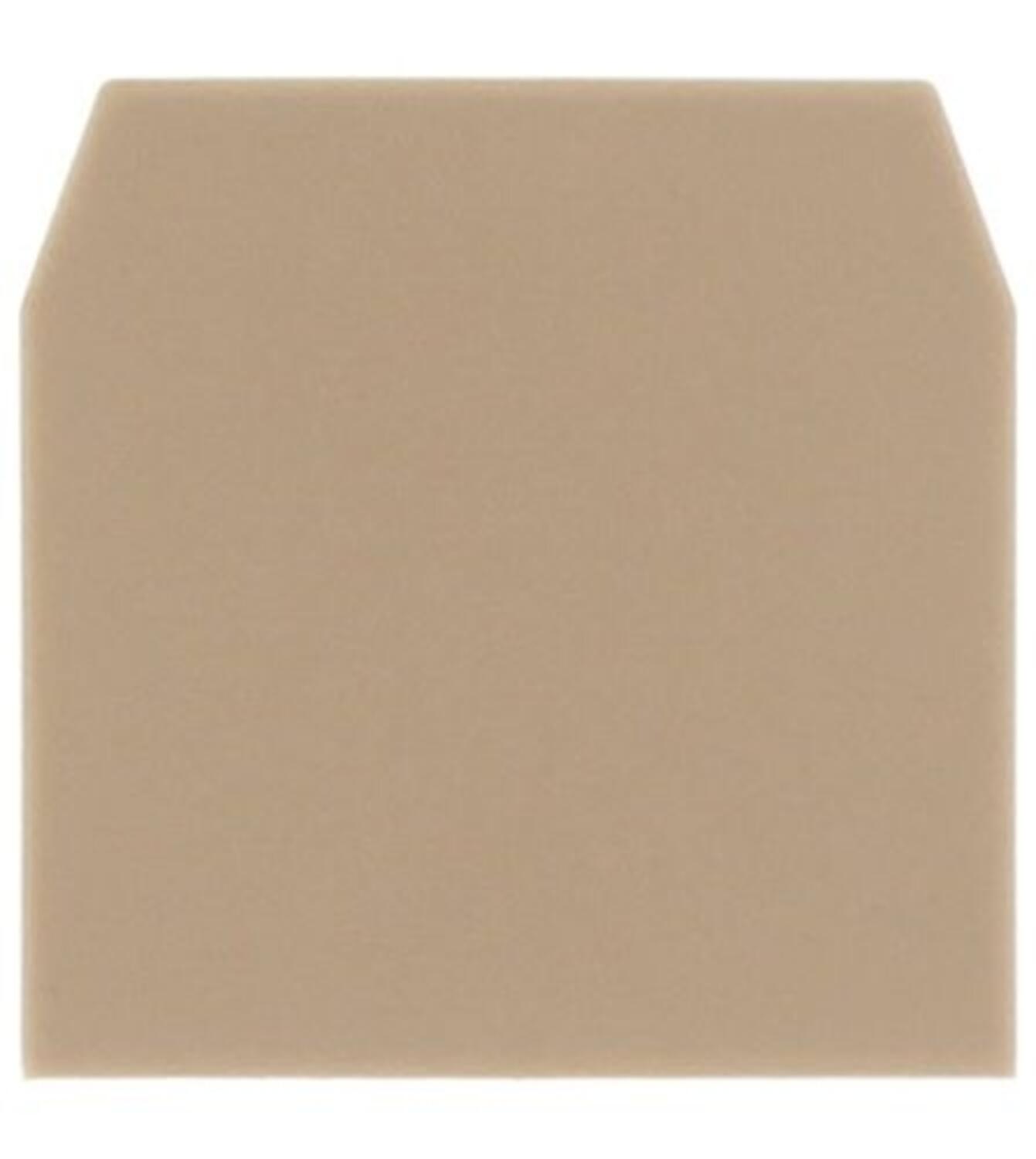

Päätylevy, AP 2,5/15 BG
Tuotenumero:
2427.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
24 mm
1,5 mm
24 mm
85369010
50 kpl
0,95 g
DE

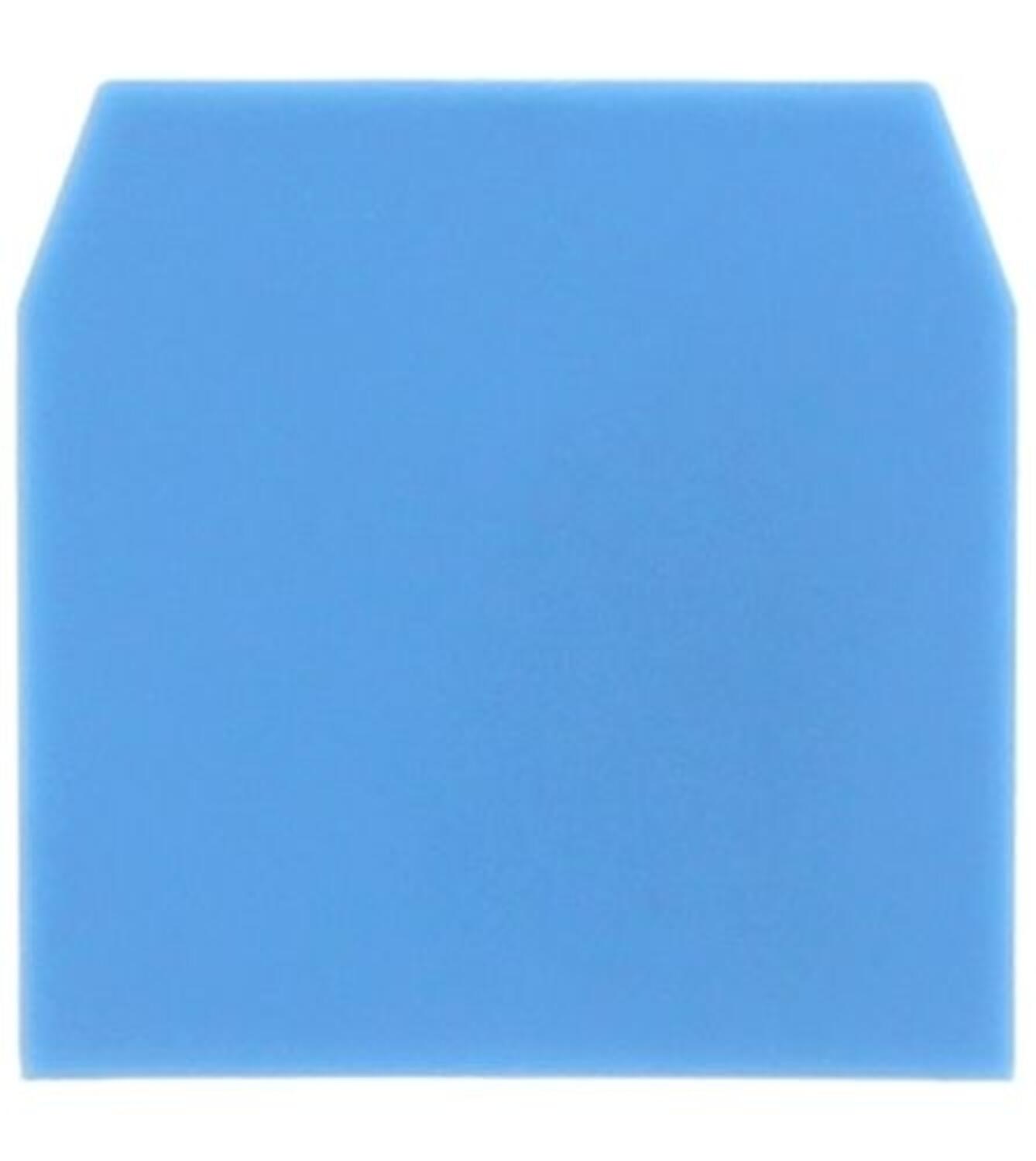

Päätylevy, AP 2,5/15 BU
Tuotenumero:
2427.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
24 mm
1,5 mm
24 mm
85369010
50 kpl
0,95 g
DE

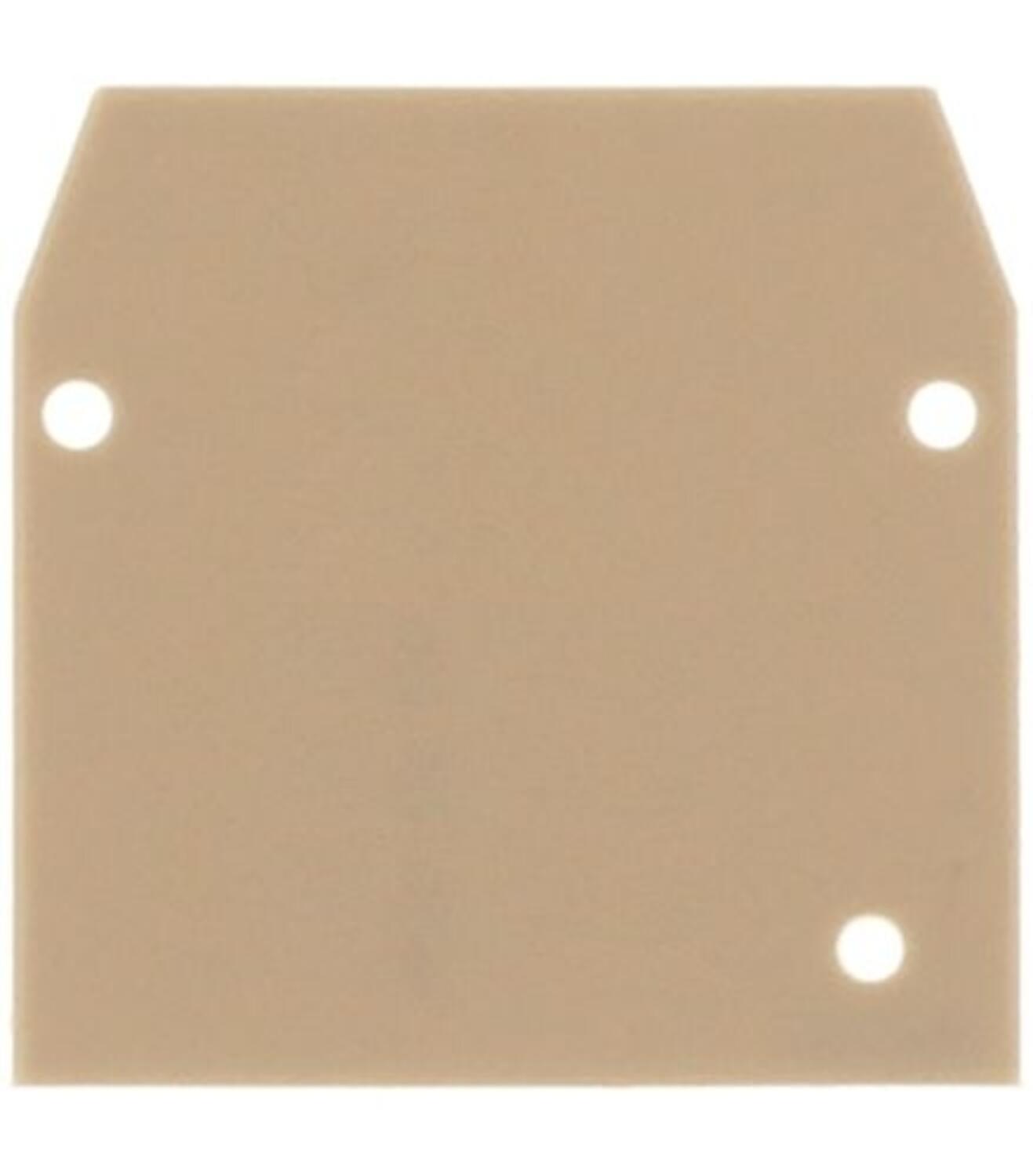

Välilevy, TW 2,5/15 BG
Tuotenumero:
2428.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
23,9 mm
1,5 mm
24 mm
85369010
50 kpl
0,35 g
DE

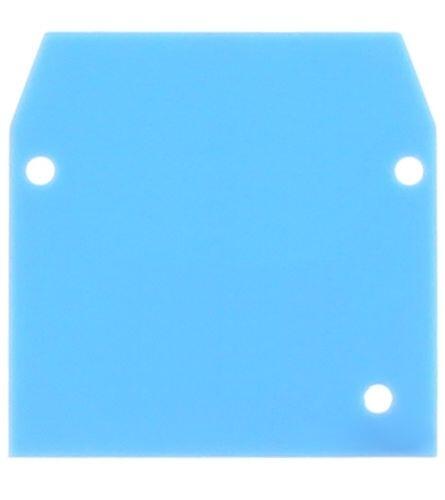

Välilevy, TW 2,5/15 BU
Tuotenumero:
2428.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
23,9 mm
1,5 mm
24 mm
85369010
50 kpl
0,35 g
DE

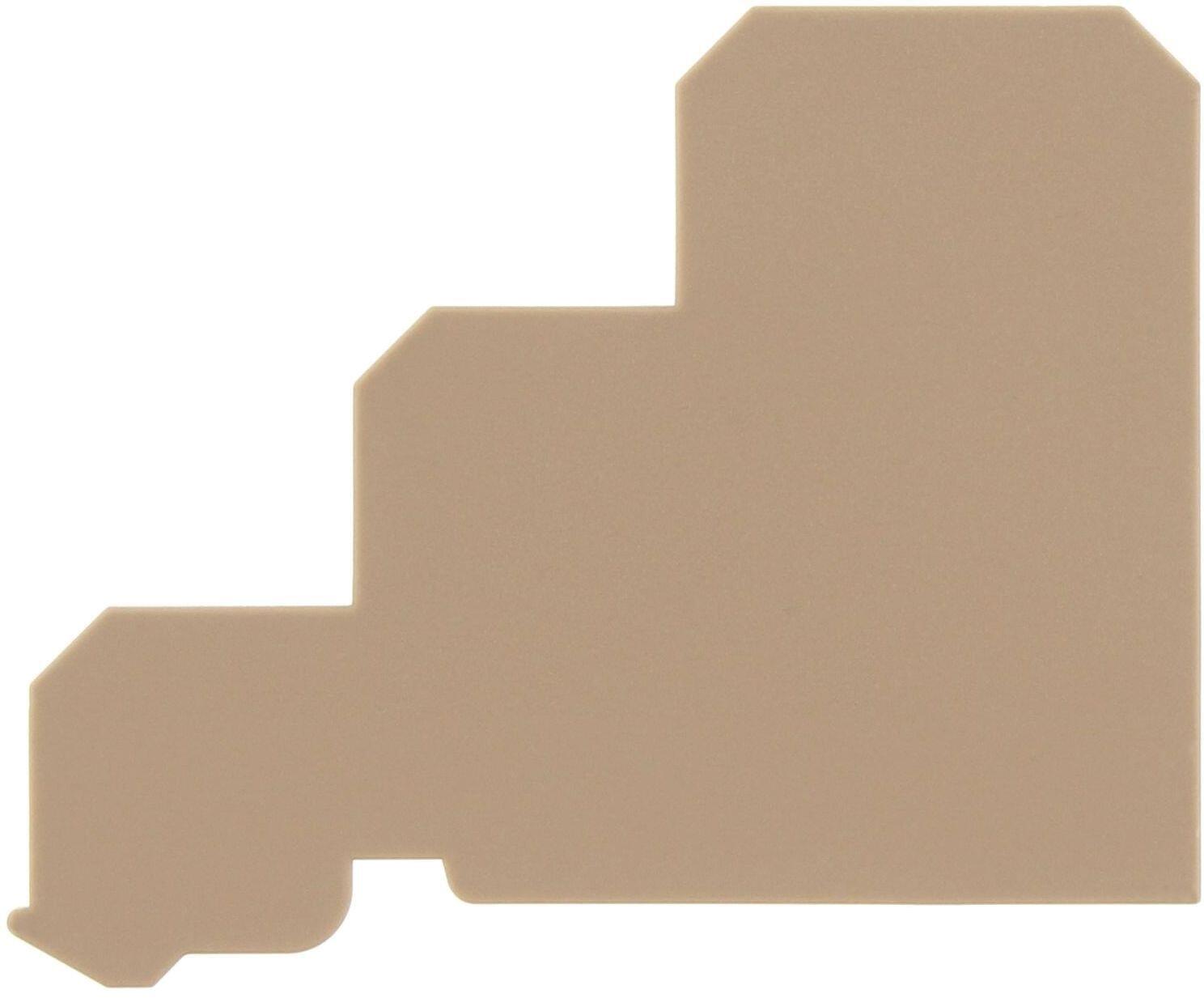

Päätylevy, AP 2,5/I BG
Tuotenumero:
2698.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
59,85 mm
85369010
20 kpl
3,5 g
DE

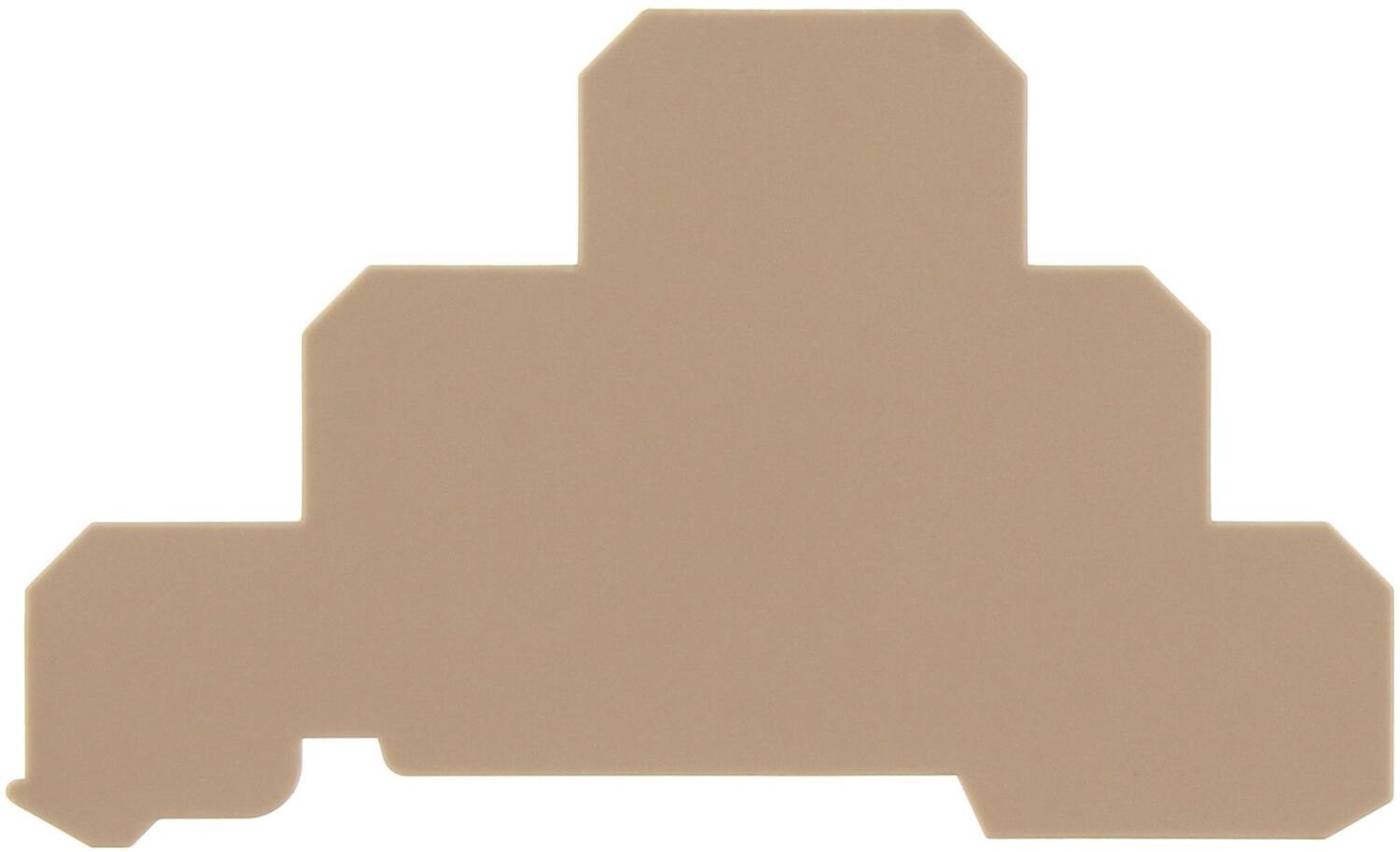

Päätylevy, AP 2,5/ID BG
Tuotenumero:
2699.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
81,85 mm
49,9 mm
85369010
20 kpl
4,5 g
DE
Päätylevy, AP 2,5/RL BG
Tuotenumero:
2575.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
3,1 g
DE

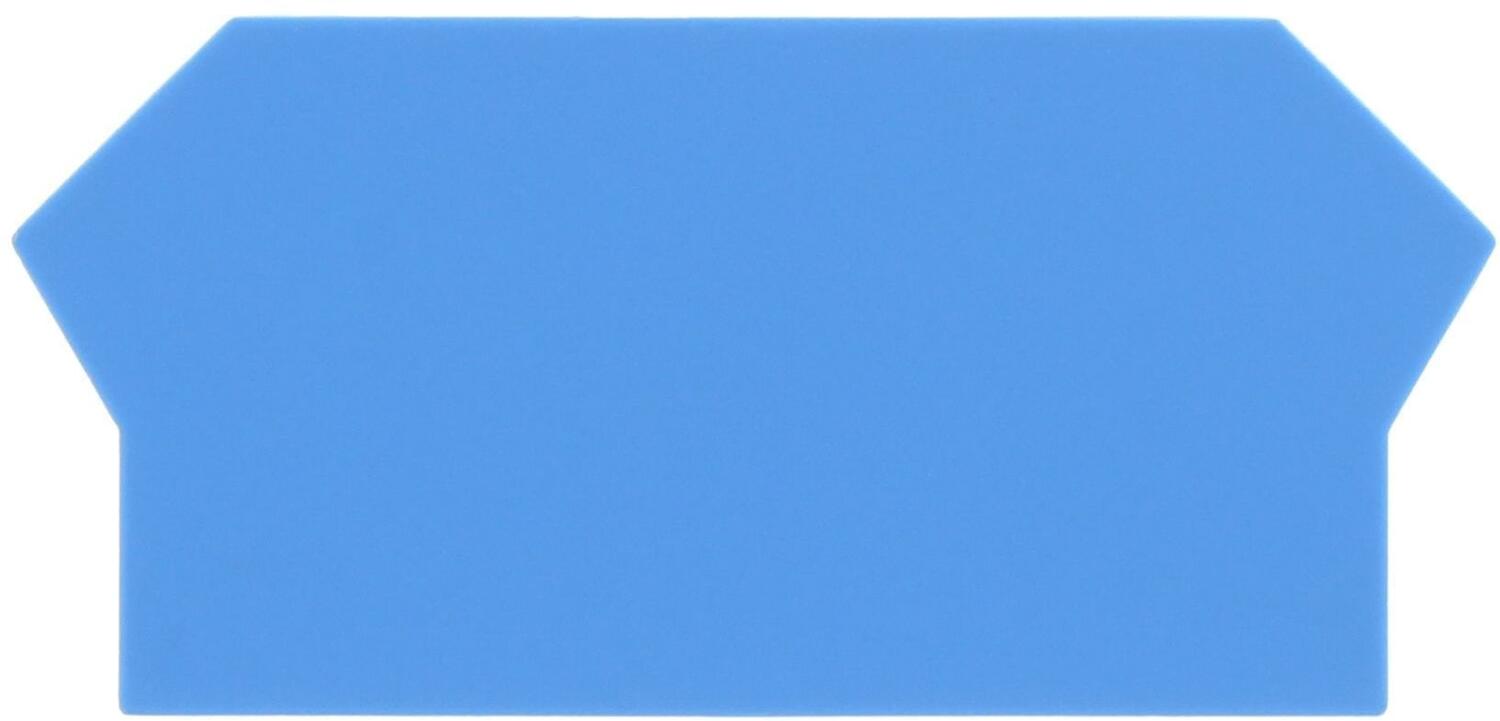

Päätylevy, AP 2,5/RL BU
Tuotenumero:
2575.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
3,1 g
DE

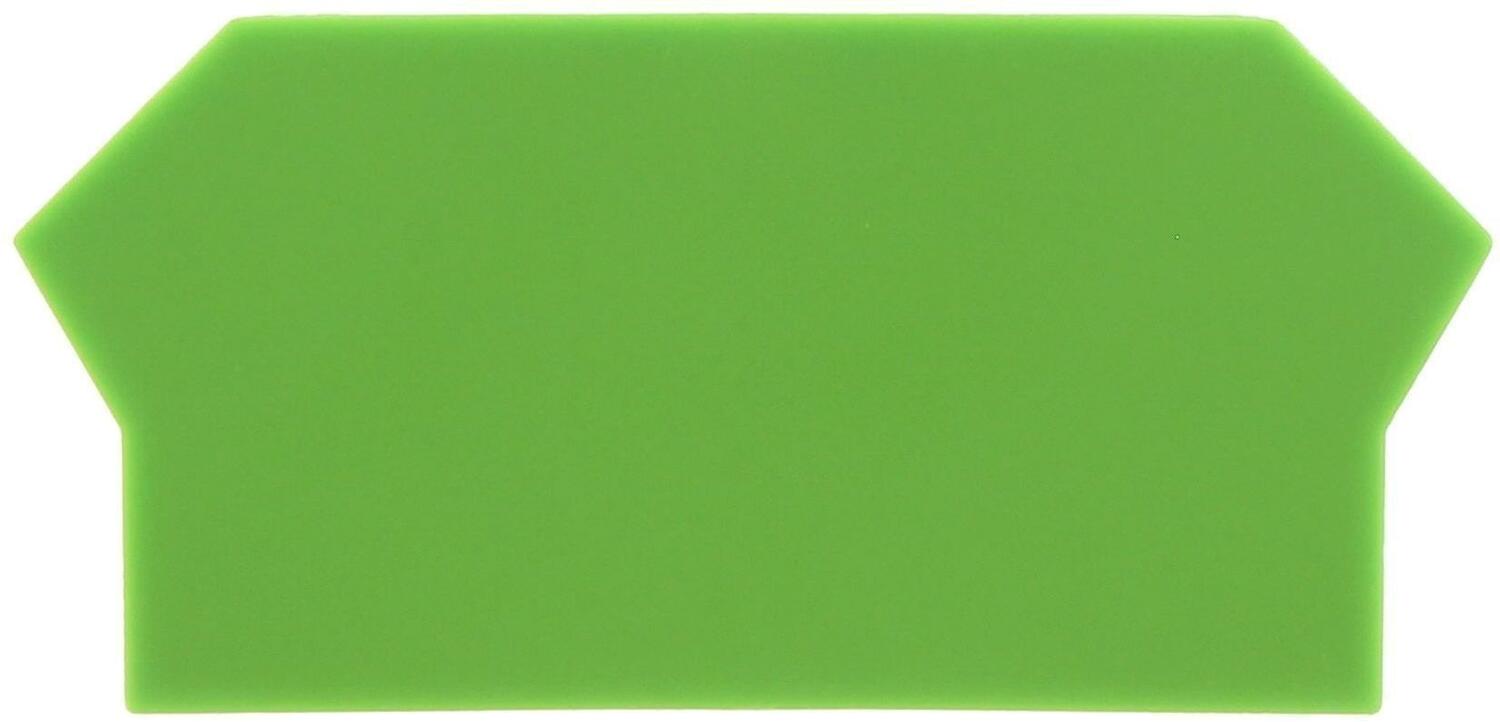

Päätylevy, AP 2,5/RL GN
Tuotenumero:
2575.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
3,1 g
DE

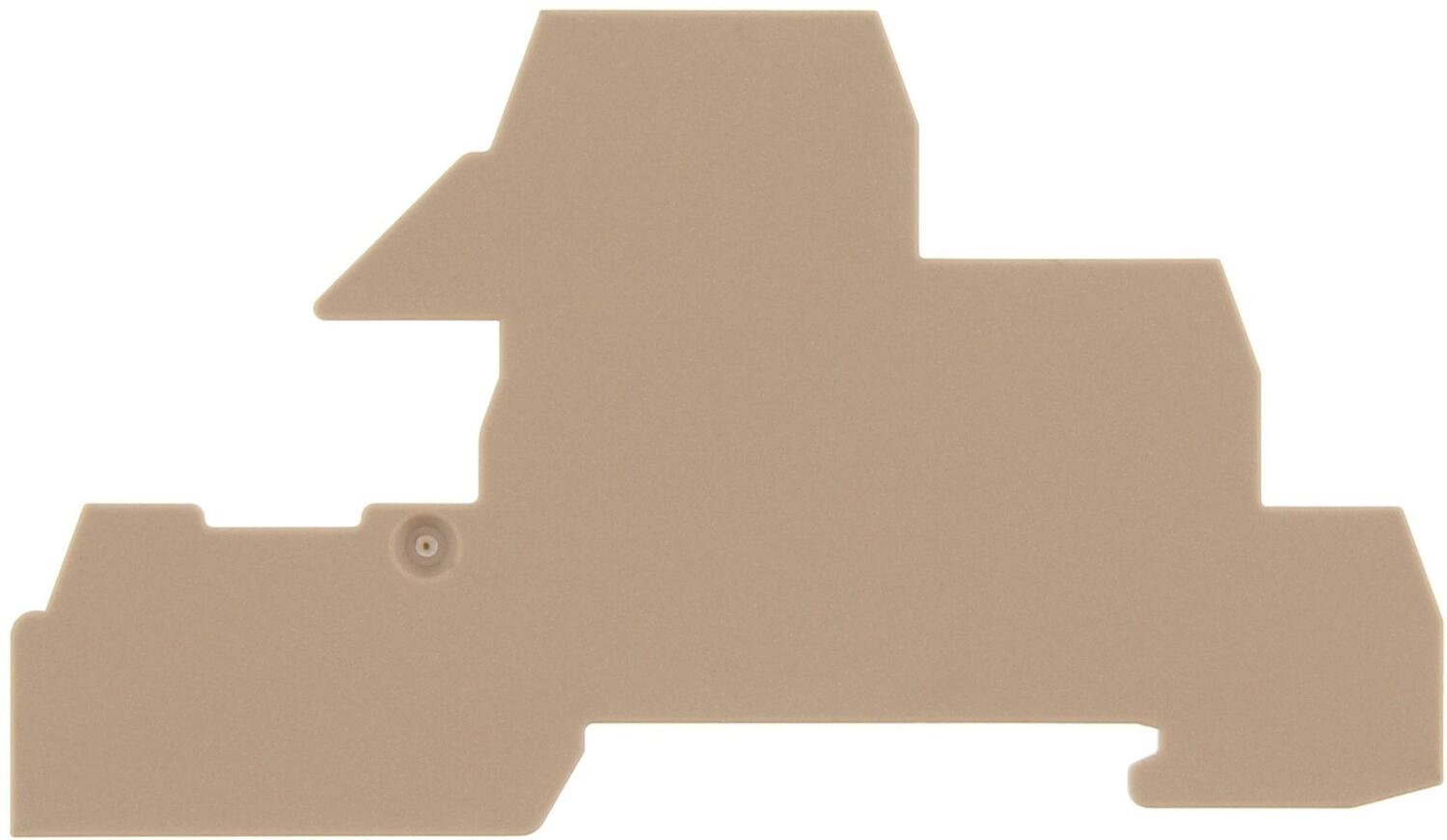

Päätylevy, AP 2,5/S BG
Tuotenumero:
2829.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
90,3 mm
1,5 mm
52,3 mm
85369010
20 kpl
5,15 g
DE

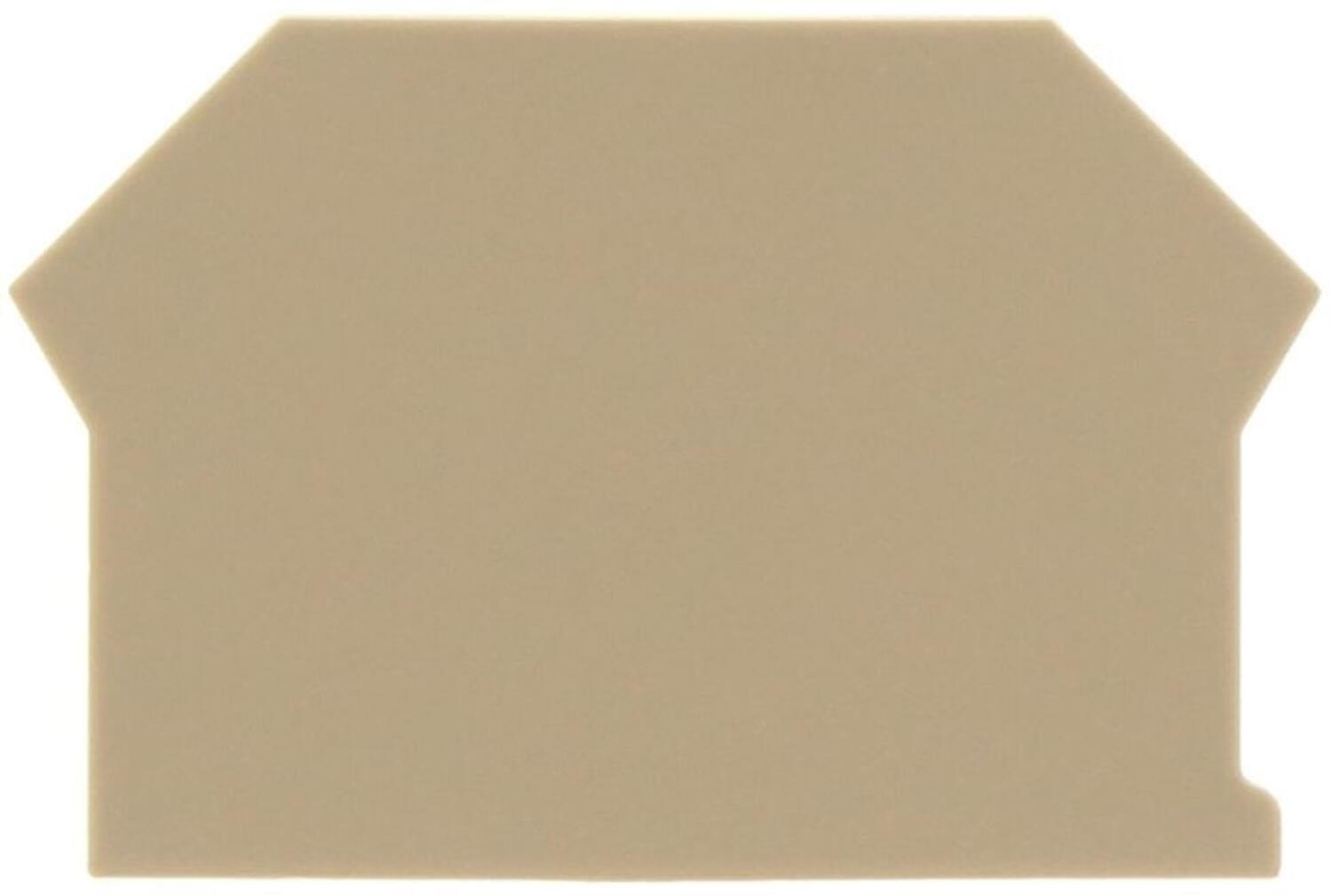

Päätylevy, AP 2,5-10 BG
Tuotenumero:
2001.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
48 mm
1,5 mm
31,5 mm
85369010
50 kpl
2,2 g
DE

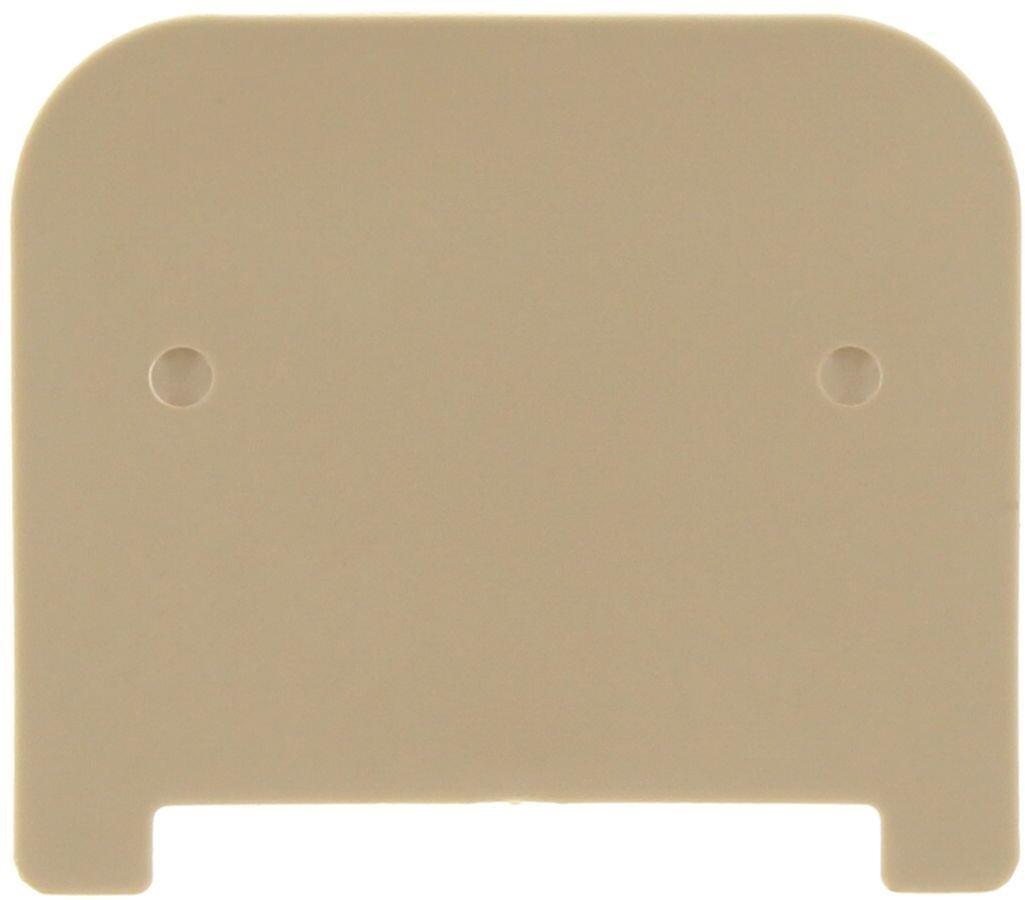

Välilevy, TW 2,5-10 BG
Tuotenumero:
2002.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
50 mm
1,5 mm
44 mm
85369010
50 kpl
3,2 g
DE

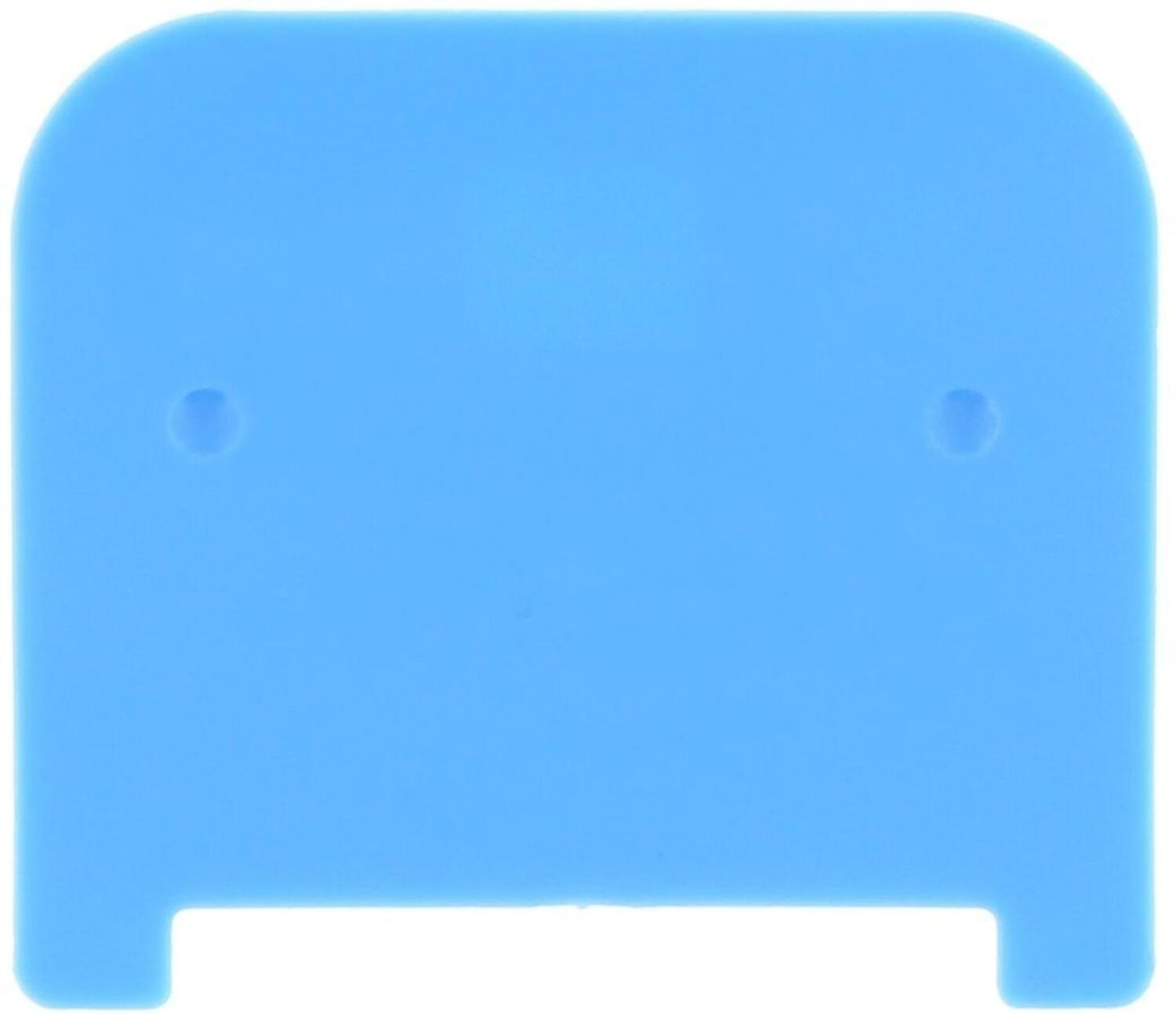

Välilevy, TW 2,5-10 BU
Tuotenumero:
2002.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
50 mm
1,5 mm
44 mm
85369010
50 kpl
3,2 g
DE

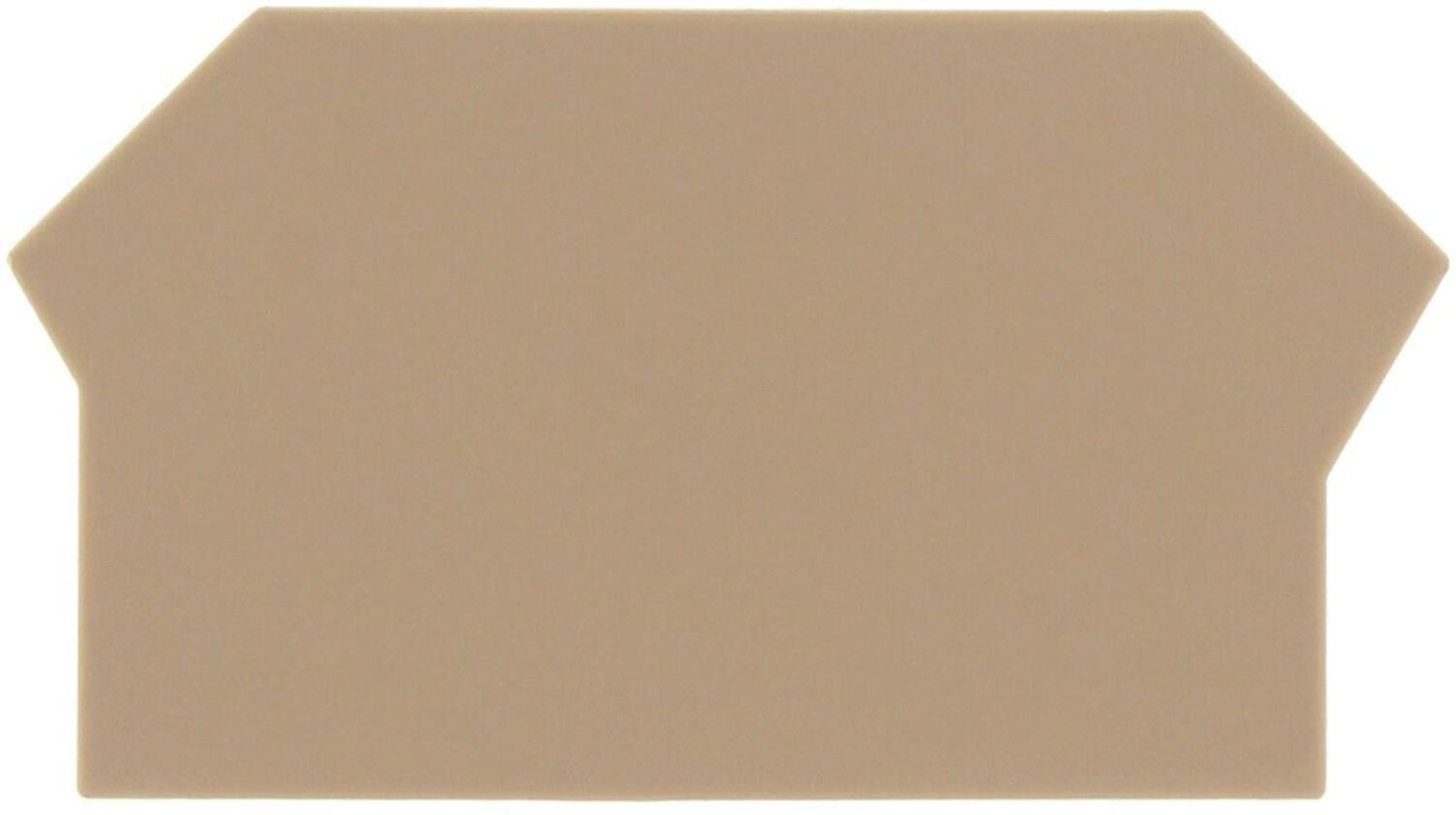

Päätylevy, AP 2,5-4/R BG
Tuotenumero:
2574.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
2,65 g
DE

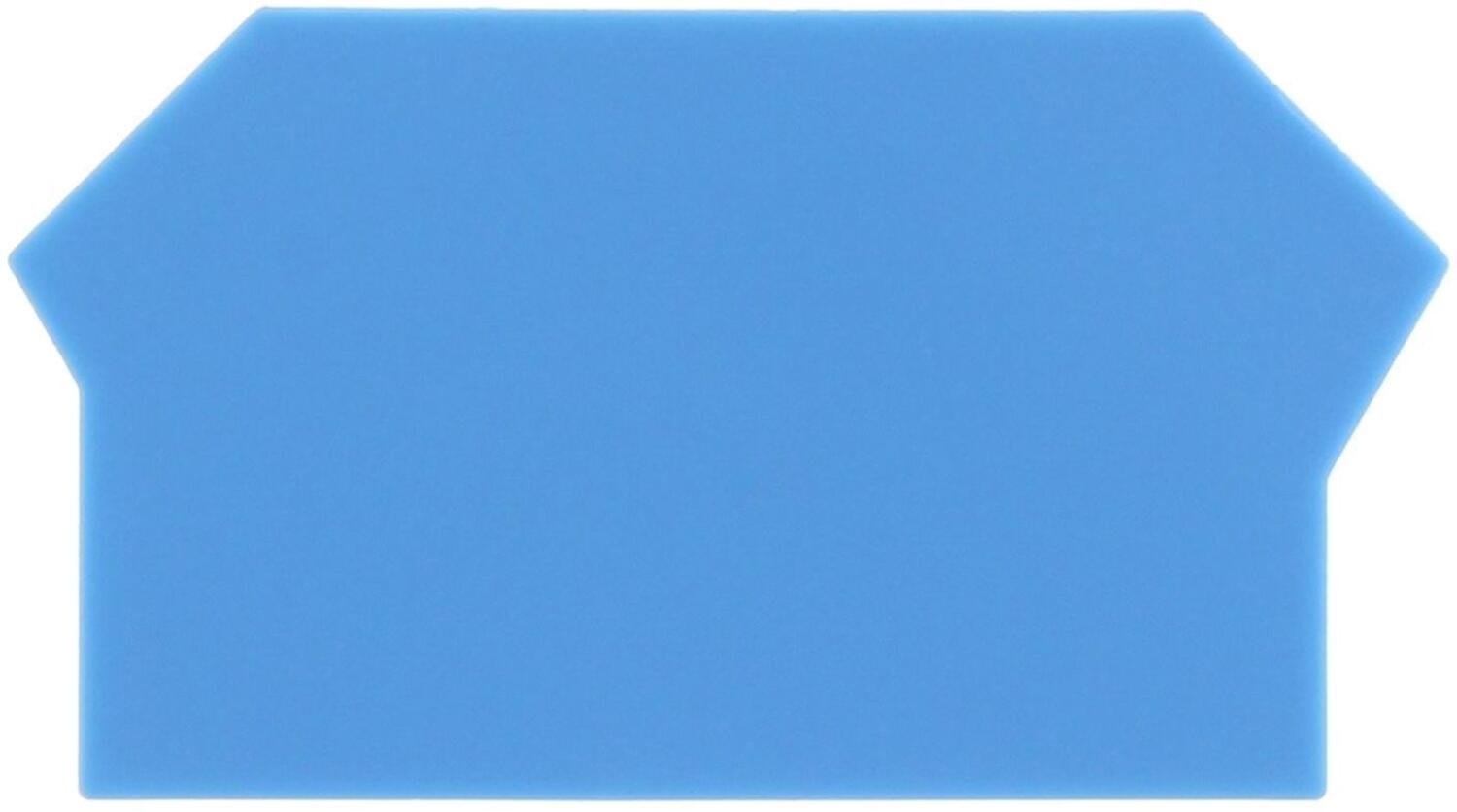

Tuotenumero:
2574.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
2,65 g
DE

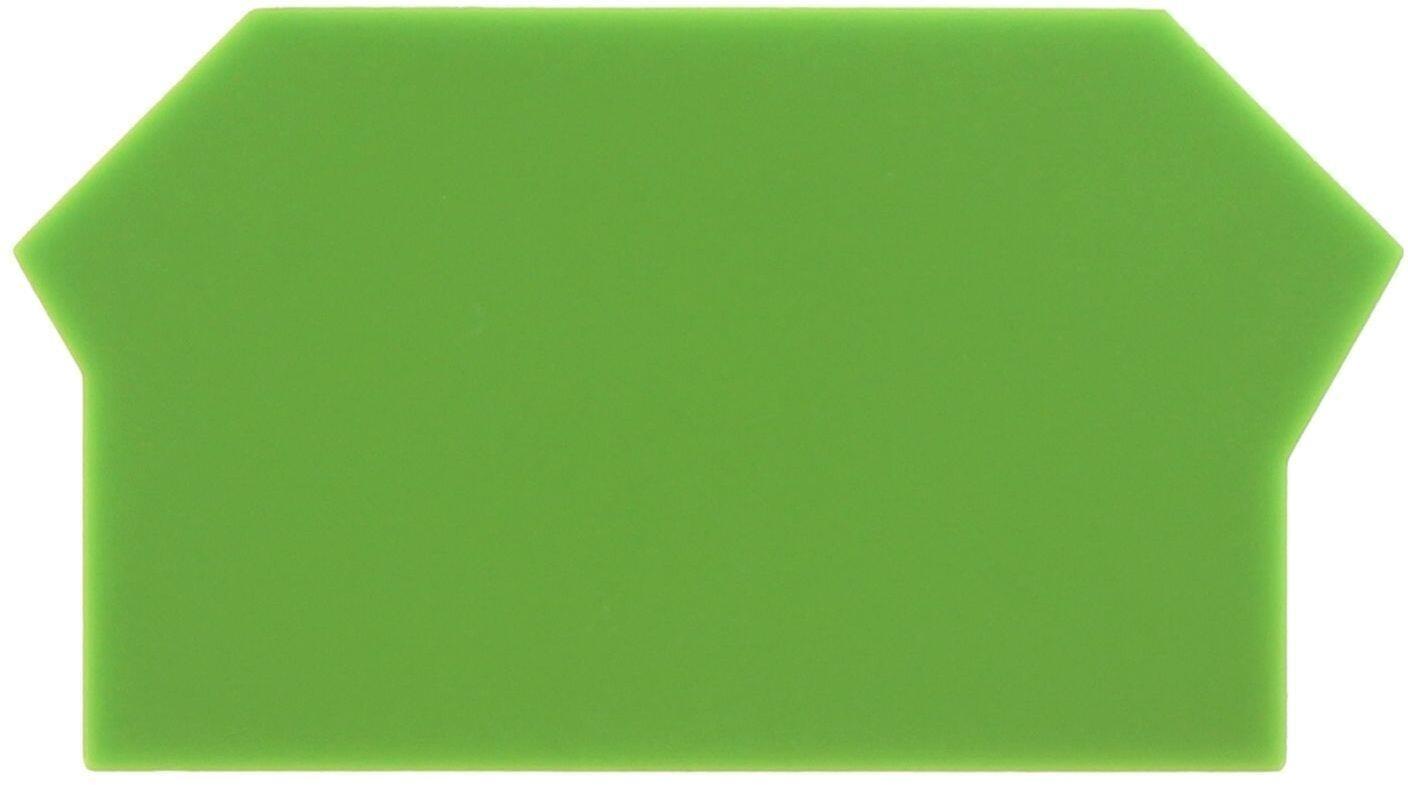

Tuotenumero:
2574.1 Kopioitu!
Vihreä
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
2,65 g
DE
Päätylevy, AP 35 BG
Tuotenumero:
2116.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
61,8 mm
1,5 mm
58,7 mm
85369010
20 kpl
5,8 g
DE
Tuotenumero:
2116.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
61,8 mm
1,5 mm
58,7 mm
85369010
20 kpl
5,8 g
DE
Tuotenumero:
2159.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
61 mm
1,5 mm
46,5 mm
85369010
20 kpl
3,3 g
DE

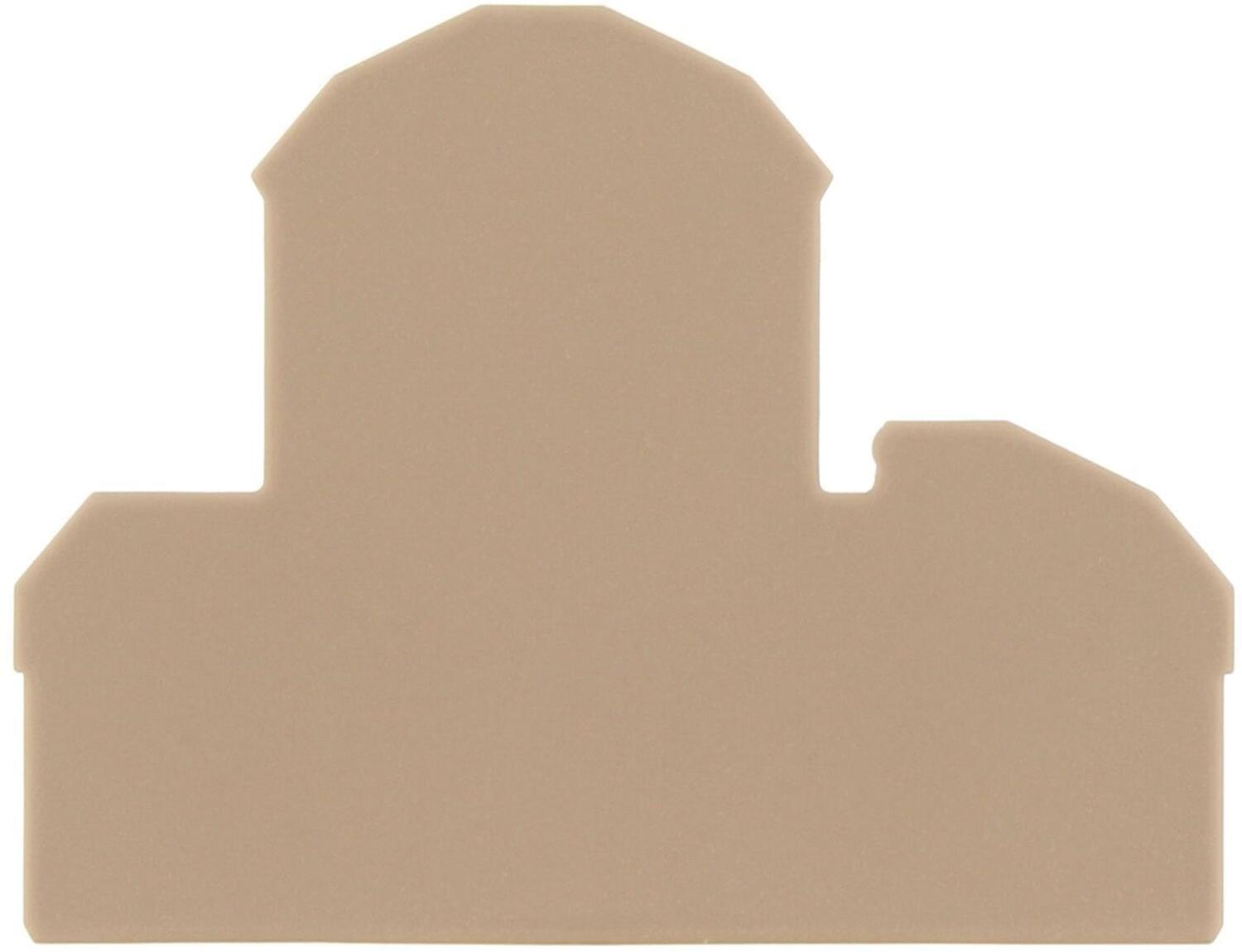

Päätylevy, AP 4 BG
Tuotenumero:
2101.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
58,9 mm
1,5 mm
45,4 mm
85369010
20 kpl
3,18 g
DE

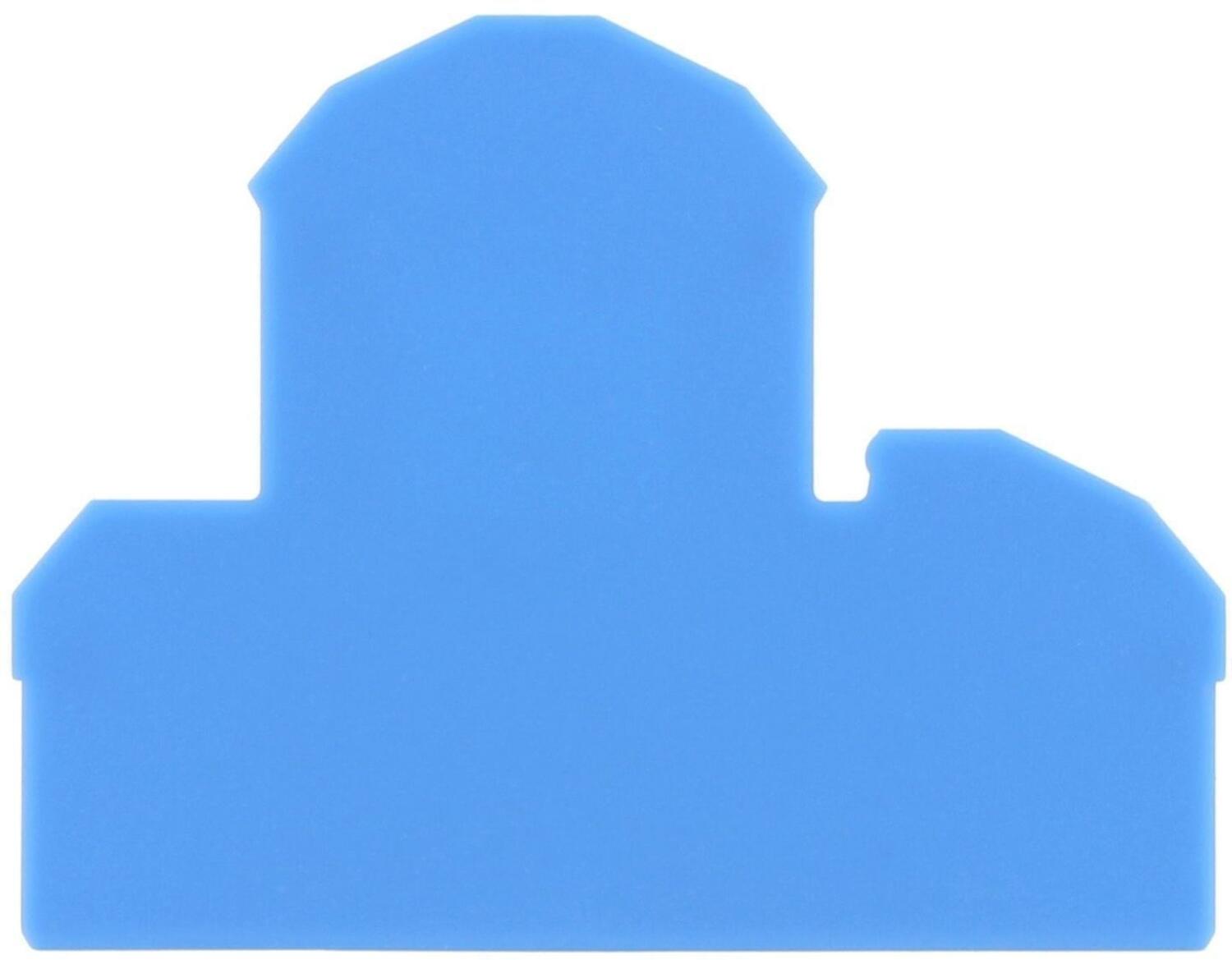

Tuotenumero:
2101.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
58,9 mm
1,5 mm
45,4 mm
85369010
20 kpl
3,18 g
DE

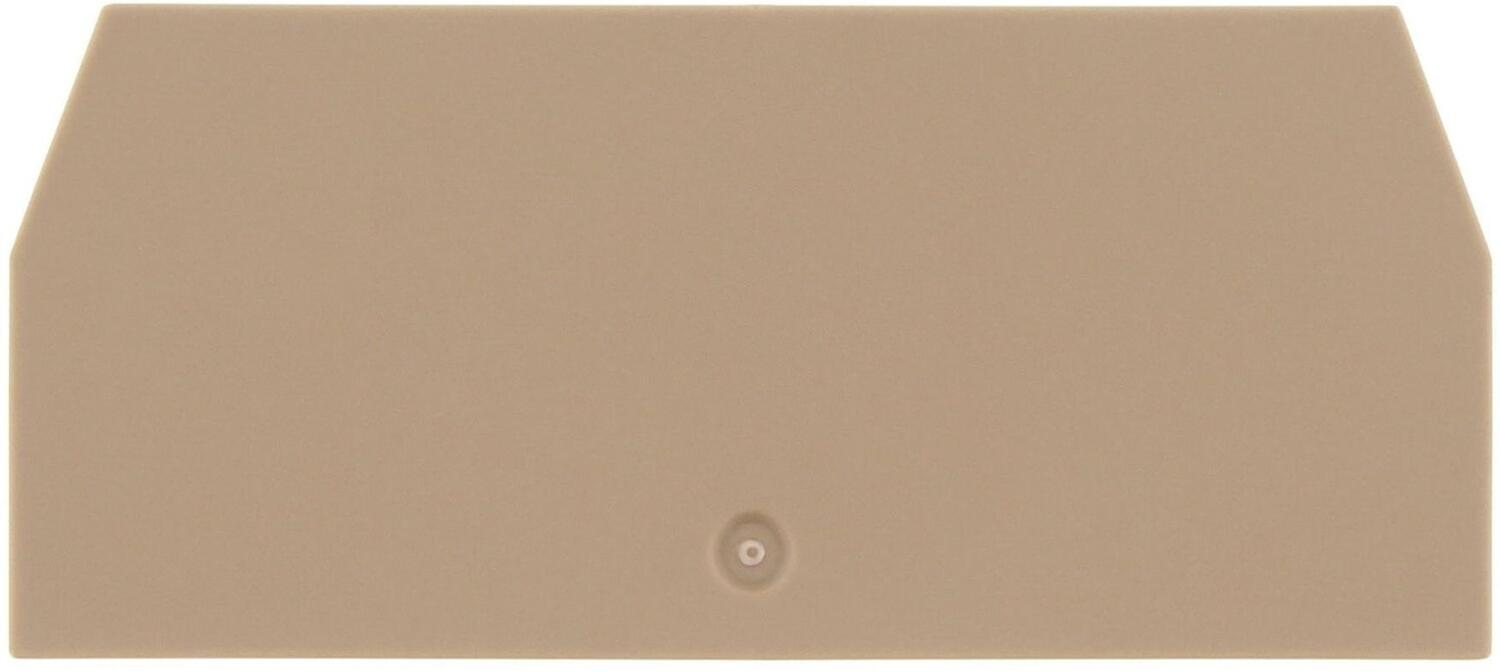

Päätylevy, AP L/Q/D BG
Tuotenumero:
2782.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
72 mm
1,5 mm
32 mm
85369010
20 kpl
3,1 g
DE

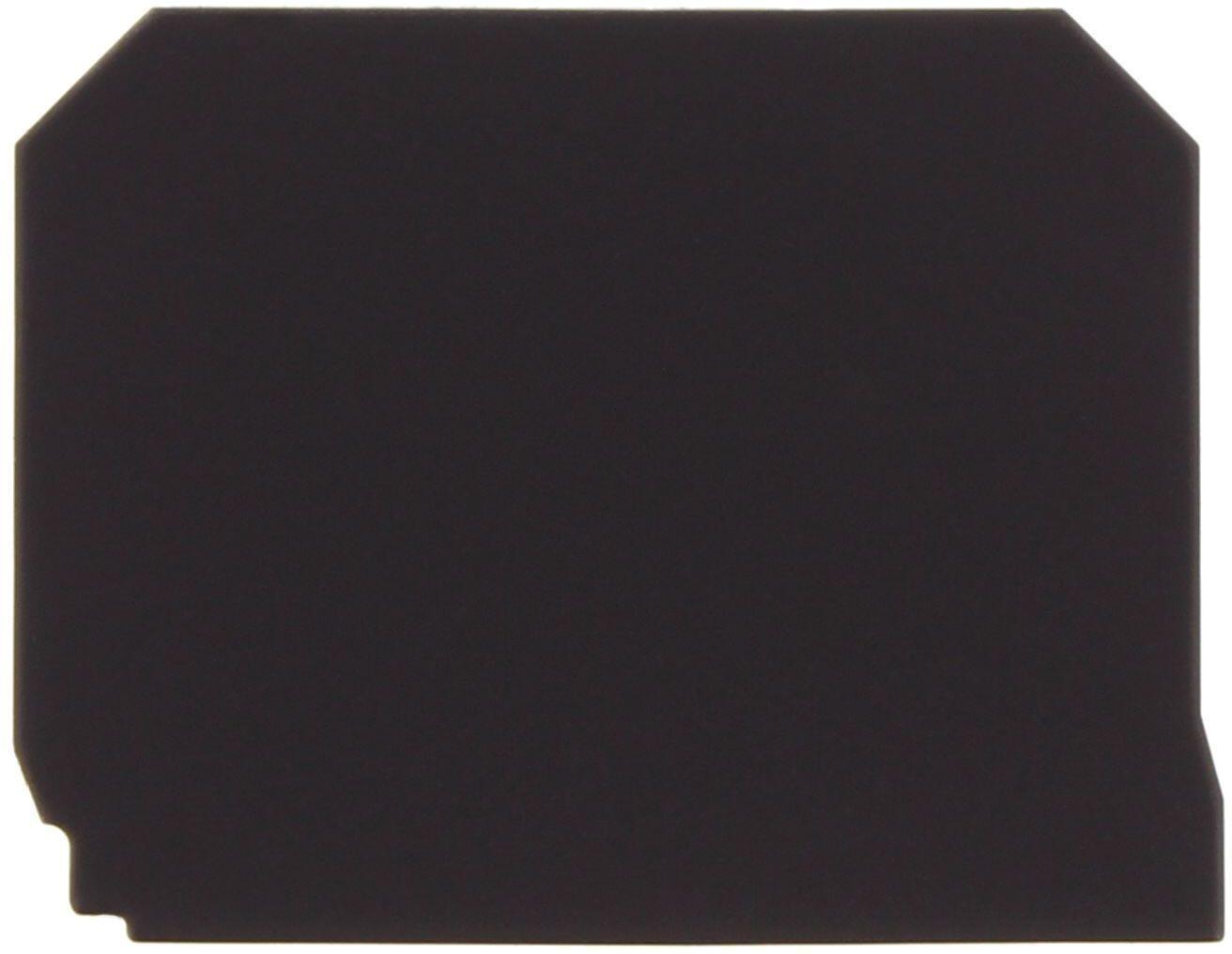

Tuotenumero:
2047.4 Kopioitu!
Musta
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
53,8 mm
2,7 mm
41,6 mm
85369010
20 kpl
4,76 g
DE

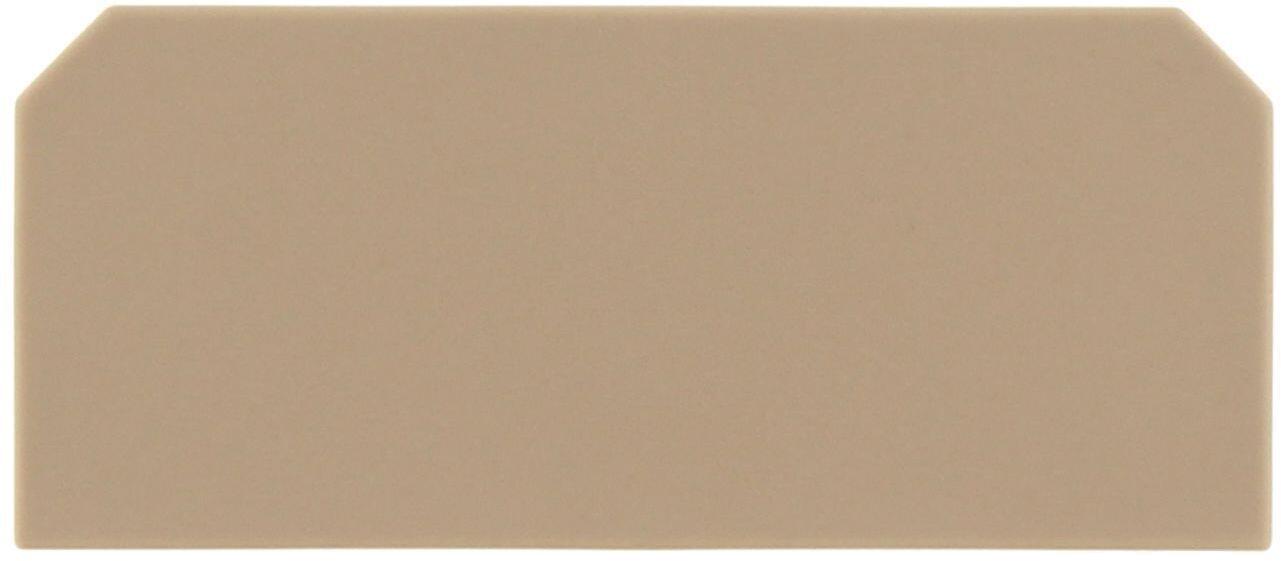

Päätylevy, AP SI-1 BG
Tuotenumero:
2046.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,5 mm
22,8 mm
85369010
50 kpl
1,95 g
DE

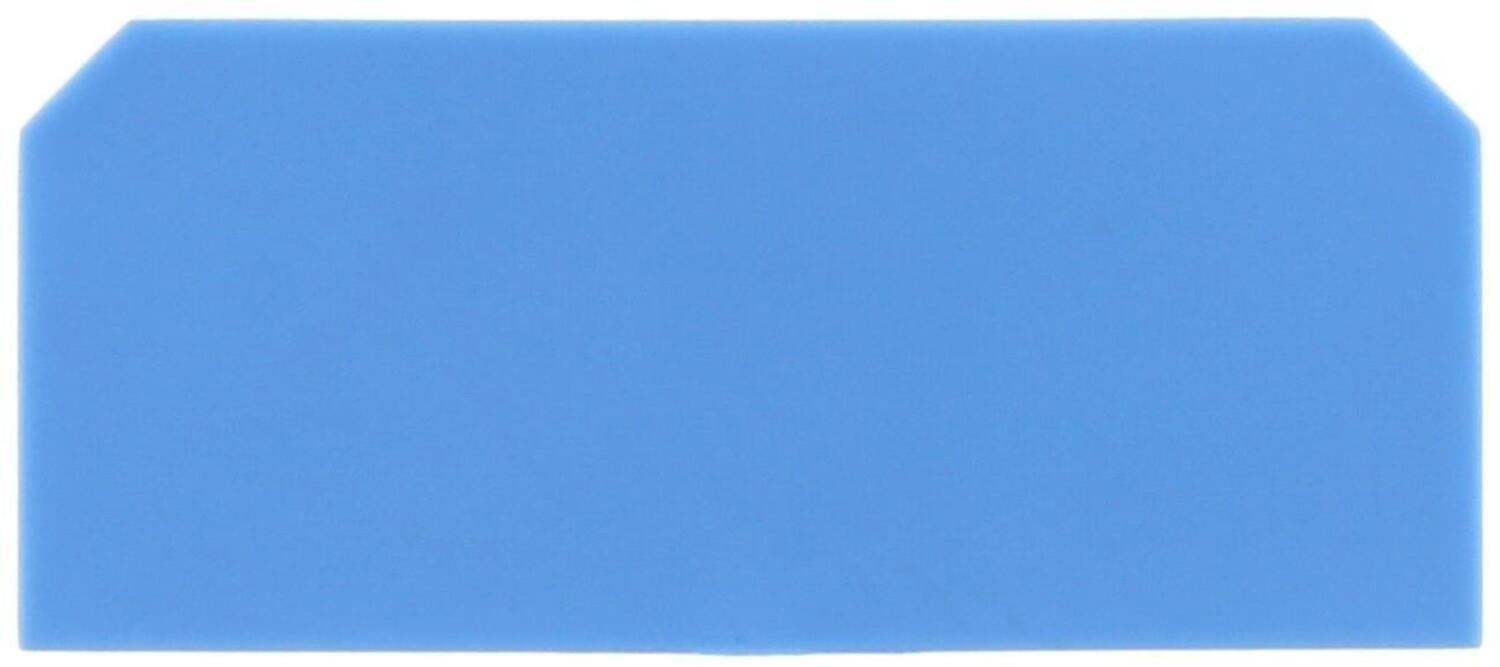

Tuotenumero:
2046.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
52,5 mm
1,5 mm
22,8 mm
85369010
50 kpl
1,95 g
DE
Päätylevy, AP SID-1 BG
Tuotenumero:
2187.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
67 mm
1,5 mm
43 mm
85369010
20 kpl
4,01 g
DE

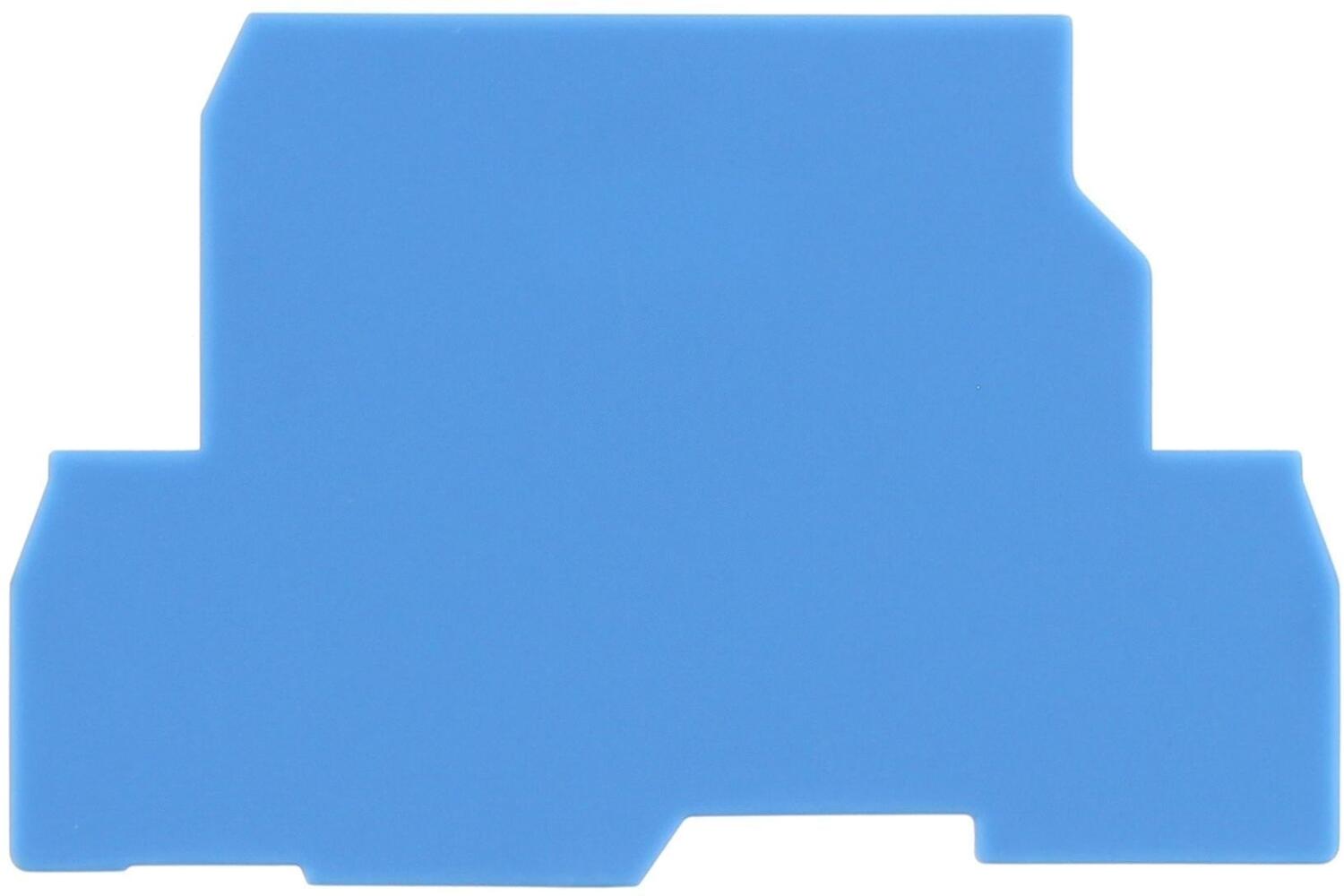

Tuotenumero:
2187.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
67 mm
1,5 mm
43 mm
85369010
20 kpl
4,01 g
DE

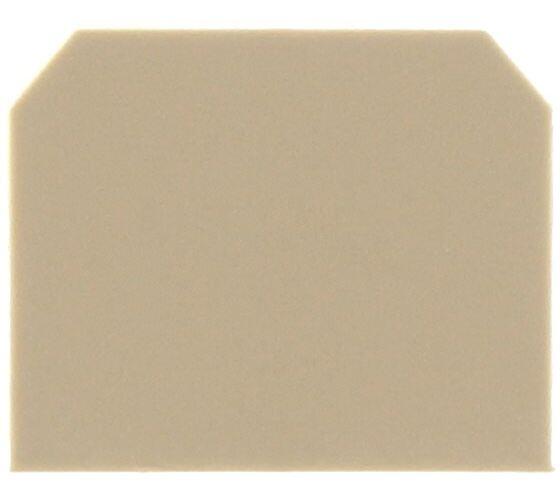

Päätylevy, AP SR BG
Tuotenumero:
2070.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
1 g
DE

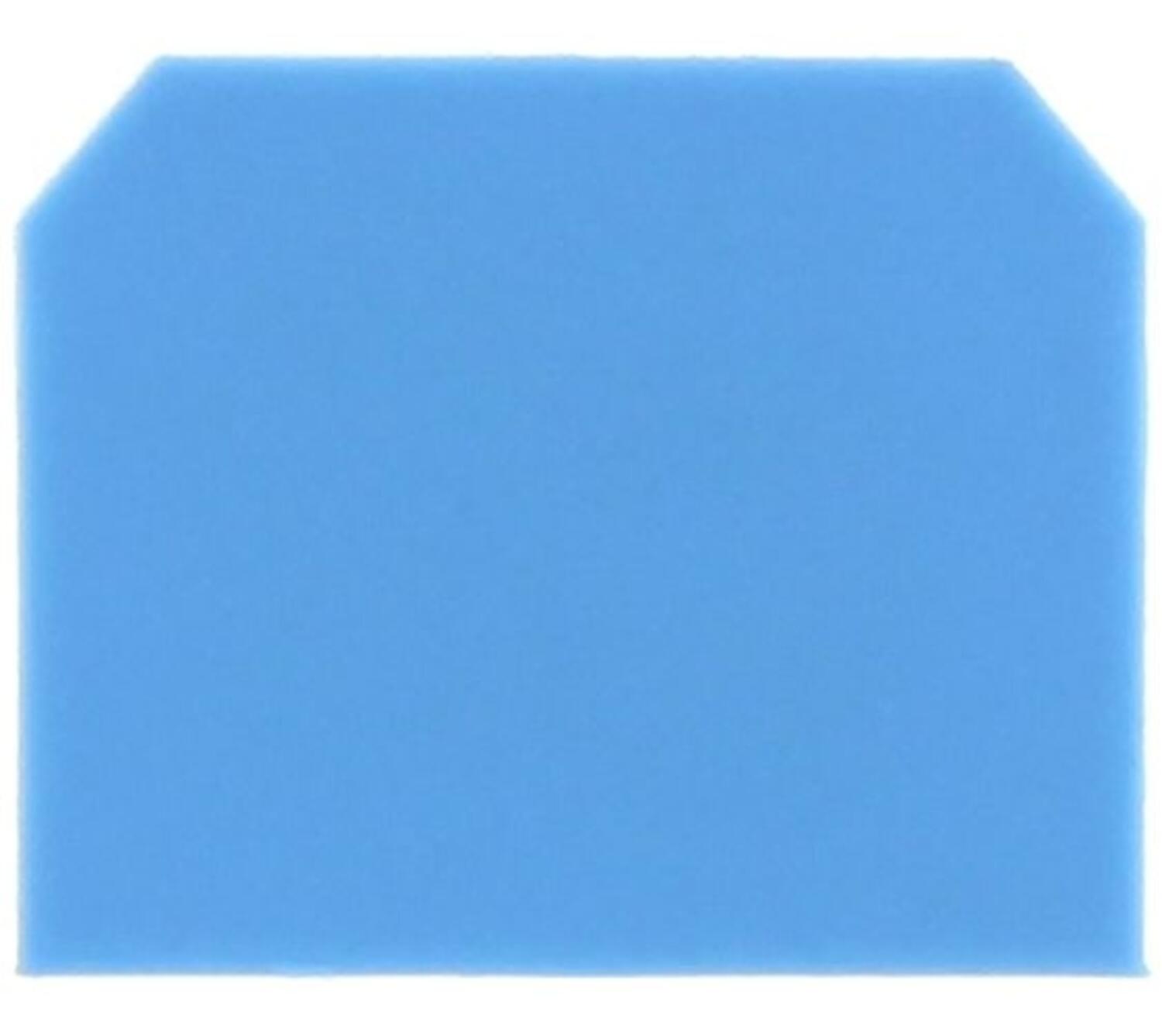

Päätylevy, AP SR BU
Tuotenumero:
2070.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
1,5 mm
85369010
50 kpl
1 g
DE

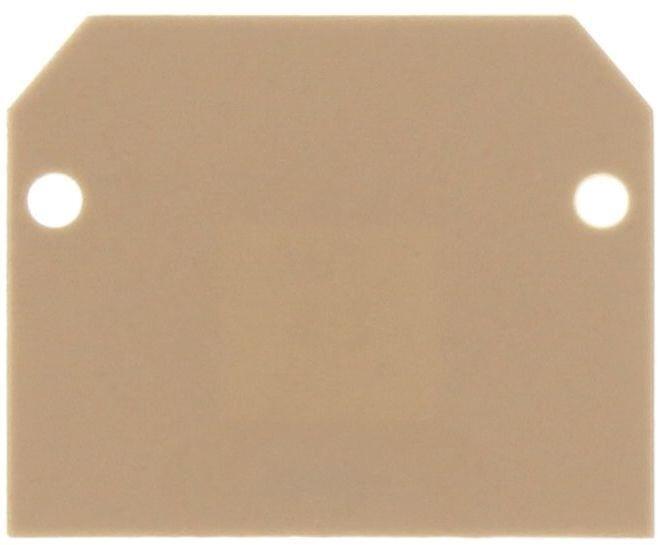

Tuotenumero:
2426.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
27 mm
1,5 mm
22 mm
85369010
50 kpl
0,36 g
DE
Päätylevyt ruuviliittimille
Päätypuristin, ES 35/K/ST BG
Tuotenumero:
2426.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
27 mm
1,5 mm
22 mm
85369010
50 kpl
0,36 g
DE

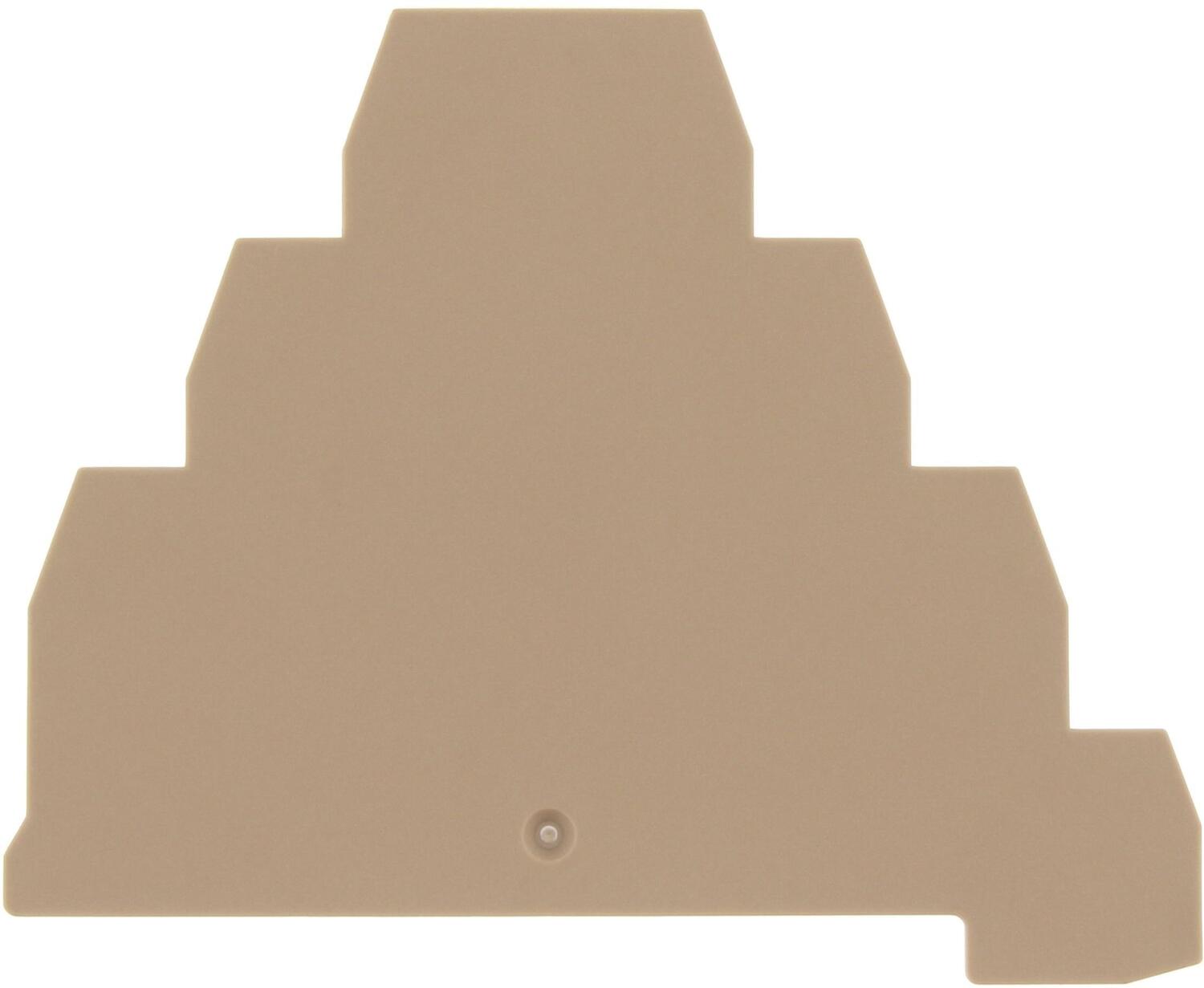

Päätylevy, AP VMAK 2,5 BG
Tuotenumero:
2862.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
91,15 mm
2 mm
85369010
20 kpl
6,5 g
DE

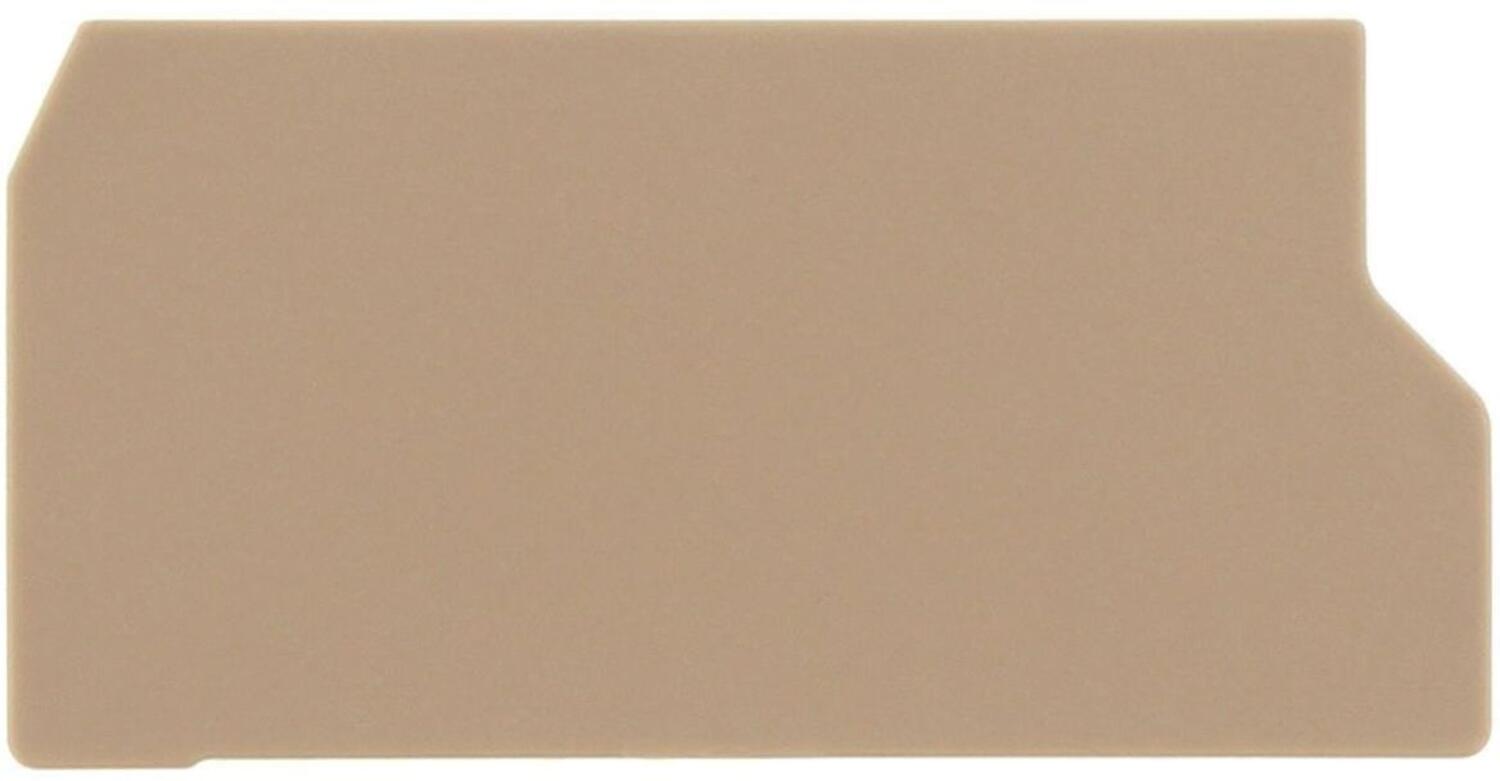

Päätylevy, AP/SI-2 BG
Tuotenumero:
2186.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
48 mm
1,5 mm
24,3 mm
85369010
50 kpl
1,98 g
DE
Tuotenumero:
2186.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
48 mm
1,5 mm
24,3 mm
85369010
50 kpl
1,98 g
DE

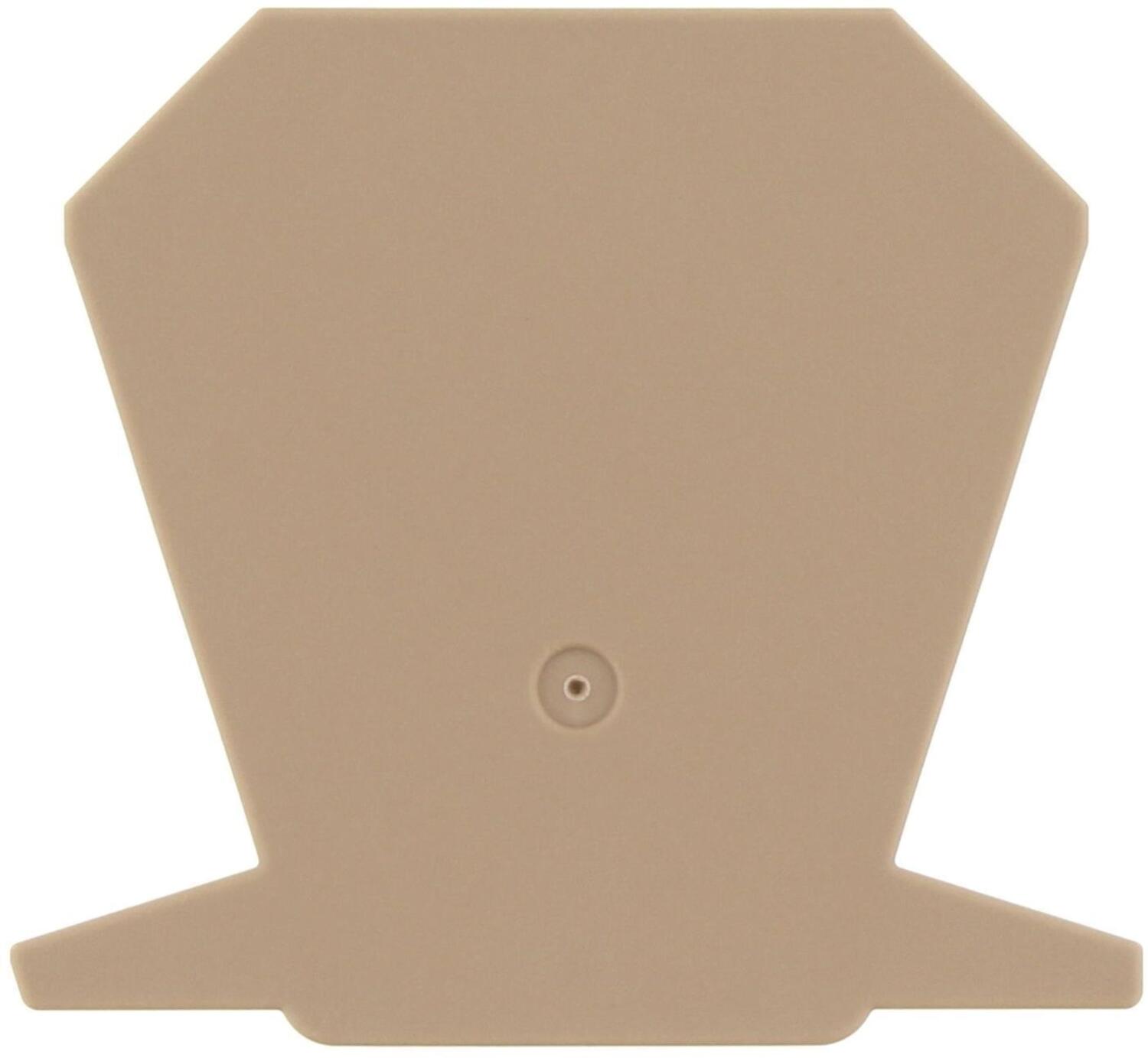

Tuotenumero:
2586.2 Kopioitu!
Beige
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
57,4 mm
1,5 mm
52,7 mm
85369010
20 kpl
3,2 g
DE
Päätylevyt ruuviliittimille
Tuotenumero:
2586.5 Kopioitu!
Sininen
Polyamidi 6.6
105 °C
-40 °C
UL94-V2
57,4 mm
1,5 mm
52,7 mm
85369010
20 kpl
3,2 g
DE

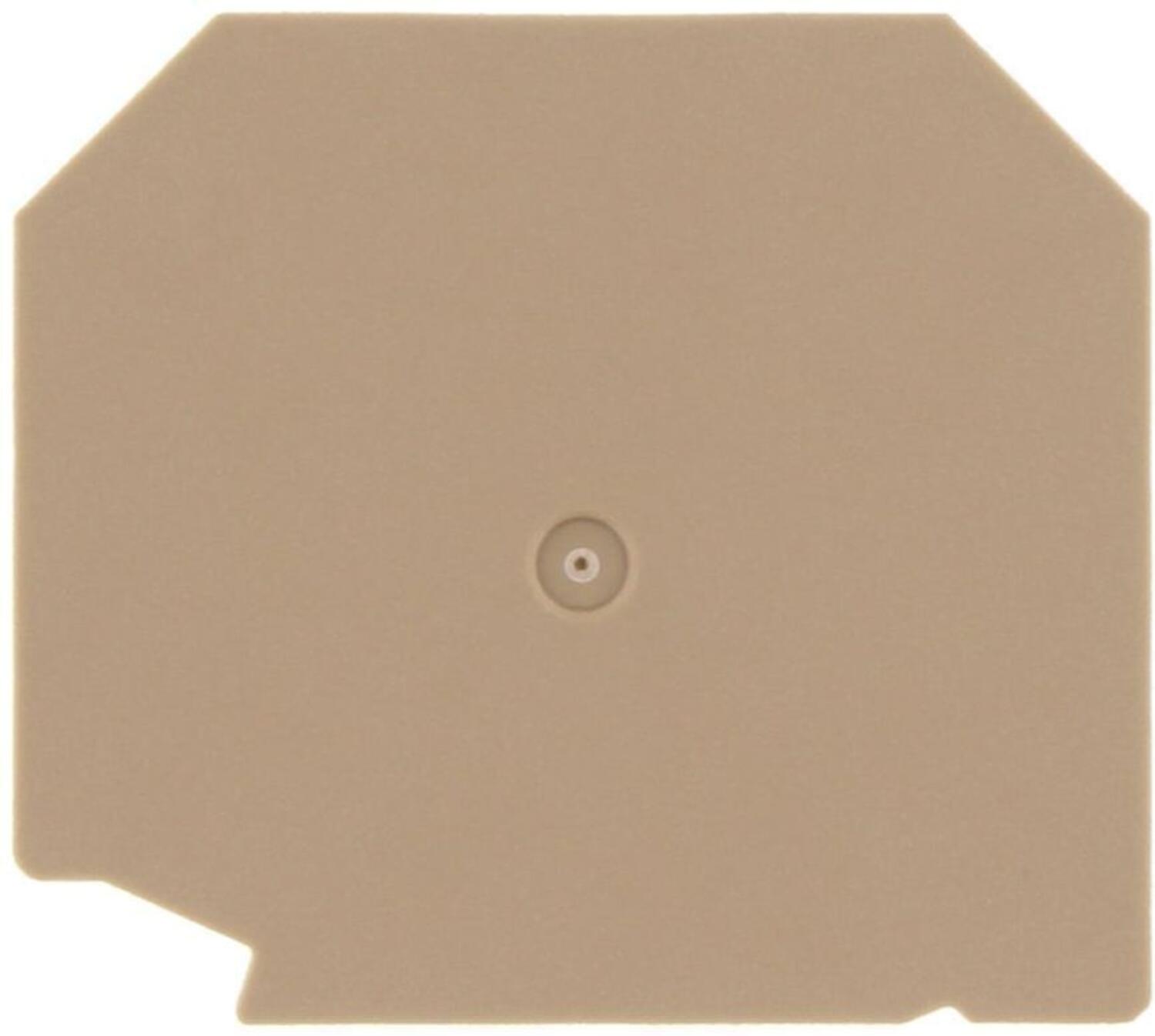

Päätylevy, SAP 16/2A BG
Tuotenumero:
17254.2 Kopioitu!
Beige
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
53 mm
1,5 mm
47,2 mm
85369010
20 kpl
3,14 g
DE

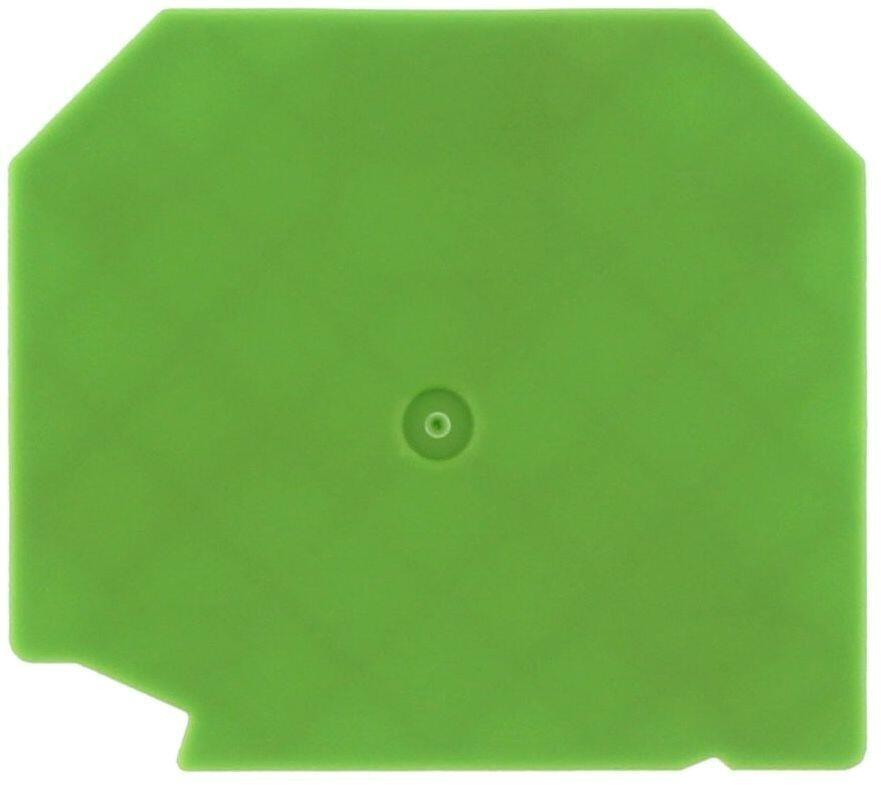

Päätylevy, SAP 16/2A GN
Tuotenumero:
17254.1 Kopioitu!
Vihreä
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
53 mm
1,5 mm
47,2 mm
85369010
20 kpl
3,14 g
DE

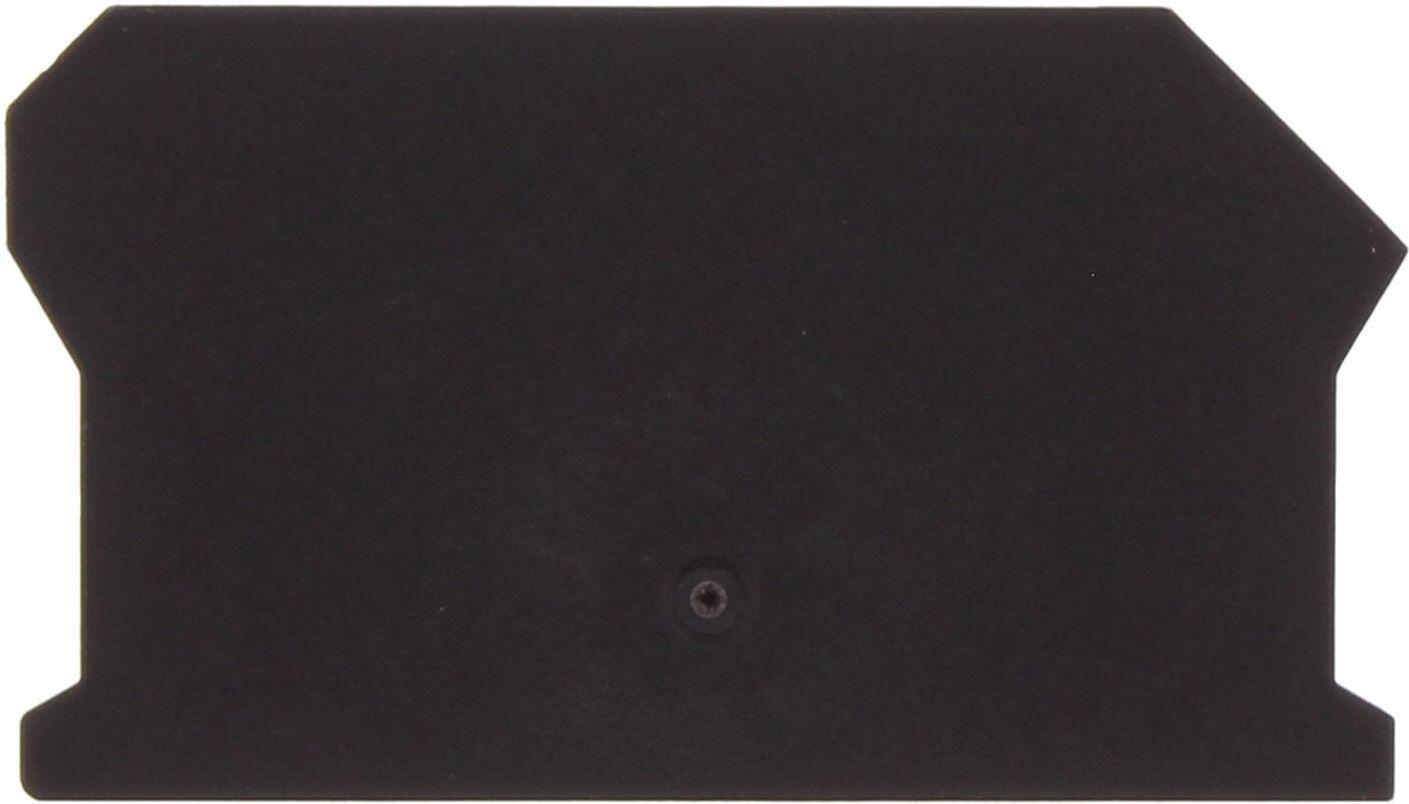

Päätylevy, SAP SSIK 4/6 BK
Tuotenumero:
17258.4 Kopioitu!
Musta
Polyamidi 6.6
140 °C
-40 °C
UL94-V0
1,5 mm
33 mm
85369010
20 kpl
3 g
DE

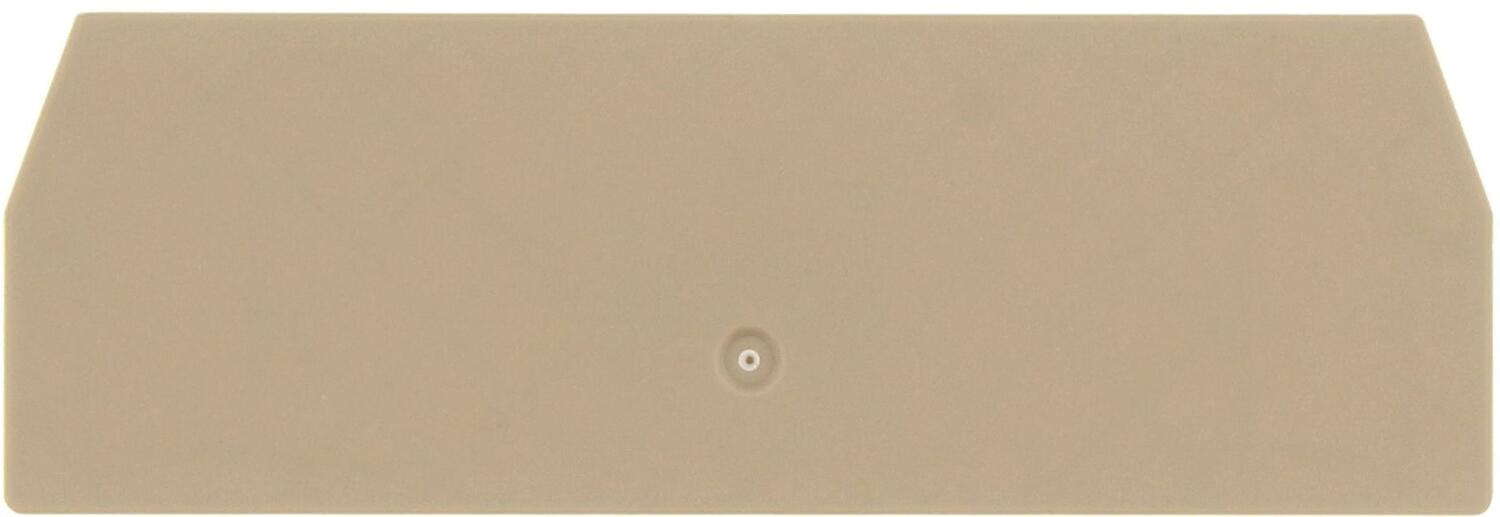

SAP/L/Q/D BG
Tuotenumero:
17530.2 Kopioitu!
Beige
Polyamidi
120 °C
-40 °C
UL94-V0
928 mm
15 mm
312 mm
85369010
20 kpl
29 g
DE

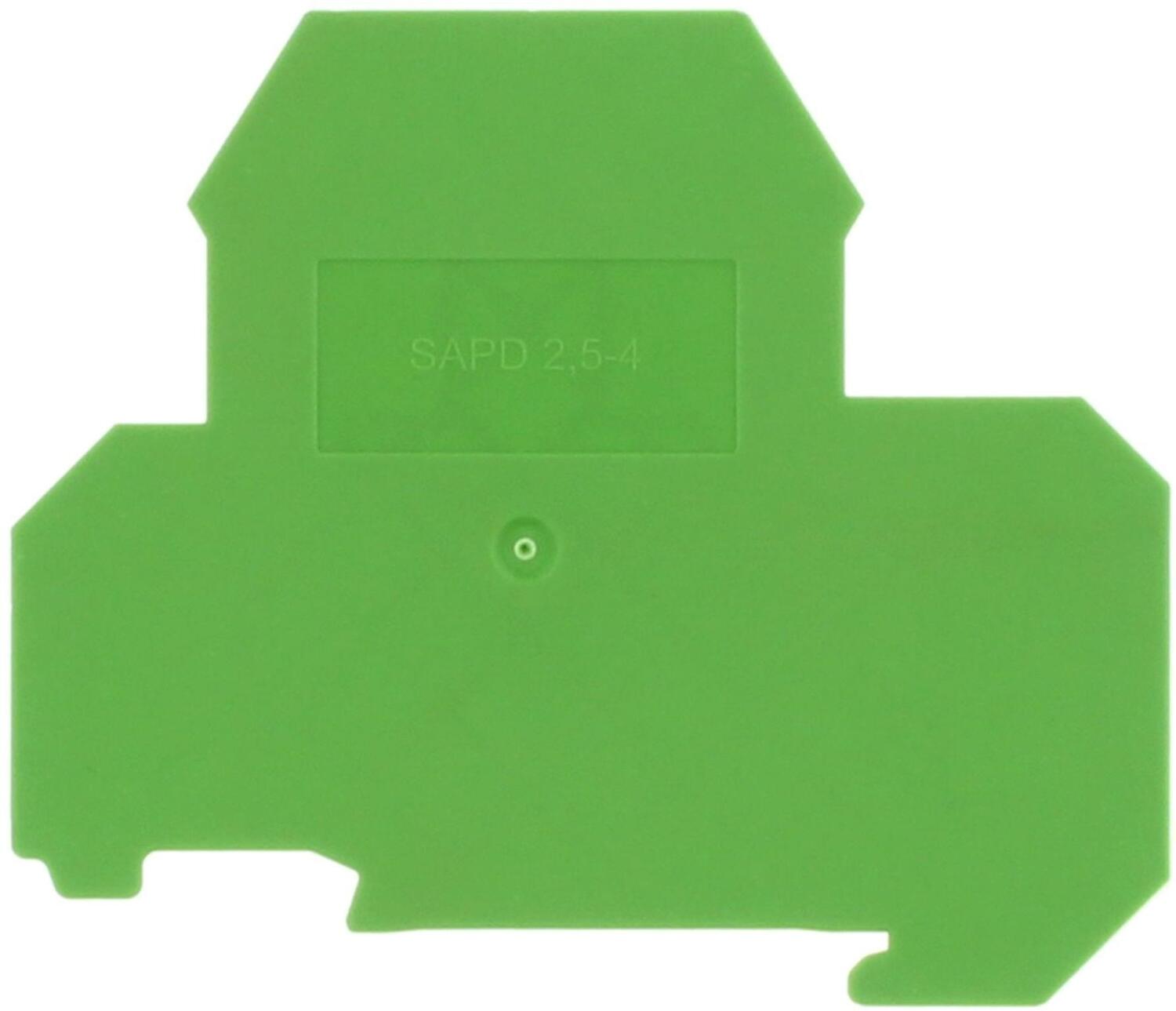

Päätylevy, SAPD 2,5-4 GN
Tuotenumero:
17292.1 Kopioitu!
Vihreä
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
72 mm
1,5 mm
62 mm
85369010
20 kpl
3,57 g
DE

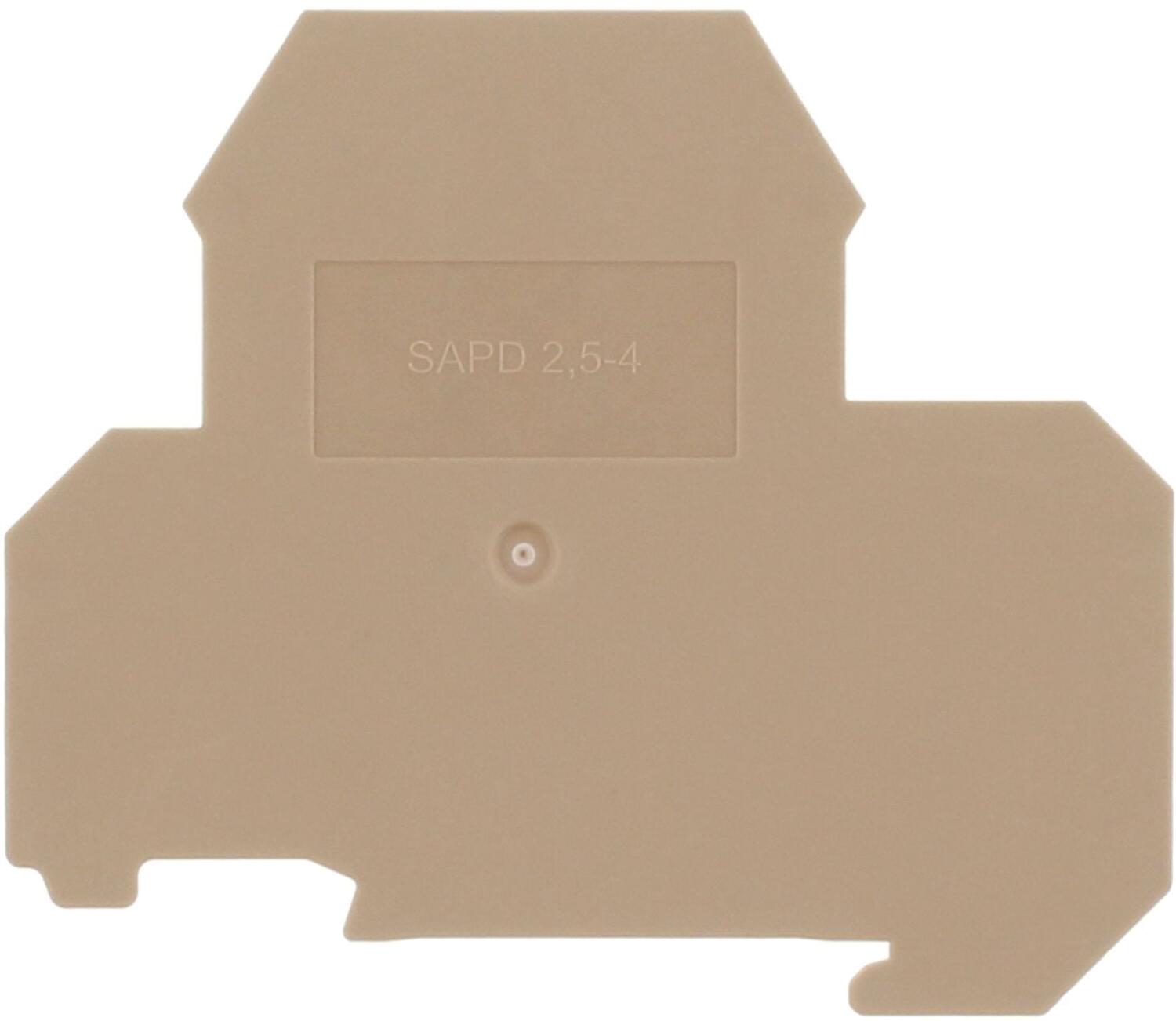

Päätylevy, SAPD 2,5-4 BG
Tuotenumero:
17292.2 Kopioitu!
Beige
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
72 mm
1,5 mm
62 mm
85369010
20 kpl
3,57 g
DE
Päätylevyt ruuviliittimille
Tuotenumero:
17292.4 Kopioitu!
Musta
Polyamidi 6.6
120 °C
-40 °C
UL94-V0
72 mm
15 mm
62 mm
85369010
20 kpl
357 g
DE
Kaksikerrosliitin levy
Tuotenumero:
17292.6 Kopioitu!

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Miro Ranki

Tuotepäällikkö

+358403412418
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
