PULS

PULS

MiniLine teholähde

10-12 V DC, 3 A ja 12-15 V DC, 4,2 A

  • Leveys 45 mm
  • Hyötysuhde <90 %
  • NEC Class 2 Listed
  • Jousivoimaliittimet

Tuotekuvaus

MiniLine-hakkuriteholähteissä yhdistyvät pieni koko, korkea laatu, pitkäikäisyys, korkea hyötysuhde sekä erinomainen hinta/laatu-suhde.

icon ML30.102N Product photo.
ML30.102N Product photo.
ML50.105N Product photo.
Hakua vastaavat tuotteet 2/2 |

Valikoima

Suosikit Tilausnumero: Hinta Ulostulojännite Syöttöjännite AC Syöttöjännite DC Liittimet Teho Ulostulovirta
ML50.105N Product photo.
ML30.102 Teholähde 100-240 V AC/10-12 V DC, 3 A
12 V DC 100-240 V 110-300 V Jousivoima 30 W 2,5 A
ML50.105N Product photo.
ML50.102 Teholähde 100-240 V AC/12-15 V DC, 4,2 A
12 V DC 100-240 V 110-300 V Jousivoima 50 W 4,2 A

Tuote

search ML50.105N Product photo.
ML50.105N Product photo.

ML30.102
Teholähde 100-240 V AC/10-12 V DC, 3 A

Tekniset tiedot

Sisääntulo
Syöttöjännitealue Wide-range
Vaiheiden määrä 1
Syöttöjännite AC 100-240 V
Min. syöttöjännite AC 85 V AC
Max. syöttöjännite AC 264 V AC
Syöttöjännite DC 110-300 V
Min. syöttöjännite DC 85 V DC
Max. syöttöjännite DC 375 V DC
Syöksyvirta 120 V AC, tyypillinen 17 A
Syöksyvirta 230 V AC, tyypillinen 35 A
Tehokerroin 120 V AC täydellä kuormalla, tyypillinen 0,53
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,53
Verkon taajuus 50-60 ±6 %
Virrankulutus 120 V AC 0,6 A
Virrankulutus 230 V AC 0,25 A
Syöttövirran tyyppi AC-DC

Ulostulo
Ulostulojännite 12 V DC
Min. ulostulojännite 10 V DC
Max. ulostulojännite 12 V DC
Ulostulovirta 2,5 A
Teho 30 W
Tehonlasku +60 °C...+70 °C 0,8 W/°C
Max. Ripple 10 mV pp
Syöttöjänniteregulointi <1% Vout (10 V), <1,2% Vout (12 V)
Min. lämpötila ilman tehonlaskua -10 °C
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF
Hyötysuhde 230 V AC, täydellä kuormalla 84 %
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 650000 h

Mitat
Leveys 45 mm
Korkeus 75 mm
Syvyys 91 mm
Paino 0,24 kg

Liittimet
Liittimet Jousivoima
Liitäntä Monisäikeinen max. 2,5 mm², yksisäikeinen max. 4 mm²

Muuta
Sarja Miniline
Standardit Selv: EN60950, Pelv: EN50178
Hyväksynnät CB, CE, CSA, EAC, NEC Class 2, UL
Kotelon materiaali ABS-muovi
Rinnankytkentä Kyllä, katso datasivu.
Sarjakytkentä Kyllä, katso datasivu.
Hold-up time 120 V AC, täydellä kuormalla, tyypillinen 18 ms
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 170 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä
Transienttisuodatin Kyllä, VDE0160 (750 V, 1,3 ms)
Aktiivinen transienttisuodatin Kyllä

Tallenna pdf Tallenna pdf

Mitat ja kytkennät

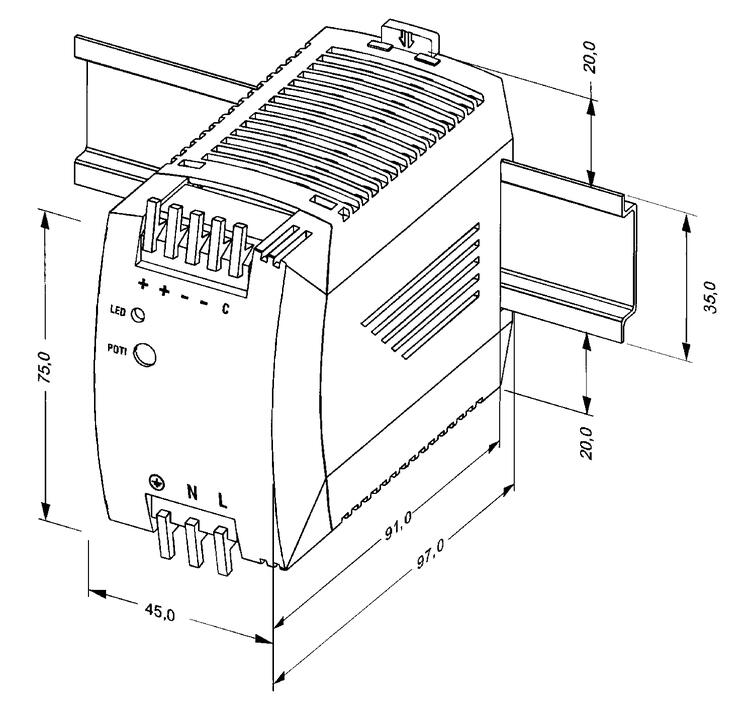

search or video icon Drawing to ML30.102

Tekniset kuvat

search or video icon search or video icon

Tiedostot

  • Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

    Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

  • Kuormitettavuus

    Kuormitettavuus
