PULS

Dimension CP teholähde EtherCat

24-28 V DC, 10 ja 20 A, 48-56 V DC, 10 A

  • Leveys 48 mm
  • Hyötysuhde jopa 96,2%
  • 20% power boost
  • EtherCat

Valitse tuote

Valitse tuote
PULS_2016.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Sisääntulo
Syöttöjännitealue Wide-range
Vaiheiden määrä 1
Syöttöjännite AC 100-240 V
Min. syöttöjännite AC 85 V AC
Max. syöttöjännite AC 264 V AC
Syöttöjännite DC 110-300 V
Min. syöttöjännite DC 88 V DC
Max. syöttöjännite DC 360 V DC
Syöksyvirta 120 V AC, tyypillinen 6 A
Syöksyvirta 230 V AC, tyypillinen 9 A
Tehokerroin 120 V AC täydellä kuormalla, tyypillinen 0,99
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,97
Verkon taajuus 50-60 ±6 %
Ensiösulake Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu.
Virrankulutus 120 V AC 2,17 A
Virrankulutus 230 V AC 1,14 A
Syöttövirran tyyppi AC-DC

Ulostulo
Ulostulojännite 24 V DC
Min. ulostulojännite 24 V DC
Max. ulostulojännite 28 V DC
Ulostulovirta 10 A
Teho 240 W
Tehoreservi +20% jatkuvasti alle +45°C
Tehonlasku +60 °C...+70 °C 6 W/°C
Max. Ripple 50 mV pp
Syöttöjänniteregulointi <10 mV (85-300 V AC)
Kuormaregulointi <100 mV (0-12 A)

*Invisible Heading*
Min. lämpötila ilman tehonlaskua -25 °C
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF
Hyötysuhde 120 V AC, täydellä kuormalla 93,2 %
Hyötysuhde 230 V AC, keskimääräinen 95,2 %
Hyötysuhde 230 V AC, täydellä kuormalla 94,8 %
Elinikä 120 V AC, täydellä kuormalla +40 °C 141000 h
Elinikä 230 V AC, täydellä kuormalla +40 °C 208000 h
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 395000 h

Mitat
Leveys 48 mm
Korkeus 124 mm
Syvyys 127 mm
Paino 0,66 kg

Liittimet
Liittimet Jousivoima
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta
Sarja Dimension C
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41
Hyväksynnät CE, cULus
Kotelon materiaali Alumiini
Rinnankytkentä Kyllä, katso datasivu.
Sarjakytkentä Kyllä, katso datasivu.
Hold-up time 120 V AC, täydellä kuormalla, tyypillinen 37 ms
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 37 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä, aktiivinen PFC
Transienttisuodatin Kyllä, VDE0160 (750 V, 0,3 ms)
Aktiivinen transienttisuodatin Kyllä

Tiedostot

Tarvikkeet

Lisää luettavaa

Efore teholähteet
Yritysuutiset Tuoteuutiset

Yhteistyö Eforen kanssa laajentaa teholähdetarjontaa

OEM laajentaa teholähdetarjontaansa yhteistyöllä Eforen kanssa Suomessa ja Baltian maissa

Chrome II teholähteet
Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Puls PISA-M kompakti elektroninen ylivirtasuoja
Tuoteuutiset

Kompakti elektroninen ylivirtasuoja Puls PISA-M

PISA-M on markkinoiden pienin nelikanavainen elektroninen ylivirtasuoja, jonka leveys on vain 22,5 mm – se sopii siis käytännössä mihin tahansa järjestelmään.

Puls teholähteet näytöllä
Tuoteuutiset

PULS-teholähteet näytöllä

Puls on laajentanut valikoimaansa 1-vaiheisilla 24 V DC 10 ja 20 A näytöllisillä teholähteillä.

PISA-B elektroninen ylivirtasuoja
Tuoteuutiset

PISA-B elektroninen ylivirtasuoja

PISA-B on tehokkain elektroninen ylivirtasuoja. Se jakaa virran, suojaa kuormia ylivirroilta sekä oikosuluilta ja valvoo 24 VDC -järjestelmän tilaa.

Fiepos tulevaisuuden teholähde
Tuoteuutiset

FIEPOS – tulevaisuuden teholähde

Hajautetut FIEPOS-teholähteet (FIEld POwer Supply) korkealla kotelointiluokalla IP54, IP65 tai IP67 on kehitetty joustavaan käyttöön suoraan kentällä. Helpon asennuksen lisäksi, ne ovat joustavia vastaamaan eri sovellusten ainutlaatuisia vaatimuksia.

Suosikit Tilausnumero: Syöttöjännite AC Liittimet Syöttöjännite DC Ulostulojännite Teho Ulostulovirta Hinta

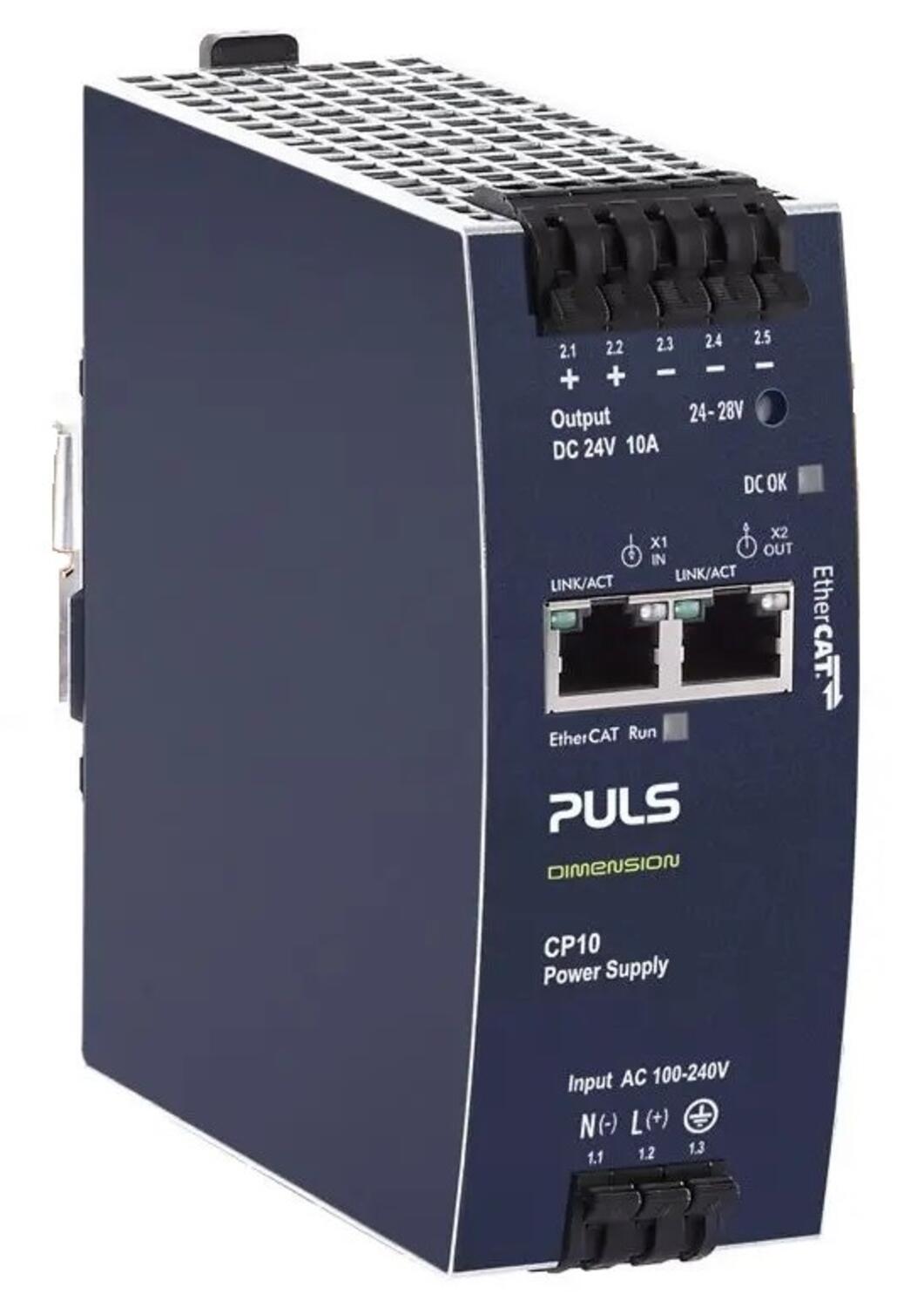

Teholähde 100-240 V AC/110-300 V DC, 24-28 V DC, 10 A, EtherCat
Tuotenumero:
CP10.241-ETC Kopioitu!
100-240 V
Jousivoima
110-300 V
24 V DC
240 W
10 A

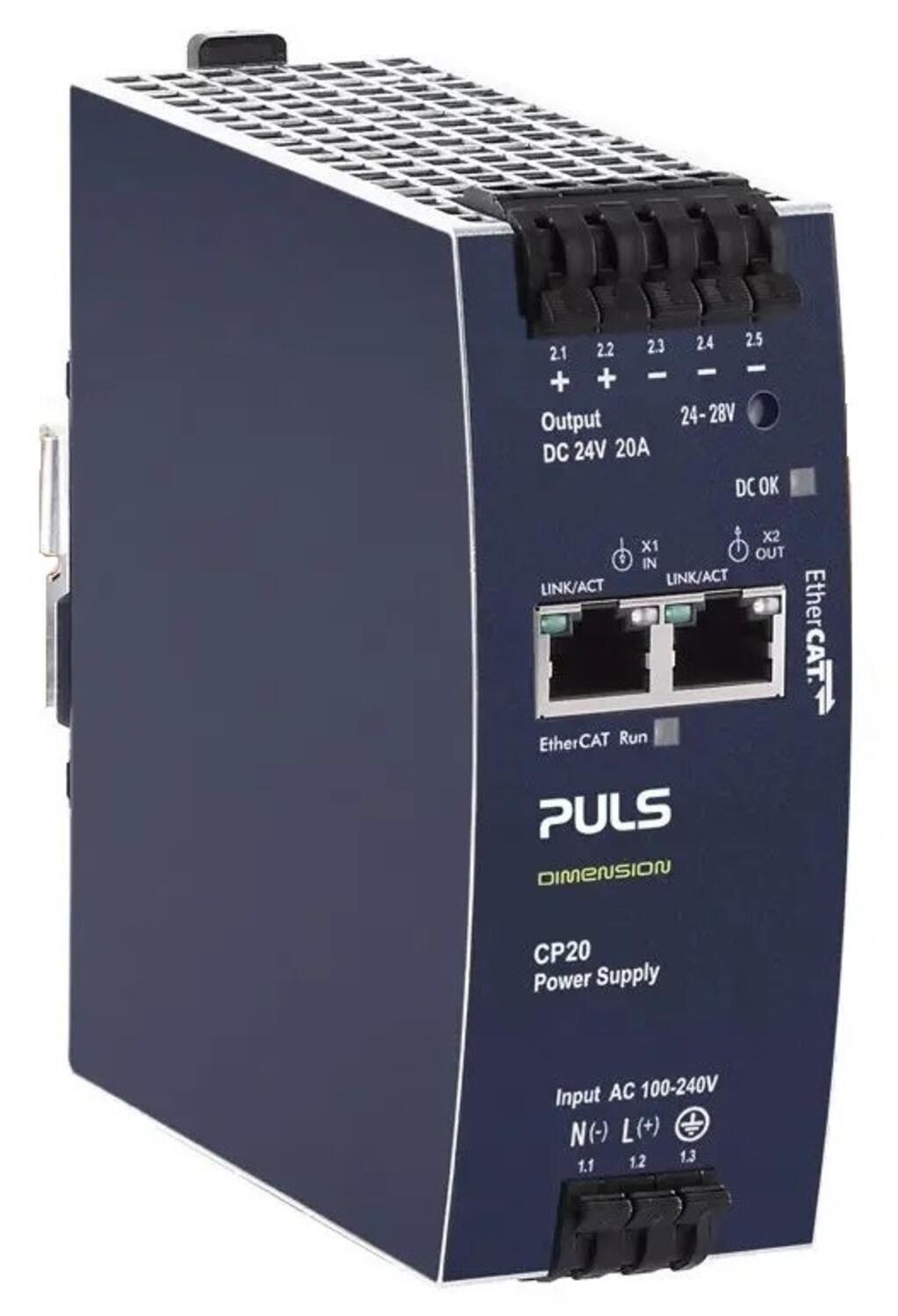

Teholähde 100-240 V AC/110-300 V DC, 24-28 V DC, 20 A, EtherCat
Tuotenumero:
CP20.241-ETC Kopioitu!
100-240 V
Jousivoima
110-300 V
24 V DC
480 W
20 A

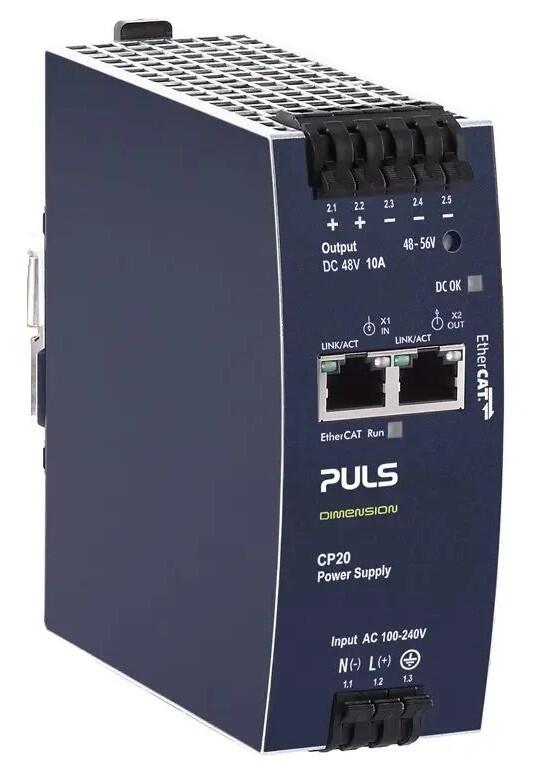

Teholähde 100-240 V AC/110-300 V DC, 48-56 V DC, 10 A, EtherCat
Tuotenumero:
CP20.481-ETC Kopioitu!
100-240 V
Jousivoima
110-300 V
48 V DC
480 W
10 A
