PULS

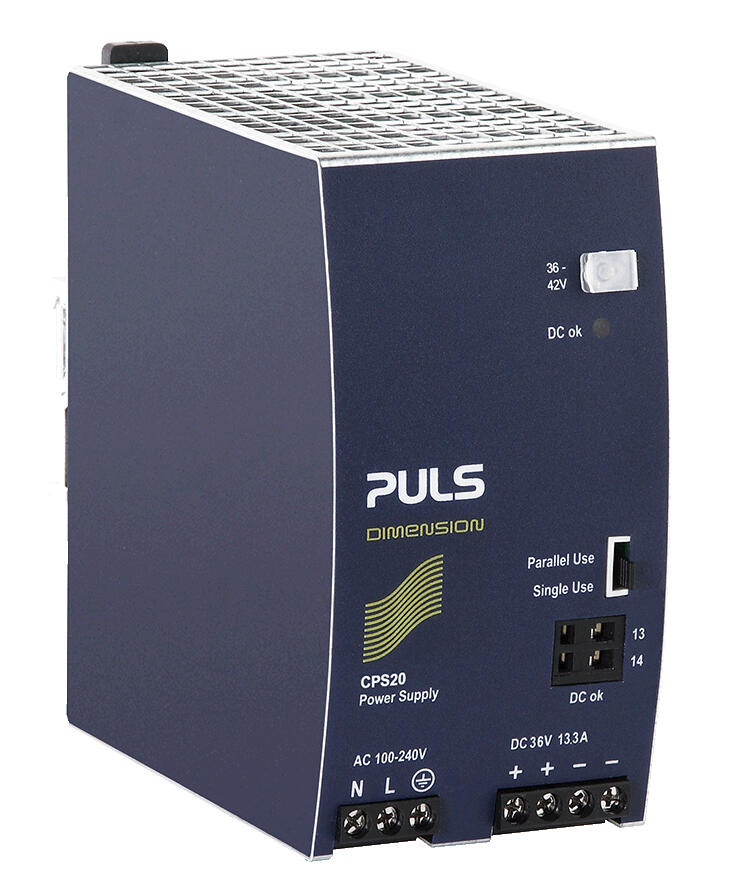

Dimension CPS teholähde 13,3 A
36-42 V DC, 13,3 A
Pulsin Dimension CPS-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.
CPS20.361 on ensimmäisen sukupolven Dimension-teholähde 1-vaihe syötöllä ja 13,3 A lähdöllä. Se edustaa markkinoiden terävintä kärkeä kokonsa, hyötysuhteensa ja lämmönhallintansa puolesta. Yli 94 % hyötysuhteen ansiosta häviöt ovat erittäin pienet, ja näin on ollut mahdollista päästä 65x124x127 mm mittoihin. Tyhjäkäyntihäviöt ovat vain 2,8 W.
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 20 V, niin 2 s kuluttua CPS-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 25 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CPS-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CPS-teholähteen
päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CPS20.361 teholähteen hyötysuhde on nimelliskuormalla 94,3 % ja osakuormillakin erittäin hyvä. Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja yli 101 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä 13,3 A kuormalla (230 V AC/36 V DC) on vain 29 W
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
- Leveys 65 mm
- Hyötysuhde 94,2%
- 20 % tehoreservi
- Aktiivinen PFC, DC OK-rele ja Hiccup Plus
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 100 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöksyvirta 120 V AC, tyypillinen | 9 A |
| Syöksyvirta 230 V AC, tyypillinen | 7 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,95 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 4,36 A |
| Virrankulutus 230 V AC | 2,33 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 36 V DC |
| Min. ulostulojännite | 36 V DC |
| Max. ulostulojännite | 42 V DC |
| Ulostulovirta | 13,3 A |
| Teho | 480 W |

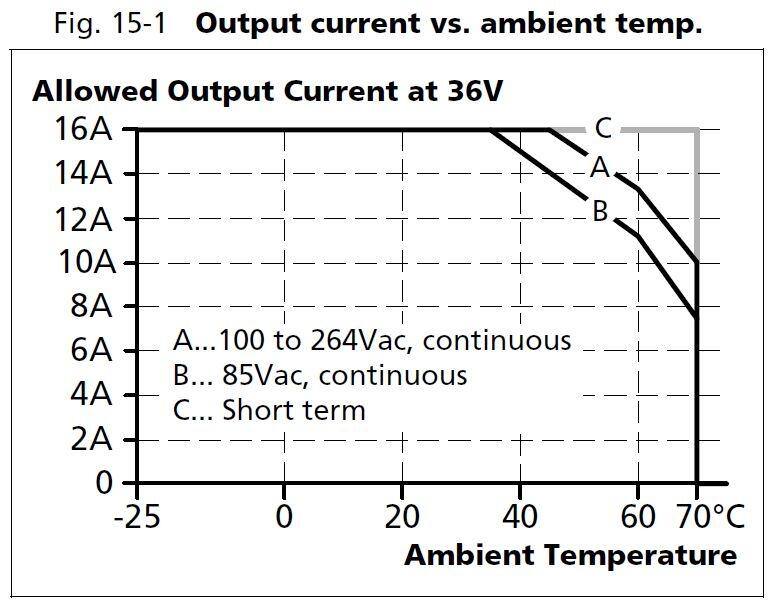

| Tehoreservi | +20% jatkuvasti alle +45°C |
| Tehonlasku +60 °C...+70 °C | 12 W/°C |
| Max. Ripple | 100 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <150 mV (0-13,3 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 93 % |
*Invisible Heading* |
|
|---|---|
| Hyötysuhde 230 V AC, keskimääräinen | 93,2 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 94,3 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 85000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 101000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 537000 h |
Mitat |
|
| Leveys | 65 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 1 kg |
Liittimet |
|
| Liittimet | Ruuviasennus |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, ATEX, CB, CE, CSA US, cRUus, cULus, GL, IECEx |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 26 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 26 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |

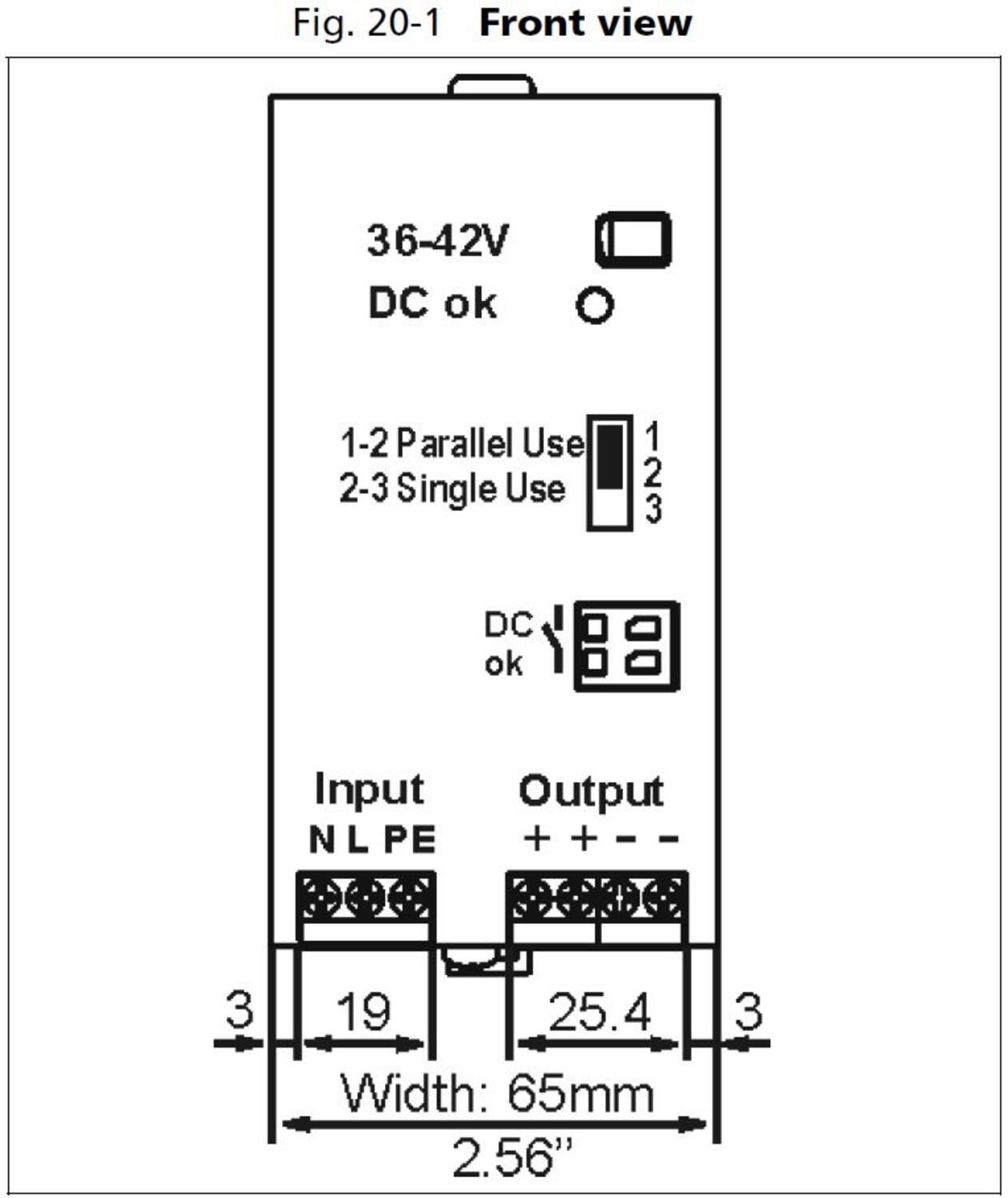

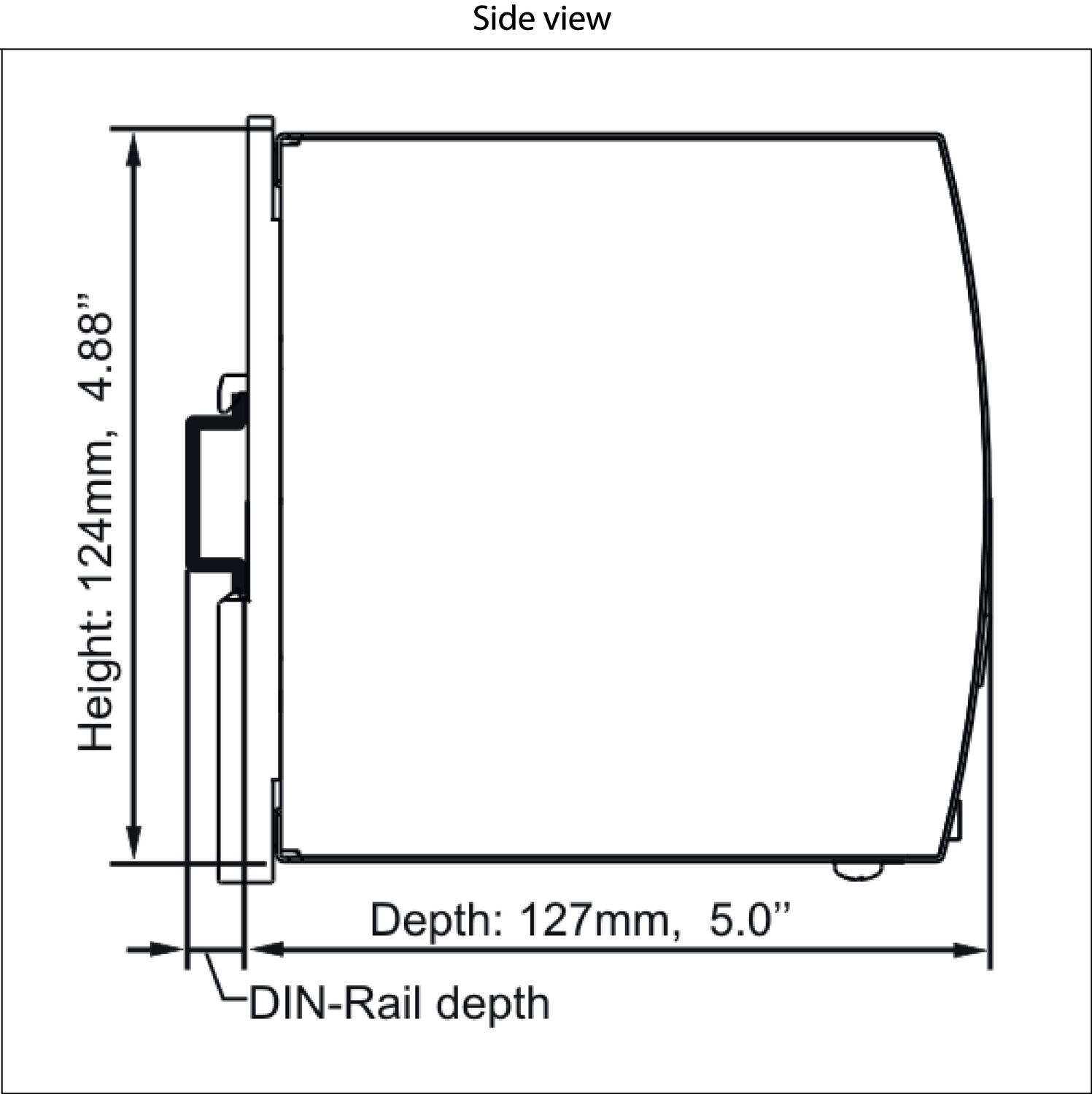

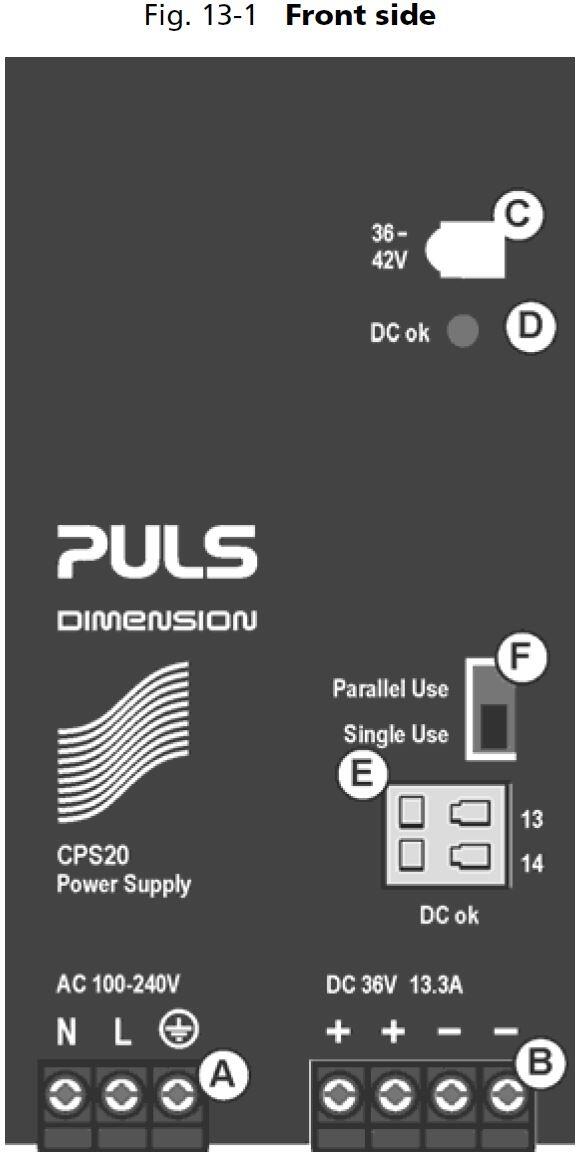

Mitat ja kytkennät
A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 36-42 V DC
D: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
E: DC-OK rele. On sulkeutuneena, kun lähtöjännite on vähintään 90 % asetellusta.
F: Single/parallel valitsin
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tekniset kuvat

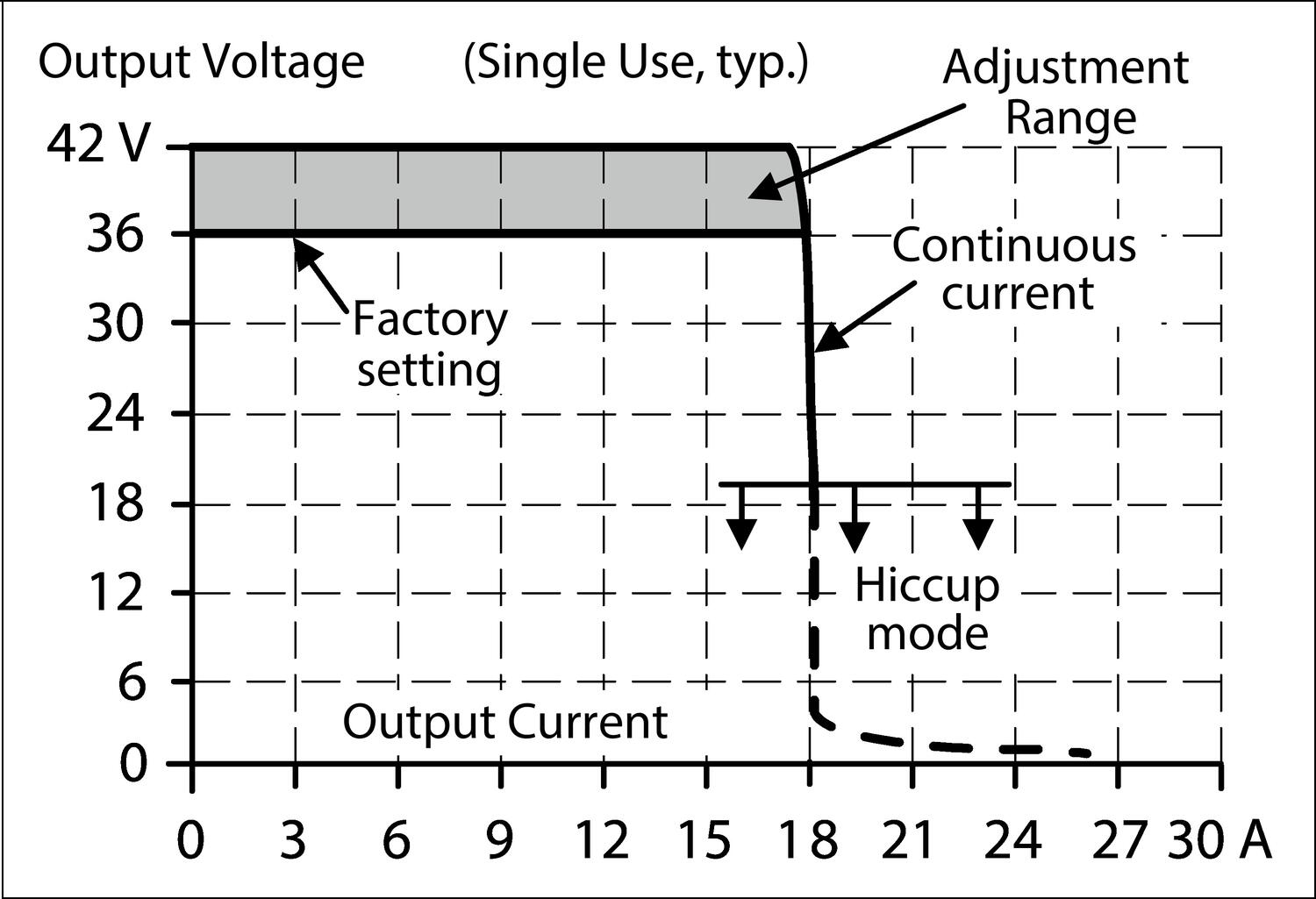

Kuormitettavuus (jännite/virta)
Hyötysuhde

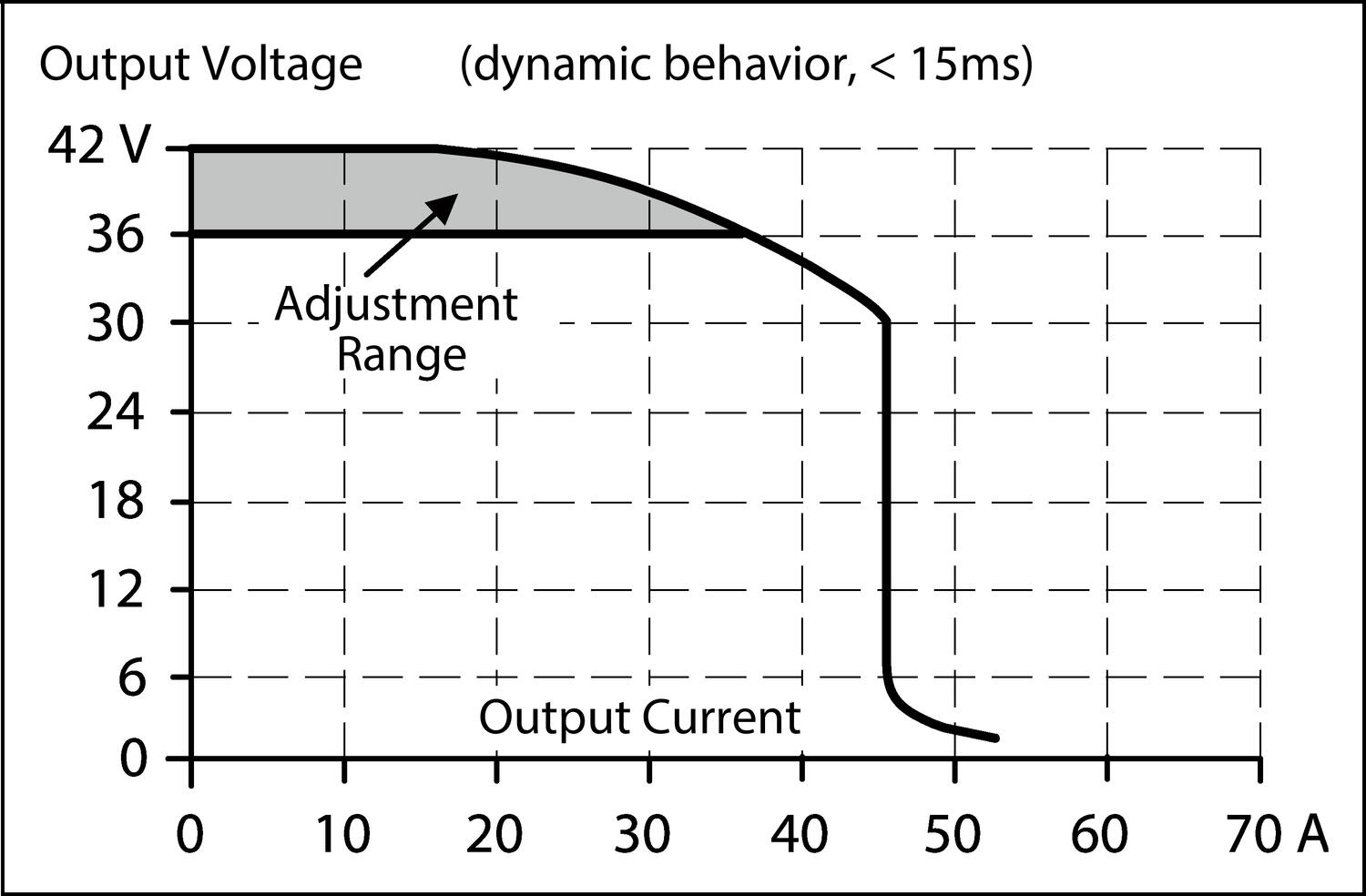

Oikosulkuvirta, dynaaminen
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 20 V, niin 2 s kuluttua CPS-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 25 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Oikosulkutilanteessa CPS-sarjan teholähde antaa noin nelinkertaisen virran 15 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.

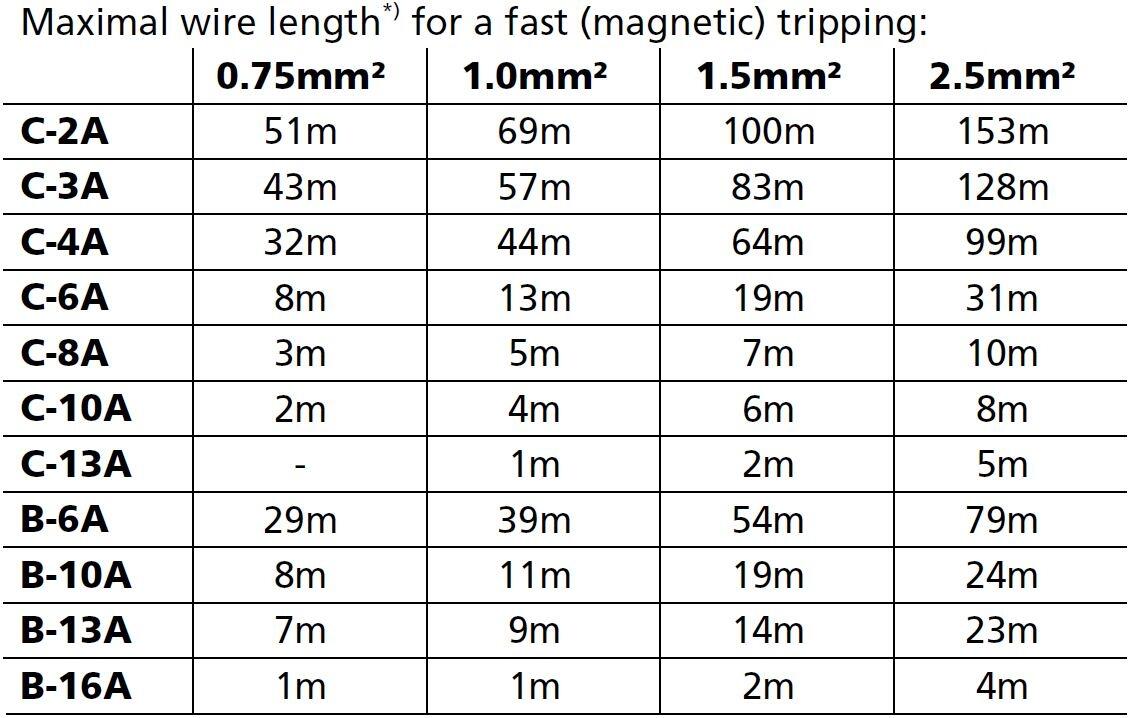

* Huom! Kaapelin pituus on puolet max. johdinpituudesta

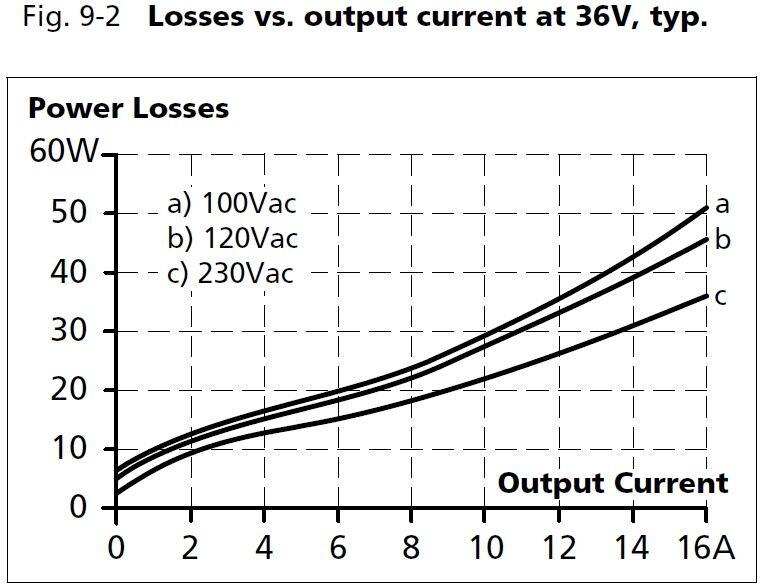

Tehohäviöt
Tuotekuvaus
Pulsin Dimension CPS-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.
CPS20.361 on ensimmäisen sukupolven Dimension-teholähde 1-vaihe syötöllä ja 13,3 A lähdöllä. Se edustaa markkinoiden terävintä kärkeä kokonsa, hyötysuhteensa ja lämmönhallintansa puolesta. Yli 94 % hyötysuhteen ansiosta häviöt ovat erittäin pienet, ja näin on ollut mahdollista päästä 65x124x127 mm mittoihin. Tyhjäkäyntihäviöt ovat vain 2,8 W.
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 20 V, niin 2 s kuluttua CPS-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 25 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CPS-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CPS-teholähteen
päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CPS20.361 teholähteen hyötysuhde on nimelliskuormalla 94,3 % ja osakuormillakin erittäin hyvä. Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja yli 101 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä 13,3 A kuormalla (230 V AC/36 V DC) on vain 29 W
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
