PULS
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower.
Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.

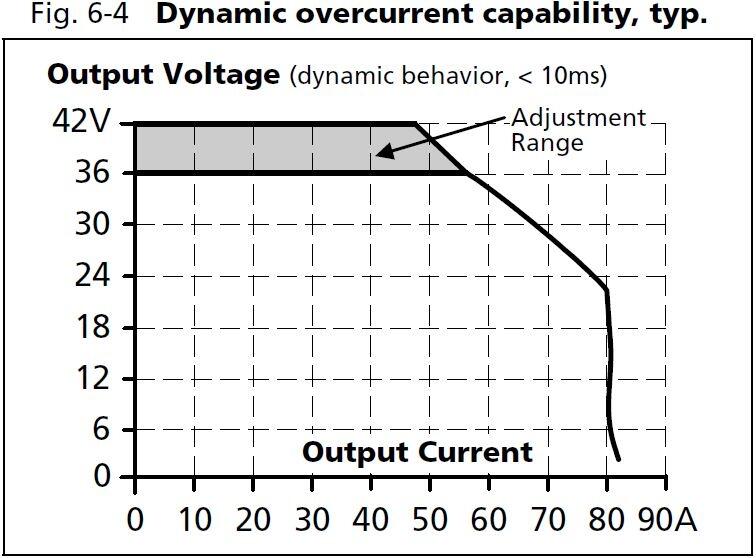

Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa Q-sarjan teholähde antaa noin kaksinkertaisen virran 50 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QS40.361 teholähteen hyötysuhde on nimelliskuormalla 94,6 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja jopa 58 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä kuormalla (230 V AC/36 V DC) on vain 54,8 W.
DC-OK -rele
QS-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 90 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöksyvirta 120 V AC, tyypillinen | 17 A |
| Syöksyvirta 230 V AC, tyypillinen | 11 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 8,6 A |
| Virrankulutus 230 V AC | 4,5 A |
Ulostulo |
|
| Ulostulojännite | 36 V DC |
| Min. ulostulojännite | 36 V DC |
| Max. ulostulojännite | 42 V DC |
| Ulostulovirta | 26,7 A |
| Teho | 960 W |
| Tehoreservi | 50 % Bonuspower 4 s ajan +60 ºC asti |

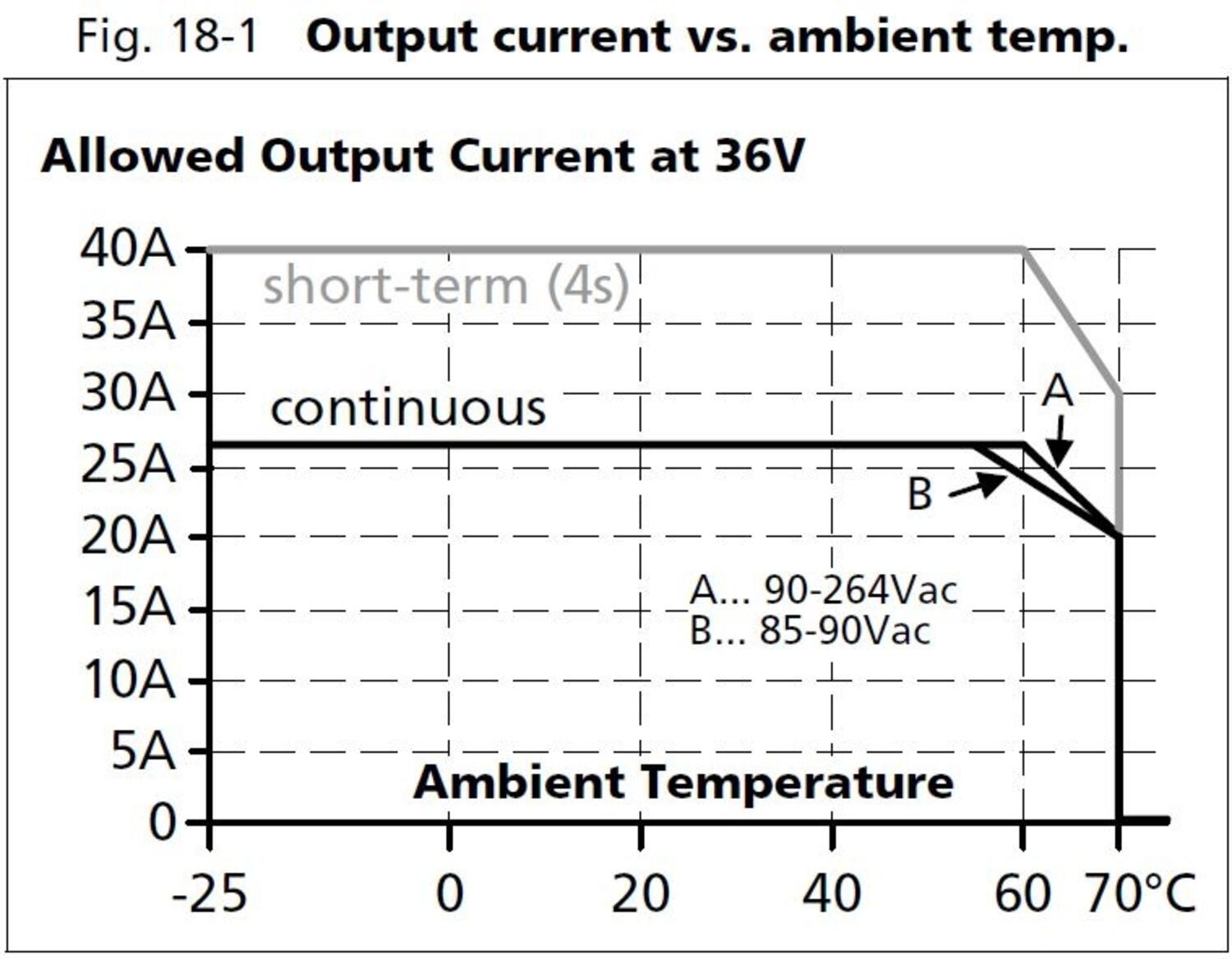

| Tehonlasku +60 °C...+70 °C | 24 W/°C |
| Max. Ripple | 130 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <50 mV (0-26 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 93,5 % |
*Invisible Heading* |
|
|---|---|
| Hyötysuhde 230 V AC, keskimääräinen | 93,6 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 94,6 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 55000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 58000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 537000 h |
Mitat |
|
| Leveys | 125 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 1,9 kg |
Liittimet |
|
| Liittimet | Jousivoima |
| Liitäntä | Syöttö: Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm², Ulostulo: Monisäikeinen max. 10 mm², yksisäikeinen max. 16 mm² |
Muuta |
|
| Sarja | Dimension Q |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, CB, CE, CSA, EX, GL, IECEx, UL |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu |
| Sarjakytkentä | Kyllä, katso datasivu |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 27 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 27 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |

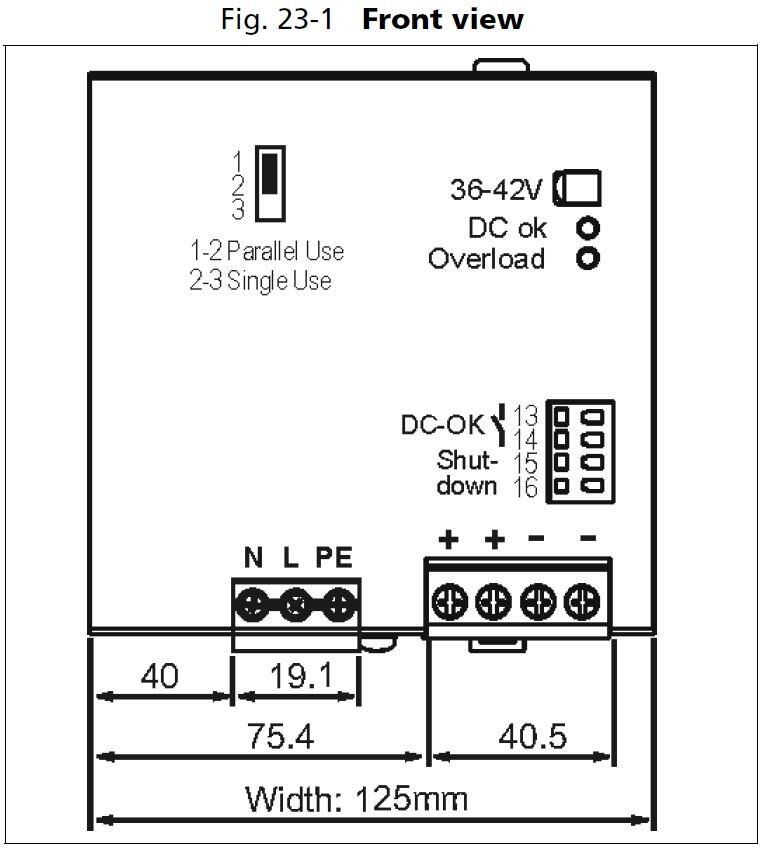

A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Single/Parallel valitsin
D: Ulostulojännitteen säätöpotentiometri 36-42 V DC
E: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
F: Ylikuormitus LED. Palaa punaisena, kun lähtöjännite <90% asetellusta tai kun oikosulku lähdössä. Vilkkuu, kun teholähde kytketty pois päältä ylilämpötilan vuoksi.
G: DC-OK rele. On sulkeutuneena, kun lähtöjännite on vähintään 90 % asetellusta.
H: Shut-Down tulo. Voidaan aktivoida kytkin tiedolla tai jännitteellä.
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

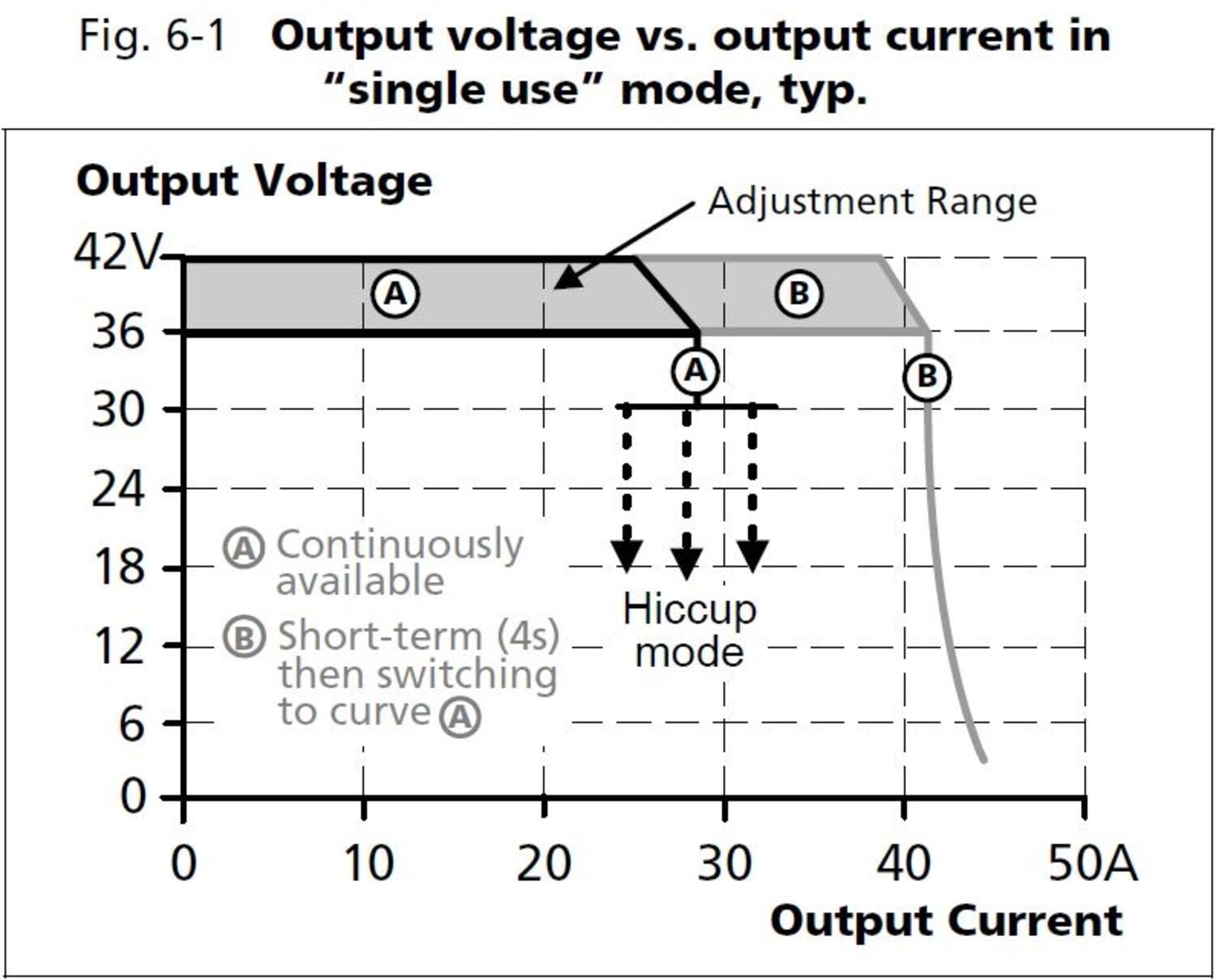

Kuormitettavuus (jännite/virta)
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.

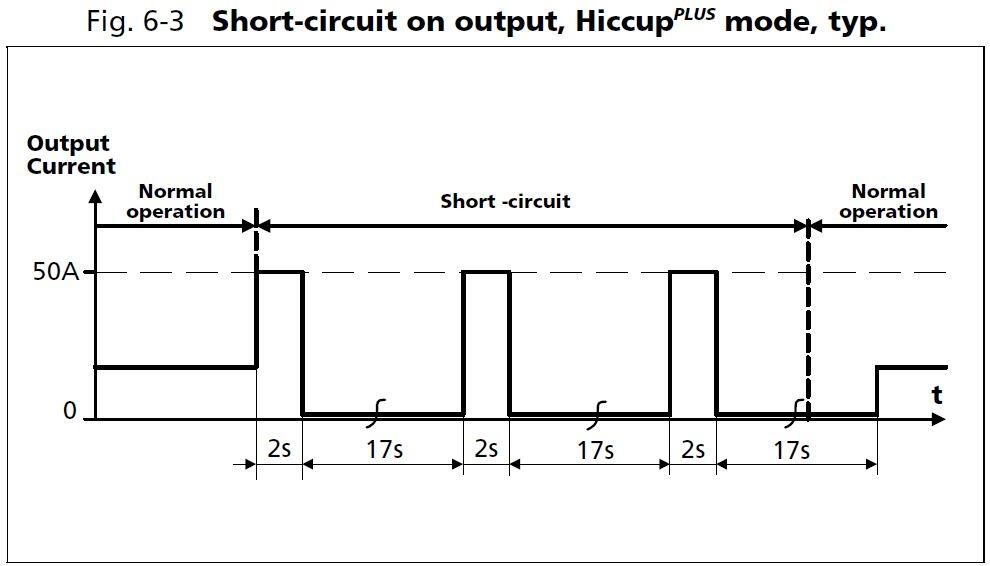

Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 30 V, niin 2 s kuluttua Q-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 17 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 50 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 17 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Bonusaika

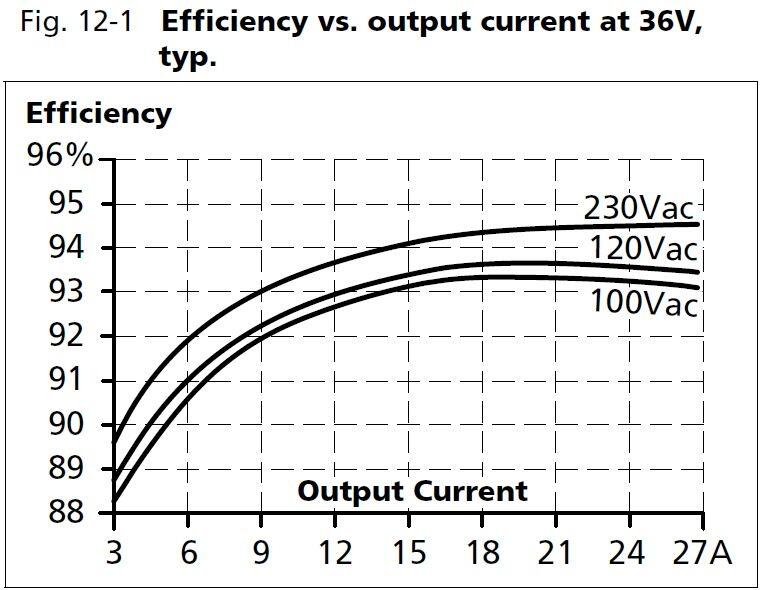

Hyötysuhde

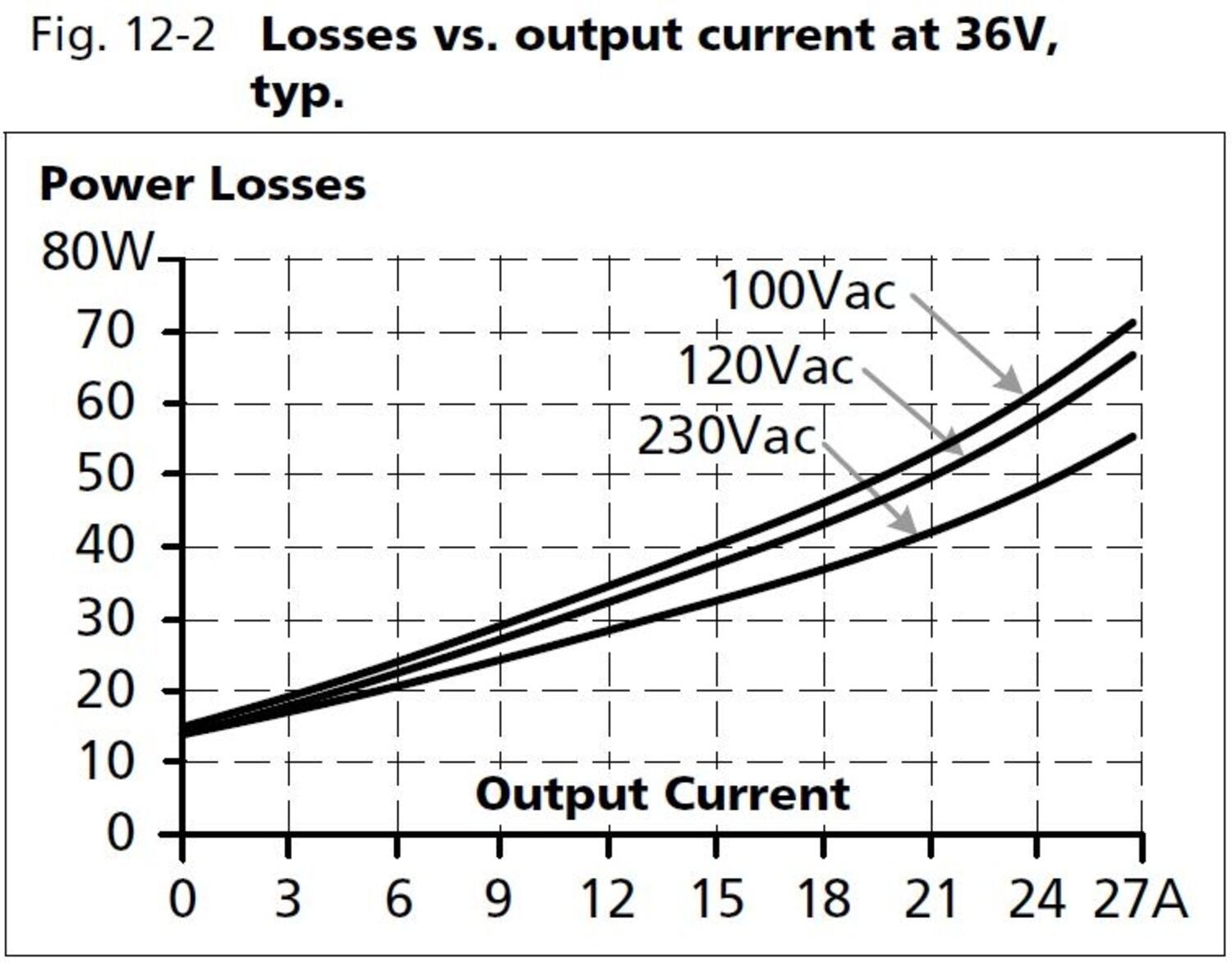

Tehohäviöt
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower.
Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa Q-sarjan teholähde antaa noin kaksinkertaisen virran 50 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QS40.361 teholähteen hyötysuhde on nimelliskuormalla 94,6 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja jopa 58 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä kuormalla (230 V AC/36 V DC) on vain 54,8 W.
DC-OK -rele
QS-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
