PULS
Dimension Q teholähde
12-15 V DC, 15 A
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower.
Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa Q-sarjan teholähde antaa noin kaksinkertaisen virran 50 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QS10.121 teholähteen hyötysuhde on nimelliskuormalla yli 91,8 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 76 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä kuormalla (230 V AC/12 V DC) on vain 16,1 W.
DC-OK -rele
QS-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
- Leveys 60 mm
- Hyötysuhde 91,8 %
- 50 % Bonuspower 4s
- DC-OK rele ja aktiivinen PFC
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 276 V AC |
| Syöttöjännite DC | 110-150 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 187 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 4 A |
| Syöksyvirta 230 V AC, tyypillinen | 7 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,98 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,92 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 20 A -järjestelmässä. Katso datasivu. |
| Virrankulutus 120 V AC | 1,65 A |
| Virrankulutus 230 V AC | 0,93 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 12 V DC |
| Min. ulostulojännite | 12 V DC |
| Max. ulostulojännite | 15 V DC |
| Ulostulovirta | 15 A |
| Teho | 180 W |
| Tehoreservi | 50 % Bonuspower 4 s ajan +60 ºC asti |
| Tehonlasku +60 °C...+70 °C | 5 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (60-300 V AC) |
| Kuormaregulointi | <100 mV (0-15 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 91,5 % |
| Hyötysuhde 230 V AC, keskimääräinen | 90,6 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 91,8 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 65000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 76000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 631000 h |
Mitat |
|
| Leveys | 60 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,9 kg |
Liittimet |
|
| Liittimet | Jousivoima |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension Q |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, CB, CE, CSA, GL, UL |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu |
| Sarjakytkentä | Kyllä, katso datasivu |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 32 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 32 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |

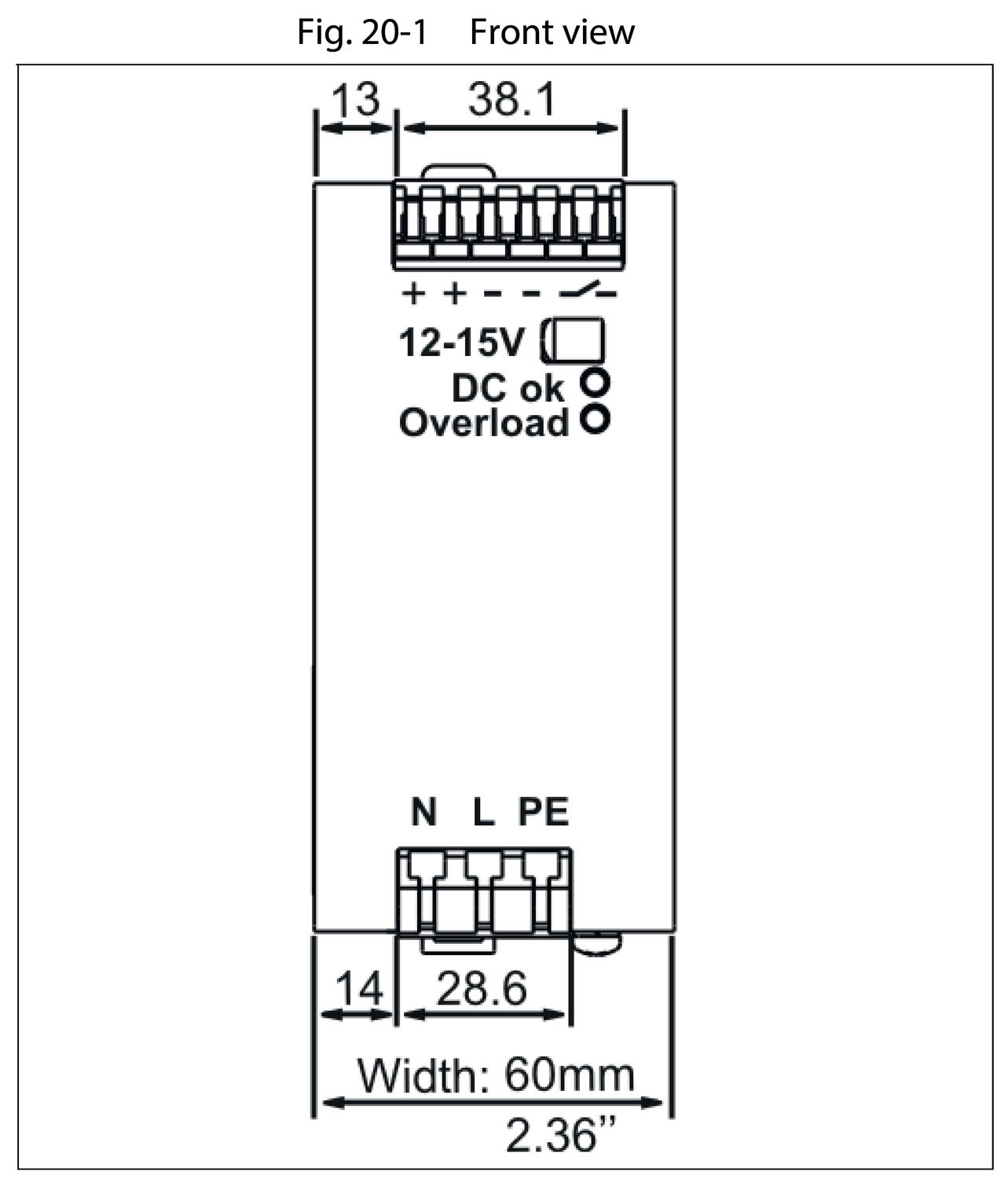

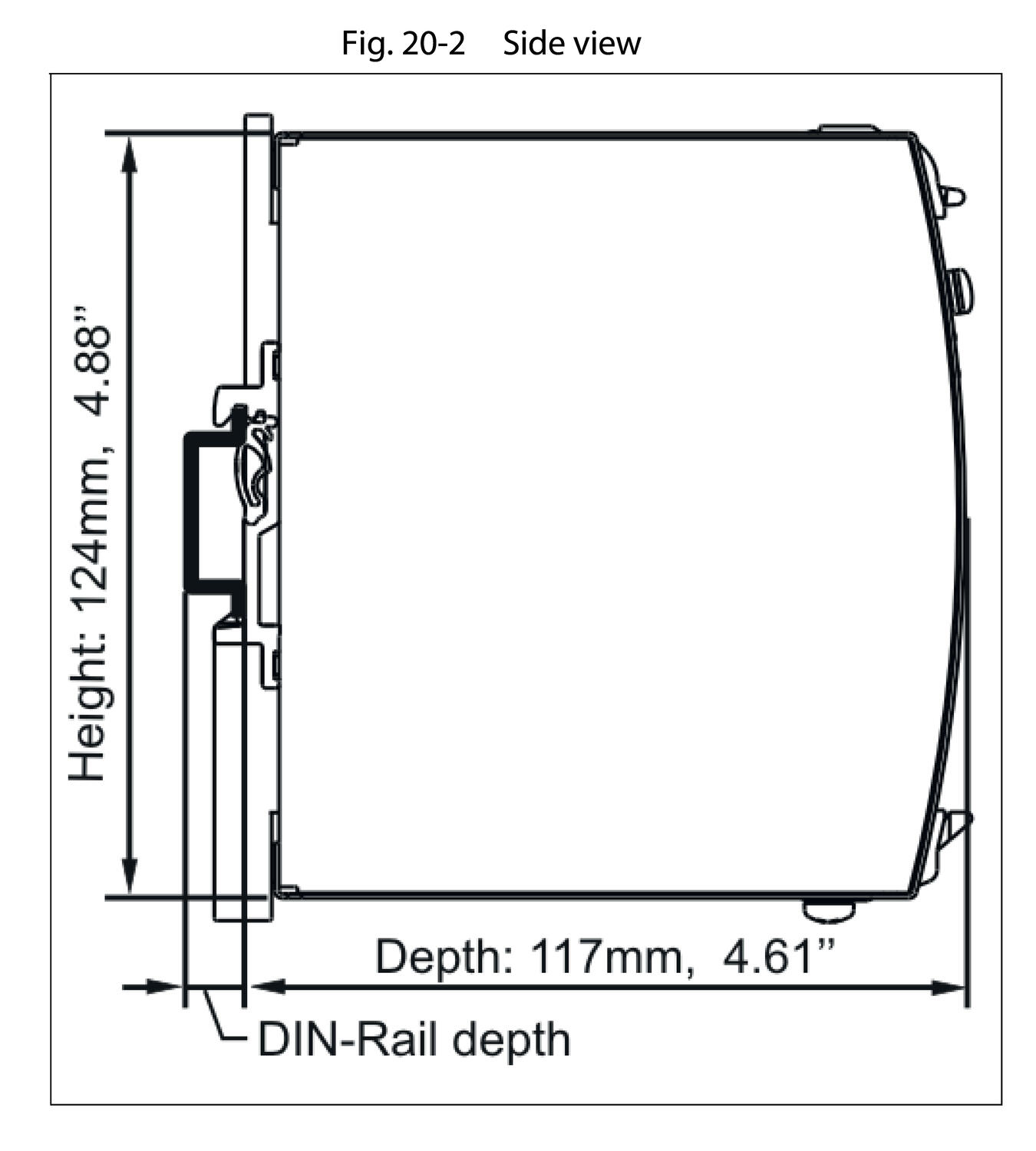

Mitat ja kytkennät

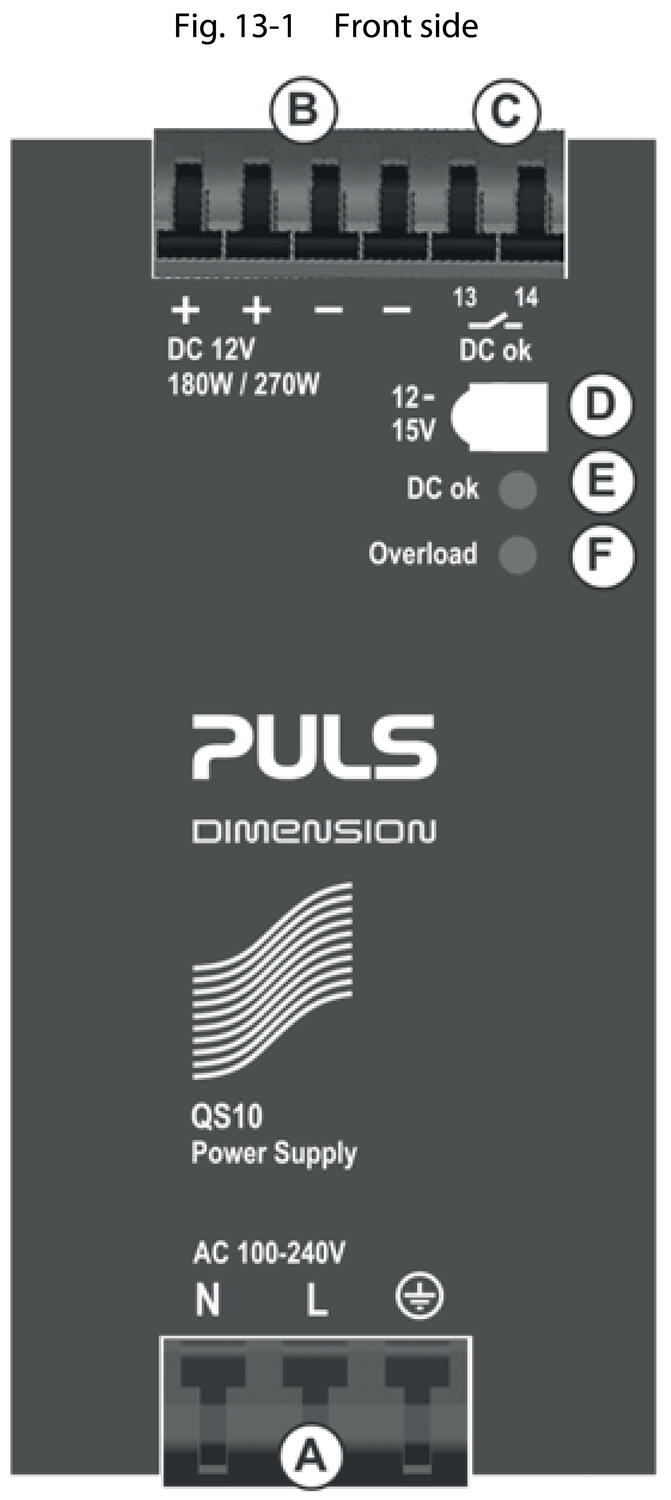

A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: DC-OK rele. On sulkeutuneena, kun lähtöjännite on vähintään 90 % asetellusta.
D: Ulostulojännitteen säätöpotentiometri 12-15 V DC
E: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
F: Ylikuormitus LED. Palaa punaisena, kun lähtöjännite <90% asetellusta tai kun oikosulku lähdössä. Vilkkuu, kun teholähde kytketty pois päältä ylilämpötilan vuoksi.
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tekniset kuvat

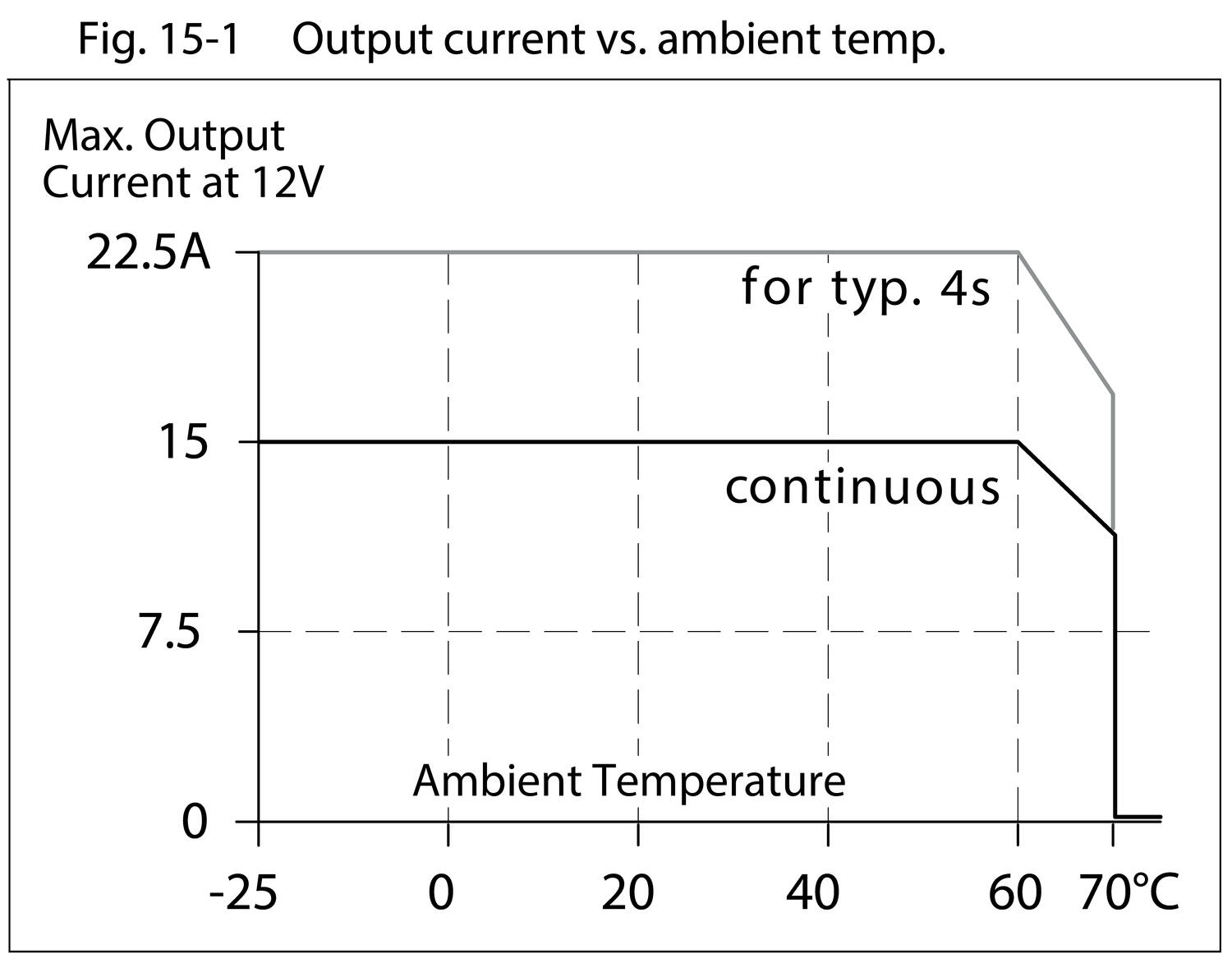

Kuormitettavuus
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Tehohäviöt

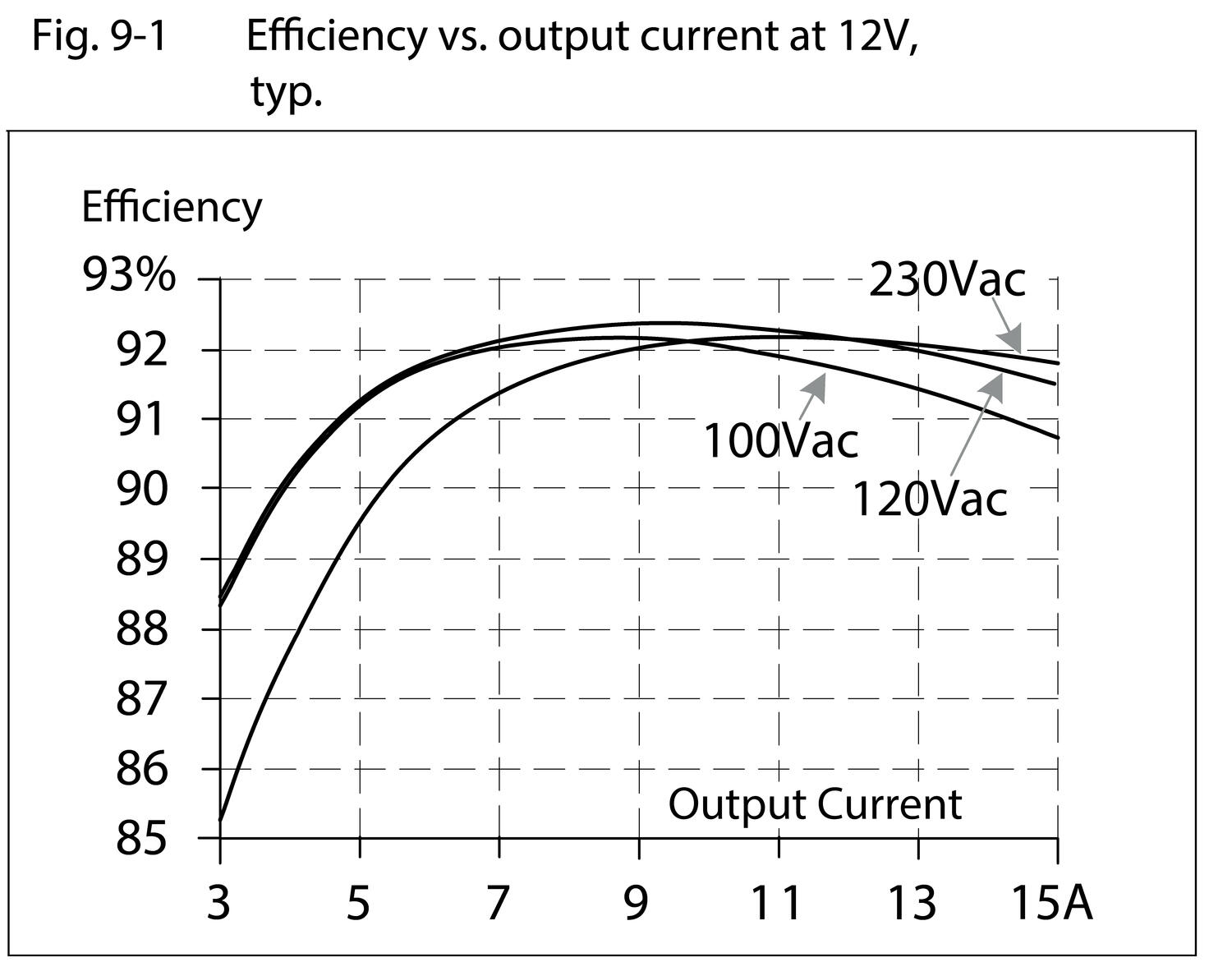

Hyötysuhde
Bonusaika

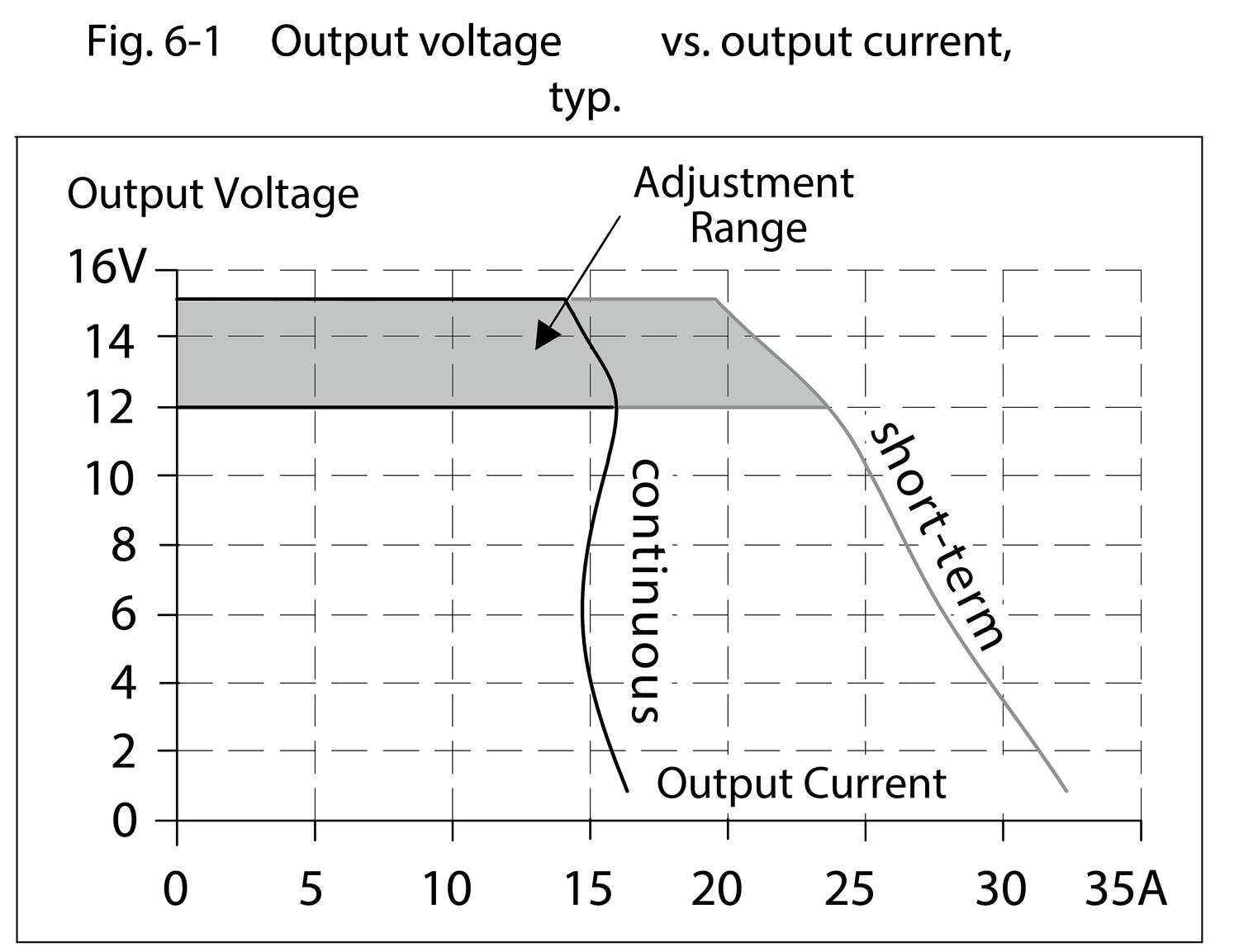

Oikosulkutilanteessa Q-sarjan teholähde antaa noin kaksinkertaisen virran 50 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
* Huom! Kaapelin pituus on puolet max. johdinpituudesta
Tuotekuvaus
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower.
Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa Q-sarjan teholähde antaa noin kaksinkertaisen virran 50 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QS10.121 teholähteen hyötysuhde on nimelliskuormalla yli 91,8 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 76 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä kuormalla (230 V AC/12 V DC) on vain 16,1 W.
DC-OK -rele
QS-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
