PULS

MiniLine I teholähde

5-48 V DC

MiniLine-hakkuriteholähteissä yhdistyvät pieni koko, korkea laatu, pitkäikäisyys, korkea hyötysuhde sekä erinomainen hinta/laatu-suhde.

Lue lisää
  • Leveys 45 ja 73 mm
  • Hyötysuhde <90 %
  • NEC Class 2 Listed
  • Jousivoimaliittimet

Valitse tuote

Valitse tuote
PULS_2016.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Sisääntulo
Syöttöjännitealue Wide-range
Vaiheiden määrä 1
Syöttöjännite AC 100-240 V
Min. syöttöjännite AC 85 V AC
Max. syöttöjännite AC 264 V AC
Syöttöjännite DC 110-300 V
Min. syöttöjännite DC 85 V DC
Max. syöttöjännite DC 370 V DC
Syöksyvirta 120 V AC, tyypillinen 17 A
Syöksyvirta 230 V AC, tyypillinen 35 A
Tehokerroin 120 V AC täydellä kuormalla, tyypillinen 0,51
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,44
Verkon taajuus 50-60 ±6 %
Virrankulutus 120 V AC 0,6 A
Virrankulutus 230 V AC 0,35 A
Syöttövirran tyyppi AC-DC

Ulostulo
Ulostulojännite 5 V DC
Min. ulostulojännite 5 V DC
Max. ulostulojännite 5,5 V DC
Ulostulovirta 5 A
Teho 25 W
Tehonlasku +60 °C...+70 °C 0,5 W/°C
Max. Ripple 50 mV pp

*Invisible Heading*
Syöttöjänniteregulointi <2% Vout
Min. lämpötila ilman tehonlaskua -10 °C
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF
Hyötysuhde 230 V AC, täydellä kuormalla 80 %
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 1963000 h

Mitat
Leveys 45 mm
Korkeus 75 mm
Syvyys 91 mm
Paino 0,24 kg

Liittimet
Liittimet Jousivoima
Liitäntä Monisäikeinen max. 2,5 mm², yksisäikeinen max. 4 mm²

Muuta
Sarja Miniline
Standardit Selv: EN60950, Pelv: EN50178
Hyväksynnät CB, CE, CSA, GL, NEC Class 2, UL
Kotelon materiaali ABS-muovi
Rinnankytkentä Kyllä, katso datasivu.
Sarjakytkentä Kyllä, katso datasivu.
Hold-up time 120 V AC, täydellä kuormalla, tyypillinen 22 ms
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 170 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä
Transienttisuodatin Kyllä, VDE0160 (750 V, 1,3 ms)

Tiedostot

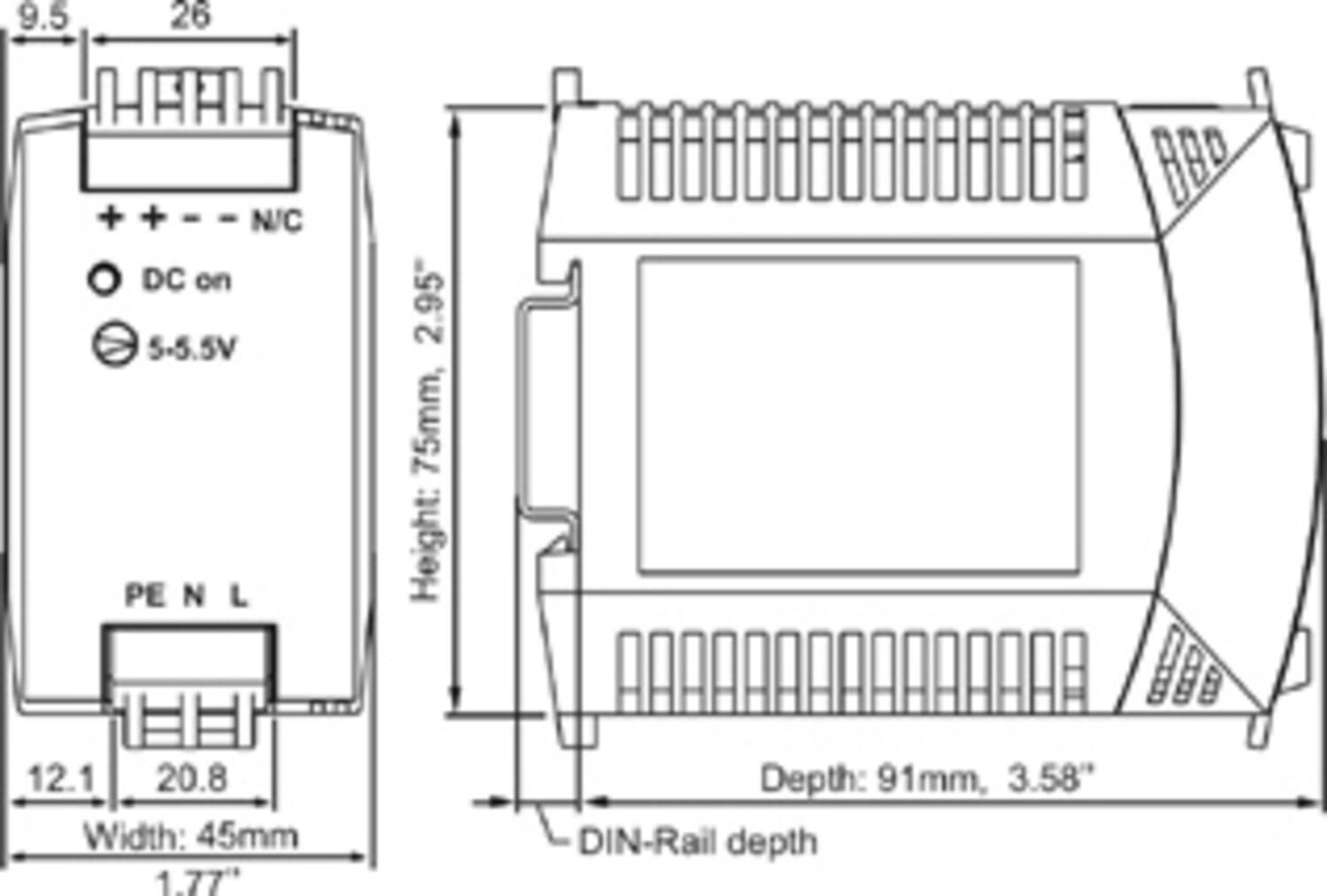

Mitat ja kytkennät

ml30e101_Mechanical Dimensions.jpg

Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

Tekniset kuvat

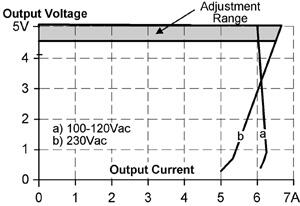

ml30e101_Output Diagram.jpg

Kuormitettavuus

Tuotekuvaus

MiniLine-hakkuriteholähteissä yhdistyvät pieni koko, korkea laatu, pitkäikäisyys, korkea hyötysuhde sekä erinomainen hinta/laatu-suhde.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Efore teholähteet
Yritysuutiset Tuoteuutiset

Yhteistyö Eforen kanssa laajentaa teholähdetarjontaa

OEM laajentaa teholähdetarjontaansa yhteistyöllä Eforen kanssa Suomessa ja Baltian maissa

Chrome II teholähteet
Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Puls PISA-M kompakti elektroninen ylivirtasuoja
Tuoteuutiset

Kompakti elektroninen ylivirtasuoja Puls PISA-M

PISA-M on markkinoiden pienin nelikanavainen elektroninen ylivirtasuoja, jonka leveys on vain 22,5 mm – se sopii siis käytännössä mihin tahansa järjestelmään.

Puls teholähteet näytöllä
Tuoteuutiset

PULS-teholähteet näytöllä

Puls on laajentanut valikoimaansa 1-vaiheisilla 24 V DC 10 ja 20 A näytöllisillä teholähteillä.

PISA-B elektroninen ylivirtasuoja
Tuoteuutiset

PISA-B elektroninen ylivirtasuoja

PISA-B on tehokkain elektroninen ylivirtasuoja. Se jakaa virran, suojaa kuormia ylivirroilta sekä oikosuluilta ja valvoo 24 VDC -järjestelmän tilaa.

Fiepos tulevaisuuden teholähde
Tuoteuutiset

FIEPOS – tulevaisuuden teholähde

Hajautetut FIEPOS-teholähteet (FIEld POwer Supply) korkealla kotelointiluokalla IP54, IP65 tai IP67 on kehitetty joustavaan käyttöön suoraan kentällä. Helpon asennuksen lisäksi, ne ovat joustavia vastaamaan eri sovellusten ainutlaatuisia vaatimuksia.

Suosikit Tilausnumero: Ulostulojännite Syöttöjännite AC Syöttöjännite DC Liittimet Teho Ulostulovirta Hinta
Teholähde 100-240 V AC
Teholähde 100-240 V AC/5-5,5 V DC, 5 A
Tuotenumero:
ML30.101 Kopioitu!
5 V DC
100-240 V
110-300 V
Jousivoima
25 W
5 A
ML50.105N Product photo.
Teholähde 100-240 V AC/10-12 V DC, 3 A
Tuotenumero:
ML30.102 Kopioitu!
12 V DC
100-240 V
110-300 V
Jousivoima
30 W
2,5 A
ML30.102N Product photo.
Teholähde 100-240 V AC/±12-15 V DC, 2,5 A
Tuotenumero:
ML30.106 Kopioitu!
12 V DC
100-240 V
110-300 V
Jousivoima
30 W
2,5 A
ML50.105N Product photo.
Teholähde 100-240 V AC/12-15 V DC, 4,2 A
Tuotenumero:
ML50.102 Kopioitu!
12 V DC
100-240 V
110-300 V
Jousivoima
50 W
4,2 A
ML50.105N Product photo.
Teholähde 100-240 V AC/48-56 V DC, 1,05 A
Tuotenumero:
ML50.105 Kopioitu!
48 V DC
100-240 V
110-300 V
Jousivoima
50 W
1,05 A
ML50.105N Product photo.
Teholähde 115/230 V AC/24-28 V DC, 3 A
Tuotenumero:
ML70.100 Kopioitu!
24 V DC
100-120, 220-240 V
290 V
Jousivoima
72 W
3 A
ML100.102N Product photo.
Teholähde 115/230 V AC/24-28 V DC, 3,9 A, NEC Class 2
Tuotenumero:
ML95.100 Kopioitu!
24 V DC
100-120, 220-240 V
290 V
Jousivoima
95 W
3,9 A
ML100.102N Product photo.
Teholähde 115/230 V AC/24-28 V DC, 4,2 A
Tuotenumero:
ML100.100 Kopioitu!
24 V DC
100-120, 220-240 V
290 V
Jousivoima
100 W
4,2 A
ML100.102N Product photo.
Teholähde 115/230 V AC/12-15 V DC, 7,5 A
Tuotenumero:
ML100.102 Kopioitu!
12 V DC
100-120, 220-240 V
290 V
Jousivoima
90 W
7,5 A
Teholähde
Teholähde 115/230 V AC/48-56 V DC, 2,1 A
Tuotenumero:
ML100.105 Kopioitu!
48 V DC
100-120, 220-240 V
290 V
Jousivoima
100 W
2,1 A
ML100.102N Product photo.
Teholähde 115/230 V AC/24-28 V DC, 4,2 A suojapinnoitettu
Tuotenumero:
ML100.109 Kopioitu!
24 V DC
100-120, 220-240 V
290 V
Jousivoima
100 W
4,2 A
