PULS

MiniLine II teholähde

5-5,5 V DC, 12-15 V DC ja 24-28 V DC

MiniLine-hakkuriteholähteissä yhdistyvät pieni koko, korkea laatu, pitkäikäisyys, korkea hyötysuhde sekä erinomainen hinta/laatu-suhde.

Lue lisää
  • Leveys 22,5 ja 45 mm
  • Hyötysuhde ~80%
  • NEC Class 2 Listed
  • Kompaktin kokoinen

Valitse tuote

Valitse tuote
PULS_2016.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Sisääntulo
Syöttöjännitealue Wide-range
Vaiheiden määrä 1
Syöttöjännite AC 100-240 V
Min. syöttöjännite AC 85 V AC
Max. syöttöjännite AC 264 V AC
Syöttöjännite DC 110-300 V
Min. syöttöjännite DC 88 V DC
Max. syöttöjännite DC 375 V DC
Syöksyvirta 120 V AC, tyypillinen 13 A
Syöksyvirta 230 V AC, tyypillinen 26 A
Tehokerroin 120 V AC täydellä kuormalla, tyypillinen 0,51
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,44
Verkon taajuus 50-60 ±6 %
Ensiösulake Ilman etusulaketta max. 20 A -järjestelmässä. Katso datasivu.
Virrankulutus 120 V AC 0,28 A
Virrankulutus 230 V AC 0,17 A
Syöttövirran tyyppi AC-DC

Ulostulo
Ulostulojännite 5 V DC
Min. ulostulojännite 5 V DC
Max. ulostulojännite 5,5 V DC
Ulostulovirta 3 A
Teho 15 W

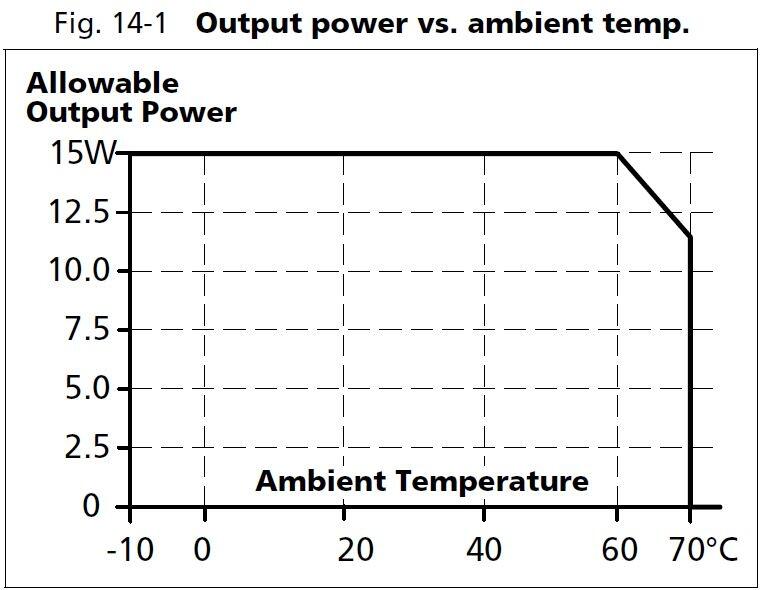

Tehonlasku +60 °C...+70 °C 0,4 W/°C
Max. Ripple 50 mV pp
Syöttöjänniteregulointi <10 mV (85-264 V AC)
Kuormaregulointi <100 mV (0-3 A)

*Invisible Heading*
Min. lämpötila ilman tehonlaskua -10 °C
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF
Hyötysuhde 120 V AC, täydellä kuormalla 76,8 %
Hyötysuhde 230 V AC, täydellä kuormalla 77,2 %
Elinikä 120 V AC, täydellä kuormalla +40 °C 70000 h
Elinikä 230 V AC, täydellä kuormalla +40 °C 93000 h
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 2686000 h

Mitat
Leveys 22,5 mm
Korkeus 75 mm
Syvyys 91 mm
Paino 0,13 kg

Liittimet
Liittimet Ruuviasennus
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta
Sarja Miniline
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41
Hyväksynnät ABS, CB, CE, CSA, GL, NEC Class 2, UL
Kotelon materiaali ABS-muovi
Rinnankytkentä Kyllä, katso datasivu.
Sarjakytkentä Kyllä, katso datasivu.
Hold-up time 120 V AC, täydellä kuormalla, tyypillinen 45 ms
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 186 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä
Transienttisuodatin Kyllä, VDE0160 (750 V, 1,3 ms)

Tiedostot

Mitat ja kytkennät

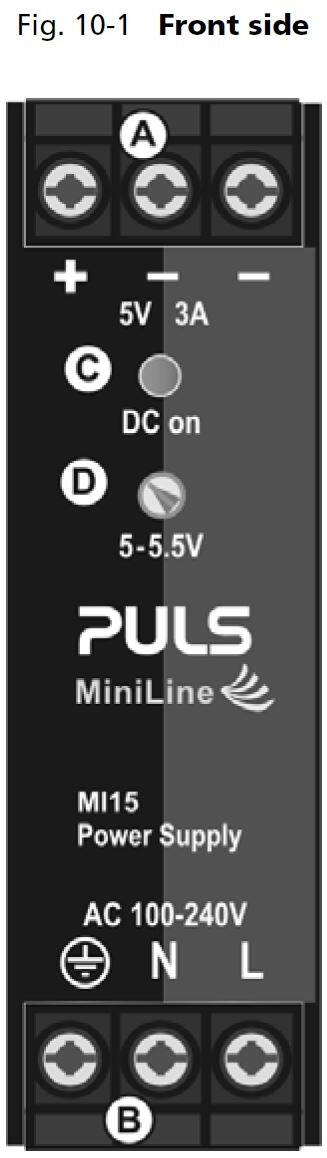

ml15e051_Front side.JPG

A: Toisiopuoli/ulostulojännite
B: Ensiöpuoli/syöttöjännite
C: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
D: Ulostulojännitteen säätöpotentiometri 5-5,5 V DC

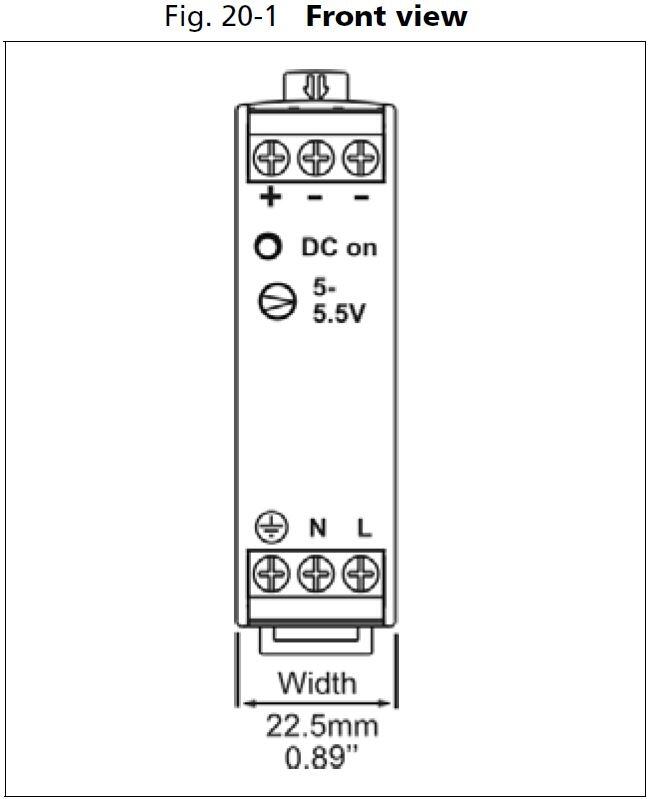

ml15e051_Front view.JPG

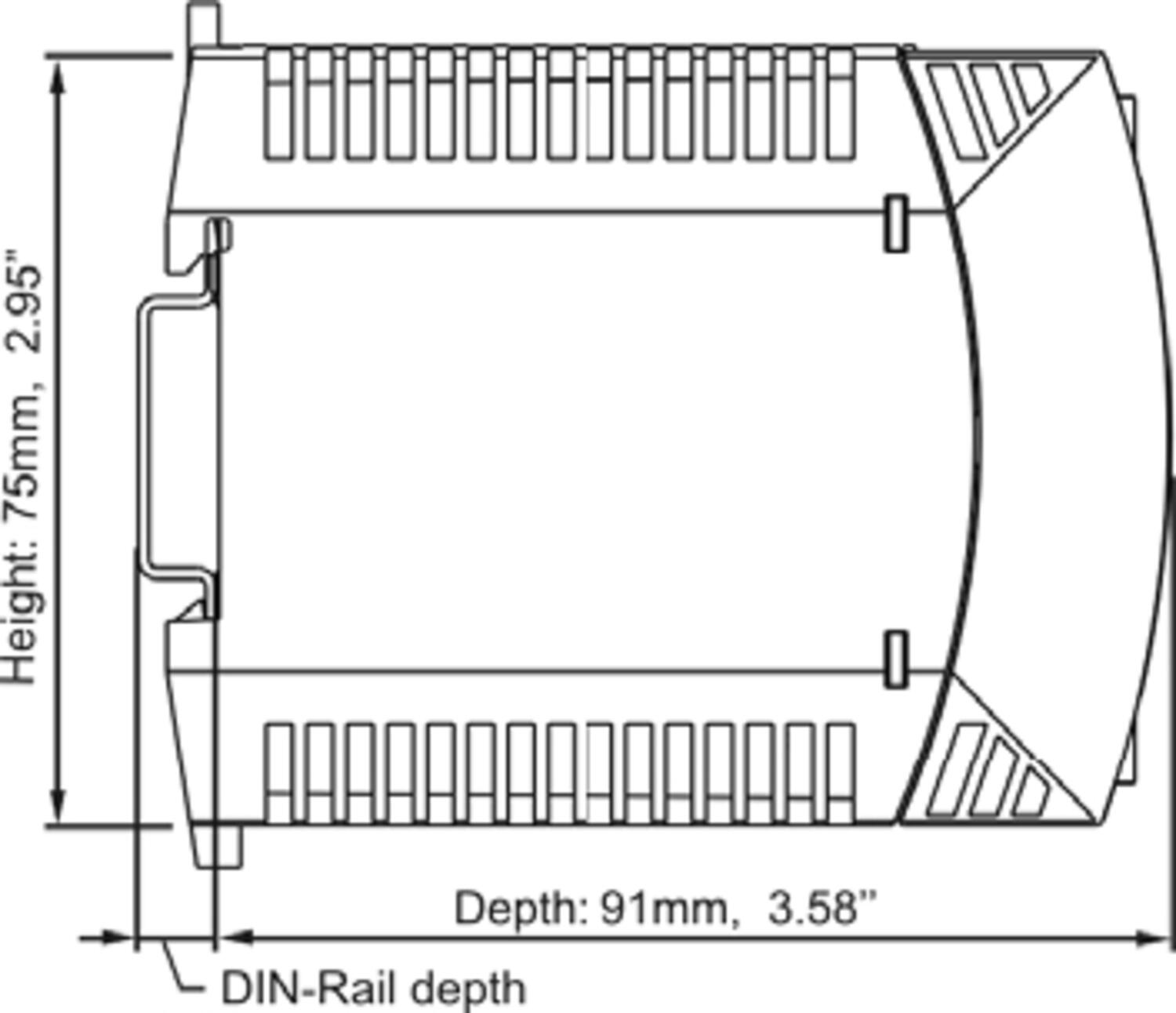

273008_812.tiff

Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

Tekniset kuvat

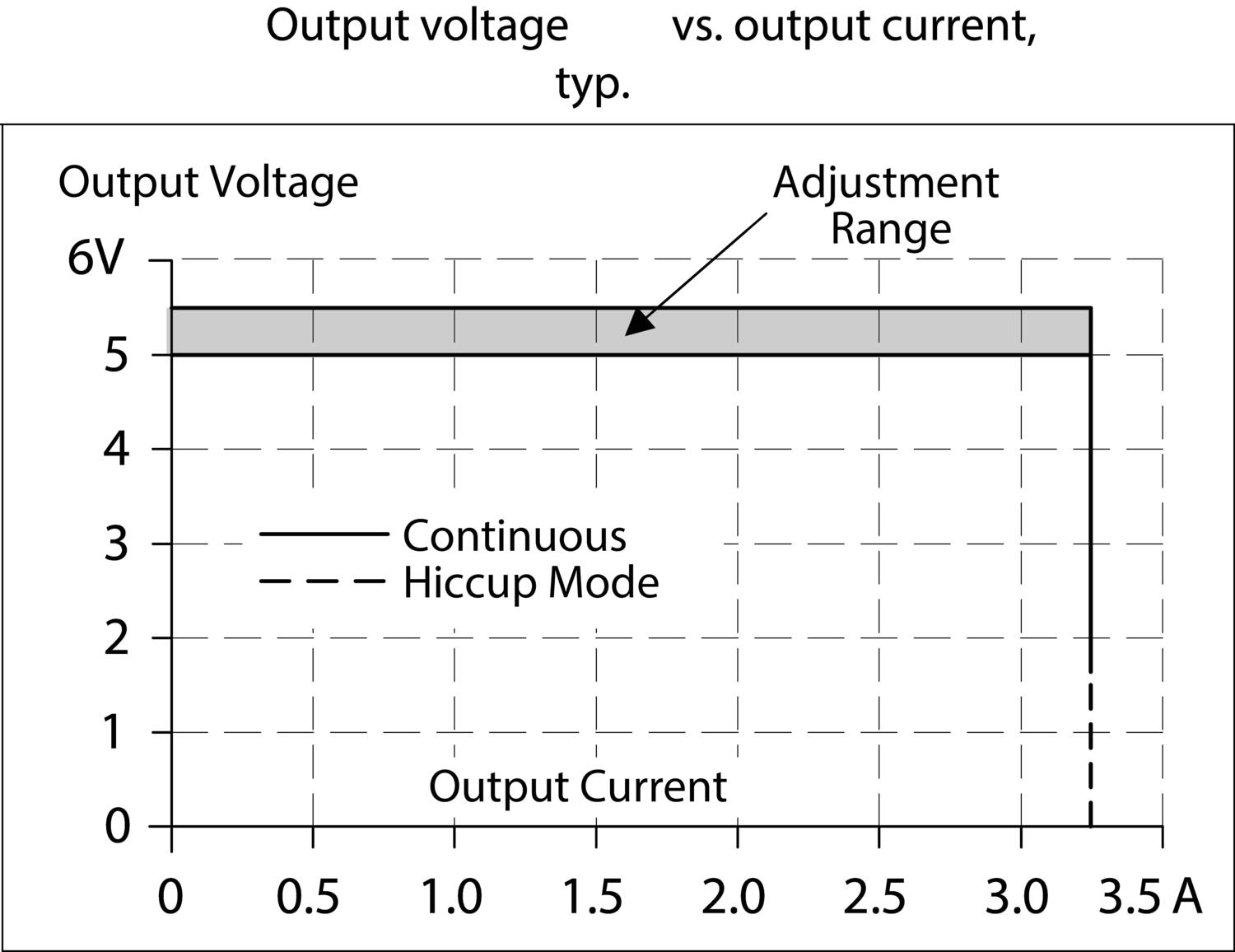

273018_812.eps

MiniLine teholähde

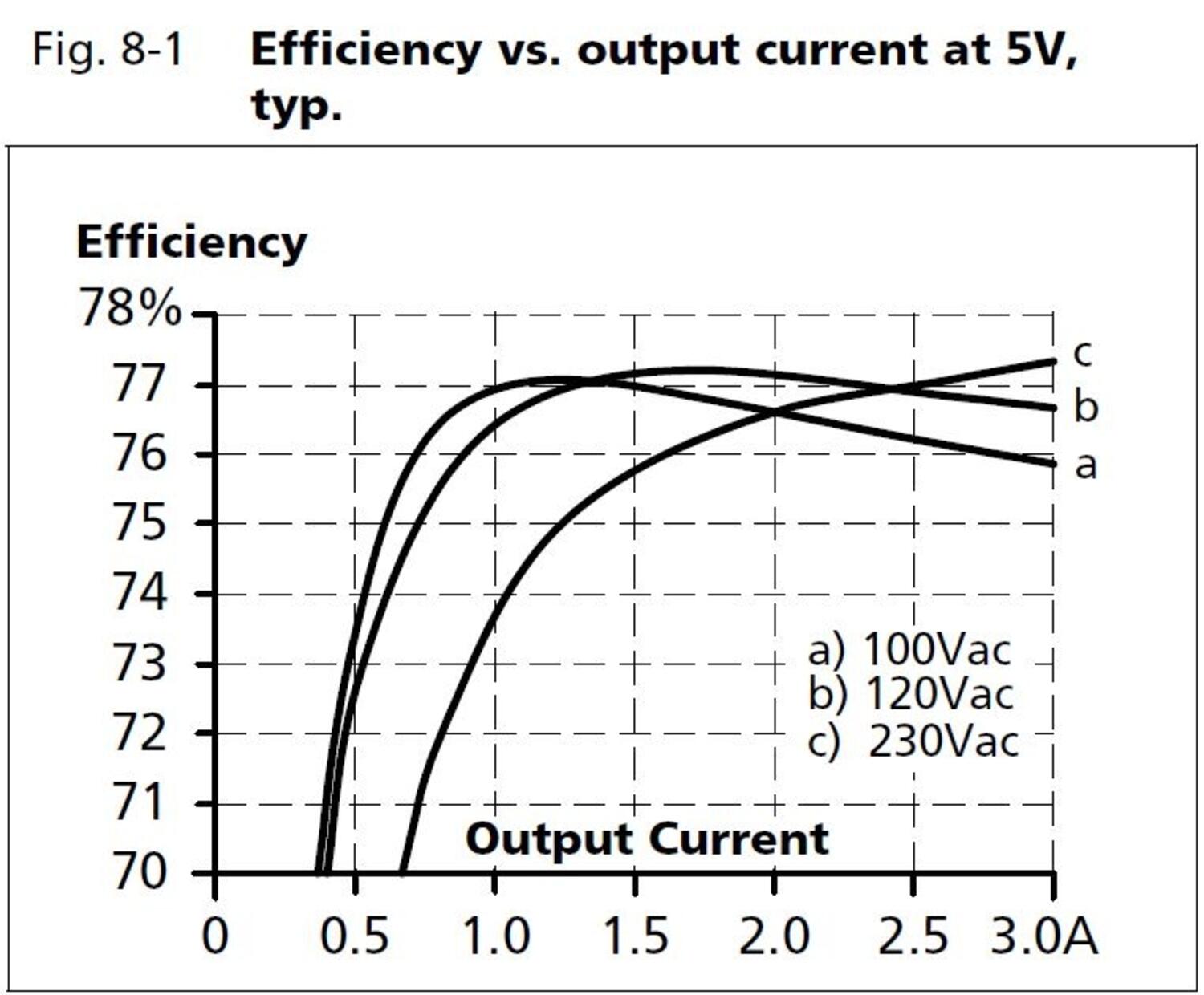

ml15e051_Efficiency vs output current at 5V.JPG

Hyötysuhde

ml15e051_Losses vs output current at 5V.JPG

Tehohäviöt

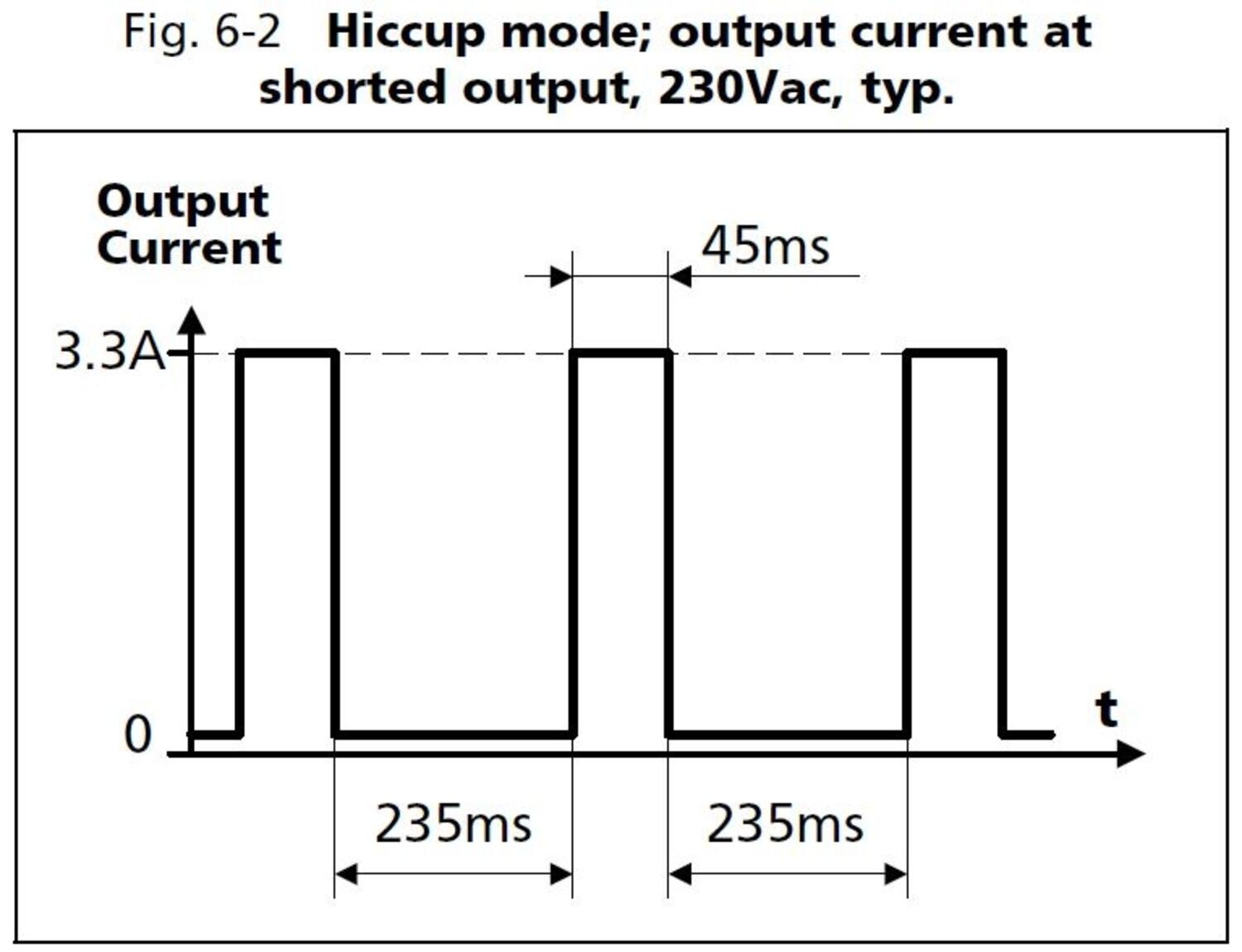

ml15e051_Hiccup mode.JPG

Hiccup toiminta

Tuotekuvaus

MiniLine-hakkuriteholähteissä yhdistyvät pieni koko, korkea laatu, pitkäikäisyys, korkea hyötysuhde sekä erinomainen hinta/laatu-suhde.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Efore teholähteet
Yritysuutiset Tuoteuutiset

Yhteistyö Eforen kanssa laajentaa teholähdetarjontaa

OEM laajentaa teholähdetarjontaansa yhteistyöllä Eforen kanssa Suomessa ja Baltian maissa

Chrome II teholähteet
Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Puls PISA-M kompakti elektroninen ylivirtasuoja
Tuoteuutiset

Kompakti elektroninen ylivirtasuoja Puls PISA-M

PISA-M on markkinoiden pienin nelikanavainen elektroninen ylivirtasuoja, jonka leveys on vain 22,5 mm – se sopii siis käytännössä mihin tahansa järjestelmään.

Puls teholähteet näytöllä
Tuoteuutiset

PULS-teholähteet näytöllä

Puls on laajentanut valikoimaansa 1-vaiheisilla 24 V DC 10 ja 20 A näytöllisillä teholähteillä.

PISA-B elektroninen ylivirtasuoja
Tuoteuutiset

PISA-B elektroninen ylivirtasuoja

PISA-B on tehokkain elektroninen ylivirtasuoja. Se jakaa virran, suojaa kuormia ylivirroilta sekä oikosuluilta ja valvoo 24 VDC -järjestelmän tilaa.

Fiepos tulevaisuuden teholähde
Tuoteuutiset

FIEPOS – tulevaisuuden teholähde

Hajautetut FIEPOS-teholähteet (FIEld POwer Supply) korkealla kotelointiluokalla IP54, IP65 tai IP67 on kehitetty joustavaan käyttöön suoraan kentällä. Helpon asennuksen lisäksi, ne ovat joustavia vastaamaan eri sovellusten ainutlaatuisia vaatimuksia.

Suosikit Tilausnumero: Ulostulojännite Syöttöjännite AC Syöttöjännite DC Liittimet Teho Ulostulovirta Hinta
MiniLine teholähde
Teholähde 100-240 V AC/5-5,5 V DC, 3 A
Tuotenumero:
ML15.051 Kopioitu!
5 V DC
100-240 V
110-300 V
Ruuviasennus
15 W
3 A
MiniLine teholähde
Teholähde 100-240 V AC/12-15 V DC, 1,3 A
Tuotenumero:
ML15.121 Kopioitu!
12 V DC
100-240 V
110-300 V
Ruuvi
15 W
1,3 A
Puls teholähde 100-240 V AC
Teholähde 100-240 V AC/12-15 V DC, 4,5 A
Tuotenumero:
ML60.121 Kopioitu!
12 V DC
100-240 V
110-300 V
Ruuvi
60 W
4,5 A
Puls teholähde 100-240 V AC
Teholähde 100-240 V AC/12-15 V DC, 4,5 A, -40°C
Tuotenumero:
ML60.122 Kopioitu!
12 V DC
100-240 V
110-300 V
Ruuviasennus
60 W
4,5 A
ML15.241
Teholähde 100-240 V AC/24-28 V DC, 0,63 A
Tuotenumero:
ML15.241 Kopioitu!
24 V DC
100-240 V
110-300 V
Ruuviasennus
15 W
0,63 A
ML15.241
Teholähde 100-240 V AC/24-28 V DC, 1,3 A
Tuotenumero:
ML30.241 Kopioitu!
24 V DC
100-240 V
110-300 V
Ruuviasennus
30 W
1,3 A
MiniLine teholähde
Teholähde 100-240 V AC/24-28 V DC, 2,5 A
Tuotenumero:
ML60.241 Kopioitu!
24 V DC
100-240 V
110-300 V
Ruuviasennus
60 W
2,5 A
MiniLine teholähde
Teholähde 100-240 V AC/24-28 V DC, 2,5 A, -40°C
Tuotenumero:
ML60.242 Kopioitu!
24 V DC
100-240 V
110-300 V
Ruuviasennus
60 W
2,5 A
