PULS

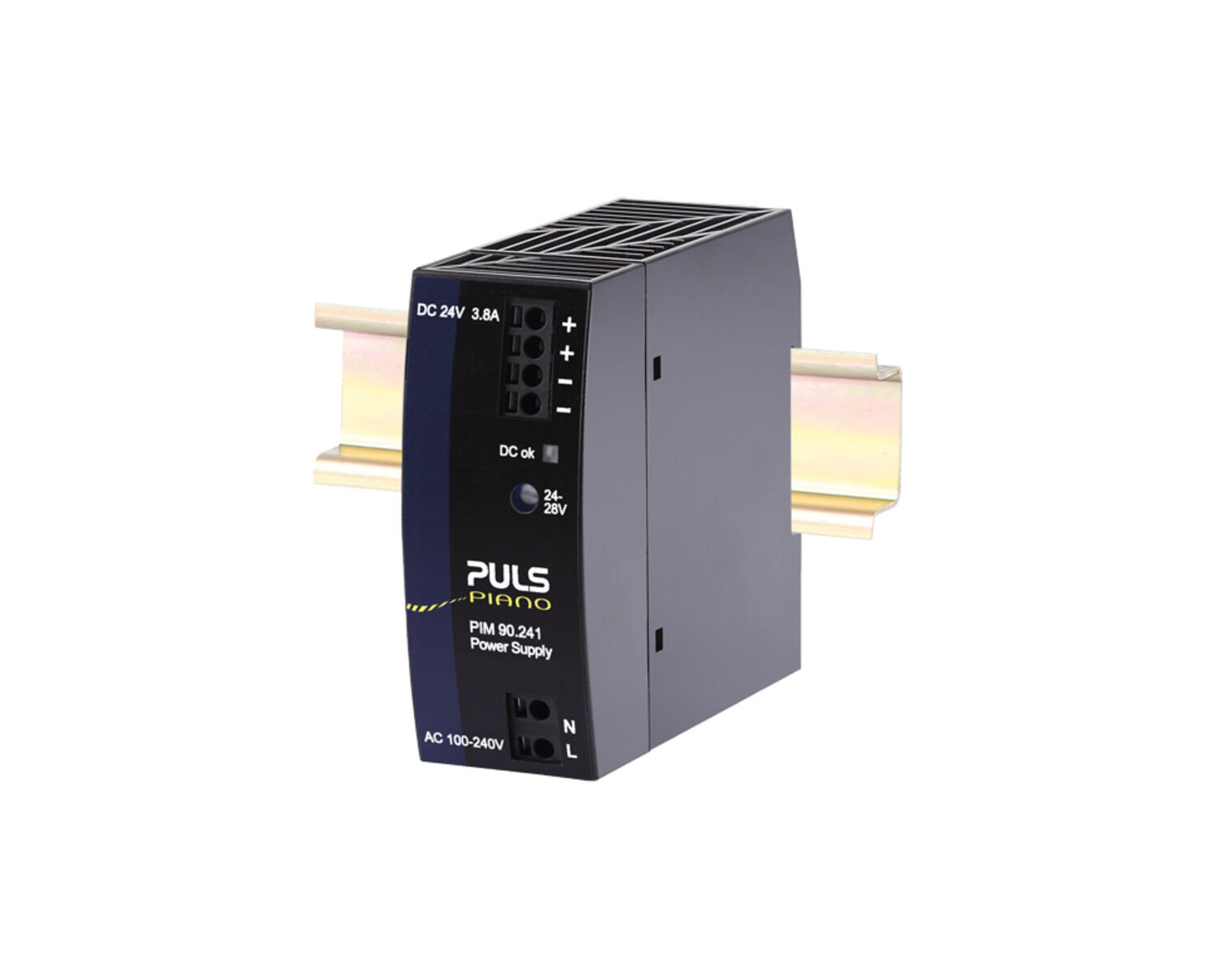

Piano Mini Teholähde 1,5, 2,5 ja 3,8 A
24-28 V DC
Pulsin Piano Mini sarja täydentää suosittua Piano sarjaa. Piano on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.

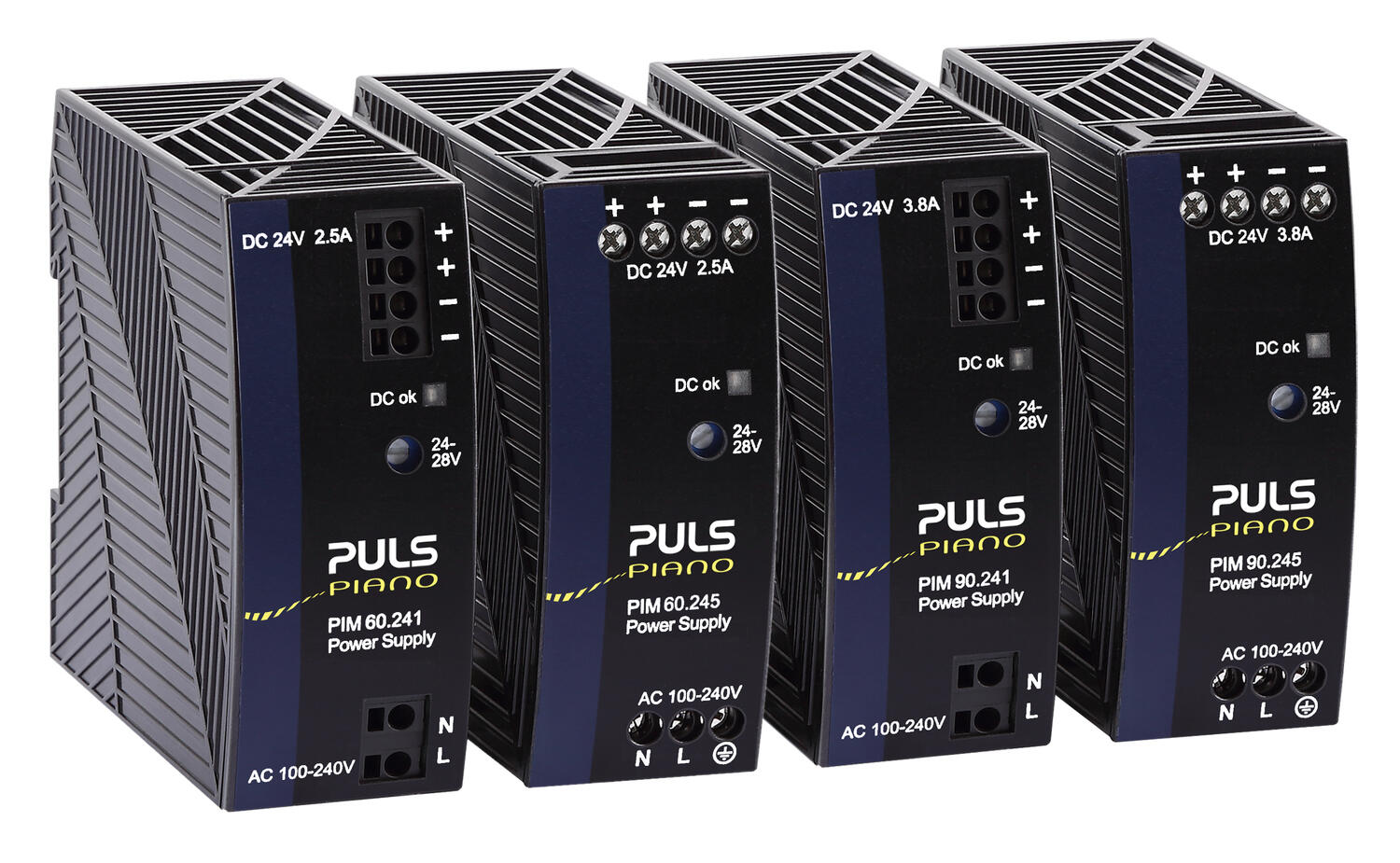

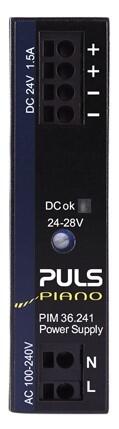

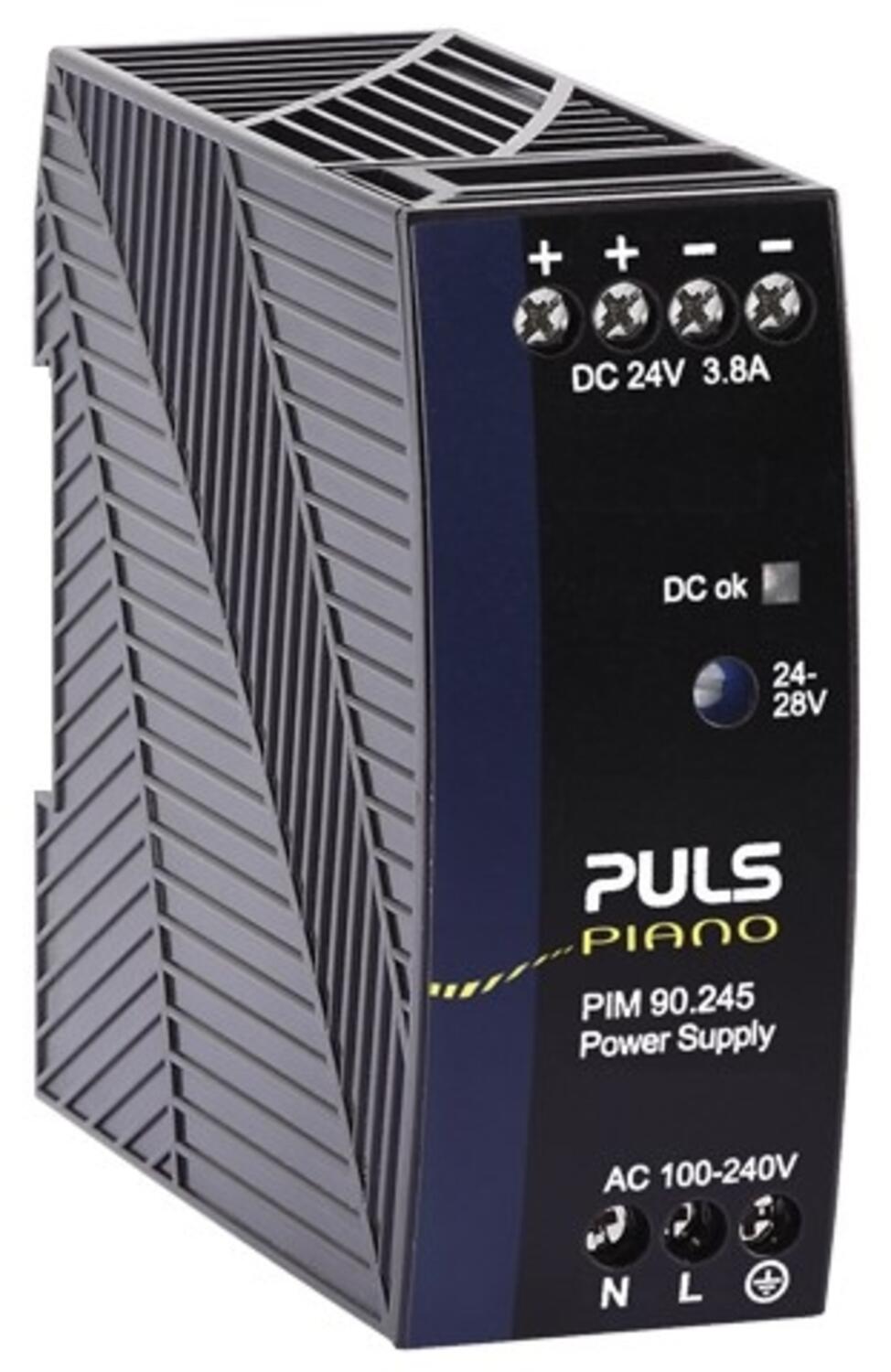

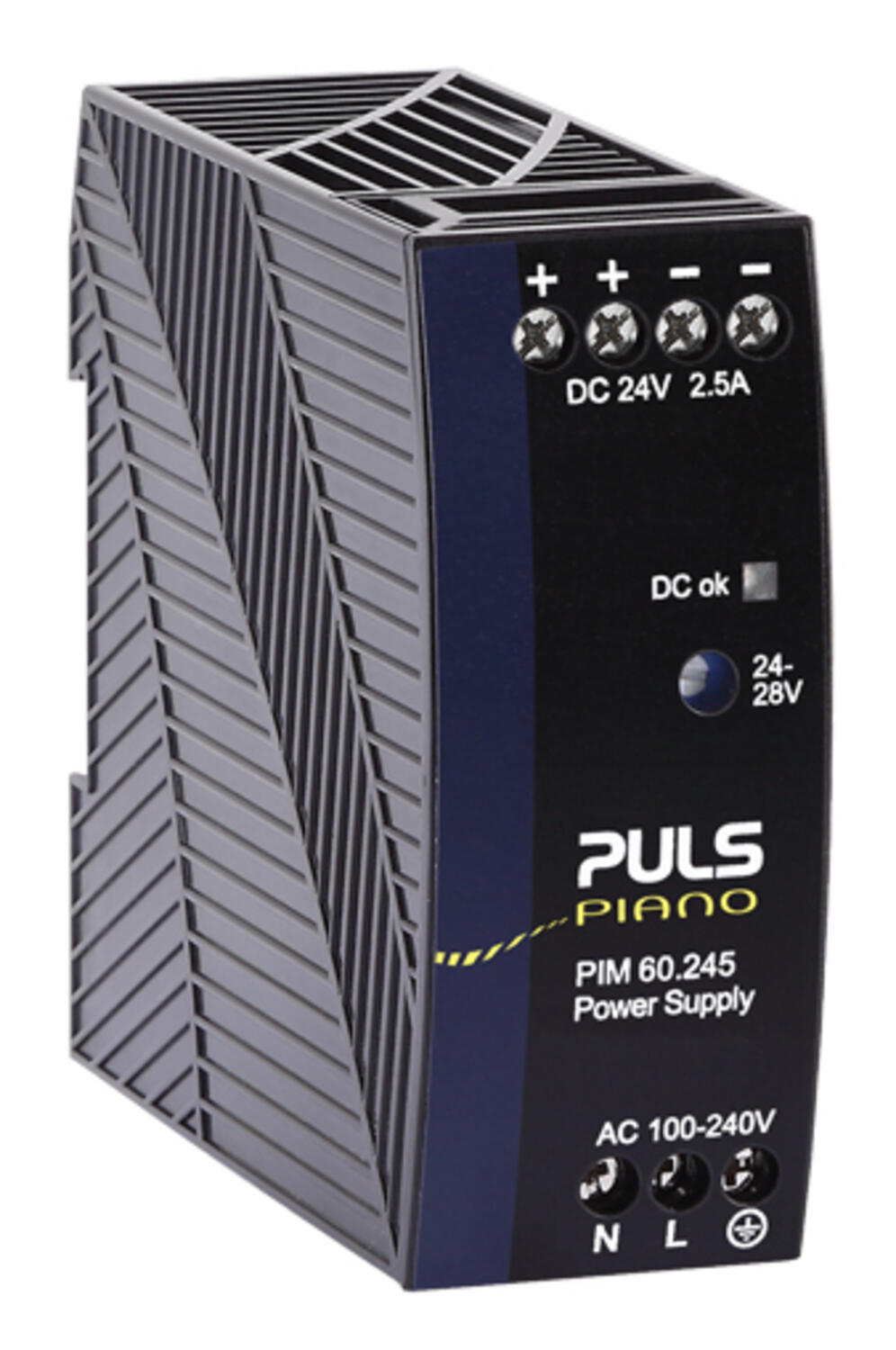

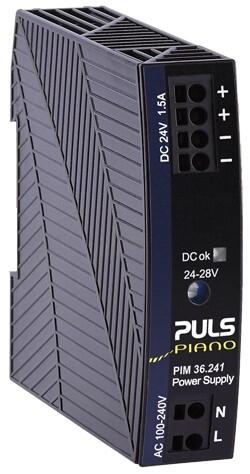

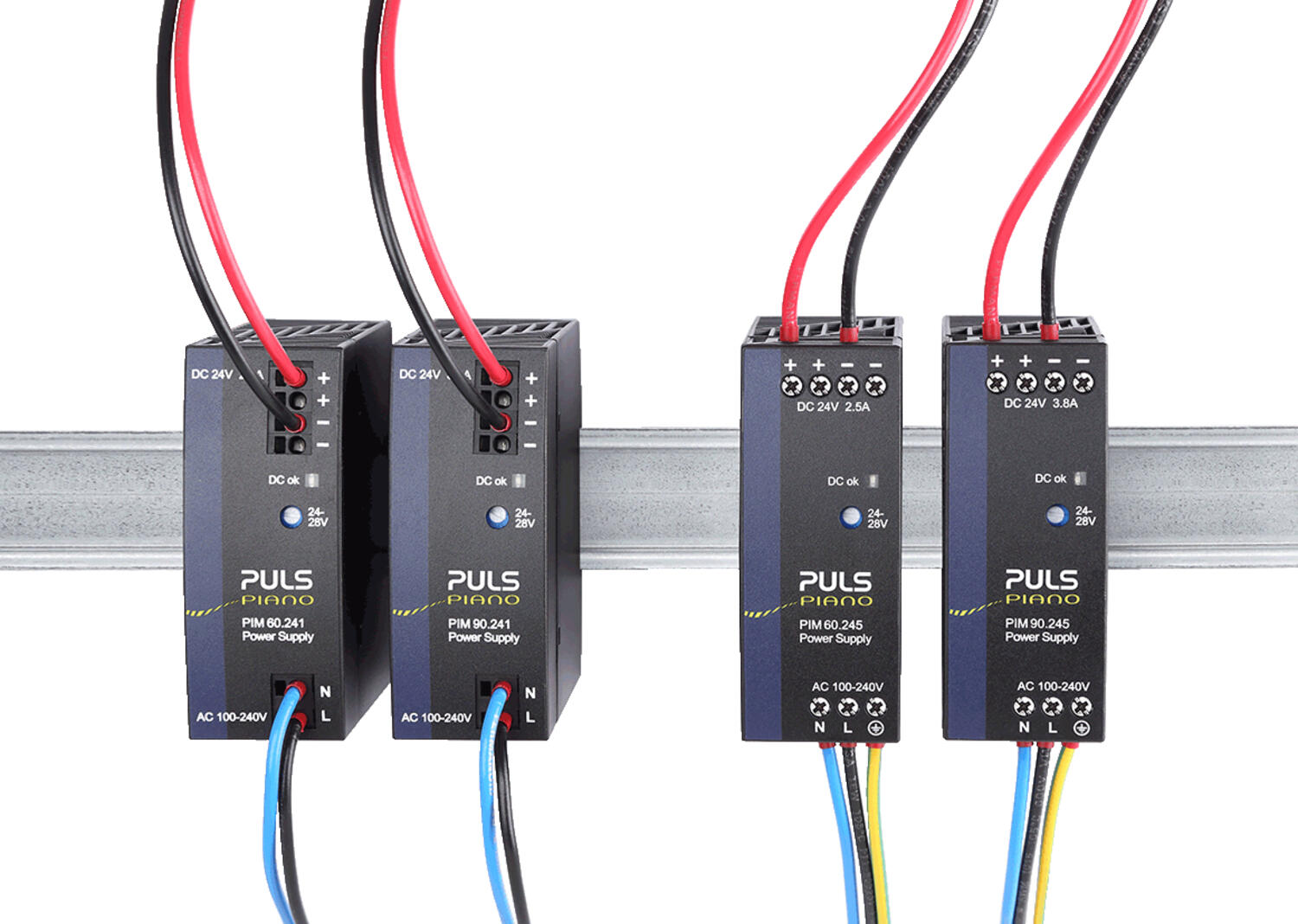

Uusi Piano Mini sarja sisältää 36, 60 ja 90 W teholähteet. 60 ja 90 W Piano Mini teholähteet ovat vain 36 mm leveitä ja ne on saatavilla push-in tai ruuviliittimillä. 36 W teholähde on vain 22,5 mm leveä ja on saatavilla push-in liittimillä.
- Leveys 22,5 ja 36 mm
- Hyötysuhde 90,6 %, 91,8 % ja 93,8 %
- Push-In tai ruuviliittimet
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 90 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöksyvirta 120 V AC, tyypillinen | 14 A |
| Syöksyvirta 230 V AC, tyypillinen | 40 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,53 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,46 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Min. 6 A (B-tyyppi) tai 4 A (C-tyyppi). Ilman etusulaketta max. 20 A -järjestelmässä |
| Virrankulutus 120 V AC | 0,63 A |
| Virrankulutus 230 V AC | 0,38 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|

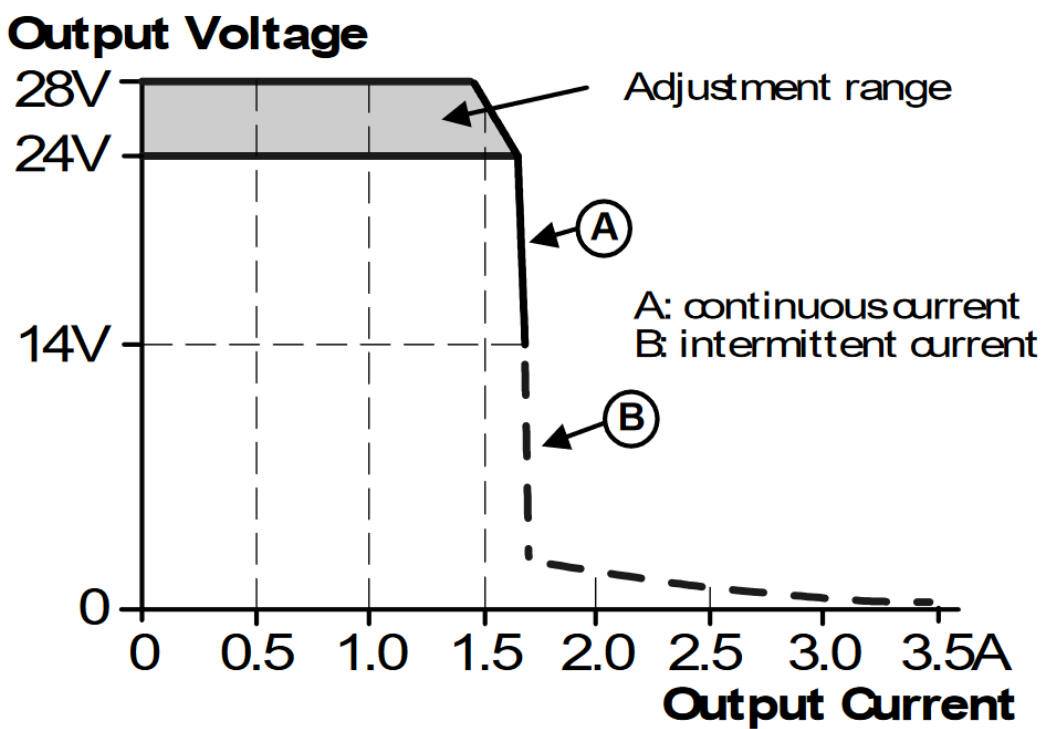

| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 1,5 A |
| Teho | 36 W |

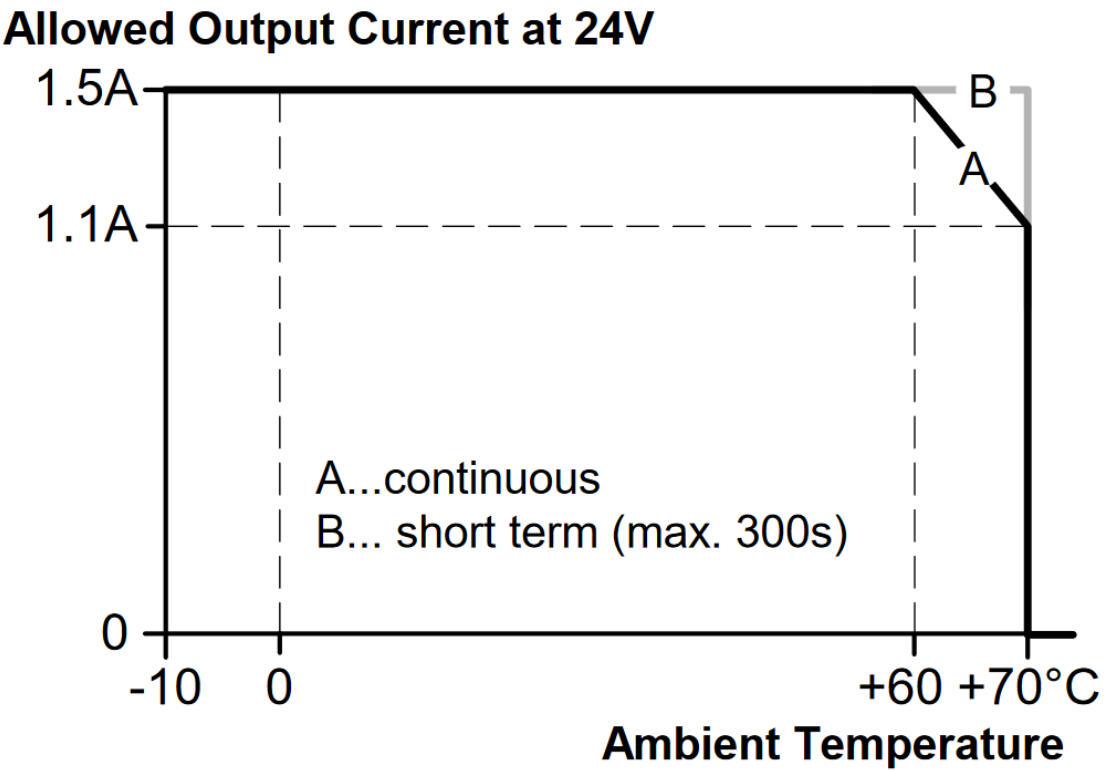

| Tehonlasku +60 °C...+70 °C | 0,96 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (90-300 V AC) |
| Kuormaregulointi | <50 mV (0-1,5 A) |
| Min. lämpötila ilman tehonlaskua | -10 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |

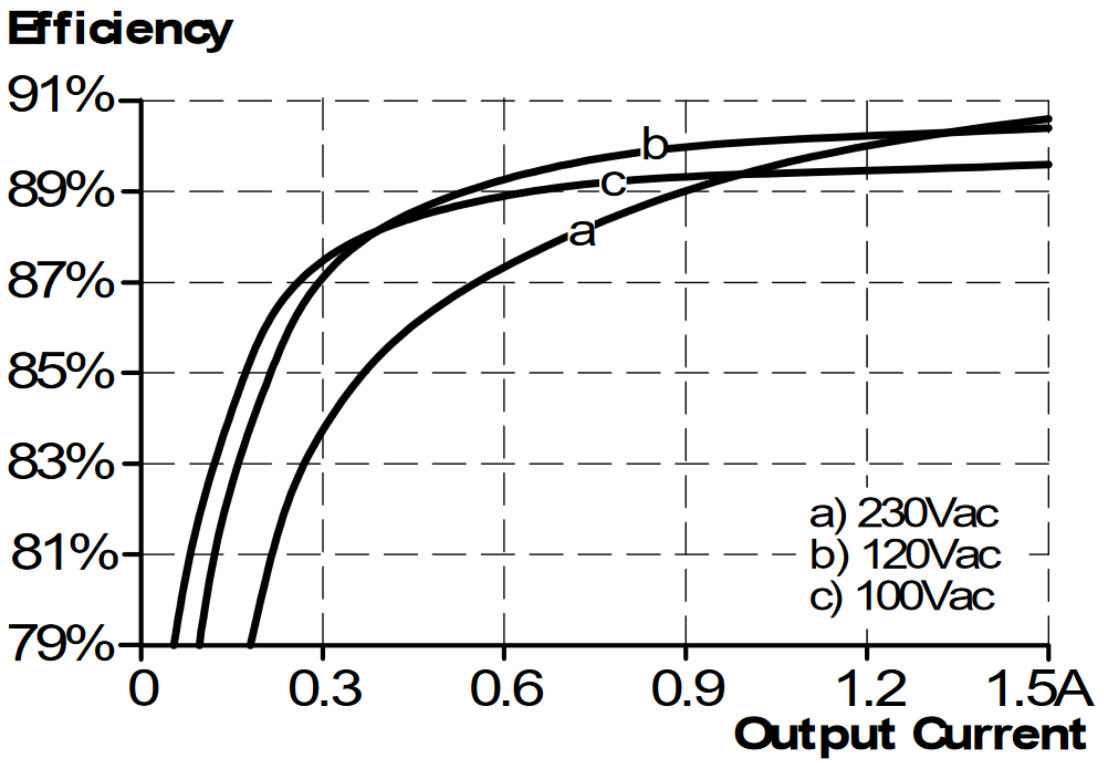

Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 90,5 % |
| Hyötysuhde 230 V AC, keskimääräinen | 88,2 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 90,6 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 162000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 161000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 2081000 h |

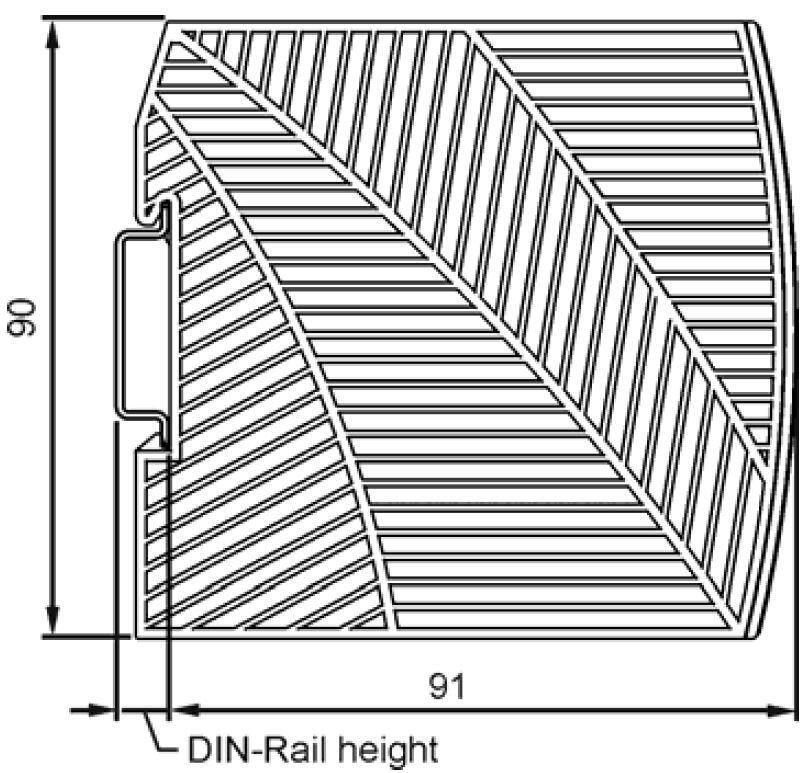

Mitat |
|
| Leveys | 22,5 mm |
| Korkeus | 90 mm |
| Syvyys | 91 mm |
| Paino | 0,14 kg |
Liittimet |
|
| Liittimet | Push in |
| Liitäntä | Monisäikeinen max. 2,5 mm², yksisäikeinen max. 2,5 mm² |
Muuta |
|
| Sarja | Piano |
| Hyväksynnät | CB, CE, cULus, NEC Class 2 |
| Kotelon materiaali | Polykarbonaatti |
| Rinnankytkentä | Ei sallittu |
| Sarjakytkentä | Kyllä, max. 150 V DC |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 162 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
Tuotekuvaus
Pulsin Piano Mini sarja täydentää suosittua Piano sarjaa. Piano on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.
Uusi Piano Mini sarja sisältää 36, 60 ja 90 W teholähteet. 60 ja 90 W Piano Mini teholähteet ovat vain 36 mm leveitä ja ne on saatavilla push-in tai ruuviliittimillä. 36 W teholähde on vain 22,5 mm leveä ja on saatavilla push-in liittimillä.
