PULS

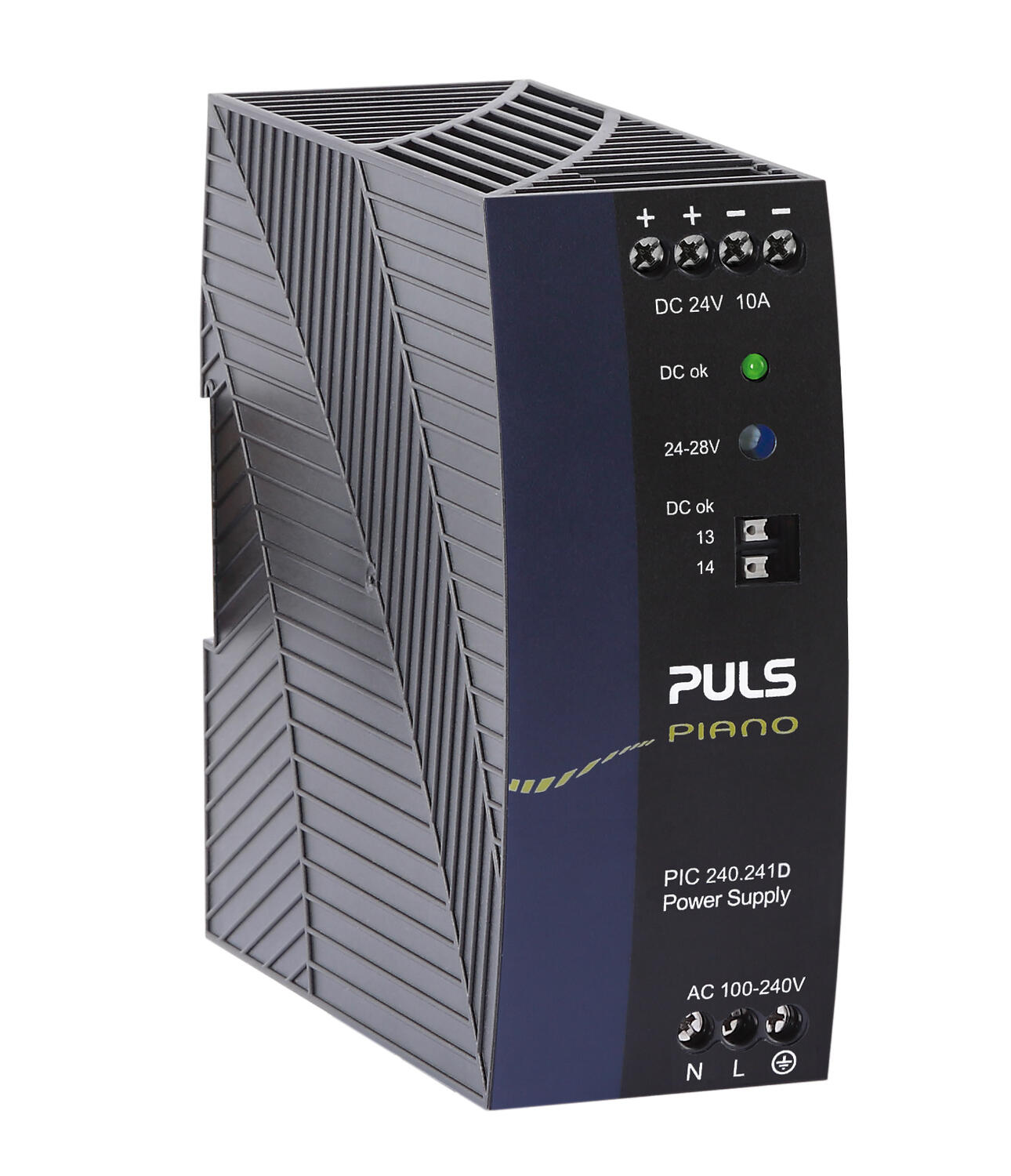

Piano teholähde 10 A
24-28 V DC, 10 A
Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.
- Kustannustehokas teholähde
Syöttöjännite 200-240 V AC tai 100-240 V AC
- Korkea hyötysuhde
PIC240.241C 91,4%
PIC240.241D 95,2%
- Erittäin luotettava
PIC240.241C MTBF SN 29500, IEC 61709 @ 40°C 791.000h
PIC240.241D MTBF SN 29500, IEC 61709 @ 40°C 822.000h
- Kestävä kotelo
Valmistettu korkealaatuisesta polykarbonaatista
- Erittäin kompakti koko
Leveys vain 49 mm
- DC-OK rele
- Leveys 49 mm
- Hyötysuhde jopa 94,8 %
- DC-OK rele
- Polykarbonaattikotelo
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 200-240 V |
| Min. syöttöjännite AC | 180 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöksyvirta 230 V AC, tyypillinen | 48 A |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,52 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Min. 16 A (B-tyyppi) tai 10 A (C-tyyppi). Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL)) |
| Virrankulutus 230 V AC | 2,2 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|

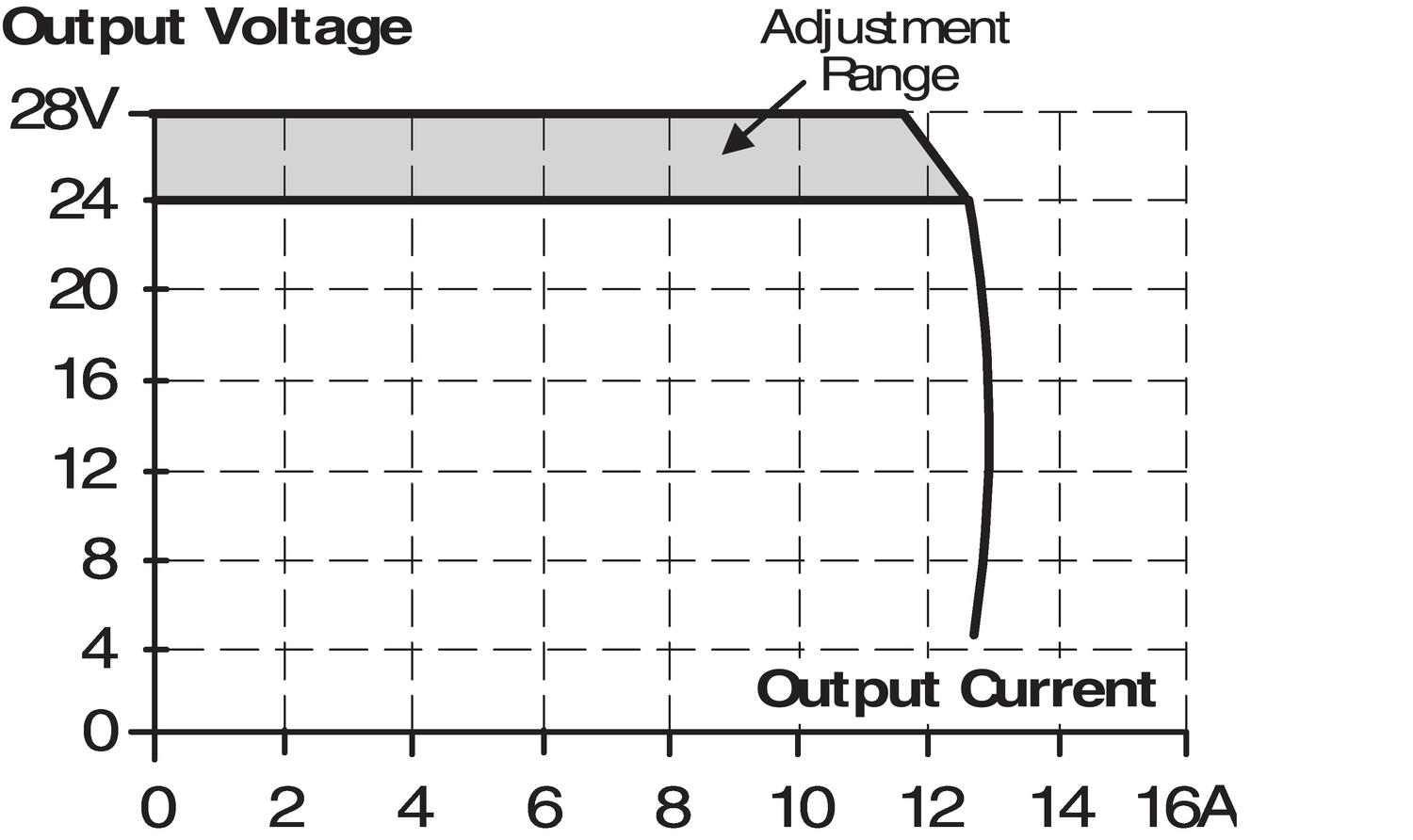

| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 10 A |
| Teho | 240 W |

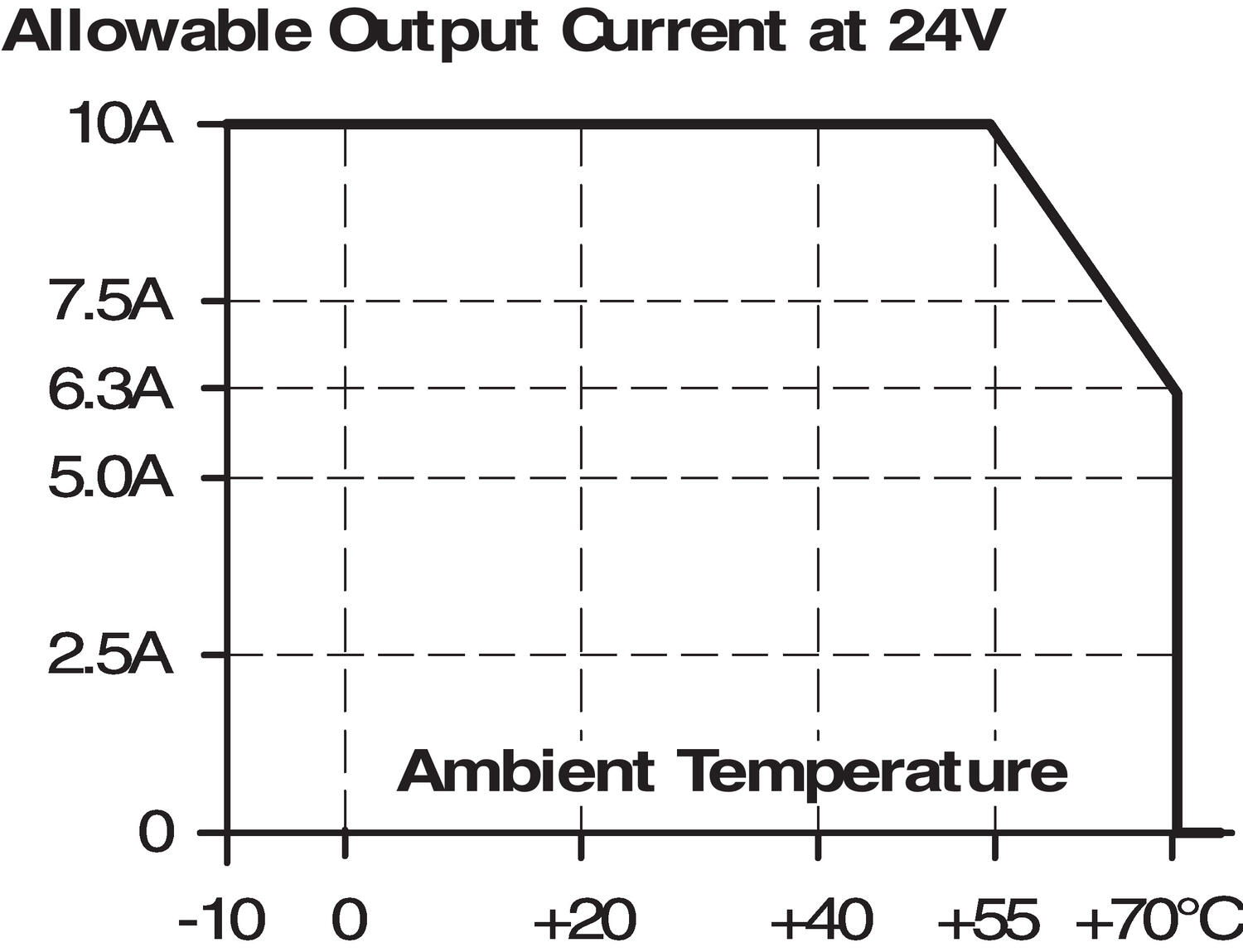

| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Max. Ripple | 100 mV pp |
| Syöttöjänniteregulointi | <50 mV (187-264 V AC) |
| Kuormaregulointi | <150 mV (0-10 A) |
| Min. lämpötila ilman tehonlaskua | -10 °C |
| Max. lämpötila ilman tehonlaskua | 55 °C |

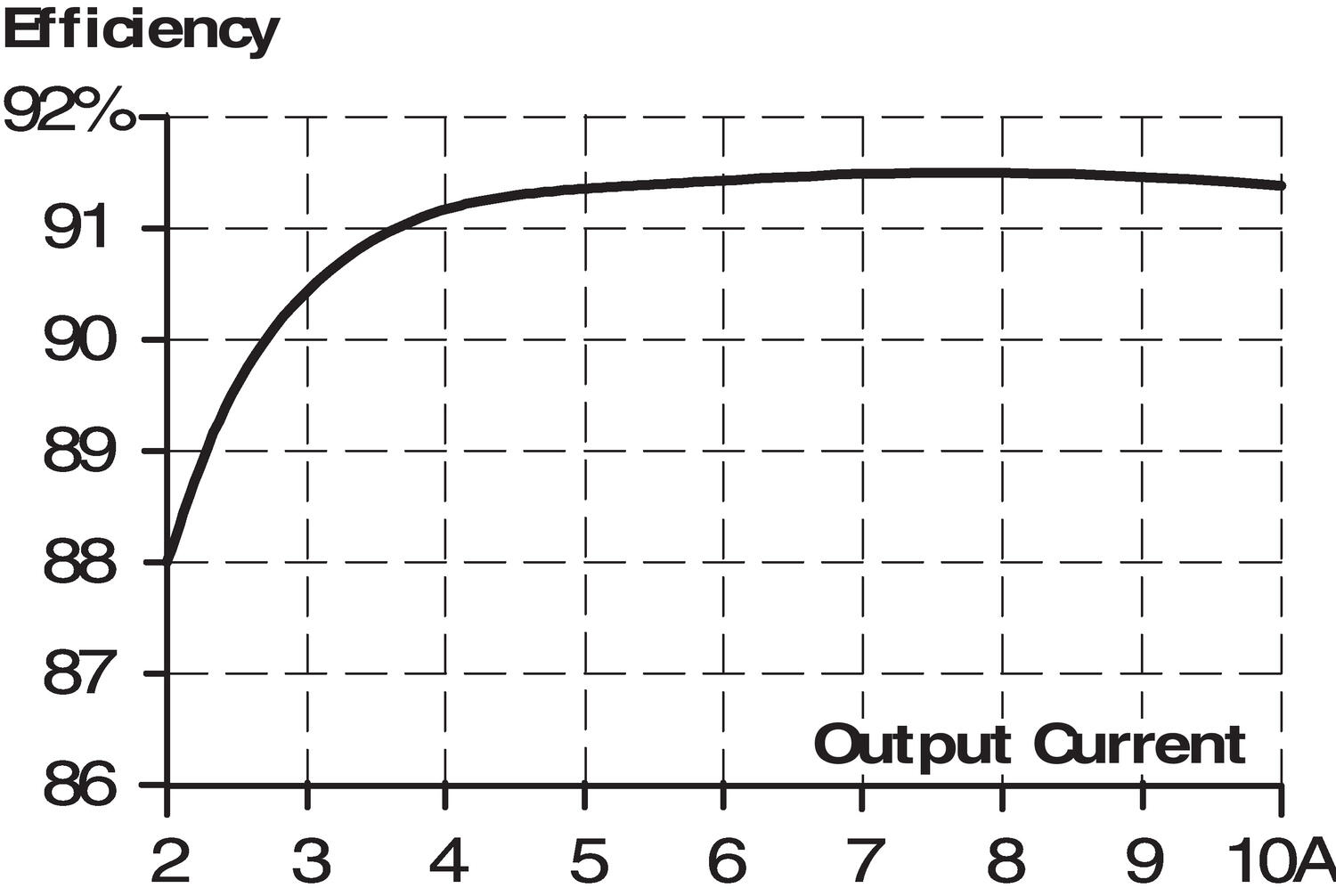

Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 230 V AC, keskimääräinen | 90,9 % |
*Invisible Heading* |
|
|---|---|
| Hyötysuhde 230 V AC, täydellä kuormalla | 91,4 % |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 38000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 791000 h |
Mitat |
|
| Leveys | 49 mm |
| Korkeus | 124 mm |
| Syvyys | 124 mm |
| Paino | 0,55 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Piano |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | CB, CE, cRUus, cULus, GL |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Polykarbonaatti |
| Rinnankytkentä | Ei sallittu |
| Sarjakytkentä | Kyllä, max. 150 V DC |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 33 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Ei |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |

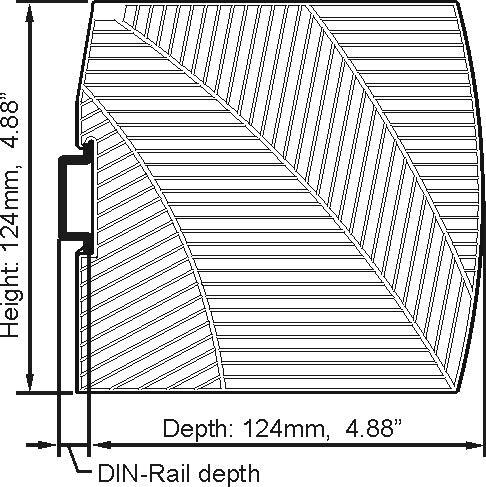

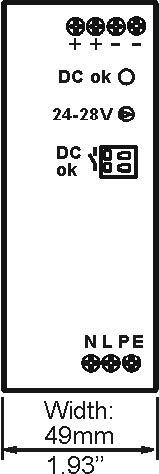

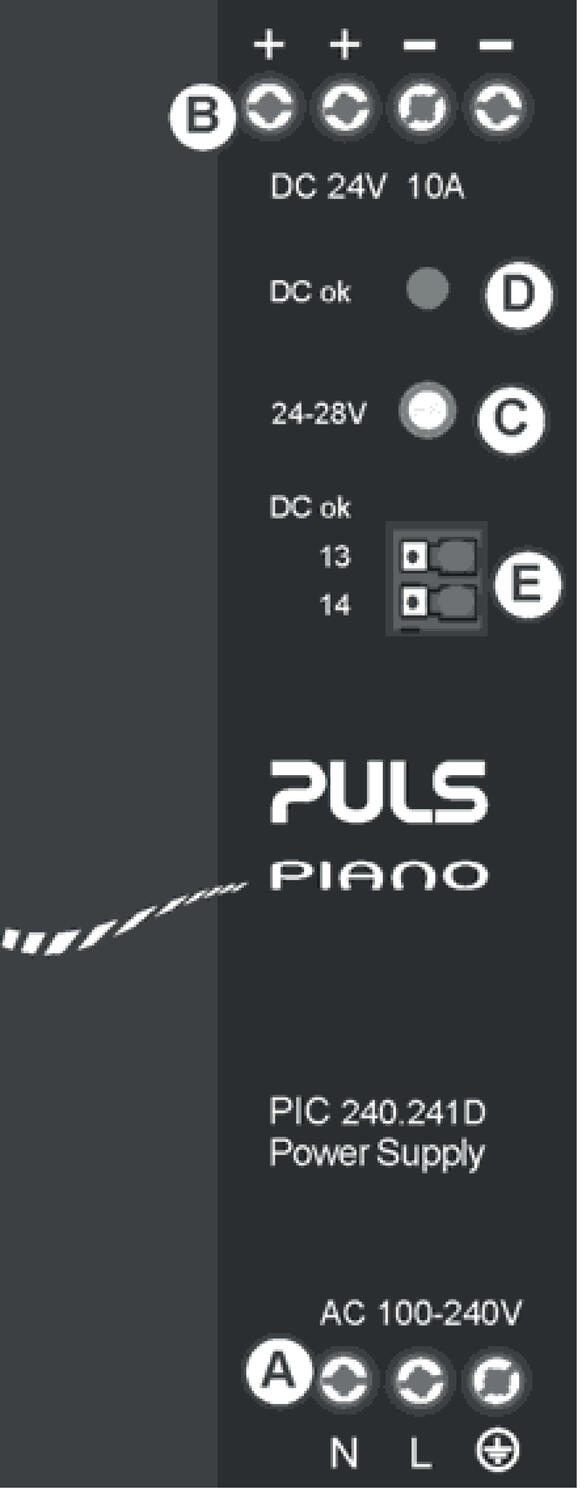

Mitat ja kytkennät
Tuotekuvaus
Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.
- Kustannustehokas teholähde
Syöttöjännite 200-240 V AC tai 100-240 V AC
- Korkea hyötysuhde
PIC240.241C 91,4%
PIC240.241D 95,2%
- Erittäin luotettava
PIC240.241C MTBF SN 29500, IEC 61709 @ 40°C 791.000h
PIC240.241D MTBF SN 29500, IEC 61709 @ 40°C 822.000h
- Kestävä kotelo
Valmistettu korkealaatuisesta polykarbonaatista
- Erittäin kompakti koko
Leveys vain 49 mm
- DC-OK rele
