PULS

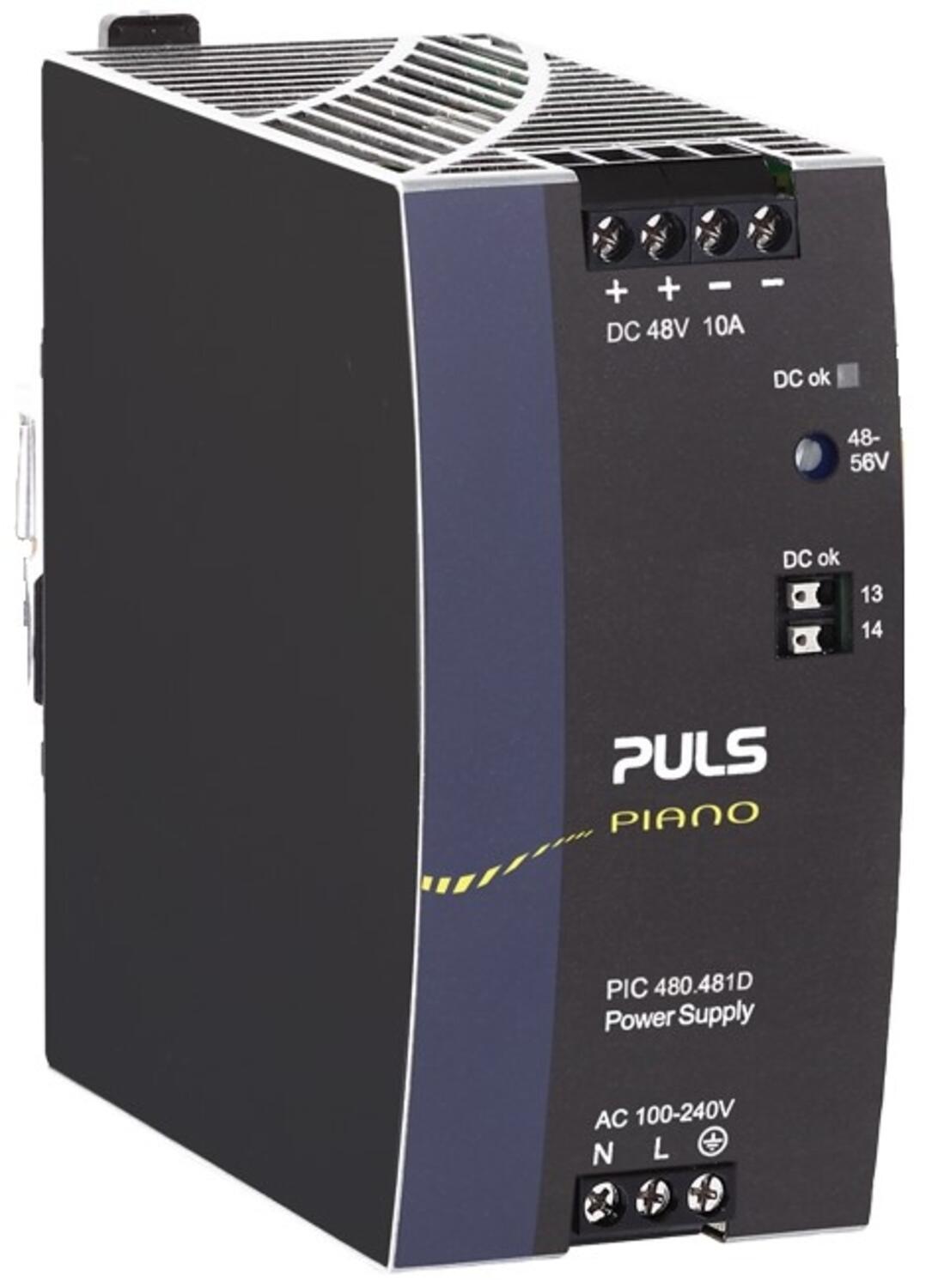

Piano teholähde 48-56 V DC
48-56 V DC, 10 A
Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.
- Leveys 59 mm
- Hyötysuhde jopa 95,7 %
- DC-OK rele
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 90 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöksyvirta 120 V AC, tyypillinen | 18 A |
| Syöksyvirta 230 V AC, tyypillinen | 42 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,97 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Min. 10 A (B-tyyppi) tai 6 A (C-tyyppi). Ilman etusulaketta max. 20 A -järjestelmässä |
| Virrankulutus 120 V AC | 4,3 A |
| Virrankulutus 230 V AC | 2,3 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|

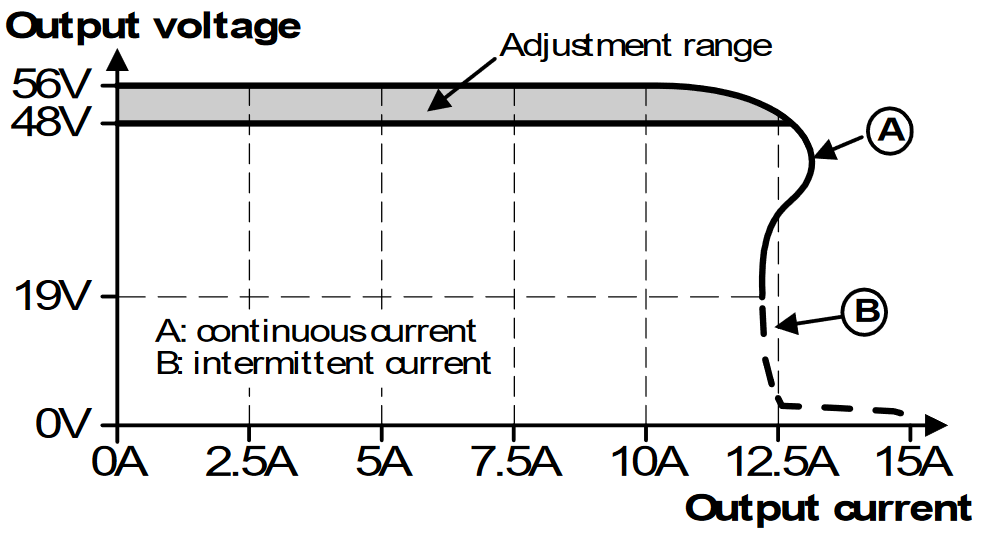

| Ulostulojännite | 48 V DC |
| Min. ulostulojännite | 48 V DC |
| Max. ulostulojännite | 56 V DC |
| Ulostulovirta | 10 A |
| Teho | 480 W |
| Max. Ripple | 100 mV pp |
| Syöttöjänniteregulointi | <10 mV (90-300 V AC) |
| Kuormaregulointi | <100 mV (0-10 A) |

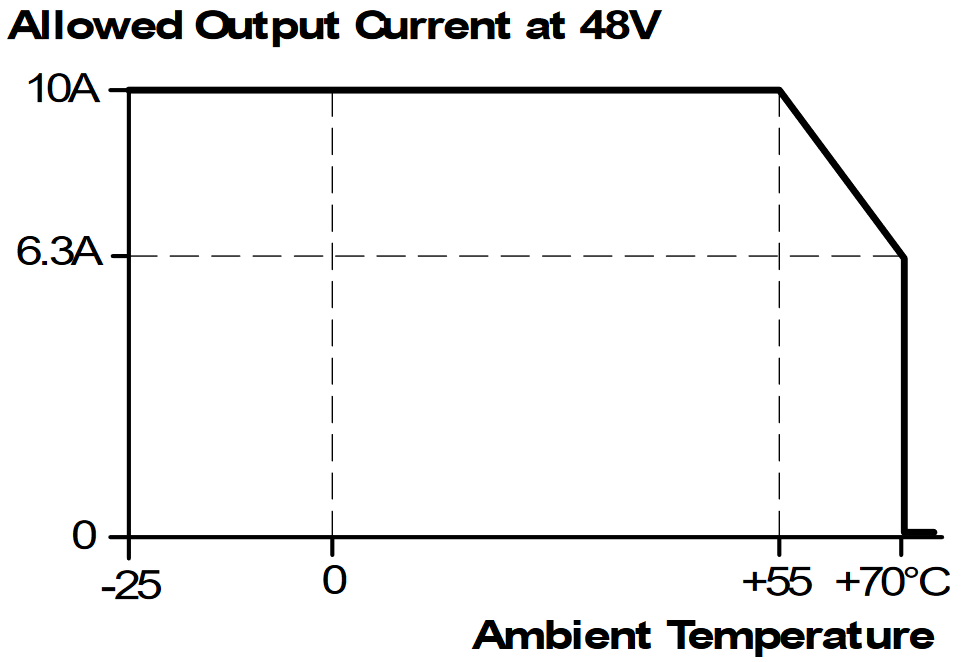

| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 55 °C |
Hyötysuhde/elinikä/MTBF |
|

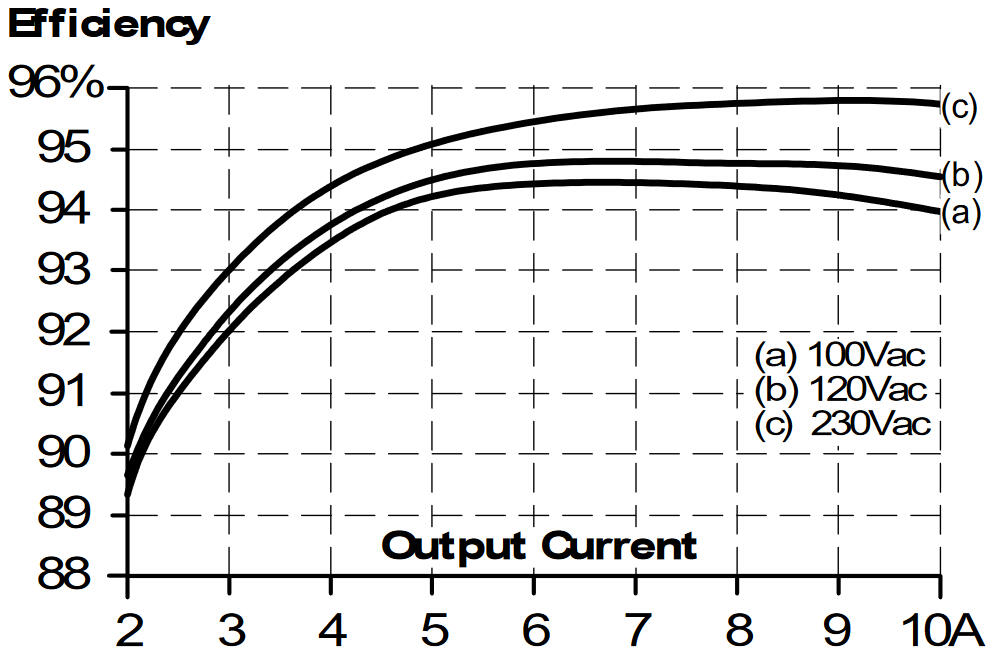

| Hyötysuhde 120 V AC, täydellä kuormalla | 94,6 % |
*Invisible Heading* |
|
|---|---|
| Hyötysuhde 230 V AC, keskimääräinen | 94,6 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 95,7 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 101000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 138000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 704000 h |

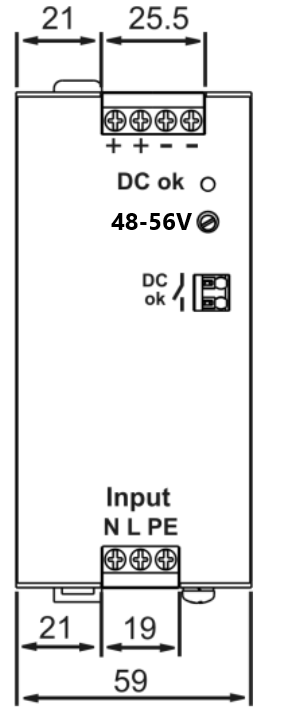

Mitat |
|
| Leveys | 59 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 0,81 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Piano |
| Hyväksynnät | CB, CE, cULus |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Ei sallittu |
| Sarjakytkentä | Kyllä, max. 150 V DC |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 27 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 27 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 0,3 ms) |
| Releulostulo | Rele avautuu, jos lähtöjännite laskee <45 V DC |
Tuotekuvaus
Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.
