PULS

Piano teholähde 5 A

24-28 V DC, 5 A

Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.



120 W / 5 A Piano teholähteitä löytyy kolme eri mallia:

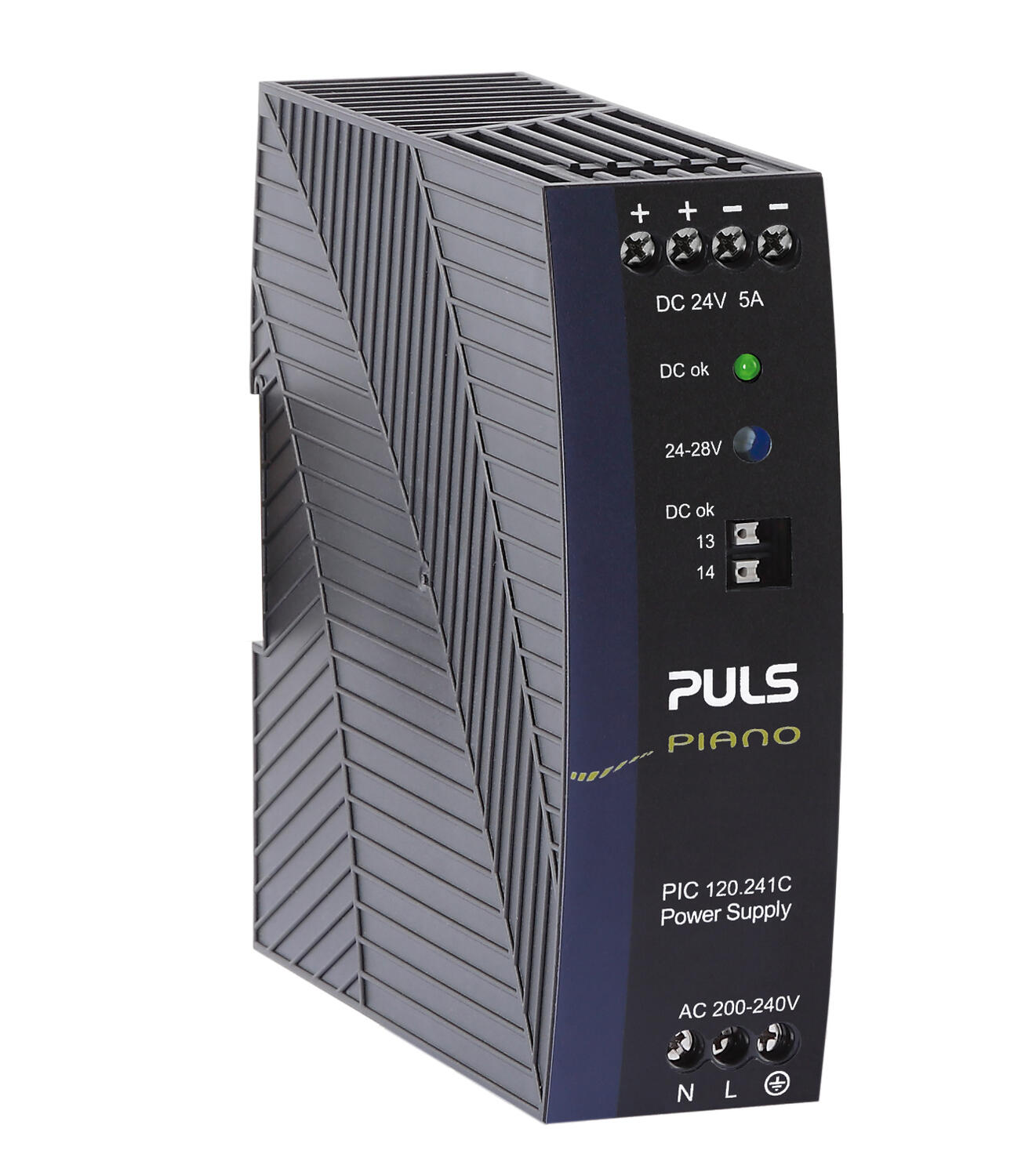

  • PIC120.241C, syöttöjännite 200-240 V AC, DC-OK rele
  • PIC120.242C, syöttöjännite 200-240 V AC

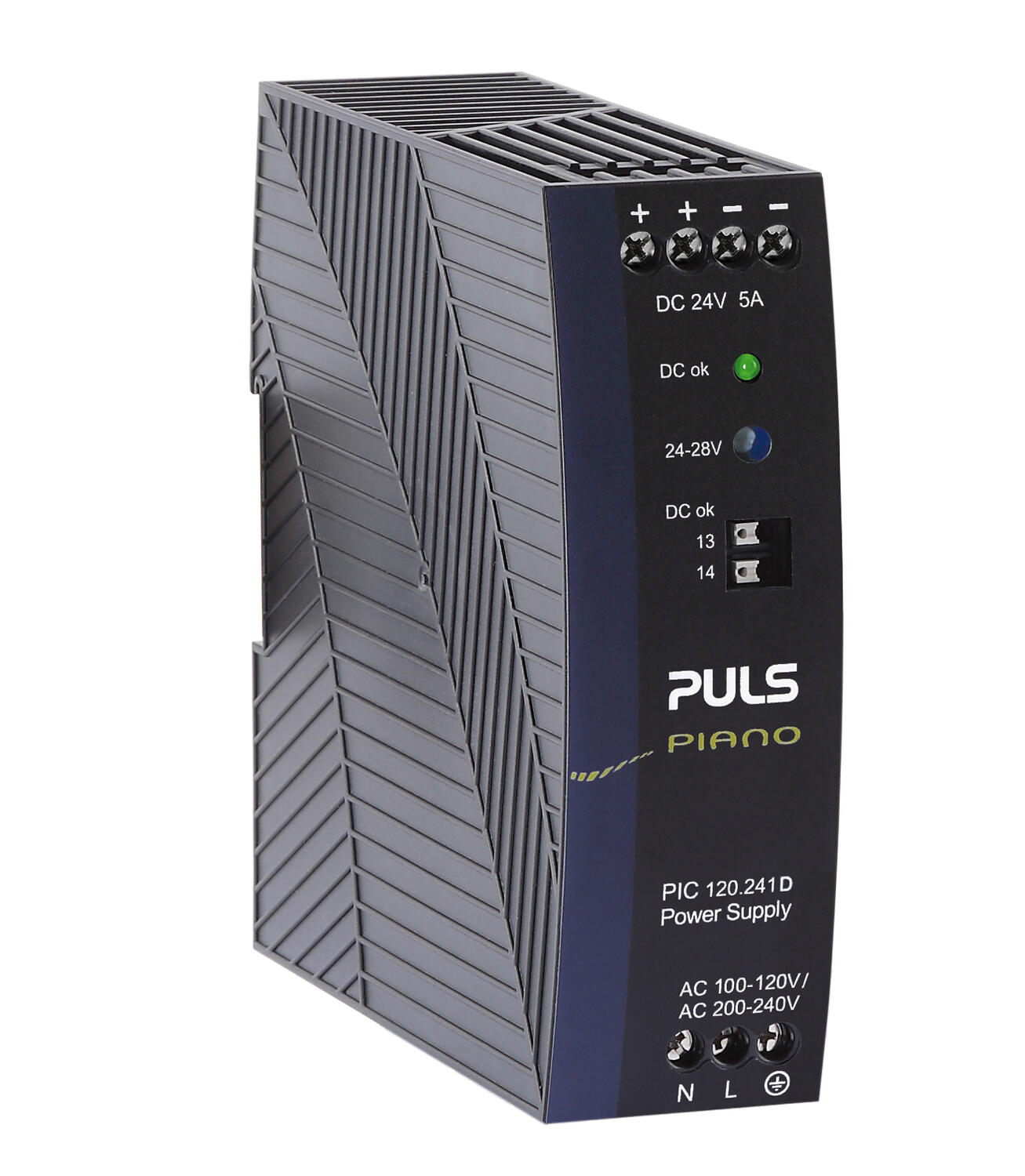

  • PIC120.241D, syöttöjännite 100-240 V AC, DC-OK rele





Lue lisää
  • Leveys 39 mm
  • Hyötysuhde jopa 92,3 %
  • DC-OK rele
  • Polykarbonaattikotelo

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Sisääntulo

Vaiheiden määrä 1
Syöttöjännite AC 200-240 V
Min. syöttöjännite AC 180 V AC
Max. syöttöjännite AC 264 V AC
Syöksyvirta 230 V AC, tyypillinen 28 A
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,54
Verkon taajuus 50-60 ±6 %
Ensiösulake Min. 10 A (B-tyyppi) tai 6 A (C-tyyppi). Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL))
Virrankulutus 230 V AC 1,06 A
Syöttövirran tyyppi AC-DC

Ulostulo

Ulostulojännite 24 V DC
Min. ulostulojännite 24 V DC
Max. ulostulojännite 28 V DC
Ulostulovirta 5 A
Teho 120 W
Tehonlasku +60 °C...+70 °C 3 W/°C
Max. Ripple 100 mV pp
Syöttöjänniteregulointi <10 mV (180-264 V AC)
Kuormaregulointi <150 mV (0-5 A)
Min. lämpötila ilman tehonlaskua -10 °C
Max. lämpötila ilman tehonlaskua 55 °C

Hyötysuhde/elinikä/MTBF

Hyötysuhde 230 V AC, keskimääräinen 89,5 %

*Invisible Heading*

Hyötysuhde 230 V AC, täydellä kuormalla 90,5 %
Elinikä 230 V AC, täydellä kuormalla +40 °C 47000 h
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 1720000 h

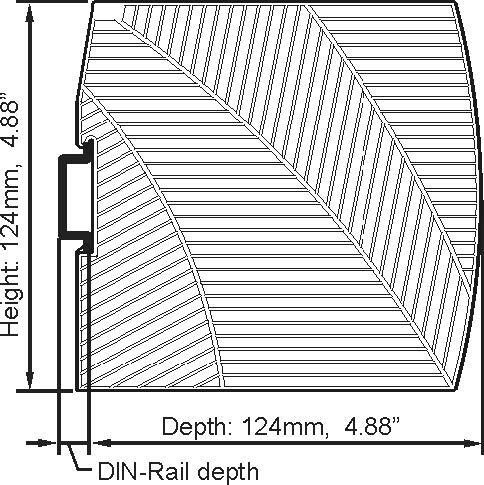

Mitat

Leveys 39 mm
Korkeus 124 mm
Syvyys 124 mm
Paino 0,35 kg

Liittimet

Liittimet Ruuvi
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta

Sarja Piano
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41
Hyväksynnät CB, CE, cRUus, cULus, GL
DC-OK rele Kyllä
Kotelon materiaali Polykarbonaatti
Rinnankytkentä Ei sallittu
Sarjakytkentä Kyllä, max. 150 V DC
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 33 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä
Transienttisuodatin Kyllä, VDE0160 (750 V, 1,3 ms)
Releulostulo Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )

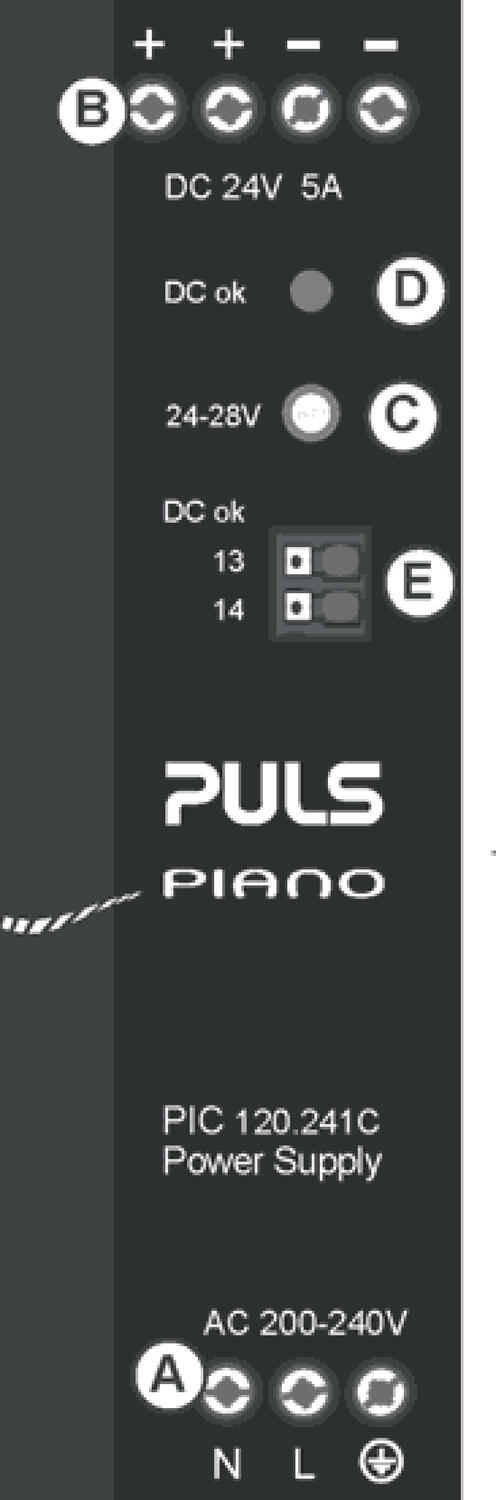

Mitat ja kytkennät

PIC120_inkoppling.eps

A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: DC-OK LED. Palaa vihreänä, kun ulostulojännite on >18 V DC
E: DC-OK rele. On sulkeutuneena, kun lähtöjännite on OK (ei PIC120.242C mallissa)



Tekniset kuvat

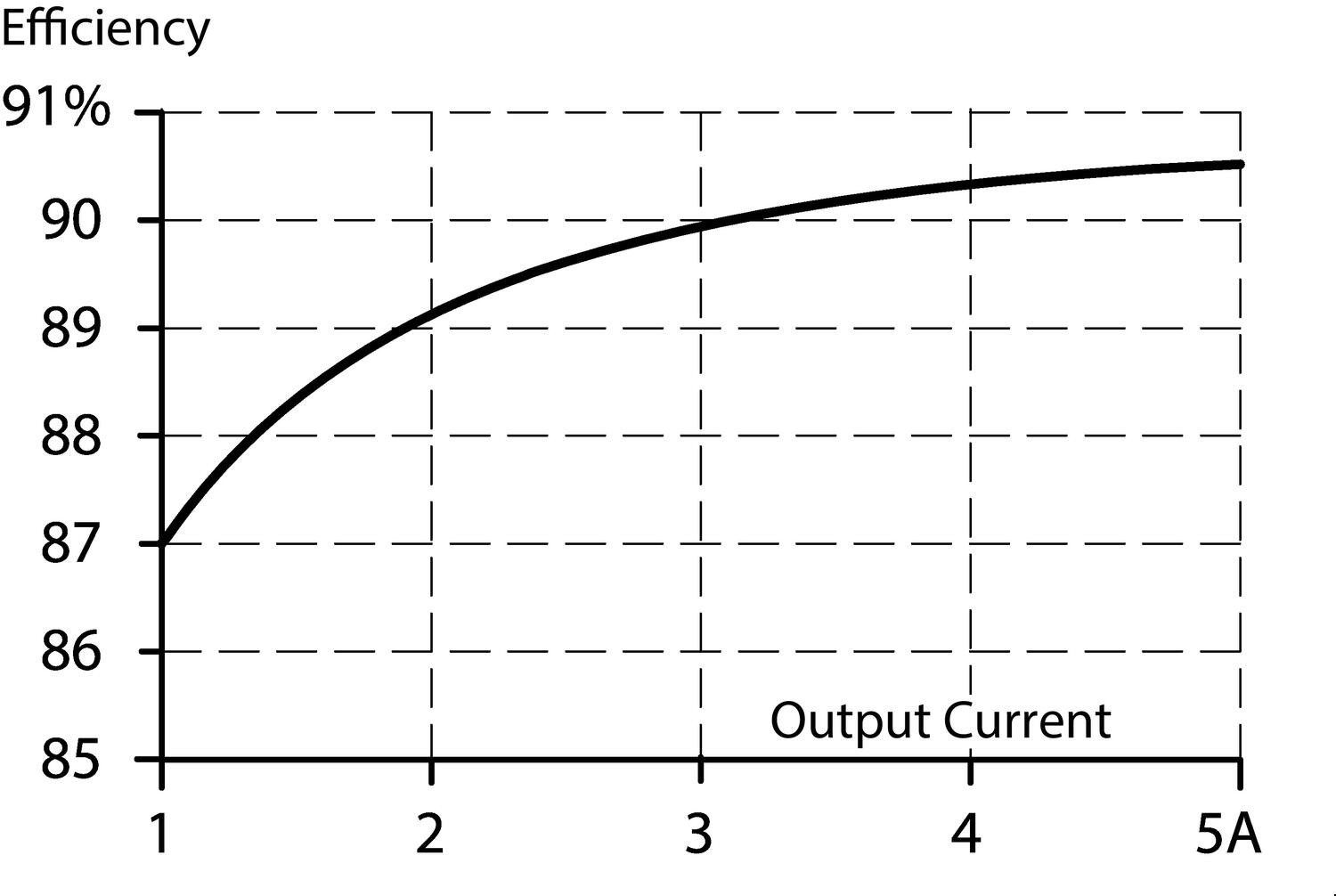

PIC120_verkningsgrad_vs_strom.eps

Hyötysuhde

PIC120_stromreducering_vid_temp.eps

Kuormitettavuus (virta/lämpötila)

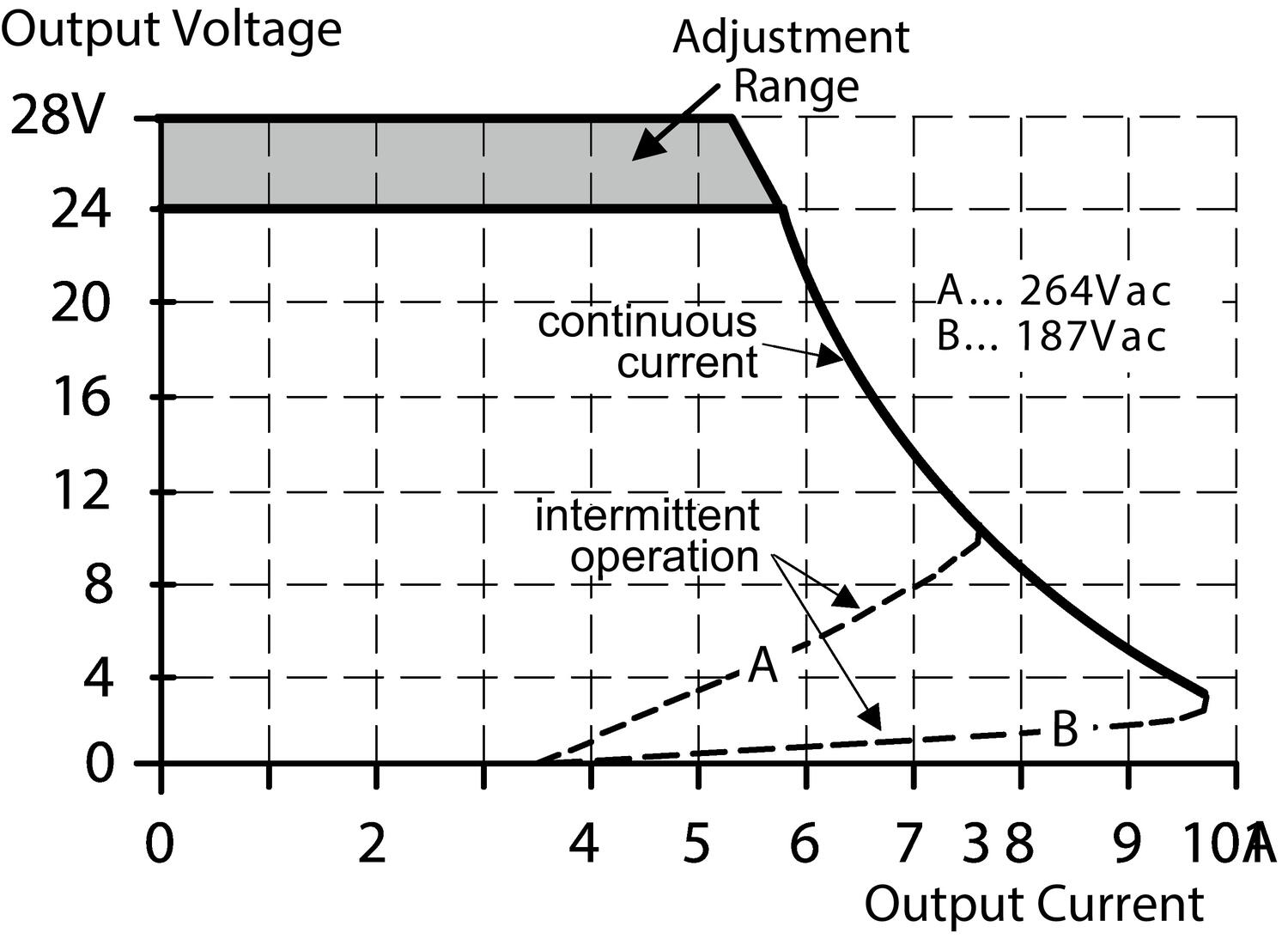

PIC120_utgangskarakteristik.eps

Kuormitettavuus (jännite/virta)

Tuotekuvaus

Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.



120 W / 5 A Piano teholähteitä löytyy kolme eri mallia:

  • PIC120.241C, syöttöjännite 200-240 V AC, DC-OK rele
  • PIC120.242C, syöttöjännite 200-240 V AC
  • PIC120.241D, syöttöjännite 100-240 V AC, DC-OK rele
