PULS
Dimension CP teholähde 6,7 A
36-42 V DC, 6,7 A
- Leveys 39 mm
- Hyötysuhde 95,4%
- 20 % tehoreservi
- Aktiivinen PFC, DC OK-rele ja Hiccup Plus
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-150 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 180 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 6 A |
| Syöksyvirta 230 V AC, tyypillinen | 6 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,97 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 2,16 A |
| Virrankulutus 230 V AC | 1,13 A |
Ulostulo |
|
| Ulostulojännite | 36 V DC |
| Min. ulostulojännite | 36 V DC |
| Max. ulostulojännite | 42 V DC |
| Ulostulovirta | 6,7 A |
| Teho | 240 W |
| Tehoreservi | +20% jatkuvasti alle +45°C |
| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <50 mV (0-8 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
|---|---|
| Hyötysuhde 120 V AC, täydellä kuormalla | 93,8 % |
| Hyötysuhde 230 V AC, keskimääräinen | 94,3 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 95,4 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 87000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 130000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 661000 h |
Mitat |
|
| Leveys | 39 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,6 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, CB, CE, CSA, EX, GL, IECEx, UL |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 38 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 38 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 0,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |

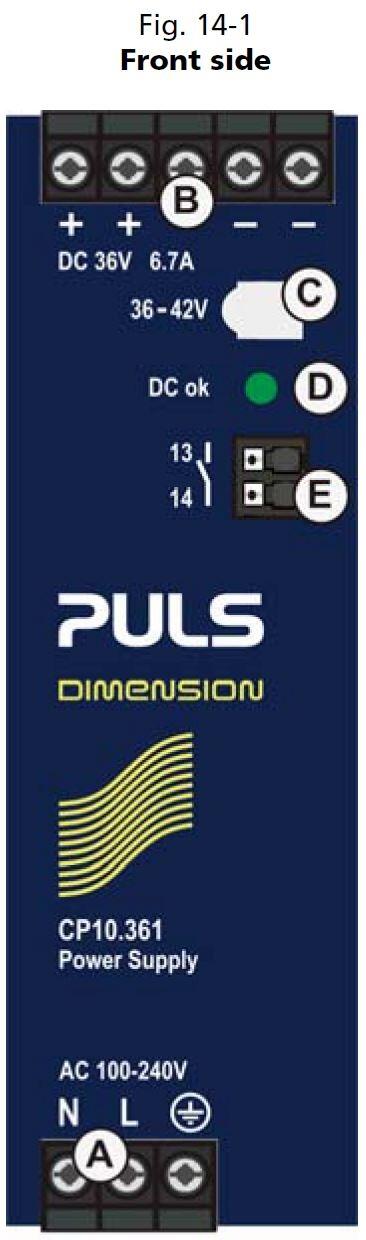

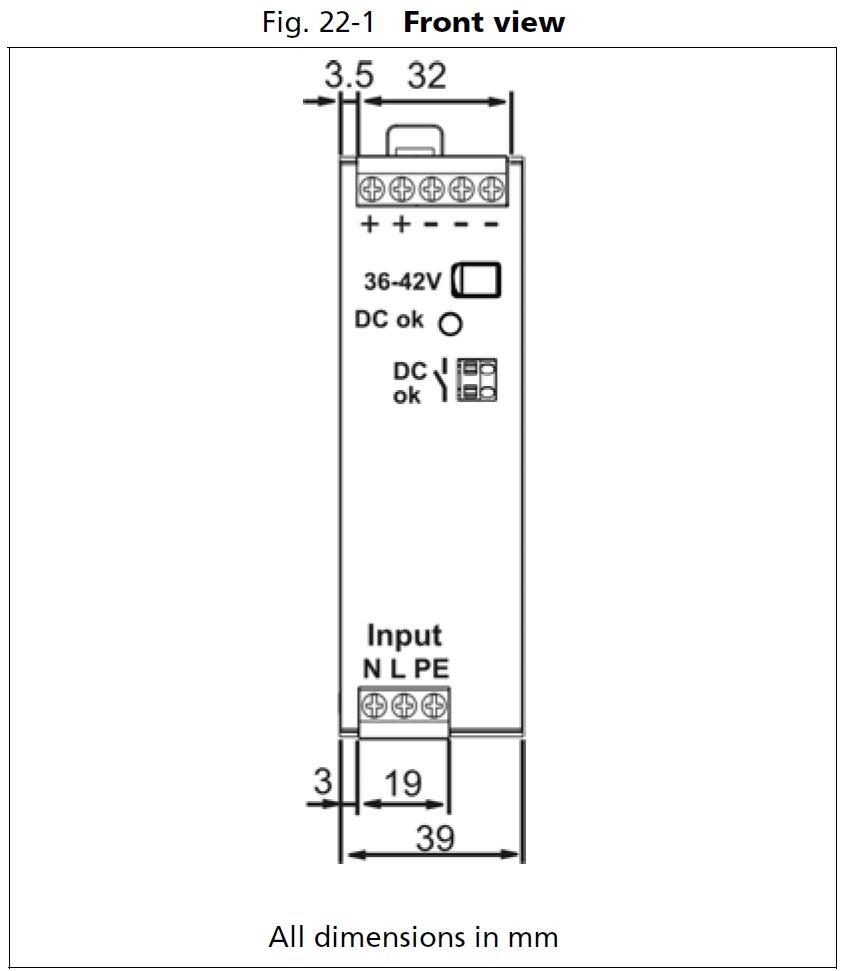

Mitat ja kytkennät
A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 36-42 V DC
D: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
E: DC-OK rele. On sulkeutuneena, kun lähtöjännite on OK.
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tekniset kuvat

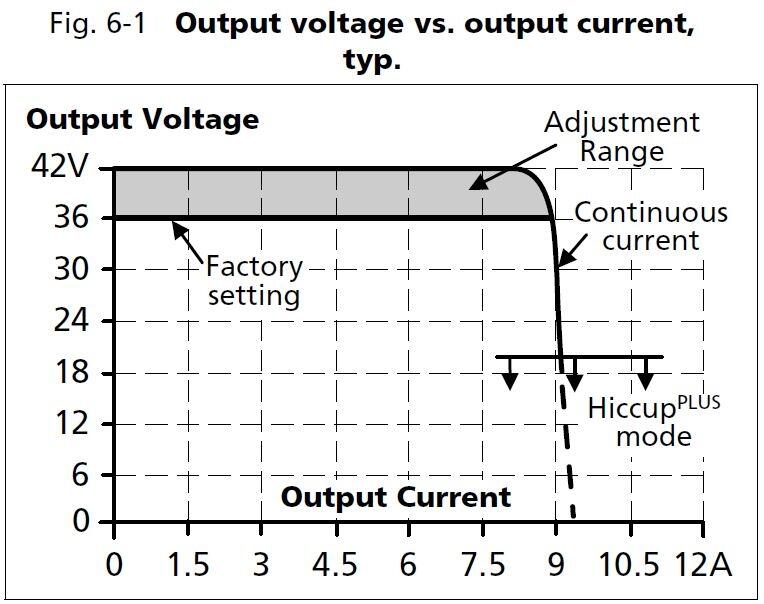

Kuormitettavuus (jännite/virta)

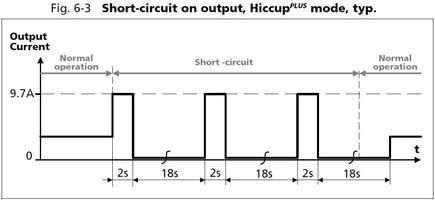

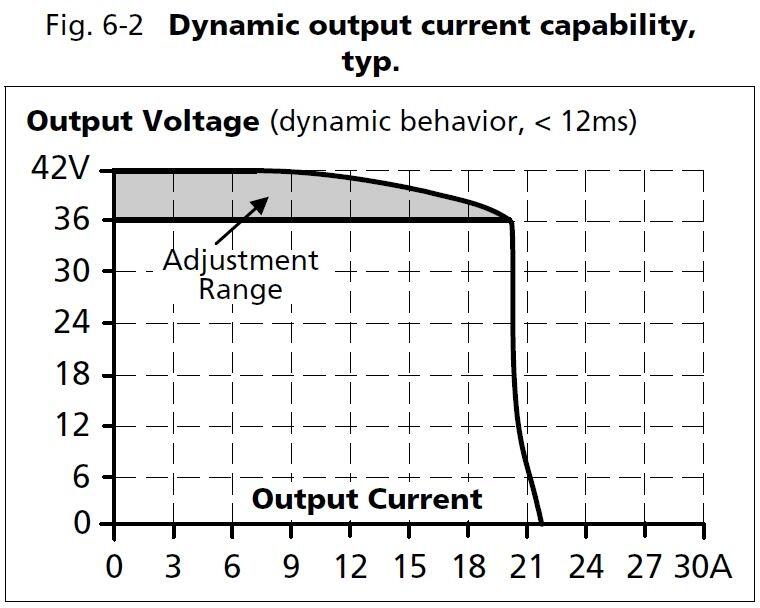

Oikosulkuvirta, dynaaminen
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 20 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 9,7 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti.

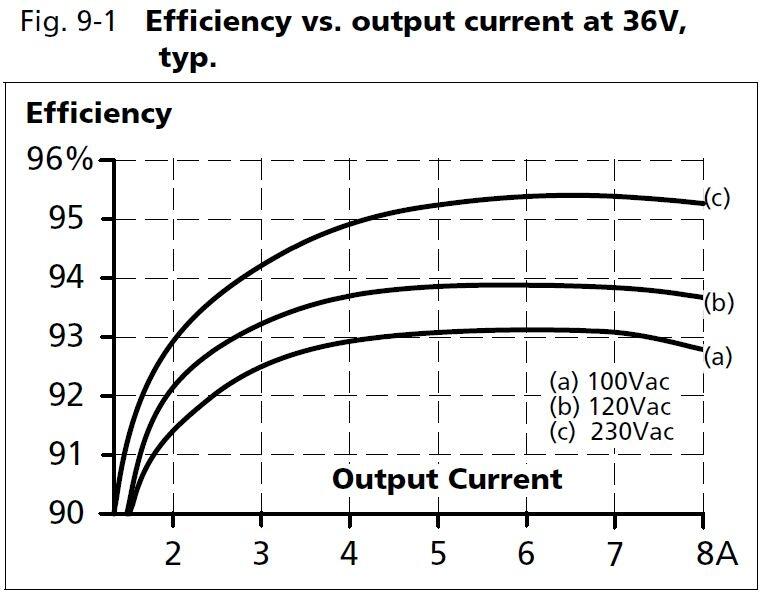

Hyötysuhde

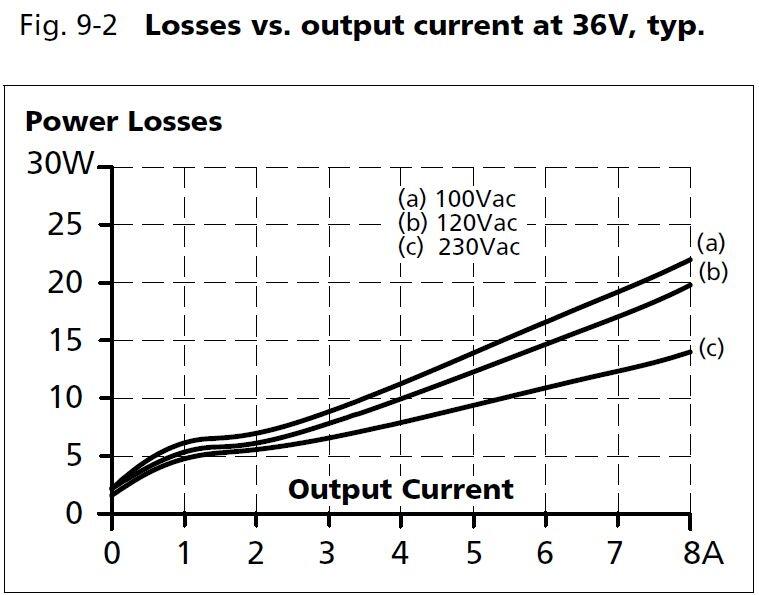

Tehohäviöt
Oikosulkutilanteessa CP-sarjan teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
* Huom! Kaapelin pituus on puolet max. johdinpituudesta
Tuotekuvaus
Pulsin Dimension CP-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,
monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.
Jo perusmallissa on laajat AC- ja DC-syöttöjännitealueet.
CP10.361 on toisen sukupolven Dimension-teholähde 1-vaihe syötöllä ja 6,7 A lähdöllä. Se edustaa markkinoiden terävintä kärkeä kokonsa, hyötysuhteensa ja lämmönhallintansa puolesta. Yli 95,4 % hyötysuhteen ansiosta häviöt ovat erittäin pienet, ja näin on ollut mahdollista päästä 39x124x117 mm mittoihin. Tyhjäkäyntihäviöt ovat vain 1,8 W.
Power boost
Teholähteessä on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.

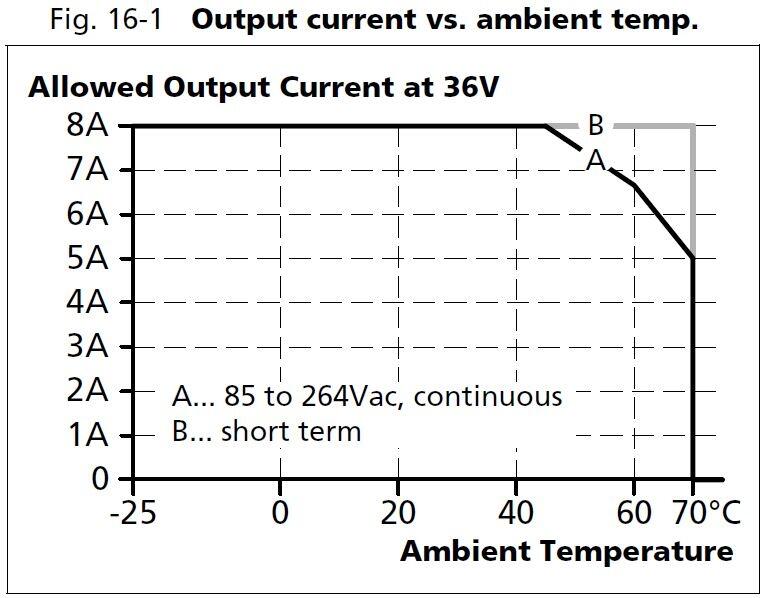

Kuormitettavuus (jännite/virta) Kuormitettavuus (virta/lämpötila)

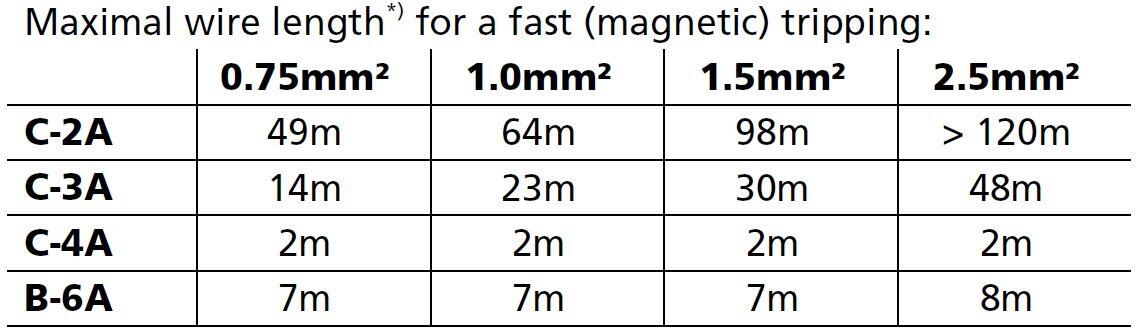

Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa CP10-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Lähtöpuolen johdonsuoja-automaattien laukaisu (MCB) Oikosulkuvirta
|
|
* Huom! Kaapelin pituus on puolet max. johdinpituudesta
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 20 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 9,7 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CP-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CP-teholähteen
päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CP10.361 teholähteen hyötysuhde on nimelliskuormalla yli 95 % ja osakuormillakin erittäin hyvä. Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa markkinoiden pienimmän koon ja yli 130 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä 6,7 A kuormalla (230 V AC/36 V DC) on vain 11,6 W.
Hyötysuhde Tehohäviöt
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
