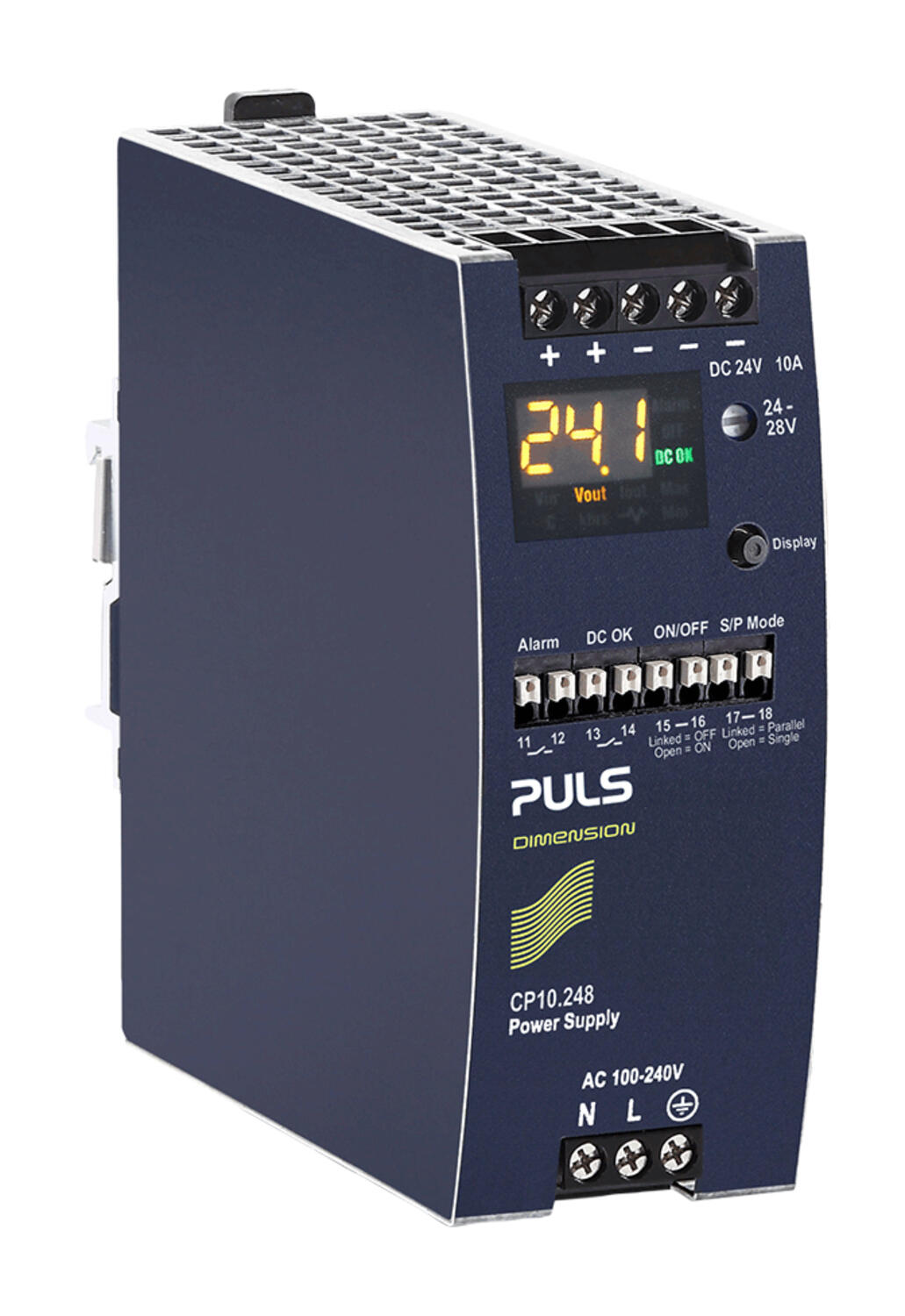

PULS
Dimension CP teholähde näytöllä
24-28 V DC, 10 ja 20 A
Pulsin Dimension CP-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,
monipuoliset ominaisuudet sekä pienempi koko ja edullisempi hinta.

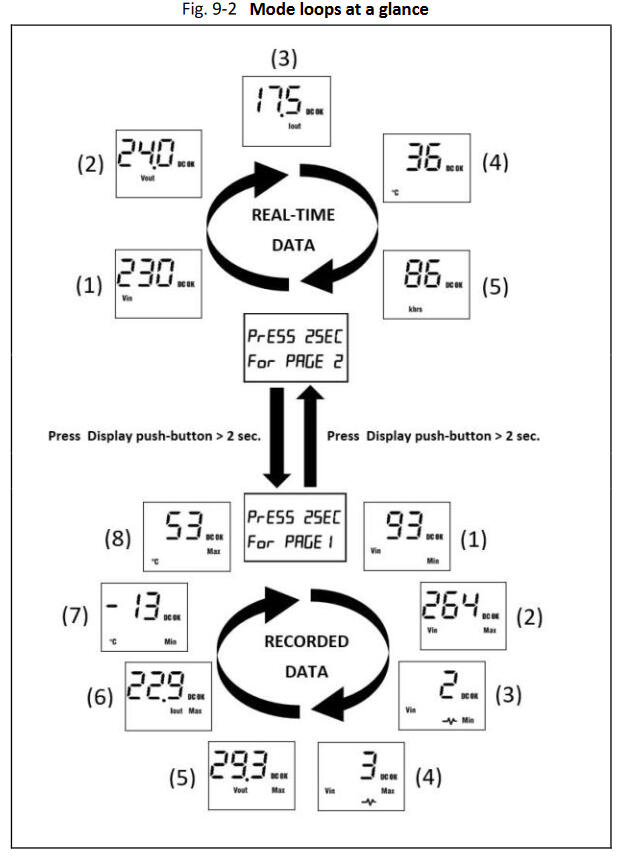

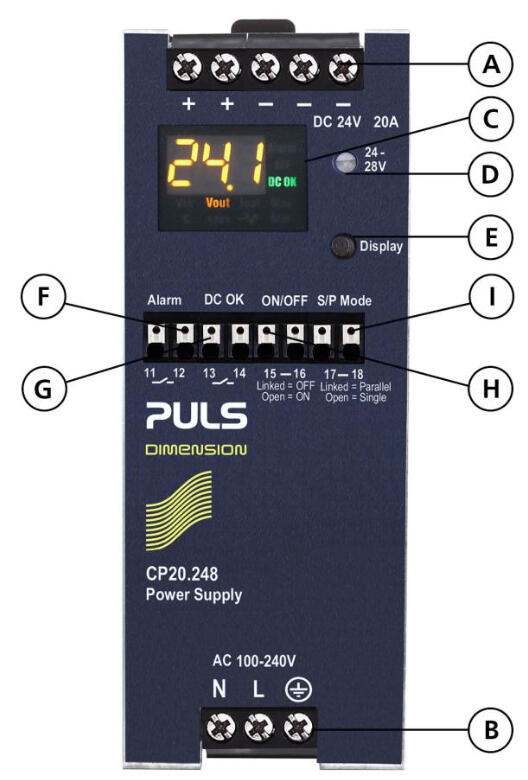

Uudessa CP20.248 on integroitu näyttö, josta näkee reaaliaikaisen tiedon lisäksi tallennetut tiedot.
Reaaliaikaiset tiedot:
1. Syöttöjännite
2. Ulostulojännite
3. Ulostulovirta
4. Lämpötila teholähteen sisällä
5. Käyttötunnit
Tallennetut tiedot:
1. Minimi syöttöjännite
2. Maksimi syöttöjännite
3. Alijännitetransienttien määrä
4. Ylijännitetransienttien määrä
5. Maksimi ulostulojännite
6. Minimi ulostulojännite
7. Minimi lämpötila
8. Maksimi lämpötila
Power boost
Teholähteessä on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.

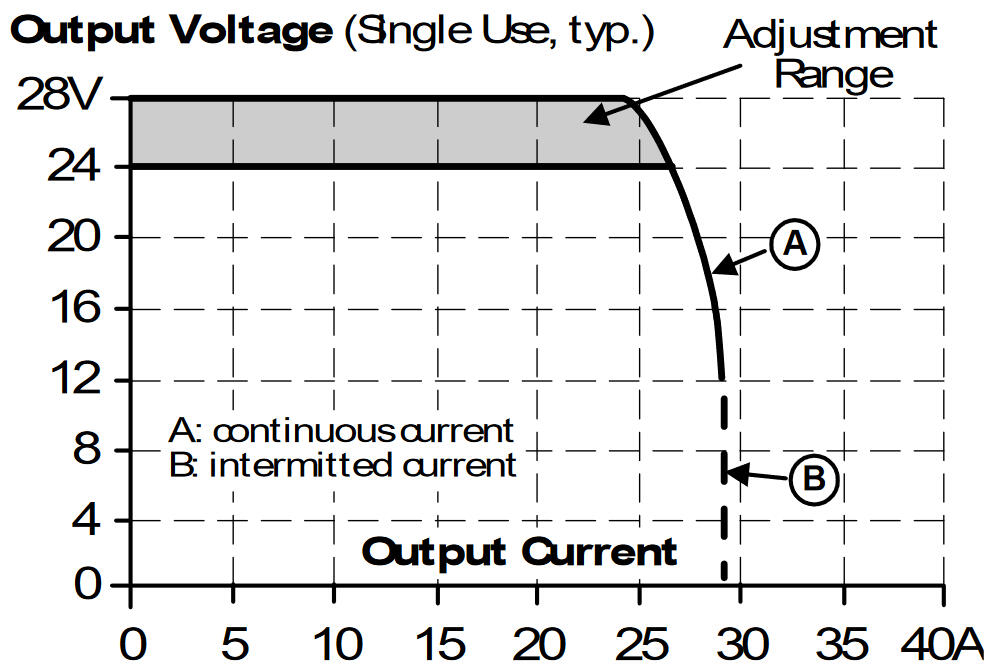

Kuormitettavuus (jännite/virta)

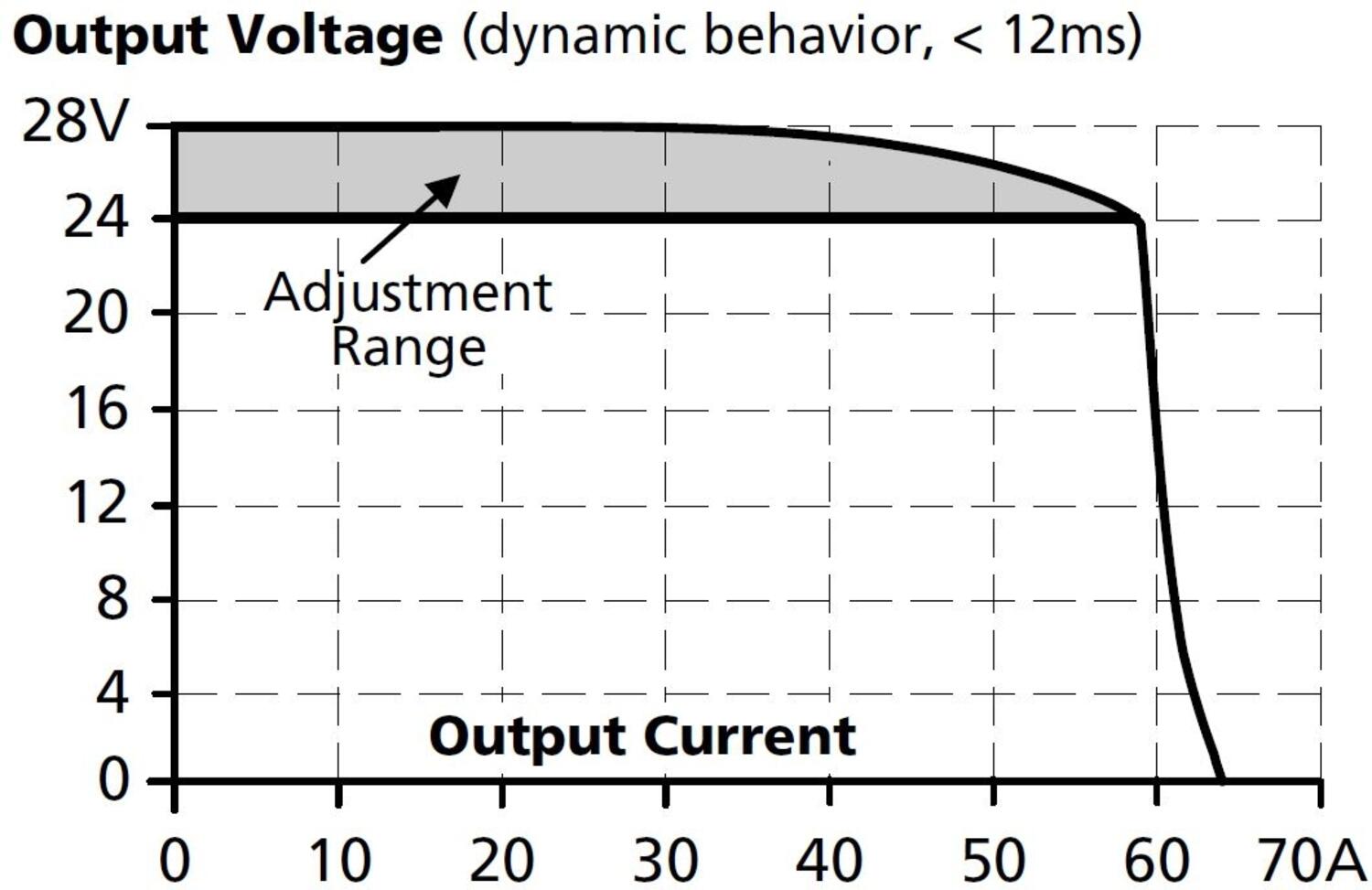

Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa CP20-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Lähtöpuolen johdonsuoja-automaattien laukaisu (MCB) | Oikosulkuvirta, dynaaminen |
* Huom! Kaapelin pituus on puolet max. johdinpituudesta |
|

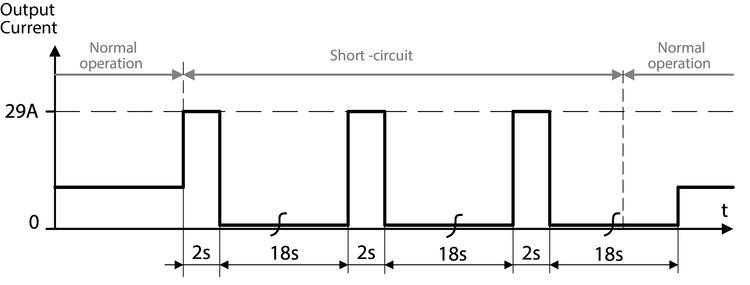

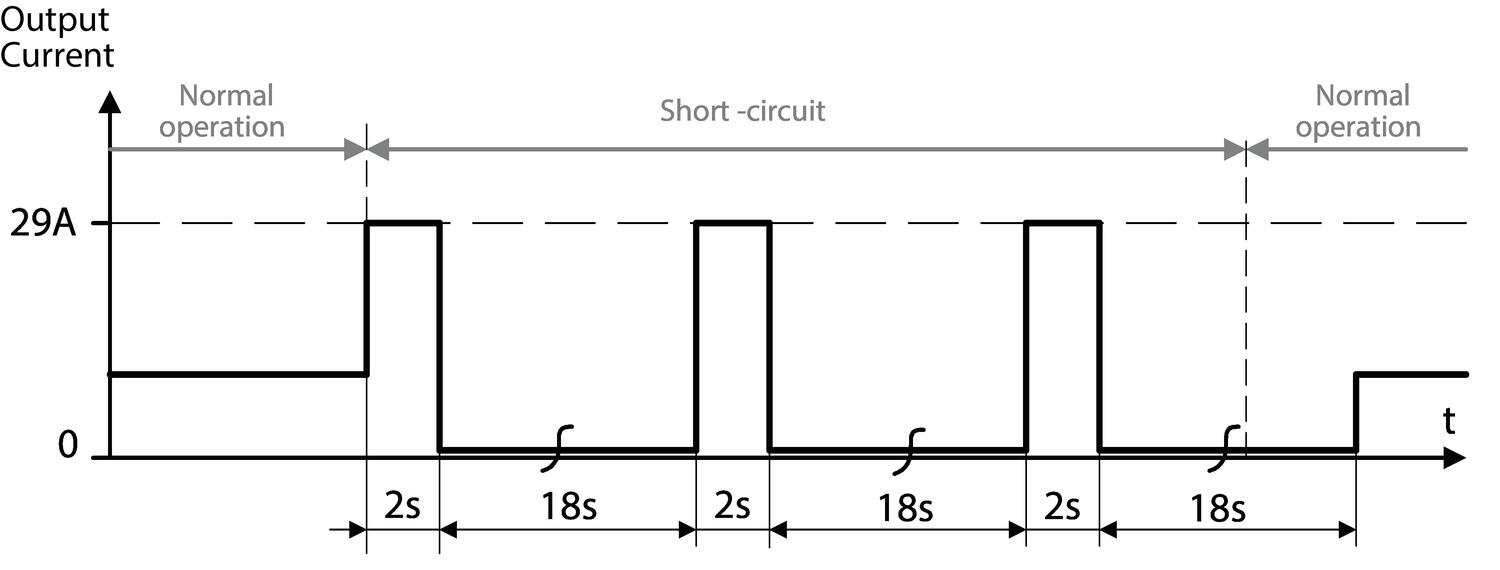

Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 29 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CP-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CP-teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.

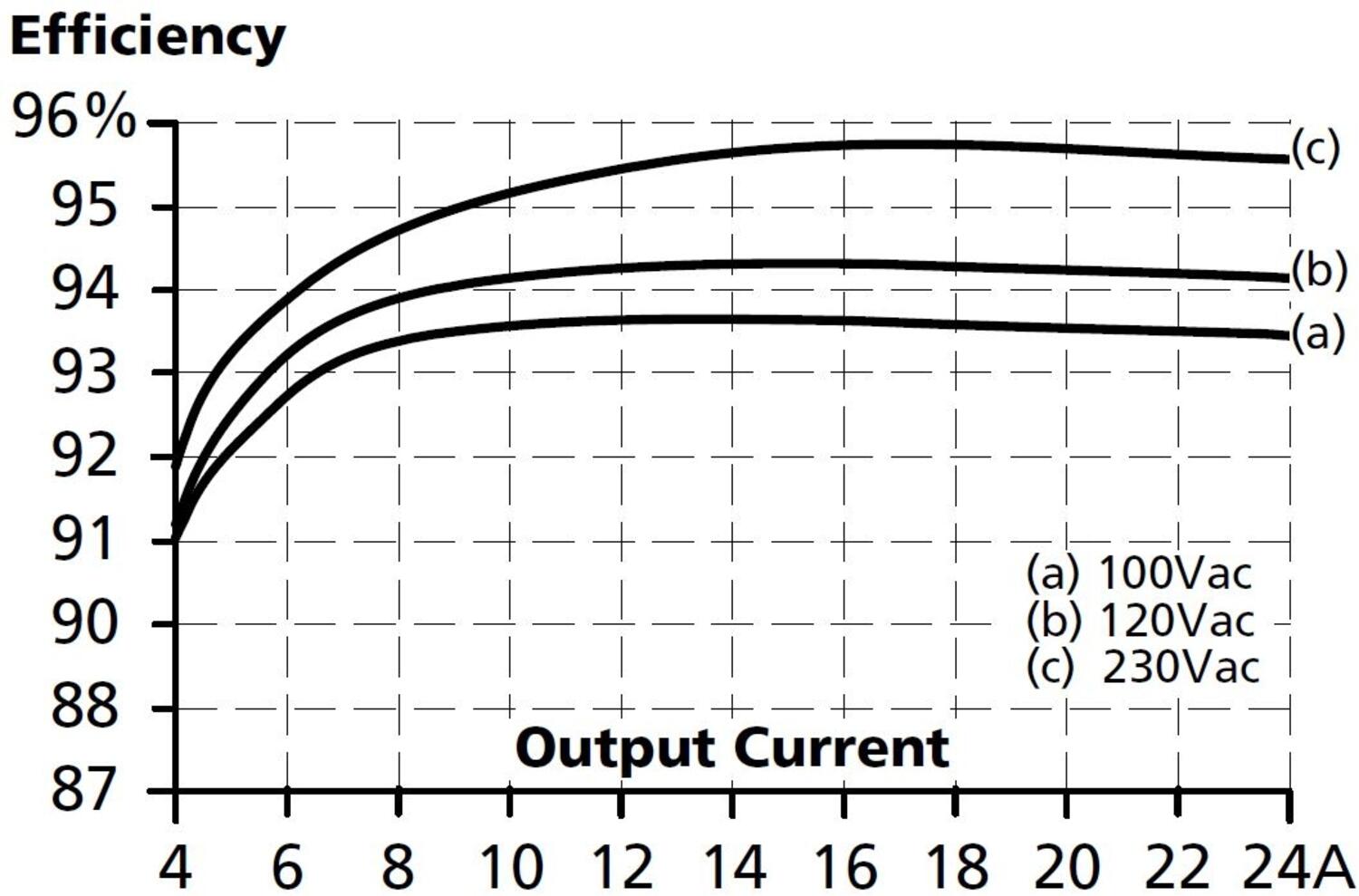

Erinomainen hyötysuhde
CP20.241 teholähteen hyötysuhde on nimelliskuormalla yli 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa markkinoiden pienimmän koon ja 94 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä 20 A kuormalla (230 V AC/24 V DC) on vain 22,1 W.

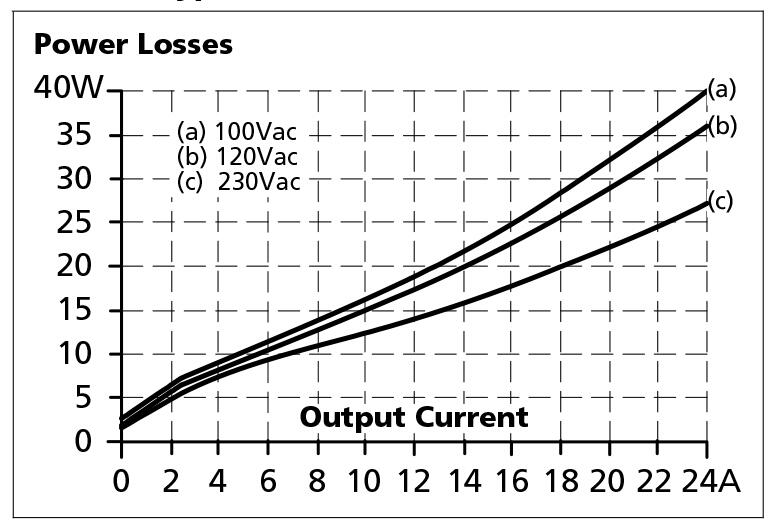

Hyötysuhde Tehohäviöt
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Hälytys rele
Rele sulkeutuu, kun häiriö ilmenee. Tämä ominaisuus valvoo laitetta ja ilmoittaa ylilämpötilasta, lähdän ylikuormituksesta, lähtöjännitteen ylityksestä ja sisäisistä vioista.
Single/Parallel valitsin
Rinnankytkentä-moodissa (Parallel) kuorma jakautuu tasaisemmin. Katso tarkemmat tiedot laitteen mukana tulevasta Instruction manual ohjeesta tai liitteenä olevasta Pulsin datasivusta.
- Integroitu näyttö
- Leveys 48 mm
- Hyötysuhde 95,6%
- DC-OK ja hälytys rele, Remote shut-down, kuormanjako
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-150 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 180 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 6 A |
| Syöksyvirta 230 V AC, tyypillinen | 9 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,97 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 2,15 A |
| Virrankulutus 230 V AC | 1,13 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 10 A |
| Teho | 240 W |
| Tehoreservi | +20% jatkuvasti alle +45°C |
| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <50 mV (0-12 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 93,6 % |
| Hyötysuhde 230 V AC, keskimääräinen | 94,3 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 95,2 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 75000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 120000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 661000 h |
Mitat |
|
| Leveys | 48 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 0,6 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | CE |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 0,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |

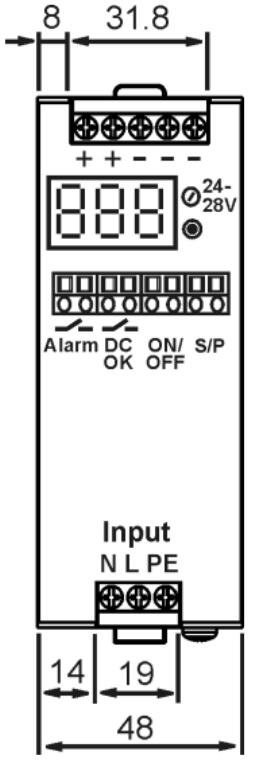

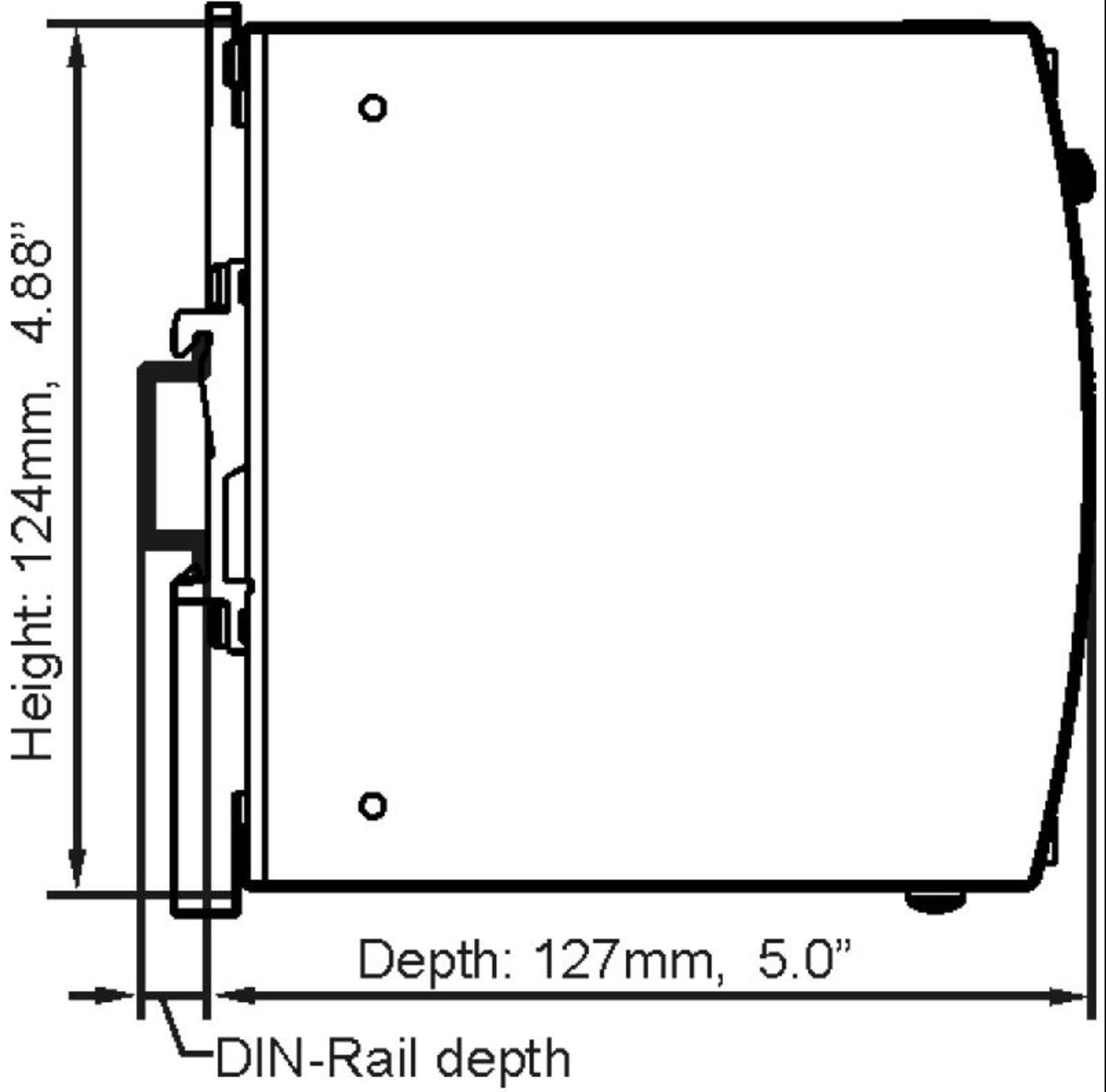

Mitat ja kytkennät
Tekniset kuvat
Hiccup Plus
Reaaliaikaiset tiedot:
1. Syöttöjännite
2. Lähtöjännite
3. Lähtövirta
4. Lämpötila
5. Käyttöaika
Tallennetut tiedot:
1. Min. RMS syöttöjännite
2. Max. RMS syöttöjännite
3. Tapahtumien määrä, min syöttöjännite
4. Tapahtumien määrä, max. syöttöjännite
5. Max. lähtöjännite
6. Min. lähtöjännite
7. Min. lämpötila
8. Max. lämpötila

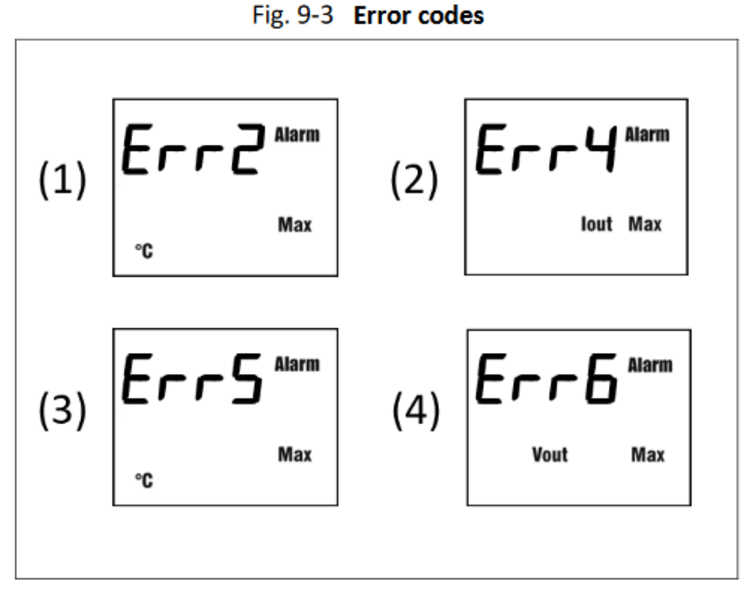

Error koodit:
1: "Err2" Ylilämpösuoja tulopuolella
2: "Err4" Ylikuormitussuojaus
3: "Err5" Ylilämpösuoja lähtöpuolella
4: "Err6" Lähtöpuolen ylijännitesuojaus
Tuotekuvaus
Pulsin Dimension CP-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,
monipuoliset ominaisuudet sekä pienempi koko ja edullisempi hinta.
Uudessa CP20.248 on integroitu näyttö, josta näkee reaaliaikaisen tiedon lisäksi tallennetut tiedot.
Reaaliaikaiset tiedot:
1. Syöttöjännite
2. Ulostulojännite
3. Ulostulovirta
4. Lämpötila teholähteen sisällä
5. Käyttötunnit
Tallennetut tiedot:
1. Minimi syöttöjännite
2. Maksimi syöttöjännite
3. Alijännitetransienttien määrä
4. Ylijännitetransienttien määrä
5. Maksimi ulostulojännite
6. Minimi ulostulojännite
7. Minimi lämpötila
8. Maksimi lämpötila
Power boost
Teholähteessä on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.
Kuormitettavuus (jännite/virta)
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa CP20-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Lähtöpuolen johdonsuoja-automaattien laukaisu (MCB) | Oikosulkuvirta, dynaaminen |
* Huom! Kaapelin pituus on puolet max. johdinpituudesta |
|
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 29 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CP-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CP-teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CP20.241 teholähteen hyötysuhde on nimelliskuormalla yli 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa markkinoiden pienimmän koon ja 94 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa. Tehohäviö täydellä 20 A kuormalla (230 V AC/24 V DC) on vain 22,1 W.
Hyötysuhde Tehohäviöt
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Hälytys rele
Rele sulkeutuu, kun häiriö ilmenee. Tämä ominaisuus valvoo laitetta ja ilmoittaa ylilämpötilasta, lähdän ylikuormituksesta, lähtöjännitteen ylityksestä ja sisäisistä vioista.
Single/Parallel valitsin
Rinnankytkentä-moodissa (Parallel) kuorma jakautuu tasaisemmin. Katso tarkemmat tiedot laitteen mukana tulevasta Instruction manual ohjeesta tai liitteenä olevasta Pulsin datasivusta.
