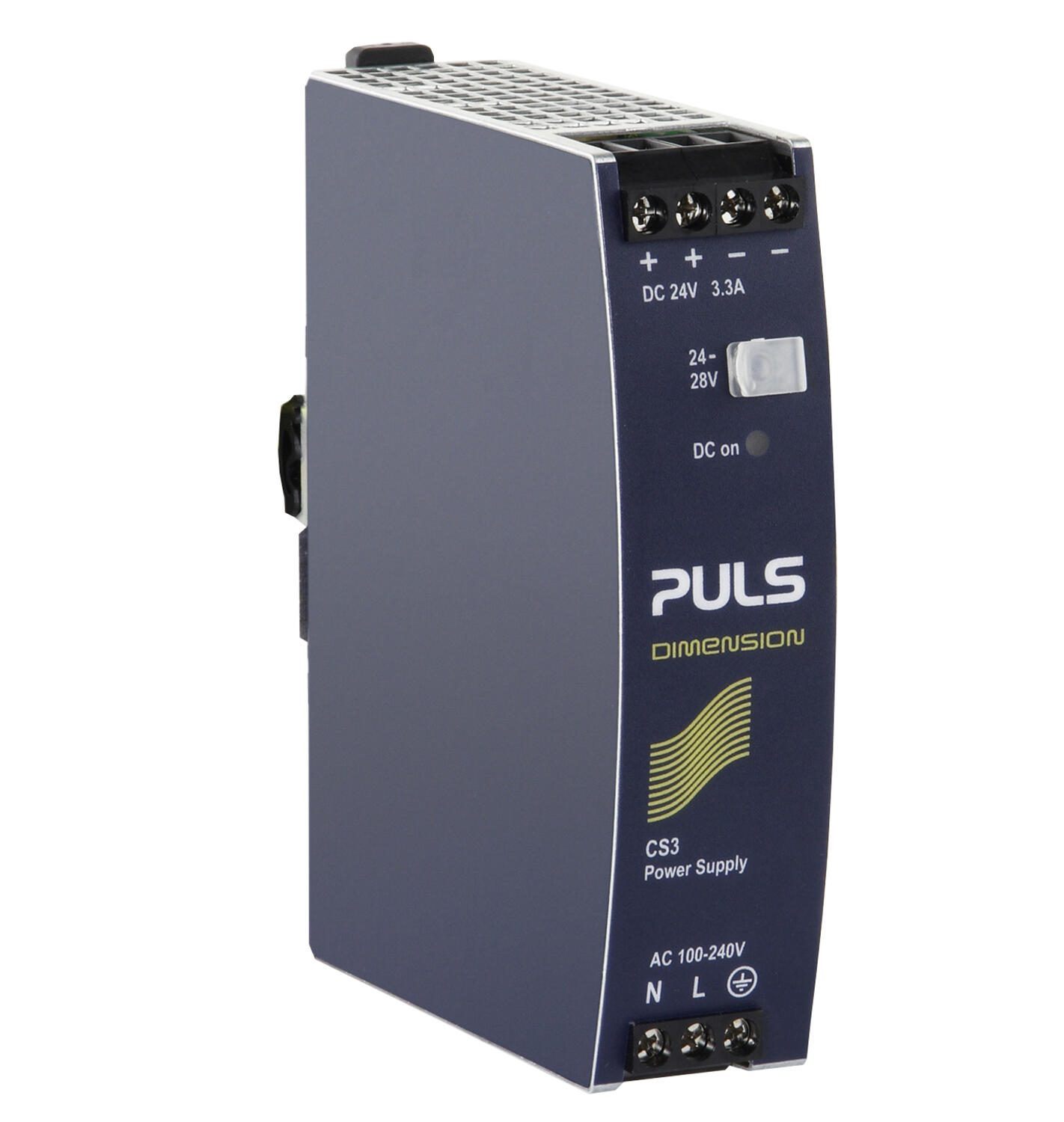

PULS
Dimension C teholähde 3,3 A ja 5 A
24-28 V DC
Pulsin Dimension C-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,
monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.
Power boost
Teholähteessä (5 A malli) on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.

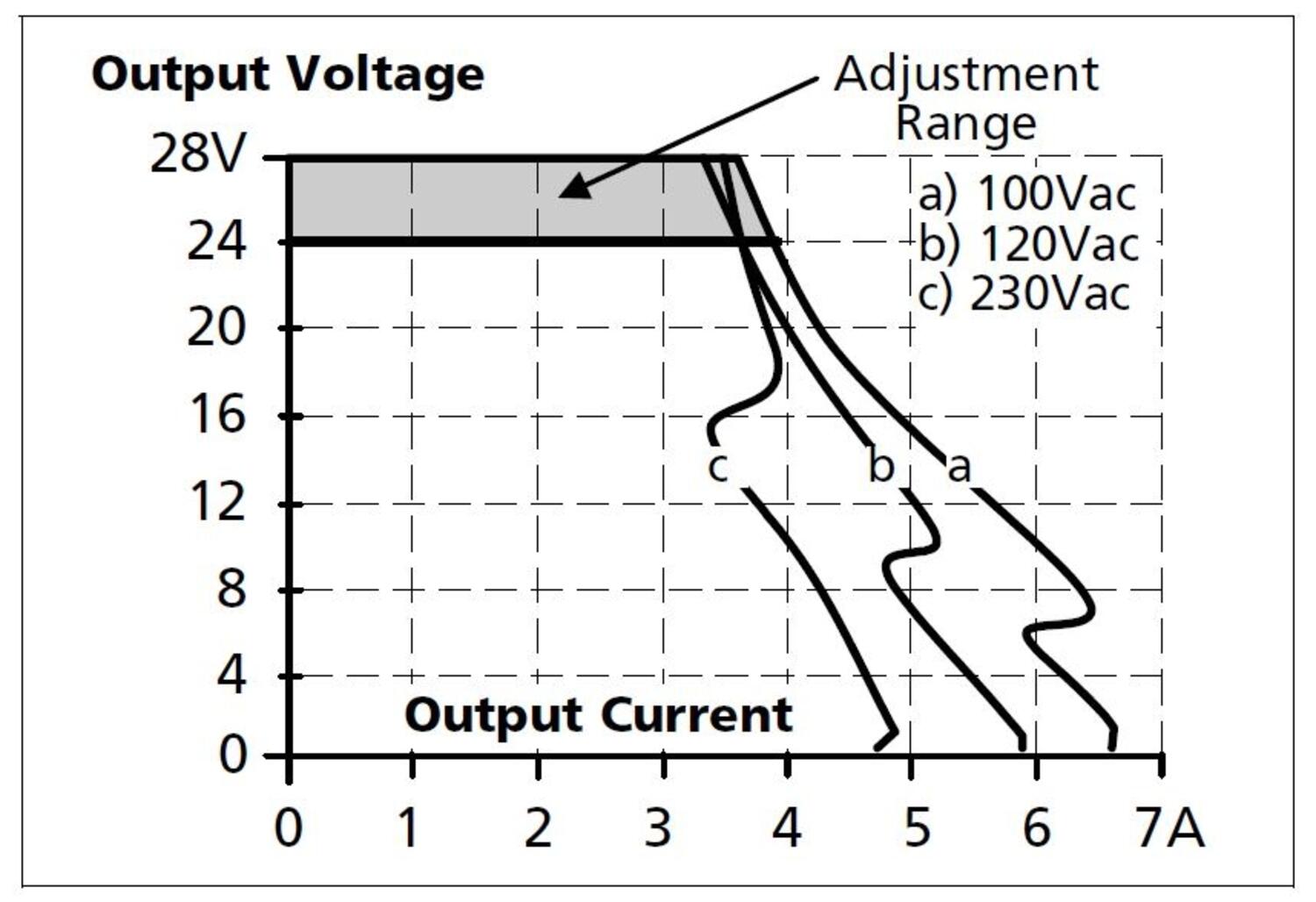

Kuormitettavuus (jännite/virta)
CS3.241 CS5.241
Syöksyvirta
C-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman teholähteen
päälle kytkeminen ei laukaise tulopuolen sulakkeita.
| |
|
|
|
|
- Leveys 32 mm
- Hyötysuhde n. 90 %
- 20 % tehoreservi 5 A -mallissa
- DIN-kiskokiinnitys
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 90 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-300 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 375 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 23 A |
| Syöksyvirta 230 V AC, tyypillinen | 45 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,61 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,56 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 20 A -järjestelmässä. Katso datasivu. |
| Virrankulutus 120 V AC | 1,23 A |
| Virrankulutus 230 V AC | 0,68 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 3,3 A |
| Teho | 80 W |
| Tehonlasku +60 °C...+70 °C | 1,8 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <50 mV (90-300 V AC) |
| Kuormaregulointi | <100 mV (0-3,3 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 88 % |
| Hyötysuhde 230 V AC, keskimääräinen | 87,7 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 89,8 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 64000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 77000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 2243000 h |

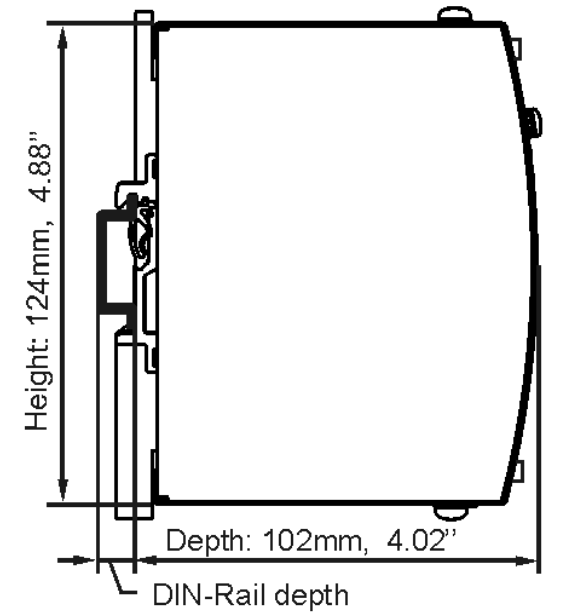

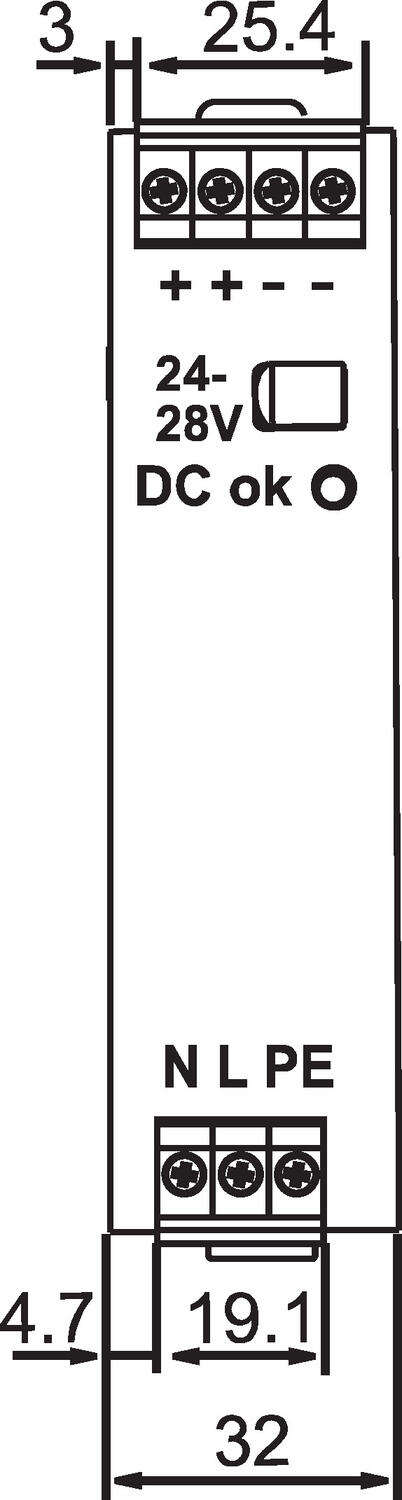

Mitat |
|
| Leveys | 32 mm |
| Korkeus | 124 mm |
| Syvyys | 102 mm |
| Paino | 0,43 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, CB, CE, CSA US, cRUus, cULus, GL, NEC Class 2 |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Ei sallittu |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 29 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 120 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 1,3 ms) |
| Aktiivinen transienttisuodatin | Kyllä |
Tuotekuvaus
Pulsin Dimension C-sarjan hakkuriteholähteessä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,
monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.
Power boost
Teholähteessä (5 A malli) on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.
Kuormitettavuus (jännite/virta)
CS3.241 CS5.241
Syöksyvirta
C-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman teholähteen
päälle kytkeminen ei laukaise tulopuolen sulakkeita.
| |
|
|
|
|
