PULS
Dimension CP teholähde 20 A IO-Link
24-28 V DC, 20 A
- Leveys 48 mm
- Hyötysuhde 95,5%
- 20% power boost
- IO-Link
Valitse tuote
Teholähde 100-240 V AC, 110-300 V DC/24-28 V DC, 20 A, IO-Link
Tuotenumero:
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-300 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 360 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 10 A |
| Syöksyvirta 230 V AC, tyypillinen | 4,5 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,98 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 4,26 A |
| Virrankulutus 230 V AC | 2,23 A |
| Syöttövirran tyyppi | AC-DC |

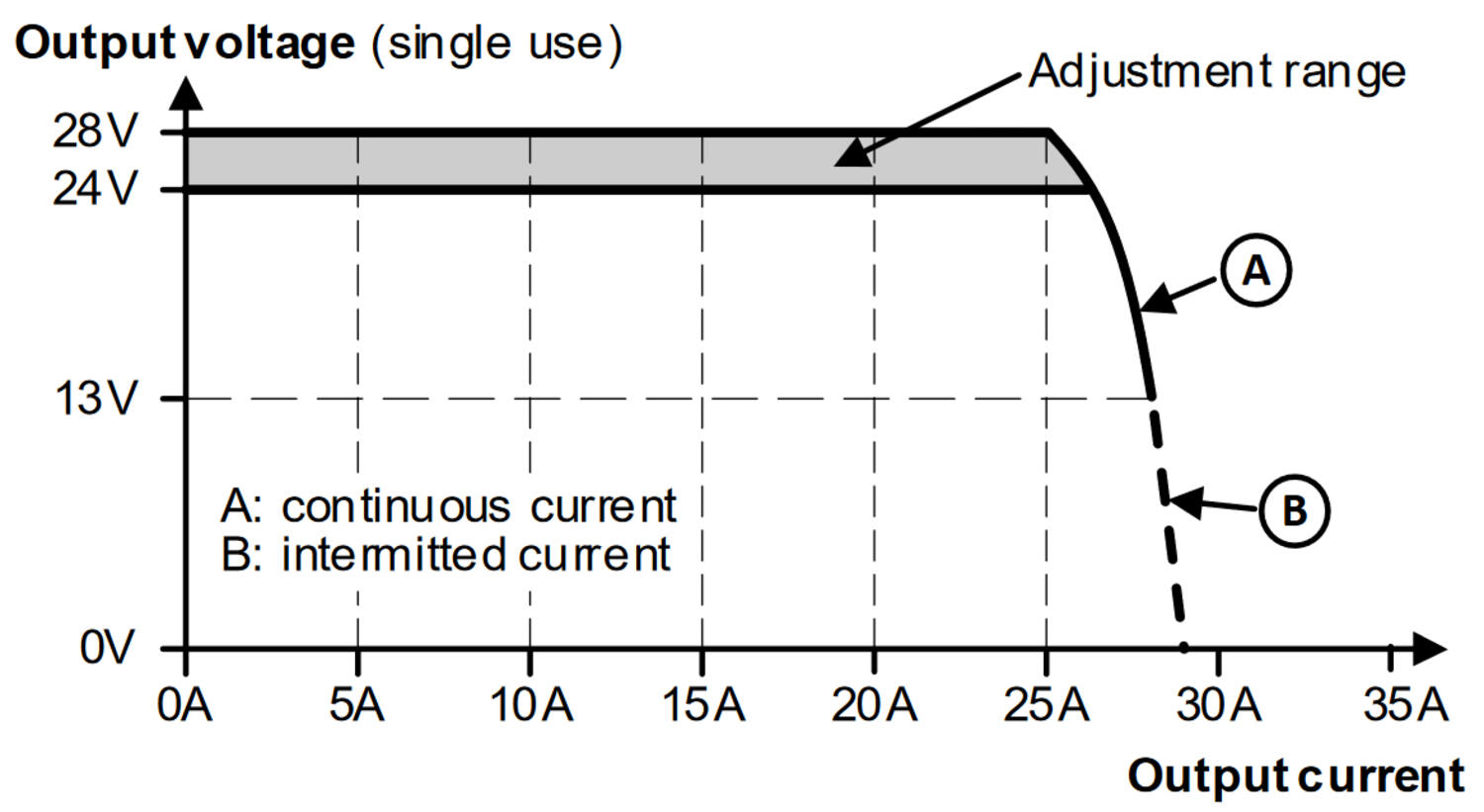

Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 20 A |
| Teho | 480 W |

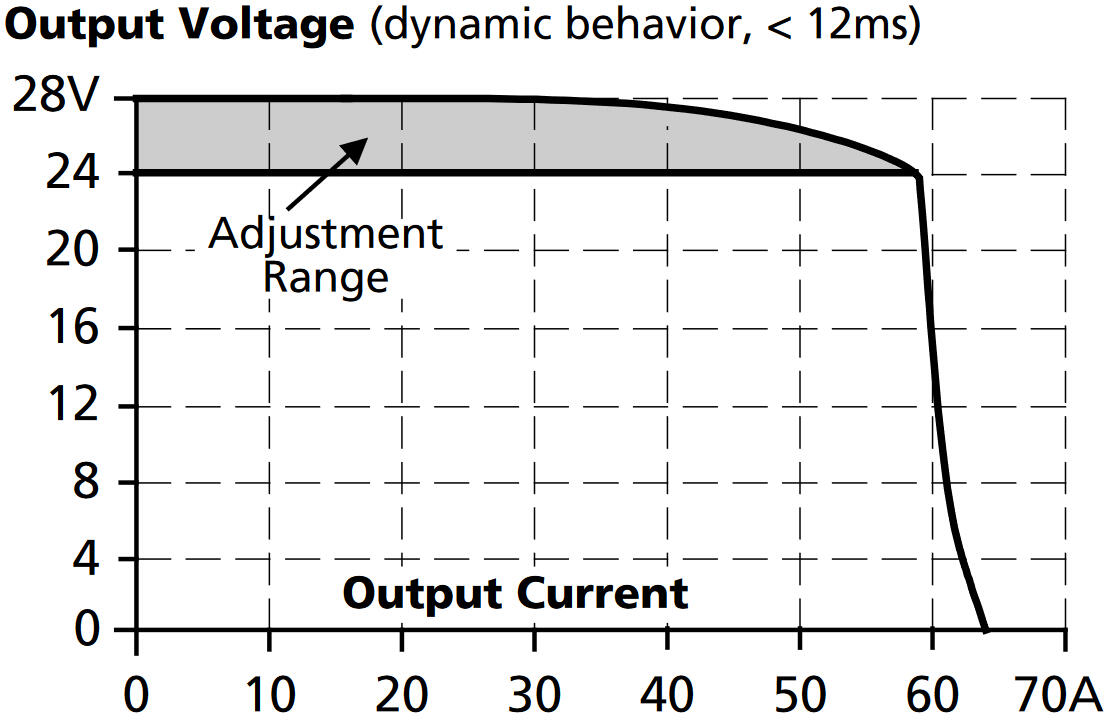

| Tehoreservi | +20% jatkuvasti alle +45°C |

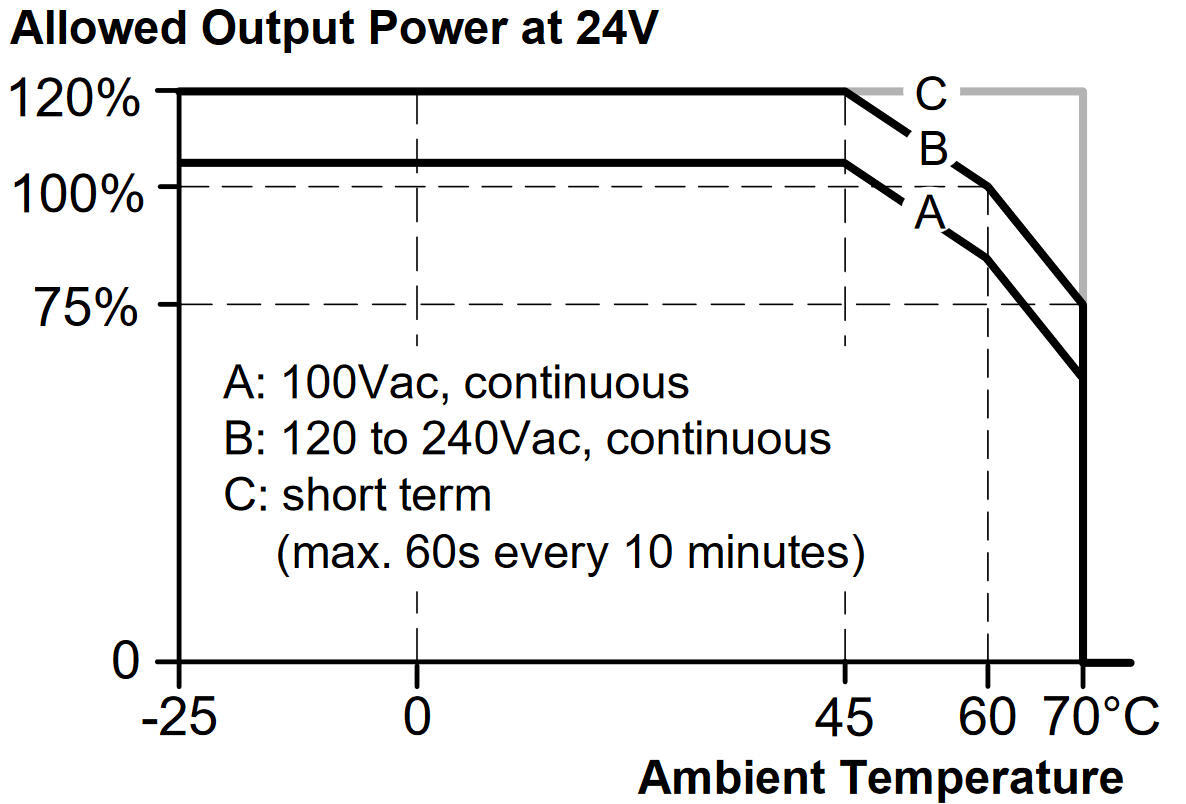

| Tehonlasku +60 °C...+70 °C | 12 W/°C |
| Max. Ripple | 60 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |

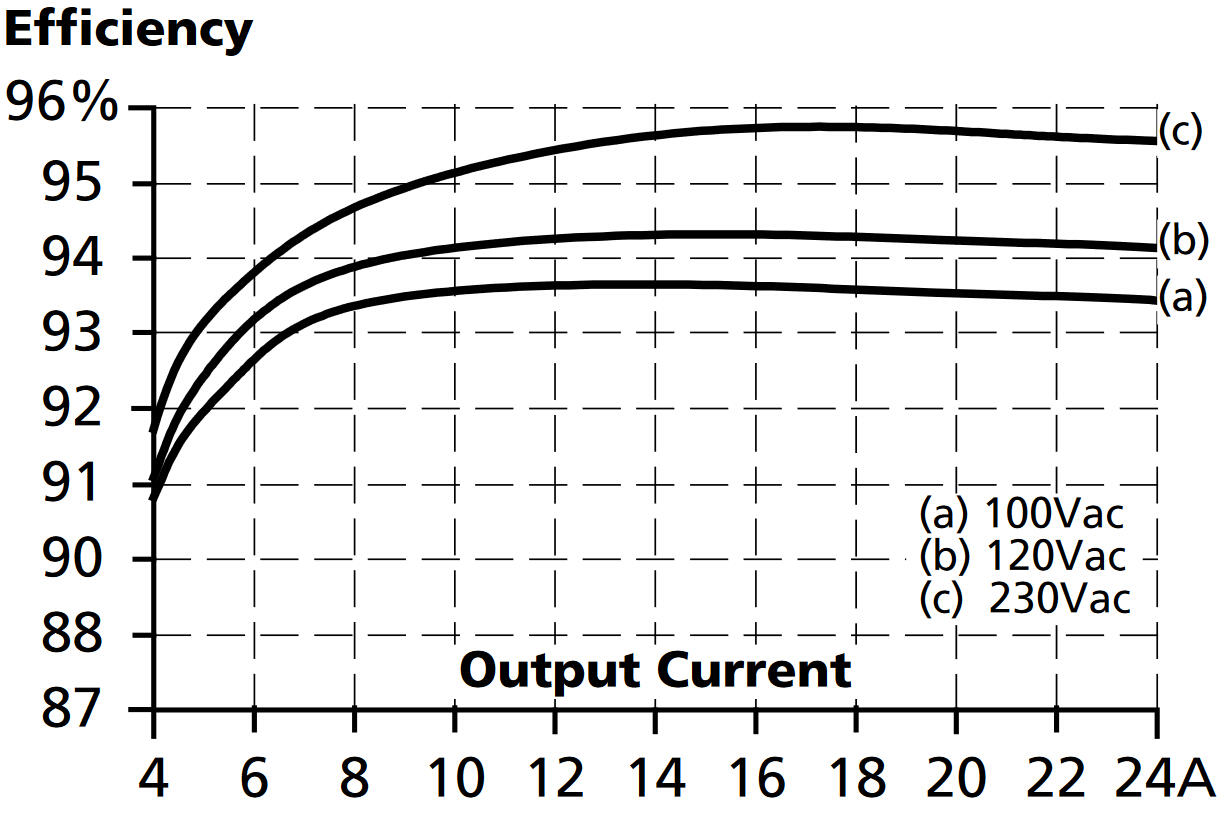

Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 94,1 % |
| Hyötysuhde 230 V AC, keskimääräinen | 95,5 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 95,5 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 63000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 121000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 493000 h |

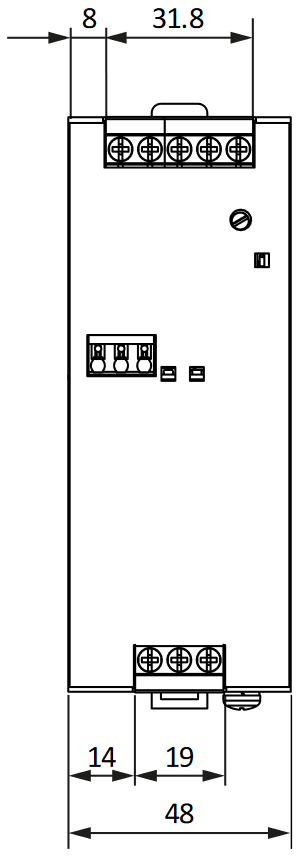

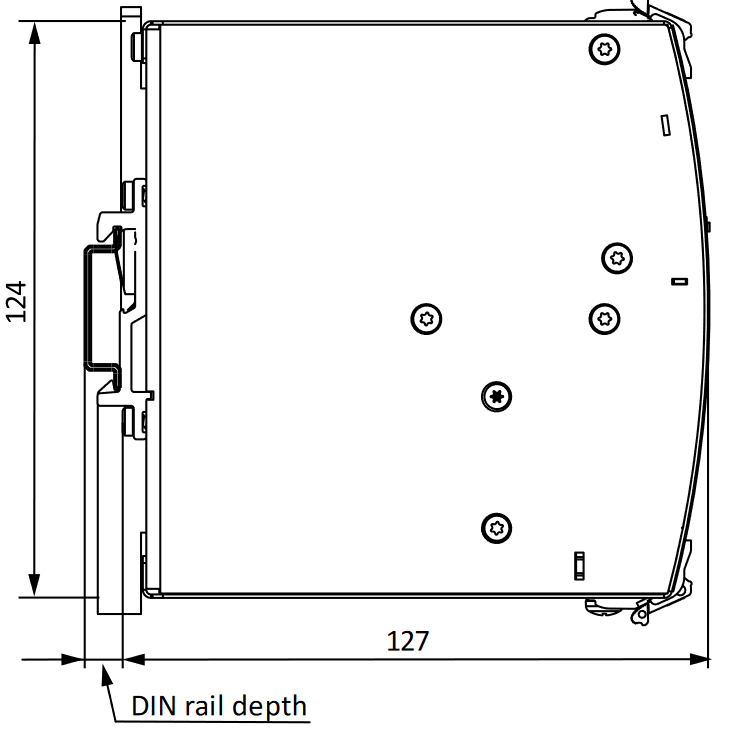

Mitat |
|
| Leveys | 48 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 0,835 kg |

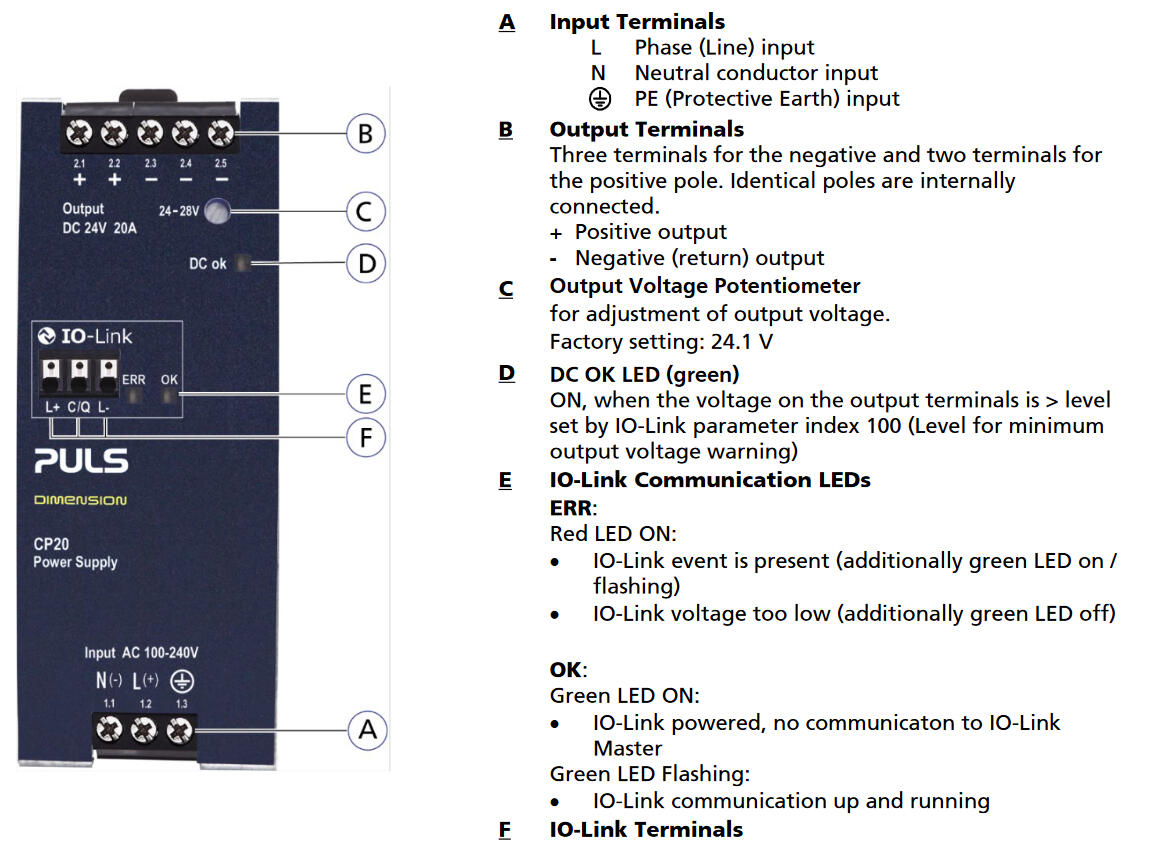

Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Hyväksynnät | CE, cULus |
| IO-Link | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 32 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 32 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 0,3 ms) |
| Aktiivinen transienttisuodatin | Kyllä |
Tuotekuvaus
CP20.242-IOL on korkealaatuinen teholähde, joka perustuu suosittuun CP20 sarjaan. Integroitu IO-Link tarjoaa pääsyn reaaliaikaisiin ja tallennettuihin tietoihin, jotka kertovat teholähteen ja prosessin tilasta.
Teholähde järjestelmän keskipiste, joten se on paljon enemmän kuin vain tehonsyöttö järjestelmälle. Teholähde tallentaa ja kerää suuren määrän tietoa, joka on erityisen mielenkiintoista ja hyödyllistä järjestelmän käyttäjälle ja valmistajalle. Nämä tiedot voivat parantaa järjestelmän käytettävyyttä ja vähentää ylläpito- ja käyttökustannuksia.
Reaaliaikaisten ja tallennettujen tietojen lisäksi teholähde voidaan kytkeä päälle ja pois, asettaa rinnankytkentätilaan sekä saada tietoa eri hälytyksistä IO-Linkin välityksellä.
