PULS
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower. Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa QT20-teholähde antaa noin 20 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QT20 teholähteiden hyötysuhde on nimelliskuormalla lähes 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 50 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
DC-OK –rele
QT-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Sisääntulo |
|
---|---|
Syöttöjännitealue | Wide-range |
Vaiheiden määrä | 3 |
Syöttöjännite AC | 380-480 V |
Min. syöttöjännite AC | 323 V AC |
Max. syöttöjännite AC | 552 V AC |
Syöksyvirta 400 V AC, tyypillinen | 3 A |
Tehokerroin 400 V AC täydellä kuormalla, tyypillinen | 0,94 |
Verkon taajuus | 50-60 ±6 % |
Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
Virrankulutus 400 V AC | 0,79 A |
Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
Ulostulojännite | 36 V DC |
Min. ulostulojännite | 36 V DC |
Max. ulostulojännite | 42 V DC |
Ulostulovirta | 13,3 A |
Teho | 480 W |
Tehoreservi | 50 % Bonuspower 4 s ajan +60 ºC asti |
Tehonlasku +60 °C...+70 °C | 12 W/°C |
Max. Ripple | 100 mV pp |
Syöttöjänniteregulointi | <10 mV (323-552 V AC) |
Kuormaregulointi | <100 mV (0-13,3 A) |
Min. lämpötila ilman tehonlaskua | -25 °C |
Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
Hyötysuhde 400 V AC, keskimääräinen | 94 % |
Hyötysuhde 400 V AC, täydellä kuormalla, tyypillinen | 94,8 % |
Elinikä 400 V AC, täydellä kuormalla +40 °C | 51000 h |
MTBF (IEC 61709) täydellä kuormalla 400 V AC, +40 °C | 690000 h |
Mitat |
|
---|---|
Leveys | 65 mm |
Korkeus | 124 mm |
Syvyys | 127 mm |
Paino | 0,87 kg |
Liittimet |
|
Liittimet | Jousivoima |
Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
Sarja | Dimension Q |
Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
Hyväksynnät | CB, CE, CSA US, cRUus, cULus, EAC, GL |
DC-OK rele | Kyllä |
Kotelon materiaali | Alumiini |
Rinnankytkentä | Kyllä, katso datasivu |
Sarjakytkentä | Kyllä, katso datasivu |
Hold-up time 400 V AC, täydellä kuormalla, tyypillinen | 22 ms |
IP-luokka | IP20 |
PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
Transienttisuodatin | Kyllä, VDE 0160 (1550 V, 1,3 ms) |
Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
Aktiivinen transienttisuodatin | Kyllä |
A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 36-42 V DC
D: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
E: Ylikuormitus LED. Palaa punaisena, kun lähtöjännite <90% asetellusta tai kun oikosulku lähdössä. Vilkkuu, kun teholähde kytketty pois päältä ylilämpötilan vuoksi.
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Kuormitettavuus
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Bonusaika
Hyötysuhde
Tehohäviöt
Oikosulkutilanteessa QT20-teholähde antaa noin 23 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
* Huom! Kaapelin pituus on puolet max. johdinpituudesta
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower. Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa QT20-teholähde antaa noin 20 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QT20 teholähteiden hyötysuhde on nimelliskuormalla lähes 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 50 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
DC-OK –rele
QT-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.

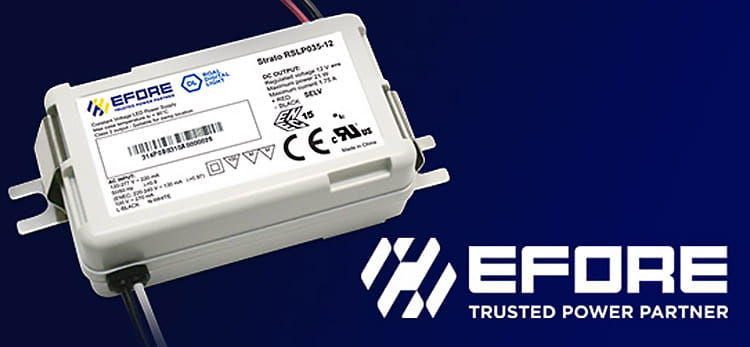

OEM laajentaa teholähdetarjontaansa yhteistyöllä Eforen kanssa Suomessa ja Baltian maissa
Puls on laajentanut valikoimaansa 1-vaiheisilla 24 V DC 10 ja 20 A näytöllisillä teholähteillä.

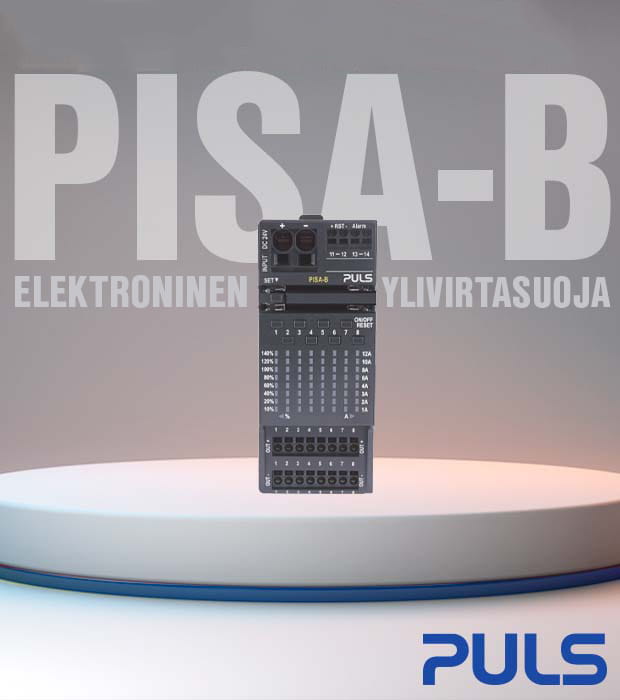

PISA-B on tehokkain elektroninen ylivirtasuoja. Se jakaa virran, suojaa kuormia ylivirroilta sekä oikosuluilta ja valvoo 24 VDC -järjestelmän tilaa.

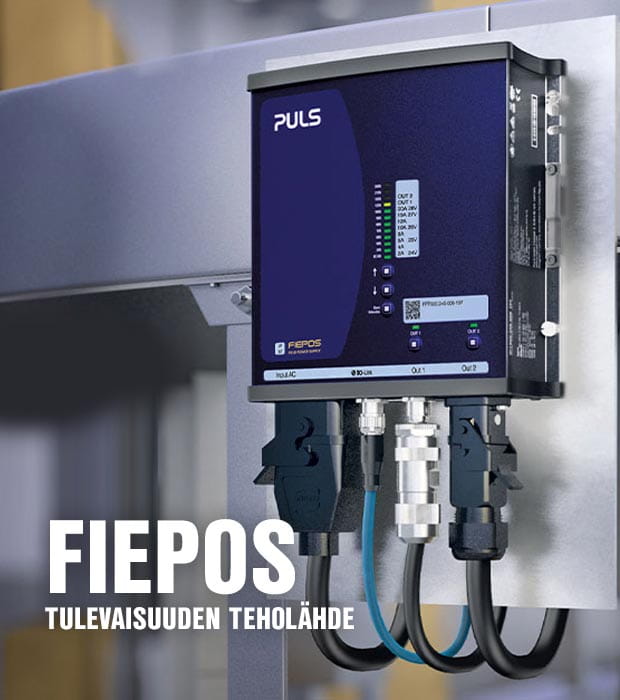

Hajautetut FIEPOS-teholähteet (FIEld POwer Supply) korkealla kotelointiluokalla IP54, IP65 tai IP67 on kehitetty joustavaan käyttöön suoraan kentällä. Helpon asennuksen lisäksi, ne ovat joustavia vastaamaan eri sovellusten ainutlaatuisia vaatimuksia.

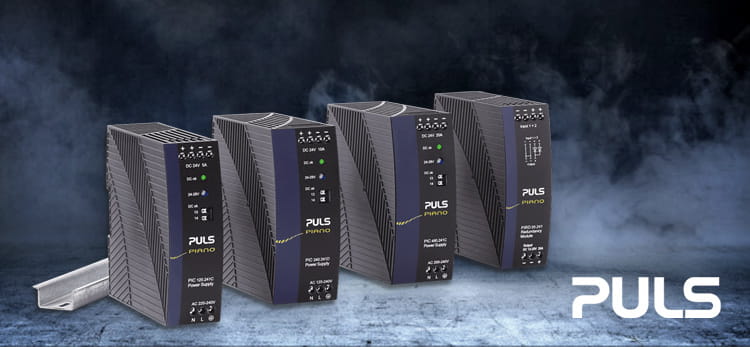

Pulsin Piano-sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano-sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista.

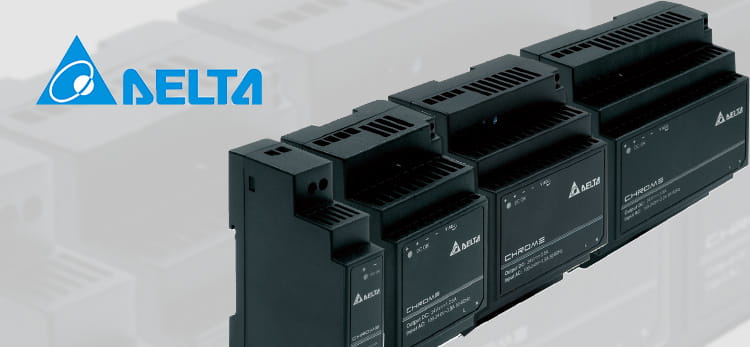

Deltan Chrome-sarjan teholähteet on tarkoitettu asennettavaksi moduulikoteloon ja ne sopivat DIN-aukkoon. Chrome-sarjan teholähteet sopivat myös matalaan koteloon.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
