PULS
Pulsin Dimension CT-sarjan hakkuriteholähteissä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.CT10-teholähdettä voidaan käyttää 3-vaihe järjestelmässä 2 vaiheen välillä, joka säästää johdotus- ja asennuskustannuksia.
Tehoreservi
CT10-teholähteessä on jatkuva 20 % tehoreservi 45 °C asti.
Syöksyvirta
CT-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Integroidut tulopuolen sulakkeet
CT10-teholähteessä on integroidut tulopuolen sulakkeet, jolloin korkeintaan 32 A (30 A UL) järjestelmissä ei tarvita erillisiä tulopuolen sulakkeita.
Kuormanjako
CT10-teholähteessä on kuormanjako ominaisuus, joten se sopii erinomaisesti rinnankytkettäväksi.
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 3 |
| Syöttöjännite AC | 380-480 V |
| Min. syöttöjännite AC | 323 V AC |
| Max. syöttöjännite AC | 576 V AC |
| Syöksyvirta 400 V AC, tyypillinen | 4 A |
| Tehokerroin 400 V AC täydellä kuormalla, tyypillinen | 0,53 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 400 V AC | 0,7 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |

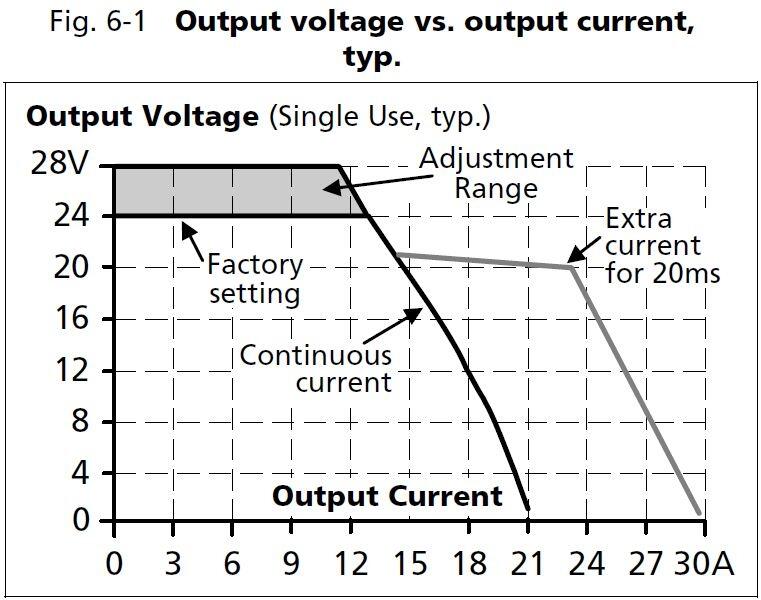

| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 10 A |
| Teho | 240 W |
| Tehoreservi | +20% jatkuvasti alle +45°C |

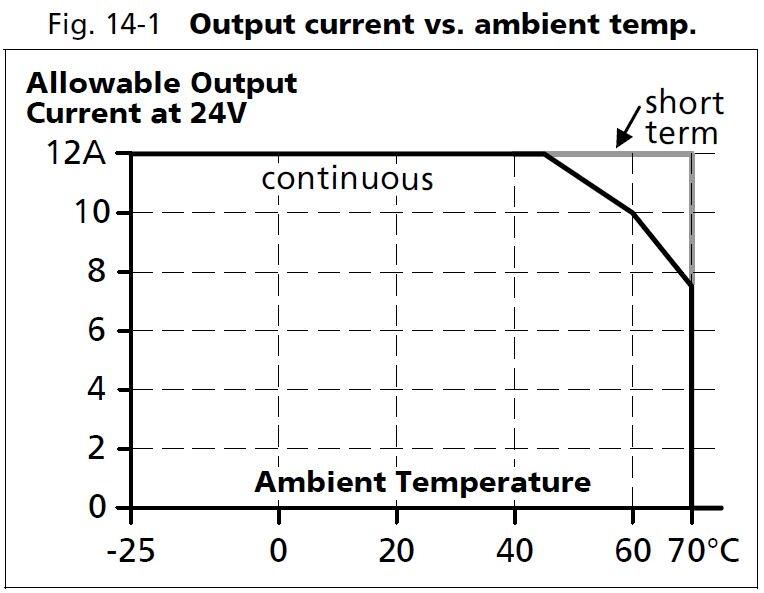

| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (323-576 V AC) |
| Kuormaregulointi | <100 mV (0-10 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
|---|---|

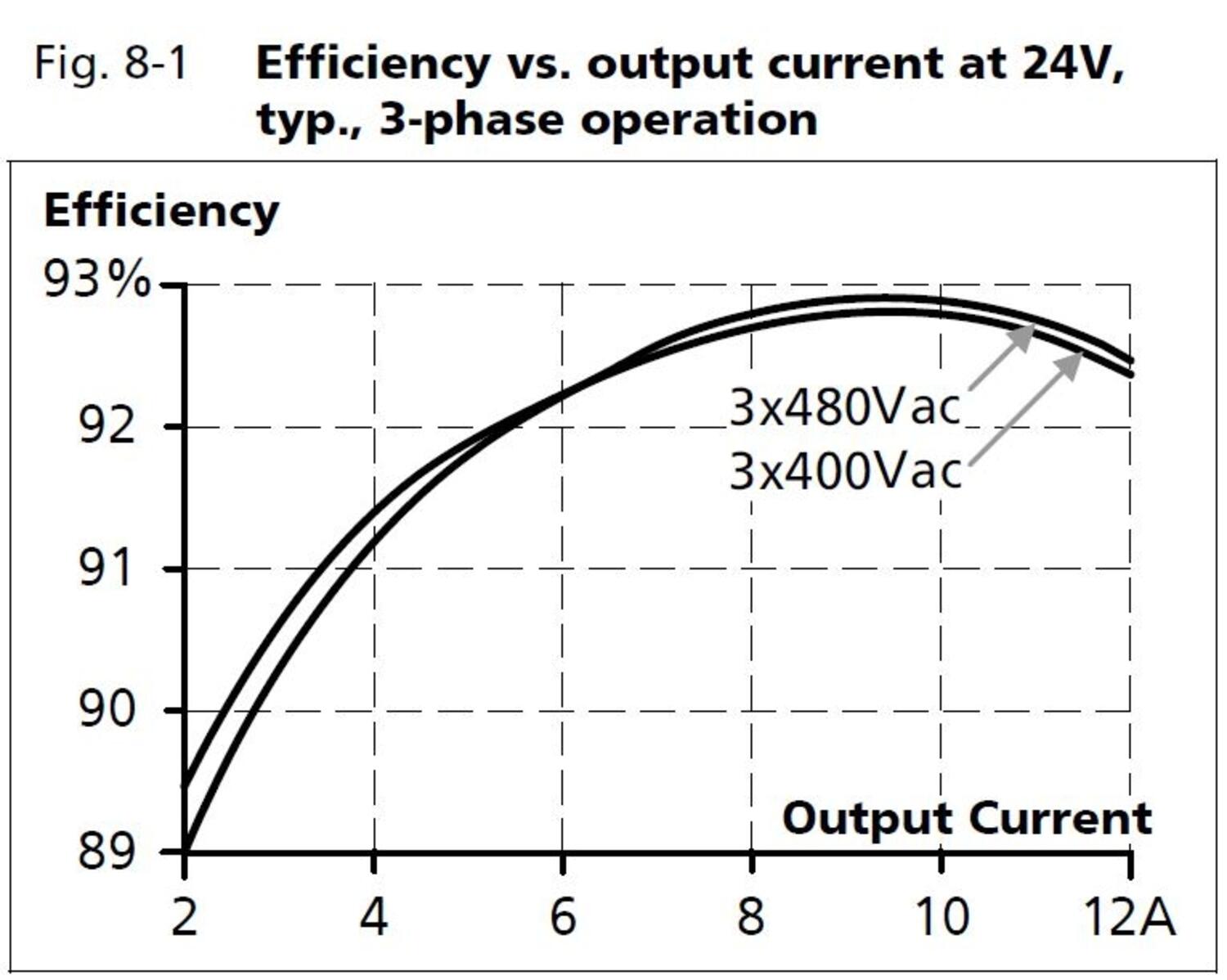

| Hyötysuhde 400 V AC, keskimääräinen | 92,2 % |
| Hyötysuhde 400 V AC, täydellä kuormalla, tyypillinen | 92,8 % |
| Elinikä 400 V AC, täydellä kuormalla +40 °C | 54000 h |
| MTBF (IEC 61709) täydellä kuormalla 400 V AC, +40 °C | 975000 h |
Mitat |
|
| Leveys | 62 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,75 kg |
Liittimet |
|
| Liittimet | Ruuvi |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | ABS, CB, CE, CSA US, cRUus, cULus, GL |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 400 V AC, täydellä kuormalla, tyypillinen | 34 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä |
| Transienttisuodatin | Kyllä, VDE0160 (1550 V, 1,3 ms) |
| Aktiivinen transienttisuodatin | Kyllä |

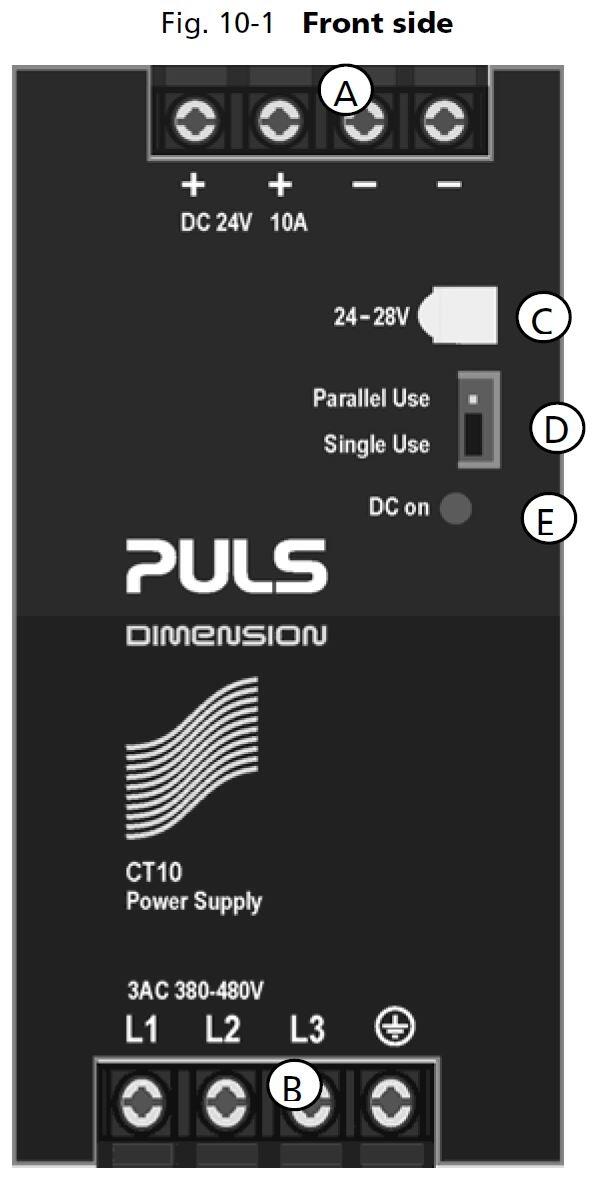

A: Toisiopuoli/ulostulojännite
B: Ensiöpuoli/syöttöjännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: Single/Parallel valitsin
E: DC-OK LED. Palaa vihreänä, lähtöjännite >21 V DC
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Pulsin Dimension CT-sarjan hakkuriteholähteissä yhdistyvät Q-sarjan korkea laatu, luotettavuus, pitkä elinikä,monipuoliset ominaisuudet sekä C-sarjalle tyypilliset ruuviliittimet, pienempi koko ja edullisempi hinta.CT10-teholähdettä voidaan käyttää 3-vaihe järjestelmässä 2 vaiheen välillä, joka säästää johdotus- ja asennuskustannuksia.
Tehoreservi
CT10-teholähteessä on jatkuva 20 % tehoreservi 45 °C asti.
Syöksyvirta
CT-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Integroidut tulopuolen sulakkeet
CT10-teholähteessä on integroidut tulopuolen sulakkeet, jolloin korkeintaan 32 A (30 A UL) järjestelmissä ei tarvita erillisiä tulopuolen sulakkeita.
Kuormanjako
CT10-teholähteessä on kuormanjako ominaisuus, joten se sopii erinomaisesti rinnankytkettäväksi.
