Dimension Q teholähde 20 A
24-28 V DC, 20 A
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower. Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa QT20-teholähde antaa noin 30 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QT20 teholähteiden hyötysuhde on nimelliskuormalla noin 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 100 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
DC-OK -rele
QT-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
- Leveys 65 mm
- Hyötysuhde 95%
- 50 % Bonuspower 4s
- Hälytyslähtö, aktiivinen PFC
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 3 |
| Syöttöjännite AC | 380-480 V |
| Min. syöttöjännite AC | 323 V AC |
| Max. syöttöjännite AC | 552 V AC |
| Syöksyvirta 400 V AC, tyypillinen | 3 A |
| Tehokerroin 400 V AC täydellä kuormalla, tyypillinen | 0,94 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 400 V AC | 0,79 A |
| Syöttövirran tyyppi | AC-DC |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 20 A |
| Teho | 480 W |
| Tehoreservi | 50 % Bonuspower 4 s ajan +60 ºC asti |
| Tehonlasku +60 °C...+70 °C | 12 W/°C |
| Max. Ripple | 100 mV pp |
| Syöttöjänniteregulointi | <10 mV (323-552 V AC) |
| Kuormaregulointi | <100 mV (0-20 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 400 V AC, keskimääräinen | 94,2 % |
*Invisible Heading* |
|
|---|---|
| Hyötysuhde 400 V AC, täydellä kuormalla, tyypillinen | 95 % |
| Elinikä 400 V AC, täydellä kuormalla +40 °C | 105000 h |
| MTBF (IEC 61709) täydellä kuormalla 400 V AC, +40 °C | 690000 h |
Mitat |
|
| Leveys | 65 mm |
| Korkeus | 124 mm |
| Syvyys | 127 mm |
| Paino | 0,87 kg |
Liittimet |
|
| Liittimet | Jousivoima |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension Q |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
| Hyväksynnät | CB, CE, CSA, CSA US, cRUus, cULus, GL |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu |
| Sarjakytkentä | Kyllä, katso datasivu |
| Hold-up time 400 V AC, täydellä kuormalla, tyypillinen | 22 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE 0160 (1550 V, 1,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |

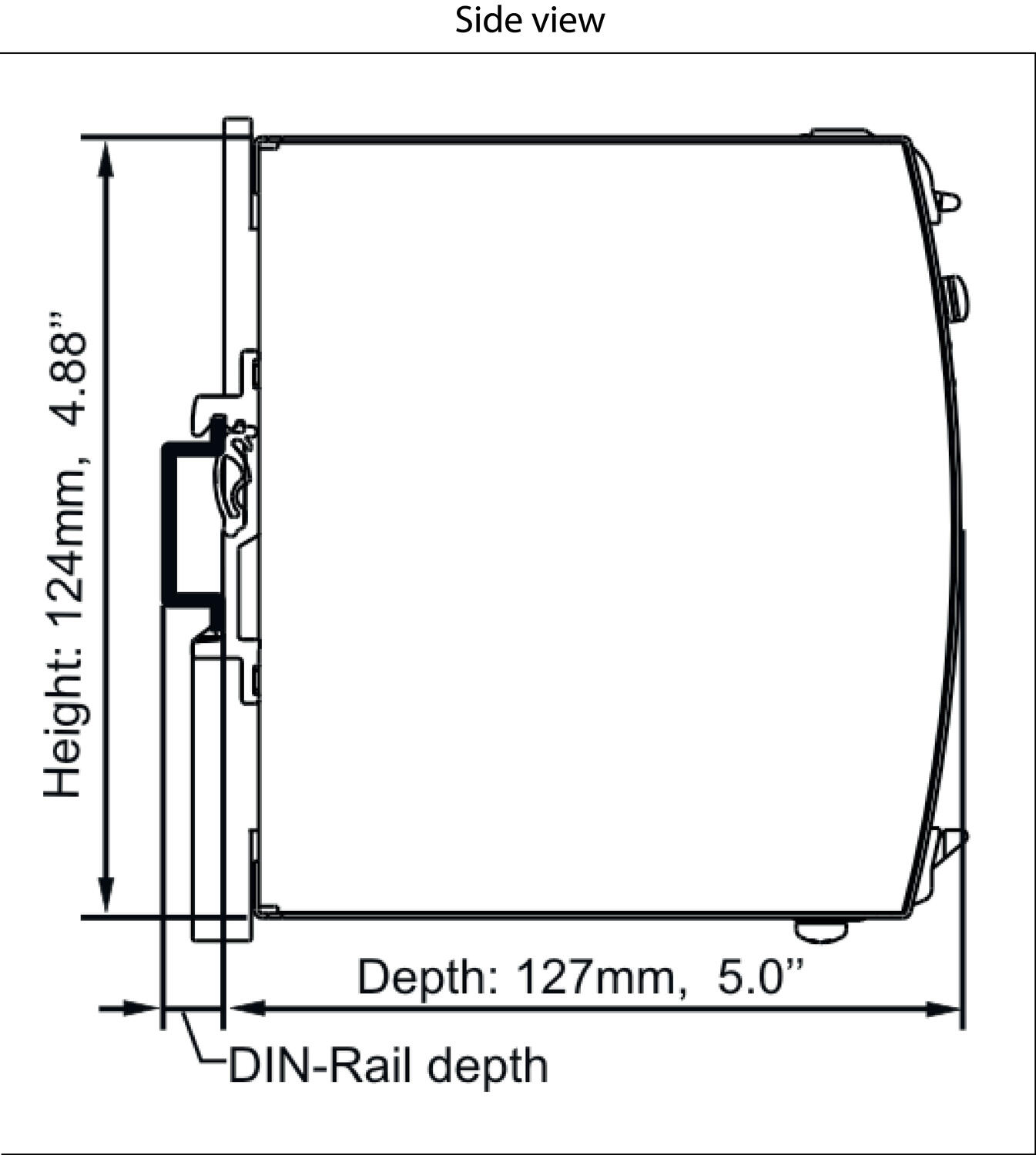

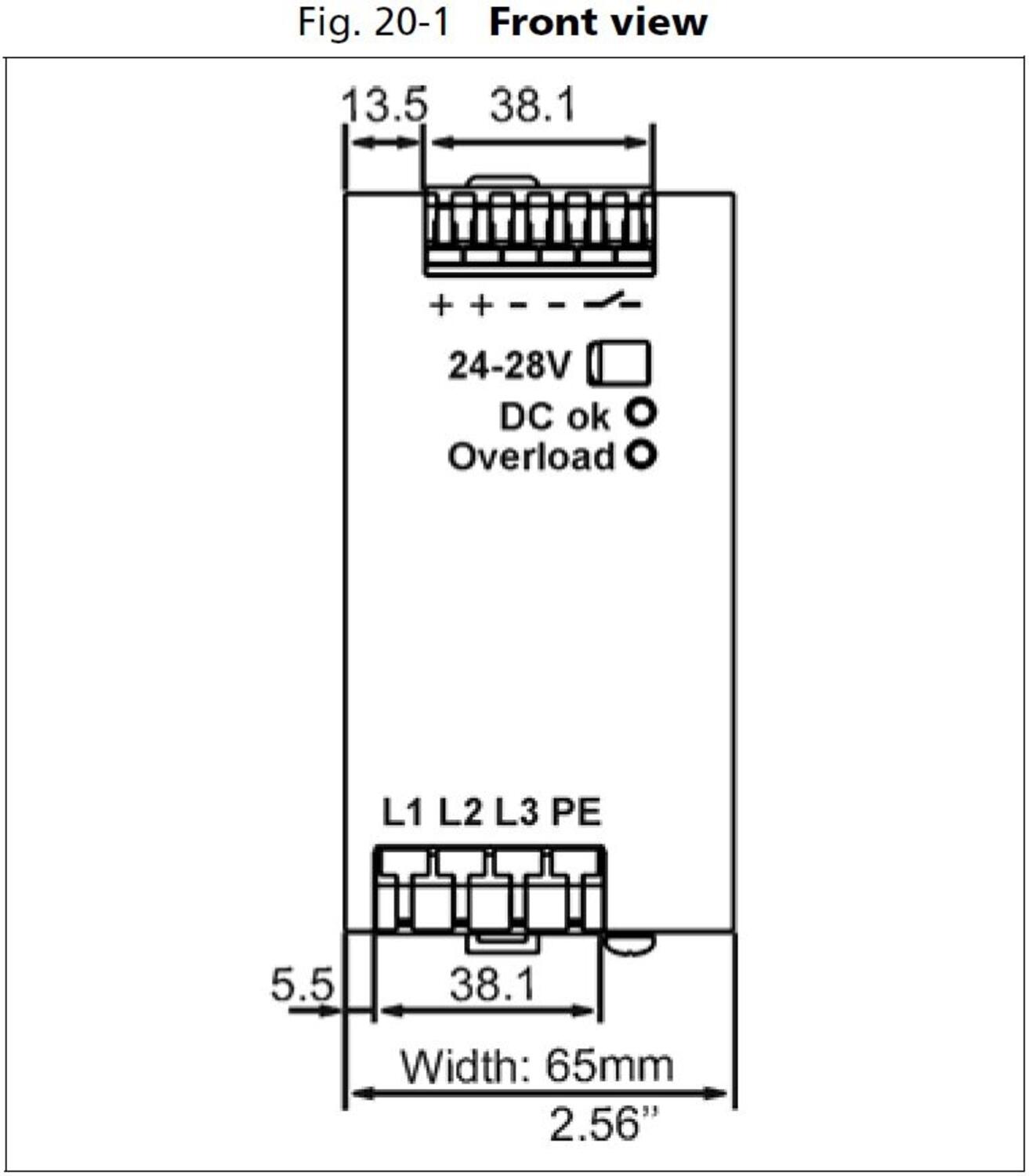

Mitat ja kytkennät

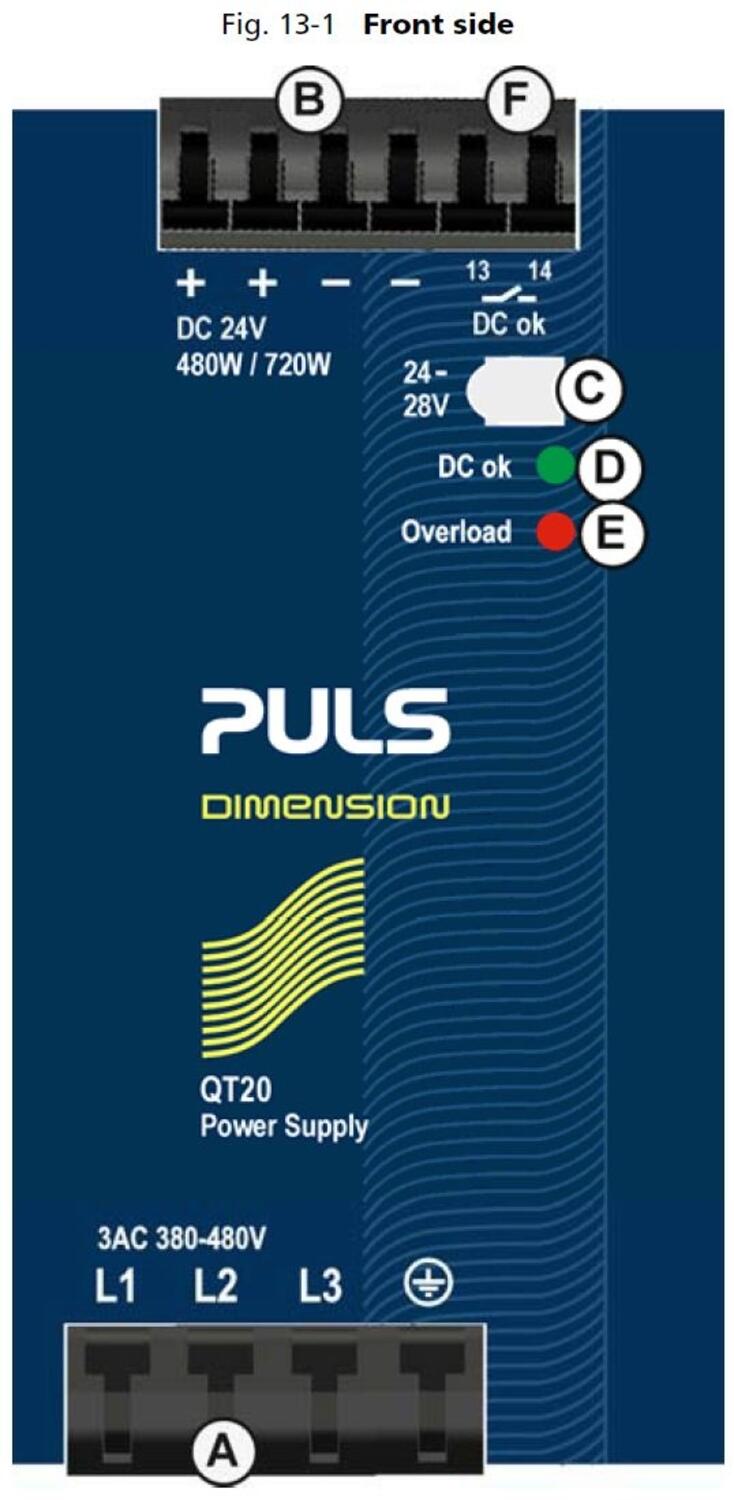

A: Ensiöpuoli/syöttöjännite
B: Toisiopuoli/ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: DC-OK LED. Palaa vihreänä, kun jännitetaso on vähintään 90 % asetellusta.
E: Ylikuormitus LED. Palaa punaisena, kun lähtöjännite <90% asetellusta tai kun oikosulku lähdössä. Vilkkuu, kun teholähde kytketty pois päältä ylilämpötilan vuoksi.
F: DC-OK rele. On sulkeutuneena, kun lähtöjännite on vähintään 90 % asetellusta.
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tekniset kuvat

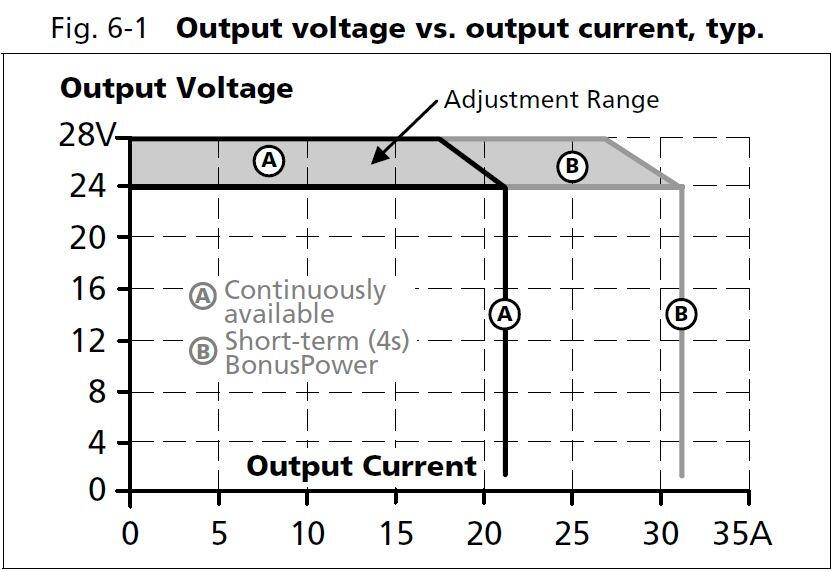

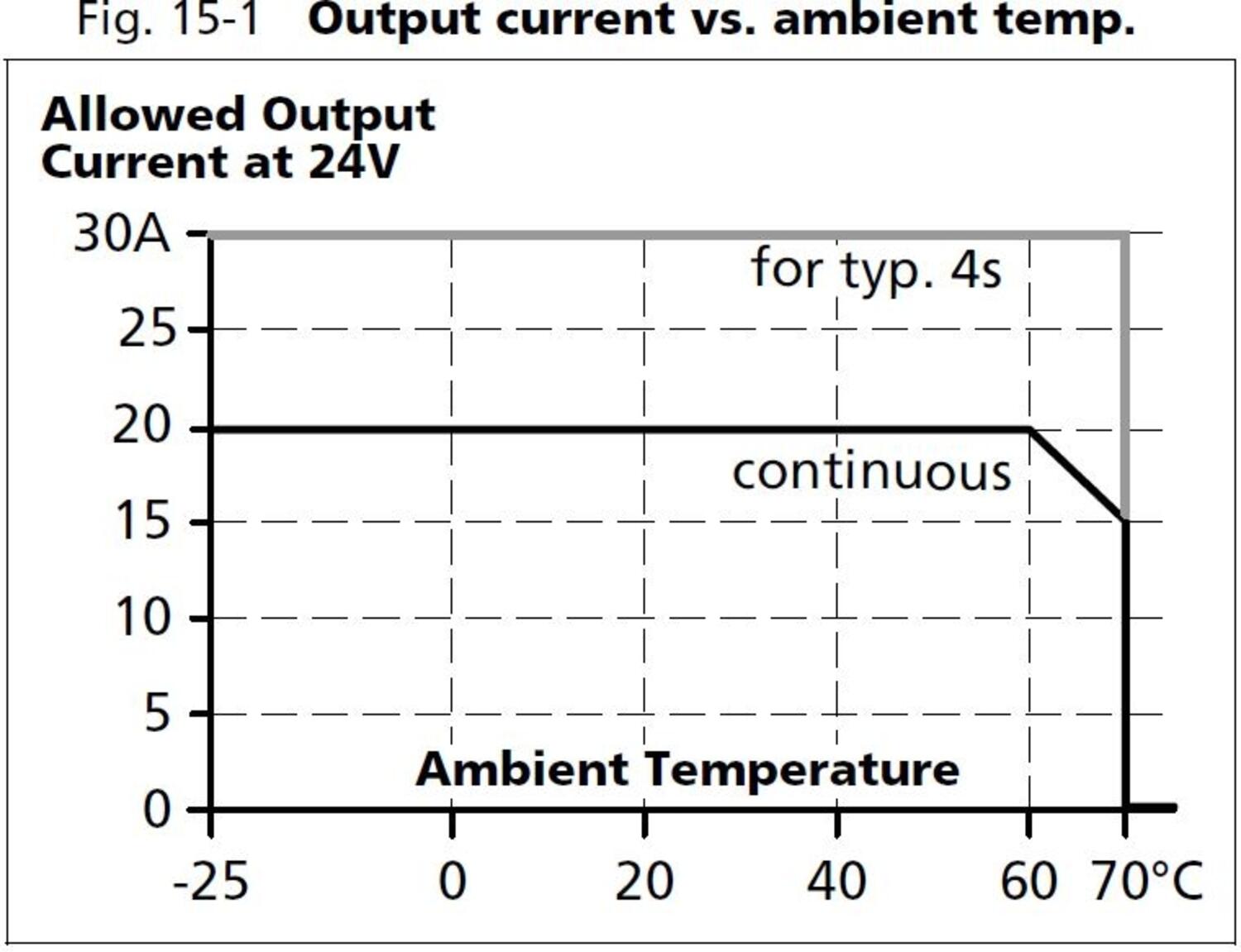

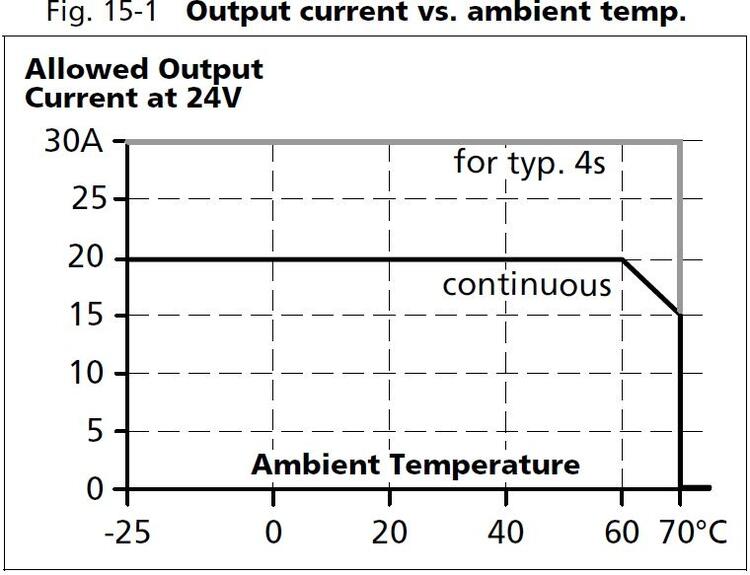

Kuormitettavuus
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.

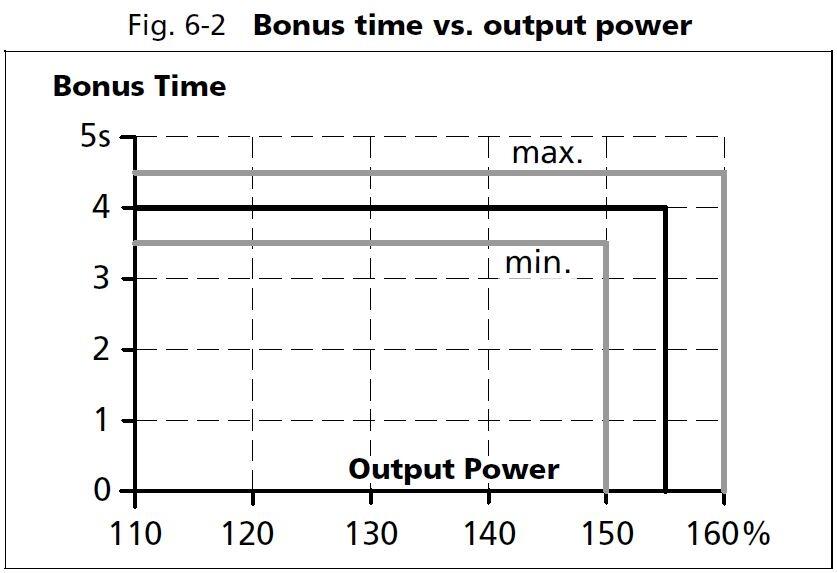

Bonusaika

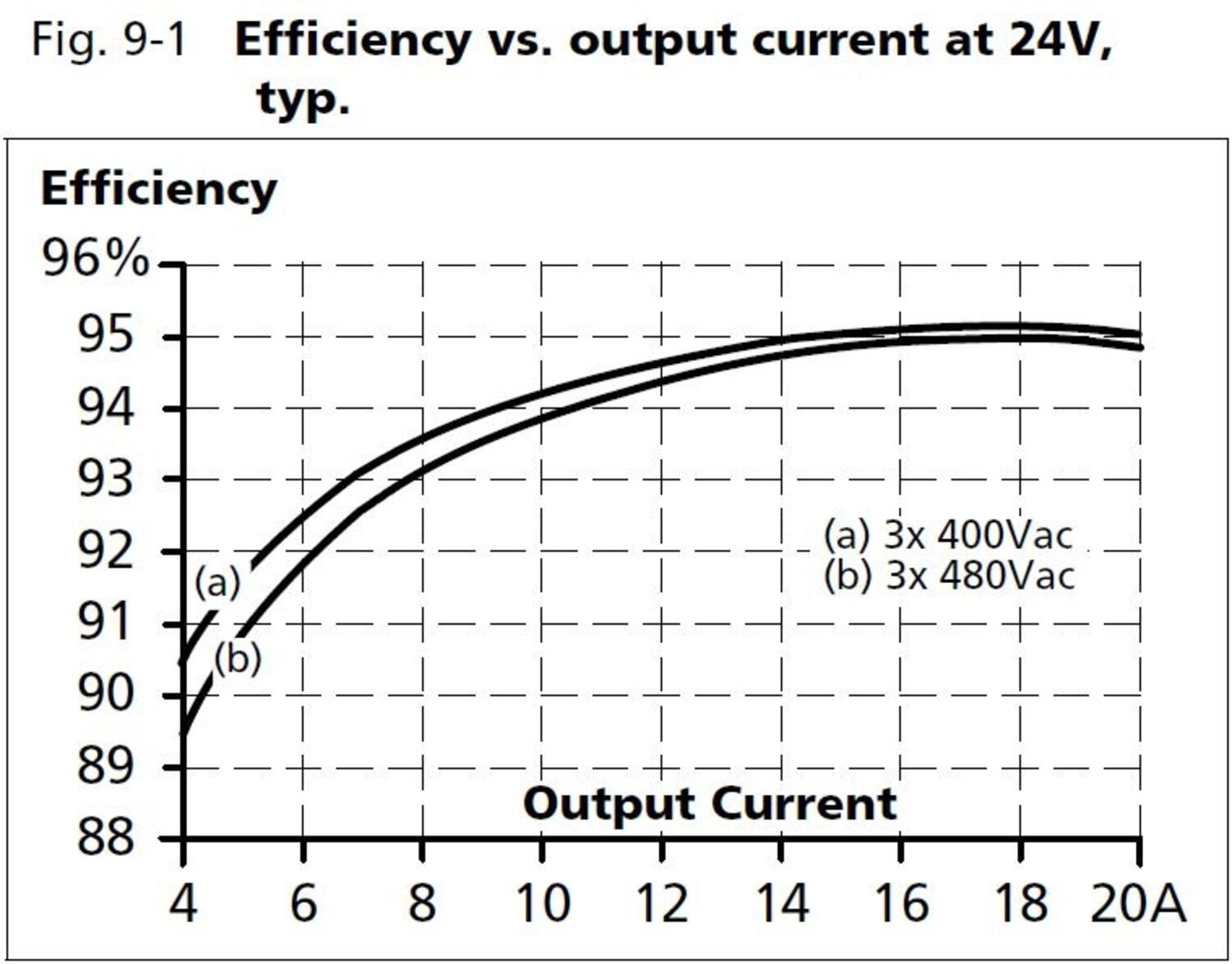

Hyötysuhde

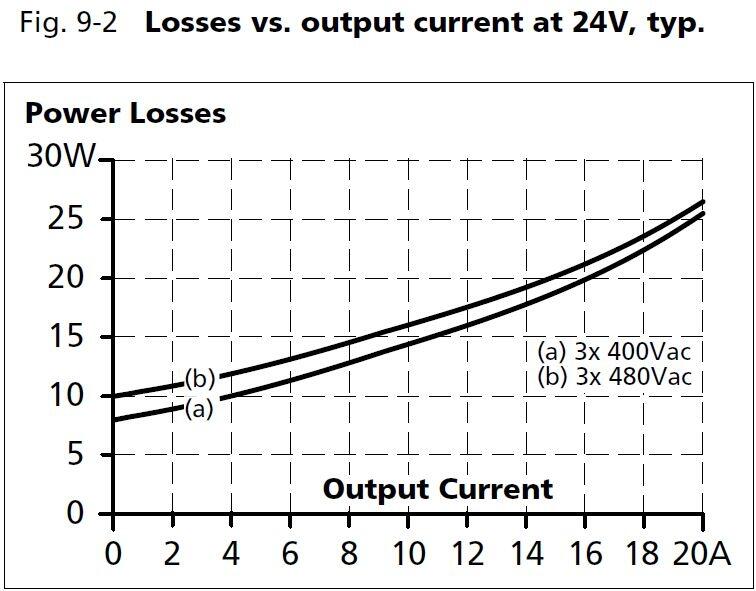

Tehohäviöt
Oikosulkutilanteessa QT20-teholähde antaa noin 30 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.

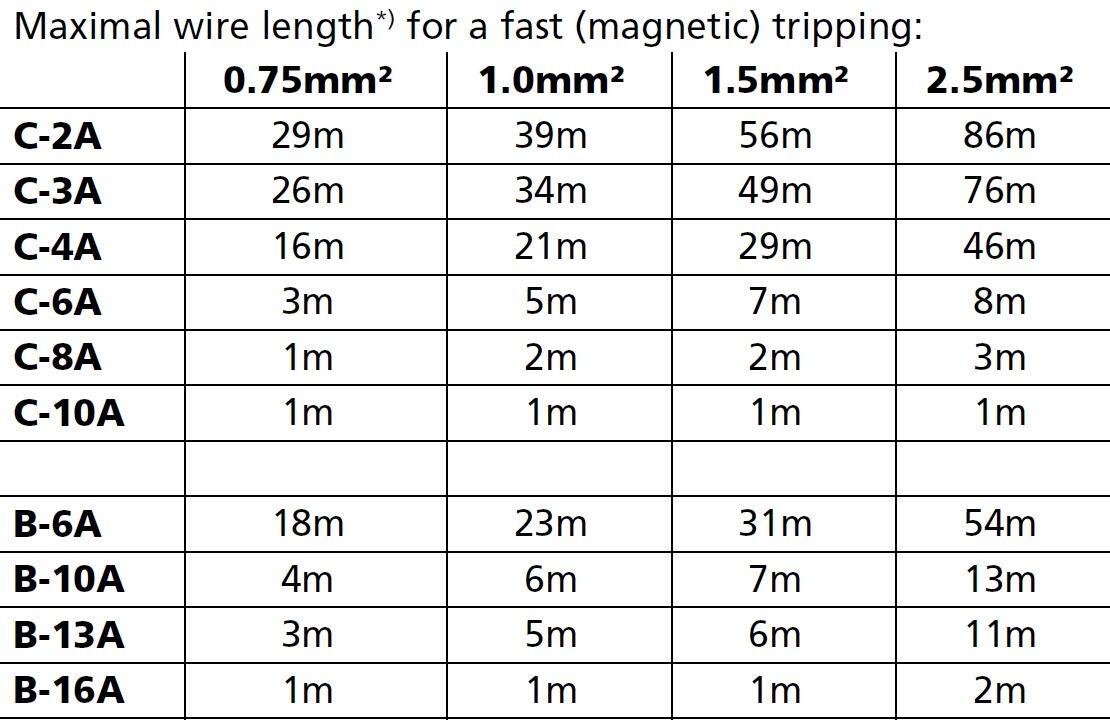

* Huom! Kaapelin pituus on puolet max. johdinpituudesta
Tuotekuvaus
Dimension Q-sarja on Pulsin malliston lippulaiva. Sarja käsittää 1- ja 3-vaiheiset 80-960 W teholähteet. Q-sarjan merkittävimpiä ominaisuuksia ovat hyvä hyötysuhde, pitkä elinikä, laaja AC/DC syöttöjännitealue, laaja käyttölämpötila-alue ja Bonuspower. Syöttöjännitealue täyttää SEMI F47 vaatimukset. Tulopuolella on transienttisuodin, joka suojaa mm. VDE0160 mukaiselta transientilta. Teholähde on EN61000-3-2 normin mukainen.
BonusPower
Teholähdesarja on suunniteltu antamaan 150 % bonusteho 4 sekunnin ajan vielä +60 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista. Useimmissa muissa teholähteissä erilaiset lisätehot eivät ole käytettävissä enää +40 °C…+60 °C:een välillä.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa QT20-teholähde antaa noin 30 A virran 4 s ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Syöksyvirta
Q-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman Q-sarjan teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Hyvä hyötysuhde
QT20 teholähteiden hyötysuhde on nimelliskuormalla noin 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa pienen koon ja 100 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
DC-OK -rele
QT-sarjan teholähteessä DC-OK -rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
