DC-UPS "All in one"

ADELSystemin uusi Ethernet‑yhteensopiva DC‑UPS‑sarja tarjoaa modernin ja älykkään ratkaisun kriittisten järjestelmien varmistukseen. Sarjaan kuuluvat mallit:

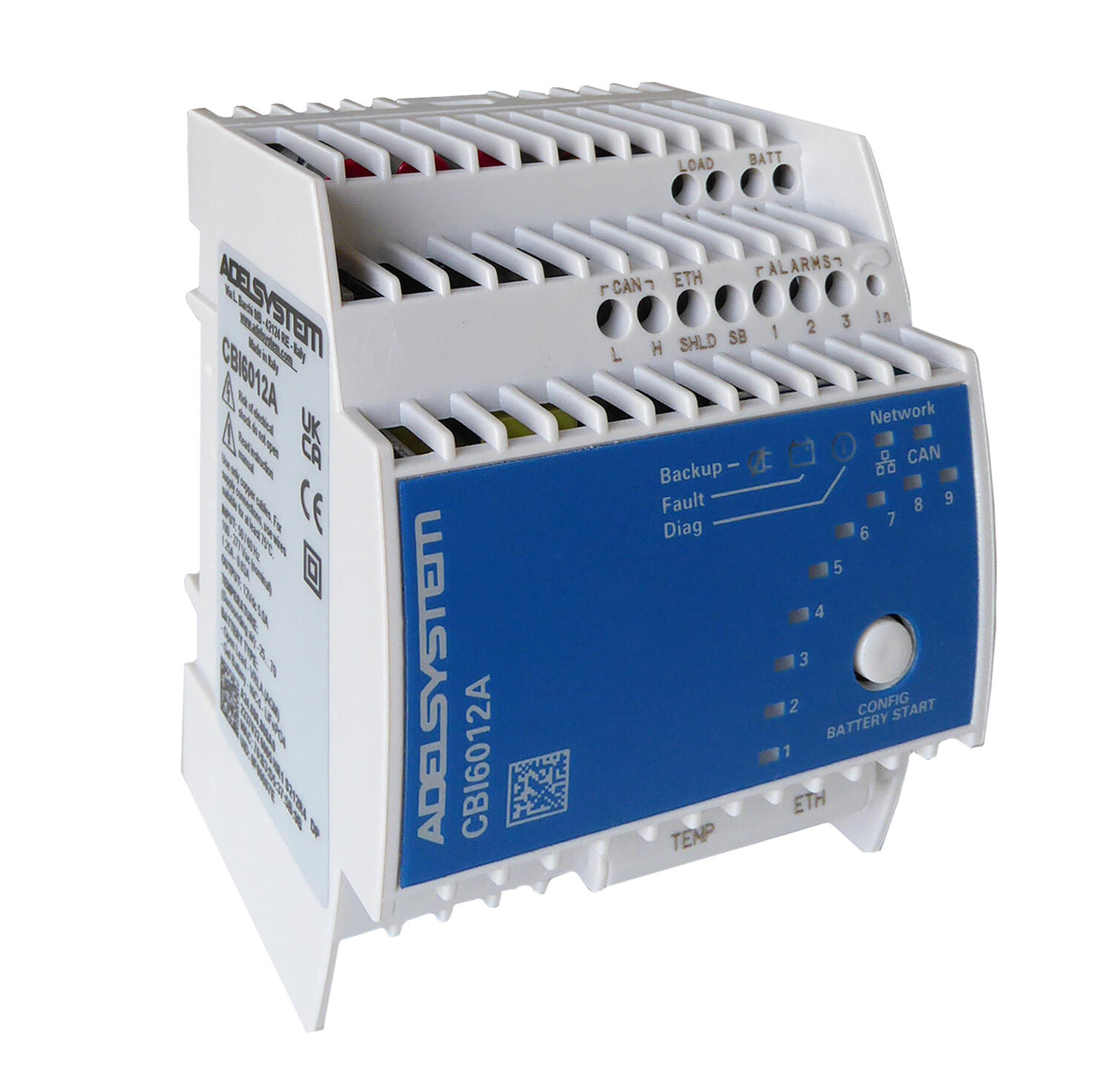

• CBI6012A – 12 V / 5 A
• CBI6024A – 24 V / 2,5 A

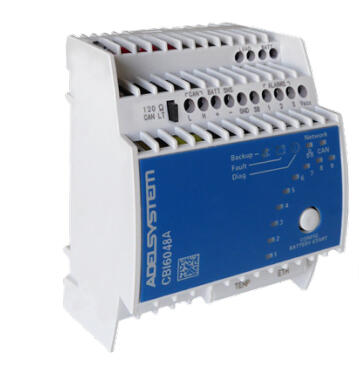

• CBI6048A – 48 V / 1,25 A
• CBI60024A – 24 V / 25 A

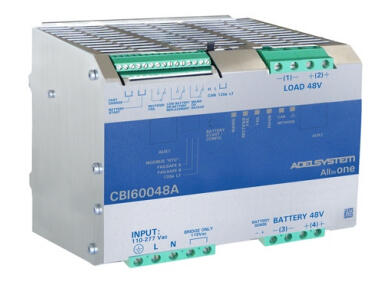

• CBI60048A – 48 V / 12,5 A

CBI60W- ja CBI600W‑sarjan All In One ‑kokonaisuus sisältää:

• virtalähteen
• varavirtamoduulin
• akkulaturin
• akkutesterin

UNIVERSAALI TULOJÄNNITE

Laitteet hyväksyvät laajan yksivaiheisen tulojännitealueen, tyypillisesti 100–277 VAC (CBI60W) ja 115–277 VAC (CBI600W), mikä mahdollistaa käytön maailmanlaajuisesti eri sähköverkoissa.

BATTERY CARE-TEKNOLOGIA

CBI60W- ja CBI600W‑sarjat perustuvat Adelsystemin Battery Care ‑teknologiaan, joka sisältää:

• akkutyyppikohtaiset latausprofiilit (lyijyhappo, AGM, GEL, NiCd, NiMh, Li‑Ion ja LiFePO₄)
• latauslämpötilan kompensoinnin
• syväpurkauksen eston
• latausvirran rajoittimen
• akkutesterin (akun kytkentä, napaisuuden kääntyminen, oikosulkeutuneet kennot, huono sisäinen impedanssi)
• akun kunnon jatkuvan valvonnan

Battery Care ‑konsepti perustuu algoritmeihin, jotka mahdollistavat:

• nopean ja automaattisen latauksen

• neljä latausvaihetta

• latauksen optimoinnin ajan myötä

• tyhjentyneiden akkujen palautuksen

• reaaliaikaisen diagnostiikan asennuksen ja käytön aikana

Reaaliaikainen automaattinen diagnostiikka valvoo akkuvikoja, kuten:

• sulfatoituneet tai oikosulussa olevat kennot

• väärä napaisuus

• akun irtoaminen

Viat voidaan havaita ja korjata helposti diagnostiikkavilkkukoodien tai web‑palvelimen avulla. Akun tehokkuuden jatkuva seuranta vähentää vaurioriskiä ja mahdollistaa turvallisen käytön jatkuvassa kytkennässä.

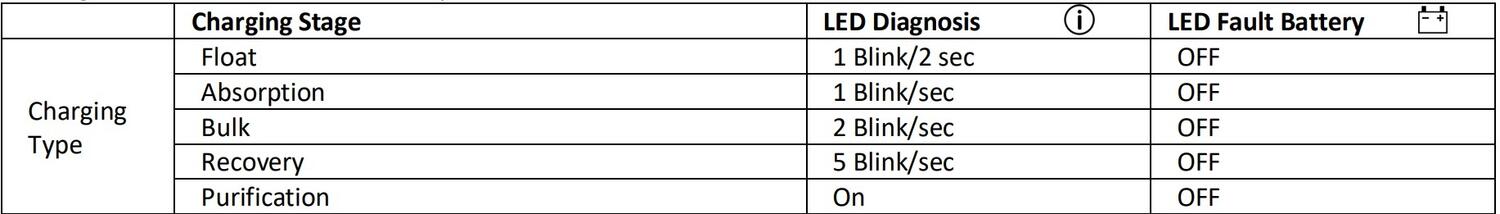

Viisi lataustasoa on esiohjelmoitu (palautus, boost, bulk, absorptio, ylläpito-/tippalataus), mutta käyttäjä voi muuttaa niitä.

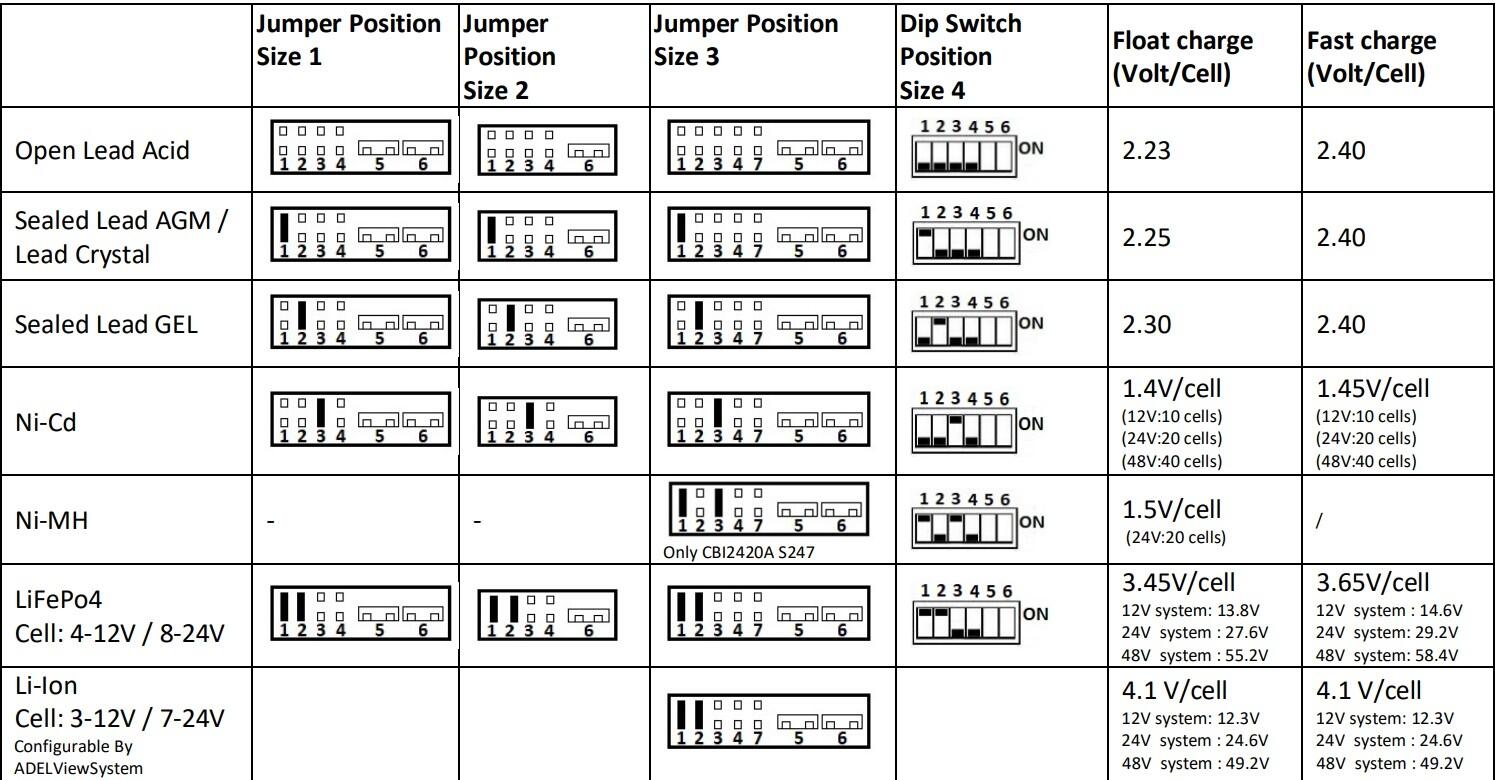

LAAJA TUKI ERI AKKUTYYPEILLE

CBI60W- ja CBI600W‑sarjat sisältävät valmiit latausprofiilit useille akkuteollisuuden teknologioille:

• Lyijyhappo
• AGM
• GEL
• NiCd
• NiMh
• Li‑Ion
• LiFePO₄

Näin varmistetaan optimaalinen lataus ja pitkä käyttöikä riippumatta käytettävästä akusta.

VIRRANHALLINTA

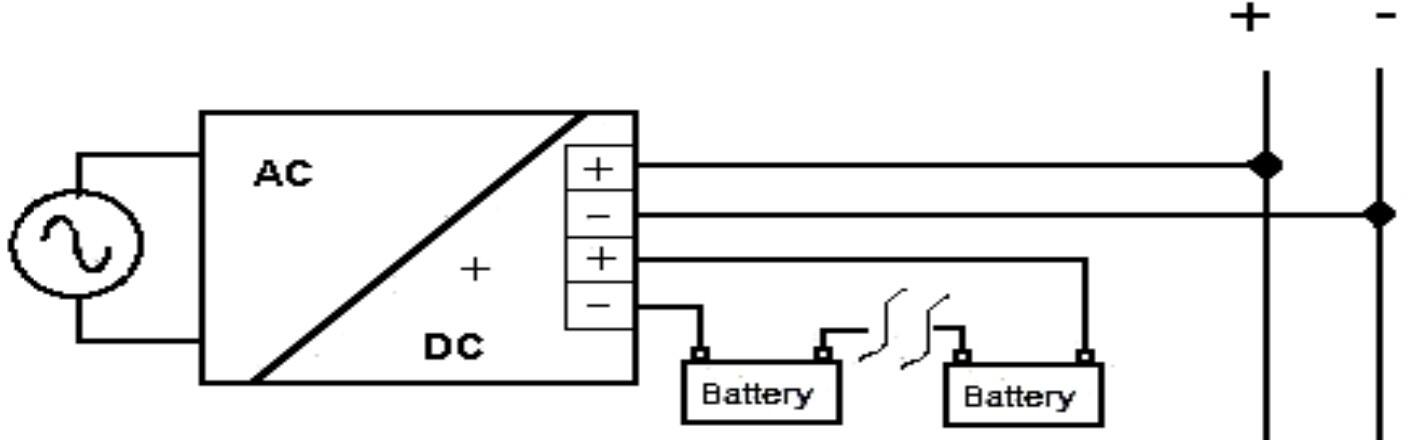

All In One ‑yksiköiden (DC‑UPS) ansiosta virranhallinta voidaan optimoida. Saatavilla oleva teho jaetaan automaattisesti kuorman ja akun välillä. Kuorman syöttäminen on yksikön ensisijainen prioriteetti, joten tehon kaksinkertaistaminen ei ole tarpeen — akulle varattu teho ohjataan kuormalle, jos kuorma sitä vaatii.

Kuormalähdön enimmäisvirta voi olla jopa 3 × laitteen nimellisvirta In.

VÄLITÖN JA SAUMATON SIIRTO

Verkkovirran katketessa laitteet siirtyvät akkukäyttöön ilman minkäänlaista katkosta (0 ms), mikä varmistaa kriittisten järjestelmien keskeytymättömän toiminnan.

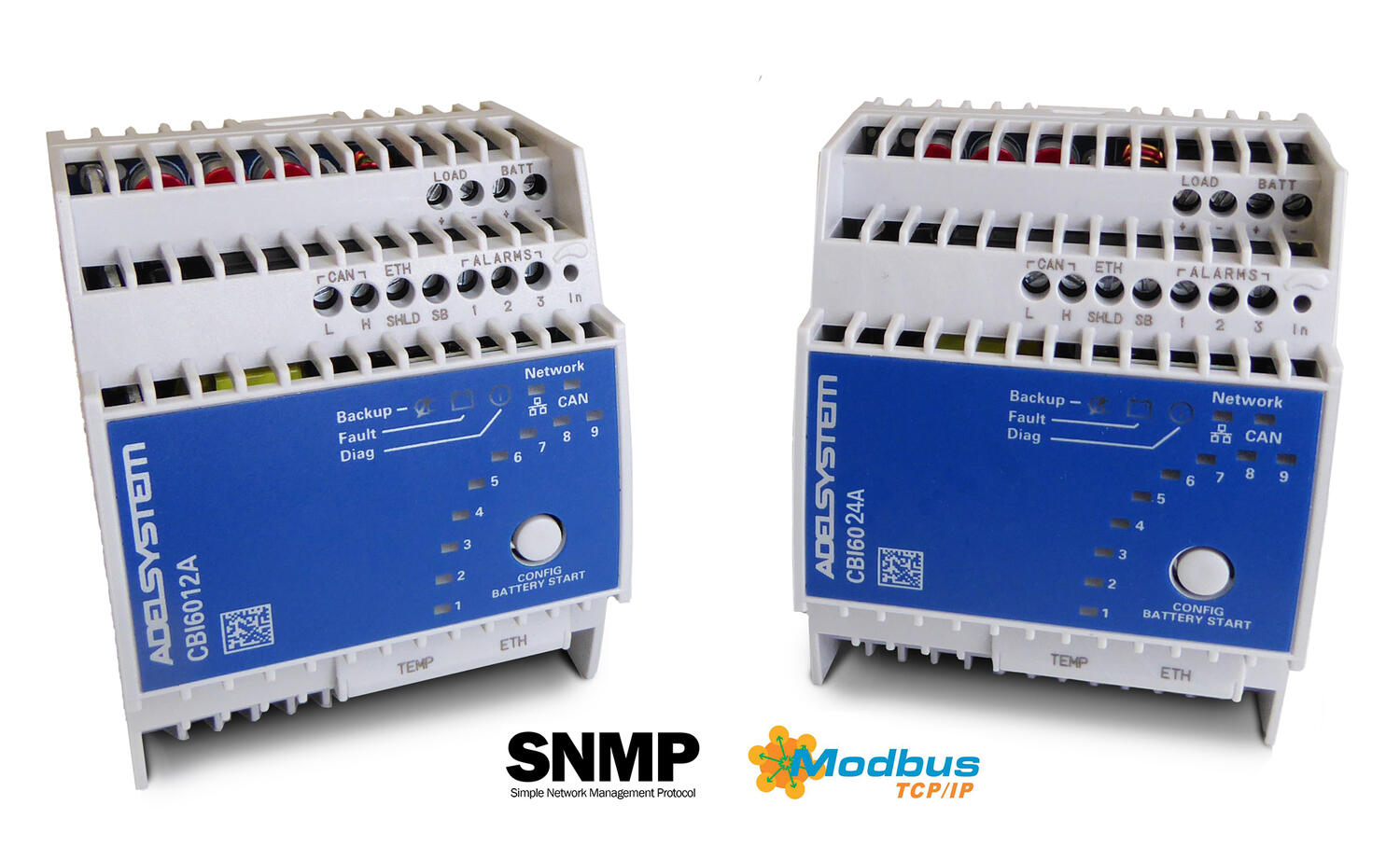

ETHERNET-INTEGROINTI ETÄVALVONTAA VARTEN

ADELSYSTEM‑laitteiden välinen kommunikaatioalusta mahdollistaa kaikkien komponenttien yhdistämisen yksinkertaisesti mutta tehokkaasti Ethernetin kautta. Kommunikointi perustuu eri protokolliin Modbus TCP/IP, SNMP tai HTTP/HTTPS, sovelluksesta riippuen.

CANopen‑pohjainen ADELBus mahdollistaa kommunikoinnin kaikkien ADELSYSTEM‑lisävarusteiden kanssa ja itsenäisen sähköisen jatkuvuusjärjestelmän rakentamisen. Samalla se mahdollistaa järjestelmän kaikkien parametrien valvonnan ja ohjauksen — vaikka toiselta puolelta maailmaa — pilvipohjaisten sovellustyökalujen avulla.

ADELSYSTEM tarjoaa mahdollisuuden toteuttaa yksinkertaisia mutta kehittyneitä energiajärjestelmän valvonta- ja ohjausratkaisuja ja avaa uusia tapoja lähestyä sovelluksia.

Rajapinnan avulla voidaan:

• valvoa parametreja
• konfiguroida asetuksia
• tallentaa dataa ja tapahtumia
• vastaanottaa hälytysilmoituksia

Esimerkiksi operaattori voi seurata seuraavia arvoja:

• AC‑tulojännite
• DC‑lähtöjännitteen, ‑virran, ‑tehon ja ‑tilan tiedot
• akun jännite, virta ja sisäinen resistanssi

Lisäksi voidaan vastaanottaa hälytyksiä verkko-, laite- ja akkavioista.

Saatujen tietojen perusteella käyttäjä voi parantaa järjestelmän tehokkuutta ja optimoida virrankulutusta entistä paremmin.

SISÄINEN WEB PALVELIN

CBI60W- ja CBI600W‑sarjoissa on sisäinen web‑palvelin, johon voidaan muodostaa yhteys laitteen oman IP‑osoitteen kautta. Käyttäjä voi hallita DC‑UPS‑laitteen asetuksia Adelviewsystem‑käyttöliittymän avulla.

KUORMANLÄHDÖN JA RELEIDEN KONFIGUROINTI

Kuormalähtö on täysin konfiguroitavissa, ja CBI60W‑ ja CBI600W‑sarjat mahdollistavat kuormalähdön kytkemisen päälle tai pois käytöstä sovelluksen tarpeiden mukaan.

Mahdolliset toiminnot:

• Kuorman sammuttaminen web‑palvelimen komennolla tai ulkoisella painikkeella
• Kuorman käynnistäminen heti, kun AC‑verkko katoaa (esim. hätävalaistus)
• Kuorman syöttäminen ennalta määritellyn ajan
• Kuorman syöttäminen jaksottaisesti: kuorma kytkeytyy päälle ja pois automaattisesti asetettujen aikojen mukaan
• Mahdollisuus liittää kuorman aktivointi ulkoiseen painikkeeseen

Relekoskettimet voidaan konfiguroida vapaasti käyttäjän tarpeiden mukaan. Niille voidaan määrittää esimerkiksi:

• vikarele
• AC‑verkon tilarele
• tasasuuntaajan vikarele
• akustinen hälytys

TEHONJAKO (Power Sharing)

Saatavilla oleva teho jaetaan automaattisesti kuorman ja akun latauksen välillä, priorisoiden aina kriittisen kuorman virransyöttöä.

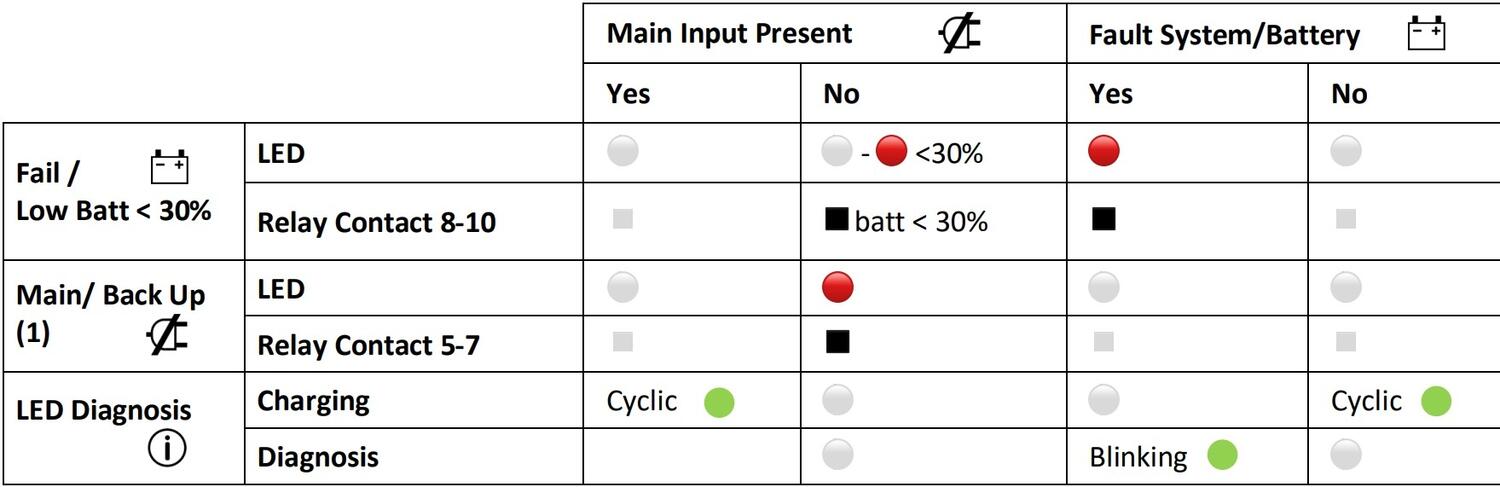

MONIVÄRISET LEDIT

CBI60W‑sarja on varustettu monivärisillä LED‑merkkivaloilla ja akustisella hälytyksellä, joiden avulla paneelin kriittiset tilanteet voidaan tunnistaa helposti ja nopeasti.

STANDARDIT JA SERTIFIKAATIT

CE‑merkintä seuraavien direktiivien mukaisesti:

• EMC 2014/30/EU – Sähkömagneettinen yhteensopivuus
• 2014/35/EU – Pienjännitedirektiivi
• RoHS 2011/65/EU, muutoksineen 2015/863/EU – Haitallisten aineiden rajoitus
• EMC‑immuniteetti: EN61000‑6‑2
• EMC‑päästöt: EN61000‑6‑3
• EN 60204 – Sähkölaitteet koneissa
• IEC/EN 62368‑1 – Tietotekniikkalaitteiden sähköturvallisuus
• EN IEC 61010 – Sähkölaitteiden turvallisuus mittaus-, ohjaus- ja laboratoriokäytössä.
