PULS

Dimension DC/DC-muunnin 24/24 V DC

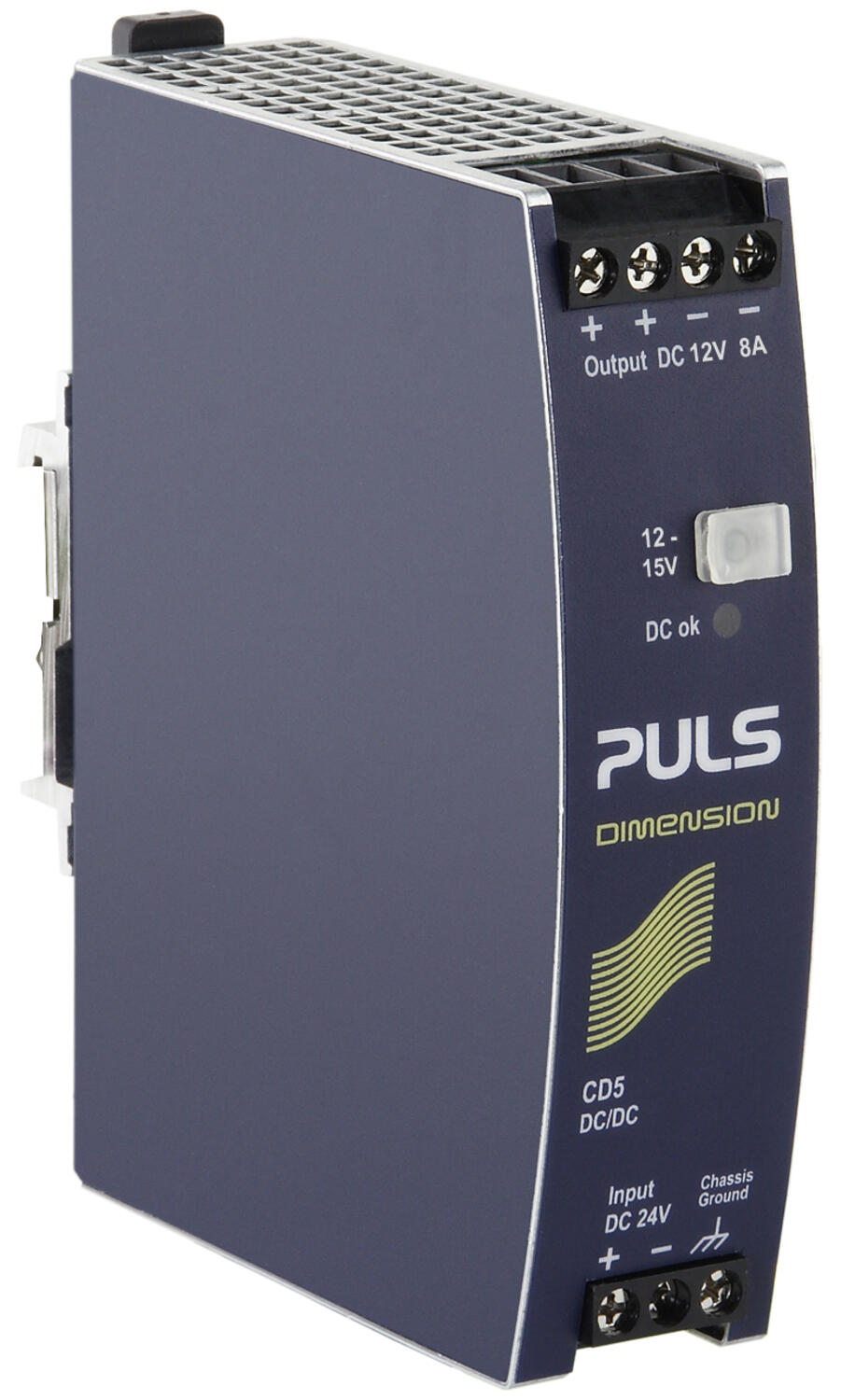

24/24 V DC, 5 A ja 24/12 V DC, 8 A

Pulsin DC/DC-muuntimet tarjoavat korkeaa hyötysuhdetta, kompaktia kokoa ja helppoa asennusta DIN-kiskolle. Ne soveltuvat erilaisiin käyttökohteisiin, kuten jännitetason ylläpitoon ja jännitteen muuntamiseen, ja niissä on soft-start-toiminto sekä 20% tehoreservi.
  • Leveys 32 mm
  • Hyötysuhde jopa 90 %
  • 20 % tehoreservi
  • Galvaanisesti erotettu tulo/lähtö
DC/DC-Muunnin 24 V DC/24 V DC, 5 A

DC/DC Muunnin

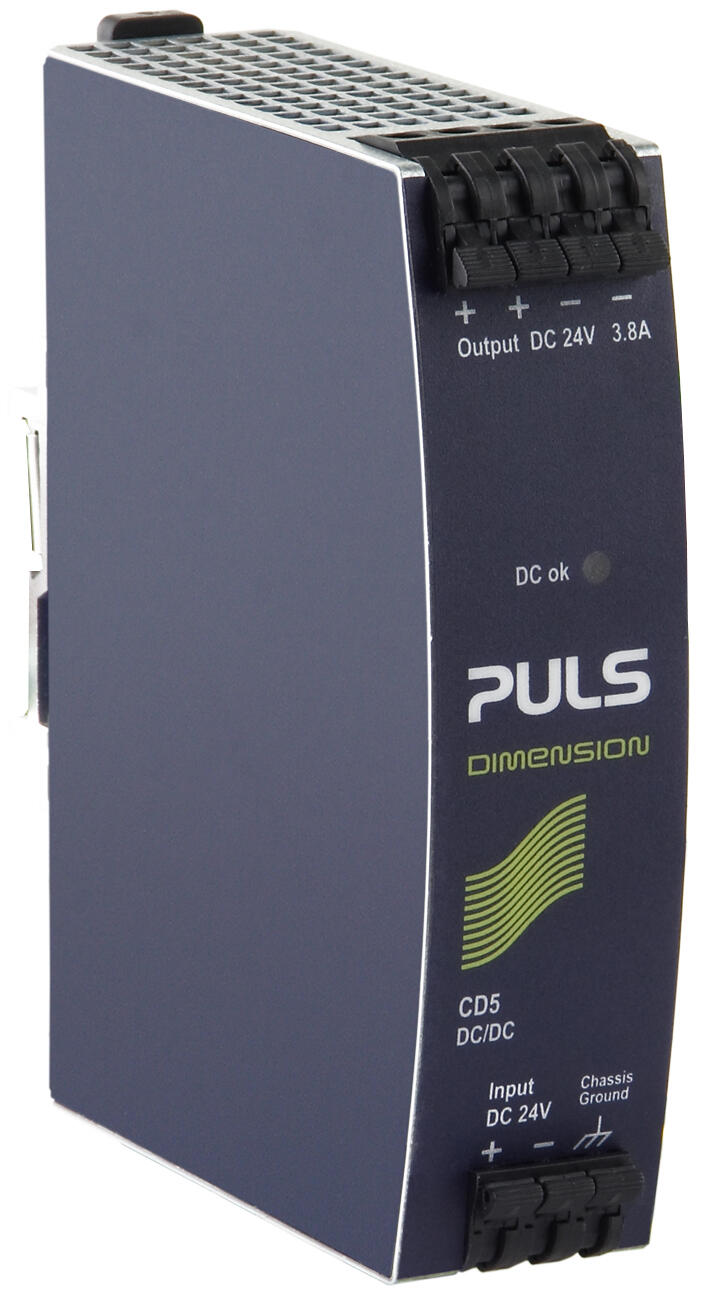

DC/DC-muunnin 24 V DC

DC/DC-muunnin 24 V DC

DC/DC-muunnin 24 V DC

Valitse tuote

Valitse tuote
PULS_2016.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Sisääntulo
Syöttöjännite DC 24 V
Min. syöttöjännite DC 18 V DC
Max. syöttöjännite DC 32,4 V DC
Tulokapasitanssi 3000 µF
Syöksyvirta Typ. 1,2 A @ 24 V DC
Max. syöttö ripple 5 V pp
Ensiösulake Ilman etusulaketta max. 50 A -järjestelmässä. Katso datasivu.
Virrankulutus Typ. 5,5 A @ 24 V DC
Syöttövirran tyyppi DC-DC
Käynnistysviive 650 ms

Ulostulo
Ulostulojännite 24 V DC
Min. ulostulojännite 24 V DC
Max. ulostulojännite 28 V DC
Ulostulovirta 5 A
Teho 120 W
Tehoreservi +20% jatkuvasti alle +45°C
Tehonlasku +60 °C...+70 °C 3 W/°C
Max. Ripple 50 mV pp
Syöttöjänniteregulointi <25 mV (18-32,4 V DC)
Kuormaregulointi <150 mV (0-5 A)
Min. lämpötila ilman tehonlaskua -25 °C

*Invisible Heading*
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF
Hyötysuhde 90,2 %
Elinikä 60000 h @ 24 V DC, 5 A, 40 °C
MTBF (IEC 61709) 1048000 @ 24 V DC, 5 A, 40 °C

Mitat
Leveys 32 mm
Korkeus 124 mm
Syvyys 102 mm
Paino 0,45 kg

Liittimet
Liittimet Jousivoima
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta
Sarja Dimension C
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62477-1, IEC60364-4-41
Hyväksynnät ABS, ATEX, CB, CE, CSA, GL, IECEx, UL
DC-OK rele Kyllä
Kotelon materiaali Alumiini
Rinnankytkentä Kyllä, katso datasivu.
Sarjakytkentä Kyllä, katso datasivu.
Hold-up time Typ. 6 ms @ 24 V DC
IP-luokka IP20
Releulostulo Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )

Tiedostot

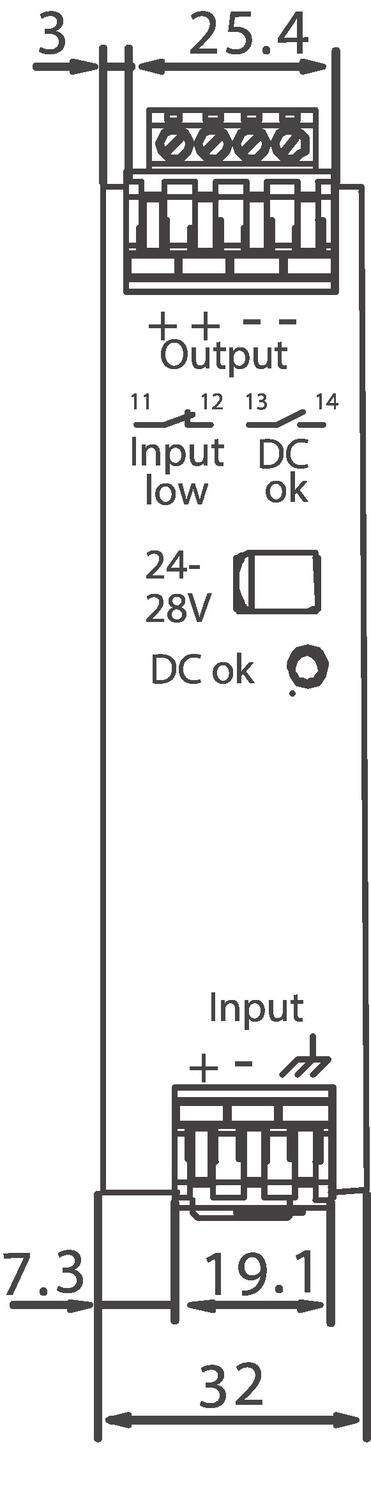

Mitat ja kytkennät

cd5e241-s1_front side.JPG

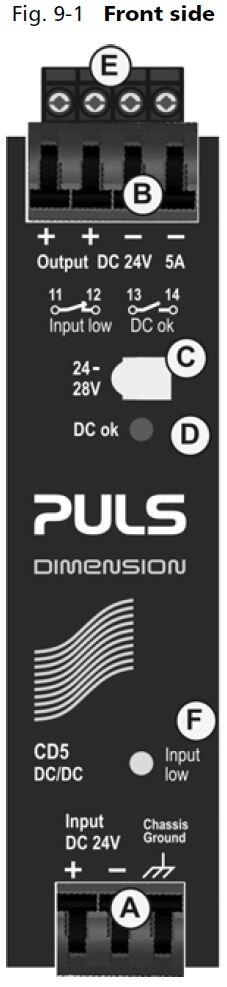

A: Syöttöjännite
B: Ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: DC-OK LED, palaa kun lähtöjännite >90% asetellusta
E: DC-OK ja input-low rele
F: Input-low LED, palaa keltaisena kun syöttöjännite 4-20 V DC

CD5.241-S1-teholähde,mittakuva etupuoli

DC/DC-muunnin 24 V DC

Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos DC/DC-muunninta kuormitetaan yli 50 % jatkuvasti. Jos DC/DC-muuntimen vieressä on esim. teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

Tekniset kuvat

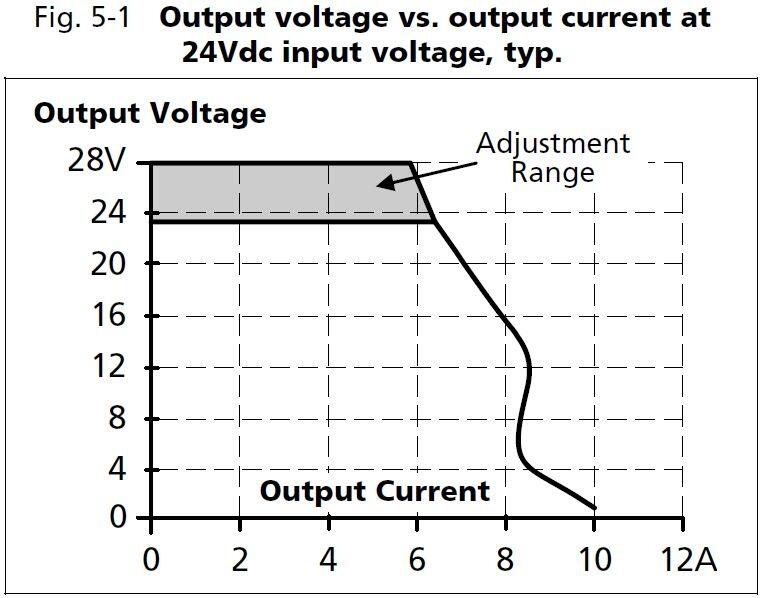

cd5e241_output voltage vs output current at 24Vdc input voltage.JPG

Kuormitettavuus (jännite/virta)

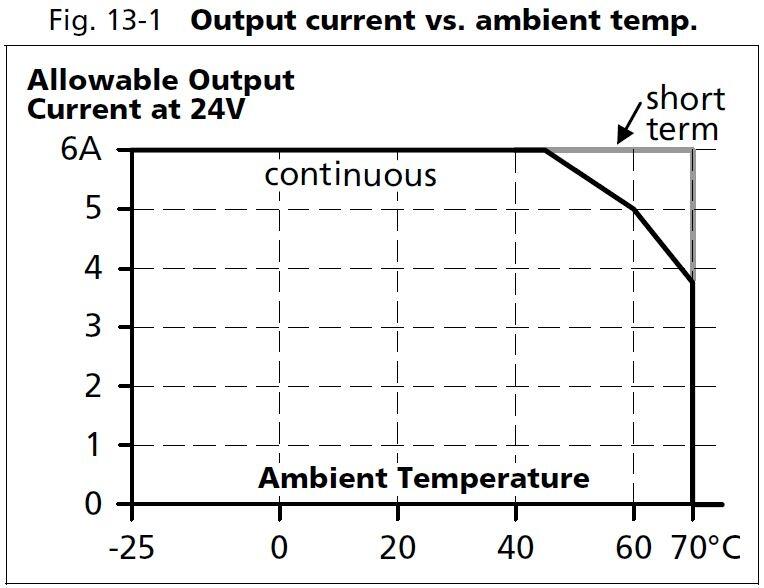

cd5e241_Output current vs ambient temp.JPG

Kuormitettavuus lämpötilan suhteen

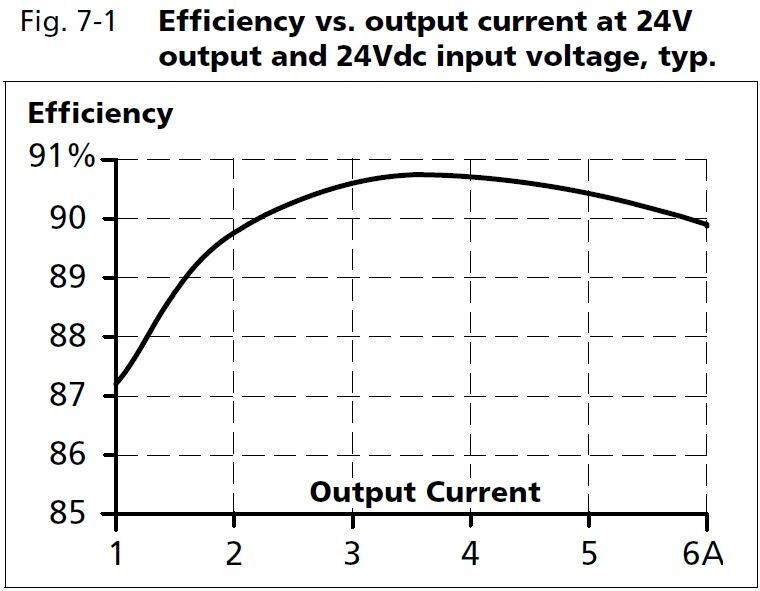

cd5e241_Efficiency vs output current at 24V output and 24Vdc input voltage.JPG

Hyötysuhde

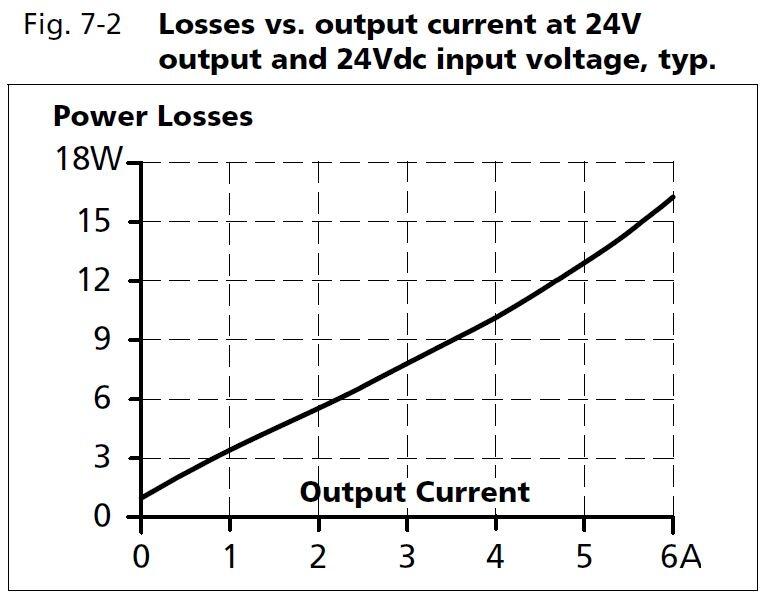

cd5e241_Losses vs output current at 24V output and 24Vdc input voltage.JPG

Tehohäviöt

Tuotekuvaus

Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.



DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi (ei CD5.241-L1 mallissa).
