PULS

Dimension DC/DC-muunnin 24/5 V DC

24/5 V DC, 10 A

Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.



DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi.

Lue lisää
  • Leveys 32 mm
  • Hyötysuhde 81,5 %
  • 20% tehoreservi
  • Galvaanisesti erotettu tulo/lähtö

Valitse tuote

Dimension DC7DC muunnin

DC/DC-Muunnin 24 V DC/5 V DC, 10 A

Tuotenumero:

Valitse tuote

Tekniset tiedot

Sisääntulo

Max. syöttö ripple 5 V pp
Käynnistysviive 420 ms
Syöksyvirta Typ. 1,2 A @ 24 V DC
Max. syöttöjännite DC 32,4 V DC
Syöttöjännite DC 24
Virrankulutus Typ. 2,6 A @ 24 V DC, 10A
Ensiösulake Ilman etusulaketta max. 50 A -järjestelmässä. Katso datasivu.
Tulokapasitanssi 3000 µF
Min. syöttöjännite DC 18 V DC

Ulostulo

Max. Ripple 50 mV pp
Min. ulostulojännite 5 V DC
Syöttöjänniteregulointi <25 mV (18-32,4 V DC)
Tehoreservi +20% jatkuvasti alle +45°C
Min. lämpötila ilman tehonlaskua -25 °C
Ulostulojännite 5 V DC
Kuormaregulointi <120 mV (0-10 A)
Max. ulostulojännite 5,5 V DC

*Invisible Heading*

Teho 50 W
Ulostulovirta 10 A
Max. lämpötila ilman tehonlaskua 60 °C

Hyötysuhde/elinikä/MTBF

Hyötysuhde 81,5 %

Mitat

Paino 0,425 kg
Syvyys 102 mm
Leveys 32 mm
Korkeus 124 mm

Liittimet

Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²
Liittimet Ruuviasennus

Muuta

IP-luokka IP20
Sarja Dimension C
Hold-up time Typ. 10 ms @ 24 V DC
Standardit Selv: EN60950-1
Hyväksynnät CB, CE, cULus
Kotelon materiaali Alumiini

Mitat ja kytkennät

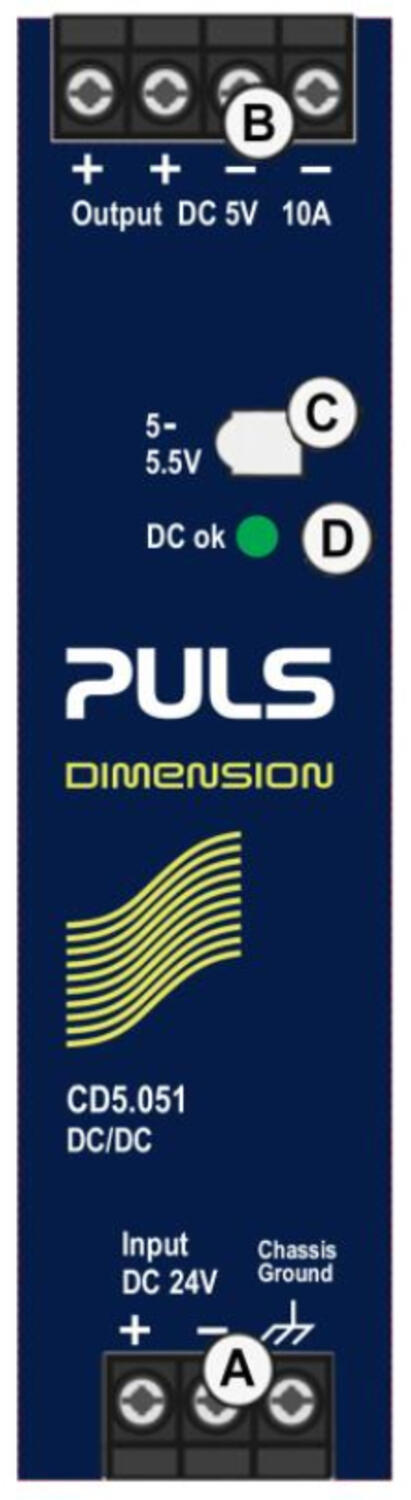

cd5e051_Front side.png

A: Syöttöjännite
B: Ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 5-5,5 V DC
D: DC-OK LED. Palaa vihreänä, lähtöjännite >2 V DC

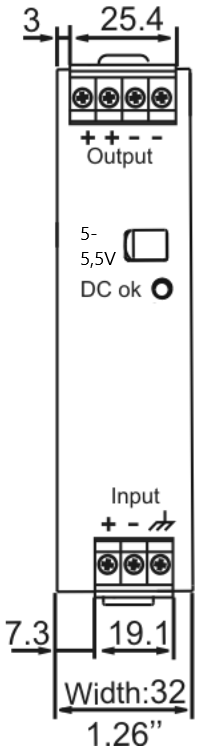

cd5e051_Front view.png

cd5e241_Front view.JPG

Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos DC/DC-muunninta kuormitetaan yli 50 % jatkuvasti. Jos DC/DC-muuntimen vieressä on esim. teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

Tekniset kuvat

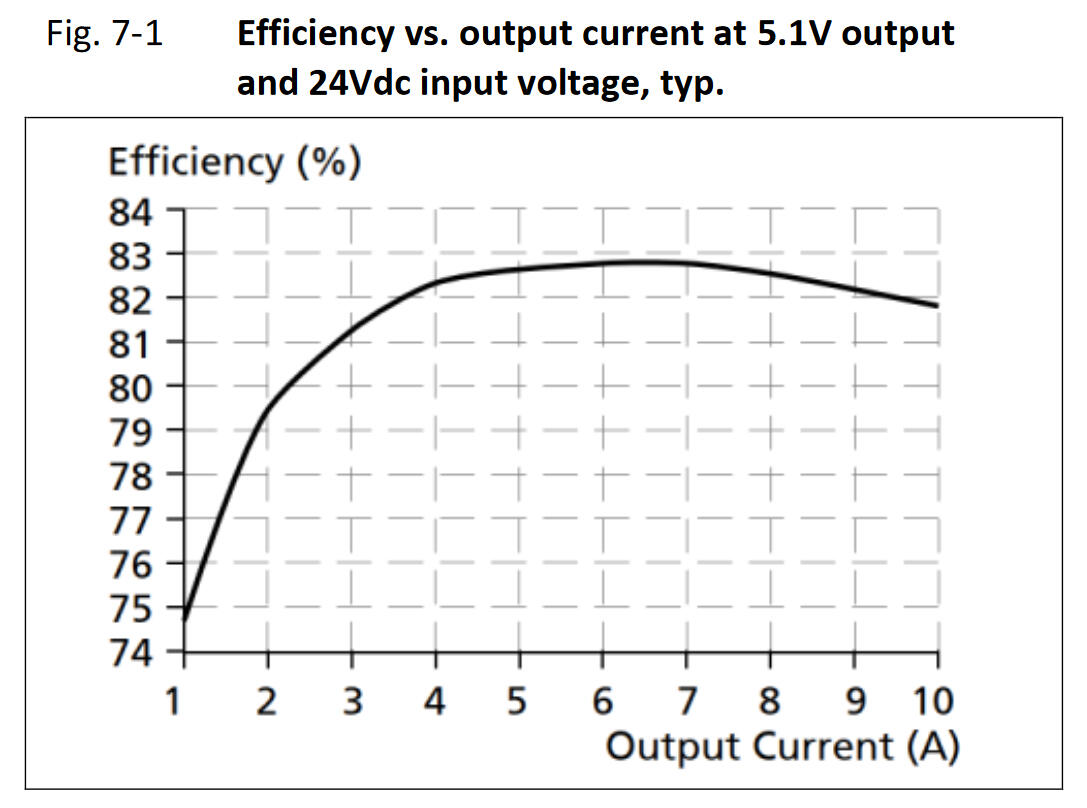

cd5e051_Efficiency vs. output current at 5.1V output and 24Vdc input voltage, typ.png

Hyötysuhde

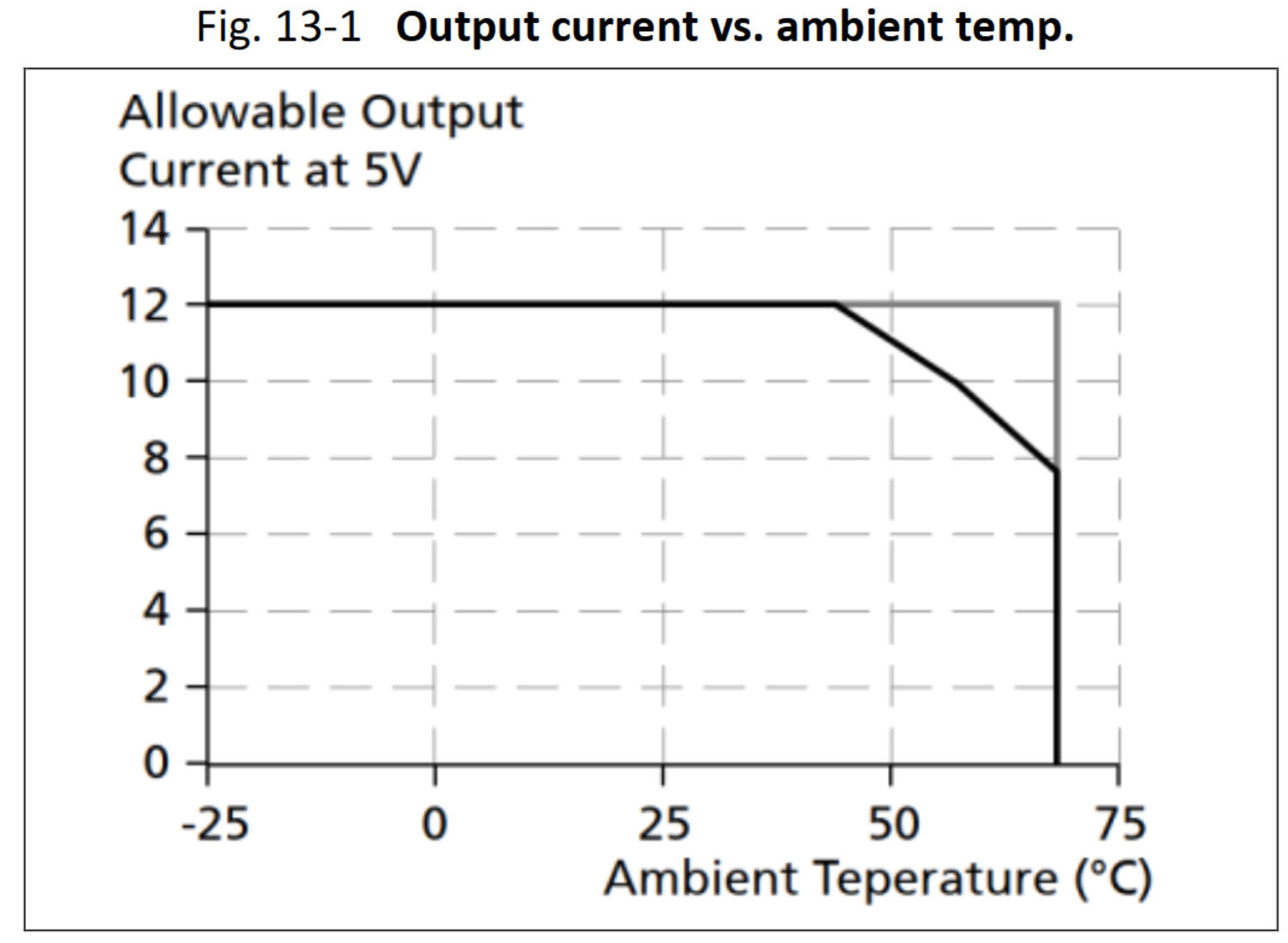

cd5e051_Output current vs. ambient temp.png

Kuormitettavuus lämpötilan suhteen

cd5e051_Output voltage vs. output currentat 24Vdc input voltage,typ.png

Kuormitettavuus (jännite/virta)

Tuotekuvaus

Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.



DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi.
