PULS
Dimension DC-UPS 24 V DC, 10 A
Ulkoisella 3,9-40 Ah akulla, UB10.241
Dimension UB10.241 DC-UPS koostuu ohjausyksiköstä ja erillisestä akusta. Syöttöjännitteen katkettua akku syöttää automaattisesti kuormaa. Pulsin DC-UPS tarvitsee vain yhden 12 V akun, mikä säästää tilaa ja kustannuksia. Ohjausyksikkö nostaa akun 12 V DC jännitteen 24 V DC:iin. UB10.241-mallissa puskurointiaika voidaan rajoittaa akun säästämiseksi. Lisäksi voidaan valita kolme eri latausjännitettä lämpötilan mukaan. Ohjausyksikössä on LED-diagnostiikka sekä relelähdöt akun ja ohjausyksikön tilasta. Pulsin DC-UPSeissa on GL- ja ABS-laivaluokitukset.
- Leveys 49 mm
- Hyötysuhde 97,8 %
- 50 % tehoreservi 5 s
- Tarvitsee vain yhden ulkoisen 12 V DC 3,9-40 Ah akun
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite teholähteeltä | 24 V DC |
| Syöttöjännite akulta | 12 V DC |
| Kytkentäjännite | 22,8 V DC |
| Syöttövirta latauksen aikana | 1,2 A |
| Syöttövirran tyyppi | DC-UPS |
Ulostulo |
|
| Ulostulovirta 24 V DC | 10 A |
| Tehonlasku +60 °C...+70 °C | 9,6 W/°C |
| Ulostulojännite puskurointitilassa | 22,25 |
| Lähtöjännite normaalitilassa | 24 V DC |
| Lähtöjännite puskurointitilassa | 22,25 V DC |
| Max. ulostulovirta puskurointitilassa | 10 A (15 A @ 5 s) |
| Max. ulostulovirta normaalitilassa | 15 A |
| Max. Ripple | 20 mV pp |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 97,8 % |
| Elinikä | 137 400 h @ 10 A, 40 °C |
*Invisible Heading* |
|
|---|---|
| MTBF (IEC 61709) | 886 000 h @ 10 A, 40 °C |
Mitat |
|
| Leveys | 49 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,65 kg |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Hyväksynnät | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Kotelon materiaali | Alumiini |
| Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella. Min. pulssiaika 250 ms |
| IP-luokka | IP20 |
| Latausaika | Noin 5 h 7 Ah akulla, noin 17 h 26 Ah akulla |
| Latausvirta, tyypillinen | 1,5 A |

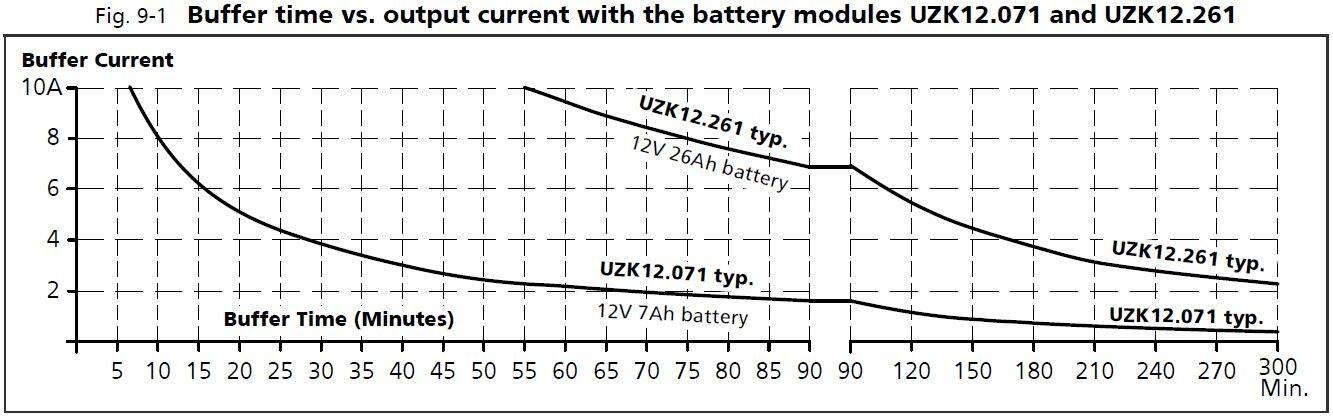

| Valittavat puskurointiajat | 10 s, 30 s, 1 min, 3 min, 10 min, jatkuva |
| Puskuroinnin jänniteraja akulla | 22,3 V DC |
| Sallitut akkukoot | 3,9-40 Ah |

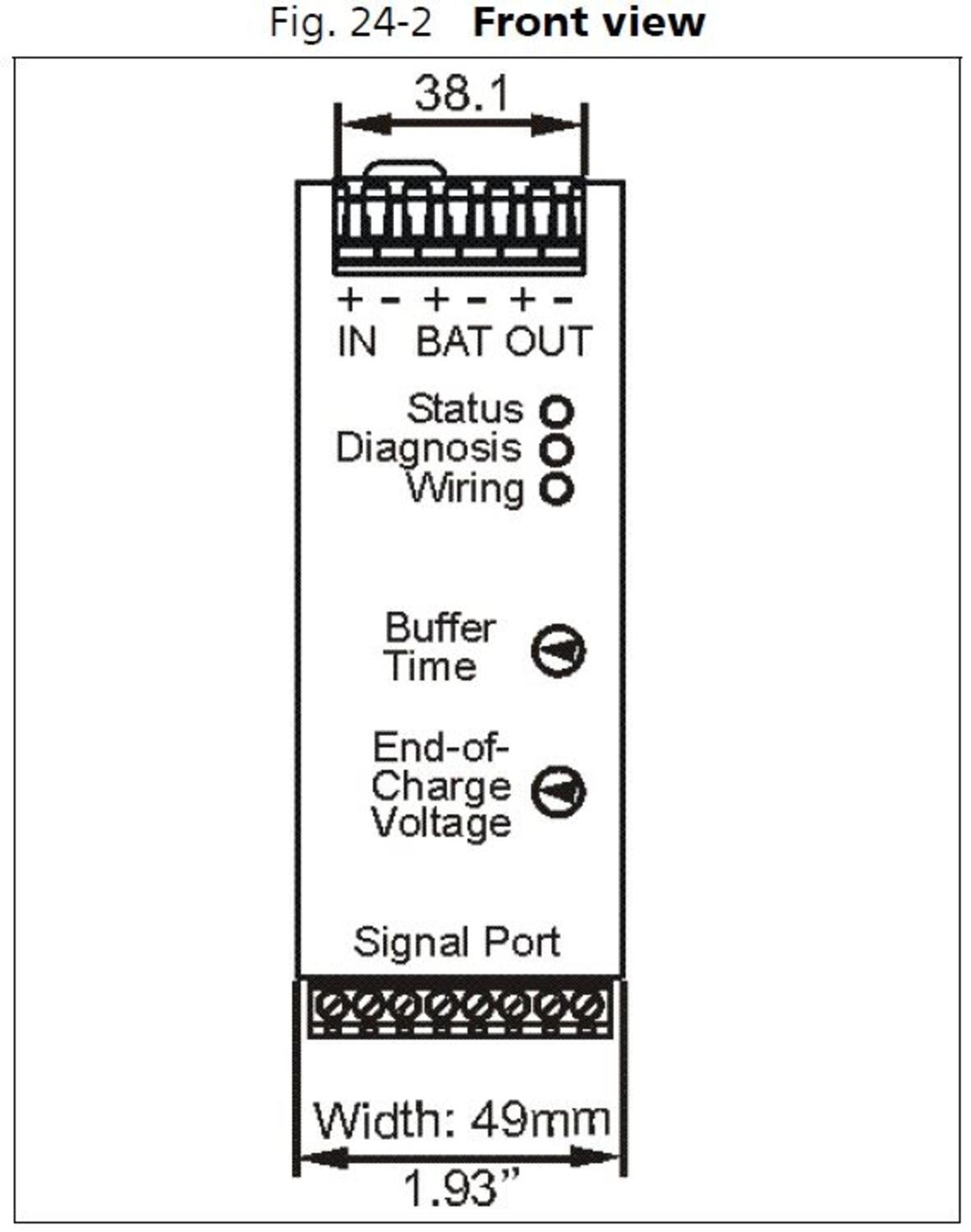

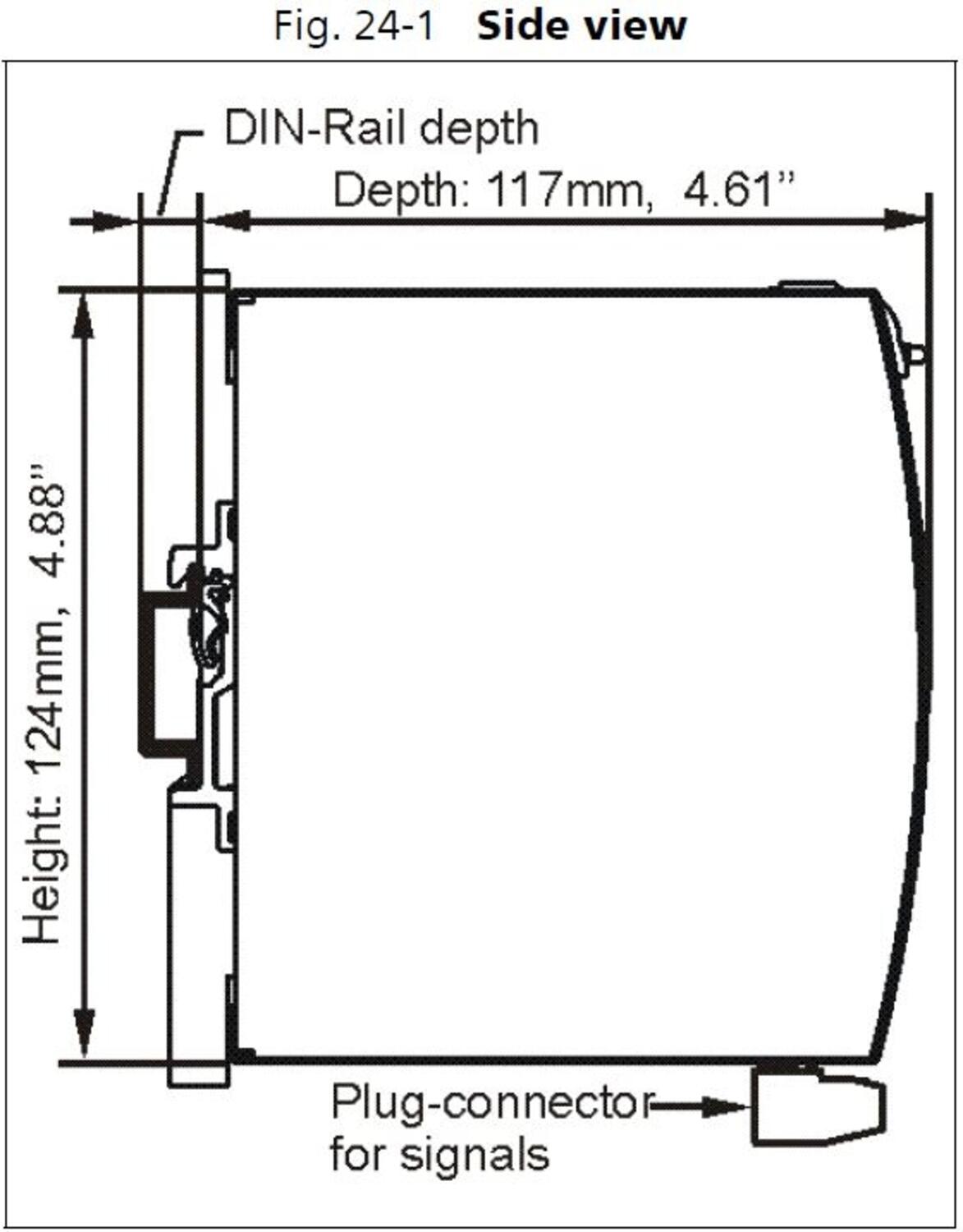

Mitat ja kytkennät
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos DC-UPS:ia kuormitetaan täydellä teholla jatkuvasti. Jos DC-UPS:n vieressä on esim. teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tuotekuvaus
Dimension UB10.241 DC-UPS koostuu ohjausyksiköstä ja erillisestä akusta. Syöttöjännitteen katkettua akku syöttää automaattisesti kuormaa. Pulsin DC-UPS tarvitsee vain yhden 12 V akun, mikä säästää tilaa ja kustannuksia. Ohjausyksikkö nostaa akun 12 V DC jännitteen 24 V DC:iin. UB10.241-mallissa puskurointiaika voidaan rajoittaa akun säästämiseksi. Lisäksi voidaan valita kolme eri latausjännitettä lämpötilan mukaan. Ohjausyksikössä on LED-diagnostiikka sekä relelähdöt akun ja ohjausyksikön tilasta. Pulsin DC-UPSeissa on GL- ja ABS-laivaluokitukset.
