PULS

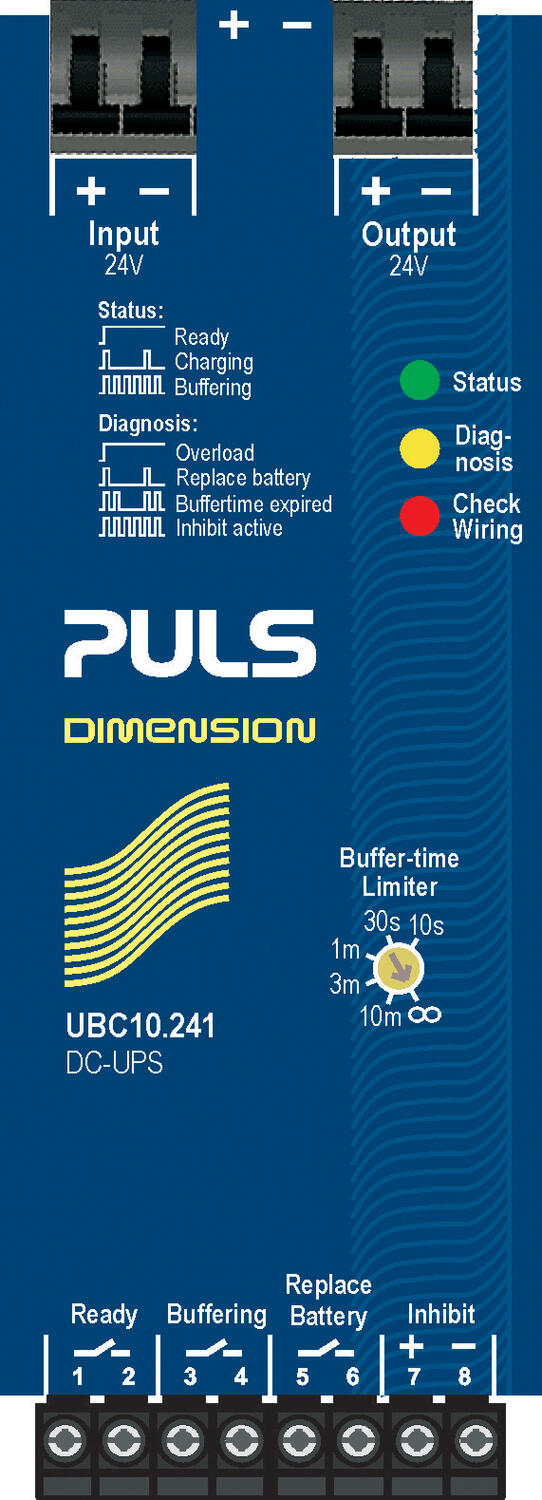

Dimension DC-UPS 24 V DC, 10 A
Sisäisellä 5 Ah akulla, UBC10.241
UBC10.241 DC-UPS koostuu ohjausyksiköstä ja yhdestä integroidusta 5 Ah 12 V akusta. Syöttöjännitteen katkettua akku syöttää automaattisesti kuormaa. Pulsin DC-UPS tarvitsee vain yhden 12 V akun, mikä säästää tilaa ja kustannuksia. Akku on myös vaihdettavissa. Ohjausyksikkö nostaa akun 12 V DC jännitteen 24 V DC:iin. Puskurointiaika voidaan rajoittaa akun säästämiseksi. Latausjännite säätyy lämpötilan mukaan. Ohjausyksikössä on LED-diagnostiikka sekä relelähdöt akun ja ohjausyksikön tilasta. UBC10.241-mallissa on GL- ja ABS-laivaluokitukset.
UBC10.241-N1 malli toimitetaan ilman akkua, akuksi sopii esim. Yuasan NHP5-12.
- Leveys 123 mm
- Hyötysuhde 97,8 %
- 50 % tehoreservi 5 s
- Puskurointiajan rajoitus
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite teholähteeltä | 24 V DC |
| Syöttöjännite akulta | 12 V DC |
| Kytkentäjännite | 22,8 V DC |
| Syöttövirta latauksen aikana | 1,3 A |
| Syöttövirran tyyppi | DC-UPS |
Ulostulo |
|
| Ulostulovirta 24 V DC | 10 A |
| Ulostulojännite puskurointitilassa | 22,25 |
| Lähtöjännite normaalitilassa | 24 V DC |
| Lähtöjännite puskurointitilassa | 22,25 V DC |
| Max. ulostulovirta puskurointitilassa | 10 A (15 A @ 5 s) |
| Max. ulostulovirta normaalitilassa | 15 A |
| Max. Ripple | 20 mV pp |
| Min. lämpötila ilman tehonlaskua | 0 °C |
| Max. lämpötila ilman tehonlaskua | 40 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 97,8 % |
| Elinikä | 137 400 h @ 10 A, 40 °C |
*Invisible Heading* |
|
|---|---|
| MTBF (IEC 61709) | 886 000 h @ 10 A, 40 °C |

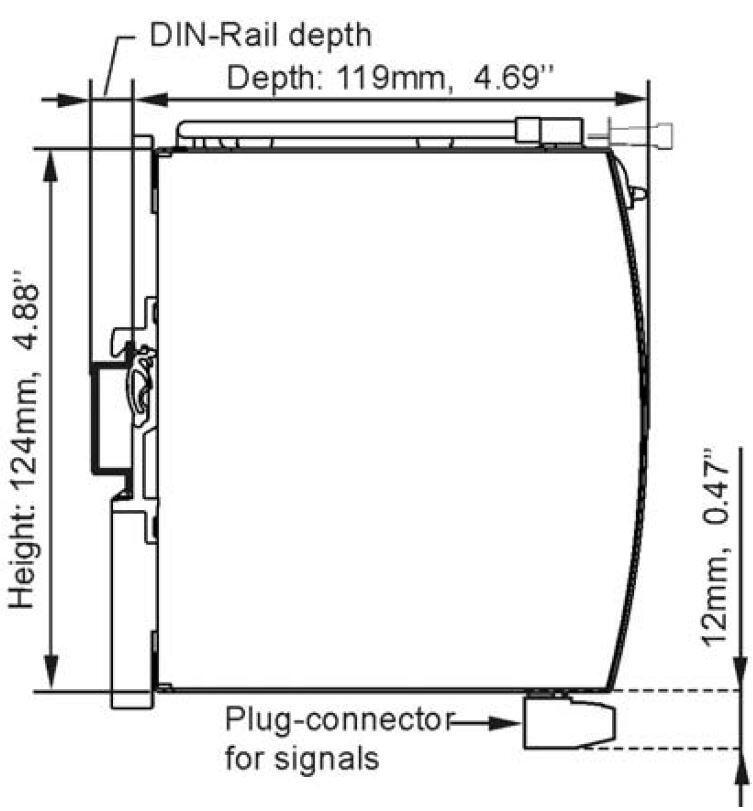

Mitat |
|
| Leveys | 123 mm |
| Korkeus | 124 mm |
| Syvyys | 119 mm |
| Paino | 2,85 kg |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Hyväksynnät | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Kotelon materiaali | Alumiini |
| Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella. Min. pulssiaika 250 ms |
| IP-luokka | IP20 |
| Latausaika | Noin 3 h |
| Latausvirta, tyypillinen | 1,5 A |

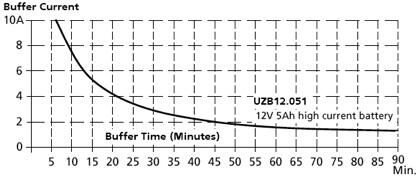

| Valittavat puskurointiajat | 10 s, 30 s, 1 min, 3 min, 10 min, jatkuva |
| Sallitut akkukoot | 5 Ah |
Tuotekuvaus
UBC10.241 DC-UPS koostuu ohjausyksiköstä ja yhdestä integroidusta 5 Ah 12 V akusta. Syöttöjännitteen katkettua akku syöttää automaattisesti kuormaa. Pulsin DC-UPS tarvitsee vain yhden 12 V akun, mikä säästää tilaa ja kustannuksia. Akku on myös vaihdettavissa. Ohjausyksikkö nostaa akun 12 V DC jännitteen 24 V DC:iin. Puskurointiaika voidaan rajoittaa akun säästämiseksi. Latausjännite säätyy lämpötilan mukaan. Ohjausyksikössä on LED-diagnostiikka sekä relelähdöt akun ja ohjausyksikön tilasta. UBC10.241-mallissa on GL- ja ABS-laivaluokitukset.
UBC10.241-N1 malli toimitetaan ilman akkua, akuksi sopii esim. Yuasan NHP5-12.
