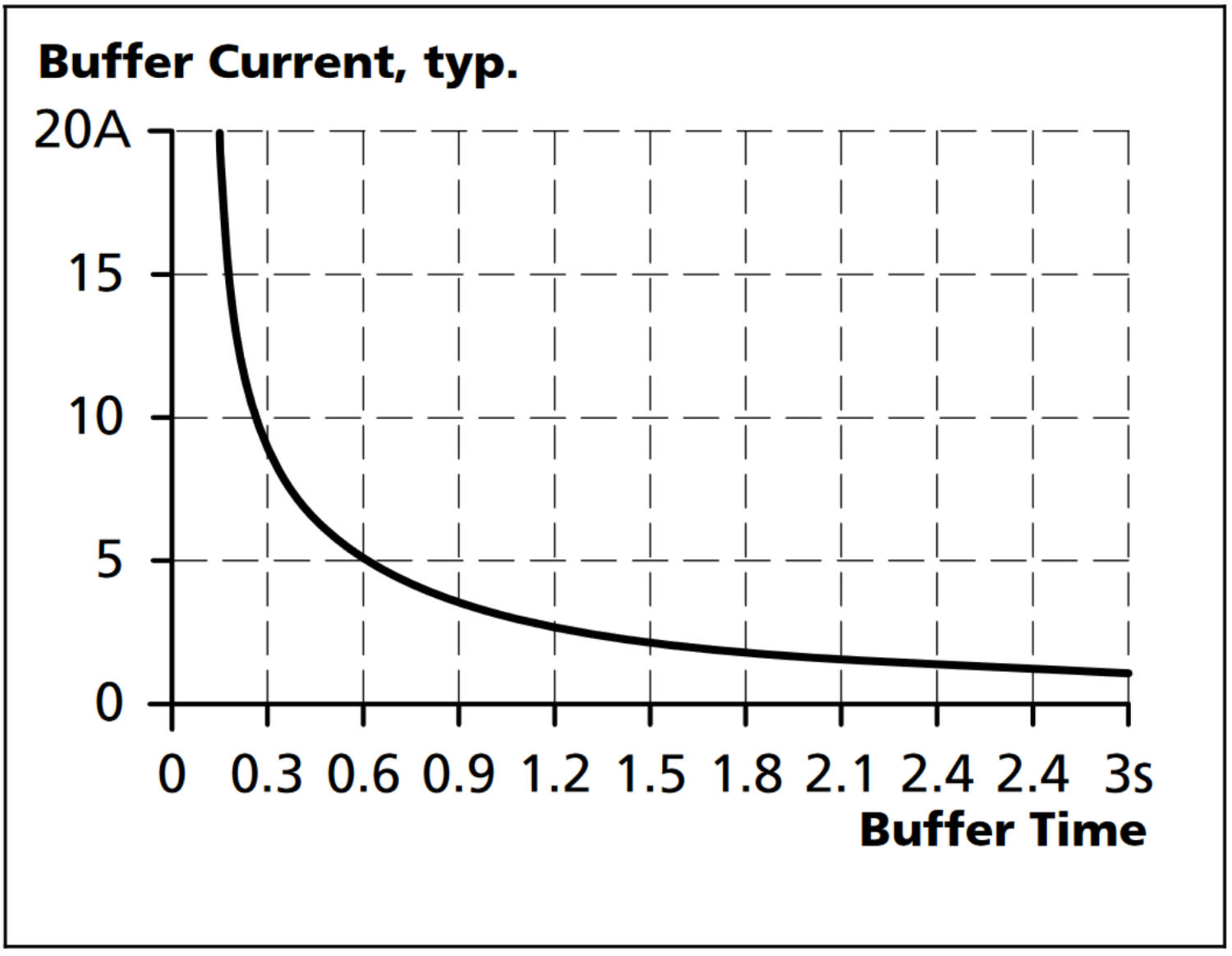

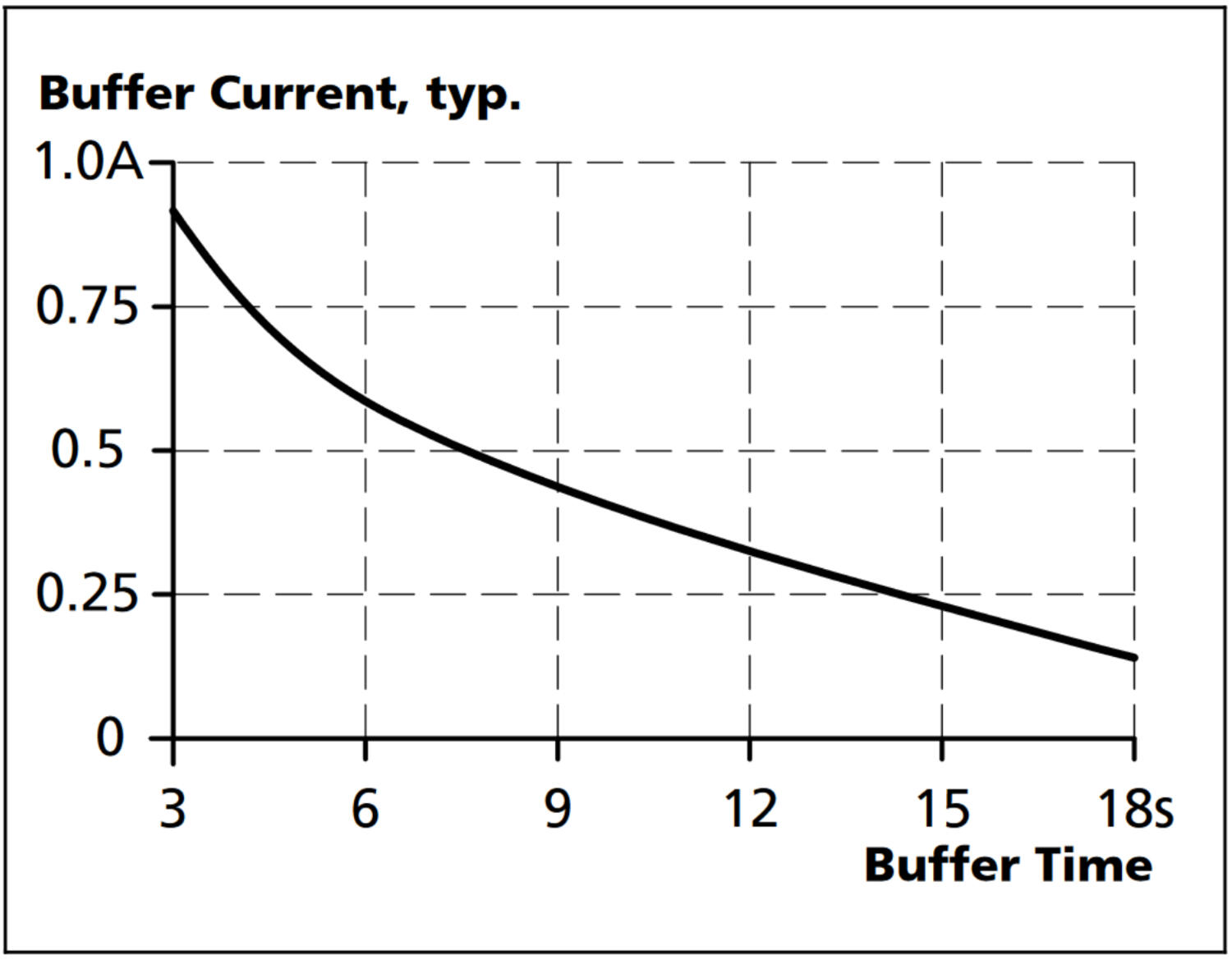

Puskuriyksikkö kytketään 48 V DC teholähteen rinnalle jolloin kondensaattorit latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 45 V kytkeytyy puskuritoiminta päälle. Puskuriyksiköstä saadaan 20 A / 45 V DC 100 ms. Jos virran tarve on pienempi niin myös aika pitenee. Puskuriyksiköitä voidaan kytkeä rinnakkain kapasiteetin kasvattamiseksi. Puskuriyksikössä on kaksi tilalähtöä joista Ready kertoo että puskurikondensaattorit ovat täynnä. Active lähtö vaihtaa tilaa kun kondensaattorit purkautuvat. Lisäksi puskuriyksikössä on Inhibit-tulo laitteen poiskytkemiseksi.
Status LED näyttää puskuriyksikön lataus-, valmius-, purku- ja off-tilat. Puskuriyksikkö on pitkäikäinen ja toimii laajalla lämpötila-alueella eikä tarvitse huoltoa kuten akut. Se soveltuu kaikkiin 48 V DC sovelluksiin puskuroimaan lyhyitä jännitekatkoksia tai isoja virtahuippuja esimerkiksi moottorisovelluksissa. Vnom – 1 V toimintatapa valitaan silloin kun esimerkiksi kaapeleiden häviöiden takia on valittu korkeampi jännite kuin 48 V DC. Puskurointi aktivoituu kun jännite laskee voltin nopeammin kuin 1,1 V/s . Jos jännite laskee hitaammin niin puskurointi alkaa toimia 45 V:ssa.
Sisääntulo |
|
---|---|
Syöttöjännite teholähteeltä | 48 V DC |
Syöttövirta latauksen aikana | 0,5 A |
Syöttövirran tyyppi | Puskurimoduuli |
Ulostulo |
|
Max. ulostulovirta puskurointitilassa | 20 A |
Ulostulovirta 48 V DC | 20 A |
Lähtöjännite normaalitilassa | 48 V DC |
Lähtöjännite puskurointitilassa | 45 V DC |
Max. ulostulovirta normaalitilassa | 20 A |
Max. Ripple | 600 mV pp |
Min. lämpötila ilman tehonlaskua | -25 °C |
Max. lämpötila ilman tehonlaskua | 70 °C |
Hyötysuhde/elinikä/MTBF |
|
Hyötysuhde | 99 % |
Elinikä | 161 000 h @ 40 °C, stand-by mode |
MTBF (IEC 61709) | 2 348 000 h @ 40 °C, stand-by mode |
Mitat |
|
---|---|
Leveys | 64 mm |
Korkeus | 124 mm |
Syvyys | 102 mm |
Paino | 0,74 kg |
Liittimet |
|
Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
Hyväksynnät | CB, CE, CSA, CSA US, UL |
Kotelon materiaali | Alumiini |
Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella |
IP-luokka | IP20 |
Latausaika | Typ. 21 s |
Latausvirta, tyypillinen | 0,5 A |
Puskuroinnin jänniteraja puskuriyksiköllä | 45 V DC |
Puskuriyksikkö kytketään 48 V DC teholähteen rinnalle jolloin kondensaattorit latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 45 V kytkeytyy puskuritoiminta päälle. Puskuriyksiköstä saadaan 20 A / 45 V DC 100 ms. Jos virran tarve on pienempi niin myös aika pitenee. Puskuriyksiköitä voidaan kytkeä rinnakkain kapasiteetin kasvattamiseksi. Puskuriyksikössä on kaksi tilalähtöä joista Ready kertoo että puskurikondensaattorit ovat täynnä. Active lähtö vaihtaa tilaa kun kondensaattorit purkautuvat. Lisäksi puskuriyksikössä on Inhibit-tulo laitteen poiskytkemiseksi.
Status LED näyttää puskuriyksikön lataus-, valmius-, purku- ja off-tilat. Puskuriyksikkö on pitkäikäinen ja toimii laajalla lämpötila-alueella eikä tarvitse huoltoa kuten akut. Se soveltuu kaikkiin 48 V DC sovelluksiin puskuroimaan lyhyitä jännitekatkoksia tai isoja virtahuippuja esimerkiksi moottorisovelluksissa. Vnom – 1 V toimintatapa valitaan silloin kun esimerkiksi kaapeleiden häviöiden takia on valittu korkeampi jännite kuin 48 V DC. Puskurointi aktivoituu kun jännite laskee voltin nopeammin kuin 1,1 V/s . Jos jännite laskee hitaammin niin puskurointi alkaa toimia 45 V:ssa.
