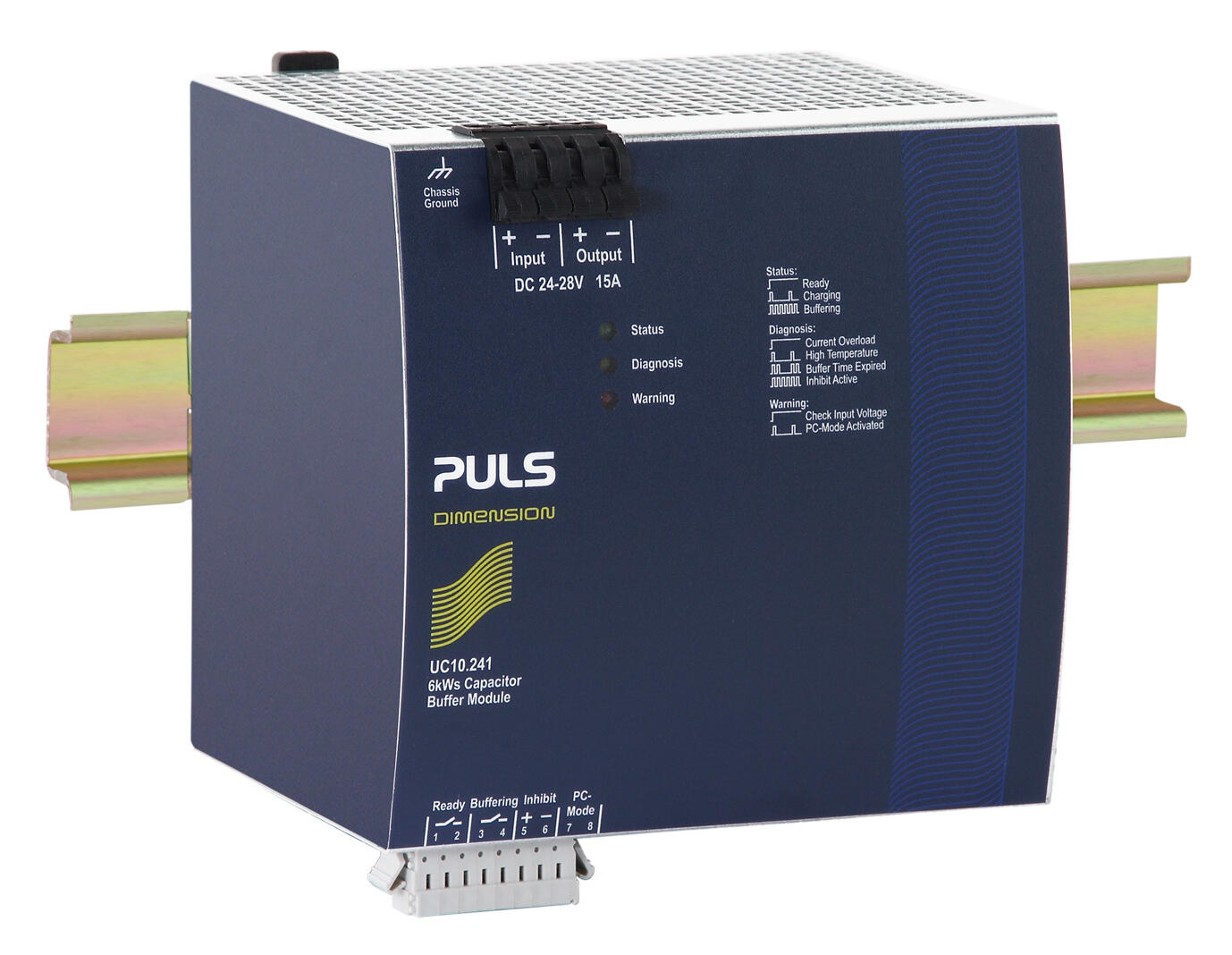

Dimension DC-UPS 24 V DC, 15 A
Ultrakondensaattoreilla - EDLC, UC10.241/242
Pulsin UC10-sarjan puskuriyksiköt on toteutettu ultrakondensaattoreilla (EDLC - Electrochemical Double Layer Capasitors). Ne kytketään 24 V DC teholähteen rinnalle, jolloin kondensaattorint latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 22,5 V, kytkeytyy puskuritoiminta päälle. UC10.241-mallista saadaan 1 A 200 s ja 15 A 9 s ajan. Suuremmassa UC10.242-mallissa puskurointiajat ovat kaksinkertaiset. "Ready"-lähtö kertoo, että puskurikondensaattorit ovat täysin latautuneet ja "Buffering" puskuroinnin olevan käynnissä. "Inhibit"-tulolla puskurointi voidaan keskeyttää ja "PC-Mode"-tilassa lähtöön tulee tietokoneen uudelleenkäynnistystä varten vähintään 5 s katko, kun syöttöjännite on ollut pois päältä yli sekunnin.
Puskuriyksiköstä löytyy myös status-, diagnoosi- ja varoitus-LEDit. Puskurointitilassa lähtöjännite on noin 22,2 V DC
riippuen jonkin verran kuormituksesta. Etuna akkupohjaisiin ratkaisuihin verrattuna Pulsin UC10-sarjan puskuriyksiköt ovat täysin huoltovapaita ja ne toimivat erittäin laajalla -40°C...+60°C lämpötila-alueella.
Puskurointiajat

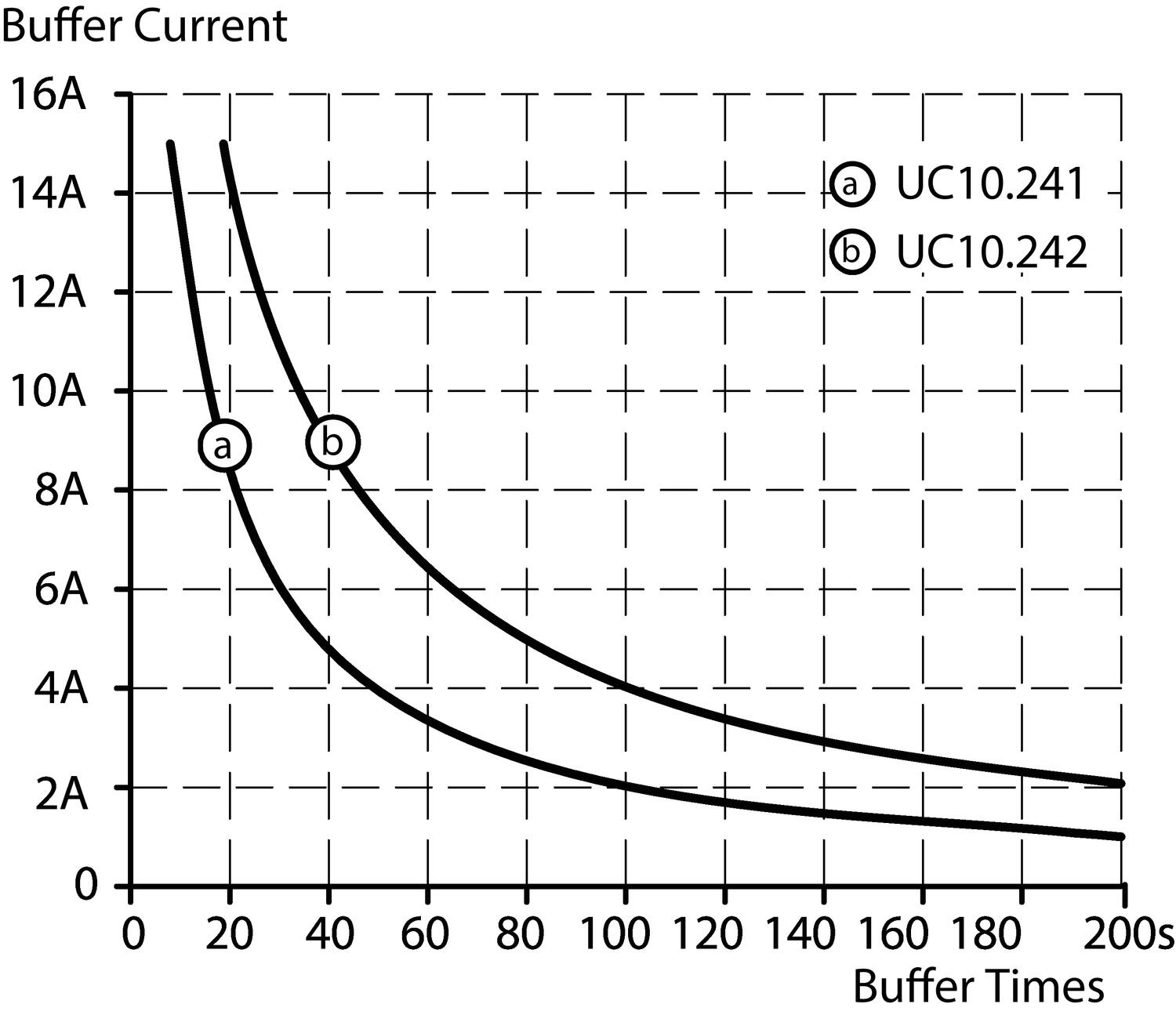

Puskurointiajat |
A=UC10.241- 6kWs B=UC10.242 -12 kWs |
Kuorma | UC10.241 - 6kWs | UC10.242 - 12 kWs |
0,5 A | 340 s | 680 s |
1 A | 200 s | 400 s |
3 A | 68 s | 136 s |
5 A | 39 s | 78 s |
7 A | 26 s | 53 s |
10 A | 16,5 s | 33 s |
15 A | 9 s | 18 s |
Kytkentä
A= 24 V DC syöttöjännite |
B= Lähtöliittimet kuormalle |
C=Ready- ja Buffering-releet, Inhibit (esto) ja PC-Mode |
D=Status LED: valmis, lataa ja puskuroi |
E=Diagnostiikka LED: auttaa vianhaussa, varoittaa korkeasta lämpötilasta, ylivirrasta, puskurointiajan ylitys, Inhibit- funktio aktiviivinen |
F= Varoitus LED: varoittaa alhaisesta syöttöjännitteestä (alle 23 V DC) ja PC-Moden aktivoinnista |
G= Maadoitusliitin ( M4 ) |

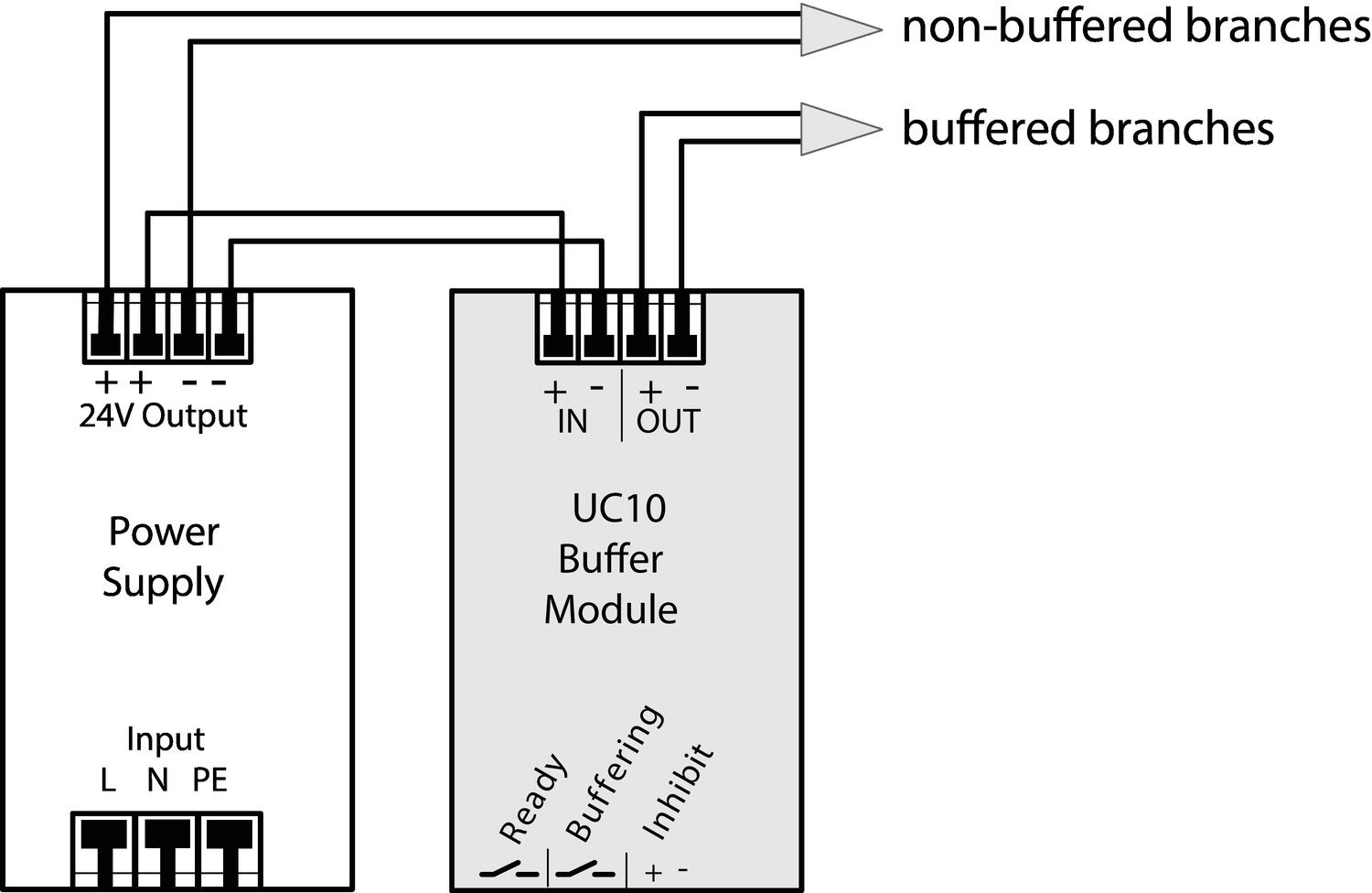

Kytkentä teholähteen ja puskuriyksikön välillä. |

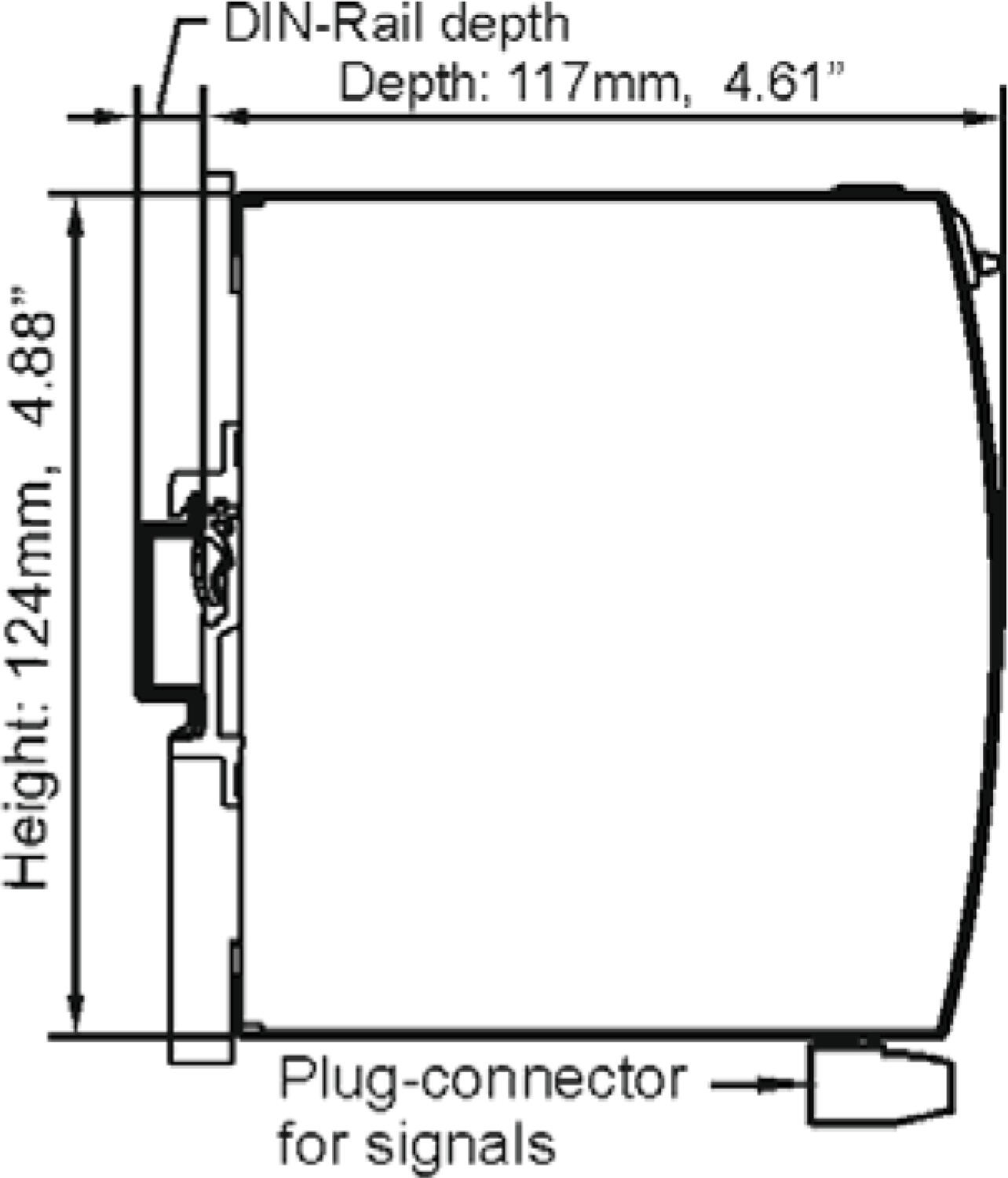

Mitat
UC10.241 6kWs | UC10.242 12kWs |
PC-mode
PC-Mode aktivoidaan kytkemällä yhteen navat 7 ja 8.
PC-Mode: Esimerkki A
Kun syöttöjännitekatkos kestää yli sekunnin, mutta ultrakondensaattorit eivät purkaudu täysin,
tulee lähtöön 70 s kuluttua 5 s katkos, mikä varmistaa PC:lle hyvän Restart-signaalin.
PC-Mode: Esimerkki B
Kun syöttöjännittekatkos kestää niin kauan, että ultrakondensaattorit tyhjentyvät täysin,
kytkeytyy lähtöjännite päälle aikaisintaan 5 s kuluttua syöttöjännitteen palautumisesta.
- Leveys 126 ja 198 mm
- Laaja käyttälämpötila-alue -40°C...+60°C
- Puskurointiaika 9 / 18 s @ 15 A
- Huoltovapaa
- PC-mode
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite teholähteeltä | 24 V DC |
| Kytkentäjännite | 22,8 V DC |
| Syöttövirta latauksen aikana | 1,3 A |
| Syöttövirran tyyppi | Puskurimoduuli |
Ulostulo |
|
| Max. ulostulovirta puskurointitilassa | 15 A |
| Ulostulovirta 24 V DC | 15 A |
| Lähtöjännite normaalitilassa | 24 V DC |
| Lähtöjännite puskurointitilassa | 22,45 V DC |
| Max. ulostulovirta normaalitilassa | 15 A |
| Max. Ripple | 30 mV pp |
| Min. lämpötila ilman tehonlaskua | -40 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 97,8 % |
| Elinikä | 96 000 h @ 15 A, 40 °C, 75% |
*Invisible Heading* |
|
|---|---|
| MTBF (IEC 61709) | 854 000 h @ 15 A, 40 °C |
Mitat |
|
| Leveys | 126 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 1,15 kg |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Hyväksynnät | CB, CE, CSA, CSA US, EX, IECEx, UL |
| Kotelon materiaali | Alumiini |
| Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella. Min. pulssiaika 250 ms |
| IP-luokka | IP20 |
| Latausaika | Typ. 16 min |
| Latausvirta, tyypillinen | 1,1 A |
| Puskuroinnin jänniteraja puskuriyksiköllä | 22,45 V DC |
Tuotekuvaus
Pulsin UC10-sarjan puskuriyksiköt on toteutettu ultrakondensaattoreilla (EDLC - Electrochemical Double Layer Capasitors). Ne kytketään 24 V DC teholähteen rinnalle, jolloin kondensaattorint latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 22,5 V, kytkeytyy puskuritoiminta päälle. UC10.241-mallista saadaan 1 A 200 s ja 15 A 9 s ajan. Suuremmassa UC10.242-mallissa puskurointiajat ovat kaksinkertaiset. "Ready"-lähtö kertoo, että puskurikondensaattorit ovat täysin latautuneet ja "Buffering" puskuroinnin olevan käynnissä. "Inhibit"-tulolla puskurointi voidaan keskeyttää ja "PC-Mode"-tilassa lähtöön tulee tietokoneen uudelleenkäynnistystä varten vähintään 5 s katko, kun syöttöjännite on ollut pois päältä yli sekunnin.
Puskuriyksiköstä löytyy myös status-, diagnoosi- ja varoitus-LEDit. Puskurointitilassa lähtöjännite on noin 22,2 V DC
riippuen jonkin verran kuormituksesta. Etuna akkupohjaisiin ratkaisuihin verrattuna Pulsin UC10-sarjan puskuriyksiköt ovat täysin huoltovapaita ja ne toimivat erittäin laajalla -40°C...+60°C lämpötila-alueella.
Puskurointiajat
Puskurointiajat |
A=UC10.241- 6kWs B=UC10.242 -12 kWs |
Kuorma | UC10.241 - 6kWs | UC10.242 - 12 kWs |
0,5 A | 340 s | 680 s |
1 A | 200 s | 400 s |
3 A | 68 s | 136 s |
5 A | 39 s | 78 s |
7 A | 26 s | 53 s |
10 A | 16,5 s | 33 s |
15 A | 9 s | 18 s |
Kytkentä
A= 24 V DC syöttöjännite |
B= Lähtöliittimet kuormalle |
C=Ready- ja Buffering-releet, Inhibit (esto) ja PC-Mode |
D=Status LED: valmis, lataa ja puskuroi |
E=Diagnostiikka LED: auttaa vianhaussa, varoittaa korkeasta lämpötilasta, ylivirrasta, puskurointiajan ylitys, Inhibit- funktio aktiviivinen |
F= Varoitus LED: varoittaa alhaisesta syöttöjännitteestä (alle 23 V DC) ja PC-Moden aktivoinnista |
G= Maadoitusliitin ( M4 ) |
Kytkentä teholähteen ja puskuriyksikön välillä. |
Mitat

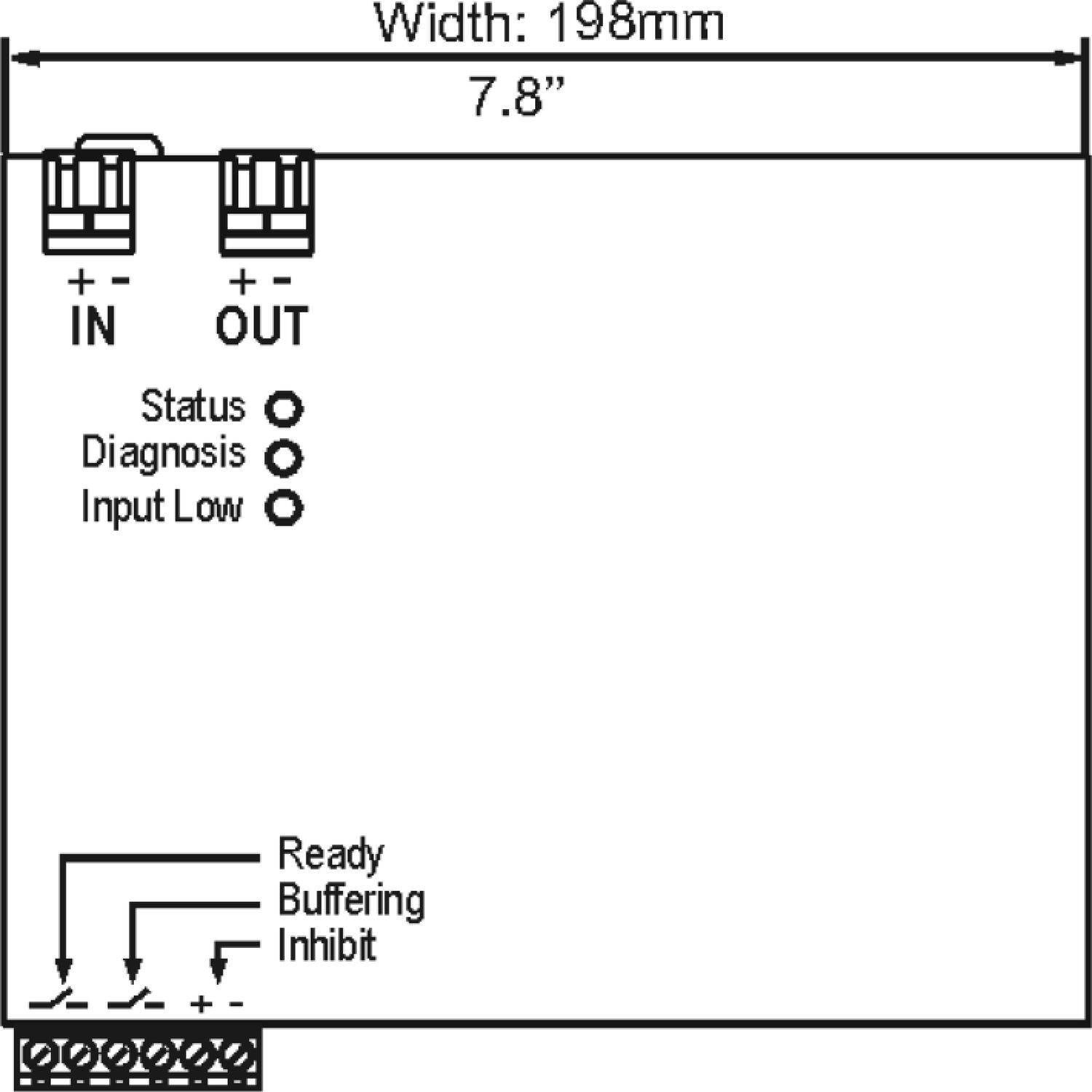

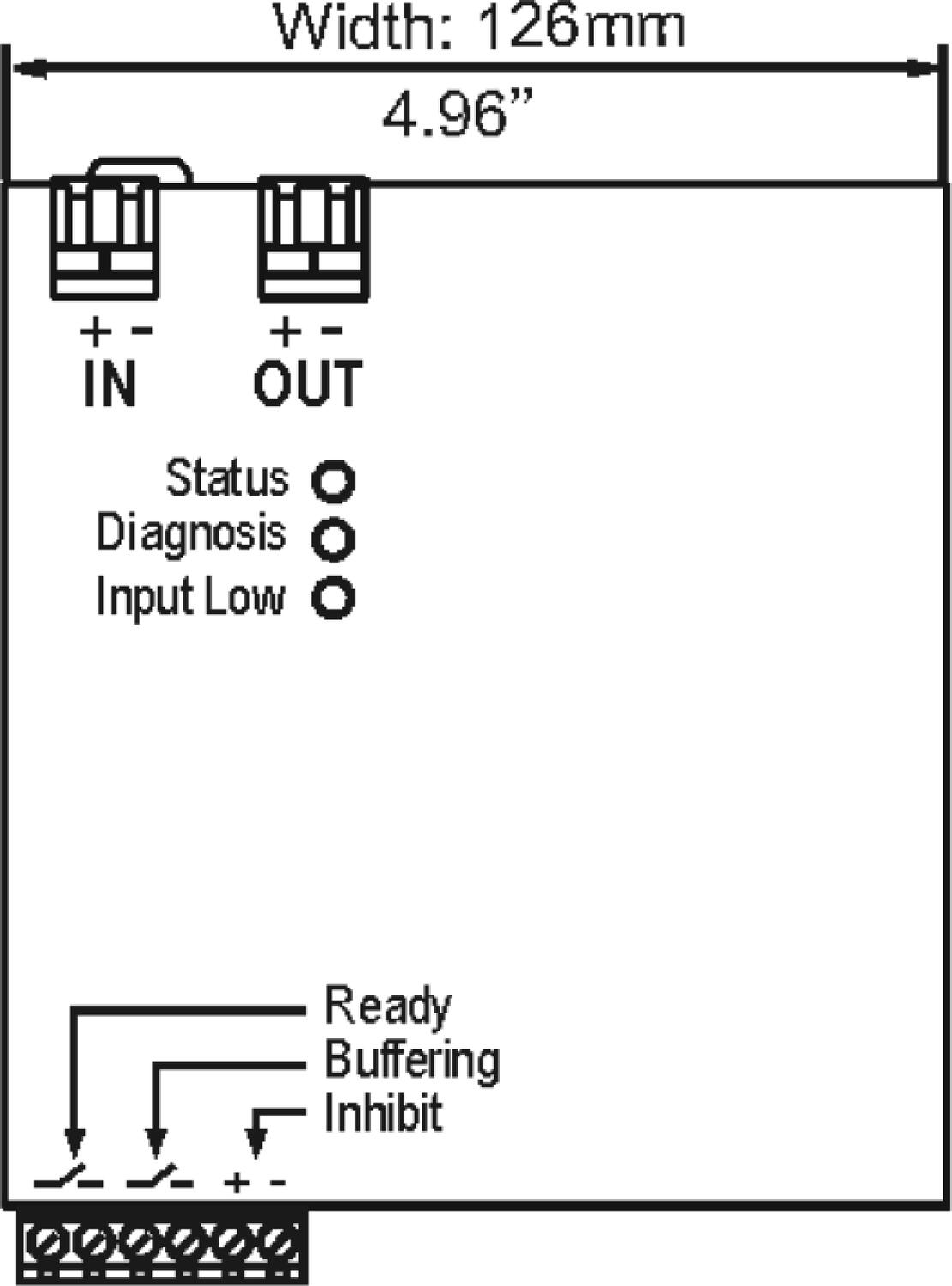

UC10.241 6kWs | UC10.242 12kWs |
PC-mode
PC-Mode aktivoidaan kytkemällä yhteen navat 7 ja 8.
PC-Mode: Esimerkki A
Kun syöttöjännitekatkos kestää yli sekunnin, mutta ultrakondensaattorit eivät purkaudu täysin,
tulee lähtöön 70 s kuluttua 5 s katkos, mikä varmistaa PC:lle hyvän Restart-signaalin.
PC-Mode: Esimerkki B
Kun syöttöjännittekatkos kestää niin kauan, että ultrakondensaattorit tyhjentyvät täysin,
kytkeytyy lähtöjännite päälle aikaisintaan 5 s kuluttua syöttöjännitteen palautumisesta.
