PULS
Dimension DC-UPS 24 V DC, 20 A
Ulkoisella 3,9-150 Ah akulla, UB20.241
Dimension UB20.241 DC-UPSia käytetään teholähteen ja akkujen kanssa sähkökatkojen ja jännitevaihteluiden estämiseksi.

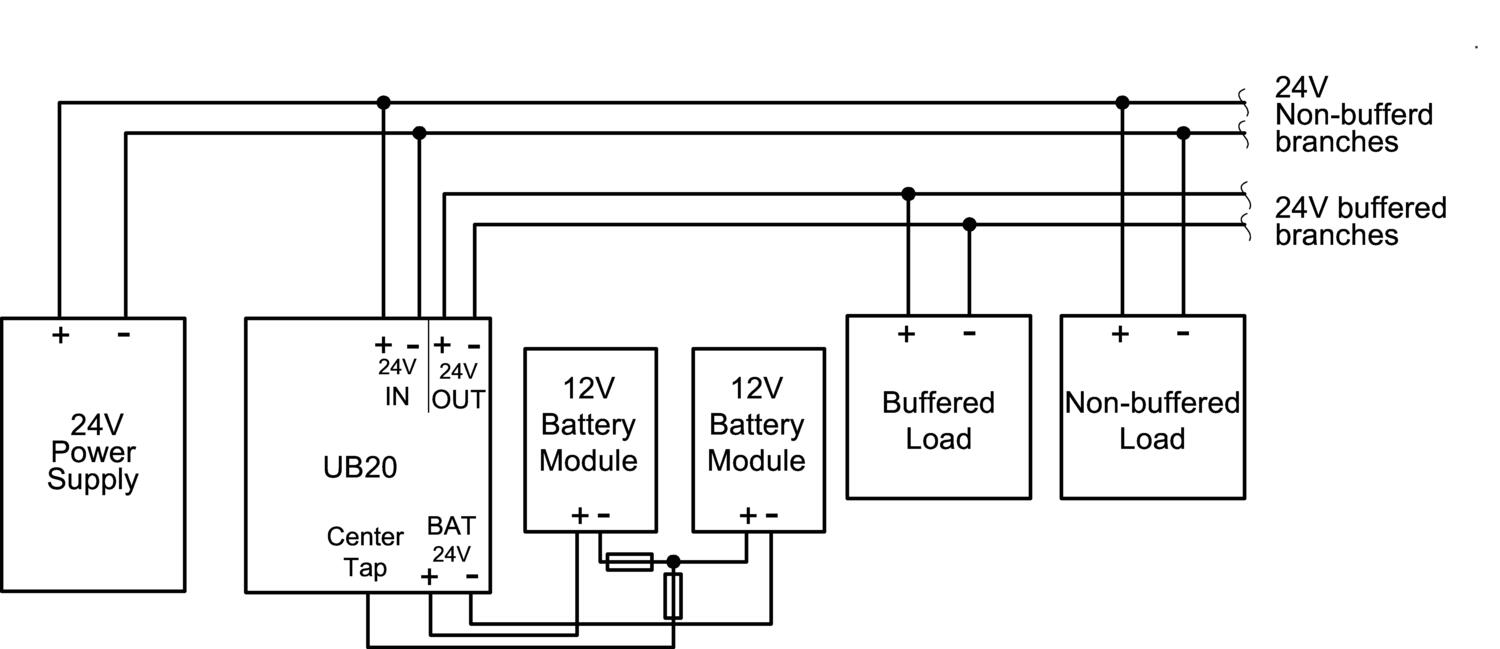

UB20-sarjan uniikki ominaisuus on vakiojännite puskurointitilassa, joka ei muutu, vaikka akkujen jännite laskee. Puskurointijännite voidaan asetella neljään eri arvoon (22,5 V, 24 V, 25 V ja 26 V), UB20:n syöttöjännite tulee olla vähintään 1 V korkeampi kuin puskurointijännite. Toinen erikoisominaisuus on kaksi erillistä laturia kahdelle 12 V akulle sarjassa. Tämä ominaisuus tekee akkujen sovittamisen tarpeettomaksi ja mahdollistaa täsmällisen akujen lataamisen, testauksen ja akun kapasiteetin optimaalisen käytön akun käyttöiän pidentämiseksi.
UB20 sisältää useita akun diagnostiikkatoimintoja, jotka takaavat koko järjestelmän luotettavan toiminnan. Lisäksi lämpötilaohjattu lataus pidentää akkujen käyttöikää. Se sisältää myös puskurointiajan rajoituksen sekä ready, puskurointi ja vaihda akku kontaktit. Lisäksi UB20 on varustettu inhibit tulolla, joka estää puskuroinnin.

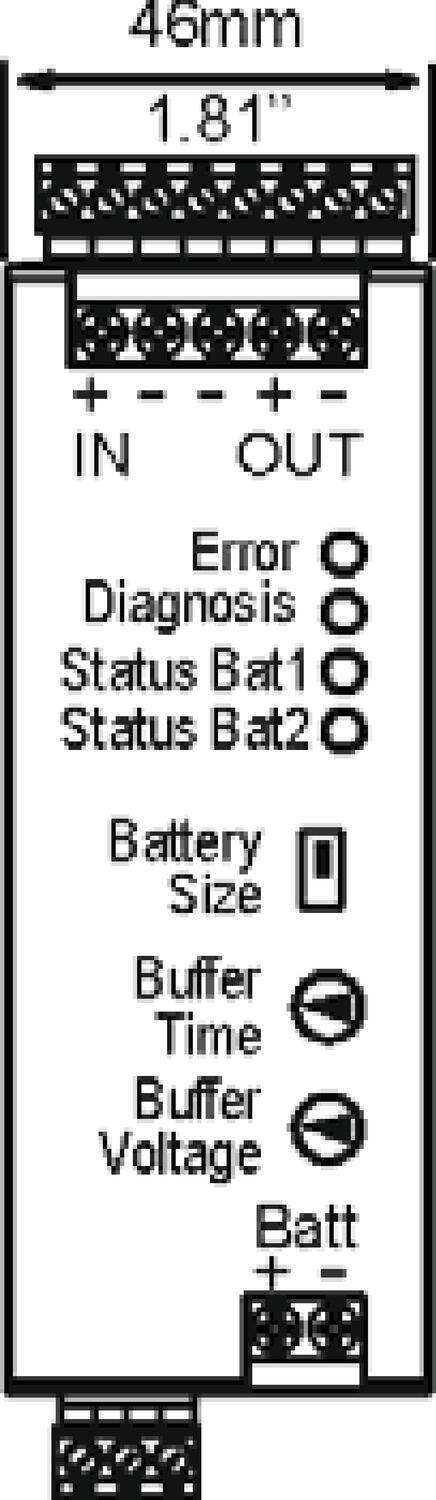

- Leveys 46 mm
- Hyötysuhde 99 %
- 50 % tehoreservi 4 s
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite teholähteeltä | 24 V DC |
| Syöttöjännite akulta | 24 V DC |
| Kytkentäjännite | 22,8 V DC |
| Syöttövirta latauksen aikana | 3,4 A |
| Syöttövirran tyyppi | DC-UPS |
Ulostulo |
|
| Ulostulovirta 24 V DC | 20 A |
| Tehonlasku +60 °C...+70 °C | 12 W/°C |
| Ulostulojännite puskurointitilassa | 22,5 |
| Lähtöjännite normaalitilassa | 24 V DC |
| Max. ulostulovirta puskurointitilassa | 20 A (30 A @ 4 s) |
| Max. ulostulovirta normaalitilassa | 25 A |
| Max. Ripple | 120 mV pp |
| Min. lämpötila ilman tehonlaskua | -40 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 99 % |
| Elinikä | 122 000 h @ 20 A, 40 °C |
*Invisible Heading* |
|
|---|---|
| MTBF (IEC 61709) | 649 000 h @ 20 A, 40 °C |

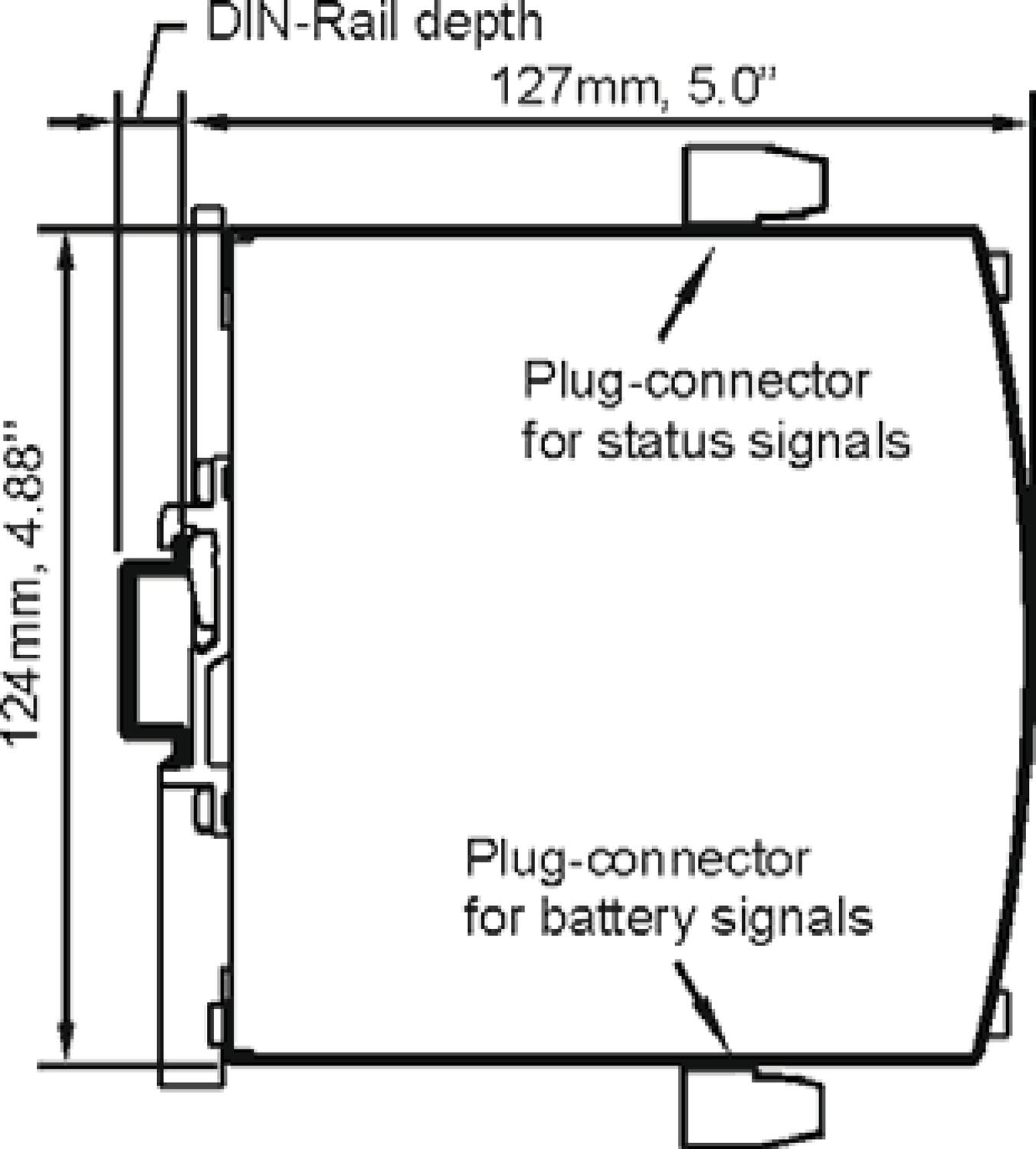

Mitat |
|
| Leveys | 49 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,7 kg |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Hyväksynnät | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Kotelon materiaali | Alumiini |
| Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella. Min. pulssiaika 250 ms |
| IP-luokka | IP20 |
| Latausaika | Noin 4 h 40 min 7 Ah akulla, noin 4 h 12 Ah akulla |
| Latausvirta, tyypillinen | 3 A |

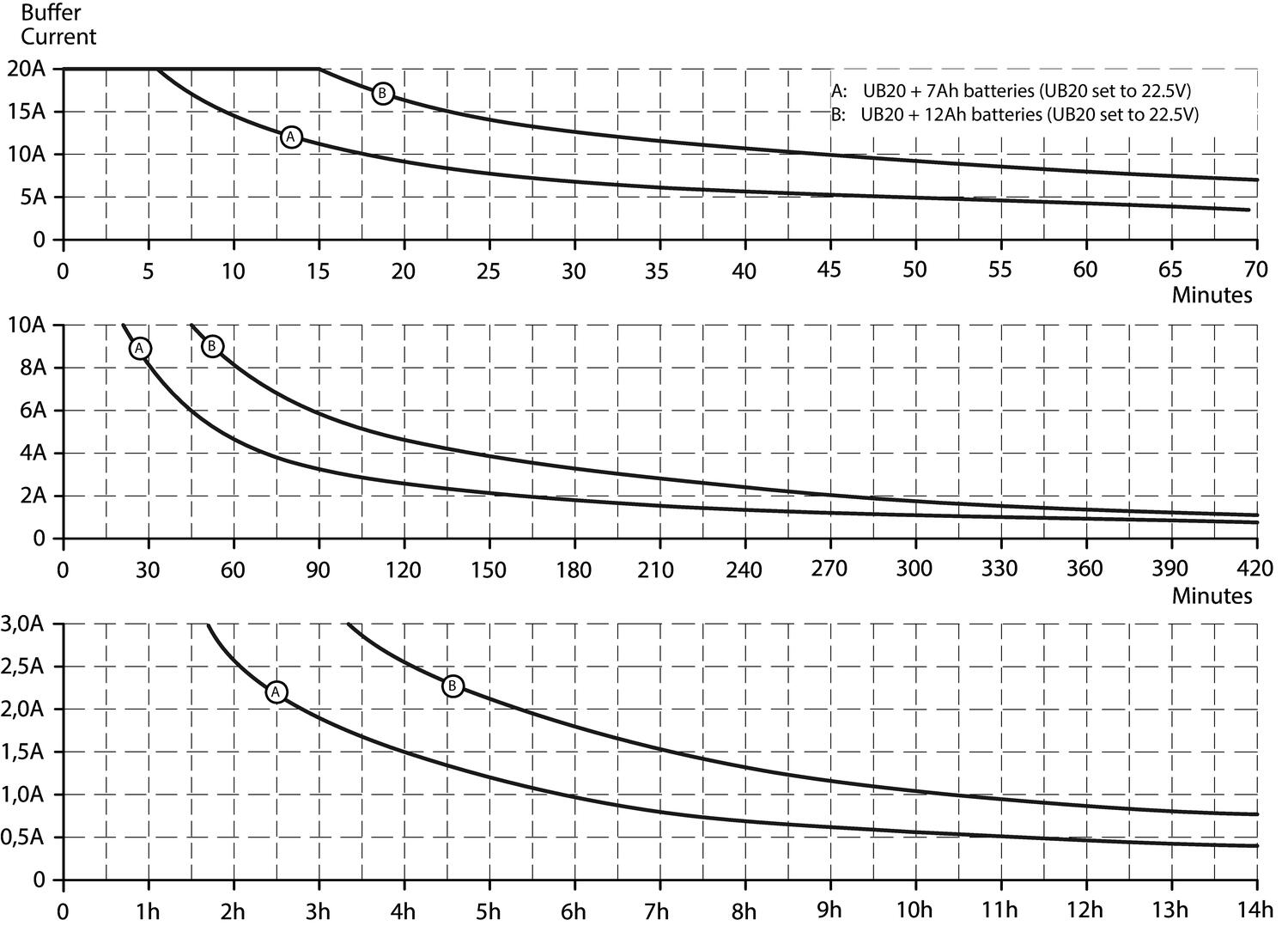

| Valittavat puskurointiajat | 10 s, 30 s, 1 min, 3 min, 10 min, jatkuva |
| Puskuroinnin jänniteraja akulla | 24 V DC |
| Sallitut akkukoot | 3,9-150 Ah |
Tuotekuvaus
Dimension UB20.241 DC-UPSia käytetään teholähteen ja akkujen kanssa sähkökatkojen ja jännitevaihteluiden estämiseksi.
UB20-sarjan uniikki ominaisuus on vakiojännite puskurointitilassa, joka ei muutu, vaikka akkujen jännite laskee. Puskurointijännite voidaan asetella neljään eri arvoon (22,5 V, 24 V, 25 V ja 26 V), UB20:n syöttöjännite tulee olla vähintään 1 V korkeampi kuin puskurointijännite. Toinen erikoisominaisuus on kaksi erillistä laturia kahdelle 12 V akulle sarjassa. Tämä ominaisuus tekee akkujen sovittamisen tarpeettomaksi ja mahdollistaa täsmällisen akujen lataamisen, testauksen ja akun kapasiteetin optimaalisen käytön akun käyttöiän pidentämiseksi.
UB20 sisältää useita akun diagnostiikkatoimintoja, jotka takaavat koko järjestelmän luotettavan toiminnan. Lisäksi lämpötilaohjattu lataus pidentää akkujen käyttöikää. Se sisältää myös puskurointiajan rajoituksen sekä ready, puskurointi ja vaihda akku kontaktit. Lisäksi UB20 on varustettu inhibit tulolla, joka estää puskuroinnin.
