PULS
Dimension puskuriyksikkö 24 V DC, 20 A
Elektrolyyttikondensaattoreilla, UF20.241

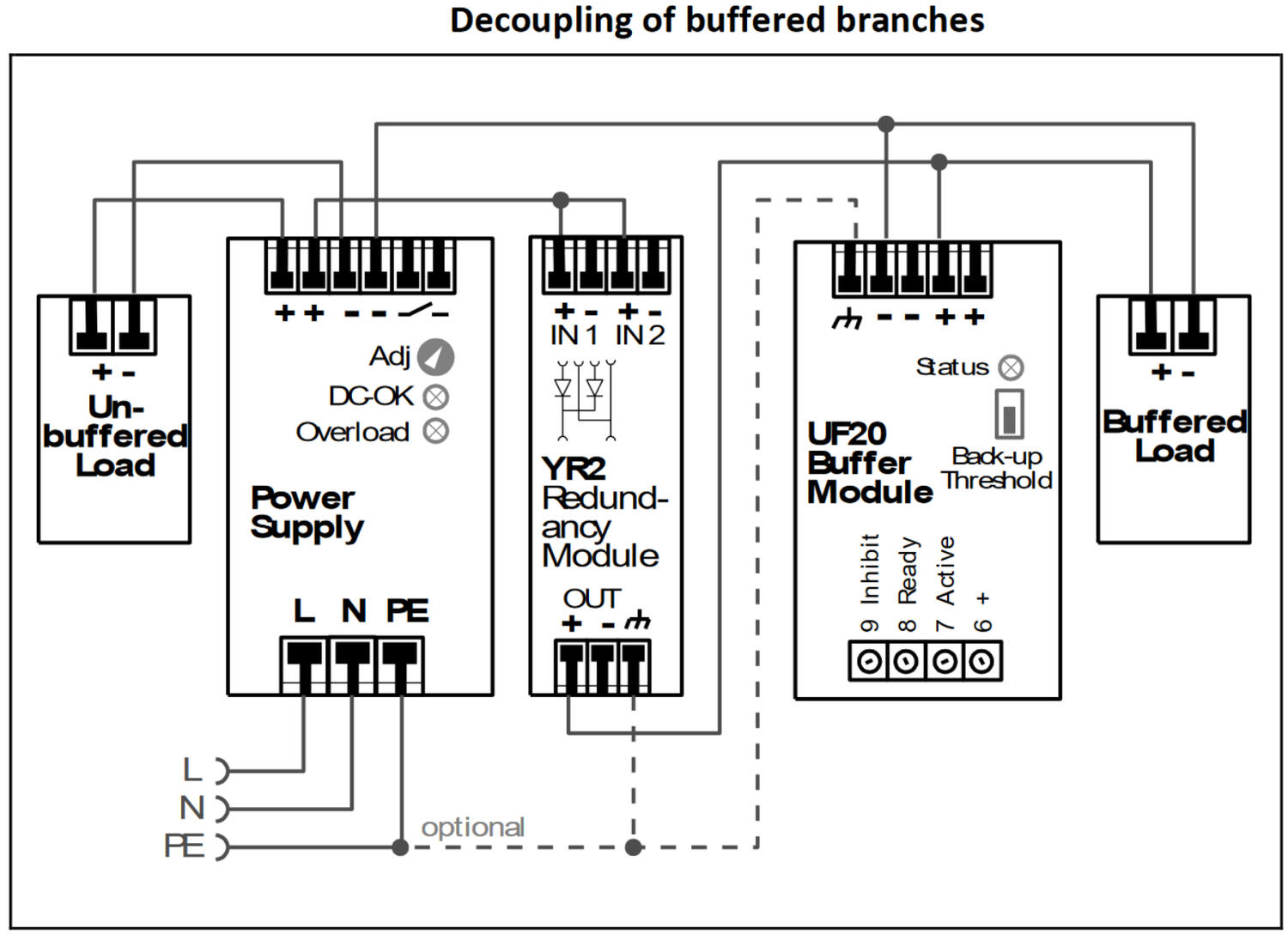

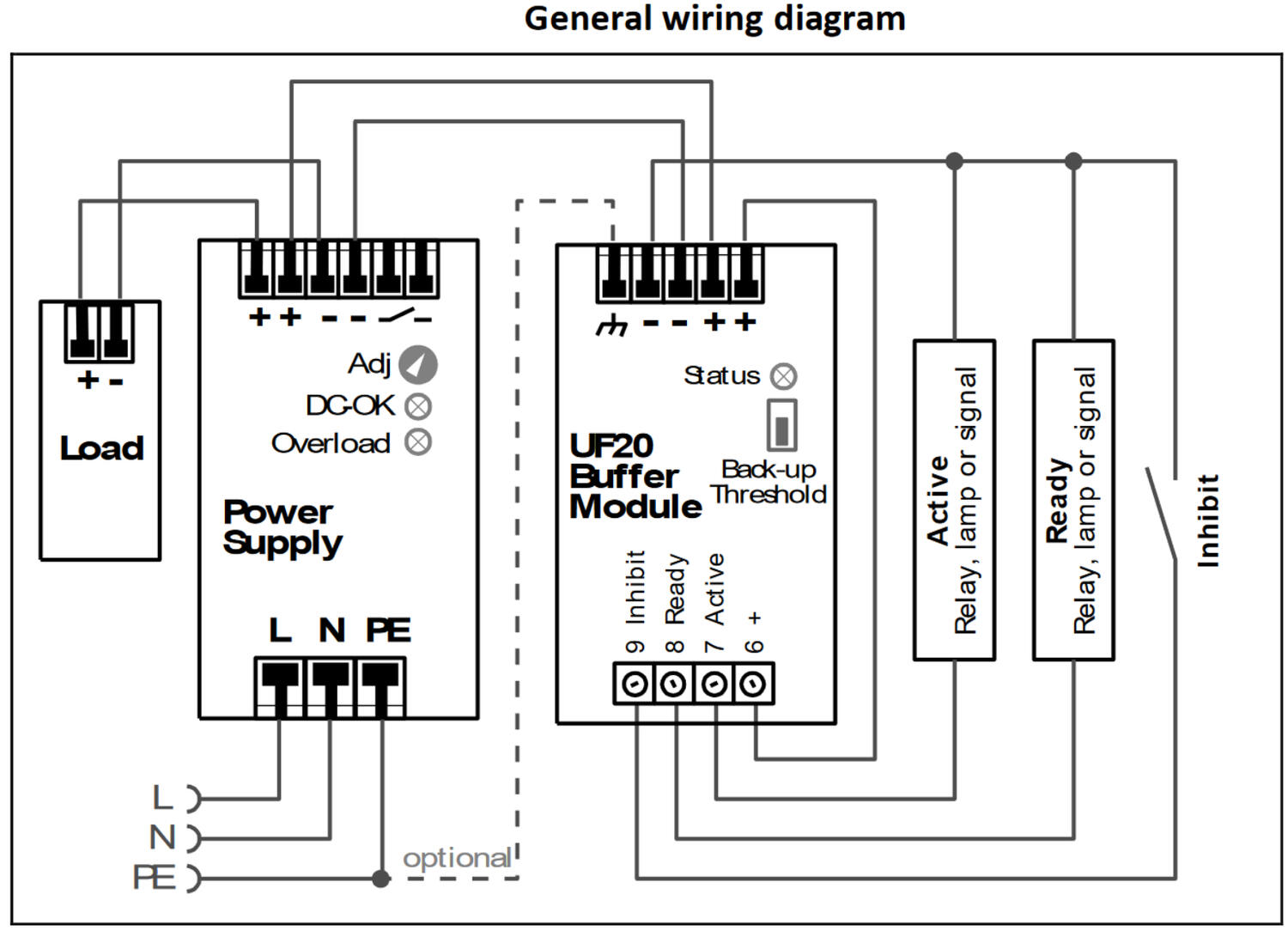

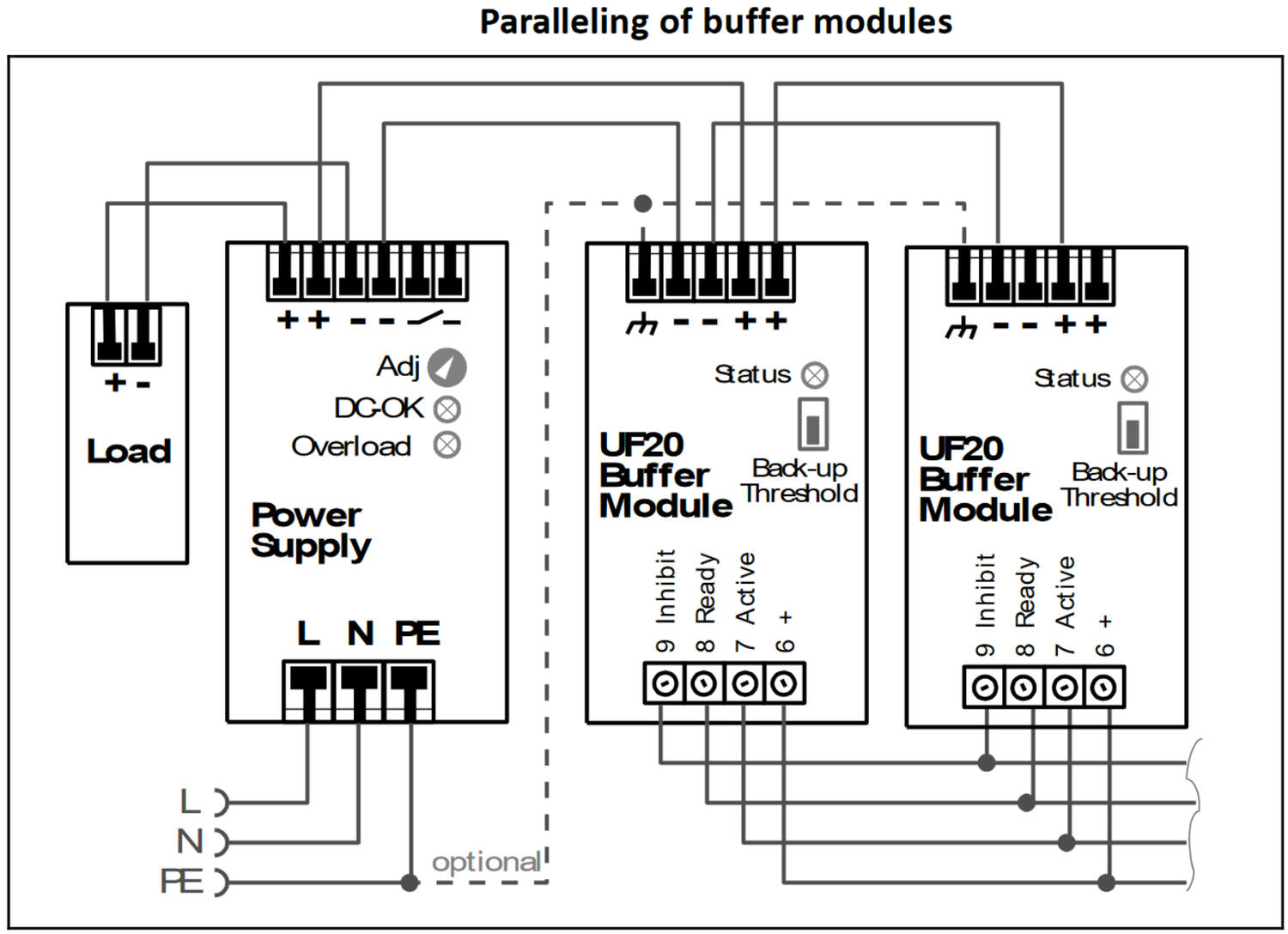

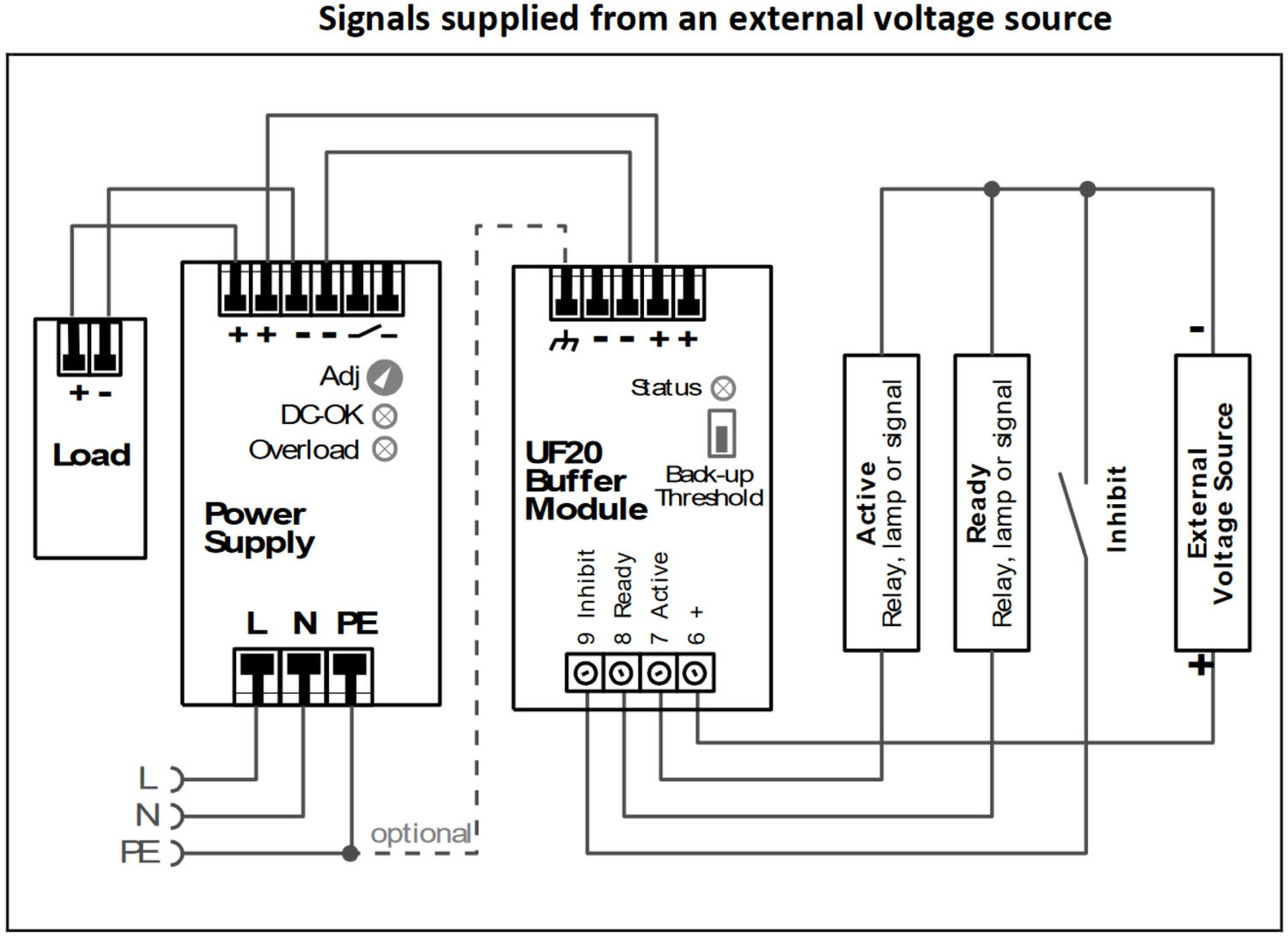

Puskuriyksikkö kytketään 24 V DC teholähteen rinnalle jolloin kondensaattorit latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 22,5 V kytkeytyy puskuritoiminta päälle. Puskuriyksiköstä saadaan 20 A / 24 V DC 200 ms. Jos virran tarve on pienempi niin myös aika pitenee. Esimerkiksi 1 A saadaan noin 4 s ajan. Puskuriyksiköitä voidaan kytkeä rinnakkain kapasiteetin kasvattamiseksi. Puskuriyksikössä on kaksi tilalähtöä joista Ready kertoo että puskurikondensaattorit ovat täynnä. Active lähtö vaihtaa tilaa kun kondensaattorit purkautuvat. Lisäksi puskuriyksikössä on Inhibit-tulo laitteen poiskytkemiseksi.
Status LED näyttää puskuriyksikön lataus-, valmius-, purku- ja off-tilat. Puskuriyksikkö on pitkäikäinen ja toimii laajalla lämpötila-alueella eikä tarvitse huoltoa kuten akut. Se soveltuu kaikkiin 24 V DC sovelluksiin puskuroimaan lyhyitä jännitekatkoksia tai isoja virtahuippuja esimerkiksi moottorisovelluksissa. Vnom – 1 V toimintatapa valitaan silloin kun esimerkiksi kaapeleiden häviöiden takia on valittu korkeampi jännite kuin 24 V DC. Puskurointi aktivoituu kun jännite laskee voltin nopeammin kuin 0,54 V/s . Jos jännite laskee hitaammin niin puskurointi alkaa toimia 22,5 V:ssa.
|
- Leveys 64 mm
- Puskuriyksikkö lyhyille virtakatkoksille tai kuormitushuipuille

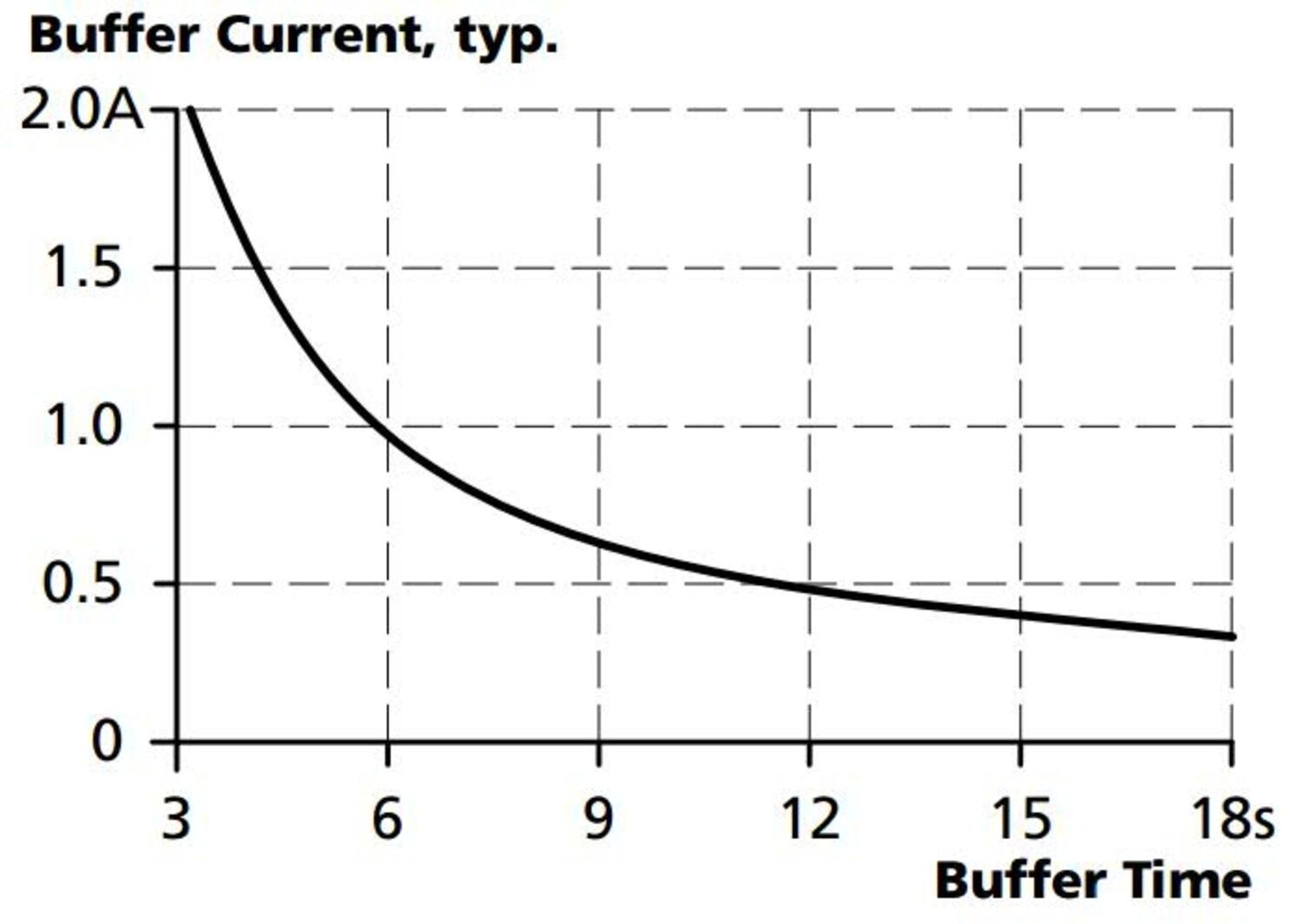

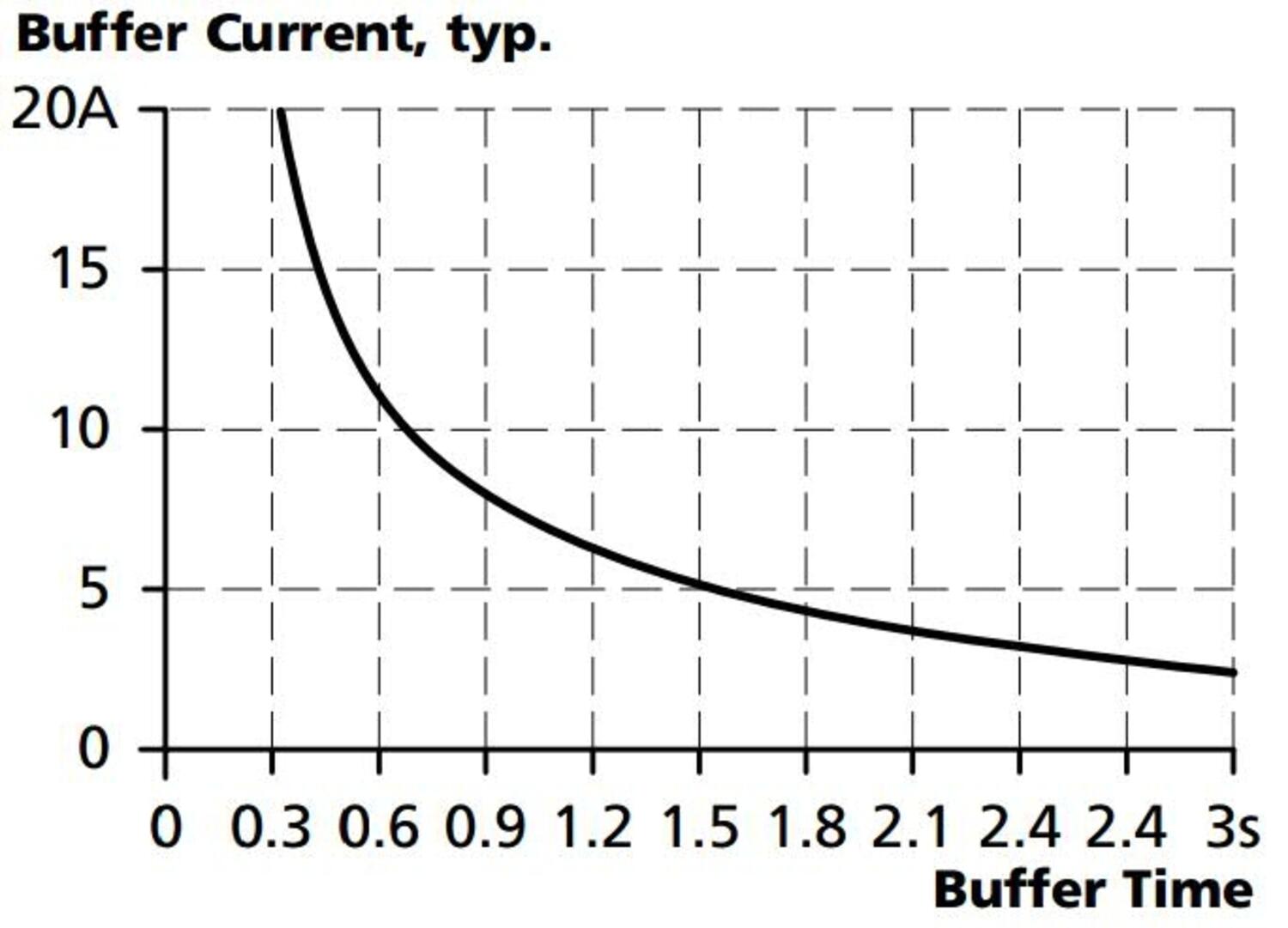

- Hold Up time 310 ms/20 A tai 6,5 s/1 A
- Huoltovapaa
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite teholähteeltä | 24 V DC |
| Syöttövirta latauksen aikana | 0,6 A |
| Syöttövirran tyyppi | Puskurimoduuli |
Ulostulo |
|
| Max. ulostulovirta puskurointitilassa | 20 A |
| Ulostulovirta 24 V DC | 20 A |
| Lähtöjännite normaalitilassa | 24 V DC |
| Lähtöjännite puskurointitilassa | 22,5 V DC |
| Max. ulostulovirta normaalitilassa | 20 A |
| Max. Ripple | 200 mV pp |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 70 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 99 % |
| Elinikä | 166 000 h @ 40 °C, stand-by mode |
| MTBF (IEC 61709) | 2 327 000 h @ 40 °C, stand-by mode |

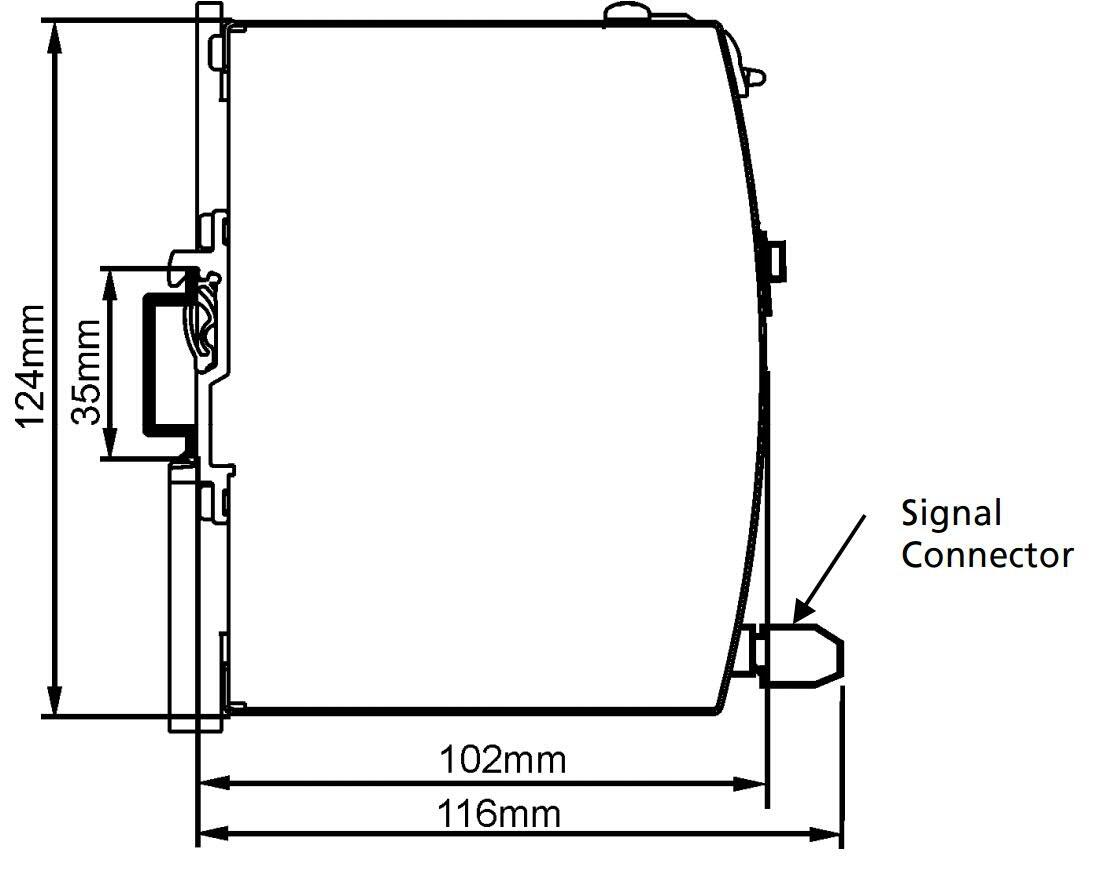

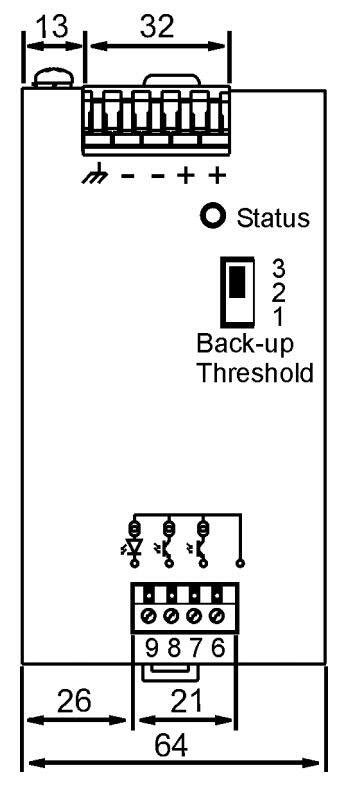

Mitat |
|
|---|---|
| Leveys | 64 mm |
| Korkeus | 124 mm |
| Syvyys | 102 mm |
| Paino | 0,74 kg |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Hyväksynnät | CB, CE, CSA, CSA US, UL |
| Kotelon materiaali | Alumiini |
| Inhibit-tulo (puskuroinnin esto) | Ulkoisella ohjauksella |
| IP-luokka | IP20 |
| Latausaika | Typ. 18 s |
| Latausvirta, tyypillinen | 0,6 A |
| Puskuroinnin jänniteraja puskuriyksiköllä | 22,5 V DC |
Tuotekuvaus
Puskuriyksikkö kytketään 24 V DC teholähteen rinnalle jolloin kondensaattorit latautuvat. Jos teholähteen syöttöjännite häviää ja lähtöjännite putoaa alle 22,5 V kytkeytyy puskuritoiminta päälle. Puskuriyksiköstä saadaan 20 A / 24 V DC 200 ms. Jos virran tarve on pienempi niin myös aika pitenee. Esimerkiksi 1 A saadaan noin 4 s ajan. Puskuriyksiköitä voidaan kytkeä rinnakkain kapasiteetin kasvattamiseksi. Puskuriyksikössä on kaksi tilalähtöä joista Ready kertoo että puskurikondensaattorit ovat täynnä. Active lähtö vaihtaa tilaa kun kondensaattorit purkautuvat. Lisäksi puskuriyksikössä on Inhibit-tulo laitteen poiskytkemiseksi.
Status LED näyttää puskuriyksikön lataus-, valmius-, purku- ja off-tilat. Puskuriyksikkö on pitkäikäinen ja toimii laajalla lämpötila-alueella eikä tarvitse huoltoa kuten akut. Se soveltuu kaikkiin 24 V DC sovelluksiin puskuroimaan lyhyitä jännitekatkoksia tai isoja virtahuippuja esimerkiksi moottorisovelluksissa. Vnom – 1 V toimintatapa valitaan silloin kun esimerkiksi kaapeleiden häviöiden takia on valittu korkeampi jännite kuin 24 V DC. Puskurointi aktivoituu kun jännite laskee voltin nopeammin kuin 0,54 V/s . Jos jännite laskee hitaammin niin puskurointi alkaa toimia 22,5 V:ssa.
|
