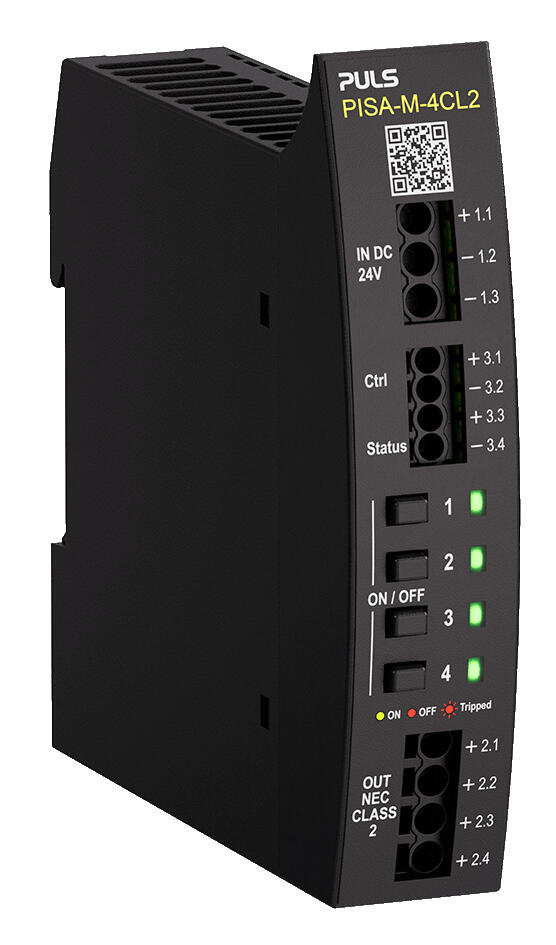

PULS

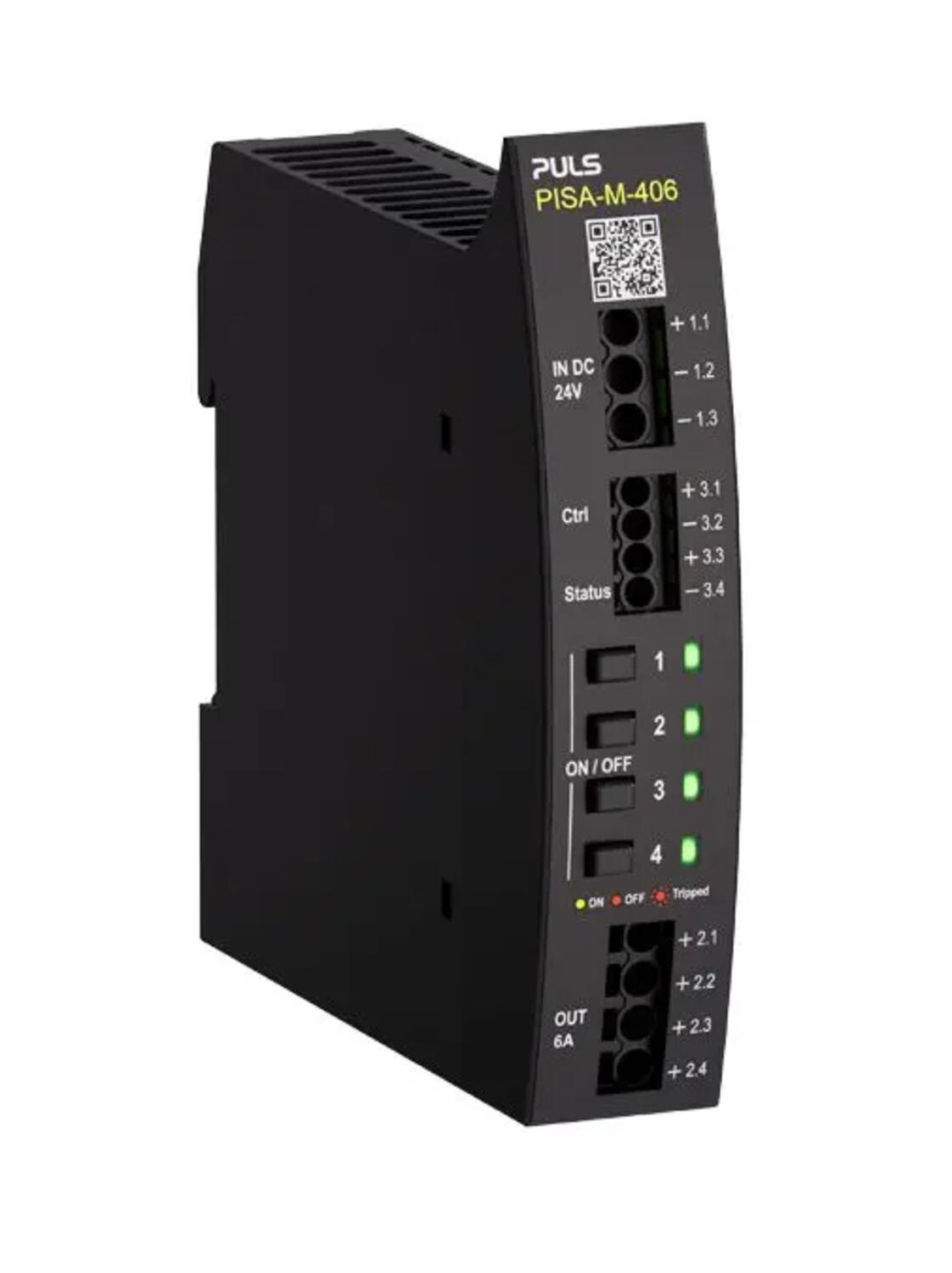

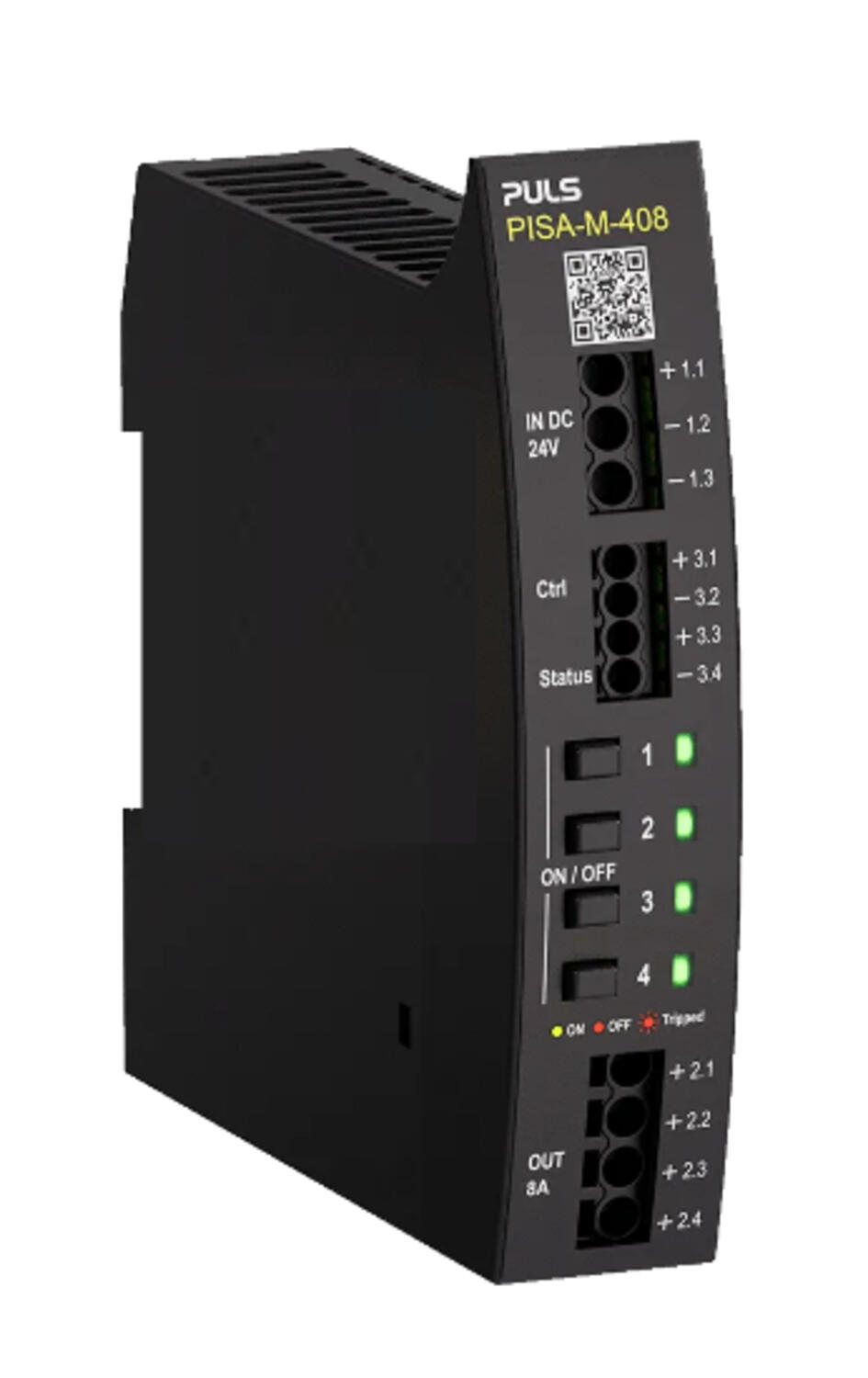

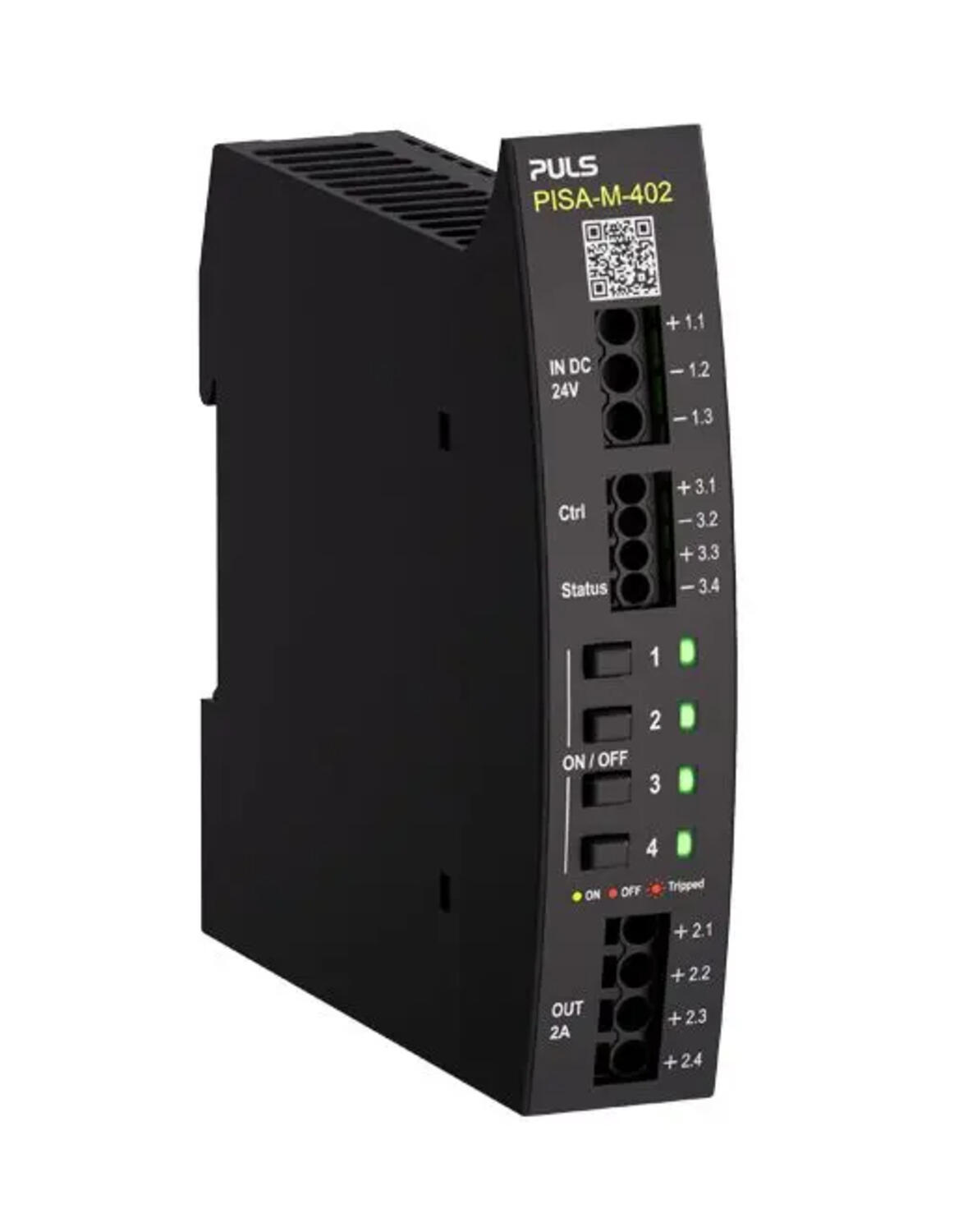

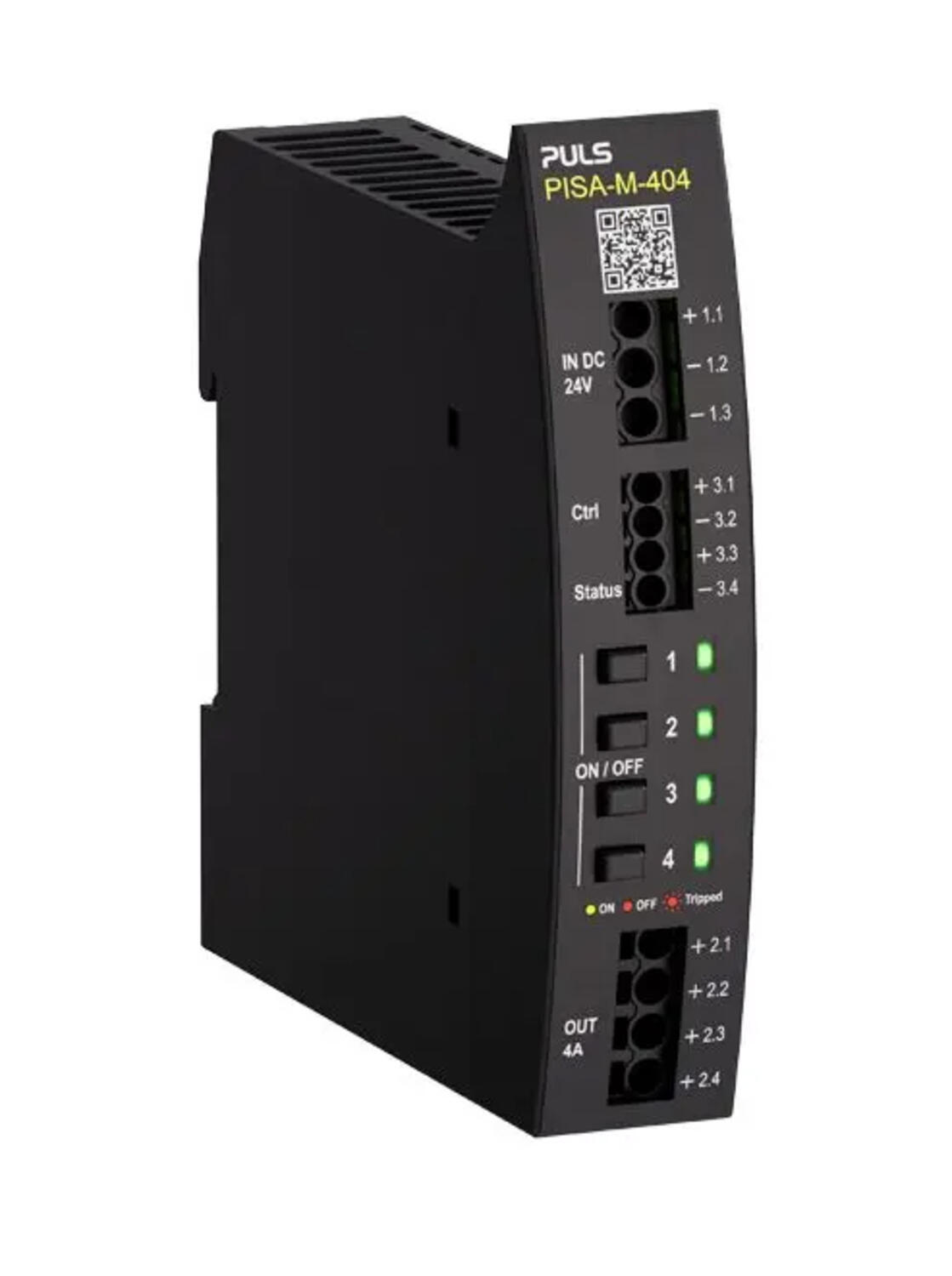

Elektroninen ylivirtasuoja PISA-M
4-kanavaa
- 12/24 V DC
- 4 x 1-8 A tai NEC Class 2

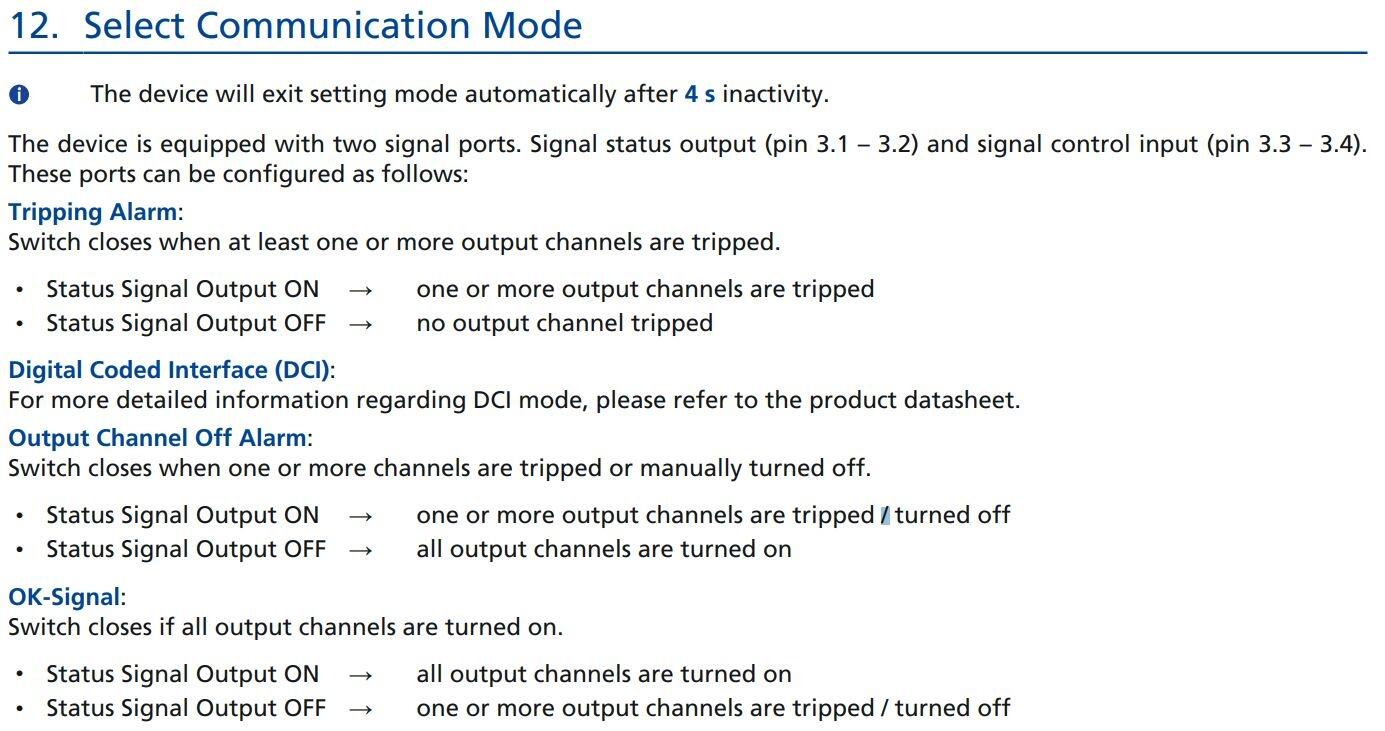

- Etä Set/Reset, hälytyslähtö
- Leveys vain 22,5 mm
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Min. syöttöjännite DC | 9,6 V DC |
| Max. syöttöjännite DC | 30 V DC |
Ulostulo |
|
| Max. ulostulovirta | 20 A |
| Ulostulovirta per kanava | Channel 1-4 :1, 2, 3, 4, 6, 8 A |
| Takaisinkytkentä kuormat | 30 V DC |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 98 % |
| Elinikä | 268 000 h 4x5 A 40 C |
| MTBF (IEC 61709) | 1 142 000 h 4x5 A 40 C |

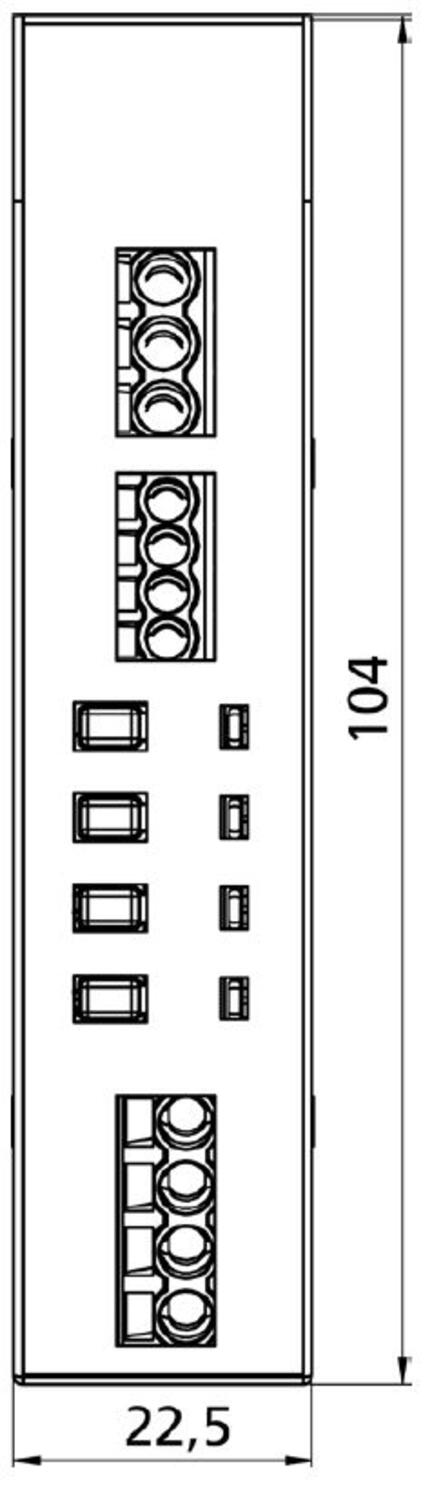

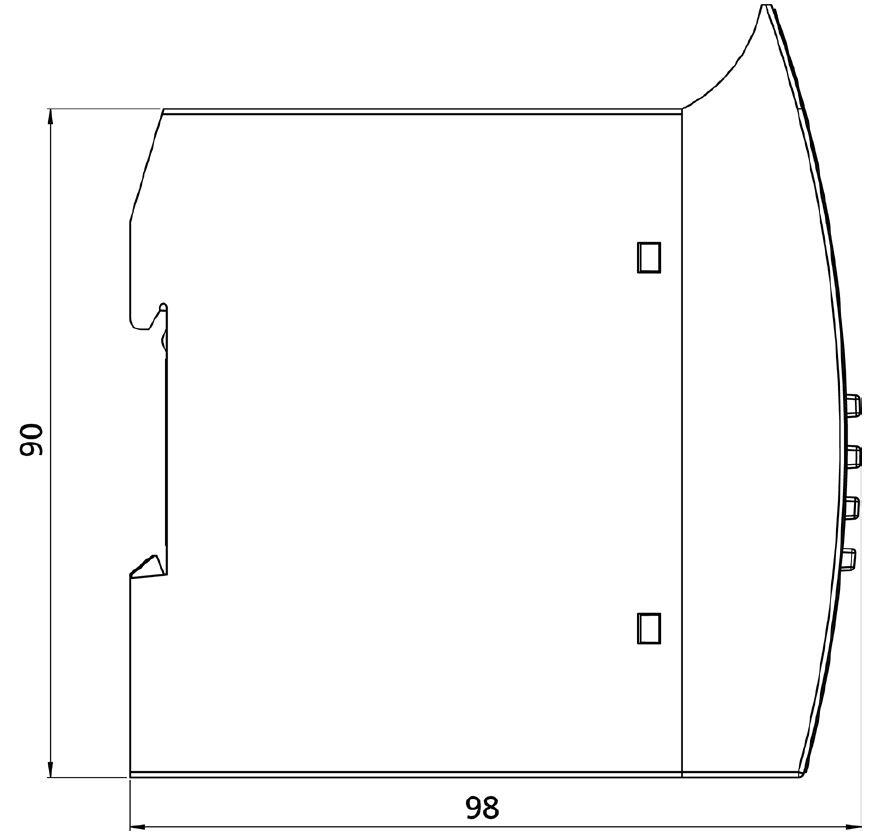

Mitat |
|
| Leveys | 23 mm |
| Korkeus | 104 mm |
| Syvyys | 98 mm |
*Invisible Heading* |
|
|---|---|
| Paino | 0,1 kg |
Liittimet |
|
| Lähtöpuolen liittimet | Push-In |
| Syöttöpuolen liitin | Push-In |
| Liittimet | Push in |
| Max. kaapelin pinta-ala, monisäikeinen | 2,5 mm² |
Muuta |
|
| Hyväksynnät | CE, UL 61010-1 |
| Kotelon materiaali | Muovi |
| IP-luokka | IP20 |
| Jännitehäviö | 130 mV |
Tuotekuvaus

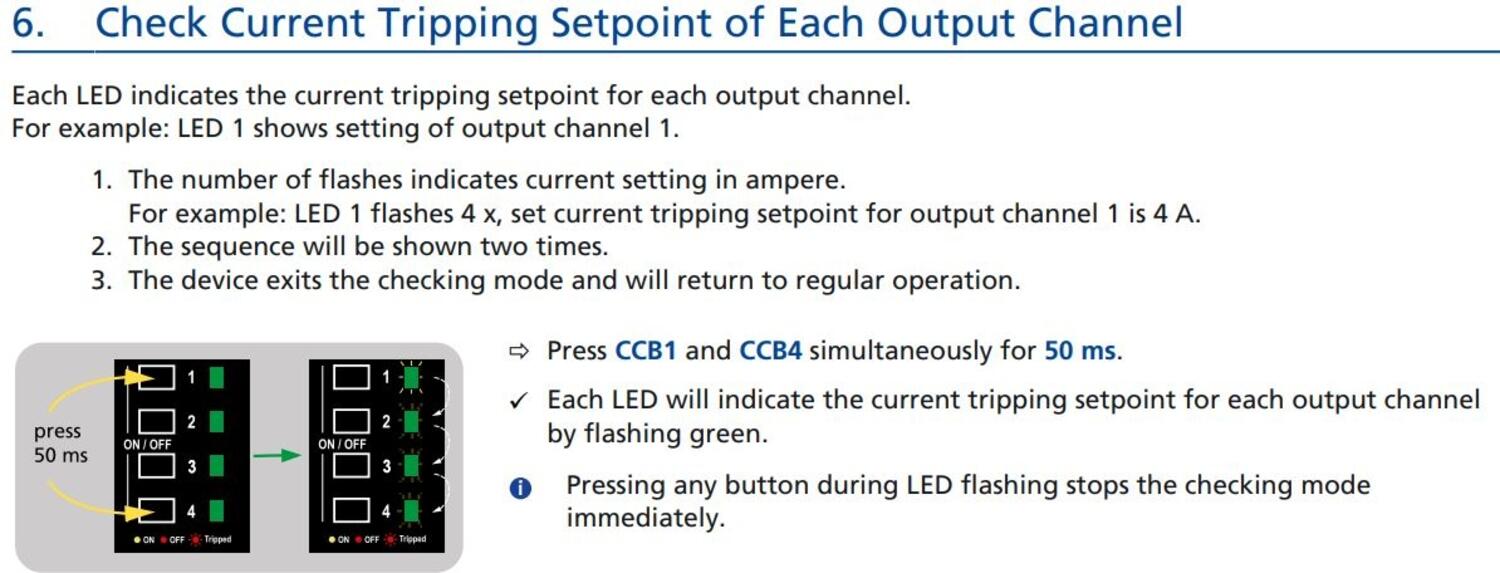

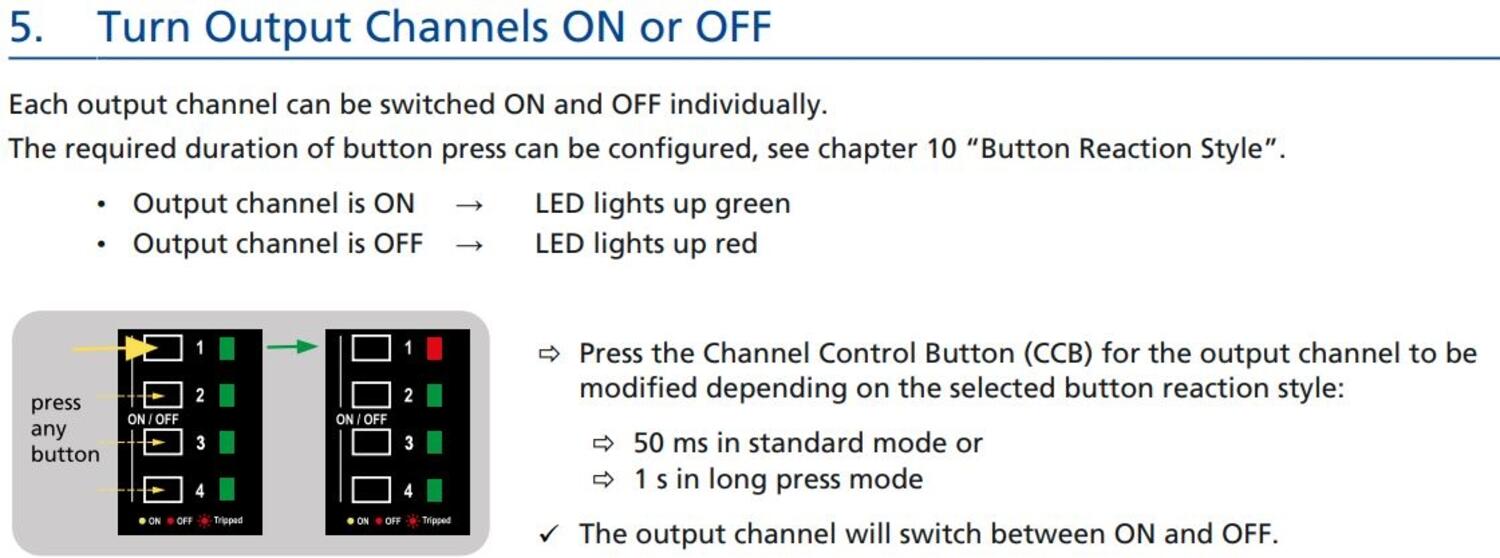

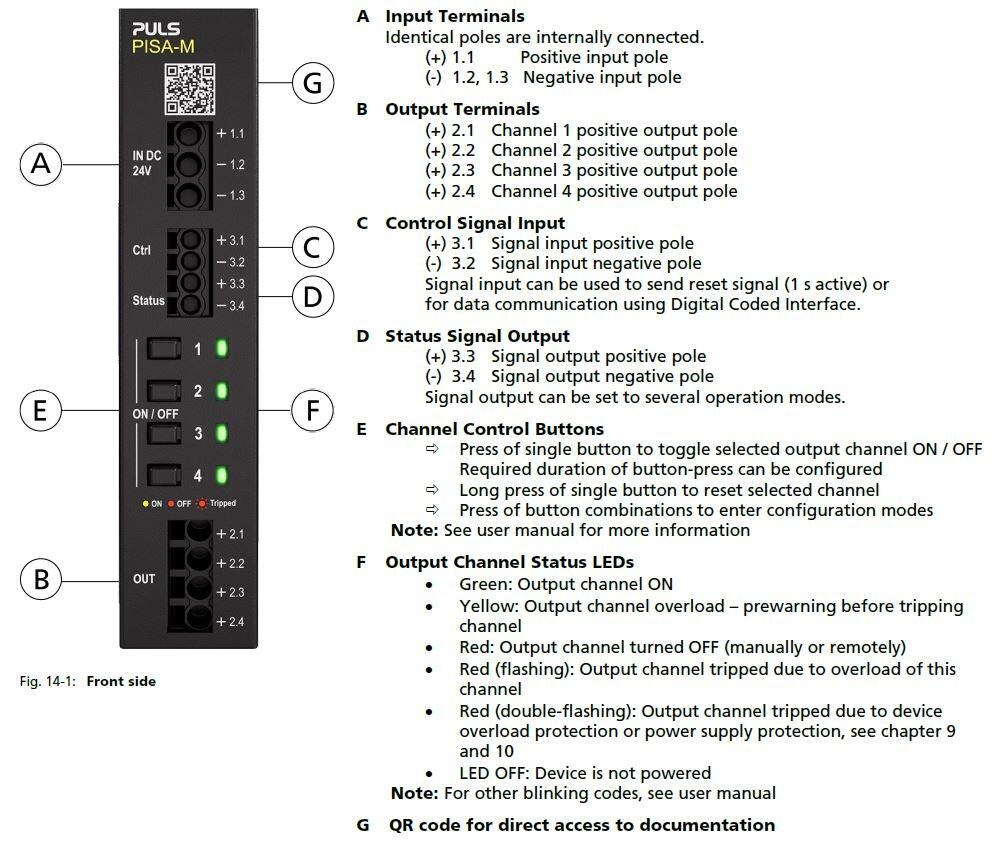

PISA-M on 4-kanavainen elektroninen sulake 12 ja 24 V DC järjestelmiin. Markkinoiden pienin 4-kanavainen elektronin sulake, leveys vain 22,5 mm. Pienestä koostaan huolimatta PISA-M on täynnä erilaisia hyödyllisiä ominaisuuksia. Push-In liittimet mahdollistavat nopean ja helpon asennuksen. Moniväriset LED:t näyttävät kunkin kanavan tilan reaaliajassa. Jokainen kanava on varustettu painikkeilla, joilla voidaan kytkeä lähdöt päälle ja pois, asettaa virta-arvot sekä laukaisukäyrä.
Säädettävän version lisäksi saatavilla on myös kiinteillä virta-arvoilla olevat versiot.
PISA-M 4-kanavaiset eletroniset sulakkeet ovat täydellinen ratkaisu 90 - 480 W sovelluksiin.
Sulakkeet suojaavat komponentit ja johdotukset ylivirroilta ja oikasuluilta sake estävät kalliita jäjestelmävikoja ja seisokkeja. Digitaalisesti koodatun käyttöliittymän avulla ohjaat helposti PISA-M moduuleita ja valvot järjestelmän tilaa.
- Nopea ylikuormituksen tunnistus
- PISA-M reagoi nopeasti (1 ms) ylikuormitus- ja oikosulkutilanteissa
- Selektiivinen laukaisu
- Vian ilmetessä, PISA-B katkaisee vain kyseisen kanavan ja varmistaa tehonsyötön muille kanaville
- Teholähteen ylikuormitussuojaus
- PISA-M tarkkailee jatkuvasti kuormia ja vähentää teholähteen rasitus esim. ylikuormitustilanteissa
- Tiedonsiirto
- Digitaalisesti koodattua liittymää kaksisuuntaisella tiedonsiirtoprotokolalla voidaan käyttää kanavien valvontaan ja etäohjaukseen
- Fail-Safe kytkin
- Elektroninen Fail-Safe kytkin suojaa johtimia ylimkuumenemiselta, jos kanava vikaantuu
- Laaja lämpötila-alue -25...+70 °C
- Automaattinen jännitteen valinta
- Automaattinen jännitteenvalintaominaisuus mahdollistaa käytön 12 ja 24 V DC järjestelmissä

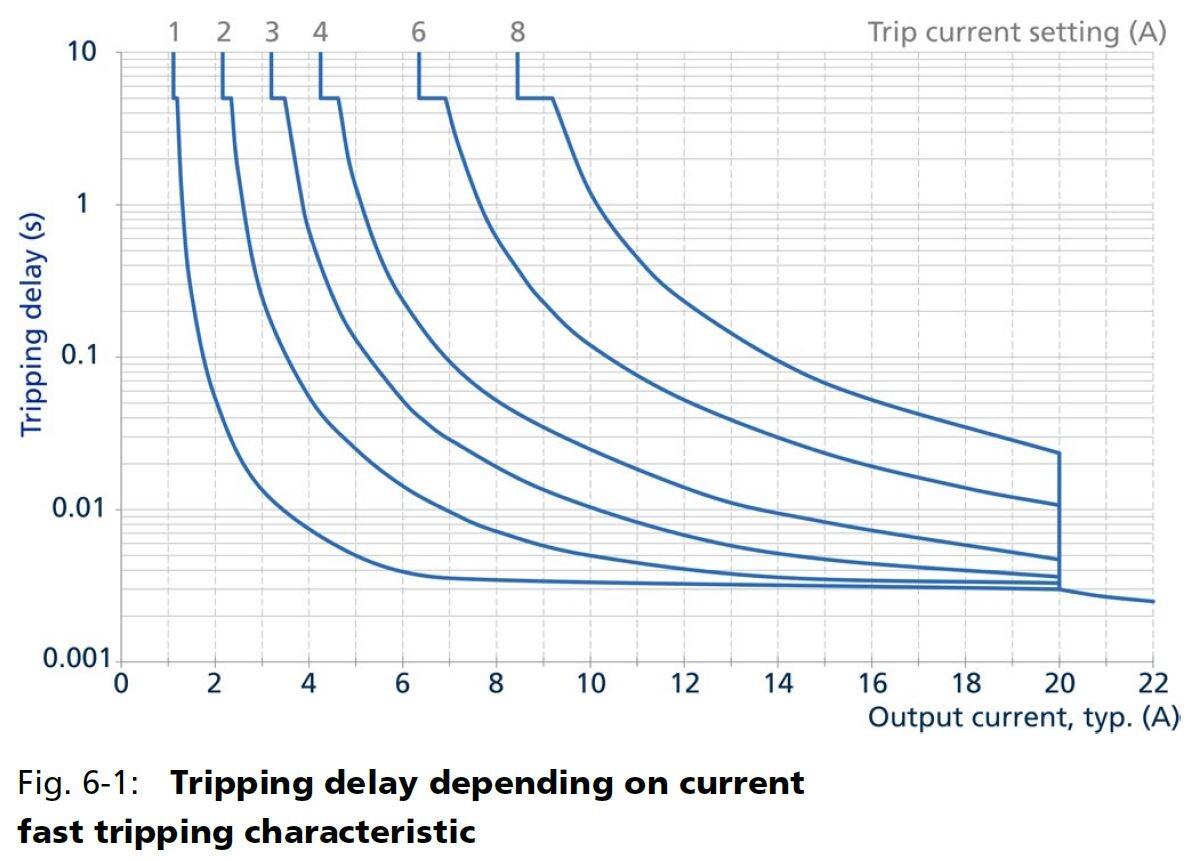

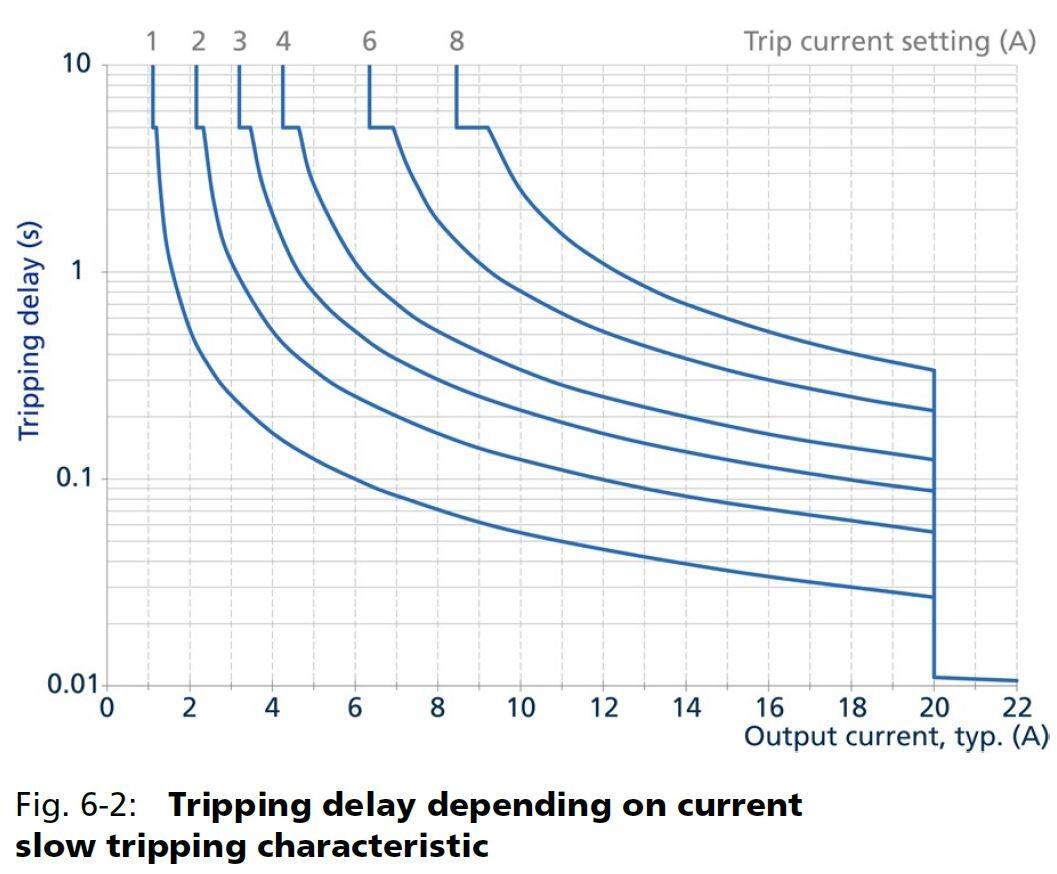

- Laukaisukäyrä
- Valittavassa hidas tai nopea laukaisukäyrä
- Pitkä elinikä
- PISA-M on suunniteltu kestämään, elinikä > 200 000 h
