PULS
Dimension erotusmoduuli 12-48 V DC
12-48 V DC, 2x10 A ja 24-48 V DC, 2x10 A
YR2.DIODE ja YRM2.DIODE ovat redundantti-/erotusmoduuleja, joita käytetään varmentamaan järjestelmien katkoton syöttö. Ne ovat varustettu kahdella sisääntulolla ja yhdellä ulostulolla. Max. sisääntulovirta 2x10 A (2x16 A 5s ajan), kun käytetätään molempia sisääntuloja ja 1x20 A kun vain toinen sisääntulo käytössä.
YR2.DIODE on täydellinen ratkaisu käytettäväksi reduntattisessa järjestelmässä, jossa teholähteet on varustettu DC OK-releellä. YRM2.DIODE sopii käytettäväksi teholähteiden kanssa, joissa ei ole DC OK-relettä. YRM2-mallissa on hälytyskoskettimet molemmissa sisääntuloissa.
Toinen sovellus tälle erotusmoduulille on kuormien erotus toisistaan.
Erotusmoduulissa on kaksi erillistä sisääntuloa, jotka voivat kumpikin ottaa puolet maksimivirrasta. Jos syöttävän teholähteen numero 1 lähdössä tapahtuu oikosulku, niin erotusmoduuli erottaa viallisen teholähteen, ja estää teholähdettä numero 2 ylikuormittumasta. N+1 varmennuksissa voidaan käyttää useampaa erotusmoduulia. Periaatteena on, että yhden teholähteeen vioittumisen jälkeenkin jäljelle jäävien teholähteiden teho riittää kuorman syöttämiseen.
- N+1 ja 1+1 varmennukseen
- Diodi erotusmoduuli
- YRM2-mallissa hälytysrele
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite DC | 12-48 V |
| Min. syöttöjännite DC | 9 V DC |
| Max. syöttöjännite DC | 60 V DC |
| Max. syöttövirta per kanava | 10 A |
| Syöttövirran tyyppi | Redundanssimoduulit |
Ulostulo |
|
| Min. ulostulojännite | 12 V DC |
| Max. ulostulojännite | 48 V DC |
| Ulostulovirta | 20 A |
| Max. ulostulovirta | 25 A |
| Min. lämpötila ilman tehonlaskua | -40 °C |
| Max. lämpötila ilman tehonlaskua | 70 °C |

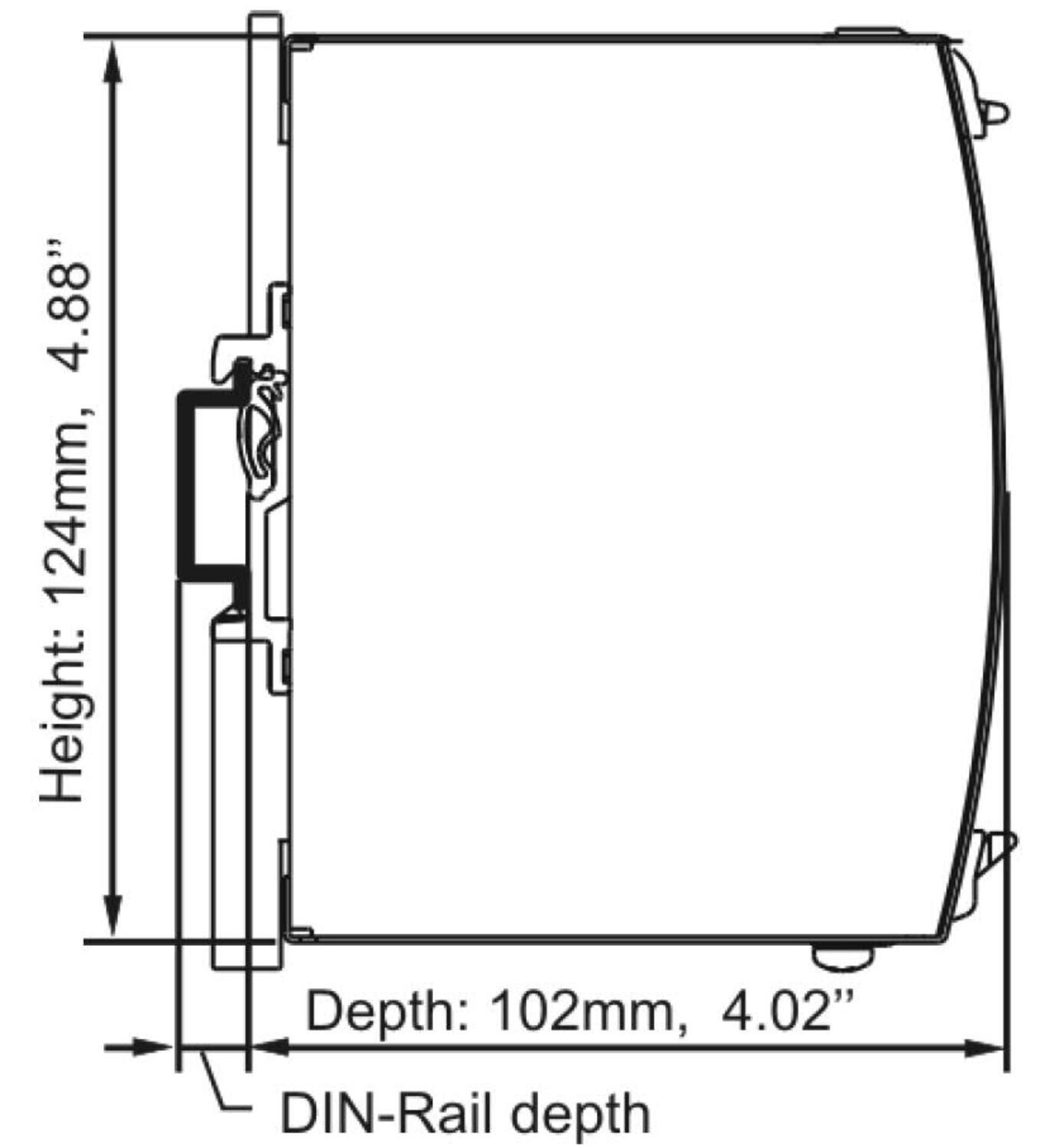

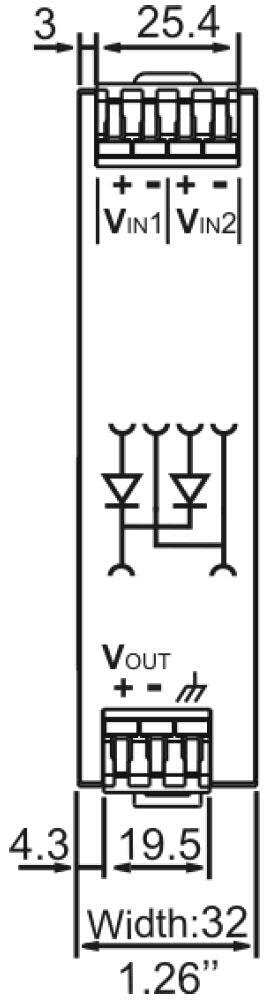

Mitat |
|
|---|---|
| Leveys | 32 mm |
| Korkeus | 124 mm |
| Syvyys | 102 mm |
| Paino | 0,29 kg |
Muuta |
|
| Sarja | Dimension Y |
| Hyväksynnät | ATEX, CB, CE, CSA, CSA US, GL, UL |
| Kotelon materiaali | Alumiini |
| IP-luokka | IP20 |
| Jännitehäviö | 850 mV |
Tekniset kuvat

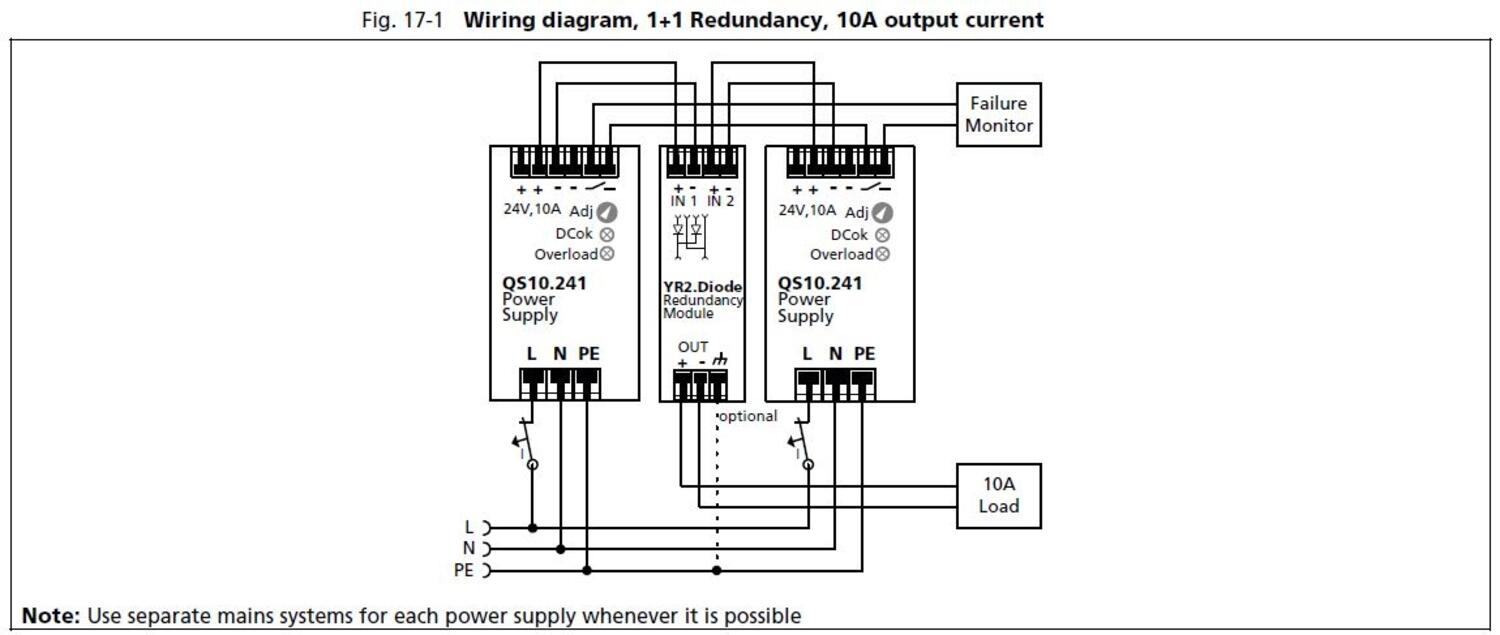

1+1 10 A redundattijärjestelmä vaatii kaksi 10 A teholähdettä ja yhden YR2.DIODE erotusmoduulin
N+1 30 A redundattijärjestelmä vaatii neljä 10 A teholähdettä ja kaksi YR2.DIODE erotusmoduulia

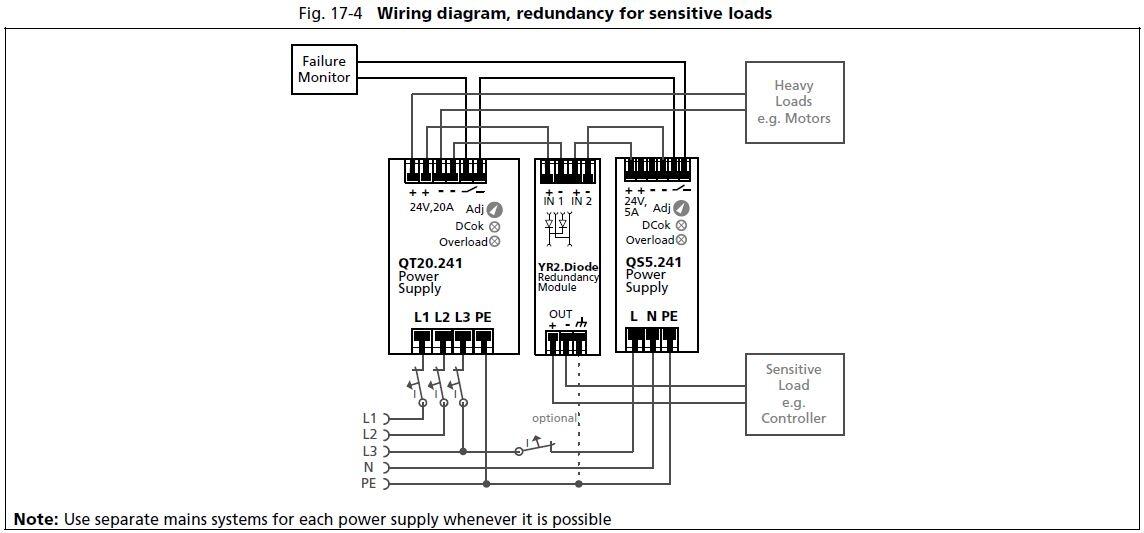

Esimerkki osoittaa kustannustehokkaan tavan toteuttaa redundanttinen järjestelmä PLC- tai ohjausjärjestelmille.
Usein käytetään kahta teholähdettä, toinen vaativille kuormille (esim. DC-moottorit) ja toinen ohjausjärjestelmille ja herkille kuormille.
Vaativien kuormien teholähdettä voidaan käyttää esimerkin mukaisesti herkkien kuormien syötössä redundanttijärjestelmässä.

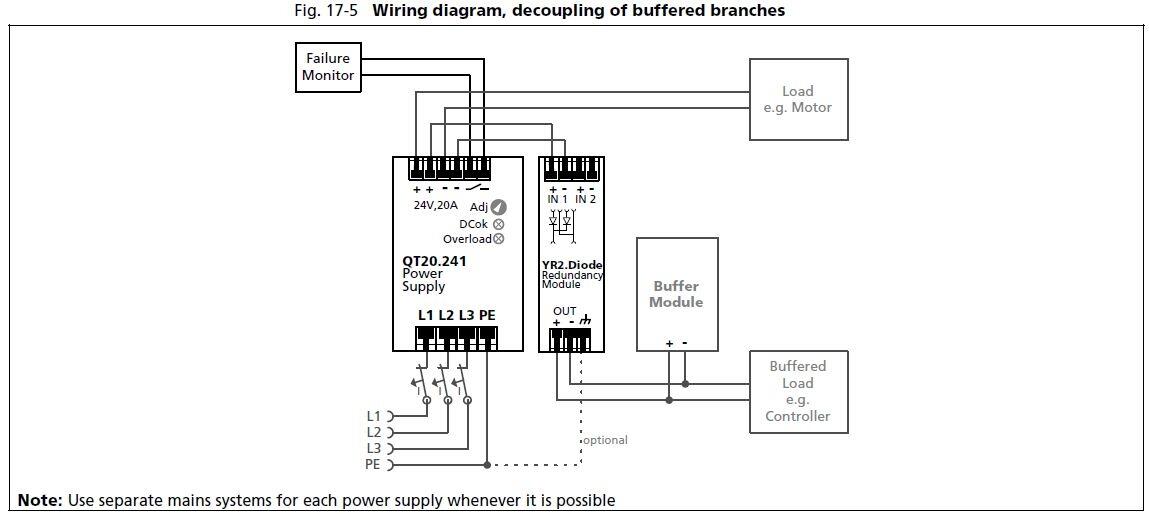

Esimerkki: Puskuroitujen kuormien erotus
DC-UPS:sta tai puskuriyksiköstä syötettyä tehoa ei hukata vaativille kuormille (esim. DC-moottorit).
Huom!
Säädä teholähteen jännite niin, ettei puskuriyksikkö tai DC-UPS käynnisty tarpeettomasti. Ota huomioon myös YR2.DIODE:n jännitehäviö.

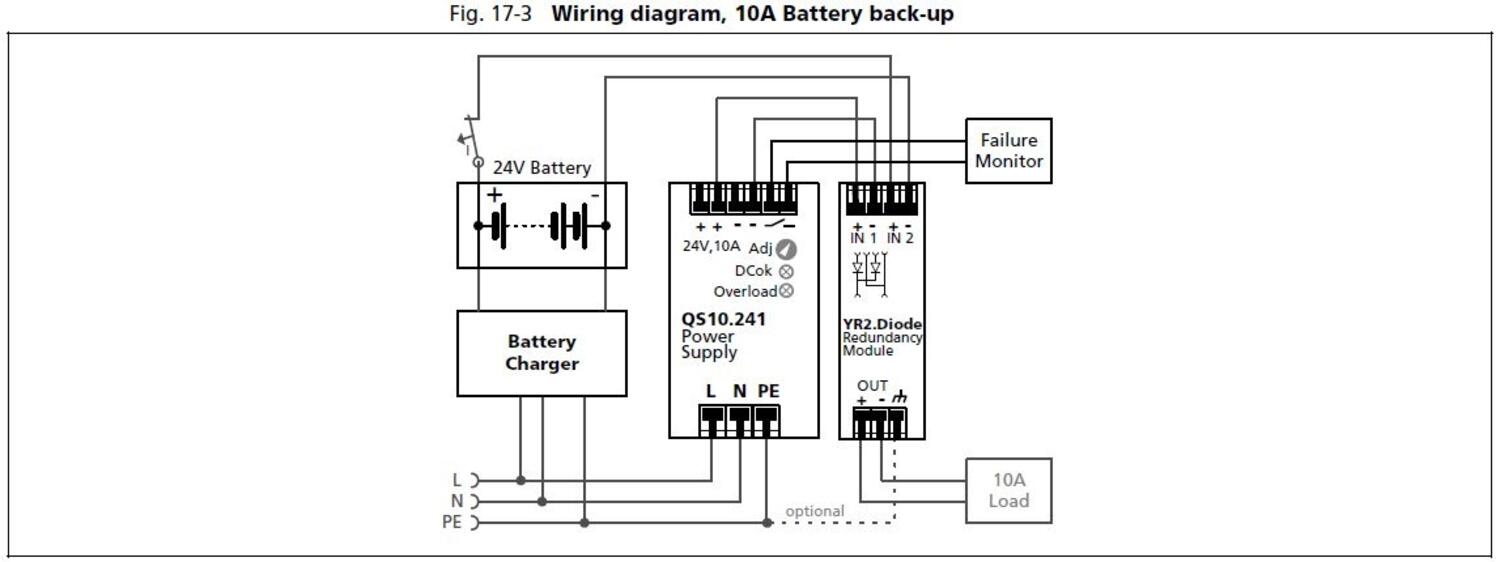

10 A akkuvarmennettu järjestelmä vaatii yhden 10 A teholähteen ja yhden YR2.DIODE erotusmoduulin.
Huom!
Säädä teholähteen jännite min. 26,5 V DC varmistaaksesi, että syöttö tulee teholähteeltä eikä akkulaturista.
Käytä sulaketta akun ja erotusmoduulin välissä.
Tuotekuvaus
YR2.DIODE ja YRM2.DIODE ovat redundantti-/erotusmoduuleja, joita käytetään varmentamaan järjestelmien katkoton syöttö. Ne ovat varustettu kahdella sisääntulolla ja yhdellä ulostulolla. Max. sisääntulovirta 2x10 A (2x16 A 5s ajan), kun käytetätään molempia sisääntuloja ja 1x20 A kun vain toinen sisääntulo käytössä.
YR2.DIODE on täydellinen ratkaisu käytettäväksi reduntattisessa järjestelmässä, jossa teholähteet on varustettu DC OK-releellä. YRM2.DIODE sopii käytettäväksi teholähteiden kanssa, joissa ei ole DC OK-relettä. YRM2-mallissa on hälytyskoskettimet molemmissa sisääntuloissa.
Toinen sovellus tälle erotusmoduulille on kuormien erotus toisistaan.
Erotusmoduulissa on kaksi erillistä sisääntuloa, jotka voivat kumpikin ottaa puolet maksimivirrasta. Jos syöttävän teholähteen numero 1 lähdössä tapahtuu oikosulku, niin erotusmoduuli erottaa viallisen teholähteen, ja estää teholähdettä numero 2 ylikuormittumasta. N+1 varmennuksissa voidaan käyttää useampaa erotusmoduulia. Periaatteena on, että yhden teholähteeen vioittumisen jälkeenkin jäljelle jäävien teholähteiden teho riittää kuorman syöttämiseen.
