PULS
MiniLine erotusmoduuli
MLY10.241 on redundantti-/erotusmoduuli, jota käytetään varmentamaan järjestelmien katkoton syöttö. Se on varustettu kahdella sisääntulolla ja yhdellä ulostulolla. Max. sisääntulovirta 2x5 A (2x8 A 5s ajan), kun käytetätään molempia sisääntuloja.
Erotusmoduulissa on kaksi erillistä sisääntuloa, jotka voivat kumpikin ottaa puolet maksimivirrasta. Jos syöttävän teholähteen numero 1 lähdössä tapahtuu oikosulku, niin erotusmoduuli erottaa viallisen teholähteen, ja estää teholähdettä numero 2 ylikuormittumasta. N+1 varmennuksissa voidaan käyttää useampaa erotusmoduulia. Periaatteena on, että yhden teholähteeen vioittumisen jälkeenkin jäljelle jäävien teholähteiden teho riittää kuorman syöttämiseen.
- N+1 ja 1+1 varmennukseen
- Diodi erotusmoduuli
- Kustannustehokas
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite DC | 12-48 V |
| Min. syöttöjännite DC | 9 V DC |
| Max. syöttöjännite DC | 60 V DC |
| Max. syöttövirta per kanava | 5 A |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Ulostulovirta | 10 A |
| Max. ulostulovirta | 16 A |
| Min. lämpötila ilman tehonlaskua | -40 °C |
| Max. lämpötila ilman tehonlaskua | 70 °C |

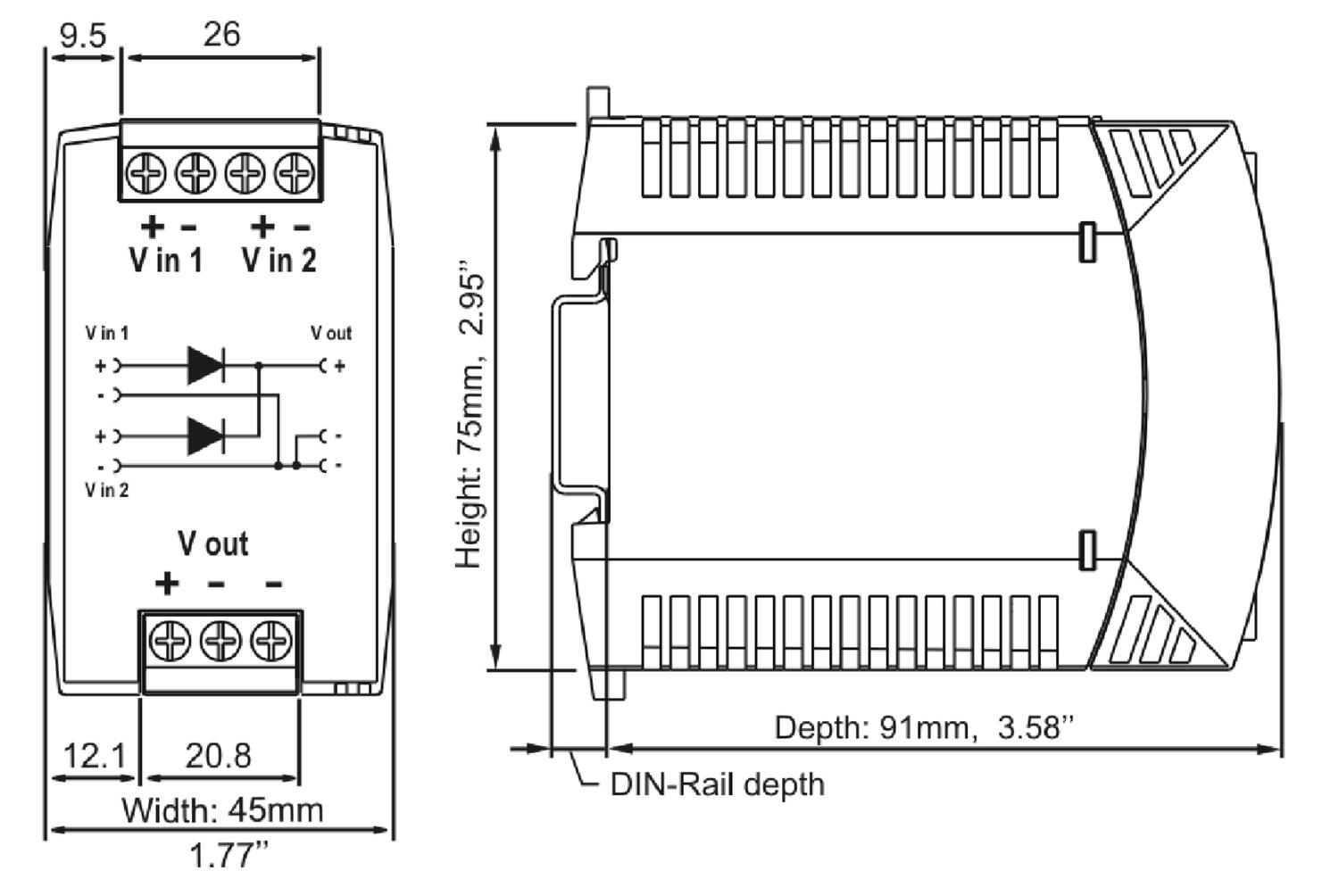

Mitat |
|
| Leveys | 45 mm |
*Invisible Heading* |
|
|---|---|
| Korkeus | 75 mm |
| Syvyys | 91 mm |
| Paino | 0,14 kg |
Muuta |
|
| Sarja | Miniline |
| Hyväksynnät | ATEX, CE, CSA, GL, IECEx, UL |
| Kotelon materiaali | ABS-muovi |
| IP-luokka | IP20 |
| Jännitehäviö | 900 mV |
Tekniset kuvat

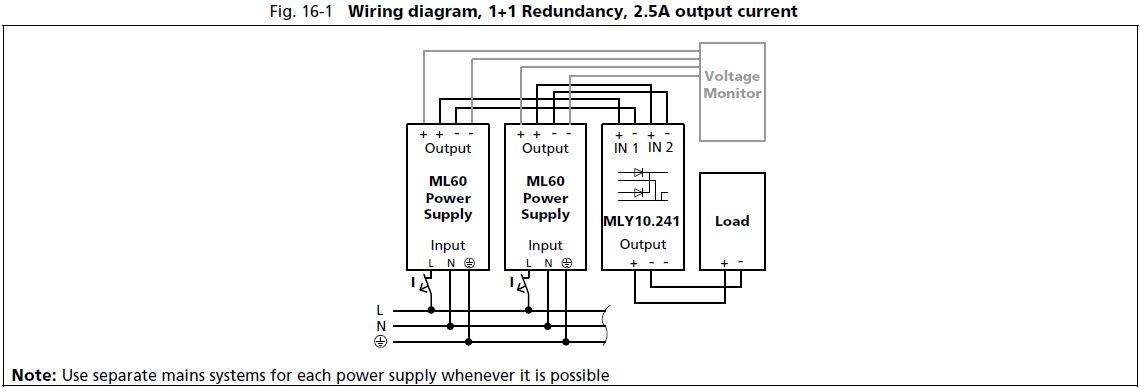

1+1 2,5 A redundattijärjestelmä vaatii kaksi 2,5 A teholähdettä ja yhden MLY10.241 erotusmoduulin

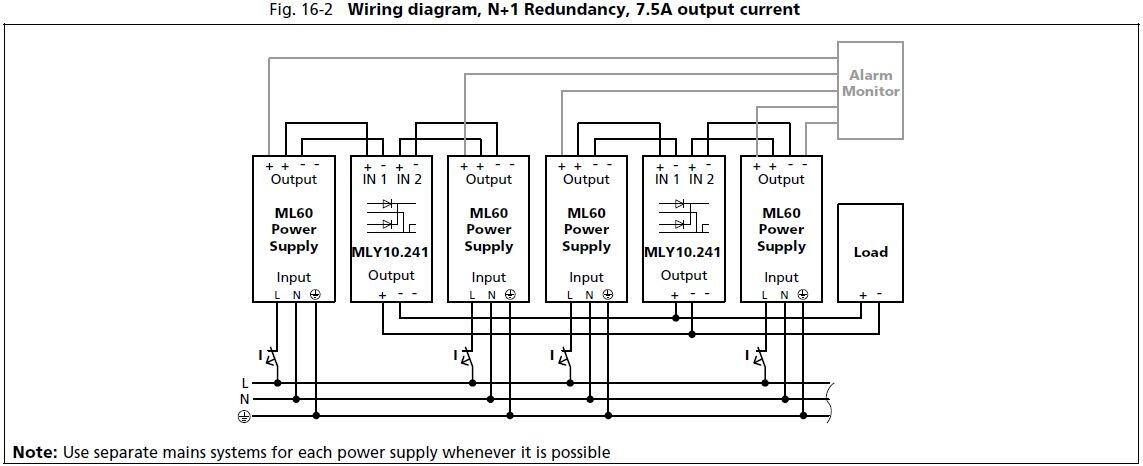

N+1 7,5 A redundattijärjestelmä vaatii neljä 2,5 A teholähdettä ja kaksi MLY10.241 erotusmoduulia

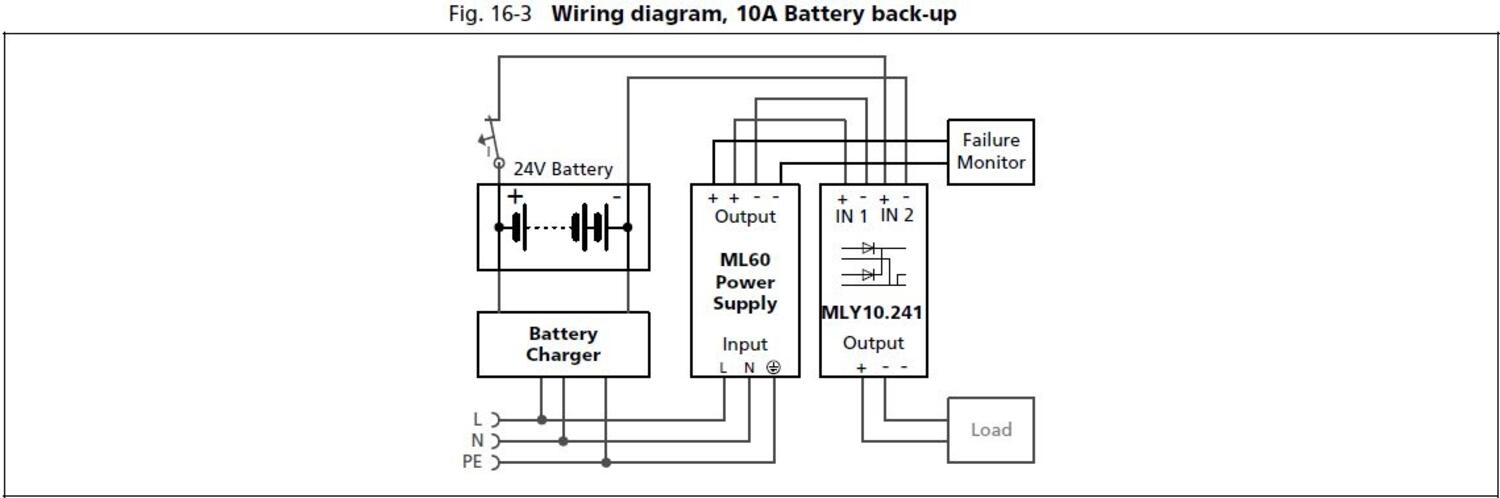

Akkuvarmennettu järjestelmä vaatii yhden teholähteen ja yhden MLY10.241 erotusmoduulin.
Huom!
Säädä teholähteen jännite min. 26,5 V DC varmistaaksesi, että syöttö tulee teholähteeltä eikä akkulaturista.
Käytä sulaketta akun ja erotusmoduulin välissä.
Tuotekuvaus
MLY10.241 on redundantti-/erotusmoduuli, jota käytetään varmentamaan järjestelmien katkoton syöttö. Se on varustettu kahdella sisääntulolla ja yhdellä ulostulolla. Max. sisääntulovirta 2x5 A (2x8 A 5s ajan), kun käytetätään molempia sisääntuloja.
Erotusmoduulissa on kaksi erillistä sisääntuloa, jotka voivat kumpikin ottaa puolet maksimivirrasta. Jos syöttävän teholähteen numero 1 lähdössä tapahtuu oikosulku, niin erotusmoduuli erottaa viallisen teholähteen, ja estää teholähdettä numero 2 ylikuormittumasta. N+1 varmennuksissa voidaan käyttää useampaa erotusmoduulia. Periaatteena on, että yhden teholähteeen vioittumisen jälkeenkin jäljelle jäävien teholähteiden teho riittää kuorman syöttämiseen.
